INSTRUKCJA OBSŁUGI Cosmo R1 Cyfral

Instrukcja montażu i obsługi zestawu domofonowego

COSMO

Szanowni Państwo!

Niezmiernie nam miło, że zdecydowali się Państwo na zestaw domofonowy CYFRAL. Wierzymy, że dobra jakość i funkcjonalność naszego produktu spełni Państwa oczekiwania.

1. Centrala COSMO

Centrala COSMO jest rozwiązaniem w którym zastosowano transmisję sygnału typu duplex, a połączenie unifonu słuchawkowego z panelem przyzywowym wykonano linią dwuprzewodową.

Linią tą przesylane są następujące sygnały:

• wywoławczy (dzwonek),
• akustyczny (mowa),
  • sterujący zaczepem elektromagnetycznym.

W skład zestawu domofonowego wchodzą:

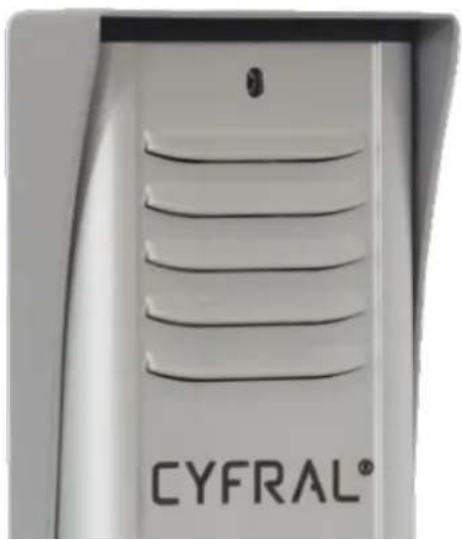

• centrala Cosmo z daszkiem natynkowym,
- unifon słuchawkowy SMART w kolorze białym, z dodatkowym przyciskiem,
• zasilacz prądu zmiennego 11,5V 800mA,
- cztery breloki zbliżeniowe RFID.
- klucz do montażu.

Najważniejsze cechy charakterystyczne zestawu to:

• prostota montażu,
• obsługa breloków zbliżeniowych RFID.
• socjalna nietynowa wkręty uniemożliwaniace dosten osobom niemowlanym do wnetre na panelu

CYFRAL®

CYFRAL CHABELSKA I WSPÓLNICY SP.J. UL. Konstantynowska 62/70 95 - 100 ZGIERZ TEL. [phone] FAX. [phone] [e-mail] www.cyfral.pl

- unifon „gorącym” (+) końcem do zacisku UNI i „zimnym” (-) końcem do masy centrali oznaczonej MASA.

Rys. 1 Rozstaw otworów montażowych centrali wraz z daszkiem natynkowym. Średnica otworów: 5mm

UWAGA:

• na płytce elektroniki znajduje się potencjometr regulacji siły głosu w głośniku panelu P2 oraz potencjometr służący do minimalizacji sprzężeń akustycznych pomiędzy głośnikiem a mikrofonem panelu (PI – obok mikrofonu). Potencjometr PI jest fabrycznie ustawiony w optymalne położenie i bez wyrażnej potrzeby nie należy zmieniać jego ustawienia.
• panel jest zamykany dwoma specjalnymi wkrętami za pomocą wkrętaka TORX 10.

2.3. Lista lokatorów.

Aby wstawić listę lokatorów należy zdemontować aluminiowy panel, następnie wysunąć w dół plastikowy daszek (dolny), oraz ramkę listy lokatorów. Po zamontowaniu własnej listy, całość złożyć w kolejności odwrotnej.

3. Montaż zasilacza.

Zasilacz powinien być zainstalowany w taki sposób aby woda i wilgoć nie miała do niego dostępu. W przypadku montażu zasilacza w znacznej odległości od centrali, należy wziąć pod uwagę przekrój poprzeczny przewodów zasilających. Dla przewodu o średnicach żył 0,5mm zaleca się odległość nie większą niż 10m.

4. Montaż unifonów.

Przed montażem i konfiguracją holder unifonu (podstawa) musi zostać otworzony.

Aparat domofonowy SMART charakteryzuje się łatwym demontażem holdera aparatu, którego dwie części pokrywy połączone są ze sobą jednym wkrętem umieszczonym pod głośnikiem słuchawki. Aby zdemontować pokrywę należy odkręcić wkrętakiem wkręt, następnie złapać za brzeg pokrywy holdera w górnej jej części i pociągnąć do siebie. Następnie powtórzyć operację łapiąc za brzeg pokrywy w dolnej jej części.

Po demontażu pokrywy holdera unifonu przewody instalacyjne UN i GND przychodzące z centrali należy przełożyć przez otwór obudowy i podłączyć do zacisków oznaczonych odpowiednio L+ i L-.

1. złącze dwunóżkowe - jumper - zwarcie zworą przekształca unifon z wersji bez podshuchu na wersję z podsluchem, jest ona szczególnie przydatna w instalacjach w domkach jednorodzinnych, gdzie podshuch wejścia, jak również pełna aktywność unifonu po zdjęciu słuchawki z uchwytu, bez konieczności wcześniejjszego jego wywołania, może być pożądana,
2. przycisk otwierania zamka,
3. trójpozycyjny przełącznik głośności dzwonka:
4. wysoki poziom dzwonka
5. średni poziom dzwonka
6. dzwonek wyłączony
7. regulacja czułości mikrofonu:
8. zwora założona – wysoka czułość
9. zwora zdjęta – czułość obniżona

Fabrycznie aparat ustawiony jest na wysoką czułość mikrofonu – w przypadku zbyt wysokiego poziomu dźwięku w panelu zewnętrznym zworę należy zdjąć

1. Wejście przycisku wielofunkcyjnego.

4.2. Przycisk wielofunkcyjny

Przycisk wielofunkcyjny służy do podłączenia dodatkowych urządzeń (wyłączniki światła, sterowanie bramą, itp.) Jest on niezależny od systemu domofonowego i jest zwykłym przyciskiem zwiernym.

Maksymalne obciążenie: 200mA 12V AC/DC

5. Działanie systemu.

• Centrala domofonowa COSMO obsługuje jednego lokatora.
• Naciśniecie przycisku na panelu nowoduie wvwolanie unifonu wybranego lokatora.

6.1 Programowanie breloków MASTER

• założyć zworkę SW3, oznaczoną na płytce centralki jako „MASTER PROG.“. Centralka potwierdzi wejście w programowanie sygnałami dźwiękowymi,
• przyłożyć do anteny znajdującej się miedzy diodami podświetlenia kolejno po sobie dwa brełoki RFID, które chcemy aby były zaprogramowane jako MASTER,
• zarejestrowanie breloka potwierdzane jest sygnałami dźwiękowymi,
• aby wyjść z programowania należy zdjąć zworkę SW3, centralka jest gotowa do pracy.

UWAGI:

• zworki SW3 używamy tylko do programowania breloków MASTER.
• wejście w tryb programowania MASTER kasuje oba wcześniej zapisane breloki MASTER.
• wciśniecie dolnego przycisku kasuje wszystkie zaprogramowane breloki (nie MASTER),
• klucze MASTER otwierają zaczep elektromagnetyczny tak samo jak zwykle.

6.2 Programowanie pozostałych breloków

• w celu programowania pozostałych kluczy, nacisnąć przycisk wywołania UNI i trzymać go przez minimum pięć sekund (w tym czasie centralka wykona pełne dzwonienie).
• trzymając wciśnięty przycisk UNI przyłożyć brelok MASTER do czytnika (potwierdzenie wejścia w programowanie sygnalizowane potrójnym sygnałem dźwiękowym).
• odsuwamy brelok MASTER od czytnika i puszczamy przycisk UN1, centralka jest w trybie programowania, od tej chwili możemy dopisywać kolejne brełoki.
• aby usunąć brelok z centralki należy przycisnąć i przytrzymać przycisk UN1 oraz przyłożyć brelok który chcemy usunąć (potwierdzenie usunięcia podwójnym sygnałem dźwiękowym).

UWAGI:

- centrala pozostaje w trybie programowania przez 10s, każde przyłożenie klucza, przedłuża ten czas o kolejne 10s.

CYFRAL®

CYFRAL Chabelska i Wspólnicy Sp.J. ul. Konstantynowska 62/70 95-100 Zgierz k/łodzi

DEKLARACJA ZGODNOŚCI Nr 31/2015

Nazwa Producenta: CYFRAL Chabelska i Wspólnicy Sp.J.

Adres Producenta: ul. Konstantynowska 62/70 ; 95-100 Zgierz

deklaruje, że wyrób o nazwie:

Analogowy Zestaw Domofonowy COSMO

spełnia następujące wymagania przepisów polskich oraz dyrektyw UE:

1. Wymagania ochrony w zakresie kompatybilności elektromagnetycznej (Ustawa o kompatybilności elektromagnetycznej z 13.04.2007r, Dz. U. nr 82, poz. 556) zawarte w Dyrektywie 2004/108/WE

oraz zastosowano następujące normy zharmonizowane:

PN-EN 61000-6-1:2008 PN-EN 61000-6-3:2008

• Wumazania ochrony w zakresie serzehu elektrycznego (Rozn. Ministra Gospodarki z
