Typ produktu	Szafa RACK 19" 15U, wisząca, do złożenia
Wymiary (wys. x szer. x gł.)	769 x 600 x 600 mm (±2 mm)
Waga (netto/brutto)	18,5 / 20,9 kg
Materiał	Stal walcowana na zimno SPCC, grubości: rama 0,8 mm, profile RACK 1,0 mm, płyty 0,6 mm, drzwi frontowe 0,6 mm + szkło hartowane 4 mm
Kolor	Czarny (RAL 9004)
Obciążenie statyczne	50 kg
Blokada	Drzwi przednie: zamek (RAZ-G2, wspólny klucz), drzwi boczne: zatrzask Click
Montaż	Ścienny (wisząca), zestaw do samodzielnego montażu
Stopień ochrony (IP)	IP20
Temperatura pracy	-10°C do +40°C
Temperatura przechowywania	-20°C do +60°C
Wilgotność względna	20% – 90% (bez kondensacji)
Wentylacja	Otwory wentylacyjne w płycie górnej (2 x 105x105 mm)
Przepusty kablowe	W płycie górnej i dolnej (175x58 mm)
Regulacja profili RACK	Skokowa regulacja przód-tył
Możliwość zmiany strony otwierania drzwi	Tak (drzwi frontowe)
Możliwość montażu kółek	Tak
Gwarancja	2 lata
Certyfikaty	CE
Przeznaczenie	Integracja systemów CCTV, KD, SSWiN, RTV, LAN itp. w małych firmach/domach
Zakres dostawy	Płyta górna, dolna, drzwi boczne (2), drzwi frontowe, płyta tylna, profile RACK (4), ramy (2), trzpień, zamek, śruby (42)

Często zadawane pytania - RWA1566-B PULSAR

Jak złożyć szafę RACK RWA1566-B?

Złóż szafę zgodnie z instrukcją: najpierw przymocuj ramy do płyty dolnej, następnie górnej, skręć przednią i tylną część, zamontuj profile RACK, a na końcu drzwi. Szczegółowy opis znajduje się w rozdziale 'Składanie szafy RACK'.

Jakie jest maksymalne obciążenie szafy?

Maksymalne obciążenie statyczne wynosi 50 kg. Nie przekraczaj tej wartości, aby uniknąć uszkodzenia szafy.

Czy szafę można zamontować na ścianie?

Tak, szafa jest przeznaczona do montażu wiszącego. Użyj odpowiednich kołków montażowych do rodzaju podłoża.

Jakie narzędzia są potrzebne do montażu?

Do montażu potrzebny będzie wkrętak (krzyżakowy) i ewentualnie klucz imbusowy. W zestawie znajdują się śruby.

Czy można regulować głębokość profili RACK?

Tak, odległość profili można skokowo regulować w przód i w tył, zgodnie z rysunkiem w instrukcji.

Jak zamknąć drzwi frontowe?

Drzwi frontowe wyposażone są w zamek RAZ-G2. W zestawie znajduje się klucz (wspólny dla wszystkich szaf tej serii).

Czy drzwi boczne można zdemontować?

Tak, drzwi boczne są na zatrzaski Click – można je łatwo zdjąć bez użycia narzędzi.

Jaki jest stopień ochrony IP szafy?

Stopień ochrony to IP20, co oznacza ochronę przed ciałami stałymi o średnicy >12,5 mm, ale nie przed wilgocią.

Jakie są wymiary zewnętrzne szafy?

Wymiary zewnętrzne: 769 mm wysokości, 600 mm szerokości, 600 mm głębokości (±2 mm).

Czy można zmienić stronę otwierania drzwi frontowych?

Tak, istnieje możliwość przełożenia drzwiczek na drugą stronę – szczegóły w instrukcji.

INSTRUKCJA OBSŁUGI RWA1566-B PULSAR

wydanie l z dnia 2025-09-19

PRZEZNACZENIE

Szafa RACK 19" umożliwia integrację systemów CCTV, KD, SSWiN, RTV, LAN itp. w małych firmach lub domach. Przeznaczona jest do montażu urządzeń produkowanych w obudowach w standardzie 19". Szafy RACK zapewniają estetyczny montaż urządzeń oraz zabezpieczają je przed mechanicznymi uszkodzeniami.

DANE TECHNICZNE:

Parametry mechaniczne:

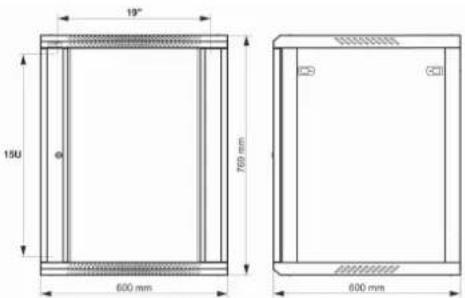

Wymiary montażowe: 19" x 15U
Wymiary: 600 x 769 x 600 [mm, +/-2]
Wykonanie:	stal walcowana na zimno SPCC, 0.6mm, 0.8mm, 1mm, RAL9004 (czarny), metalowa profile RACK - 1,0mmrama szafy - 0,8mmpłyta górna i dolna - 0,6mmdrzwi frontowe - 0,6mm / 4mm szkło hartowanedrzwi boczne - 0,6mmpanel tylny - 0,6mm
Obciążenie statyczne: 50 [kg]
Zamykanie:	drzwi frontowe – zamek (RAZ-G2, ten sam kod)drzwi boczne - Click
Zastosowanie: do wewnątrz
Waga: 18.5 / 20.9 [kg]
Typ Szafy: wisząca, do złożenia
Uwagi:	możliwość zmiany rozstawu pomiędzy profilami RACK 19” - przód - tylotwory wentylacyjne w płycie górnej (2 x 105x105mm - wymiar montażowy)wpusty kablowe w płycie dolnej i górnej szafy (175x58mm)możliwość przełożenia drzwiczek lewa prawamożliwość montażu kółek
Gwarancja: 2 lata
Deklaracje: CE

Parametry eksploatacyjne:

Stopień ochrony EN60529: IP 20
Temperatura pracy: -10°C ... +40°C
Temperatura przechowywania: -20°C ... +60°C
Wilgotność względna: 20% ... 90%, bez kondensacji
Wibracje sinusoidalne w czasie pracy: niedopuszczalne
Udary w czasie pracy: niedopuszczalne
Nasłonecznienie bezpośrednie: niedopuszczalne
Wibracje i udary w czasie transportu: PN-83/T-42106

Budowa szafy RACK

Lp. Część Ilość Zdjęcie Lp. Część Ilość Zdjęcie
1 Płyta górna 1 szt. 6 Płyta dolna 1 szt.
2 Drzwi boczne 2 szt. 7 Drzwi frontowe 1 szt.
3 Profile RACK 19" 4 szt. 8 Trzpień 1 szt.
4 Płyta tylna 1 szt. 9 Zamek	1 szt.
5	Ramy szafy	2 szt.		10	Śruby	42 szt.

Składanie szafy RACK:

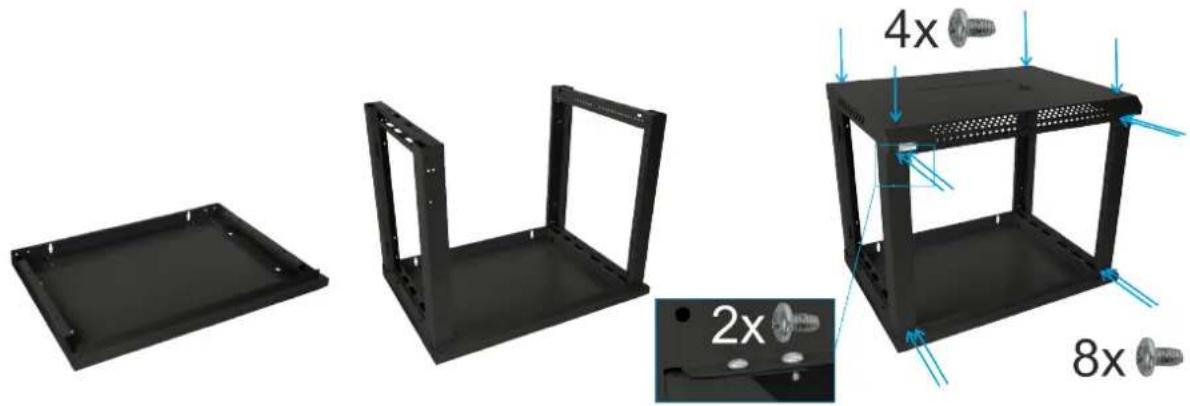

Do leżącej płyty dolnej wstawić ramy szafy.

Następnie dołożyć płytę górną i skręcić szafę od góry 4 wkrętami.

Skręcić frontową część 8 wkrętami (po dwa wkręty na każdy róg).

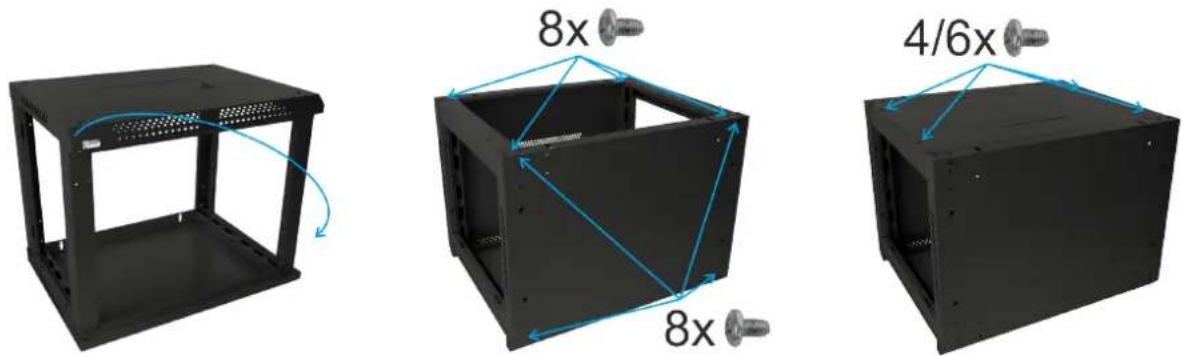

Ułożyć szafę tak, aby mieć dostęp do jej tylnej części.

Skręcić tylną część 8 wkrętami (po dwa wkręty na każdy róg).

Następnie skręcić od spodu 8 wkrętami (po dwa wkręty na każdy róg).

Następnie zamontować płytę tylną i skręcić ją 4/6 wkrętami do ram szafy.

Położyć szafę bokiem, za pomocą 4 wkrętów przykręcić profile RACK (to samo powtórzyć kładąc szafę na drugim boku.

Uwaga

odległości profili RACK można skokowo regulować przód tył, zgodnie z poniższym rysunkiem.

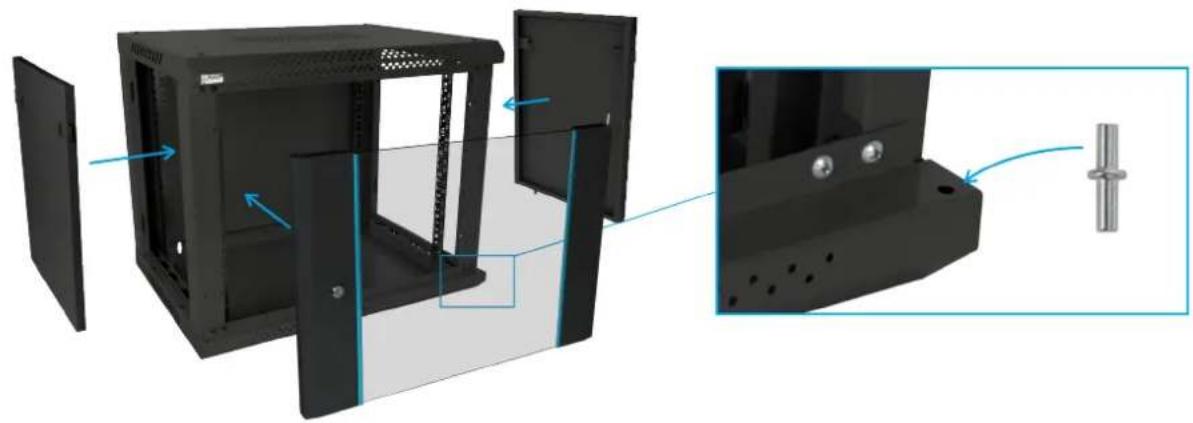

Postawić szafę RACK w pionie, zamontować drzwi boczne i frontowe.

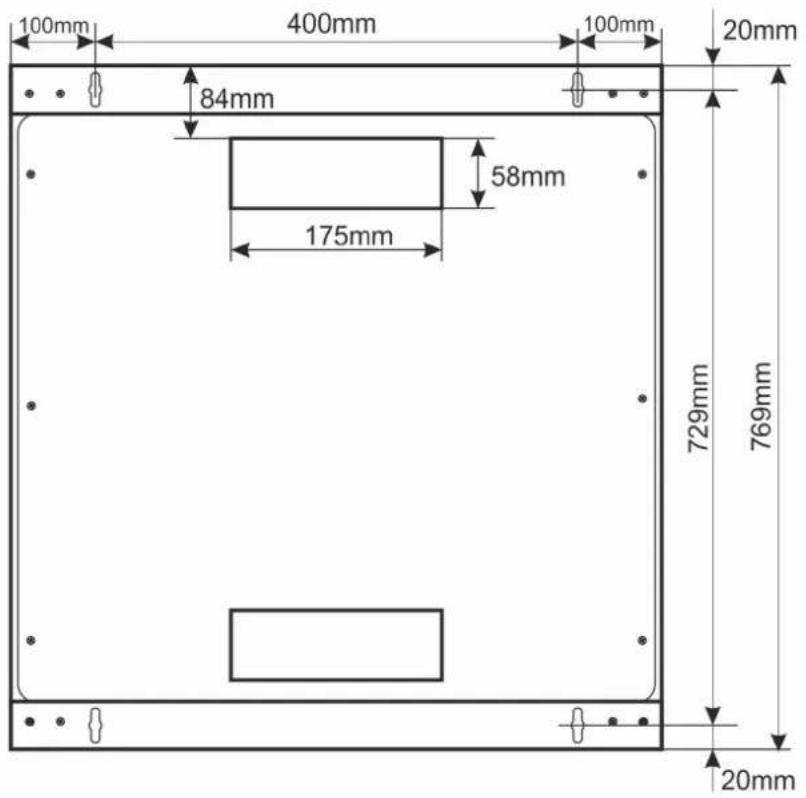

Dobrać odpowiednie kołki montażowe w zależności od rodzaju podłoża.

Ogólne warunki gwarancji

Ogólne warunki gwarancji dostępne na stronie www.pulsar.pl
