Typ produktu	Szafa RACK 19"
Wymiary zewnętrzne (wys. x szer. x gł.)	600 x 501 x 600 mm
Wymiar montażowy	19" x 9U
Waga netto / brutto	14 kg / 16 kg
Materiał i kolor	Stal SPCC, grubość 0.6-1.0 mm, kolor RAL9004 (czarny)
Obciążenie statyczne	50 kg
Stopień ochrony	IP20
Temperatura pracy	-10°C do +40°C
Temperatura przechowywania	-20°C do +60°C
Wilgotność względna	20% - 90% (bez kondensacji)
Zamykanie	Drzwi frontowe – zamek RAZ-G2 (jednolity kod), drzwi boczne – Click
Zastosowanie	Wewnętrzne
Typ montażu	Wisąca, do samodzielnego montażu (DIY)
Gwarancja	2 lata
Certyfikaty	CE
Wentylacja	Otwory wentylacyjne w płycie górnej (2 x 105x105 mm)
Przepusty kablowe	W płycie górnej i dolnej (175x58 mm)
Regulacja profili RACK	Tak, skokowa przód-tył
Drzwi	Frontowe ze szkła hartowanego (4 mm), boczne pełne; możliwość zmiany kierunku otwierania
Możliwość montażu kółek	Tak

Często zadawane pytania - RWA966-B PULSAR

Jakie są wymiary szafy RACK RWA966-B?

Wymiary zewnętrzne to 600 x 501 x 600 mm (wys. x szer. x gł.). Wymiar montażowy to 19" x 9U.

Jaki jest maksymalny udźwig szafy?

Maksymalne obciążenie statyczne wynosi 50 kg.

Czy szafa nadaje się do montażu na zewnątrz?

Nie, szafa przeznaczona jest wyłącznie do użytku wewnętrznego (stopień ochrony IP20).

Jak złożyć szafę?

Składanie należy wykonać według instrukcji: od płyty dolnej, ram, płyty górnej, następnie dokręcić śrubami, zamontować tylną płytę, profile RACK, a na końcu drzwi. Szczegółowe kroki opisane są w instrukcji.

Czy można zmienić ustawienie drzwi frontowych?

Tak, istnieje możliwość przełożenia drzwiczek lewa/prawa.

Jakie akcesoria są w zestawie?

W zestawie znajdują się: płyta górna, dolna, tylna, ramy szafy (2 szt.), profile RACK (4 szt.), drzwi frontowe (1), boczne (2), trzpień, zamek oraz 42 śruby.

Czy szafa ma otwory wentylacyjne?

Tak, w płycie górnej znajdują się dwa otwory wentylacyjne o wymiarach 105x105 mm.

Jakie są warunki gwarancji?

Gwarancja wynosi 2 lata. Szczegółowe warunki dostępne na stronie www.pulsar.pl.

Czy do szafy można zamontować kółka?

Tak, szafa umożliwia montaż kółek.

Jaki jest zakres temperatur pracy?

Temperatura pracy wynosi od -10°C do +40°C, a przechowywania od -20°C do +60°C.

INSTRUKCJA OBSŁUGI RWA966-B PULSAR

wydanie l z dnia 2025-09-19

PRZEZNACZENIE

Szafa RACK 19" umożliwia integrację systemów CCTV, KD, SSWiN, RTV, LAN itp. w małych firmach lub domach. Przeznaczona jest do montażu urządzeń produkowanych w obudowach w standardzie 19". Szafy RACK zapewniają estetyczny montaż urządzeń oraz zabezpieczają je przed mechanicznymi uszkodzeniami.

DANE TECHNICZNE:

Parametry mechaniczne:

Wymiary montażowe: 19" x 9U
Wymiary: 600 x 501 x 600 [mm, +/-2]
Wykonanie:	stal walcowana na zimno SPCC, 0.6mm, 0.8mm, 1mm, RAL9004 (czarny), metalowa profile RACK - 1,0mmrama szafy - 0,8mmpłyta górna i dolna - 0,6mmdrzwi frontowe - 0,6mm / 4mm szkło hartowanedrzwi boczne - 0,6mmpanel tylny - 0,6mm
Obciążenie statyczne: 50 [kg]
Zamykanie:	drzwi frontowe – zamek (RAZ-G2, ten sam kod)drzwi boczne – Click
Zastosowanie: do wewnątrz
Waga: 14 / 16 [kg]
Typ Szafy: wisząca, do złożenia
Uwagi:	możliwość zmiany rozstawu pomiędzy profilami RACK 19” - przód - tylotwory wentylacyjne w płycie górnej (2 x 105x105mm - wymiar montażowy)wpusty kablowe w płycie dolnej i górnej szafy (175x58mm)możliwość przełożenia drzwiczek lewa prawamożliwość montażu kółek
Gwarancja: 2 lata
Deklaracje: CE

Parametry eksploatacyjne:

Stopień ochrony EN60529: IP 20
Temperatura pracy: -10°C ... +40°C
Temperatura przechowywania: -20°C ... +60°C
Wilgotność względna: 20% ... 90%, bez kondensacji
Wibracje sinusoidalne w czasie pracy: niedopuszczalne
Udary w czasie pracy: niedopuszczalne
Nasłonecznienie bezpośrednie: niedopuszczalne
Wibracje i udary w czasie transportu: PN-83/T-42106

Budowa szafy RACK

Lp. Część Ilość Zdjęcie Lp. Część Ilość Zdjęcie
1 Płyta górna 1 szt. 6 Płyta dolna 1 szt.
2 Drzwi boczne 2 szt. 7 Drzwi frontowe 1 szt.
3 Profile RACK 19" 4 szt. 8 Trzpień 1 szt.
4 Płyta tylna 1 szt. 9 Zamek	1 szt.
5	Ramy szafy	2 szt.		10	Śruby	42 szt.

Składanie szafy RACK:

Do leżącej płyty dolnej wstawić ramy szafy.

Następnie dołożyć płytę górną i skręcić szafę od góry 4 wkrętami.

Skręcić frontową część 8 wkrętami (po dwa wkręty na każdy róg).

Ułożyć szafę tak, aby mieć dostęp do jej tylnej części.

Skręcić tylną część 8 wkrętami (po dwa wkręty na każdy róg).

Następnie skręcić od spodu 8 wkrętami (po dwa wkręty na każdy róg).

Następnie zamontować płytę tylną i skręcić ją 4/6 wkrętami do ram szafy.

Położyć szafę bokiem, za pomocą 4 wkrętów przykręcić profile RACK (to samo powtórzyć kładąc szafę na drugim boku.

Uwaga

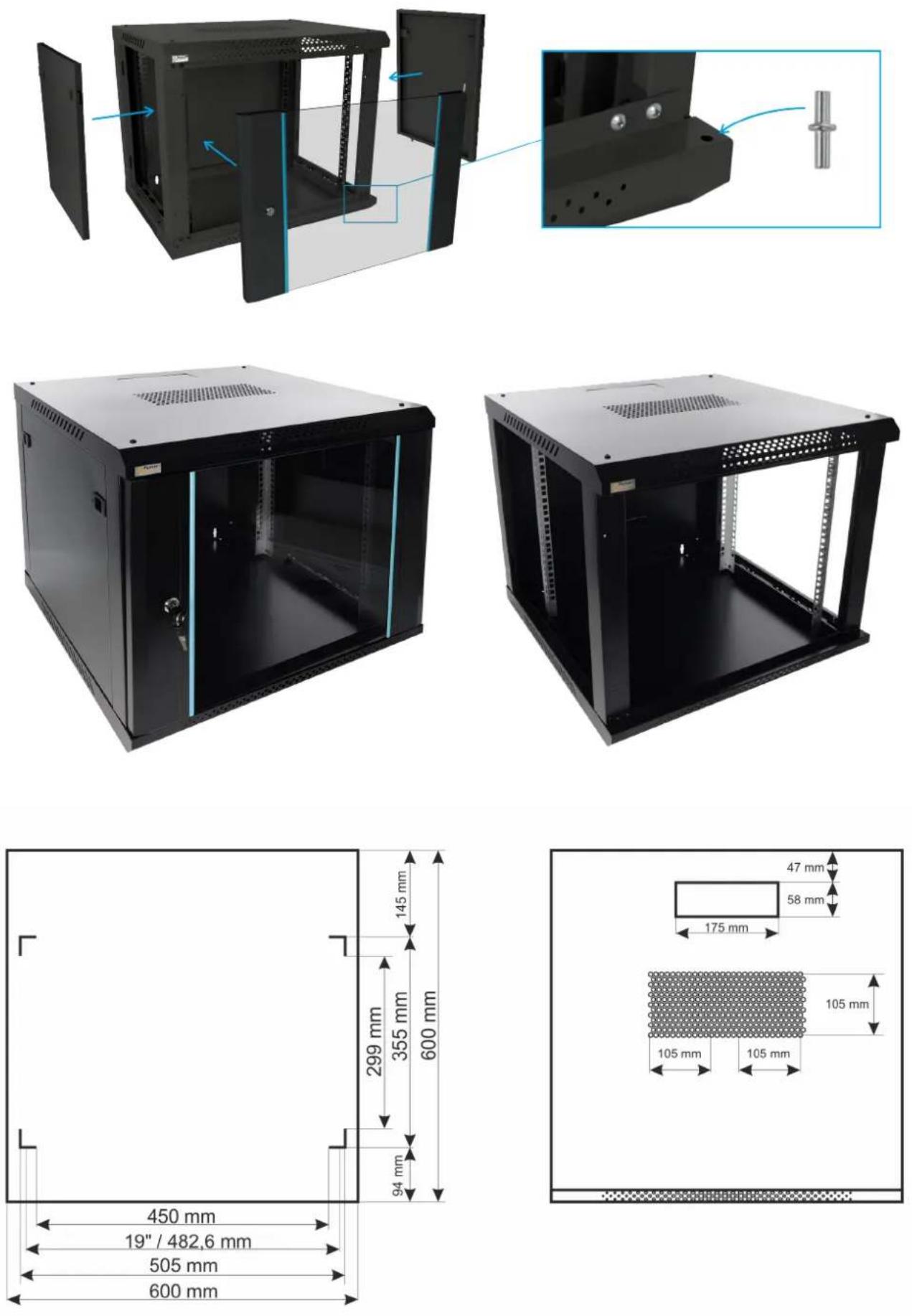

odległości profili RACK można skokowo regulować przód tył, zgodnie z poniższym rysunkiem.

Postawić szafę RACK w pionie, zamontować drzwi boczne i frontowe.

Montaż szafy RACK:

Dobrać odpowiednie kołki montażowe w zależności od rodzaju podłoża.

Ogólne warunki gwarancji

Ogólne warunki gwarancji dostępne na stronie www.pulsar.pl
