| Typ produktu | Szafa RACK 19" |
| Model | RWA1866-B |
| Wymiary zewnętrzne (wys. x szer. x gł.) | 600 x 901 x 600 mm (±2 mm) |
| Jednostki RACK | 18U |
| Materiał wykonania | Stal walcowana na zimno SPCC, grubość 0.6–1.0 mm, RAL9004 (czarny) |
| Maksymalne obciążenie statyczne | 50 kg |
| Waga netto/brutto | 21.3 / 23.7 kg |
| Stopień ochrony (IP) | IP 20 |
| Temperatura pracy | -10°C ... +40°C |
| Temperatura przechowywania | -20°C ... +60°C |
| Wilgotność względna | 20% ... 90% (bez kondensacji) |
| Typ szafy | Wisąca, do samodzielnego montażu |
| Zamykanie drzwi frontowych | Zamek (RAZ-G2, ten sam kod) |
| Zamykanie drzwi bocznych | System Click |
| Regulacja profili RACK | Tak, skokowa przód-tył |
| Przepusty kablowe | W płycie górnej i dolnej: 175x58 mm |
| Otwory wentylacyjne | W płycie górnej: 2 x 105x105 mm |
| Możliwość montażu kółek | Tak |
| Gwarancja | 2 lata |
| Deklaracje | CE |
| Przeznaczenie | Integracja systemów CCTV, KD, SSWiN, RTV, LAN |
| Montaż | Do użytku wewnętrznego |
Często zadawane pytania - RWA1866-B PULSAR
Pytania użytkowników dotyczące RWA1866-B PULSAR
0 pytanie dotyczące tego urządzenia. Odpowiedz na te, które znasz, lub zadaj własne.
Zadaj nowe pytanie dotyczące tego urządzenia
Pobierz instrukcję dla swojego Armoire de rangement technique w formacie PDF za darmo! Znajdź swoją instrukcję RWA1866-B - PULSAR i weź swoje urządzenie elektroniczne z powrotem w ręce. Na tej stronie opublikowane są wszystkie dokumenty niezbędne do korzystania z urządzenia. RWA1866-B marki PULSAR.
INSTRUKCJA OBSŁUGI RWA1866-B PULSAR
wydanie l z dnia 2025-09-19
PRZEZNACZENIE
Szafa RACK 19" umożliwia integrację systemów CCTV, KD, SSWiN, RTV, LAN itp. w małych firmach lub domach. Przeznaczona jest do montażu urządzeń produkowanych w obudowach w standardzie 19". Szafy RACK zapewniają estetyczny montaż urządzeń oraz zabezpieczają je przed mechanicznymi uszkodzeniami.
DANE TECHNICZNE:
Parametry mechaniczne:
| Wymiary montażowe: 19" x 18U | |

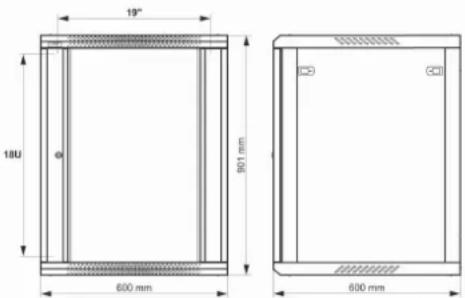

| Wymiary: 600 x 901 x 600 [mm, +/-2] | |
| Wykonanie: | stal walcowana na zimno SPCC, 0.6mm, 0.8mm, 1mm, RAL9004 (czarny), metalowa profile RACK - 1,0mmrama szafy - 0,8mmpłyta górna i dolna - 0,6mmdrzwi frontowe - 0,6mm / 4mm szkło hartowanedrzwi boczne - 0,6mmpanel tylny - 0,6mm |
| Obciążenie statyczne: 50 [kg] | |
| Zamykanie: | drzwi frontowe – zamek (RAZ-G2, ten sam kod)drzwi boczne - Click |
| Zastosowanie: do wewnątrz | |
| Waga: 21.3 / 23.7 [kg] | |
| Typ Szafy: wisząca, do złożenia | |
| Uwagi: | możliwość zmiany rozstawu pomiędzy profilami RACK 19” - przód - tylotwory wentylacyjne w płycie górnej (2 x 105x105mm - wymiar montażowy)wpusty kablowe w płycie dolnej i górnej szafy (175x58mm)możliwość przełożenia drzwiczek lewa prawamożliwość montażu kółek |
| Gwarancja: 2 lata | |
| Deklaracje: CE |
Parametry eksploatacyjne:
| Stopień ochrony EN60529: IP 20 | |
| Temperatura pracy: -10°C ... +40°C | |
| Temperatura przechowywania: -20°C ... +60°C | |
| Wilgotność względna: 20% ... 90%, bez kondensacji | |
| Wibracje sinusoidalne w czasie pracy: niedopuszczalne | |
| Udary w czasie pracy: niedopuszczalne | |
| Nasłonecznienie bezpośrednie: niedopuszczalne | |
| Wibracje i udary w czasie transportu: PN-83/T-42106 |
Budowa szafy RACK
| Lp. Część Ilość Zdjęcie Lp. Część Ilość Zdjęcie | |||||||
| 1 Płyta górna 1 szt. 6 Płyta dolna 1 szt. |  |  | |||||
| 2 Drzwi boczne 2 szt. 7 Drzwi frontowe 1 szt. |  |  | |||||
| 3 Profile RACK 19" 4 szt. 8 Trzpień 1 szt. |  |  | |||||
| 4 Płyta tylna 1 szt. 9 Zamek | 1 szt. |  |  | ||||
| 5 | Ramy szafy | 2 szt. |  | 10 | Śruby | 42 szt. |  |
Składanie szafy RACK:

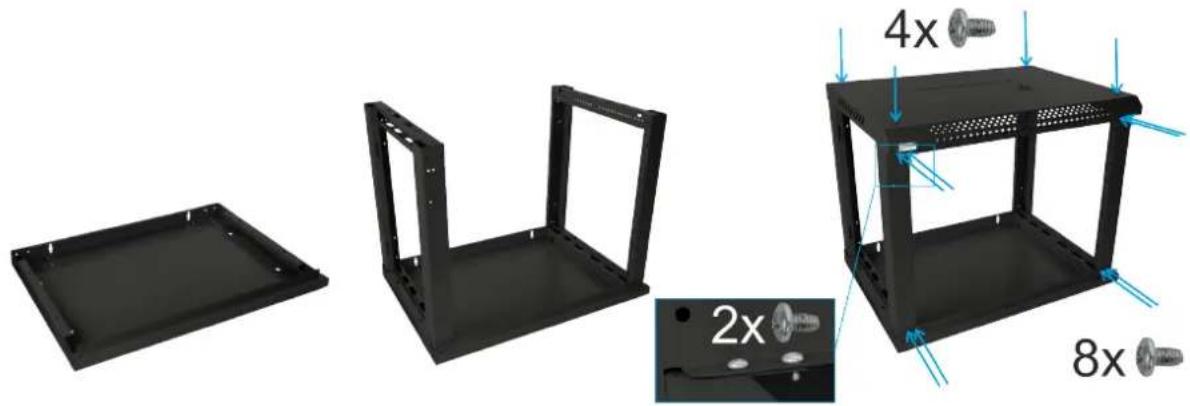

Do leżącej płyty dolnej wstawić ramy szafy.
Następnie dołożyć płytę górną i skręcić szafę od góry 4 wkrętami.
Skręcić frontową część 8 wkrętami (po dwa wkręty na każdy róg).
Ułożyć szafę tak, aby mieć dostęp do jej tylnej części.
Skręcić tylną część 8 wkrętami (po dwa wkręty na każdy róg).
Następnie skręcić od spodu 8 wkrętami (po dwa wkręty na każdy róg).
Następnie zamontować płytę tylną i skręcić ją 4/6 wkrętami do ram szafy.

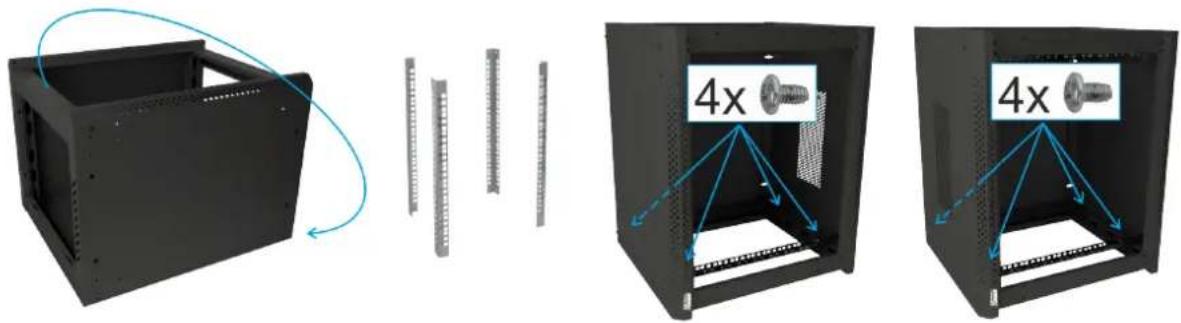

Położyć szafę bokiem, za pomocą 4 wkrętów przykręcić profile RACK (to samo powtórzyć kładąc szafę na drugim boku.
Uwaga

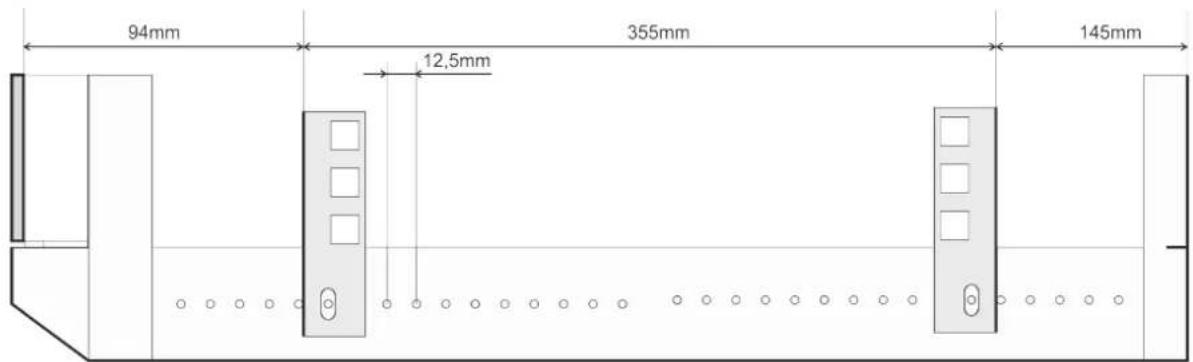

odległości profili RACK można skokowo regulować przód tył, zgodnie z poniższym rysunkiem.
Postawić szafę RACK w pionie, zamontować drzwi boczne i frontowe.
Dobrać odpowiednie kołki montażowe w zależności od rodzaju podłoża.
Ogólne warunki gwarancji
Ogólne warunki gwarancji dostępne na stronie www.pulsar.pl
Zobacz
Pulsar sp. j.
Siedlec 150, 32-744 Łapczyca
tel.: +48-14-610-19-40
e-mail: biuro@pulsar.pl
www.pulsar.pl
