INSTRUKCJA OBSŁUGI ADP-47A3 Eura

• Przed podłączeniem i użytkowaniem urządzenia prosimy o dokładne zapoznanie się z niniejszą instrukcją obsługi. W razie jakichkolwiek problemów ze zrozumieniem jej treści prosimy o skontaktowanie się ze sprzedawcą urządzenia.
• Samodzielny montaż i uruchomienie urządzenia jest możliwe pod warunkiem posiadania przez montażystę podstawowej wiedzy z zakresu elektrotechniki i używania odpowiednich narzędzi. Niemniej zalecane jest dokonywanie montażu urządzenia przez wykwalifikowany personel.
• Producent nie odpowiada za uszkodzenia mogące wyniknąć z nieprawidłowego montażu czy eksploatacji urządzenia, oraz z dokonywania samodzielnych napraw i modyfikacji.

SPIS TREŚCI

BUDOWA i INSTALACJA DOMOFONU ADP-47A3....3

1. Budowa zestawu....3
2. Instalacja zestawu....4

2.1. Instalacja modułu zewnętrznego ....4
2.2. Instalacja modułów wewnętrznych ....5

1. Schamat połączeń ....5

OBSŁUGA DOMOFONU ADP-47A3 6

1. Prowadzenie rozmowy ....6

CZYSZCZENIE i KONSERWACJA POSZCZEGÓLNYCH ELEMENTÓW ZESTAWU....6

SPECYFIKACJA TECHNICZNA ZESTAWU ADP-47A3....7

KARTA GWARANCYJNA 8

BUDOWA I INSTALACJA DOMOFONU

Zestaw domofonowy ADP-47A3 jest przeznaczony do obsługi dwóch niezależnych użytkowników (lokali, mieszkańców) pozwalający obsługiwać wspólną strefę wejściową przez jeden moduł zewnętrzny.

1. Budowa Zestawu

Domofon ADP-47A3 składa się z dwóch modułów wewnętrznych i jednego wspólnego modułu wewnętrznego. Wszystkie części są zasilane poprzez zasilacze sieciowe podłączone do modułów wewnętrznych.

1 2 3 4 A.Nowa Z_kowals

Rys. 1

9 8 10 7

Rys. 2

6 11

Rys. 3

8 10 7 9 12

Rys. 4

Moduł zewnętrzny (rys. 1-4) posiada:

1. Kasetę aluminową
2. Głośnik
3. Przyciski wywołujące
4. Tabliczki informacyjne
5. Mikrofon
6. Listwę zaciskową do podłączenia za pomocą przewodu modułu wewnętrznego
7. Dolną śrubę mocująca
8. Górna śrubę mocująca
9. Puszkę plastikową
10. Otwory do montażu puszki plastikowej w ścianie
11. Maskownice - górna i dolna
12. Otwór na kabel przyłączeniowy modułu wewnętrznego

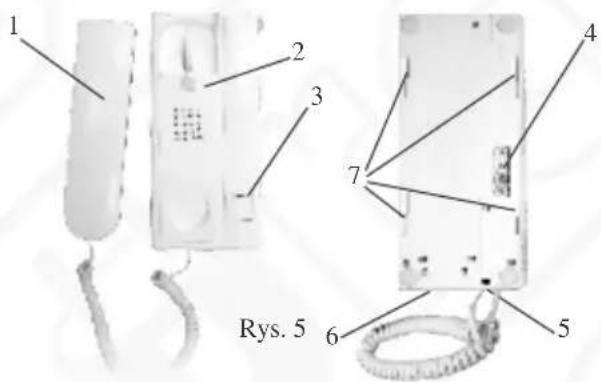

Moduł wewnętrzny (rys. 5 i 6) posiada:

Wersja z podłączeniem zasilacza do gniazda

1 2 3 4 7 Rys. 5 6 5

1. Słuchawkę do prowadzenia rozmów z osobą znajdująca się na zewnątrz
2. Uchwyt przytrzymujący słuchawkę
3. Przycisk otwierania drzwi/furtki (umożliwia zdalne otwarcie drzwi za pomocą rygla elektromagnetycznego)
4. Listwa zaciskowa do podłączenia za pomocą przewodu modułu zewnętrznego i rygła elektromagnetycznego
5. Gniazdo służące do podłączania słuchawki
6. Gniazdo służące do podłączenia końcówki zasilania
7. Uchwyty mocujące moduł na ramce montażowej

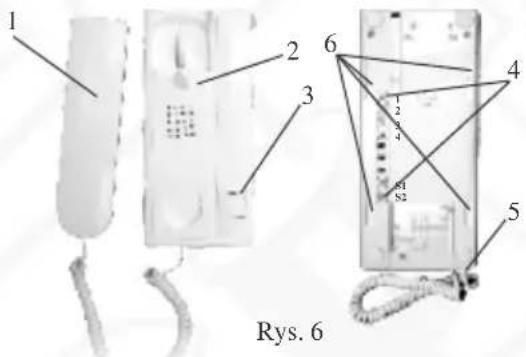

Wersja z bezpośrednim podłączeniem zasilacza do listwy zaciskowej

1 2 3 6 4 5 Rys. 6

1. Słuchawkę do prowadzenia rozmów z osobą znajdująca się na zewnątrz
2. Uchwyt przytrzymujący słuchawkę
3. Przycisk otwierania drzwi/furtki (umo liwia zdalne otwarcie drzwi za pomocą rygla elektromagnetycznego)
4. Listwę zaciskową do podłączenia za pomocą przewodów: modułu zewnętrznego, rygła elektromagnetycznego oraz zasilacza
5. Gniazdo służące do podłączania słuchawki
6. Uchwyty mocujące moduł na ramce montażowej

2. Instalacja zestawu

2.1. Instalacja modułu zewnętrznego

Moduł zewnętrzny jest fabrycznie przystosowany do montażu w ścianie pełnej.

UWAGA!

Właściwie umiejscowienie modułu zewnętrznego decyduje o komforcie pracy z urządzeniem. Stąd zaleca się przed wykonaniem otworu montażowego doświadczalne dobranie miejsca montażu modułu zewnętrznego.

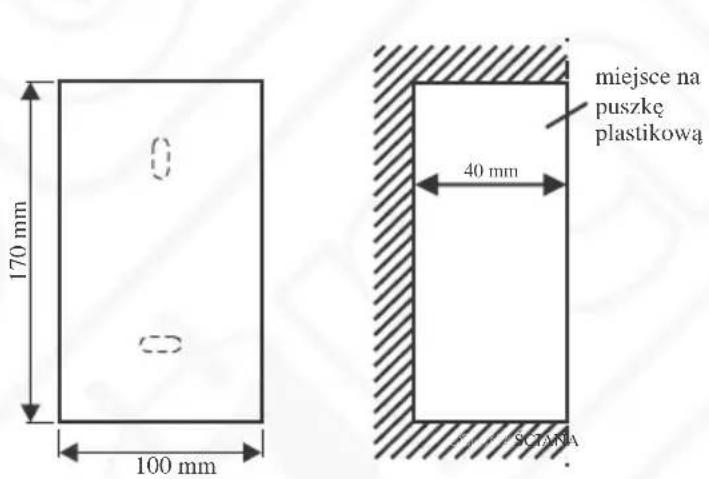

170 mm 100 mm 40 mm miejsce na puszkę plastikową SCANA

Rys. 7

Rys. 8 1 2

1. W ścianie należy wykuć lub wyciąć otwór o wymiarach 170x100x40 mm na puszkę plastikową, zgodnie z rys. 7. Położenie otworu powinno być tak dobrane, aby po montażu modułu zewnętrznego głośnik i mikrofon znajdowały się na wysokości umożliwiającej swobodne prowadzenie rozmowy z osobą znajdującą się wewnątrz pomieszczenia.

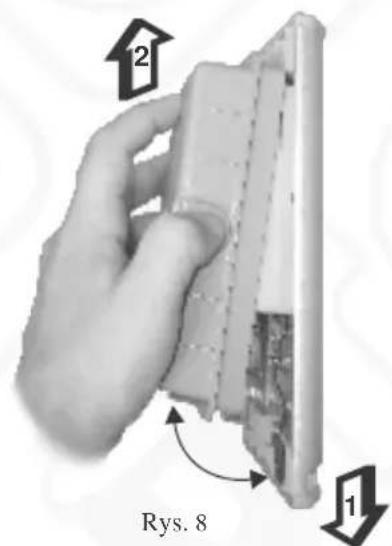

2. Oddzielić puszkę plastikową od kasety aluminiowej (patrz rys. 8). W tym celu należy:

a) odkręcić dolną śrubę mocującą (rys. 4, poz. 7),
b) przesunąć nieco w dół dolną maskownicę kasety (rys. 3, poz. 11),
c) przesunąć puszkę plastikową do góry tak, aby wyjąć górną śrubę mocującą (rys. 4, poz. 8) z otworu w górnej maskownicy.

1. Przez dwa owalne otwory znajdujące się w dnie puszki plastikowej (rys. 4, poz. 10) odznaczamy na ścianie miejsca na kołki montażowe. W ścianie wiercimy dwa otwory montażowe w oznaczonych uprzednio miejscach, a następnie umieszczamy w nich kołki rozporowe na wkręty 5mm. Za pomocą wkrętów mocujemy puszkę w ścianie.
2. Przez otwór w puszce plastikowej przeprowadzić należy przewód biegnący do modułu wewnętrzego. Przewód zaleca się wprowadzić do wnętrza puszki z zapasem ok.20 cm celem łatwiejszego montażu w jego kolejnych fazach.
3. Podłączyć przewody według podanego schematu (patrz rys. 11 lub 12 - w zależności od wersji podłączenia zasilacza) do listwy zaciskowej kasety modułu wewnętrznego (rys. 5 lub 6, poz. 4).
4. Zamknąć cały moduł zewnętrzny, przesunąć z powrotem dolną maskownicę kasety do góry i dokręcić dolną śrubę mocującą.
5. W celu wpisania informacji na każdej z tabliczek informacyjnych należy weisnąć szybkę z jej prawej strony (patrz rys. 9), zwalniając tym samym zacisk mocujący. Następnie lekko przesunąć szybkę w prawo. Po wyciągnięciu i opisaniu tabliczek umieścić je ponownie w module.

UWAGA!

Nie należy dokonywać żadnych podłączeń ani przełączeń przewodów jeżeli urządzenie jest zasilane poprzez zasilacz włączony do sieci \~230V/50Hz. Nie przestrzeganie powyższego zalecenia może doprowadzić do uszkodzenia urządzenia! Przed dokonywaniem montażu, czy demontażu urządzenia należy uprzednio odłączyć zasilacz od sieci.

Inne sposoby montażu:

Producent nie zaleca innych niż wymienione powyżej sposoby montażu, niemniej wykwalifikowani instalatorzy mogą dokonać niezbędnych zmian.

Rys. 9

Uwagi praktyczne dotyczące montażu modułu zewnętrznego

Moduł zewnętrzny nie jest wodoodporny! W razie montażu moduł w miejscu nie zabezpieczonym przed opadami atmosferycznymi konieczne jest zastosowanie dodatkowej osłony nad modułem, która uniemożliwi przedostanie się wody do jego wnętrza. USZKODZENIA SPOWODOWANE ZALANIEM MODUŁU NIE SĄ OBJĘTE GWARANCJA!

2.2 Instalacja modułów wewnętrznych

1. Do ściany przykręcamy dołączoną w zestawie ramkę montażową modułu (rys. 10a) w sposób zapewniający łatwe i estetyczne doprowadzenie przewodu łączącego zestaw i przewodu zasilającego. Standardowa wysokość, na jakiej powinien znajdować się środek modułu wewnętrznego po zawieszeniu na ramce, wynosi ok. 145 cm, niemniej jego położenie można dostosować do indywidualnych potrzeb użytkowników.

4xø6 46 83,5

a

1. Do zacisków łączeniowych znajdujących się na odwrocie modułu (rys. 10b) podłączamy poszczególne żyły przewodu wg schematu (rys. 11 lub 12 - w zależności od wersji podłączenia zasilacza).

2. Do gniazda zasilacza lub do zacisków (w zależności od wersji zasialania) podłączamy zasilacz (rys. 5, poz. 6 lub rys. 6, poz. 4).

3. Do gniazda słuchawkowego (rys. 5 lub 6, poz. 5) dołączamy słuchawkę.

4. Na tylnej części obudowy modułu znajdują się 4 otwory (rys. 5, poz. 7 lub rys. 6, poz. 6) służące do powieszenia modułu na ramce montażowej. Należy delikatnie powiesić moduł, tak aby wszystkie 4 uchwyty z ramki znalazły się w otworach obudowy.

5. Na końcu podłączamy zasilacz do sieci \~230V/50Hz.

Uwagi praktyczne dotyczące montażu modułu wewnętrznego

- Moduł nie może być narażony na działanie wody i wilgoci oraz wysokiej temperatury. - Moduł zawiera części nieodporne na uderzenia.

3. Schemat połączeń

Podstawowy schemat połączeń systemu, w skład którego wchodzą: moduł zewnętrzny, moduły wewnętrzne, rygiel elektromagnetyczny i zasilacze przedstawiono na rys. 11 (dla wersji zasilania z podłączeniem zasilaczy do gniazda) oraz na rys. 12 (dla wersji z bezpośrednim połączeniem zasilaczy do listwy zaciskowej).

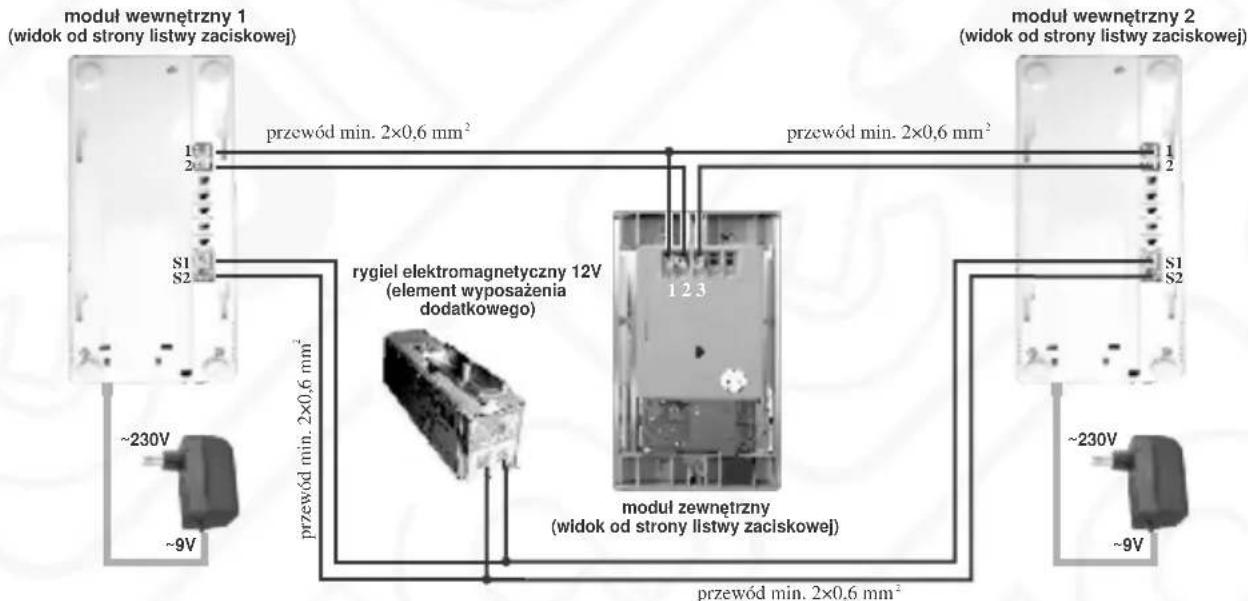

moduł wewnętrzny 1 (widok od strony listwy zaciskowej) 1 2 S1 S2 ~230V ~9V przewód min. 2×0,6 mm² przewód min. 2×0,6 mm² rygiel elektromagnetyczny 12V (element wyposażenia dodatkowego) 1 2 3 moduł zewnętrzny (widok od strony listwy zaciskowej) 1 2 S1 S2 ~230V ~9V przewód min. 2×0,6 mm²

Rys. 11. Schemat połączeń zestawu w wersji z podłączeniem zasilacza do gniazda.

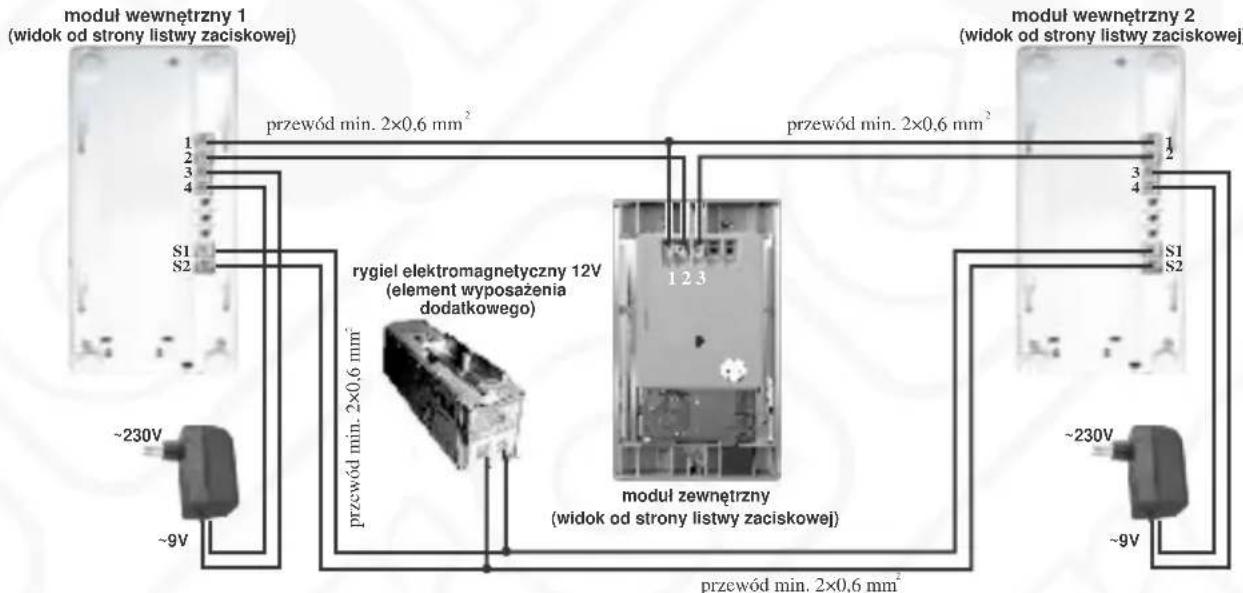

moduł wewnętrzny 1 (widok od strony listwy zaciskowej) 1 2 3 4 S1 S2 ~230V ~9V przewód min. 2×0,6 mm² przewód min. 2×0,6 mm² rygiel elektromagnetyczny 12V (element wyposażenia dodatkowego) 1 2 3 moduł zewnętrzny (widok od strony listwy zaciskowej) 1 2 3 4 S1 S2 ~230V ~9V przewód min. 2×0,6 mm²

Rys. Schemat połączeń zestawu w wersji z podłączeniem zasilacza bezpośrednio do listwy zaciskowej12.

OBSŁUGA DOMOFONU ADP-47A3

4. Prowadzenie rozmowy

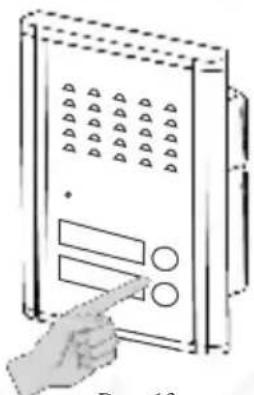

W momencie, gdy osoba dzwoniąca wciśnie jeden z przycisków na module zewnętrznym (rys. 13), uruchamia się sygnał gongu w odpowiednim module wewnętrznym. Dolny przycisk na module zewnętrznym uruchamia moduł wewnętrzny 1, a górny przycisk uruchamia moduł wewnętrzny 2 (patrz schemat połączeń na rys. 11 lub 12). Po podniesieniu słuchawki modułu wewnętrznego można prowadzić rozmowę (rys. 14). Osoba znajdująca się wewnątrz pomieszczenia ma możliwość zdalnego otwarcia drzwi (zwolnienia rygła elektromagnetycznego) naciskając przycisk (rys. 5 lub 6, poz. 3) na obudowie modułu wewnętrznego.

CZYSZCZENIE I KONSERWACJA POSZCZEGÓLNYCH ELEMENTÓW ZESTAWU

* W wypadku zabrudzenia poszczególnych części zestawau, należy je czyścić wyłącznie miękką, lekko wilgotną szmatką z dodatkiem niewielkiej ilości środków myjących przeznaczonych do mycia elementów z tworzyw sztucznych.

UWAGA!

Używanie środków myjących opartych na bazie rozpuszczalników, benzyn itp. oraz środków zawierających substancje ścierne jest niedopuszczalne!

* W wypadku blokowania się przycisku znajdującego się na module zewnętrznym należy go oczyścić używając wyłącznie środka penetrująco - konserwującego w sprayu (np. WD-40). Środek taki należy rozpylić na przycisk i pozostawić do wyschnięcia.

PARAMETRY OGÓLNE ZESTAWU
Nominalne napięcie zasilania zestawu	9 AC (maksymalne odchylki napięcia 5%)
Pobór mocy z zasilacza	W stanie czuwania - ok. 0,5 W, podczas rozmowy - ok. 2,3 W
PARAMETRY MODUŁU ZEWNETRZNEGO
Temperaturowy zakres pracy	od -18°C do +55°C
Dopuszczalne ciśnienie atmosferyczne	min. 86 kPa, max. 106 kPA
Maksymalna wilgotność względna	mniejsza niż 96%
Waga modułu	około 0,4 kg
Wymiary zewnętrzne modułu (szer.x głęb.)wys.x	200 x 116 x 54 (mm)
PARAMETRY MODUŁU WEWNĘTRZNEGO
Rodzaj komunikacji	system „DUPLEX” poprzez słuchawke
Maksymalna wilgotność względna	mniejsza niż 80%
Sygnał gongu	generowany elektronicznie bez możliwości regulacji poziomu głośności (ustawiony fabrycznie)
Waga modułu	ok. 1,340 kg
Wymiary zewnętrzne modułu (szer.x głęb.)wys.x	215 x 98 x 68 (mm)
Parametry napięcia wyjściowego dla rygla elekromagnetycznego	napięcie 12V prądu stałego
RODZAJ PRZEWODÓW ŁĄCZĄCYCH ELEMENTY ZESTAWU (element wyposażenia dodatkowego)
Przewody łączące moduł zewnętrzny z wewnętrznymi - rodzaj zależny od warunków eksploatacji (ziemny lub napowietrzny)	dwużyłowe o maksymalnej długości 60 metrów, powyżej tej długości mogą się pojawić zakłócenia uniemożliwiające prawidłową pracę urządzenia
Przewody łączące moduły wewnętrzne z ryglem elektromagnetycznym	dwużyłowe o maksymalnej długości 60 metrów
Przekrój poszczególnych żył przewodu	od 0,6 mm ^2 do 0,8 mm ^2

*producent zastrzega sobie dokonywanie zmian parametrów technicznych bez uprzedzenia

KARTA GWARANCYJNA

nazwa wyrobu model

ZESTAW DOMOFONOWY ADP-47A3

data sprzedaży...... pieczątka punktu | sprzedaży i podpis sprzedawcy

WARUNKI GWARANCJI

1. Producent udziela kupującemu gwarancji na sprawne działanie sprzętu określonego w Karcie Gwarancyjnej w okresie 24 miesięcy od daty sprzedaży. Gwarancja ważna jest łącznie z dowodem sprzedaży!
2. Ważna jest wyłącznie Karta Gwarancyjna sporządzona na oryginalnym formularzu i prawidłowo wypełniona; Brak jakichkolwiek z wymaganych informacji, dokonywanie poprawek bądź skreśleń w treści Karty jest równo znaczne z jej unieważnieniem.
3. Reklamacje sprzętu załatwiane będą w terminach ustawowych.

4. Kupujący może domagać się wymiany urządzenia na nowy wolny od wad i uszkodzeń lub zwrot ceny zakupu, jeżeli w okresie gwarancji:

5. dokonano 3 napraw, a towar w dalszym ciągu wykazuje wady,

6. usunięcie wady jest niemożliwe.

7. Wybór sposobu załatwienia reklamacji należy do Producenta.

8. Gwarancja obejmuje wyłącznie wady powstałe z przyczyn niezależnych od użytkownika. Towar nie podlega reklamacji, jeżeli został uszkodzony w wyniku:

9. niewłaściwego lub niezgodnego z instrukcją i przeznaczeniem użytkowania sprzętu,

10. niewłaściwego przechowywania,
11. dokonywania jakichkolwiek przeróbek,
12. dokonywania samdzielnych napraw poza Centralnym Serwisem Producenta,
13. w wyniku zjawisk losowych (pożar, przepięcia sieci, wyładowanie elektryczne, zalanie, itp.),

14. uszkodzeń mechanicznych.

15. Gwarancja nie obejmuje reklamacji na uszkodzenia mechaniczne akcesoriów, takich jak: słuchawki, przewody połączeniowe, gniazda, a także innych komponentów, których wadliwe funkcjonowanie jest wynikiem zużycia podczas normalnej eksploatacji.

16. Producent nie odpowiada za uszkodzenia powstałe w wyniku transportu sprzętu bez właściwego opakowania transportowego.
17. Szczegółowe obowiązki producenta i uprawnienia nabywcy wynikające z gwarancji określa Kodeks Cywilny.
18. Wszelkie reklamacje i zastrzeżenia dotyczące napraw sprzętu prosimy kierować bezpośrednio do :

CENTRALNY SERWIS

"EURA-TECH" sp.j.

84-200 Wejherowo ul. Przemysłowa 35A

pon. - pt. 9:00-16:00

e-mail: [e-mail]

tel.: [phone]

Producent deklaruje, że urządzenie jest zgodne z zasadniczymi wymaganiami oraz innymi postanowieniami właściwych dyrektyw. Kopię deklaracji zgodności udostępniono na stronie internetowej: http://www.eura-tech.eu

CE

Zużyte urządzenie elektryczne lub elektroniczne nie może być składowane (wyrzucone) wraz z innymi odpadami pochodzącymi z gospodarstw domowych. Aby uniknąć szkodliwego wpływu na środowisko naturalne i zdrowie ludzi, zużyte urządzenie należy składować w miejscach do tego przeznaczonych.

W celu uzyskania informacji na temat miejsca i sposobu bezpiecznego składowania zużytego produktu należy zwrócić się do organu władz lokalnych lub firmy zajmującej się recyklingiem odpadów – Dz.U. nr 180 poz.1495 z dn.29.07.2005.

84-200 WEJHEROWO, ul. Przemysłowa 35A

tel. [phone], fax [phone]

www.eura-tech.eu
