INSTRUKCJA OBSŁUGI VDA-78A3 Eura

Instrukcja obsługi oraz karta gwarancyjna

UWAGI WSTĘPNE

Przed podłączeniem i użytkowaniem urządzenia prosimy o dokładne zapoznanie się z niniejsza instrukcja obsługi. W razie jakichkolwiek problemów ze zrozumieniem jej treści prosimy o skontaktowanie się ze sprzedawca urządzenia. Samodzielny montaż i uruchomienie urządzenia jest możliwe pod warunkiem posiadania przez montażystę podstawowej wiedzy z zakresu elektrotechniki i używania odpowiednich narzędzi. Niemniej zalecane jest dokonywanie montażu urządzenia przez wykwalifikowany personel. Producent nie odpowiada za uszkodzenia mogące wyniknąć z nieprawidłowego montażu czy eksploatacji urządzenia oraz z dokonywania samodzielnych napraw i modyfikacji.

SPIS TREŚCI

BUDOWA I INSTALACJA WIDEODOMOFONU .... 3

Wideodomofon VDP-45A3 składa się z:

- modułu wewnętrznego (monitora) do montażu wewnątrz pomieszczenia,

- modułu zewnętrznego zawierającego kamerę do montażu przy furtce lub drzwiach wejściowych,

- zasilacza prądu stałego.

Istnieje możliwość zasilania zestawu napięciem stałym 12V DC z zasilacza montowanego na szynie DIN.

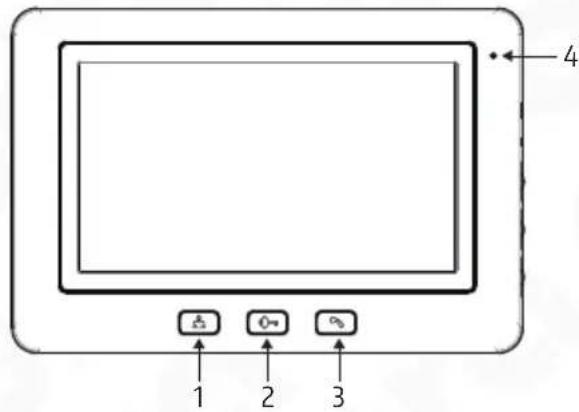

4 1 2 3

1 1 2 12 34 1 4 3 1

1. Przycisk podglądu
2. Przycisk otwierania drzwi / furtki (zwalniania rygla elektromagnetycznego)
3. Przycisk prowadzenia rozmowy

4. Mikrofon

5. Uchwyty mocujące moduł wewnętrzny na ramce montażowej

6. Głośniki
7. Zaciski połączeniowe
8. Gniazdo służące do podłączenia końcówki zasilacza 12V DC

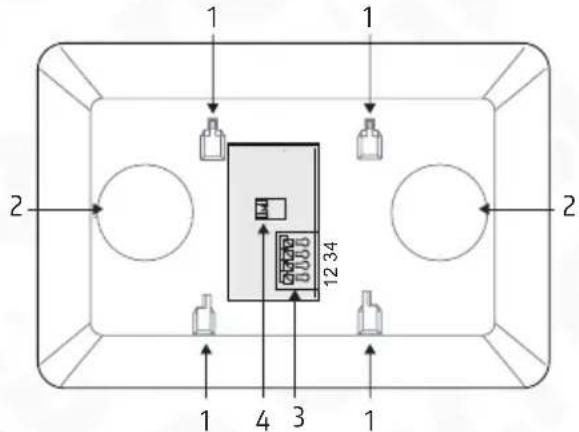

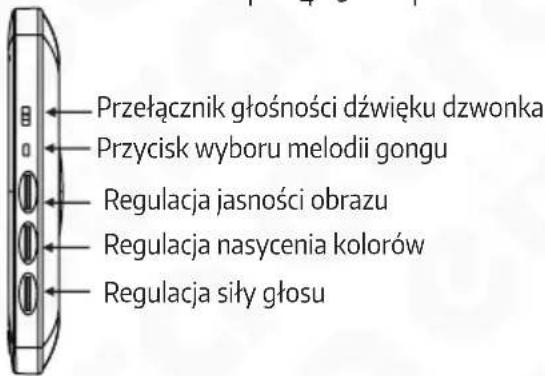

Przełącznik głośności dźwięku dzwonka Przycisk wyboru melodii gongu Regulacja jasności obrazu Regulacja nasycenia kolorów Regulacja siły głosu

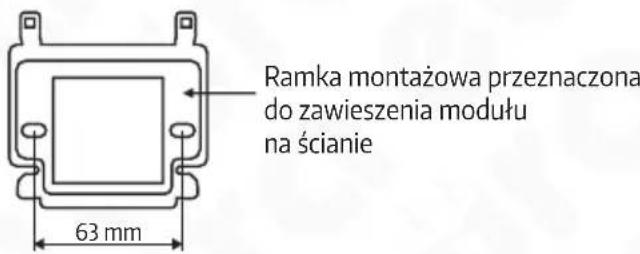

Ramka montażowa przeznaczona do zawieszenia modułu na ścianie 63 mm

Rys. 1. Budowa monitora

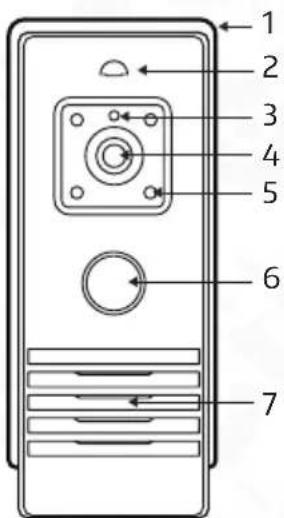

1 2 3 4 5 6 7

1. Daszek ochronny
2. Mikrofon
3. Czujnik zmierzchowy
4. Kamera kolorowa
5. Diody LED (światło białe)
6. Przycisk wywołujący
7. Głośnik

Rys. 2. Budowa kasety zewnętrznej

2. INSTALACJA ZESTAWU

UWAGA:

Zalecane przekroje przewodów łączących oba moduły w zależności od ich długości powinny wynosić:

Połączenie z ryglem elektromagnetycznym powinno zostać przeprowadzone przewodem 2 x 0.75mm². Optymalnym rozwiązaniem będzie użycie jednego 4-żyłowego przewodu łączącego monitor z modułem zewnętrznym oraz jednego 2-żyłowego przewodu łączącego kasetę zewnętrzną z ryglem elektromagnetycznym. Jeżeli użytkownik posiada inne przewody połączeniowe niż zalecane to dopuszcza się ich zastosowanie, niemniej należy dokonać próbnego podłączenia zestawu celem sprawdzenia poprawności jego działania.

2.1. INSTALACJA MODUŁU WEWNĘTRZNEGO (MONITORA)

UWAGA

Zaleca sie przykręcenie ramki montażowej monitora do wcześniej osadzonej puszki podtynkowej 60 mm. Żle zamontowana ramka montażowa może mieć negatywny wpływ na prawidłowe działanie monitora. Należy unikać siłowego zawieszania monitora na ramce. Puszka montażowa nie wchodzi w skład zestawu.

1. Do ściany/ puszki montażowej przykręcamy dołączoną w zestawie ramkę montażową modułu (Rys. 3a) w sposób zapewniający łatwe i estetyczne doprowadzenie przewodu łączącego zestaw i przewodu zasilającego. Standardowa wysokość, na jakiej powinien znajdować się środek ekranu monitora po zawieszeniu na ramce wynosi ok. 145 cm, niemniej jego położenie można dostosować do indywidualnych potrzeb użytkowników.

63 mm

a

1. Do zacisków połączeniowych znajdujących się na odwrocie monitora (Rys. 3b) podłączamy poszczególne żyły przewodu wg schematu (Rys. 6).
2. Do gniazda zasilania (rys. 1) podłączamy wtyk zasilacza będącego na wyposażeniu zestawu.
3. Na tylnej części obudowy monitora znajdują się 4 otwory (Rys. 1) służące do wieszania tego modułu na ramce montażowej. Należy delikatnie powiesić monitor na ramce, zgodnie z kierunkiem oznaczonym strzałka na (Rys. 3c), tak aby wszystkie 4 uchwyty z ramki znalazły się w otworach obudowy.
4. Podłączyć zasilacz do sieci \~230V/50Hz.

2.2. INSTALACJA MODUŁU ZEWNETRZNEGO (KAMERY)

Moduł zewnętrzny jest fabrycznie przystosowany do montażu natynkowego.

UWAGA:

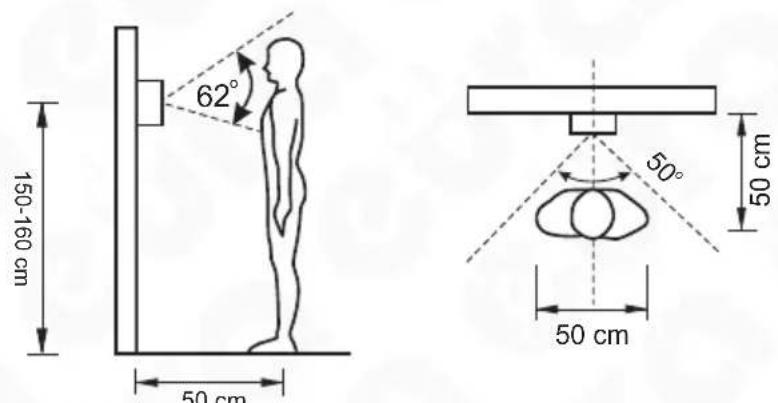

Właściwie miejscowienie zewnętrznego modułu kamery decyduje o komforcie pracy z urządzeniem. Stąd zaleca się przed wykonaniem otworu montażowego doświadczalne dobranie miejsca montażu. W tym celu należy zainstalować monitor, łącząc go (zgodnie z instrukcją) z kamerą, którą na czas prób winna przytrzymać inna osoba. Kolejno należy podłączyć zasilanie sieciowe i przystąpić do wyboru właściwego miejsca montażu kamery. Osoba przytrzymująca kamerę winna zasymulować normalne zadziałanie urządzenia i wywołać drugą osobę znajdującą się przy monitorze poprzez naciśnięcie przycisku (rys. 2). W tym czasie osoba przy monitorze winna obserwować pole widzenia kamery. Osoba przytrzymująca moduł kamery, na podstawie sugestii swojego rozmówcy, musi ustawić ją w położeniu optymalnym. Położenie to należy zaznaczyć i dopiero wtedy przystąpić do wykonania otworów montażowych.

150-160 cm 62° 50 cm 50 cm 50° 50 cm

Rys. 4

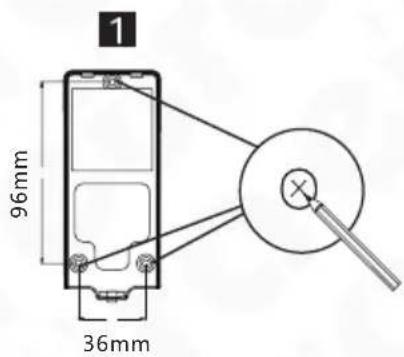

1. Odkręcić dolną śrubę mocującą i oddzielić kasetę od daszka ochronnego.
2. Poprzez 3 otwory w dnie daszka ochronnego odznaczyć na ścianie miejsca na kołki montażowe (rys. 5, poz. 1).
3. W zaznaczonych miejscach nawiercić 3 otwory montażowe ∅5mm, a następnie umieścić w nich 3 kołki montażowe (rys. 5, poz. 2).
4. Za pomocą 3 wkrętów montażowych przymocować daszek ochronny do ściany (rys. 5, poz. 2).
5. Podłączyć do kasety 4 żyły przewodu biegnącego do monitora, umieścić kasetę w zamocowanym uprzednio do ściany daszku ochronnym (rys. 5, poz. 3).
6. Przykręcić dolną śrubę mocującą* (rys. 5, poz. 4).

UWAGA!

Nie należy dokonywać żadnych podłączeń ani przełączeń przewodów jeżeli urządzenie jest podłączone do zasilania.

Nie przestrzeganie powyższego zalecenia może doprowadzić do uszkodzenia urządzenia! Przed dokonywaniem montażu, czy demontażu urządzenia należy uprzednio odłączyć zasilanie!

Uwagi praktyczne dotyczące montażu modułu kamery

Należy unikać miejsc, w których obiektyw kamery narażony jest na bezpośrednie, prostopadłe działanie promieni światła (słonce, reflektory, oświetlenie uliczne) gdyż może to spowodować nieprawidłową pracę i bardzo znaczne osłabienie widoczności.

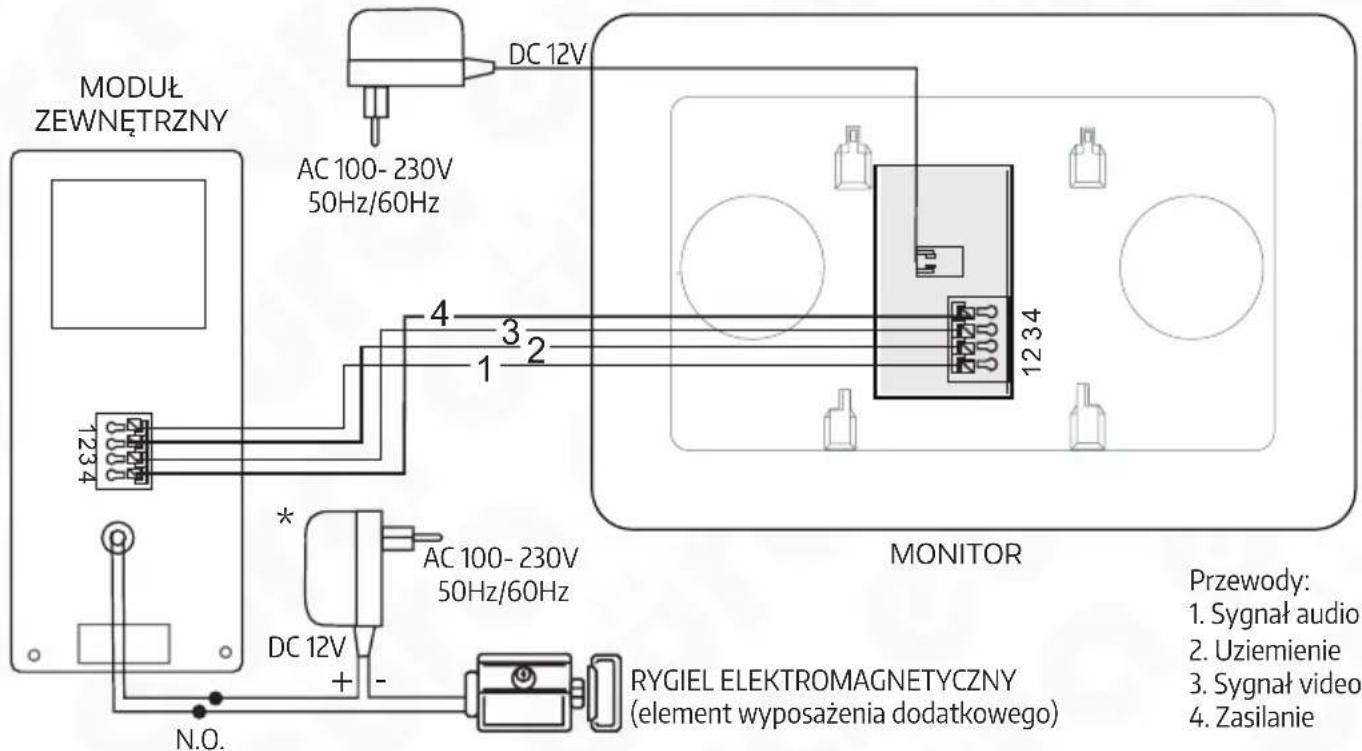

3. SCHEMAT POŁĄCZEŃ

Schemat połączeń systemu, w skład którego wchodzą: moduł zewnętrzny z kamerą, monitor, rygiel elektromagnetyczny i zasilacz pokazano na Rys. 6.

MODUŁ ZEWNETRZNY AC 100-230V 50Hz/60Hz DC 12V 4 3 2 1234 * AC 100-230V 50Hz/60Hz DC 12V + - N.O. MONITOR RYGIEL ELEKTROMAGNETYCZNY (element wyposażenia dodatkowego) Przewody: 1. Sygnał audio 2. Uziemienie 3. Sygnał video 4. Zasilanie

* zasilacz rygla elektromagnetycznego, nie jest częścią zestawu.

Rys. 6. Schemat połączeń zestawu

UWAGA:

Wszelkie przewody energetyczne i telekomunikacyjne będące w bezpośrednim kontakcie z przewodami łączącymi moduł zewnętrzny z modułem wewnętrznym mogą wpłynąć niekorzystnie na działanie całego zestawu.

OBSŁUGA WIDEODOMOFONU VDP-45A3 4. PROWADZENIE ROZMOWY WRAZ Z PODGLĄDEM

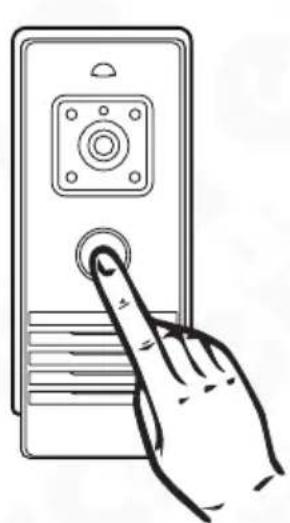

W momencie, gdy osoba dzwoniąca wciśnie przycisk wywołujący na kasecie modułu zewnętrznego (Rys. 7), w module wewnętrznym uruchamia się sygnał gongu oraz automatycznie pojawia się obraz na monitorze. Po naciśnięciu przycisku prowadzenia rozmowy można prowadzić rozmowę (Rys. 7). Osoba znajdująca się wewnątrz pomieszczenia ma możliwość zdalnego otwarcia drzwi (zwolnienia rygla elektromagnetycznego) naciskając przycisk ona obudowie monitora. Funkcja prowadzenia rozmowy wraz z podglądem uaktywni się na okres 2 minut i po tym czasie urządzenie powróci do trybu czuwania. W celu dalszej kontynuacji rozmowy należy powtórnie wcisnąć przycisk wywołania na module zewnętrznym lub wcisnąć kolejno przyciski: podglądu i prowadzenia rozmowy na module wewnętrznym. Odpowiednia jasność obrazu, nasycenie kolorów, głośność rozmowy i melodię gongu możemy ustawić potencjometrami i przełącznikami przedstawionymi na Rys. 1.

Istnieje możliwość uruchomienia kamery urządzenia w celu dyskretnej obserwacji tego, co dzieje się na zewnątrz bez konieczności wywołania z zewnątrz. Uruchamianie tej funkcji odbywa się poprzez wciśnięcie przycisku podglądu 📁. W tym momencie na monitorze pojawia się obraz podglądu, który zniknie automatycznie po ok. 40 sekundach. Na czas działania funkcji podglądu głośnik modułu zewnętrznego pozostaje wyłączony.

CZYSZCZENIE I KONSERWACJA POSZCZEGÓLNYCH ELEMENTÓW ZESTAWU

W wypadku zabrudzenia monitora czy kamery należy je czyścic wyłącznie miękką, lekko wilgotną szmatką z dodatkiem niewielkiej ilości środków myjących przeznaczonych do mycia elementów z tworzyw sztucznych.

UWAGA:

• Używanie środków myjących opartych na bazie rozpuszczalników, benzyn itp. oraz środków zawierających substancje ścierne jest niedopuszczalne!
• W wypadku blokowania się przycisku znajdującego się na module zewnętrznym należy go oczyścić używając wyłącznie środka penetrująco - konserwującego w sprayu (np. WD-40). Środek taki należy rozpylić na przycisk i pozostawić do wyschnięcia.

ZANIM WEZWIESZ SERWIS - PORADY PRAKTYCZNE

Przed oddaniem urządzenia do naprawy prosimy o przejrzenie poniższej listy, zawierającej kilka przykładów nieprawidłowego działania. Byeć może problem nie będzie wymagał interwencji serwisu. Poniższe ogólne porady nie uwzględniają objawów spowodowanych niewłaściwym połączeniem modułów systemu.

OBJAW MOŻLIWE ROZWIĄZANIE
Brak zasilania monitora	Sprawdź, czy urządzenie jest podłączone do sieci. Sprawdź zasilanie w gniazdku, podłączając inne urządzenie.
Brak obrazu na monitorze	Sprawdź czy została zachowana prawidłowa kolejność umieszczenia poszczególnych przewodów we wtyku łączącym kamerę zewnętrzną z monitorem. Poszczególne przewody łączące z moduł wewnętrzny z zewnętrznym muszą być połączone zgodnie ze schematem połączeniowym (patrz rys. 10).
Obraz na monitorze jest bardzo jasny	Sprawdź czy kamera nie jest oświetlana bezpośrednio padającymi promieniami światła (np. stońce, reflektory, oświetlenie uliczne), w tym przypadku konieczna będzie zmiana położenia modułu zewnętrznego.
Podczas prowadzenia rozmowy lub używania funkcji „podglądu” na ekranie monitora pojawiają się przypadkowe zakłócenia	Należy wykluczyć możliwość oddziaływania na zestaw silnych pół elektromagnetycznych, które mogą generować np. telefony komórkowe czy inne urządzenia telekomunikacyjne .
Obraz na monitorze jest „zamglony”	Należy sprawdzić, czy zewnętrzna obudowa kamery nie jest zabrudzona. W razie konieczności należy ją wyczyścić, postępując zgodnie z zaleceniami punktu, dotyczącego konserwacji i czyszczenia. W wyniku zmian temperatury zewnętrznej na module kamery może osadzać się rosa a w okresie zimowym obudowa może ulegać oszronieniu. W wypadku wody można ją usunąć poprzez wytarcie miękką szmatką. Podobnie szron można usunąć używając ogrzanej szmatki. Nigdy nie należy używać przedmiotów mogących porysować plastikową osłonę kamery.
Przy niewystarczającym oświetleniu modułu zewnętrznego obraz na monitorze jest mniej wyraźny i zanikają kolory	Jest to zjawisko normalne, występujące przy niedostatecznym oświetleniu modułu zewnętrznego zawierającego tego typu kamerę kolorową. W celu poprawienia jakości obrazu w nocy, należy zastosować dodatkowe oświetlenie zewnętrzne w pobliżu kamery.

SPECYFIKACJA TECHNICZNA ZESTAWU VDP-45A3

ZESTAW
Monitor VDA-45A3
Kaseta zewnętrzna VDA-78A3
Zasilacz VZA-63A3
Napięcie zasilania	12 V DC
Parametry sygnału wideo 1Vp-p 75 Ohm CCIR
Ilość przewodów łączących 4
Ilość obsługiwanych lokali 1
Ilość obsługiwanych wejść 1
Możliwa rozbudowa Tak
MONITOR
Pobór mocy monitora - czuwanie / praca 2 W / 7 W
Wielkość ekranu monitora 7"
Typ ekranu Kolor TFT-LCD
Rozdzielczość ekranu 800 × 480 pikseli
Ilość melodii gongu	16
Głośnomówiący	Tak
Temperaturowy zakres pracy monitora	0°C ~ +40°C
Wymiary monitora (W x SZ x G)	141 x 209 x 19 mm
Waga netto monitora	400 g
KASETA ZEWNETRZNA
Pobór mocy kasety zewnętrznej (czuwanie / praca)	0,2 W / 5 W
Rozdzielczość obrazu 700 TVL
Kąt widzenia kamery w poziomie	50°
Typ przetwornika kamery Kolor CMOS 1/4"
Czas aktywacji rygla Zależne od monitora (przycisk chwilowy)
Materiał obudowy	Tworzywo sztuczne
Ilość wyjść przekaźnikowych	1 (N.O. max 1A/ 24V DC)
Sposób montażu kasety zewn.	Natynkowy
Oświetlenie nocne	4 diody LED (podczerwierń)
Daszek ochronny	Tak
Współczynnik ochrony	IP44
Temperaturowy zakres pracy kasety	-15°C ~ +50°C
Wymiary kasety zewn. (W x SZ x G)	127 x 51 x 47 mm
Waga netto kasety 185 g
RODZAJ PRZEWODU ŁĄCZĄCEGO ELEMENTY ZESTAWU (element wyposażenia dodatkowego)
Przewód łączący moduł zewnętrzny z wewnętrznym - rodzaj zależny od warunków eksploatacji (ziemny lub napowietrzny)	4-żyłowy o maksymalnej długości 100 metrów, powyżej tej długości mogą się pojawić zakłócenia uniemożliwiające prawidłową pracę urządzenia
Przekrój poszczególnych żył przewodu	od 0,5 mm2 do 0,75 mm2
