INSTRUKCJA OBSŁUGI WDP-09G7 Eura
Sygnalizacja akustyczna
Przewodowy
Zasilanie sieciowe
Instrukcja instalacji:
- Zaleca się, aby montażu dzwonka dokonała osoba posiadająca stosowne kwali kacje i uprawnienia.
- Instalacja powinna być wykonana przewodem o przekroju od 0,5mm² do 2,5mm² o napięciu znamionowym min. 300/500V i odpowiednim w zastanych warunków.
- Dzwonek zasilany jest napięciem sieciowym o wartości 230V AC.
- Przewód fazowy instalacji dzwonkowej powinien być zabezpieczony przed skutkami zwarć i przeciążeń za pomocą wyłącznika nadmiarowoprądowego lub bezpiecznika topikowego o odpowiednio dobranej charakterystyce i wartości prądu znamionowego.
- Przed rozpoczęciem czynności łączeniowych, należy odłączyć napięcie zasilające. Należy upewnić się za pomocą właściwego przyrządu pomiarowego, że w instalacji panuje stan beznapięciowy.
- Zdjąć zaślepkę i odkręcić śrubę, a następnie za pomocą wkrętaka płaskiego podważzyć pokrywę i zdjąć obudowę.
- Ustalić miejsce montażu dzwonka na ścianie, wykonać dwa otwory, odpowiadające otworom montażowym w podstawie i osadzić w nich kołki rozporowe.
- Przez otwór w podstawie przełożyć przewody instalacji i ją przymocować, wkręcając wkręty do osadzonych wcześniej kołków rozporowych. Należy zwrócić uwagę na prawidłowy sposób montażu podstawy, aby ułożona była w pionie.
- Odizolować конце przewodów instalacji na długości 10mm i przyłączyć je do odpowiednich zacisków.
- Założyć pokrywę i włączyć napięcie 230V AC zasilające instalację.
- Sprawdzić działanie dzwonka przez naciśnięcie przycisku.
UWAGA!
Zawsze przed zdjęciem pokrywy dzwonka należy upewnić się, że w instalacji występuje stan beznapięciowy.


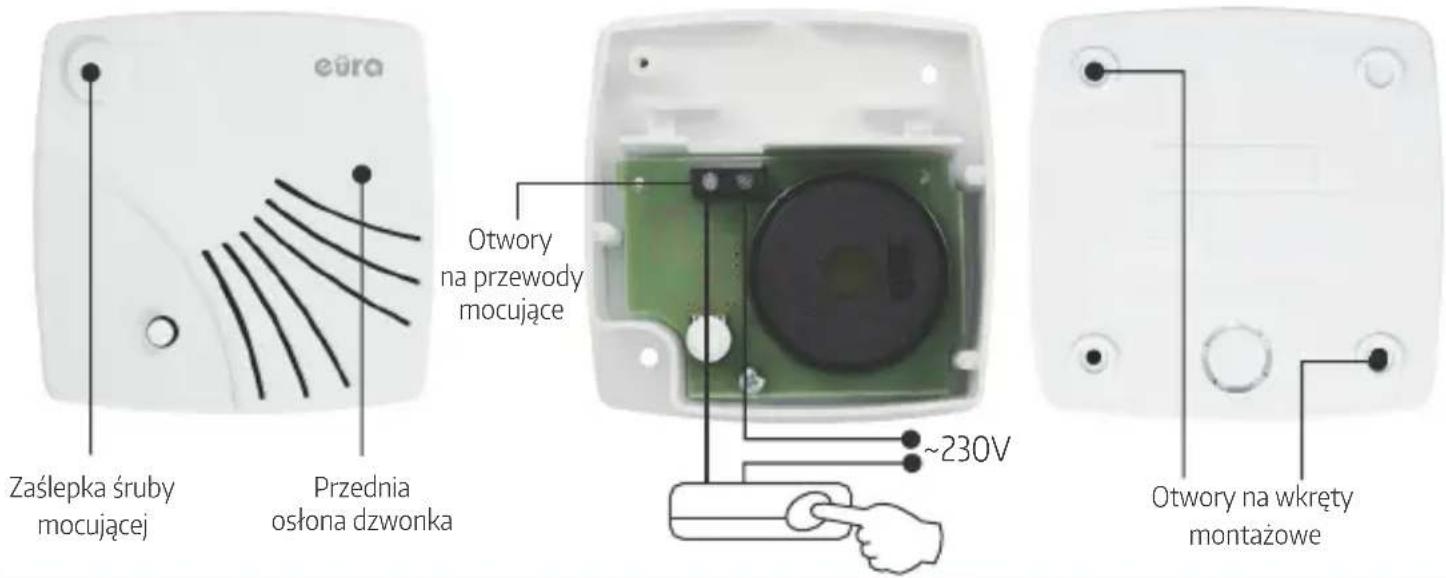

euro Zaślepka śruby mocującej Przednia osłona dzwonka Otwory na przewody mocujące ~230V Otwory na wkręty montażoweDZWONEK PRZEWODOWY
WDP-09G7
ELEKTRONICZNY
Charakterystyka urządzenia:
• Dzwonek elektroniczny
- Poziom głośności okolo 75 dB
- Obudowa z tworzywa sztucznego
- Zasilanie napięciem sieciowym AC 230V
- Wymaga połączenia kablowego o przekroju 0,5-2,5 mm ^2
DANE TECHNICZNE
| Głośność | 75 dB |
| Stopień ochrony urządzenia | IP20 |
| Zasilanie urządzenia | AC 230V |
| Materiał wykonania | tworzywo sztuczne |
| Ilość melodii | 1 |
| Temperaturowy zakres pracy urządzenia | 0°C ~ +50°C |
| Pobór mocy | 2VA |
| Waga netto | 105 g |
Zużyte urządzenie elektryczne lub elektroniczne nie może być składowane (wyrzucone) wraz z innymi odpadami pochodzącymi z gospodarstw domowych. Aby uniknąć szkodliwego wpływu na środowisko naturalne i zdrowie ludzi, zużyte urządzenie należy składować w miejscach do tego przeznaczonych. W celu uzyskania informacji na temat miejsca i sposobubezpiecznego składowania zużytego produktu należy zwrócić się do organu władz lokalnychlub rmy zajmującej się recyklingiem odpadów.
ElektroEko
Organisacja Odysku Igruota Elsutyuanego i Elsutyuanego SA
Informacje na temat miejsc zbierania zużytego sprzętu elektrycznego i elektronicznego znaleźć można na stronie organizacji odzysku
http://www.elektroeko.pl
nr rej. GIOŚ: E0011703WBW
Deklaracja zgodności UE do niniejszego urządzenia znajduje na stronie internetowej: http://www.eura-tech.eu
ul. Przemysłowa 35A, 84-200 Wejherowo, Poland
www.eura-tech.eu
