INSTRUKCJA OBSŁUGI DB-70G7 Eura
Uwaga: Przed montażem gongu należy upewnić się, że na przewodach zasilających nie ma napięcia
Uwaga: Montaż gongu powinna wykonać osoba posiadająca odpowiednie kwalifikacje
- Wyłączyć zasilanie obwodu instalacji dzwonkowej
- Oddzielić przednią osłone od podstawy gongu, podważając zaczepy wkrętakiem w górnej i dolnej części osłony
- Poprzez 2 otwory w podstawie gongu odznaczyć w dogodnym miejscu na ścianie miejsca na 2 otwory mocujące
- W oznaczonych na ścianie miejscach wywiercić 2 otwory i umieścić w nich kołki rozporowe
- Poprzez duży otwór w podstawie gongu przeprowadzić przewody zasilające do wewnątrz podstawy
- Przymocować podstawę gongu do ściany za pomocą 2 wkrętów montażowych
- Podłączyć końców przewodów zasilających do listwy zaciskowej gongu
- Założyć przednią osłonę na zamocowana do ściany podstawę
- Włączyć zasilanie obwodu instalacji dzwonkowej
- Przetestować działanie gongu naciskając przycisk dzwonkowy

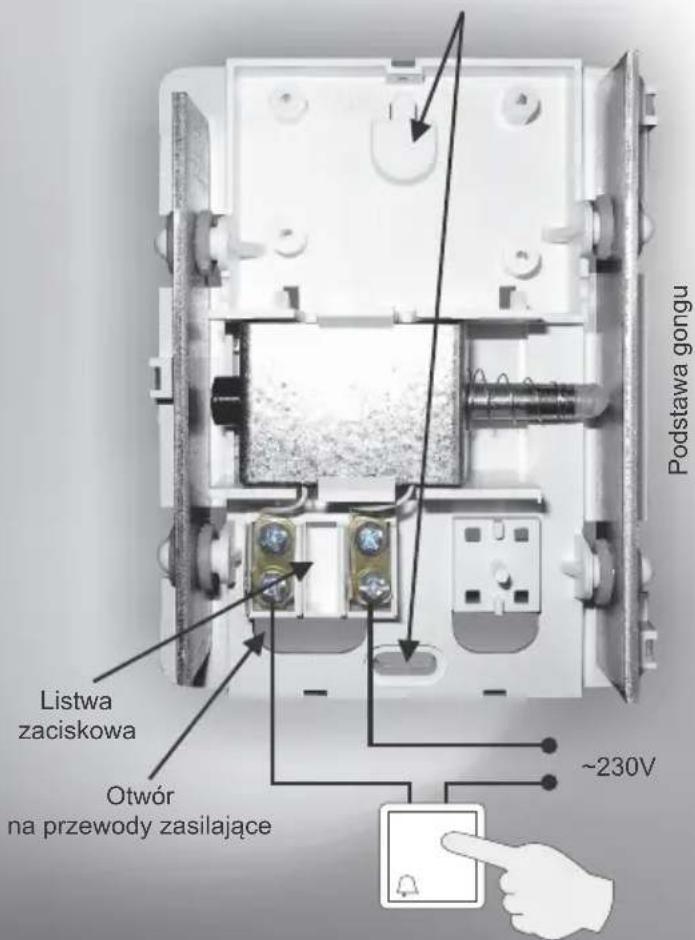

Otwory na wkręty montażowe

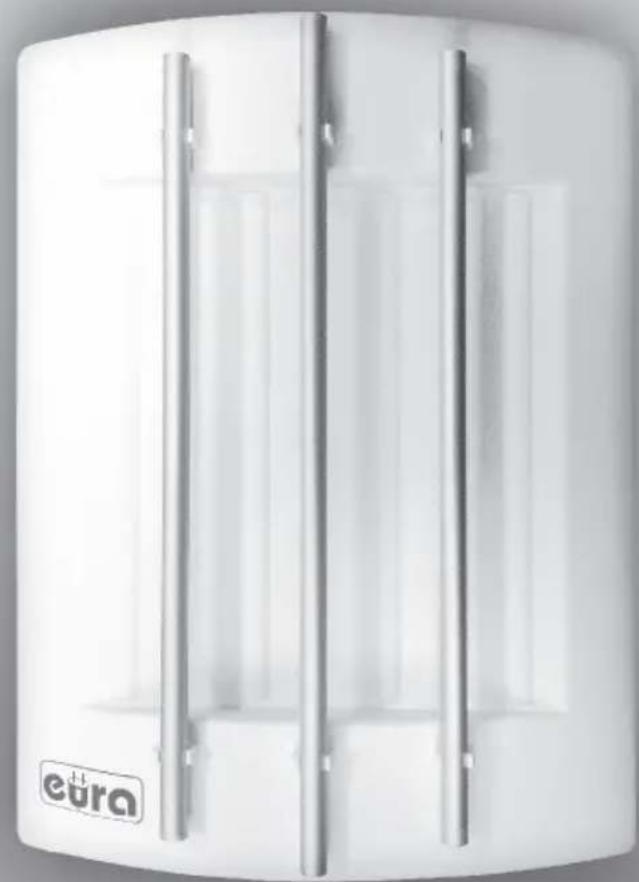

Przednia ostona gongu


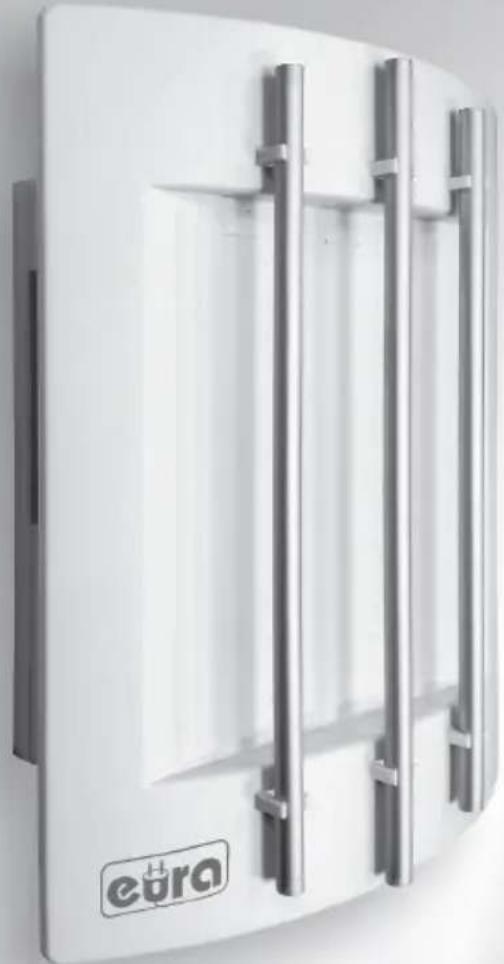

DB-70G7
GONG DWUTONOWYGO
CHARAKTERYSTYKA URZĄDZENIA
ż Gong elektromechaniczny
ż Dwutonowy dźwięk
¿ Poziom głośności około 70 dB
ż Łatwy montaż
¿ Obudowa z tworzywa sztucznego
¿ Stopień ochrony IP20
ż Nowoczesne wzornictwo
ż Niskie zużycie energii
¿ Trudnopalna obudowa
Zużyte urządzenie elektryczne lub elektroniczne nie może być składowane (wyrzucone) wraz z innymi odpadami pochodzącymi z gospodarstw domowych. Aby uniknąć szkodliwego wpływu na środowisko naturalne i zdrowie ludzi, zużyte urządzenie należy składować w miejscach do tego przeznaczonych. W celu uzyskania informacji na ternat miejsca i sposobu bęzpiecznego składowania zużytego produktu należy zwrócić się do organizu władz lokalnych lub firmy zaimuiacei sie recyklingziem odpadów – Dz.U. nr 180 poz. 1495 z dn.29.07.2005.
Informacje na temat miejsc zbierania zużytego sprzętu elektrycznego i elektronicznego znaleźć można na stronie organizacji odzysku http://www.elektroeko.pl nr rej.
nr rej. GIOS: E0011703W
KOMFORT • BEZPIECZEŃ STWO • WYSOKA JAKOŚ
84-200 Wejherowo ul. Przemysłowa 35A
POLAND
www.eura-tech.eu
