Typ produktu	Inteligentny przełącznik bezprzewodowy
Model	WSM16-4
Marka	Avatto
Wymiary (dł. x szer. x wys.)	45 mm x 45 mm x 20 mm
Waga	50 g
Zasilanie	12 V DC, 500 mA
Liczba kanałów	4
Maksymalne obciążenie na kanał	10 A przy 230 V AC
Komunikacja	Wi-Fi 2.4 GHz, obsługa Zigbee lub Z-Wave (opcjonalnie)
Zasięg sygnału	30 m w otwartej przestrzeni
Aplikacja mobilna	Kompatybilna z aplikacją Avatto (Android/iOS)
Współpraca z asystentami głosowymi	Amazon Alexa, Google Assistant
Funkcja harmonogramu	Tak, konfigurowalne harmonogramy czasowe
Zdalne sterowanie	Tak, przez aplikację lub asystenta głosowego
Bezpieczeństwo	Zabezpieczenie przed przeciążeniem i zwarciem
Materiał obudowy	Tworzywo sztuczne, samogasnące
Montaż	Na szynie DIN lub w puszce montażowej
Temperatura pracy	-10°C do +50°C
Wilgotność pracy	10% - 90% bez kondensacji
Czyszczenie	Przecierać suchą szmatką; nie używać środków chemicznych
Części zamienne	Brak wymiennych części użytkowych

Często zadawane pytania - WSM16-4 Avatto

Jak podłączyć Avatto WSM16-4 do sieci Wi-Fi?

Pobierz aplikację Avatto na swój smartfon, zarejestruj się, a następnie dodaj urządzenie. W trakcie konfiguracji wybierz sieć Wi-Fi 2.4 GHz i postępuj zgodnie z instrukcjami w aplikacji.

Jaki jest maksymalny prąd na kanał w przełączniku WSM16-4?

Maksymalne obciążenie dla pojedynczego kanału wynosi 10 A przy napięciu 230 V AC.

Czy WSM16-4 współpracuje z Amazon Alexa i Google Home?

Tak, przełącznik jest kompatybilny z Amazon Alexa i Google Assistant. Wymaga wcześniejszej integracji przez aplikację Avatto.

Jak zresetować urządzenie do ustawień fabrycznych?

Przytrzymaj przycisk na urządzeniu przez ok. 10 sekund, aż dioda zacznie migać. Zwolnij przycisk – urządzenie zresetuje się do ustawień fabrycznych.

Czy można używać WSM16-4 z aplikacją innej firmy?

Urządzenie działa wyłącznie z aplikacją Avatto. Aplikacje innych firm nie są obsługiwane bezpośrednio.

Jaki jest zasięg Wi-Fi w przełączniku Avatto?

W otwartej przestrzeni zasięg wynosi około 30 metrów. Wewnątrz budynków może być mniejszy ze względu na przeszkody.

Czy WSM16-4 obsługuje harmonogramy czasowe?

Tak, w aplikacji Avatto możesz ustawić harmonogramy włączania/wyłączania dla każdego kanału.

Jakie zabezpieczenia posiada przełącznik WSM16-4?

Urządzenie wyposażono w zabezpieczenie przed przeciążeniem i zwarciem, co chroni podłączone urządzenia.

Czy można sterować przełącznikiem bez dostępu do Internetu?

Tak, poprzez aplikację w lokalnej sieci Wi-Fi lub ręcznie przyciskami na urządzeniu. Zdalne sterowanie przez Internet wymaga połączenia z siecią.

Jaki jest pobór mocy w trybie czuwania?

Przełącznik pobiera poniżej 1 W w trybie gotowości.

INSTRUKCJA OBSŁUGI WSM16-4 Avatto

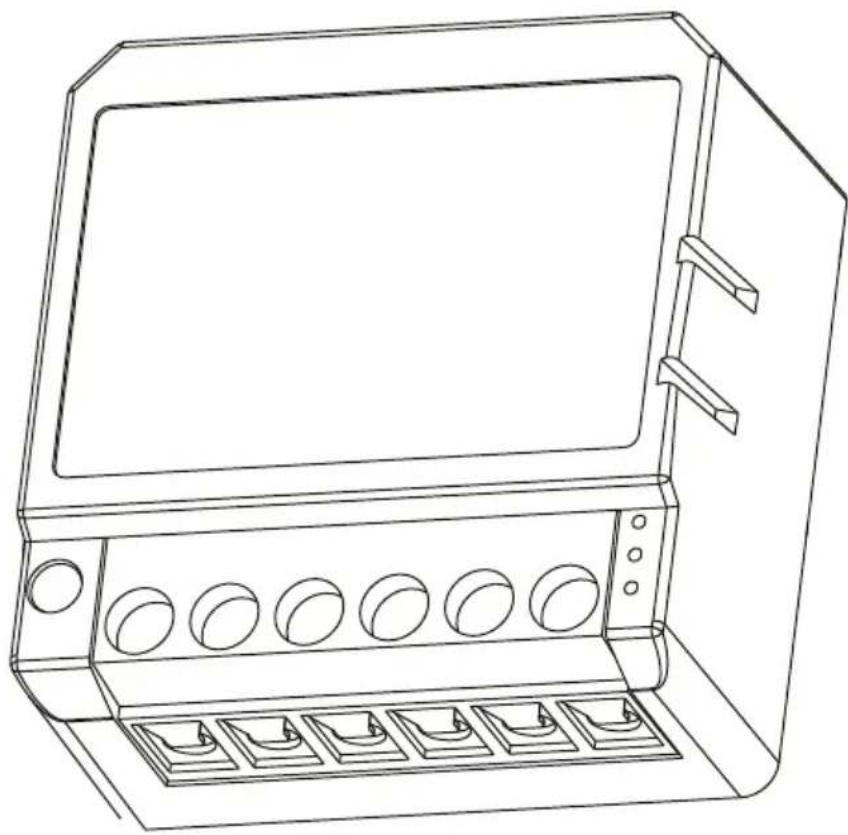

Inteligentnyprzełącznikdopuszkowy

Wi-FiAvatto

Nazwaproduktu: Inteligentnyprzełącznikdopuszkowy

Napięcie:AC100-240V50/60Hz

Max.obciążenie:LED4x150W,4x2.5A

Częstotliwość pracy:2,412GHz-2,484GHz

Temperaturapracy:-10°C+40°C

Protokoły:WIFIIEEE802.11b/g/n

Zasięgdziałania:<100m

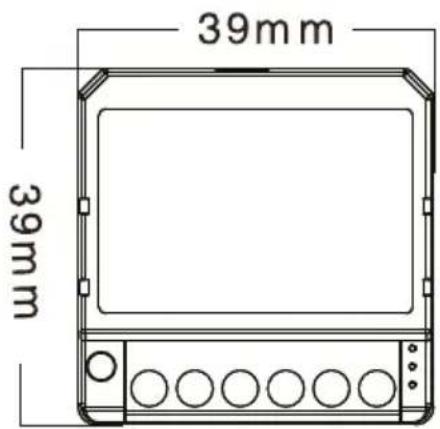

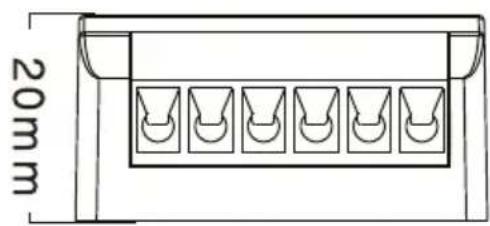

Wymiary:39x39x20mm

Stopień ochrony:IP:IP20

Certyfikaty:CEROHS

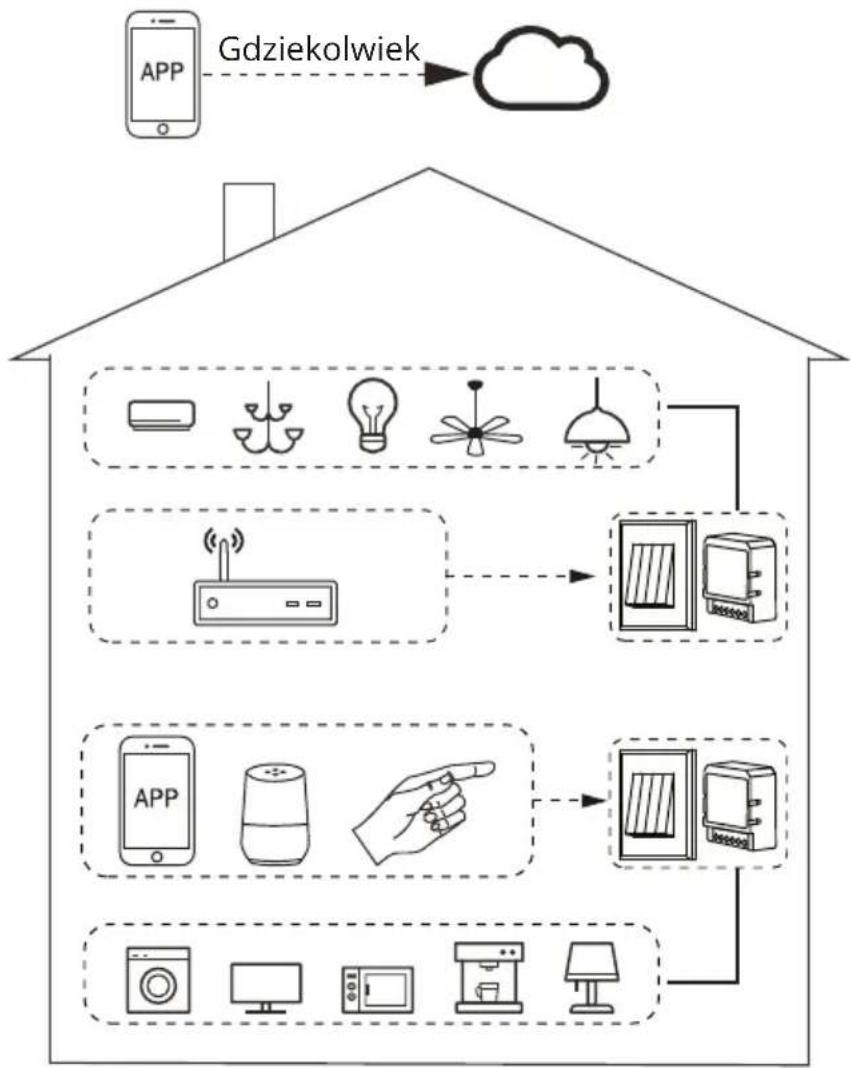

Możliwość sterowania urządzeniem z dowolnego miejsca wdowolnymczasiedziękiaplikacji.

Zegar sterujący (timer)

Sterowaniegłosowe- pracujezGoogleHome

Sterowaniegłosowe- pracujezAmazonAlexa

Dzieleniesię urządzeniem

Możliwości sterowania urządzeniem wewnątrz domu

Aplikacja

Manualnaobstuga przełącznika

INSTALACJA

WAŻNE

1. Instalacja musi być przeprowadzona przez wykwalifikowanego elektrykazgodniezlokalnymiprzepisami.
2. Urządzenie należy przechowywać w miejscu niedostępnym dla dzieci.
3. Przechowywać urządzenie z dala od wody, wilgoci lub gorącegośrodowiska.
4. Zainstaluj urządzenie z dala od źródeł silnego sygnału takich jak kuchenka mikrofalowa, które mogą powodować zakłócenia sygnału, co może doprowadzić do nieprawidłowego działaniaurządzenia.
5. Przeszkodawpostacibetonowejścianylubmetalowych materiałamów może zmniejszyć efektywny zasięg działania urządzenia.
6. NIE należy podejmować prób demontażu, naprawy lub modyfikacjiurządzenia.

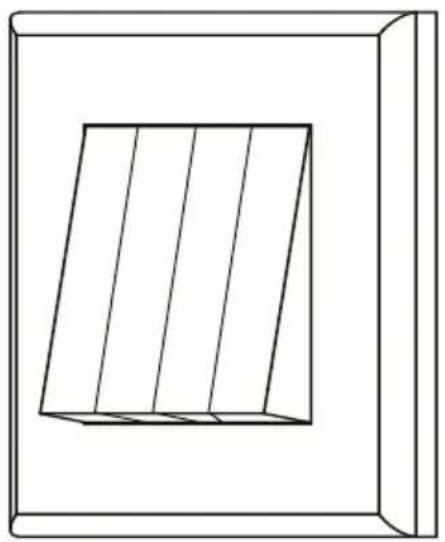

MANUALNENADPISYWANIEFUNKCJI

Terminal modułu przełączającego zastrzega dla użytkownika końcowego dostęp do funkcji ręcznego wymuszenia włączenia/wyłączenia.

Uwagi:

1) Zarówno regulacja na aplikacji, jak i na przełączniku może nadpisać się nawzajem, ostatnia regulacja pozostaje w pamięci.
2) Sterowanie zaplikacjijestzsynchronizowanezprzełącznikiem ręcznym.

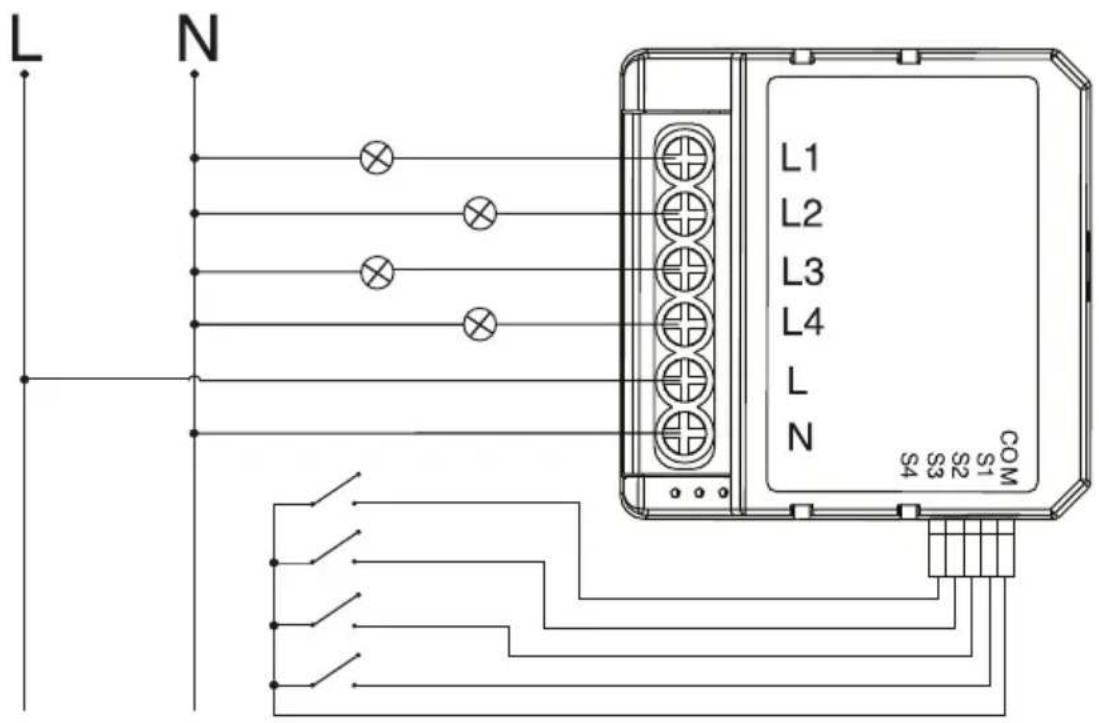

Instrukcjeischematyokablowania

1. Wyłącz zasilanie przed przystąpieniem do jakichkolwiek prac związanychzinstalacją elektryczną.
2. Podłącz przewody zgodnie ze schematem elektrycznym.
3. Włóż moduł do puszki przyłączeniowej.
4. Włącz zasilanie i postępuj zgodnie z instrukcjami konfiguracji modułuwyłącznika.

Sterowanie pojedyncze

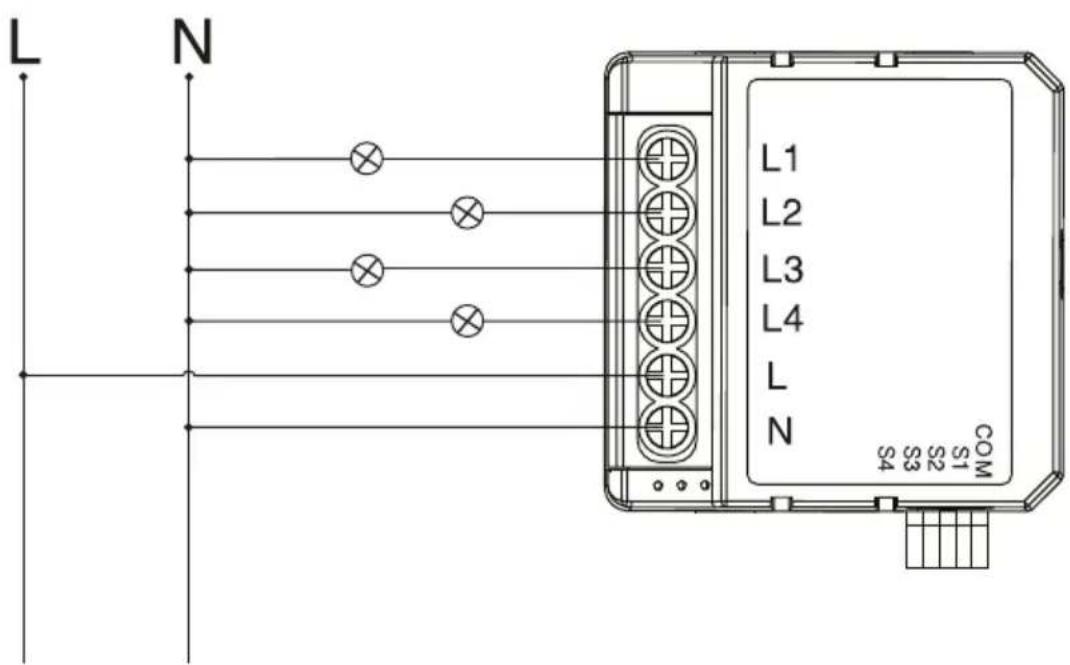

Bezprzełącznika

Podwójnyprzełącznik

Pytanie: Brak możliwości konfiguracji. Co należy zrobić?

Rozwiązanie:

a) Sprawdź, czyprzełącznik jestwłączony
b) Upewnij się, że Twój smartfon oraz urządzenie są podłączone dotejsamejsieciWi-Fi2,4GHz
c) Upewnij się, że siła sygnału Wi-Fi jest wystarczająco mocna
d) Upewnij się, że hasło w aplikacji jest prawidłowe
e) Upewnij się, że oklablowanie urządzenia jest prawidłowe

Pytanie: Jakie urządzenia mogą być podłączone do przełącznika?

Odpowiedź: Większość domowych urządzeń elektrycznych takichjaklampy, pralka, ekspresdokawyitp.

Pytanie: Co się stanie, gdy nie będzie sygnału sieci Wi-Fi?

Odpowiedź: Nadal będzie można sterować urządzeniem poprzez manualną obsługę przełączika. Kiedy sygnał sieci Wi-Fi pojawi się, urządzenie podłączone do modułu przełącznika automatycznie połączysię zsiecią Wi-Fi.

Pytanie: Conależyzrobić wprzypadkuzmianysieciWi-Filub zmianyhasła?

Odpowiedź: Należy ponownie podłączyć moduł przełącznika Wi-Fi do nowej sieci Wi-Fi zgodnie z instrukcją obsługi aplikacji.

Pytanie: Jakzresetować urządzenie?

Odpowiedź: Włącz/wyłącz urządzenie 5 razy, aż wskaźnik zacznie migać.

INSTRUKCJA OBSŁUGI APLIKACJI

Zeskanuj kod QR, aby pobrać aplikację Tuya Smart, możesz również wyszukać słowo kluczowe "Tuya Smart" w App Store lub Google Play, aby pobrać aplikację

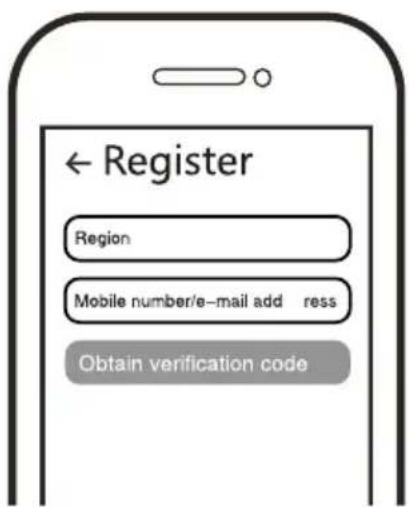

Zaloguj się lub zarejestruj swoje konto za pomocą numeru telefonu komórkowego lub adresu e-mail. Wpisz kod weryfikacyjny wysłany na komórkę lub skrzynkę pocztową, a następnie ustaw hało logowania. Kliknij w opcję „Create Family”, aby wejść do aplikacji.

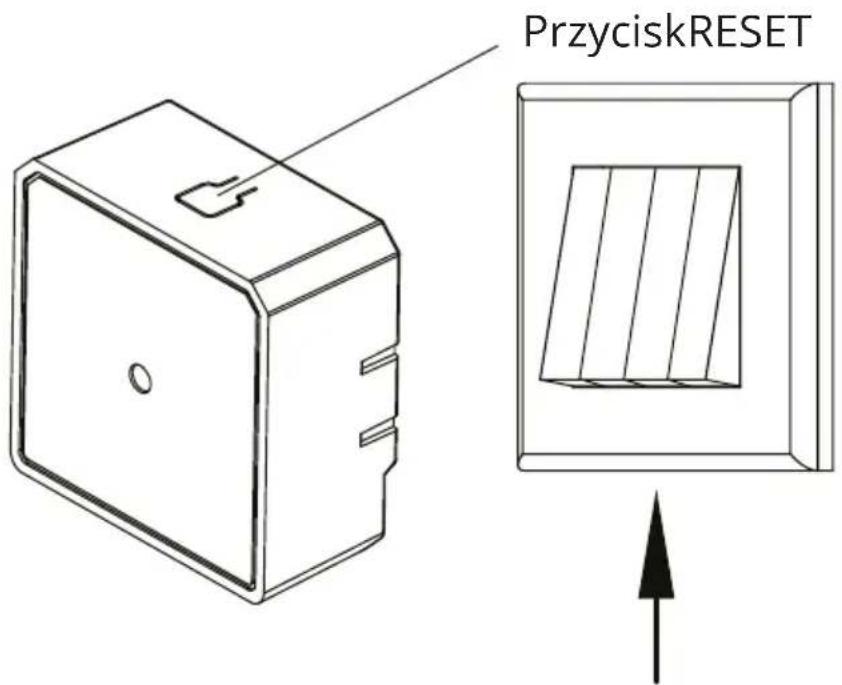

Po wykonaniu okablowania przełącznika należy nacisnąć i przytrzymać przyciskresetprzezokoło10sekundlub włączyć/wyłączyć przełącznik manualnie 5 razy pod rząd, aż do momentu kiedy wskaźnik zacznie szybko migać sygnalizując parowanie.

1. DopasowanieprotokołówBluetooth/Wi-Fi

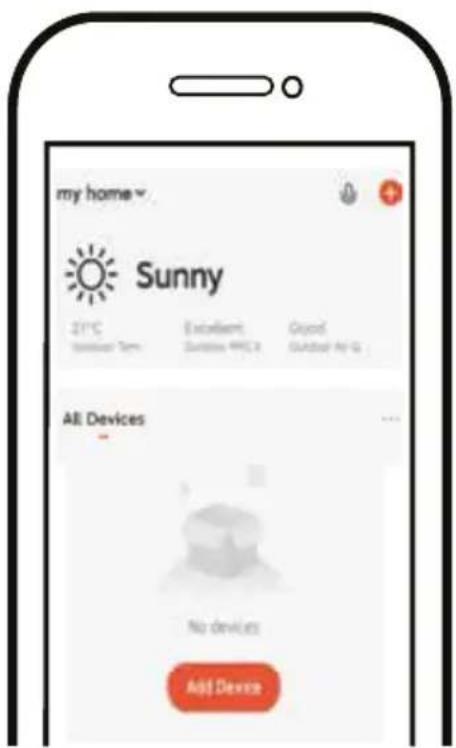

2. Włącz Bluetooth, kliknij „+”, a następnie postępuj zgodnie z instrukcją wyświetlaną na ekranie, aby dokonać parowanie.

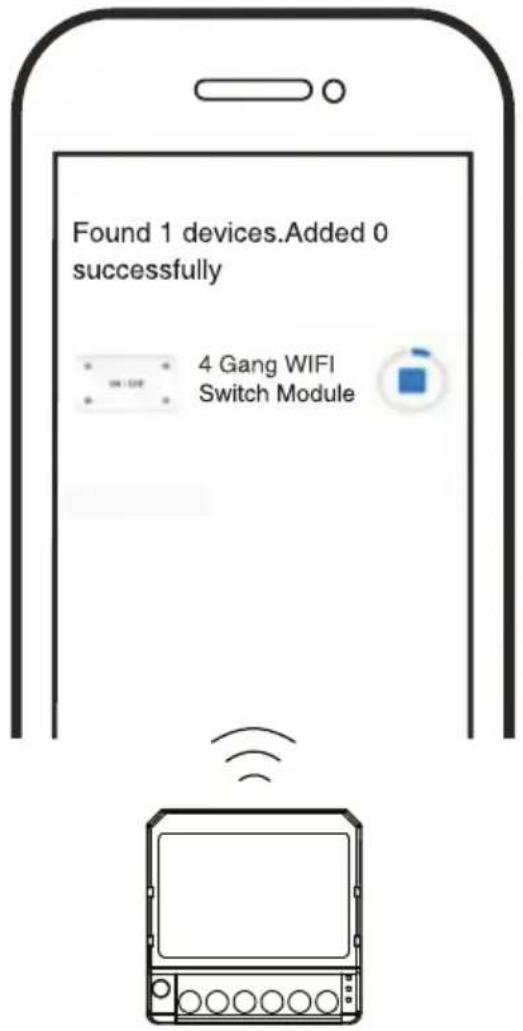

Nawiązanie połączenia może wynieść około 10-120 sekund, wzależnościodstanusieci.

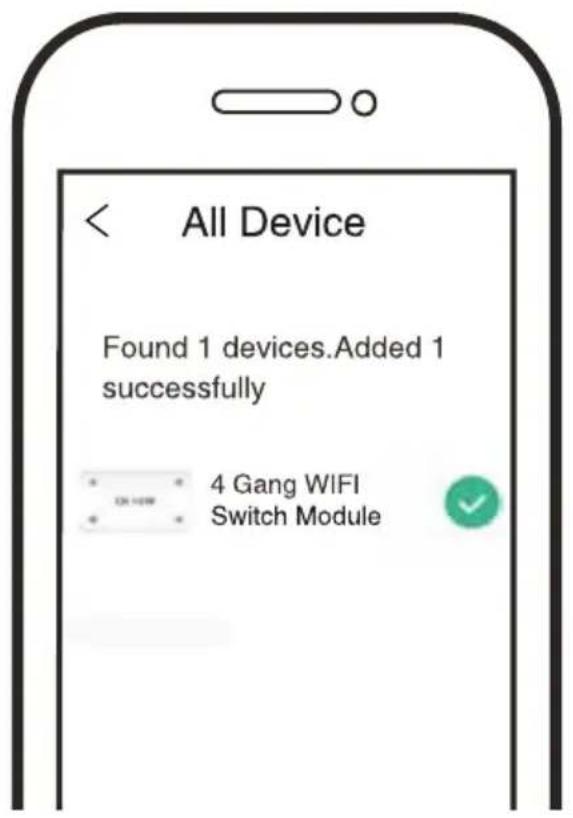

6 Możesz już sterować swoim urządzeniem za pomocą smartfona.

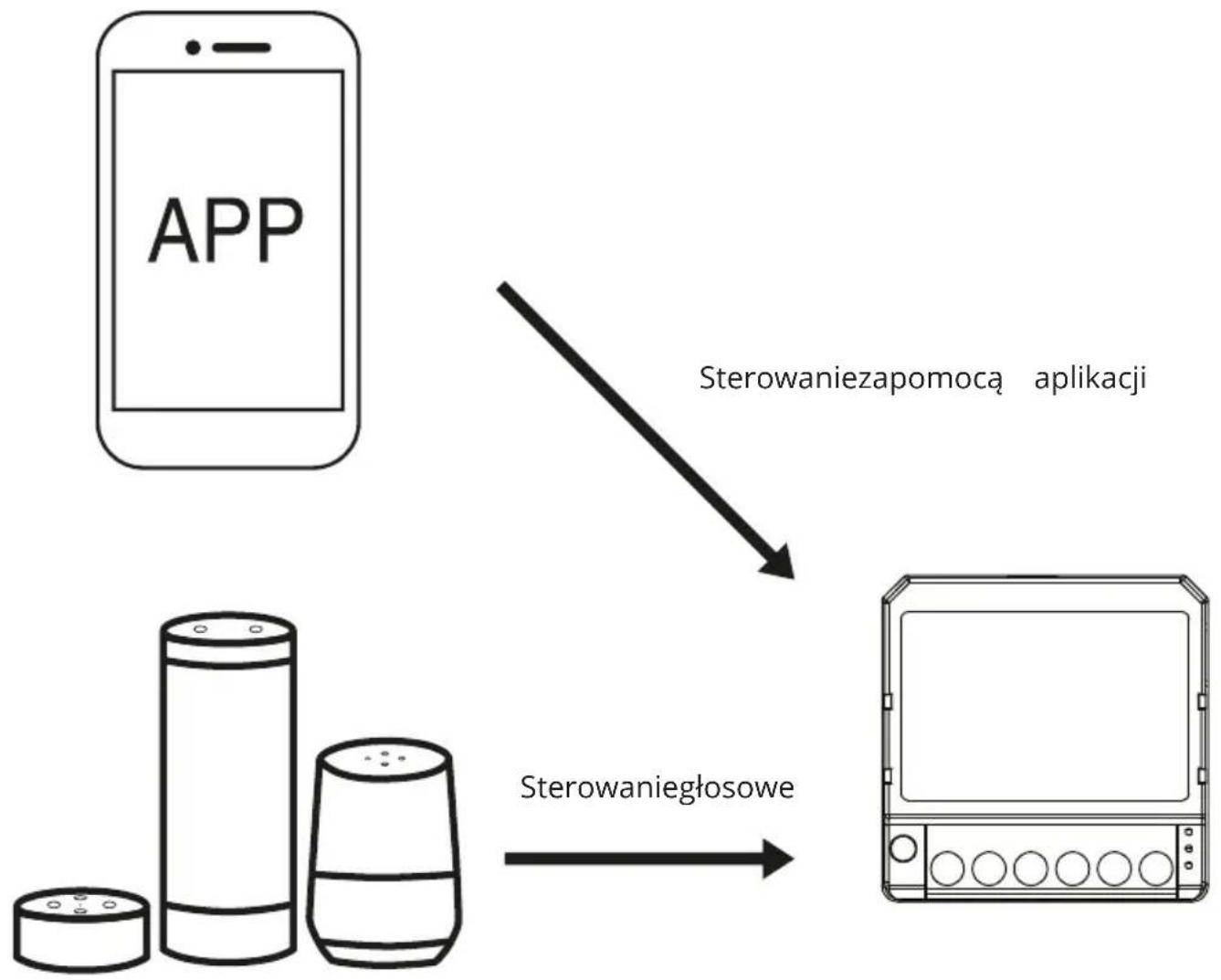

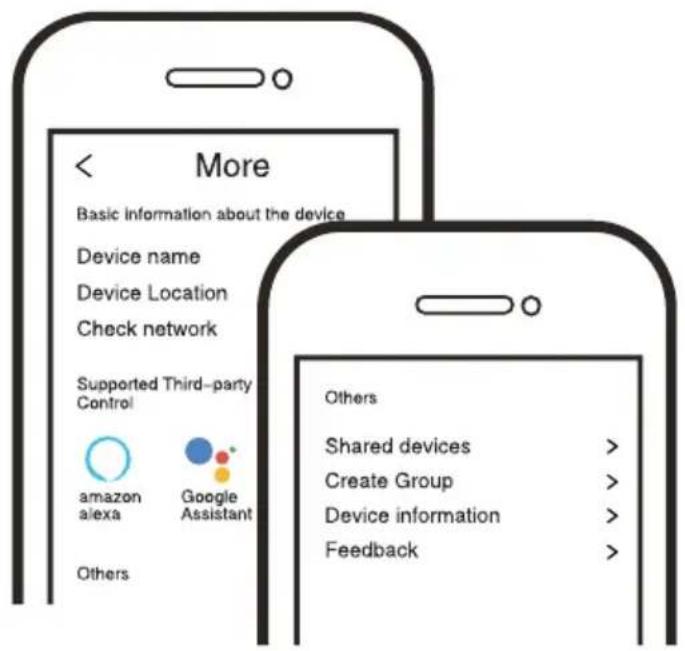

7 Jeżeli chcesz skorzystać z funkcji sterowania głosem połącz się z Amazon Alexa lub Google Assistant. Możesz również udostępnić urządzenie innym osobom.
    C[Steurowość wąsztu wąsztu wąsztu wąsztu wąsztu wąsztu wąsztu wąsztu wąsztu wąsztu wąsztu wąsztu wąsztu wąsztu wąsztu wąsztu wąsztu wąsztu wąsztu wąsztu wąszt u wąsztu wąsztu wąsztu wąsztu wąsztu wąsztu wąsztu wąsztu wąsztu wąsztu wąsztu wąsztu wąsztu wąsztu wąsztu wąsztu wąsztu wąsztu wąsztu wąsztuswąsztu wąsztu wąsztu wąsztu wąsztu wąsztu wąsztu wąsztu wąsztu wąsztu wąsztu wąsztu wąsztu wąsztu wąsztu wąsztu wąsztu wąsztu wąsztu wąsztu u wąsztu wąsztu wąsztu wąsztu wąsztu wąsztu wąsztu wąsztu wąsztu wąsztu wąsztu wąsztu wąsztu wąsztu wąsztu u u u u u u u u u u u u u u u u u u u u u u u u u u u u u u u u u u u u u u u u u u u u u u u u u u u u u u u u u u u u u u u u u u u u u u u u u u u u u u u u u u u u u u u u u u u u u u u u u u u u

Sterujwłatwyiwygodnysposóbswoimiurządzeniami domowymizapomocą aplikacjizdowolnegomiejsca odowolnejporze.

Uproszczona deklaracja zgodności

Wyrób jest zgodny z dyrektywą Parlamentu Europejskiego i Rady 2014/53/UE z dnia 16 kwietnia 2014 r. w sprawie harmonizacji ustawodawstw państw człon-kowskich dotyczących udostępniania na rynku urządzeń radiowych i uchylającą dyrektywę 1999/5/WE.

Częstotliwość radiowa: Bluetooth:2402MHz-2480MHz Wi-Fi:2412MHz-2472MHz Maksymalnamocczęstotliwościradiowej: Bluetooth:od4,11dBmdo4,47dBm Wi-Fi:2,4G11bod17,47dBmdo18,06dBmWi-Fi2,4G11g:od17,77dBmdo18,35dBmWi-Fi2,4G11n(H20)od16,51dBmdo17,38dBm

Deklaracja zgodności dostępna na stronie internetowej: https://files.innpro.pl/Avatto

Ochronaśrodowiska

Zużyty sprzęt elektroniczny oznakowany zgodnie z dyrektywą Unii Europejskiej, nie może być umieszczany łącznie z innymi odpadami komunalnymi. Podlegaonselektywnejzbiórceirecyklingowiwwyznaczonychpunktach.

Zapewniając jego prawidłowe usuwanie, zapobiegasz potencjalnym, negatywnymkonsekwencjomdłaśrodowiskanaturalnegoizdrowialudzkiego.

System zbierania zużytego sprzętu zgodny jest z lokalnie obowiązującymi przepisami ochrony środowiska dotyczącymi usuwania odpadów. Szczegółowe informacje na ten temat można uzyskać w urzędzie miejskim, zakładzieoczyszczanialubsklepie, wktórymproduktzostał zakupiony.

Produkt spełnia wymagania dyrektyw tzw. Nowego Podejścia Unii Europejskiej (UE), dotyczących zagadnień związanych z bezpieczeństwem użytkowania, ochroną zdrowia i ochroną środowiska, określających zagrożenia, które powinnyzostać wykryteiwyeliminowane.

Niniejszy dokument jest tłumaczeniem oryginalnej instrukcji obsługi, stworzonejprzezproducenta.

Szczegółoweinformacjeowarunkachgwarancjidystrybutora/producenta dostępnenastronieinternetowejhttps://serwis.innpro.pl/gwarancja.

W celu najdłuższego i bezpiecznego możliwego użytkowania produktu należy go regularnie konserwować we własnym zakresie lub przez wyspecjalizowane punktyserwisowe. W przypadkubrakuinformacjiokoniecznychakcjach konserwacyjnych cyklicznych lub serwisowych w instrukcji obsługi należy regularnie, minimum raz na tydzień oceniać odmiennosć stanu fizycznego produktuodfizycznienowegoproduktu. W przypadkuwykrycialubstwierdzenia jakiejkolwiek odmienności należy pilnie powiadomić o tym fakcie sprzedawcę. Brak poprawnej konserwacji i reakcji w chwili wykrycia stanu odmienności i powiadomienia sprzedawcy może doprowadzić do trwałego uszkodzenia produktu, mienia lub zdrowia za co producent i gwarant nie będą ponosić żadnejodpowiedzialności.
