INSTRUKCJA OBSŁUGI WSM16-W3 Avatto

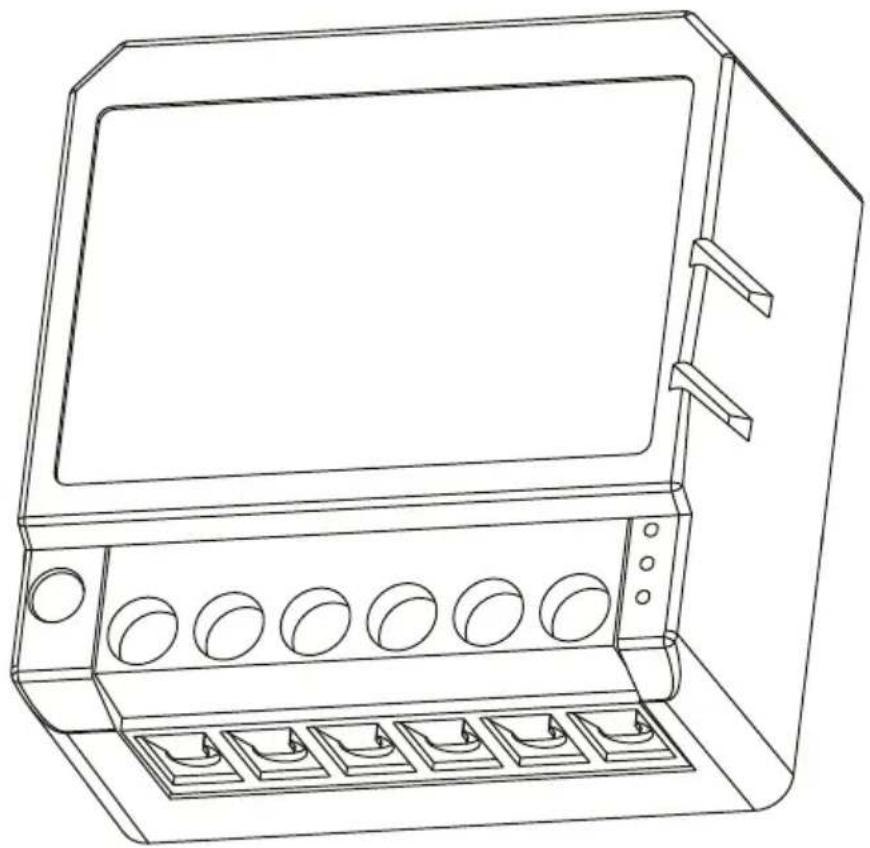

InteligentnyprzełącznikdopuszkowyWi-Fi AvattoWSM16-W3

Rodzajproduktu	3 Gang WIFI Switch Module
Napięcie	AC100-240V 50/60Hz
Max.obciążenie	LED 3x150W 3x3.3A
Częstotliwość pracy	2.412GHz-2.484GHz
Temperaturapracy	-10°C + 40°C
Protokół	WIFI IEEE 802.11b/g/n
Zakresdziałania	<100m

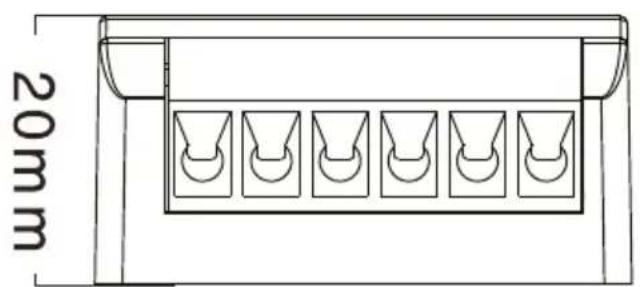

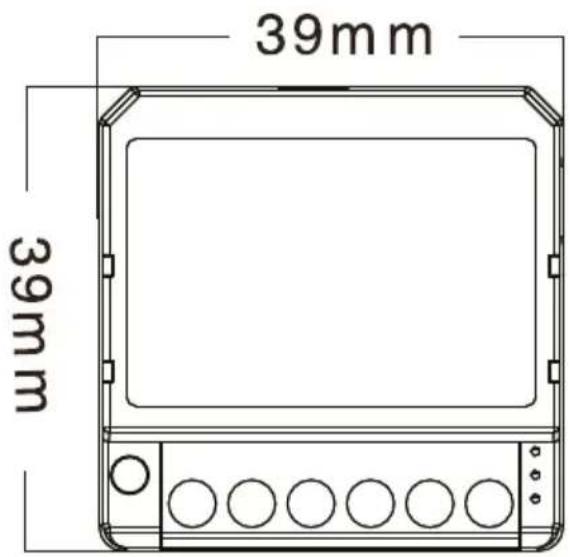

Wymiary	39x39x20 mm
Stopień ochronyIP	IP20
Certyfikaty	CE ROHS

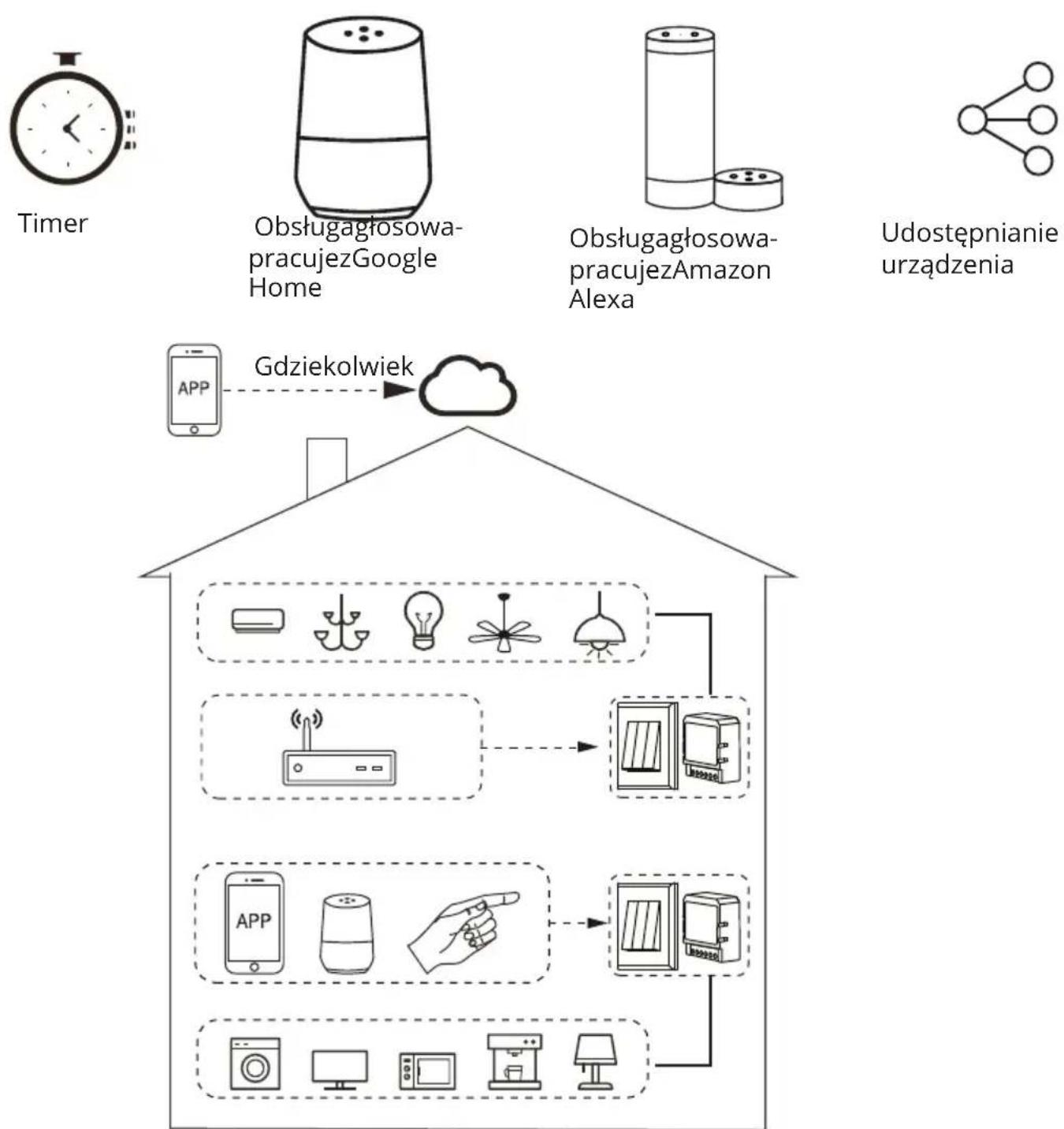

Aplikacjapozwalanasterowanieurządzeniem zdowolnegomiejscawdowolnymczasie.

Obsługaurządzeniawdomu

Aplikacja

Router

1. Instalacja musi być przeprowadzona przez wykwalifikowanego elektrykazgodniezlokalnymiprzepisami.
2. Urządzenie należy przechowywać w miejscu niedostępnym dla dzieci.
3. Przechowuj urządzenie z dala od wody, wilgoci lub gorącego otoczenia.
4. Instaluj urządzenie z dala od źródeł silnego sygnału, takich jak kuchenka mikrofalowa, które mogą spowodować przerwanie sygnału, co może doprowadzić do nieprawidłowej pracy urządzenia.
5. Zasłonięcie urządzenia betonową ścianą lub metalowymi materiałami może zmniejszyć efektywny zasięg działania urządzenia.
6. Nie należy podejmować prób demontażu, naprawy lub modyfikacji urządzenia.

MANUALNEPRZEŁĄCZANIE

Terminal modułu przełączającego może wymusić funkcję ręcznego włączania/wyłączania.

Uwagi:

1) Zarówno regulacja na aplikacji jak i na przełączniku może nadpisać się nawzajem, ostatnia regulacja pozostaje w pamięci.
2) Sterowanie zaplikacjijestzsynchronizowanezprzełącznikiem ręcznym.

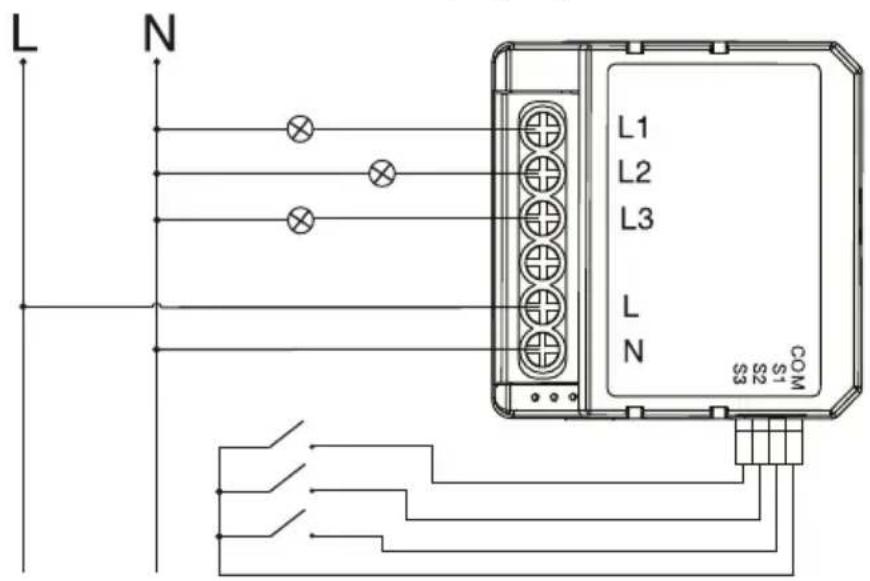

Instrukcjeischematyokablowania

1. Wyłącz zasilanie przed przystąpieniem do jakichkolwiek prac związanychzinstalacją elektryczną.
2. Podłącz przewody zgodnie ze schematem elektrycznym.

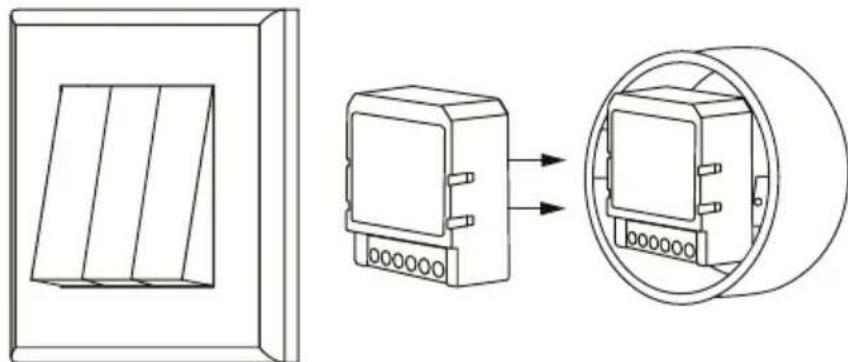

3. Włóż moduł do puszki przyłączeniowej.
4. Włącz zasilanie i postępuj zgodnie z instrukcjami konfiguracji modułuwyłącznika.

Uwagi:

Podczaskonfiguracjitrzymajswójsmartfonbliskomodułu przełącznika i upewnij się, że siła sygnału Wi-Fi wynosi minimum 50%.

Sterowanie pojedyncze

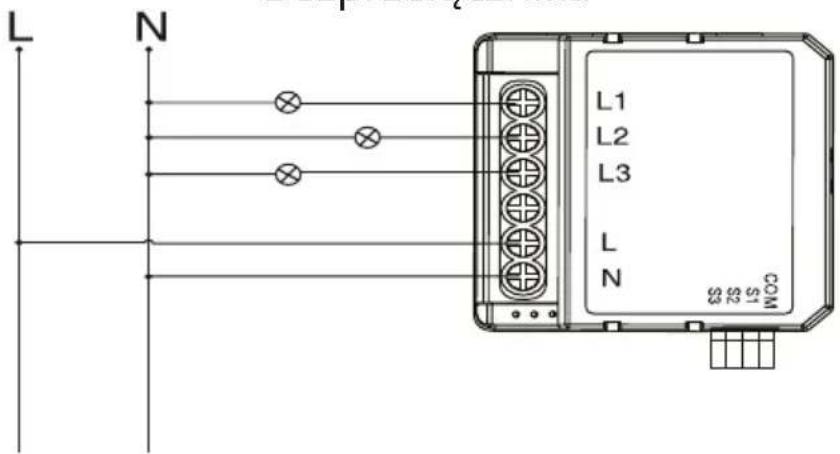

Bezprzełącznika

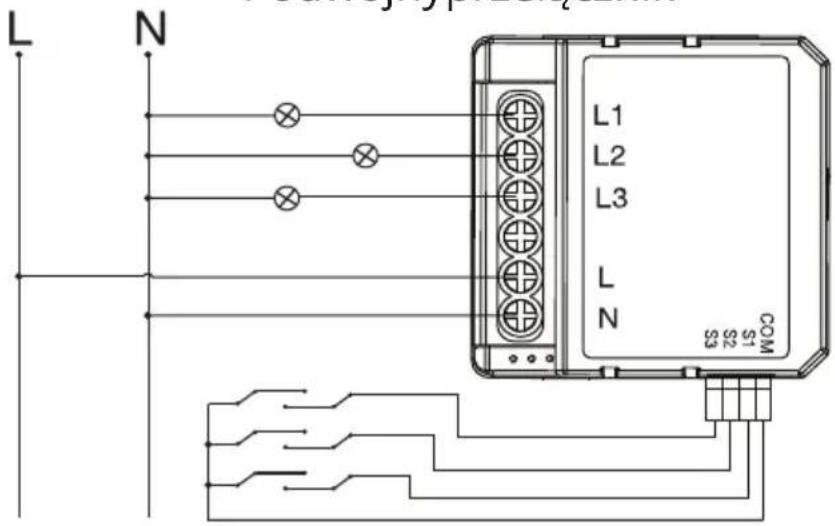

Podwójnyprzełącznik

Pytanie 1:Co należy zrobić, jeśli nie można skonfigurować przełącznikamodułu?

Odpowiedź:

a.Sprawdź,czyurządzeniejestwłączone.
b. Upewnić się, że telefon komórkowy i moduł znajdują się wtejsamejsieciWi-Fi2,4GHz.
c. Upewnij się, że sygnał Wi-Fi jest wystarczająco silny.
d. Upewnij się, że hasło wprowadzone w aplikacji jest poprawne.
e. Upewnij się, że okablowanie jest prawidłowe.

Pytanie2: Jakie urządzenie można podłączyć do tego przełącznika Wi-Fi?

Odpowiedź: Większość domowych urządzeń elektrycznych, takichjaklampy, pralka, ekspresdokawyitp.

Pytanie3:Cosię staniew przypadkuutratysygnałuWi-Fi?

Nadal możesz sterować urządzeniem w sposób manualny. Kiedy sygnał Wi-Fi pojawi się ponownie, urządzenie połączy się z przełącznikiemponownie.

Pytanie4: Conależyzrobić wprzypadkuzmianysieciWi-Filub hasła?

Odpowiedź: Należy ponownie połączyć przełącznik ponownie do nowejsieciWi-Fizgodniezinstrukcją waplikacji.

Pytanie5:Jakzresetować przełącznik?

Odpowiedź: Włącz/wyłącz urządzenie 5 razy, aż wskaźnik zacznie migać.

INSTRUKCJA OBSŁUGI APLIKACJI

Zeskanuj kod QR, aby pobrać aplikację Tuya Smart, lub wyszukaj opcji "Tuya Smart" i "Smart Life" w App Store lub Google Play, aby pobrać aplikację.

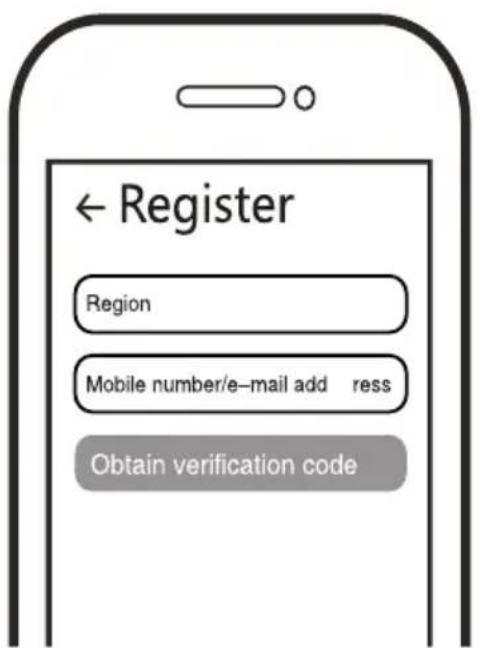

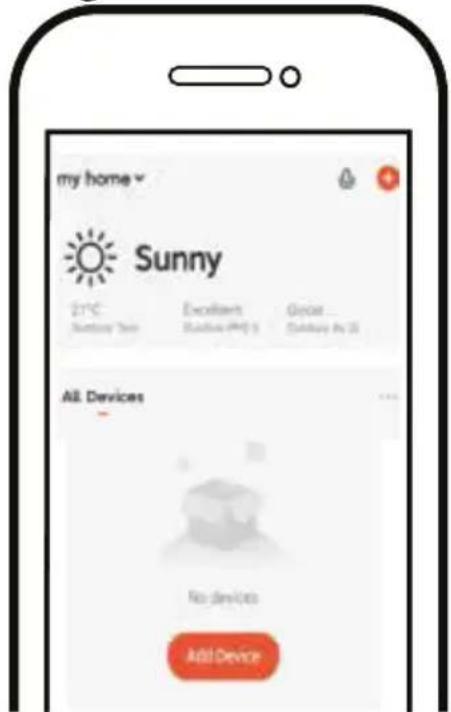

2 Zaloguj się lub zarejestruj swoje konto za pomocą telefonu komórkowego lub adresu e-mail. Wpisz kod weryfikacyjny wysłany na Twój telefon komórkowy lub skrzynkę pocztową, a następnie ustaw swoje hasło logowania. Kliknij "Create Family", aby wejść do aplikacji.

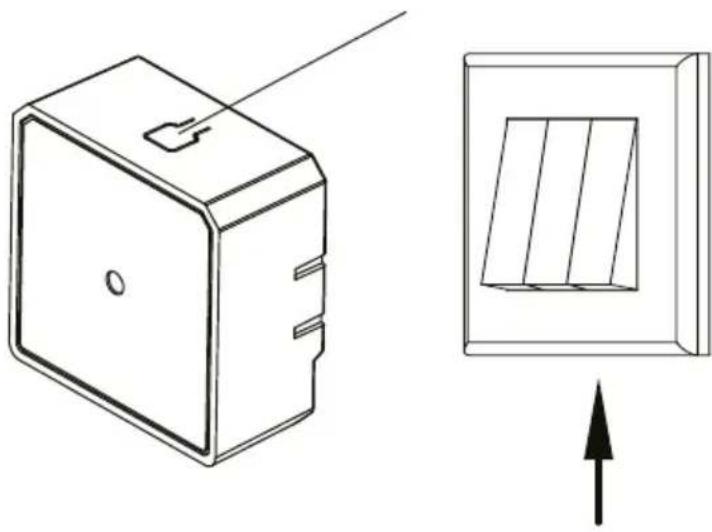

Przyciskreset

3 Wcelusparowaniapowykonaniuokablowaniamodułu przełącznika należy nacisnąć przycisk resetowania przez około 10 sekund lub włączyć/wyłączyć przycisk manualnie 5 razy pod rząd aż wskaźnik w module zacznieszybkomigać.

1. Wspieradwaprotokoły: BluetoothorazWi-Fi.
2. Abyskorzystać zprotokołuBluetooth, włącz Bluetooth, kliknij "+" na ekranie aplikacji, a następnie postępuj zgodnie z instrukcjami wyświetlanymi na ekranie, abydokonać parowania.

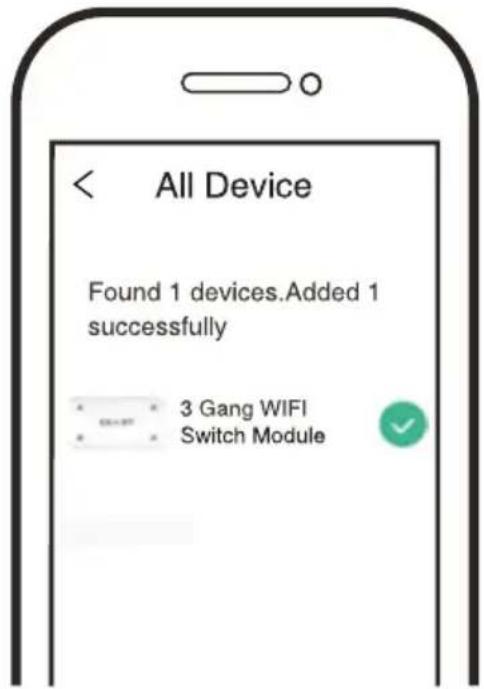

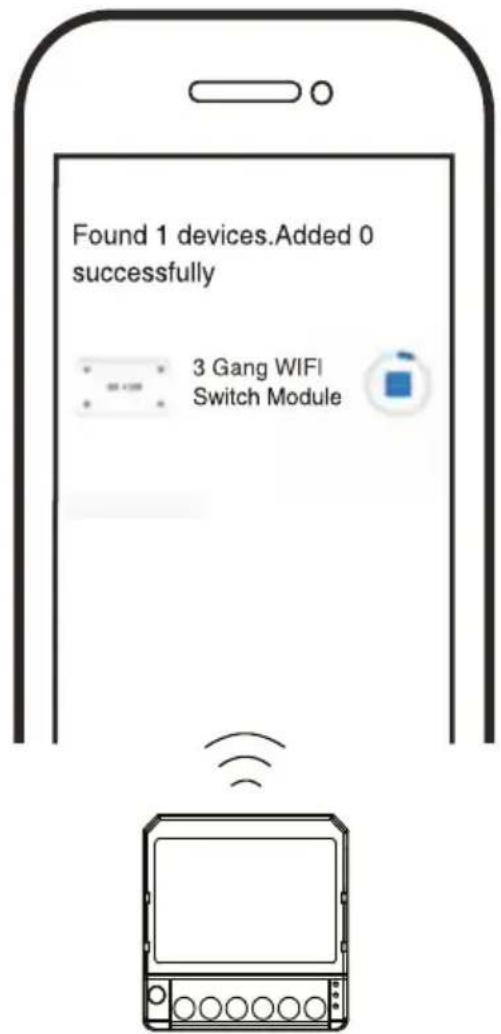

5 Nawiązanie połączenia zajmie około 10-120 sekund w zależnościodstanusieci.

6 Możesz już sterować urządzeniem za pomocą telefonu komórkowego.

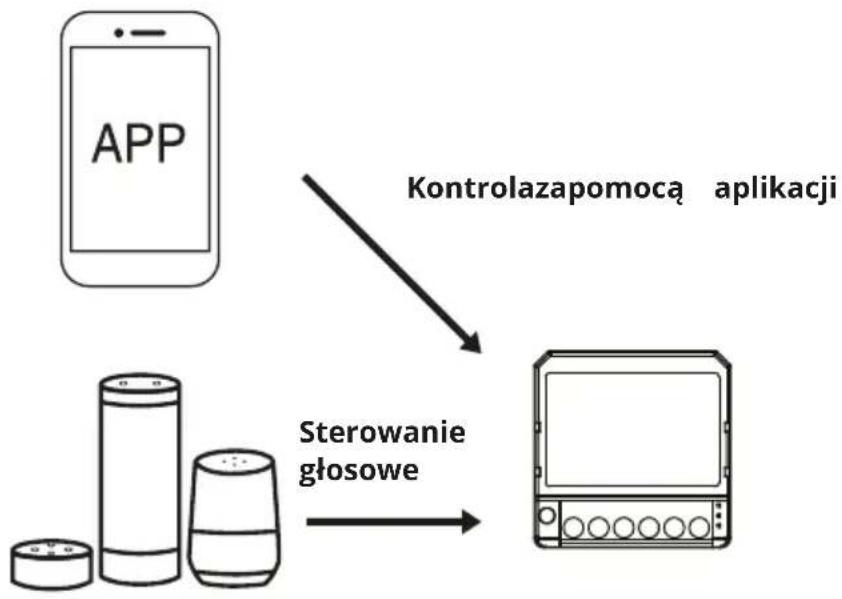

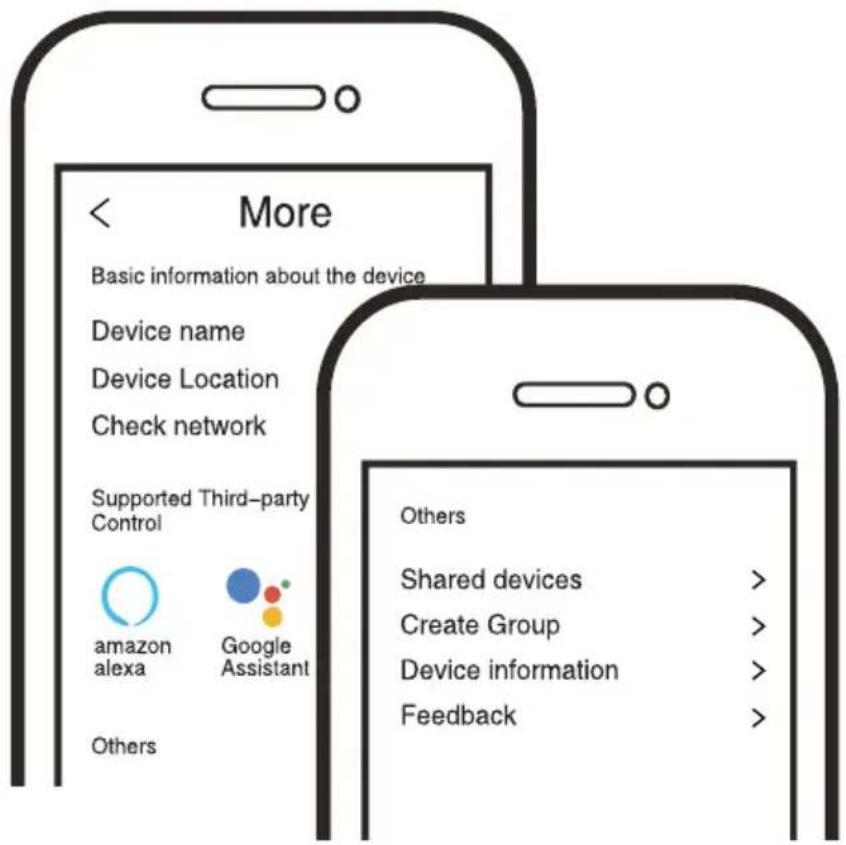

7 Jeżeli chcesz korzystać ze sterowania głosowego połącz się z Amazon Alexa lub Google Home. Możesz też udostępnić urządzenie innym osobom.

Aplikacjapozwolinaswobodnesterowanie urządzeniemzdowolnegomiejscawdowolnym czasie. Sterowanie głosowe możliwe jest wyłącznie, gdyjesteś wdomu.

Uproszczona deklaracja zgodności

Produkt: Inteligentny przełącznik dopuszkowy Avatto WSM16-W3 Częstotliwość radiowa: Bluetooth:2402MHz-2480MHz Wi-Fi:2412MHz-2472MHz Maksymalnamocczęstotliwościradiowej:

Wyróbjestzgodnyzdyrektywą ParlamentuEuropejskiego iRady2014/53/UEzdnia16kwietnia2014r.wsprawie harmonizacjiustawodawstwpaństwczłonkowskich dotyczących udostępniania na rynku urządzeń radiowych i uchylającą dyrektywę 1999/5/WE.

Deklaracjazgodnościdostępnanastronieinternetowej: https://files.innpro.pl/Avatto

Ochrona środowiska

Zużyty sprzęt elektroniczny oznakowany zgodnie z dyrektywą Unii Europejskiej, nie może być umieszczany łącznie z innymi odpadami komunalnymi. Podlega on selektywnej zbiórce i recyklingowi w wyznaczonych punktach. Zapewniając jego prawidłowe usuwanie, zapobiegasz potencjalnym, negatywnym konsekwencjom dla środowiska naturalnego i zdrowia ludzkiego. System zbierania zużytego sprzętu zgodny jest z lokalnie obowiązującymi przepisami ochrony środowiska dotyczącymi usuwania odpadów. Szczegółowe informacje na ten temat można uzyskać w urzędzie miejskim, zakładzie oczyszczania lub sklepie, w którym produkt został zakupiony.

Produkt spełnia wymagania dyrektyw tzw. Nowego Podejścia Unii Europejskiej (UE), dotyczących zagadnień związanych z bezpieczeństwem użytkowania, ochroną zdrowia i ochroną środowiska, określających zagrożenia, które powinny zostać wykryte i wyeliminowane.

Niniejszy dokument jest tłumaczeniem oryginalnej instrukcji obsługi, stworzonejprzezproducenta.

Produkt należy regularnie konserwować (czyścić) we własnym zakresie lubprzezwyspecjalizowanepunktyserwisowenakosztiwzakresie użytkownika.Wprzypadkubrakuinformacjiokoniecznychakcjach konserwacyjnych cyklicznych lub serwisowych w instrukcji obsługi, należy regularnie, minimum raz na tydzień oceniać odmiennność stanu fizycznegoproduktuodfizycznienowegoproduktu.Wprzypadku wykrycia lub stwierdzenia jakiejkolwiek odmienności należy pilnie podjąć krokikonserwacyjne(czyszczenie)lubserwisowe.Brakpoprawnej konserwacji(czyszczenia)ireakcjiwchwiliwykryciastanuodmienności może doprowadzić do trwałego uszkodzenia produktu. Gwarant nie ponosiodpowiedzialnościzauszkodzeniawynikającezzaniedbania.

Szczegółowe informacje o warunkach gwarancji dystrybutora / producenta dostępne na stronie internetowej https://serwis.innpro.pl/gwarancja
