INSTRUKCJA OBSŁUGI Lynx Hertz Fitness

Proszę zachować niniejszą instrukcję w celach informacyjnych.

1. Przeczytaj całą instrukcję przed rozpoczęciem składania i użytkowania sprzętu. Bezpieczne i sprawne użytkowanie jest uwarunkowane właściwym złożeniem, utrzymaniem i użytkowaniem. Do Twojej odpowiedzialności należy upewnienie się, że wszystcy użytkownicy sprzętu są poinformowani o wszelkich zagrożeniach i środkach ostrożności dotyczących użytkowania sprzętu.

2. Przed rozpoczęciem jakiegokolwiek programu treningowego należy skonsultować się z lekarzem, w celu ustalenia czy istnieją jakiekolwiek przeciwwskazania zdrowotne, które mogą narażać Twoje zdrowie lub bezpieczeństwo.

3. Bądź świadomy sygnałów wysyłanych przez Twój organizm. Nieprawidłowy lub przesadny trening może uszkodzić Twoje zdrowie. Przerwij trening, jeżeli pojawi się którykolwiek z następujących objawów: ból, klucie w klatce piersiowej, nieregularne tętno, skrajnie płytki oddech, zawroty głowy, mdłości. Jeżeli doświadczysz któregokolwiek z wymienionych objawów, powinieneś skonsultować się z lekarzem przed wznowieniem treningów.

4. Trzymaj sprzęt poza zasięgiem dzieci i zwierząt domowych. Sprzęt jest zaprojektowany wyłącznie do użytku przez osoby dorosłe.

5. Użytkuj sprzęt na twardym, płaskim podłożu z dodatkową warstwą ochronną na podłogę lub dywan. Z przyczyn bezpieczeństwa, sprzęt powinien mieć 0,5 metra wolnej przestrzeni wokoło.

6. Przed użytkowaniem sprzętu sprawdź, czy wszystkie śruby I nakrętki są ciasno dokręcone.

7. Odpowiedni poziom bezpieczeństwa użytkowania sprzętu może być utrzymany tylko wtedy, gdy jest on regularnie sprawdzany pod kątem oznak uszkodzenia lub zużycia.

8. Zawsze używaj sprzętu zgodnie z jego przeznaczeniem. Jeżeli zauważysz jakiekolwiek defekty lub uszkodzenia części podczas montażu lub jeśli słyszysz dziwne dźwięki dobiegające z wnętrza urządzenia podczas użytkowania – zaniechaj używania do momentu zdiagnozowania i naprawienia problemu.

9. Podczas użytkowania sprzętu noś odpowiednią odzież. Unikaj luźnych ubrań, które mogą zostać wkręcone w ruchome elementy sprzętu, oraz ubrań utrudniających ruchy.

10. Sprzęt posiada, nadaje się wyłącznie do użytku domowego. Maksymalna waga użytkownika wynosi 120 kg. Wymiary: 153 x 85,5 x 191 cm (dl x szer x wys)

11. Sprzęt nie nadaje się do użytku terapeutycznego. Sprzęt do użytku domowego.

11.Klasa dokładności C.

1. Podczas przesuwania lub przenoszenia sprzętu należy podjąć odpowiednie środki ostrożności w celu uniknięcia uszkodzenia kręgosłupa. Zawsze podnoś sprzęt w prawidłowy, bezpieczny sposób, lub skorzystaj z pomocy osób trzecich.

13.UWAGA ! Nie dotykać elementów ruchomych takich jak bloczki podczas ćwiczeń. Uważaj na dłonie podczas treningu na wszelkich elementach przegubowych.

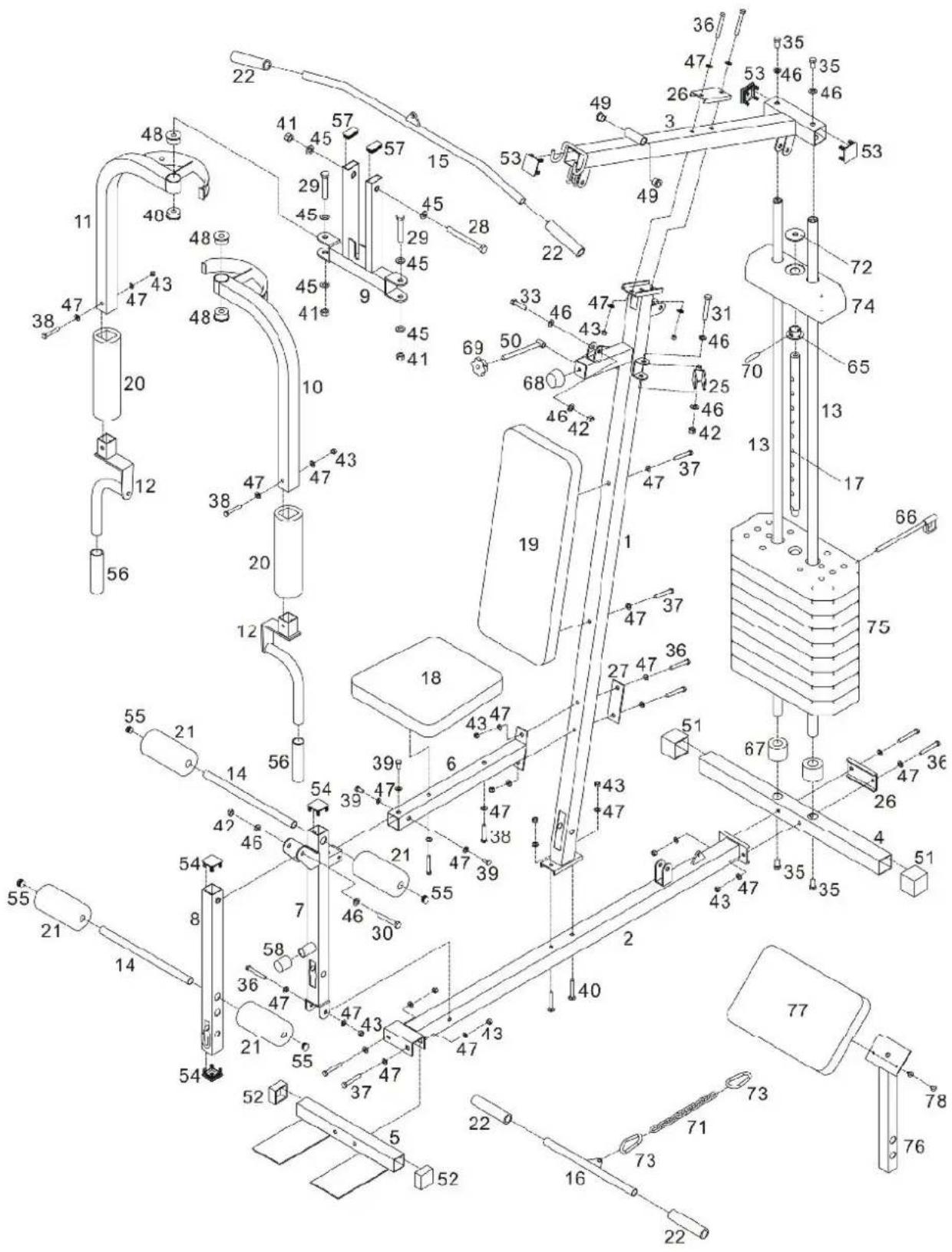

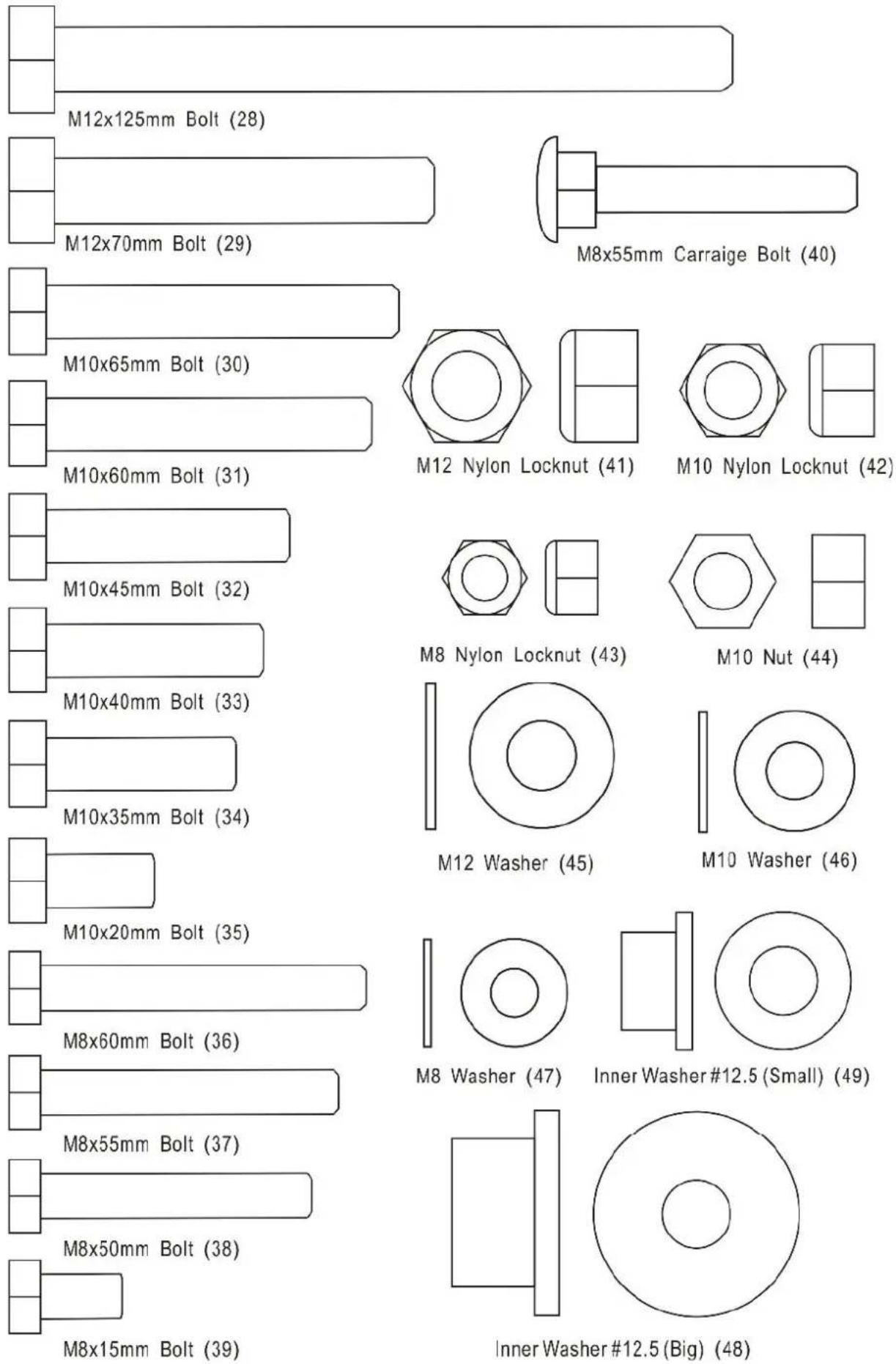

Zawartość opakowania oraz lista narzędzi montażowych.

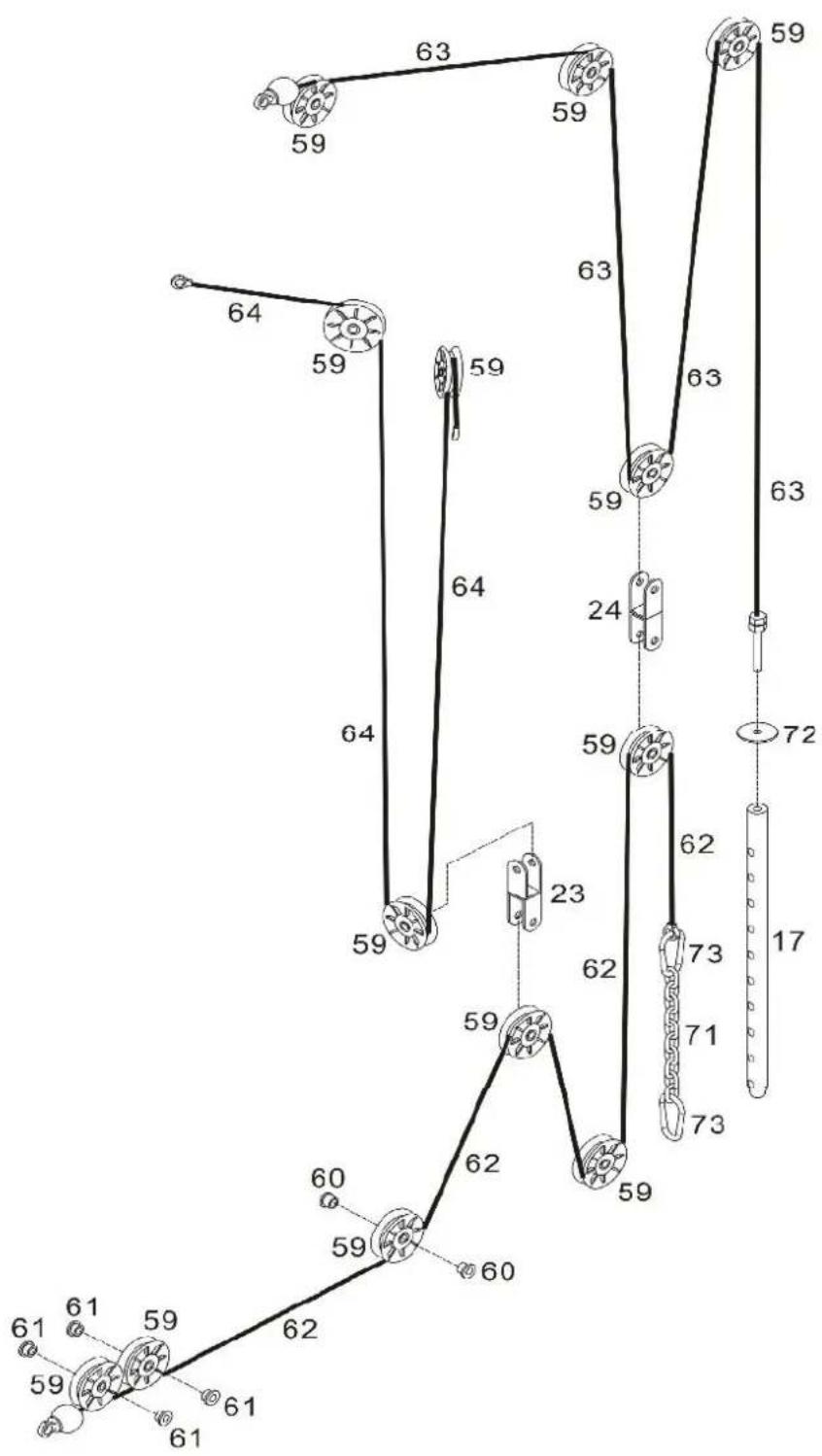

W 99% przypadków przyczyną zerwania linek jest ich wypadnięcie z prowadnic kół pasowych. Linki mogą ulegać poluzowaniu; regularnie sprawdzaj napięcie linek za pomocą łańcucha.

INSTRUKCJA MONTAŻU

KROK 1

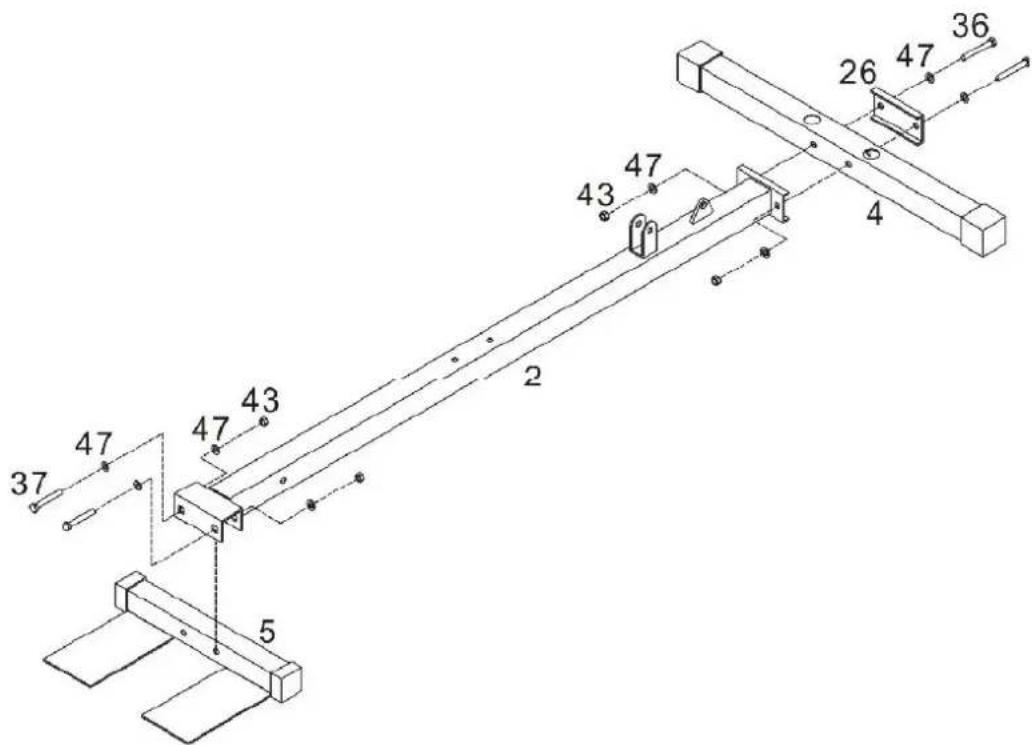

Przykręć bazę stabilizującą główną (2) do bazy poprzecznej (4) używając podkładki profilowej (26) śrub (36), podkładek (47) i nakrętek (43).

Przykręć bazę stabilizującą główną (2) do bazy przedniej (5) używają śrub (37), podkładek (47) i nakrętek (43).

KROK 2

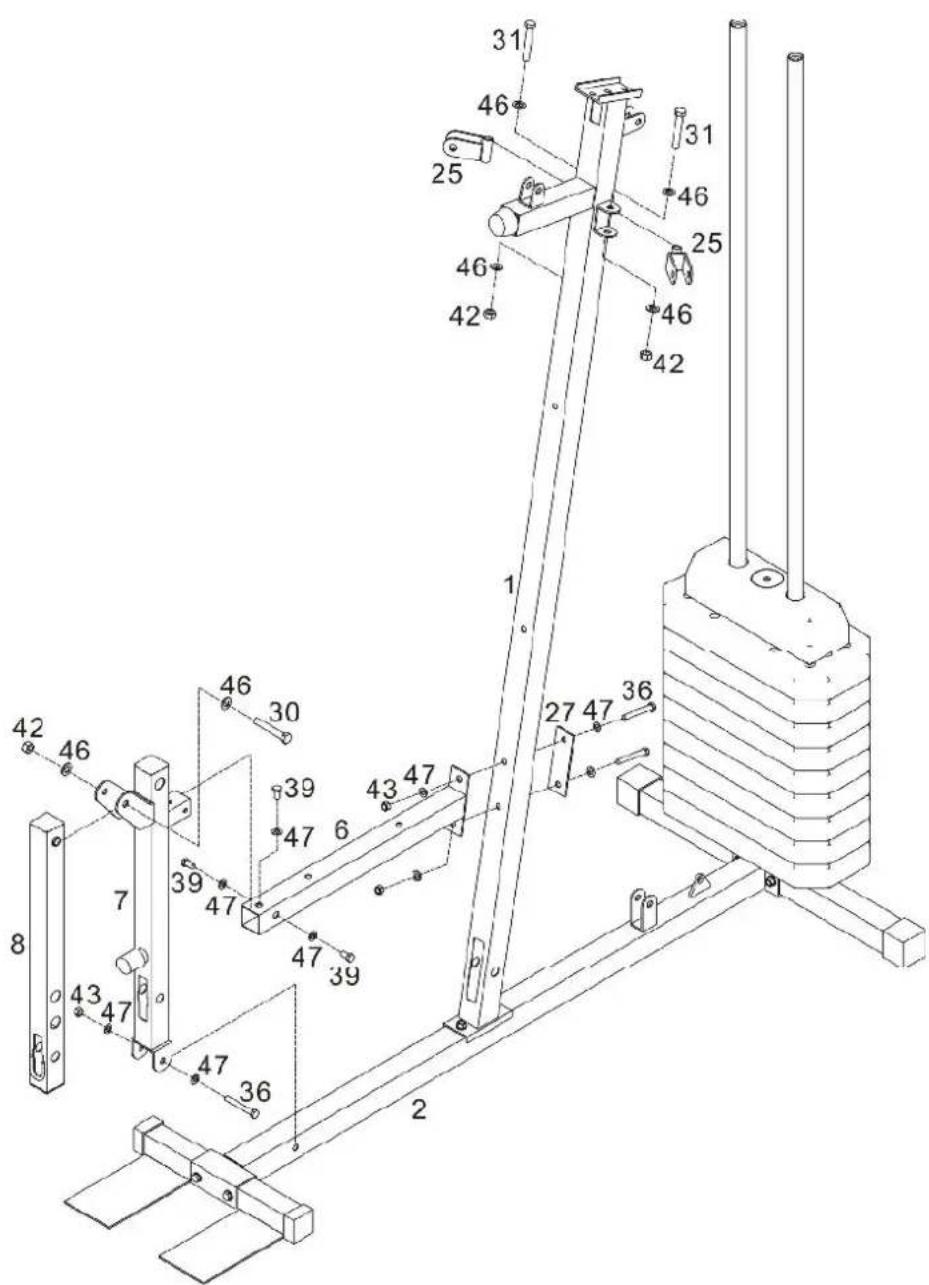

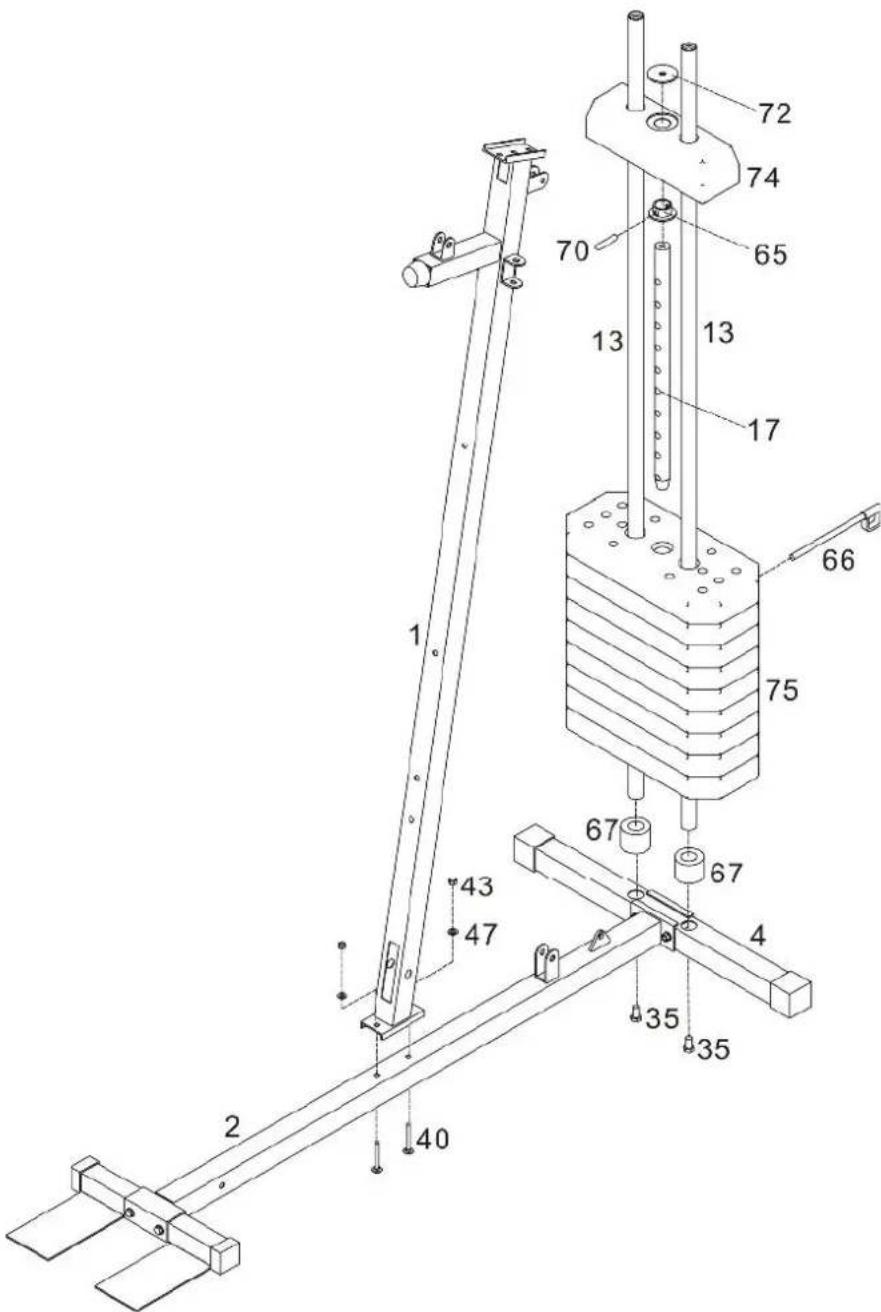

Zamontuj pionowy wspornik (1) do głównej bazy stabilizującej (2) używając śrub (40), podkładek (47) i nakrętek (43). Przymocuj dwa chromowane pręty (13) przez gumowe odbojniki (67) oraz zamontuj je do bazy poprzecznej (4) używając śrub (35). Wsuń obciążenia (75), i drążek z otworami (17) na chromowane pręty (13) Pomiędzy obciążenia (75) a (74) wsuń plastikowy ring (65) wraz z pinem (70). Następnie zamontuj obciążenie (74) oraz metalowy ring (72). Ilość obciążenia można regulować za pomocą szpilki (66) umieszczając ją w odpowiednim otworze drążka (17)

Zamontuj wspornik siedzenia (6) na pionowym wsporniku (1) za pomocą metalowej podkładki (27) oraz kompletu śrub (36) z podkładkami (47) oraz nakrętkami (43).

Zamontuj wspornik prasy do nóg (7) na wsporniku siedzenia (6) używając kompletu śrub (39) i podkładek (47). Wspornik siedzenia (6) zamontuj na głównej bazie stabilizującej (2) za pomocą śruby (36), podkładki (47) i nakrętki (43). Zamontuj ramie prasy do nóg (8) na wsporniku prasy do nóg (7) za pomocą śruby (30) podkładek (46) i nakrętki (42).

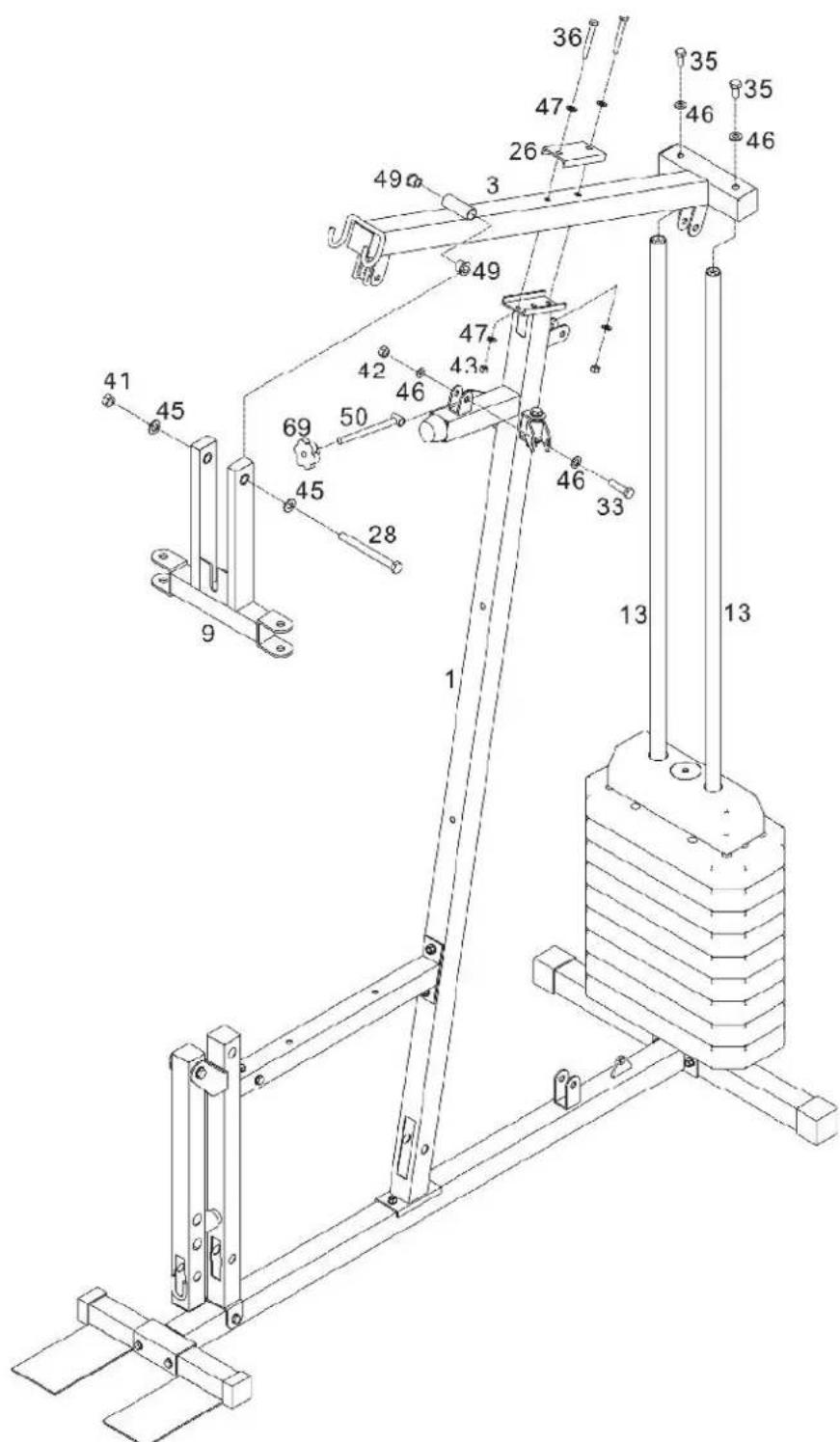

Zamontuj górną ramę (6) na pionowym wsporniku (1) za pomocą metalowej podkładki (26) oraz kompletu śrub (36) podkładek (47) oraz nakrętek (43). Wsuń chromowane rurki (13) na górnej ramie (6) i przykręć używając podkładek (46) oraz nakrętek (35).

Zamontuj dwie małe podkładki (49) na górnej ramie (3) a następnie zamontuj wypornik ramion (9) używając długiej śruby (28) podkładek (45) oraz nakrętki (41). Zainstaluj śrubę M10 x 100 mm (50) na pionowym wsporniku (1) za pomocą śruby (33) podkładek (46) oraz nakrętki (42). Nakręć plastikową nakrętkę(69).

Zmontuj ramiona (11 i 10) za pomocą dwóch śrub (29) z tulejami (48) podkładkami (45) i nakrętkami (41). Na ramiona nałów gąbki (20). Chwyty (12) zamontuj za pomocą śrub (38) z podkładkami (47) i nakrętkami (43). Nasuń na chwyty gumowe rączki.

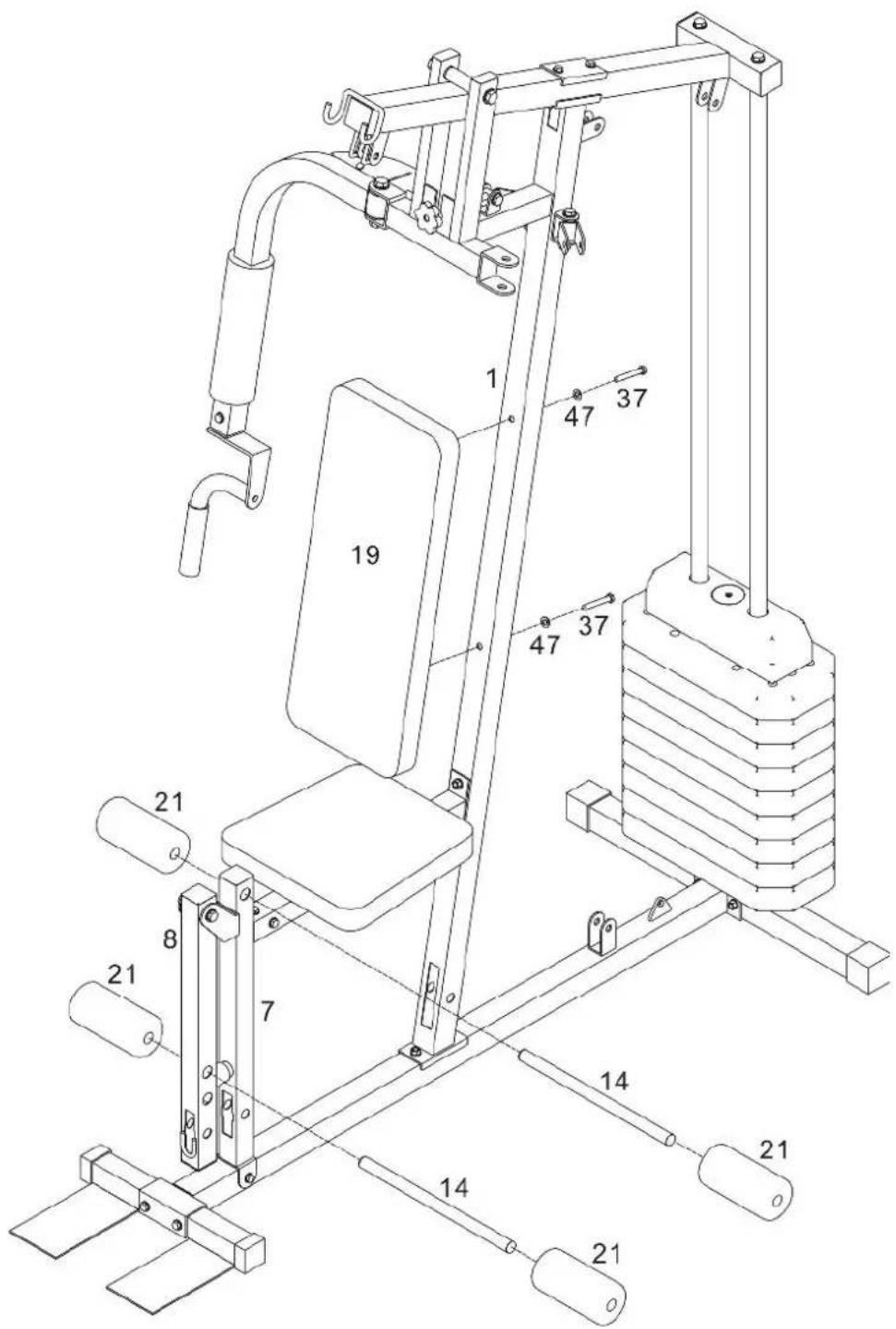

Zamontuj oparcie (19) za pomocą śruby (37) podkładki (47). Umieść rurki podpierające (14) na wskazanych miejscach i nałoż na nie gąbki (21).

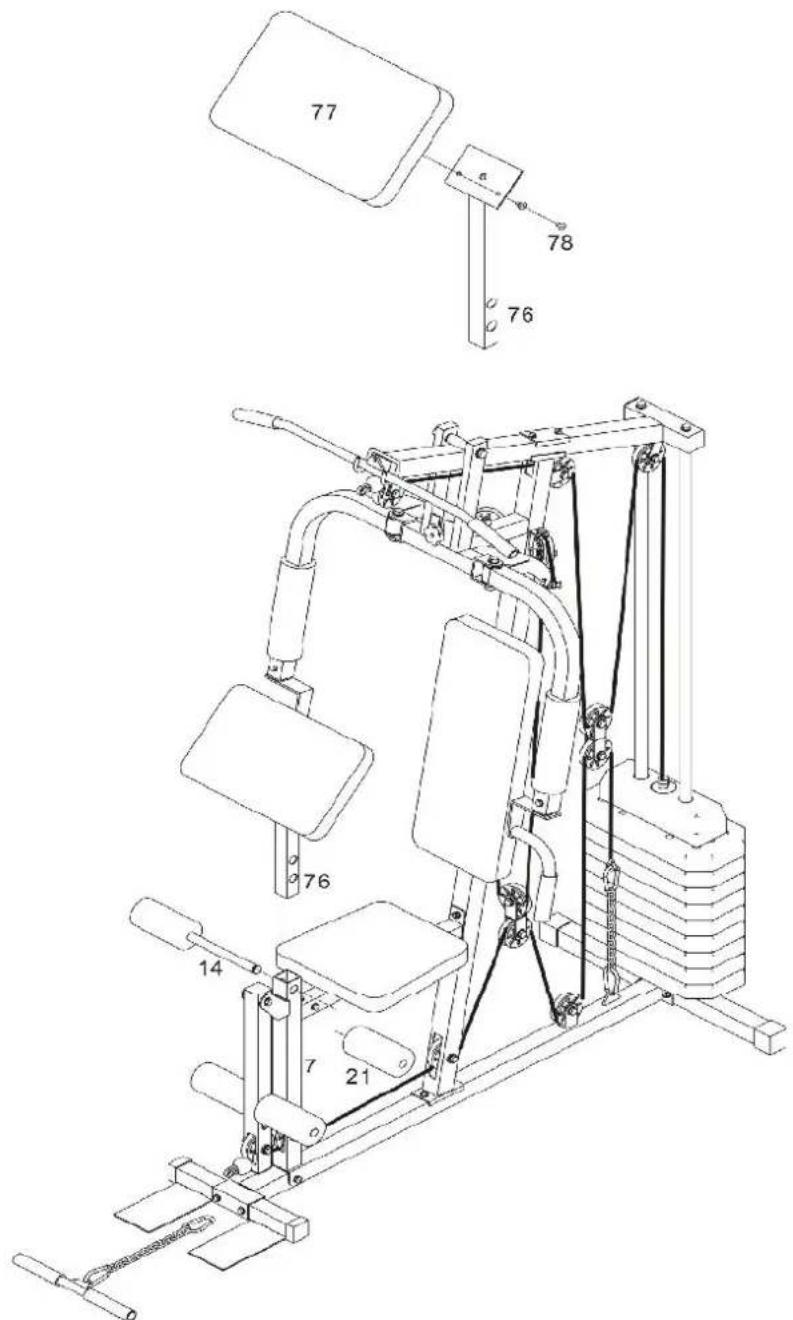

Przymocuj modlitewnik (77) do podstawy modlitewnika (76) za pomocą śrub (78) Podstawę modlitewnika umieścić w odpowiednim miejscu zgodnie z rys. powyżej i zablokuj na odpowiedniej wysokości śrubą.

KROK 8

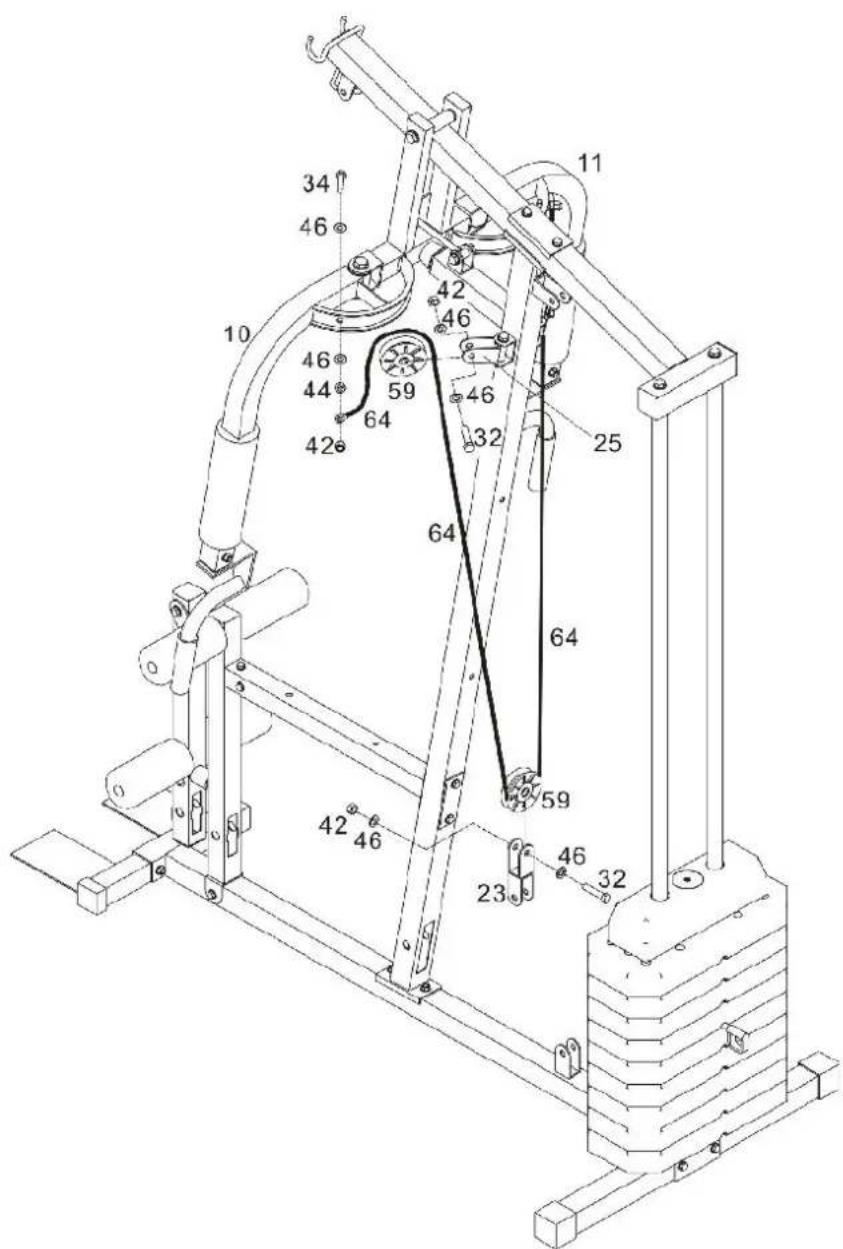

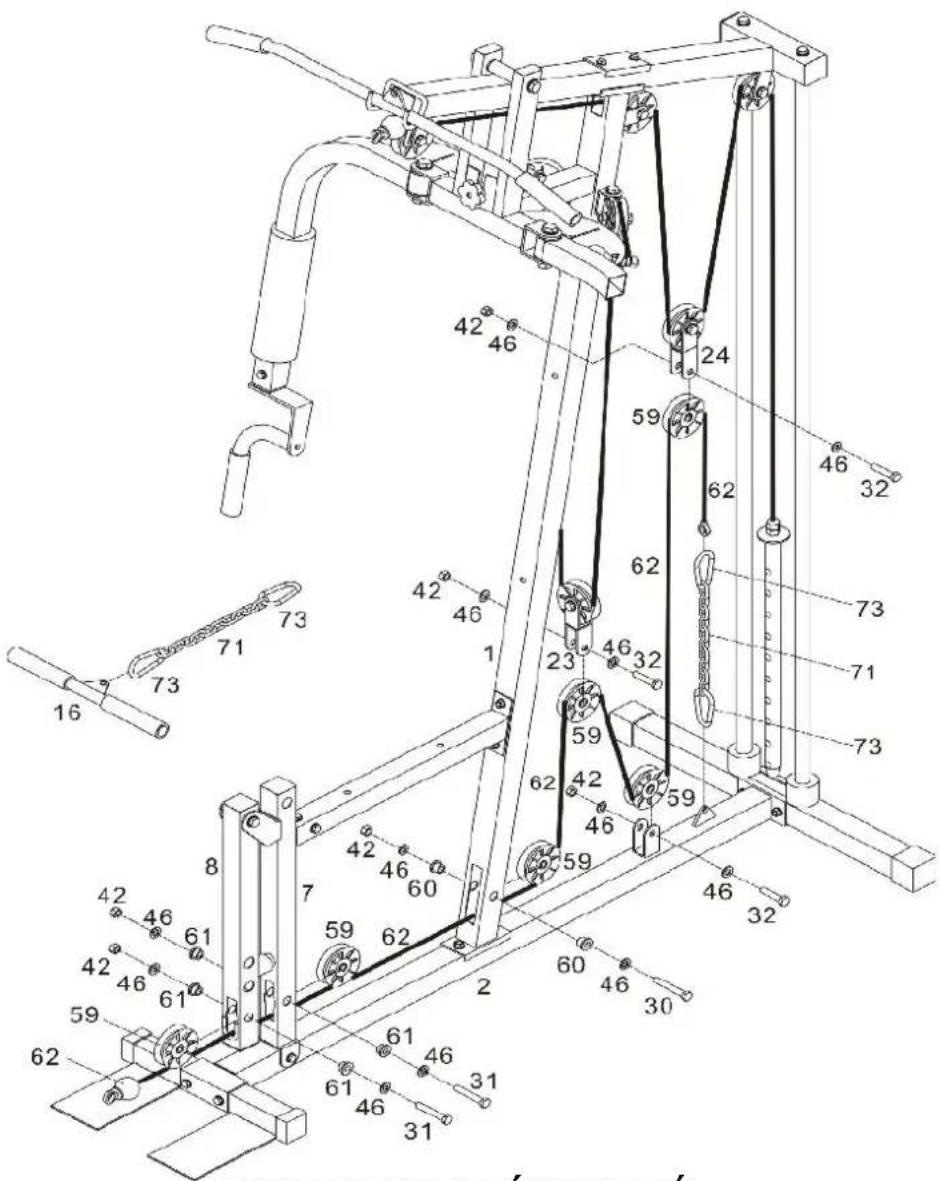

Przykręć śrubę (34) i podkładkę (46) przez zagiętą część lewego ramienia (10), a następnie umieść podkładkę (46), nakrętkę (44), oczkowe zakończenie kabla (64) na śrubie (34) i dokręć nakrętką zabezpieczającą ( 42).Umieść linkę (64) w rowkach koła pasowego (59). Następnie umieść koło pasowe (59) na wsporniku koła pasowego C (25) i zabezpiecz je śrubą (32), podkładkami (46) i nakrętkami (42).Następne koło pasowe (59)umieść na lince linkę (64) w rowkach, a następnie przymocuj do wspornik koła pasowego A (23) za pomocą śruby (32), podkładek (46) i nakrętki (42 ).Drugą końcówkę linki zamontuj na prawym ramieniu podobnie jak to miało miejsce w przypadku lewej strony.

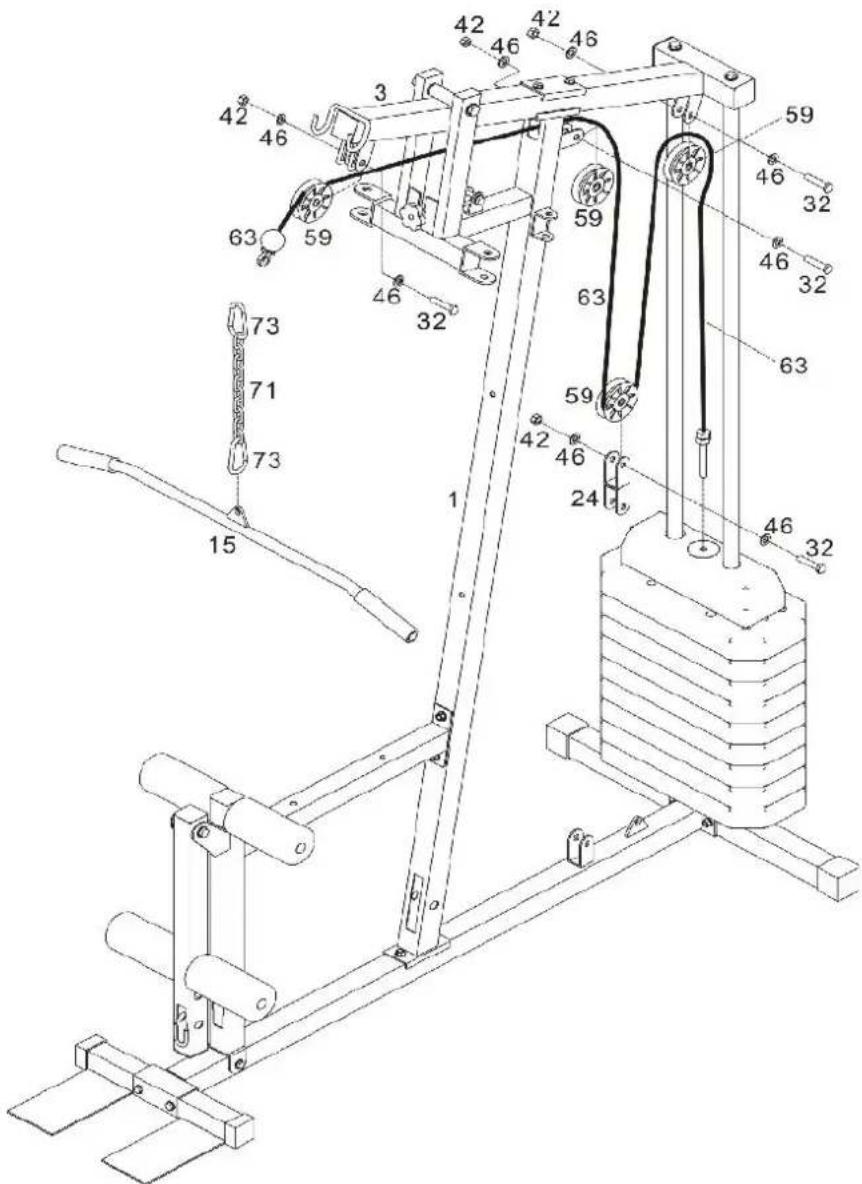

Zamocuj górny kabel (63) za pomocą koła pasowego (59). Następnie przymocuj koło pasowe do górnej ramy (3) za pomocą śruby (32), podkładek (46) i nakrętki(42). Przymocuj karabińczyk (73) do dowolnego końca łańcucha (71). Następnie otwórz karabińczyk, aby zamocować uchwyt (15) i przymocuj drugi koniec do kulistego końca górnego kabla (63). Zamocuj górny kabel (63) za pomocą koła pasowego (59). Następnie przymocuj koło pasowe do wspornika ramy głównej (1) i wspornika koła pasowego B (24) za pomocą śruby (32), podkładek (46) i nakrętki (42). Pociągnij koniec kabla i wkręć go w gwint zlokalizowany w górnym obciążeniu.

Dopasuj dolny kabel (62) pod kołem pasowym (59) i włóż oba przez otwór w przedłużeniu nogi (8). Przeciągnij dolny kabel (62) przez przedni drążek stabilizujący (7) i wyrównaj go pod kołem pasowym (59). Użyj śruby (31), podkładek (46), tulei cylindra (krótka) (61) i przeciwnakrętki (42). Przymocuj karabińczyk (73) do dowolnego końca łańcucha (71). Następnie otwórz haczyk zatrzaskowy, aby dopasować mocowanie pręta do ramion (16) i przymocuj drugi koniec do kulistego końca dolnej linki (62). Przeciągnij dolny kabel (62) przez wspornik głównej ramy (1) i wyrównaj go pod kołem pasowym (59). Użyj śruby (30), podkładek (46), tulei cylindra (długa) (60) i nakrętki (42)

Zamocuj górny kabel (63) na kole pasowym (59). Następnie przymocuj koło pasowe do wspornika koła pasowego A (23) i ramy podstawy (2) i wspornika koła pasowego B (24) za pomocą śruby (32), podkładek (46) i nakrętki (42). Przymocuj karabińczyk (73) do dowolnego końca łańcucha (71). Następnie otwórz karabińczyk, aby dopasować mocowanie do ramy podstawy (2) i przymocuj drugi koniec do kulistego końca dolnej linki (62).

Przed rozpoczęciem jakiegokolwiek programu treningowego należy skonsultować się z lekarzem, w celu ustalenia czy istnieją jakiekolwiek przeciwwskazania zdrowotne, które mogą narażać Twoje zdrowie lub bezpieczeństwo. Konsultacje z lekarzem są sprawą zasadniczą, jeżeli przyjmujesz leki wpływające na częstość akcji serca, ciśnienie krwi lub poziom cholesterolu. Przed rozpoczęciem montażu zapoznaj się z instrukcją obsługi.

WARUNKI GWARANCJI :

Importer tego urządzenia zapewnia, że urządzenie to zostało wykonane z wysokiej jakości materiałów. Warunkiem dorozumianej gwarancji jest użytkowanie zgodne z instrukcją obsługi. Niewłaściwe użycie i / lub nieprawidłowy transport może spowodować utratę gwarancji.

Gwarancja przewidziana jest na okres 2 lat począwszy od daty zakupu. Jeśli nabyte urządzenie jest wadliwe, prosimy o niezwłoczny kontakt z Sprzedawcą.

Uwagi:

Jeśli podczas ćwiczenia urządzenie wydaje dźwięki, skrzypi nie stanowi to przeszkody w korzystaniu z urządzenia oraz nie stanowi przedmiotu reklamacji. Problem ten można usunąć w trakcje bieżącej konserwacji

Gwarancja nie obejmuje:

• uszkodzeń mechanicznych (np.rozciecie wyrobu lub jego części podczas rozpakowywania itp)
• uszkodzenie dokonane przez czynniki zewnętrzne.(wpływ niskiej/wysokiej temperatury,wody,wilgoci, nadmierny nacisk lub uderzenie )
• działanie nieautoryzowanych podmiotów I prób samodzielnych napraw.

• niewłaściwe obchodzenie się z produktem.

• niestosowanie się do instrukcji obsługi.

• uszkodzeń z winy użytkownika (nieprofesjonalna próba sprzedaży, niewłaściwy montaż)

Gwarancja nie obejmuje również elementów narażonych na bezpośrednie zużycie związane z użytkowaniem. (w tym koła pasowe i linki)

Urządzenie jest przeznaczone wyłącznie do użytku prywatnego/domowego.

Gwarancja nie ma zastosowania do profesjonalnego wykorzystania.

W razie potrzeby części zamienne mogą być zamawiane u Sprzedawcy.

Ewentulane poważniejsze usterki sprzętu, wymagają dostarczenia urządzenia do Sprzedawcy.

Lp.	Data zgłoszenia	Data zakupu	Przebieg napraw	Podpis serwisanta

Importer :

wyprodukowano w Chinach

\

SERWISOWA LISTA CZEŚCI
