INSTRUKCJA OBSŁUGI Soccer X Hertz Fitness

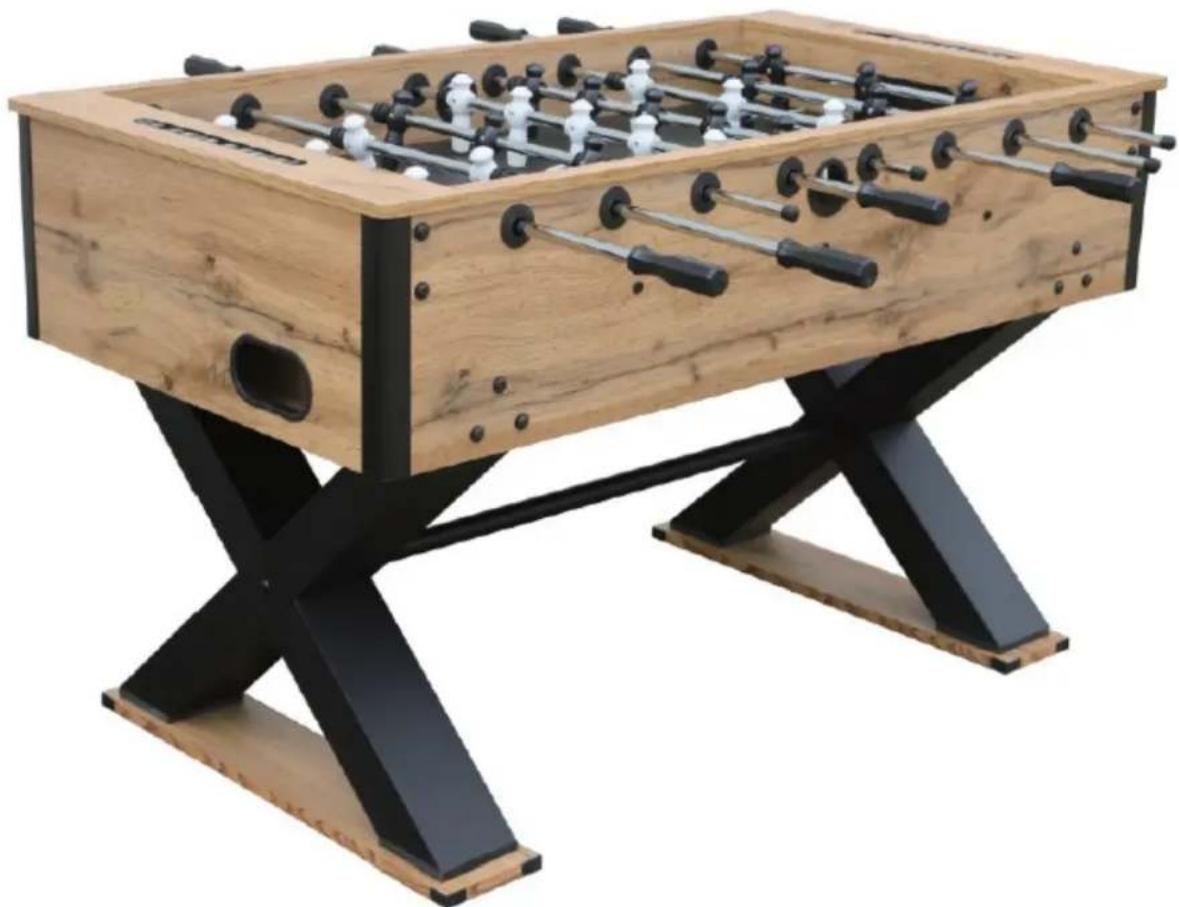

Piłkarzyki stołowe Hertz Fitness Soccer X

INSTRUKCJA OBSŁUGI

Podczas użytkowania niniejszego sprzętu, należy zawsze przestrzegać podstawowych środków ostrożności, włączając poniższe instrukcje.

Przed użyciem należy przeczytać całą poniższą treść!

A) Przed użyciem niniejszego sprzętu należy zapoznać się ze wszystkimi informacjami zawartymi w tej instrukcji oraz wykonać ćwiczenia rozgrzewające.
B) Przed użyciem przyrządu, należy upewnić się, czy wszystkie części są nieuszkodzone i dobrze utwierdzone. Podczas użytkowania, sprzęt ten powinien się znajdować na płaskiej powierzchni.
C) Nie należy samodzielnie przystępować do napraw czy zmiany ustawień innych, niż opisane w tej instrukcji. W przypadku problemów należy wstrzymać użytkowanie i skonsultować się z autoryzowanym serwisem.
D) Nie należy używać stołu na zewnątrz. Stół do użytkowania wewnętrznego.
E) Dla bezpiecznej zabawy i komfortu użytkowania stołu należy zapewnić minimum 100 cm wolnej przestrzeni z każdej strony.

F) UWAGI BEZPIECZEŃSTWA :

• Przechowywać poza zasięgiem dzieci, dzieci mogą zaksztusić się małymi częściami podczas montażu i użytkowania. Istnieje ryzyko uduszenia.
• Używaj tylko do celu, do którego urządzenie zostało zmontowane.
• Nie zostawiaj dzieci ani zwierząt przy stole bez opieki.
  ●Nie siadaj ani nie wspinaj się na stół.
• Nie ciągnij stołu do góry nogami, zawsze podnoś go, aby go przenosić.
• Niekładź napojów ani jedzenia na stole.
• Stołu należy używać tylko wtedy, gdy jest odpowiednio wypoziomowany

Przed użyciem produktu należy dokładnie zapoznać się z instrukcją. Należy zachować tę instrukcję do późniejszego wglądu.

•Rozmiar: 137x73,5x89cm
•Boki 12mm MDF
•Nogi w kształcie X 12mm MDF
•26 graczy
•2 piłki w zestawie

Pierwsze kroki po zakupie

Uwaga: Podczas rozpakowywania urządzenia uważaj, aby niczego nie uszkodzić.

1) Uważnie przeczytaj całą instrukcję przed montażem. Postępuj zgodnie z krokami zawartymi w instrukcji.
2) Sprawdź, czy wszystkie elementy stołu były w kartonie.
3) Usuń wszystkie zabezpieczające kartony i gąbki.
4) Jeśli zauważysz brak jakiegokolwiek elementu urządzenia, skontaktuj się ze sprzedawcą.
5) Podczas montażu urządzenia nie dokręcaj od razu śrub do oporu. Śruby dokręć po sprawdzeniu, czy wszystko działa.

ZAWARTOŚĆ OPAKOWANIA

płyta boczna2szt	płyta końcowa2szt	baza nóg2szt	powierzchnia do gry2szt	[5]wkręt 3.5x25mm8szt	wkręt 3.5x25mm4szt
[7wkręt 3.5x12mm2szt	[8śruba 8x28mm12szt	[9[6XT2]podkładka 22x8.5mm22szt	[10wkręt 3.5x128szt	[11śruba 8x130mm2szt	[12wkręt 3.5x35mm20szt
śruba 8x70mm8szt	belka 2 graczy biel1szt	belka 3 graczy biel2szt	belka 5 graczy biel1szt	belka 2 graczy czerń1szt	[16belka 3 graczy czerń2szt
belka 5 graczy czerń1szt	[20bramka2szt	[21wlot piłki2szt	[22narożnik4szt	[1] installedlicznik wyniku2szt	[24piłka2szt
uchwyt8szt	[25[C782]zaślepka8szt	[27klucz imbusowy1szt	[28lewa noga2szt	[29prawa noga2szt	[30wzmocnienie3szt
[31belka wzmacniająca3szt	[32śruba belki wzmacn.6szt	[33belka łącząca1szt	[34klucz1szt

1) Otwórz dwa kartony i sprawdź czy są w nim wszystkie potrzebne części. Wybierz czyste, płaskie miejsce. Do złożenia stołu potrzebne są dwie osoby.
2) Rozlóż kartony tak, by jego część jednego z nich została pod stołem i służyła jako powierzchnia robocza.

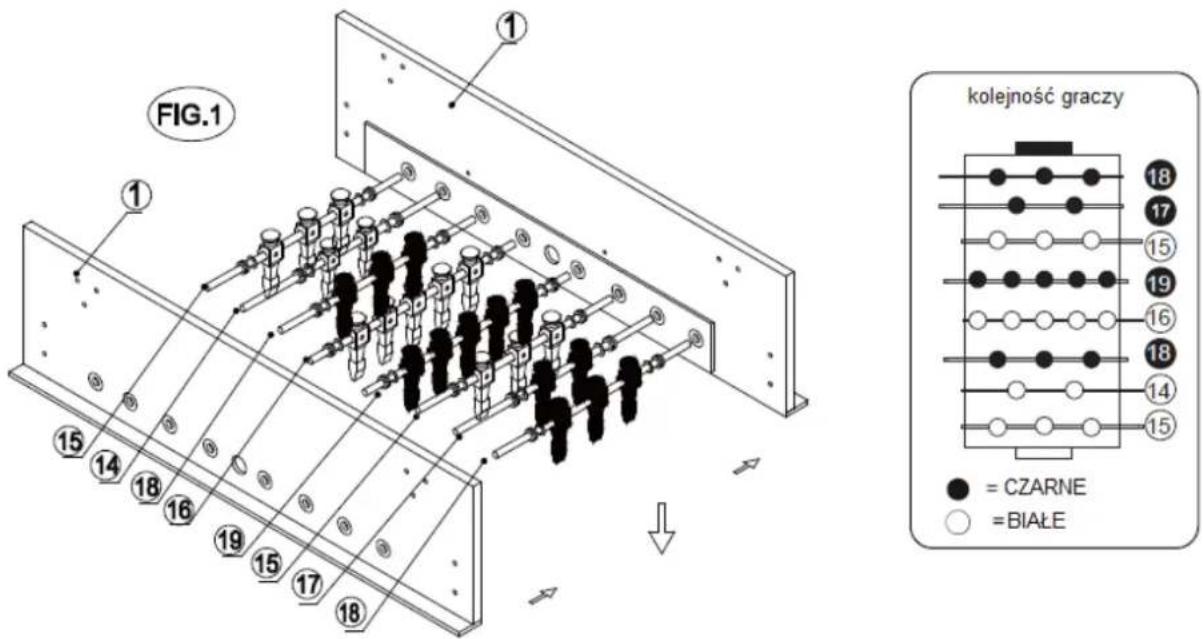

3) Wsuń belki z graczami #14-#19 do płyt bocznych #1 tak, jak na rysunku poniżej. UWAGA: Upewnij się, że gracze są skierowani w poprawnym kierunku.

MONTAŻ

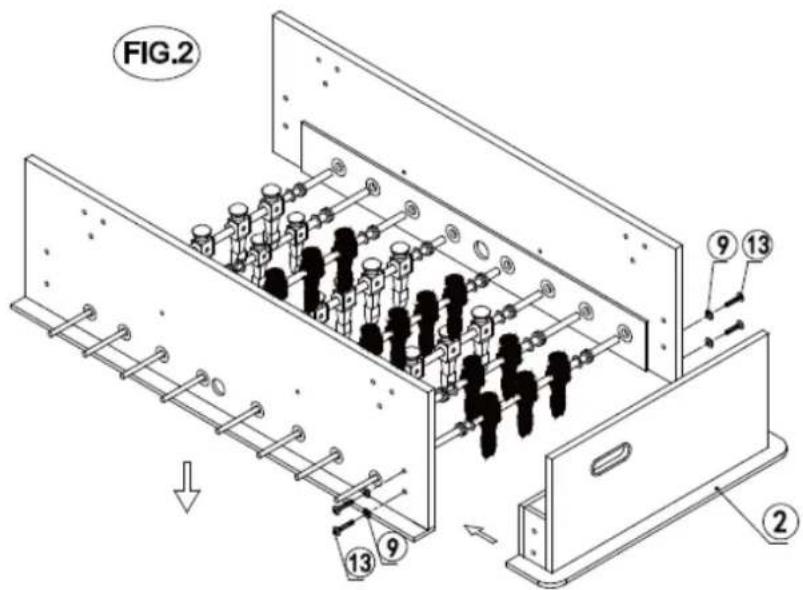

4) Skręć obie płyty końcowe #2 z płytami bocznymi #1 za pomocą czterech śrub #13 i podkładek #9 na każdą stronę.

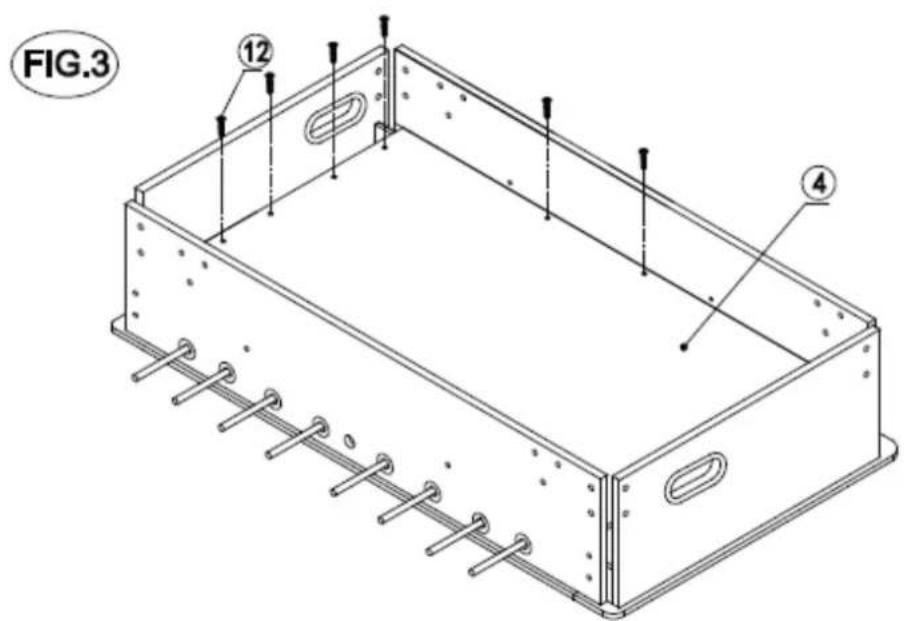

5) Włóż i dokręć powierzchnię do gry #4 grafiką w stronę graczy używając dwudziestu wkrętów #12.

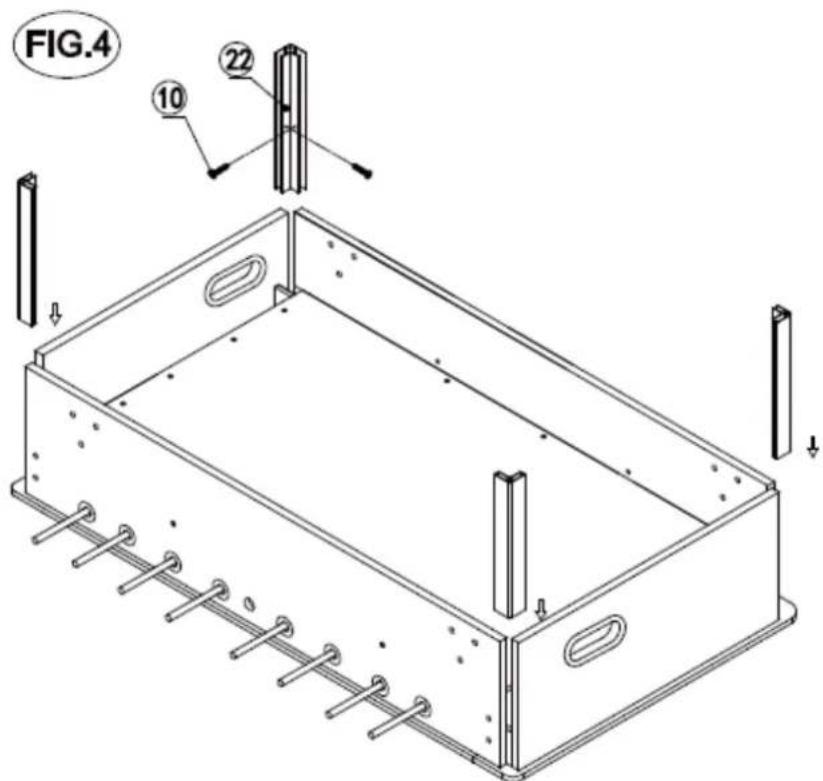

6) Wsuń narożniki #22 jak na rysunku poniżej i dokręć je dwiema śrubami #10 każdą.

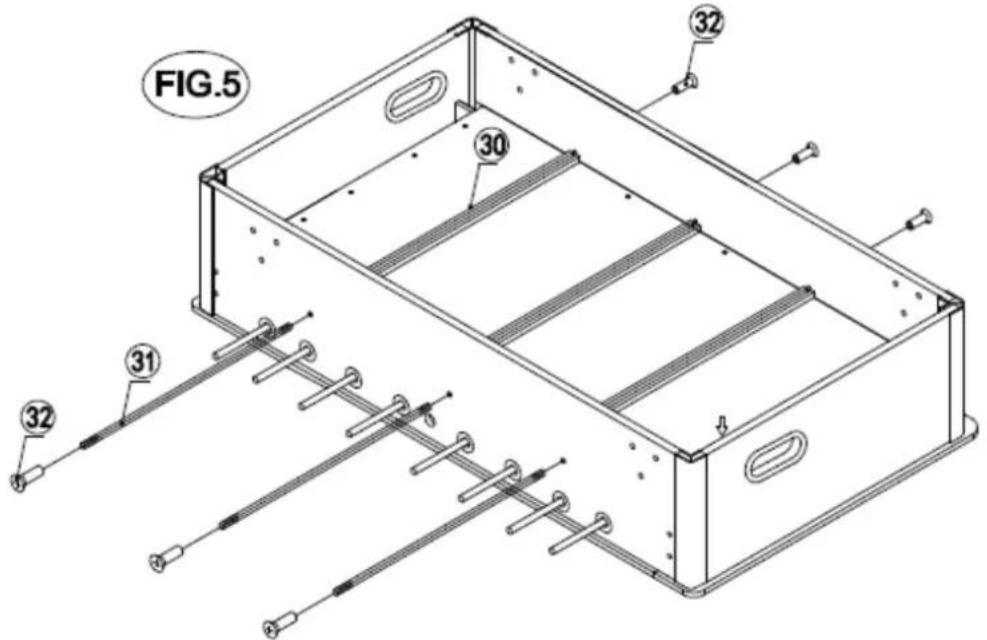

7) Umieść wsporniki #30 na spodzie powierzchni do gry i wsuń w nie belki wspierające #31 po czym dokręć je śrubami do belek wspierających #32 po dwie na każdą.

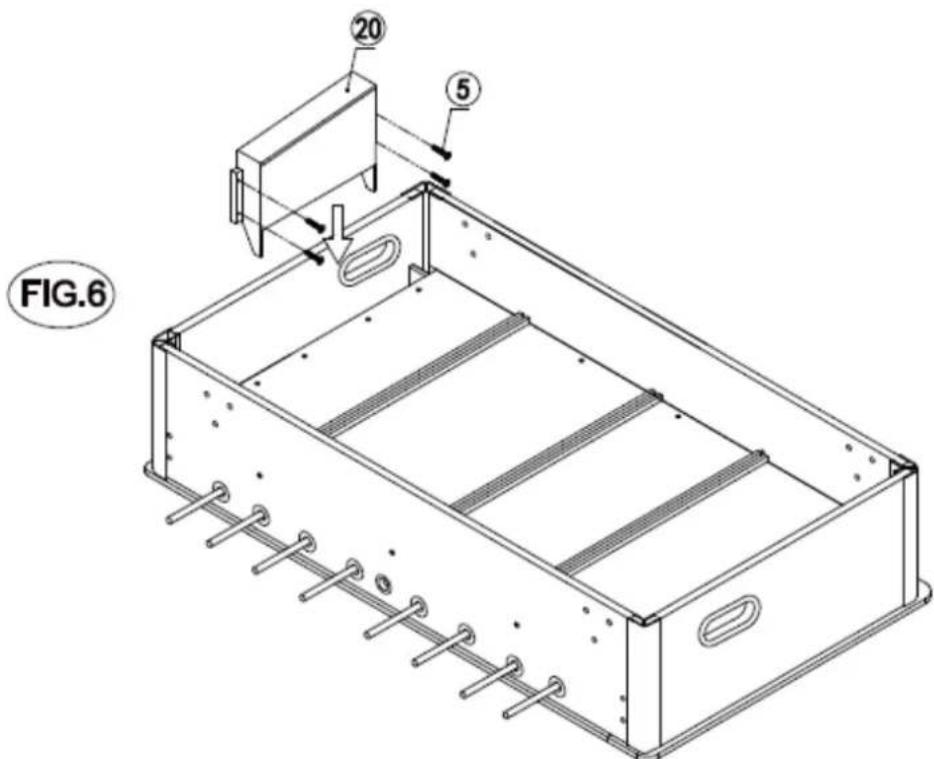

8) Zamontuj obie bramki #20 do płyt końcowych używając czterech śrub #5 na każdą

z nich.

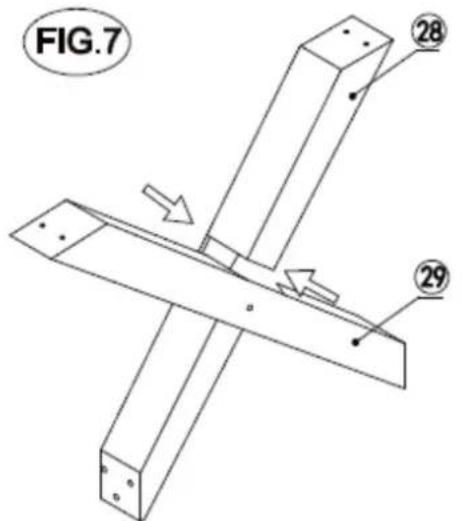

9) Złącz lewe #28 i prawe nogi #29 w kształt X jak na obrazku.

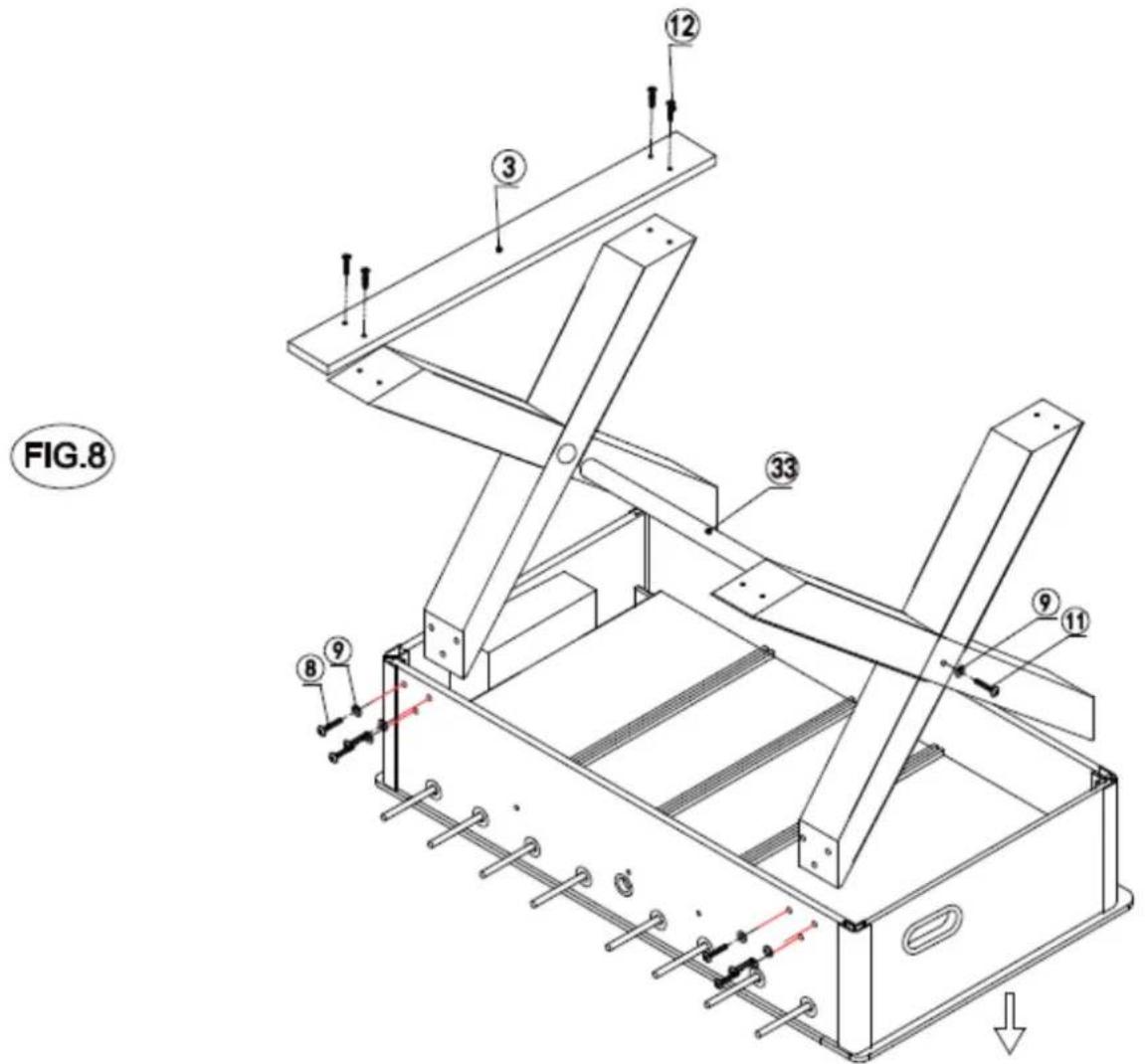

10) Wkręć złożone nogi w płyty boczne używając po trzy wkręty #8 i podkładki #9 na

każdą nogę. Nie dokręcaj ich dopóki nie umieścisz i nie dokręcisz belki łączącej #33 za pomocą wkrętu #11 i podkładki #9 na każdą stronę. Następnie dokręć płyty nóg #3, każdą czterema wkrętami #12.

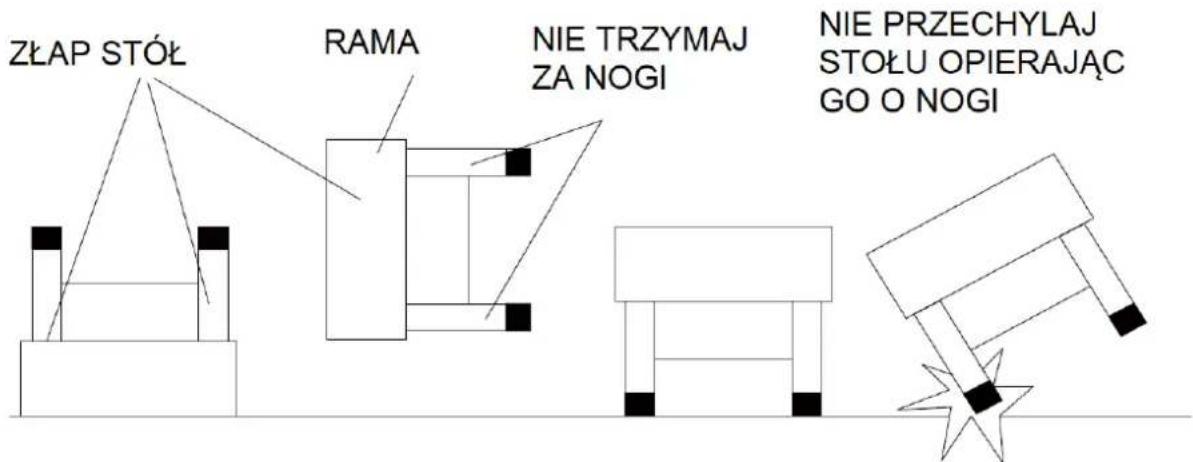

11) Obróć stół blatem do góry. Wykonaj tę czynność w dwie osoby. Nie trzymaj stołu za

nogi ani nie przechylaj go opierając o nie.

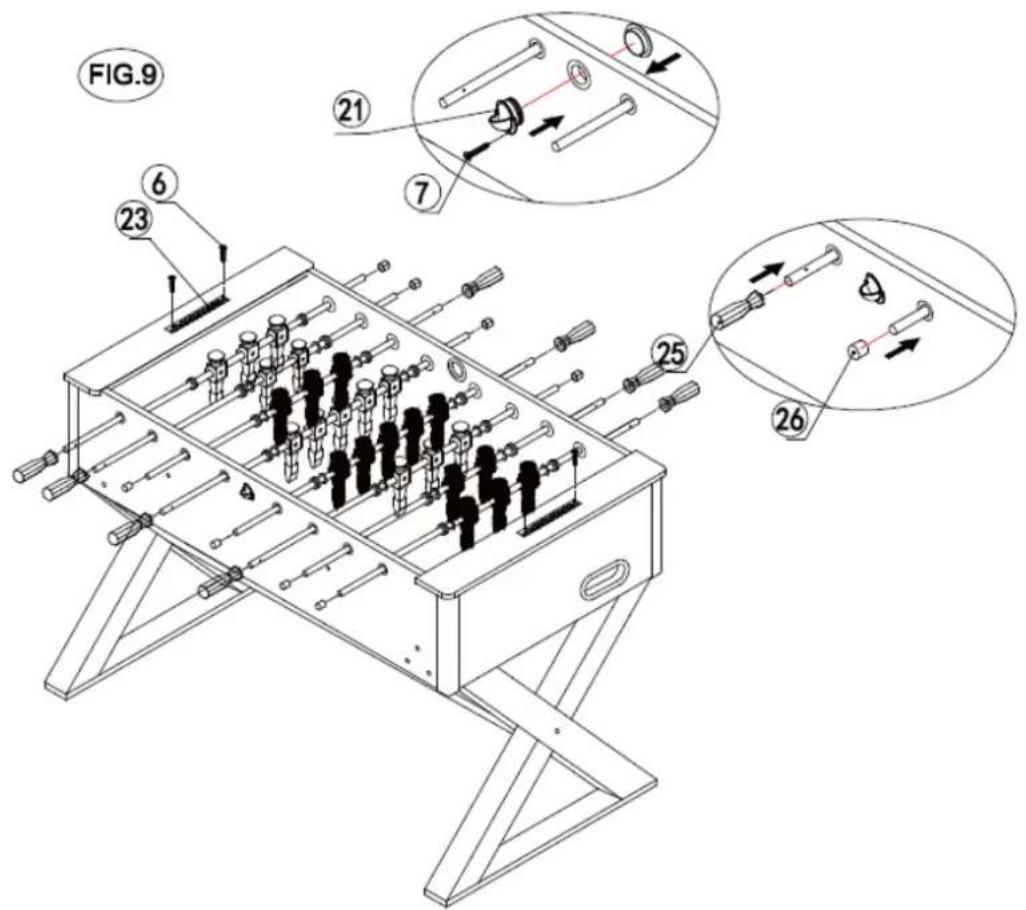

12) Wkręć wloty piłki #21 wkrętami #7, nasuń uchwyty #25 i zaślepki #26 oraz wkręć liczniki wyników #23 wkrętami #6.

Twój stół jest teraz złożony. Życzymy miłej gry.

wyprodukowano w Chinach
