Typ produktu	Dron
Marka	EXO
Model	Scout Kit
Wymiary (złożony)	30 x 25 x 8 cm
Waga	280 g
Zasilanie	Akumulator Li-Po 3.7V 1200 mAh
Czas lotu	Do 12 minut
Zasięg sterowania	Do 100 metrów
Kamera	720p HD (opcjonalnie)
Funkcje główne	Stabilizacja żyroskopowa, tryb bez głowy, start jednym przyciskiem, lądowanie awaryjne
Częstotliwość pracy	2.4 GHz
Stopień ochrony	IPX4 (odporność na zachlapanie)
Materiał obudowy	Tworzywo sztuczne ABS
Konserwacja i czyszczenie	Wycierać suchą szmatką, unikać wilgoci. Przechowywać w suchym miejscu.
Bezpieczeństwo	Nie używać w pobliżu ludzi, zwierząt ani linii energetycznych. Zachować ostrożność przy wietrze.
Części zamienne	Dostępne śmigła, osłony śmigieł, akumulatory i ładowarki.
Reparacja	Wymiana śmigieł i prostych części możliwa przez użytkownika. Skomplikowane naprawy zlecić serwisowi.
Informacje ogólne	Produkt przeznaczony dla początkujących i średnio zaawansowanych. Zawiera pilot, akumulator i kabel USB.

Często zadawane pytania - Scout Kit EXO

Jak długo trwa ładowanie akumulatora drona EXO Scout Kit?

Ładowanie akumulatora trwa około 60-90 minut przy użyciu dołączonej ładowarki USB.

Czy dron EXO Scout Kit ma kamerę?

Model podstawowy nie jest wyposażony w kamerę, ale istnieje opcjonalny moduł kamery 720p HD, który można dokupić osobno.

Jaki jest maksymalny zasięg sterowania dronem?

Zasięg sterowania wynosi do 100 metrów w otwartej przestrzeni, przy braku przeszkód.

Czy dron jest stabilny na wietrze?

Dron posiada stabilizację żyroskopową, która pomaga w utrzymaniu równowagi, ale zaleca się unikanie lotu przy silnym wietrze (powyżej 15 km/h).

Jak wymienić śmigła w dronie EXO Scout Kit?

Śmigła można łatwo wymienić, odkręcając je i zakładając nowe. Należy upewnić się, że śmigła są prawidłowo dopasowane do kierunku obrotu (oznaczone literami A i B).

Czy dron ma funkcję automatycznego powrotu?

Nie, dron EXO Scout Kit nie posiada funkcji automatycznego powrotu. Należy ręcznie sterować powrotem.

Jak zresetować dron do ustawień fabrycznych?

Aby zresetować dron, należy wyłączyć go i ponownie włączyć, przytrzymując przycisk zasilania przez 5 sekund. Pilot również można zresetować, wyjmując baterie.

Czy mogę używać drona w deszczu?

Dron ma stopień ochrony IPX4, co oznacza odporność na zachlapanie, ale nie jest wodoodporny. Nie należy latać w deszczu lub nad wodą.

Jaki jest czas lotu drona?

Czas lotu wynosi do 12 minut w optymalnych warunkach (bezwietrznie, umiarkowana temperatura).

Gdzie mogę znaleźć części zamienne do drona?

Części zamienne, takie jak śmigła, osłony i akumulatory, są dostępne w sklepach internetowych oraz u autoryzowanych dealerów EXO.

INSTRUKCJA OBSŁUGI Scout Kit EXO

Zeskanuj kod, aby pobrać aplikację

Użyj Swojego telefonu aby wyszukać aplikację "M RC PRO APP" z wybranego sklepu, lub zeskanuj kod QR aby pobrać ją bezpośrednio do instalacji.

Przygotowanie drona

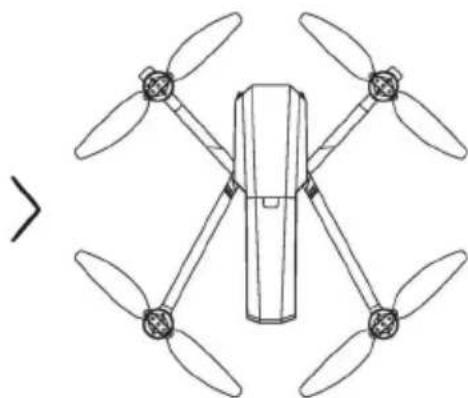

Rozłóż ramiona drona.

Upewnij się, że bateria jest w pełni naładowana przed lataniem. Sprawdź czy używasz kabla USB typu C zapewnionego przez EXO.

1. Przed naładowaniem należy wyjąć baterię z drona.
2. Umieść kabel ładujący do portu USB w komputerze (lub innego urządzenia), następnie podepnij drugi koniec kabla do gniazdka ładującego baterii.
3. Zapali się czerwone światło, oznaczającego ładowanie. Bateria jest w pełni naładowana gdy światło zgaśnie. Czas pełnego ładowania wynosi ok. 150 minut

Ładowanie kontrolera

1. Umieść kabel ładujący do portu USB w komputerze (lub innego urządzenia), następnie podepnij drugi koniec kabla do gniazdka ładującego kontrolera.
2. Zapali się czerwone światło, oznaczającego ładowanie. Bateria jest w pełni naładowana gdy światło zgaśnie. Czas pełnego ładowania wynosi ok. 40 minut

1) Parowanie kontrolera z dronem

UWAGA: Kontroler wystarczy sparować z dronem tylko raz - w przyszłości parowanie będzie następować automatycznie, po włączeniu kontrolera i drona.

• Włącz drona - kontrolka powinna migać, po czym położ go na płaskiej powierzchni.
• Następnie, aby połączyć kontroler z dronem należy przycisnąć lewy joystick maksymalnie w dół, nacisnąć włącznik kontrolera, po czym przesunąć lewy joytstick maksymalnie do góry. Potem ten sam joystick należy przesunąc maksymalnie w dół - jeżeli pojawi się sygnał dźwiękowy, oznacza to że dron został prawidłowo sparowany z kontrolerem.

2) Łączenie się z aplikacją

otwórz aplikację

3) Kalibracja urządzenia

Po prawidłowym sparowaniu drona z kontrolerem należy dokonać kalibracji żyroskopu. W tym celu należy umieścić drona na płaskiej powierzchni, po czym jednocześnie skierować oba joysticki maksymalnie w lewy dolny róg (zgodnie z ilustracją przedstawioną poniżej i przytrzymać je aż do momentu w którym migające przednie światła drona zaczną świecić w sposób stały - będzie to oznaczało, że kalibracja żyroskopu przebiegła pomyślnie.

Line drawing of a remote control device with buttons and indicator lights (no text or symbols)

PIERWSZY LOT

1. Aby dron wzniósł się w powietrze należy użyć przycisku szybkiego startu/lądowania. Po naciśnięciu go urządzenie wzniesie się na pewną wysokość (ilustracja 1.) 2. Aby wyłądować dronem należy użyć przycisku szybkiego startu/lądowania podczas lotu. Wówczas dron automatycznie opuści się do poziomu ziemi. Alternatywnie można skierować lewy joystick w dół i przytrzymać (ilustracja 2.) 3. ZATRZYMNANIE AWARYJNE - jeżeli dojdzie do upadku podczas lotu, lub zajdzie potrzeba zatrzymania silników w obliczu niebezpiecznej sytuacji, należy NACISNĄĆ lewy joystick przez 3 sekundy - wówczas dron wyłączy się całkowicie (ilustracja 3.) ilustracja 1.  ilustracja 2.  ilustracja 3.

Front view of a handheld electronic device with ports and buttons (no text or symbols visible)

Obsługa kontrolera

Kierunek oraz wysokość lotu drona steruje się za pomocą joysticków: lewy joystick odpowiada za wznoszenie i opadanie/obrót w prawo-lewo, prawy joystick odpowada za ruchy do przodu/do tyłu i w prawo/w lewo.   GÓRA

Abstract geometric design with a paper airplane and two curved arrows (no text or symbols)

DÓŁ

Abstract geometric diagram with four arrows pointing outward from a central triangular shape (no text or symbols)

SCHEMAT DRONA


SCHEMAT KONTROLERA

 1. Soczewka w dół 2. Soczewka do góry 3. Lewy/prawy joystick 4. Szybki start/lądowanie 5. Włącznik 6. Tryb headless 8. Precyzyjne dostrojenie 9. Nagraj wideo 10. Zrób zdjęcie 11. Wskaźnik mocy 12. Wskaźnik ładowania
