INSTRUKCJA OBSŁUGI Cinemaster 2 EXO
Zeskanuj kod, aby pobrać aplikację
Cinemaster 2
Użyj Swojego telefonu aby wyszukać aplikację "Cinemaster 2" z wybranego sklepu, lub zeskanuj kod QR aby pobrać ją bezpośrednio do instalacji.
Przygotowanie drona

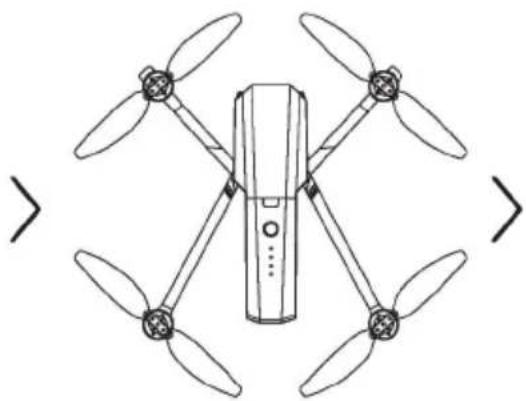

Rozłóż ramiona drona.
Włóż kartę Micro SD (karta do nabycia osobno).
PRZYGOTOWANIE DO LOTU

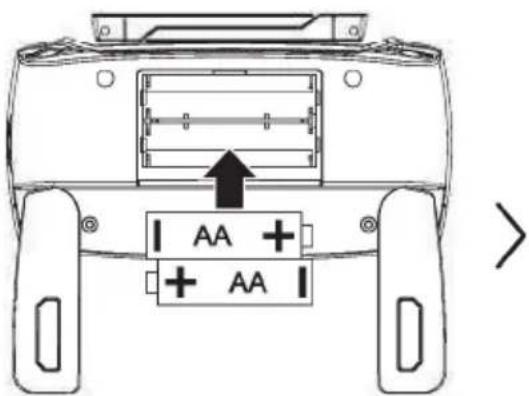

Włóż 2 baterie AA do kontrolera

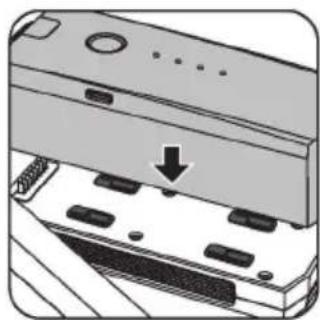

Zamontuj baterię w dronie

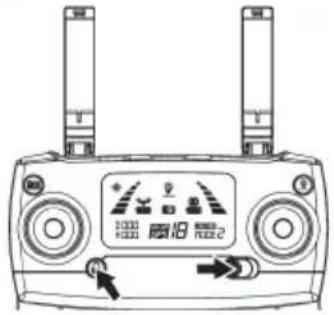

1) Parowanie kontrolera z dronem
UWAGA: Kontroler wystarczy sparować z dronem tylko raz - w przyszłości parowanie będzie następować automatycznie, po włączeniu kontrolera i drona.
- Najpierw należy nacisnąć i przytrzymać przycisk zasilania aby włączyć drona.
- Następnie, aby połączyć kontroler z dronem należy nacisnąć PRZYCISK BLOKADY i stale PRZYTRZYMUJĄC GO, przesunąć włącznik po prawiej stronie. Przycisk przytrzymuj do czasu wyświetlenia się wskaźnika mocy sygnału łączności, wskazującego na sparowanie.
2) Łaczenie się z aplikacją
otwórz aplikację
3) Kalibracja urządzenia
1. Pozioma kalibracja geomagnetyczna: Obróć urządzenie horyzontalnie około 3 razy. Kalibracja przebiegła pomyślnie gdy migające światła z przodu i z tyłu zmienią barwę z żółtej na zieloną. Gdy tak sie stanie, przejdź do następnego kroku.
2. Pionowa kalibracja geomagnetyczna: UWAGA: wykonać tylko po kalibracji poziomej! Obróć urządzenie wertykalnie około 3 razy. Kalibracja przebiegła pomyślnie gdy migające światła z przodu i z tyłu zmienią barwę z żółtej na zieloną.
PIERWSZY LOT
Odblokowanie: Naciśnij przycisk blokady aby włączyć silniki. Następnie unieś drona używając lewego joysticka.
NACIŚNIJ TEN PRZYCISK
Zamiana joysticków sterujących
Ta operacja pozwala na zamianę miejscami joysticków sterowania góra-dół/obrót po lewej i prawo-lewo/przód-tył po prawej stronie kontrolera
Naciśnij i przytrzymuj przycisk blokady na kontrolerze
Włącz jednocześnie kontroler
Przyciśnij długo
przycisk powrotu do bazy
aby zmienić tryb joysticków
Obsługa kontrolera
Tryb domyślny kontrolera to Mode 2.
Lewy joystick odpowiada za wysokość lotu oraz obrót lewo-prawo. Prawy joystick odpowiada za kierunek lotu: do przodu-do tyłu/w lewo-w prawo.
Tryb alternatywny to Mode 1:
Lewy joystick kotroluje kierunek lotu: do przodu -do tyłu/w lewo-w prawo. Prawy joystick odpowia-da za wysokość lotu oraz obrót lewo-prawo.
GÓRA
DÓŁ
GÓRA
DÓŁ
1. Lądownik
2. Śmigła
3. Kamera
4. Reflektor
5. System wykrywania na podczerwień
6. Bateria
7. Światło przednie
8. Światło tylne
9. Włącznik
SCHEMAT KONTROLERA
1. Włącznik
2. Powrót do
punktu startowego
3. Lewy joystick
4. Prawy joystick
5. Zrób zdjęcie/film
6. Zablokuj/odblokuj
7. Uchwyt na telefon
8. Antena
9. Rączka
10. Wyświetlacz
11. Startowanie/lądowanie
12. Przełącznik prędkości
13. Kontroler gimbala
14. Włącznik GPS
Zrób zdjęcie/film
Krótkie naciśnięcie, aby zrobić zdjęcie Długie naciśnięcie, aby zrobić film.
Startowanie/lądowanie
Naciśnij aby wystartować/wylądować.
Powrót do punktu startowego
Krótkie naciśnięcie, aby powrócić do punktu startowego automatycznie, naciśnij ponownie by anulować powrót.
Przełącznik prędkości/światła
Krótkie naciśnięcie, aby zgasić/zaświecić reflektor. Długie naciśnięcie, aby zmienić prędkość.
Kontrola gimbala
Zablokuj/odblokuj
Krótkie naciśnięcie, aby odblokować, długie naciśnięcie, aby zablokować drona. UWAGA: 5-sekundowe przytrzymanie podczas lotu spowoduje nagłe zatrzymanie się drona - zachowaj ostrożność!
Włącznik GPS
"ON" oznacza że GPS jest włączony. Ustawienie zalecane.
"OFF" oznacza że GPS jest wyłączony. Dron jest wtedy pozbawiony asysty geolokalizacyjnej podczas lotu.
Powrót do bazy
Wyświetla się gdy dron jest w trakcie powrotu do bazy.
Poziom baterii
Wyświetla aktualny stan naładowania baterii drona.
D 112 Odległość drona
Wyświetla aktualną odległość od drona (podaną w metrach).
Ilość satelitów GPS
Kiedy sygnał GPS wskaże więcej niż 7, wówczas aktualna lokalizacja drona będzie interpretowana jako punkt startowy (home point).
LOW HIGH Wysoka/niska prędkość
„LOW“ - wskazuje na niską prędkość lotu drona.
„HIGH“ - wskazuje na wysoką prędkość lotu drona.
Tryb headless/kalibracja żyroskopu/ kalibracja kompasu
Gdy wybrany jest tryb headless,
ikona ŚWIECI SIĘ;
Gdy wybrana jest kalibracja żyroskopu,
ikona MIGA SZYBKO;
Gdy wybrana jest kalibracja kompasu,
ikona MIGA POWOLI.
Zdjęcie/film
Pojedyńcze mignięcie - zrobienie zdjęcia
Powolne miganie - nagrywanie wideo
Poziom baterii kontrolera
Wyświetla aktualny stan naładowania baterii kontrolera.
H015 Wysokość lotu
Wyświetla aktualną wysokość lotu drona (podaną w metrach).
MODE2 Tryb joysticka
Wyświetla aktualnie wybrany tryb joysticka (tryb domyślny to Mode 2).
GPS
„ON“ - GPS jest włączony.
„OFF“ - GPS jest wyłączony.
Moc sygnału
Wyświetla moc sygnału połączenia drona z kontrolerem.
ŁADOWANIE
1. Ładowanie kablem USB typu C
Upewnij się, że bateria jest w pełni naładowana przed lataniem. Sprawdź czy używasz kabla USB typu C zapewnionego przez EXO. Czas ładowania wynosi około 5 godzin.\*
• Bateria rozładowana - migający wskaźnik poziomu baterii
•Ładowanie - migający naprzemiennie wskaźnik poziomu baterii
•Bateria w pełni naładowana - świeczący stale wskaźnik poziomu baterii
\*Podany wyżej czas ładowania ustalono przy użyciu adaptera 5V 2A. Używanie innego adaptera spowoduje rozbierzność od podanej informacji. Zaleca się używanie adaptera 5V 2-2,1A do ładowania.
2. Ładowanie kablem PD szybkiego ładowania (tylko dla baterii Cinemaster 2 PRO)
Upewnij się, że bateria jest w pełni naładowana przed lataniem. Sprawdź czy używasz kabla USB zapewnionego przez producenta. Czas ładowania wynosi ok. 70 minut.\*
• Bateria rozładowana - migający wskaźnik poziomu baterii
•Ładowanie - migający naprzemiennie wskaźnik poziomu baterii
•Bateria w pełni naładowana - świeczący stale wskaźnik poziomu baterii
\*Podany wyżej czas ładowania ustalono przy użyciu adaptera 45W+. Używanie innego adaptera spowoduje rozbierzność od podanej informacji. Zaleca się używanie adaptera 45W+.
