Ranger Plus X7 - Niekategoryzowane EXO - Bezpłatna instrukcja obsługi

Typ produktu	Powerbank
Pojemność	10000 mAh
Wejście	Micro USB 5V/2A
Wyjście	USB-A 5V/2.1A (2 porty)
Wymiary	140 x 70 x 15 mm
Waga	200 g
Materiał obudowy	Tworzywo sztuczne
Funkcje	Ładowanie dwóch urządzeń jednocześnie, wskaźnik LED poziomu naładowania, automatyczne wykrywanie urządzenia
Bezpieczeństwo	Zabezpieczenie przed przegrzaniem, przepięciem, zwarciem oraz przeładowaniem
Ładowanie powerbanka	Ok. 5-6 godzin przy użyciu ładowarki 2A
Liczba cykli ładowania	Ok. 500 cykli do 80% pojemności
Czyszczenie i konserwacja	Przecierać miękką, suchą szmatką; unikać kontaktu z wodą i wilgocią
Części zamienne i serwis	Kabel USB, instrukcja; serwis u autoryzowanego dystrybutora
Gwarancja	2 lata
Zawartość opakowania	Powerbank, kabel micro USB, instrukcja obsługi

Często zadawane pytania - Ranger Plus X7 EXO

Jak sprawdzić poziom naładowania powerbanka?

Naciśnij przycisk na boku powerbanka. Diody LED wskażą aktualny poziom: 4 diody = 75-100%, 3 diody = 50-75%, 2 diody = 25-50%, 1 dioda = 0-25%. Gdy dioda miga, oznacza to niski poziom.

Czy można ładować dwa urządzenia jednocześnie?

Tak, Ranger Plus X7 posiada dwa porty wyjściowe USB-A, które umożliwiają jednoczesne ładowanie dwóch urządzeń. Łączny prąd wyjściowy wynosi do 2.1A.

Jak długo ładuje się powerbank?

Ładowanie powerbanka od 0 do 100% trwa około 5-6 godzin przy użyciu ładowarki o prądzie 2A. Użycie słabszej ładowarki wydłuży czas.

Czy powerbank obsługuje szybkie ładowanie?

Nie, Ranger Plus X7 nie obsługuje technologii szybkiego ładowania. Standardowe wyjście to 5V/2.1A, co zapewnia ładowanie z prędkością standardową.

Jakie urządzenia można ładować?

Powerbank może ładować większość urządzeń z portem USB, takich jak smartfony, tablety, słuchawki Bluetooth, głośniki przenośne itp. Upewnij się, że urządzenie pobiera prąd nie większy niż 2.1A.

Czy powerbank można zabrać w podróż samolotem?

Tak, ponieważ pojemność 10000 mAh (37 Wh) jest poniżej limitu 100 Wh dla urządzeń przenośnych. Należy przewozić go w bagażu podręcznym.

Co oznaczają diody LED na powerbanku?

Cztery diody LED wskazują poziom naładowania powerbanka. Podczas ładowania urządzeń diody migają, a po naładowaniu świecą światłem ciągłym. Gdy powerbank jest ładowany, diody migają sekwencyjnie.

Jak dbać o baterię powerbanka?

Przechowuj powerbank w suchym miejscu w temperaturze pokojowej. Unikaj całkowitego rozładowania – ładuj go, gdy poziom spadnie poniżej 20%. Nie wystawiaj na działanie wysokich temperatur.

Czy powerbank ma zabezpieczenie przed zwarciem?

Tak, Ranger Plus X7 jest wyposażony w zabezpieczenia przeciwzwarciowe, przepięciowe, przegrzaniowe i nadprądowe, co zapewnia bezpieczne użytkowanie.

Gdzie znaleźć instrukcję obsługi?

Instrukcję obsługi można pobrać w formacie PDF ze strony notice-facile.com lub znaleźć w pudełku produktu.

INSTRUKCJA OBSŁUGI Ranger Plus X7 EXO

Zeskanuj kod, aby pobrać aplikację

Użyj Swojego telefonu aby wyszukać aplikację "Ranger PLUS app" z wybranego sklepu, lub zeskanuj kod QR aby pobrać ją bezpośrednio do instalacji.

Przygotowanie drona

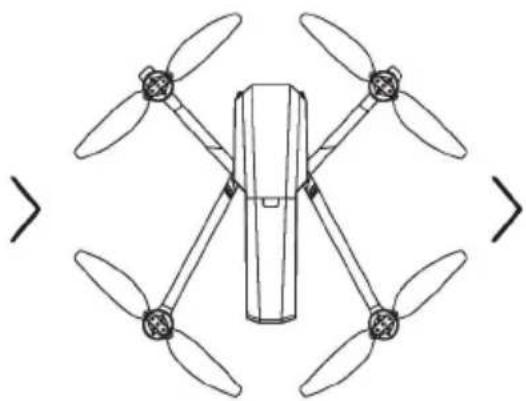

Rozłóż ramiona drona.

Włóż kartę Micro SD (karta do nabycia osobno).

PRZYGOTOWANIE DO LOTU

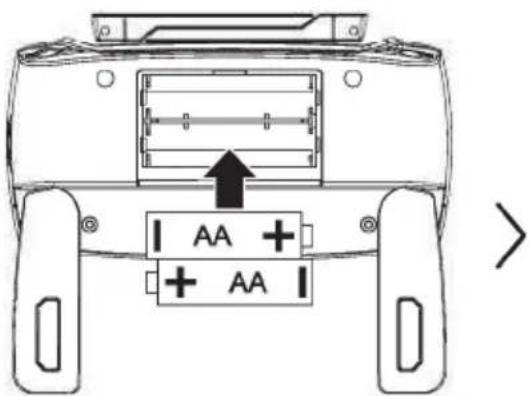

Włóż 2 baterie AA do kontrolera

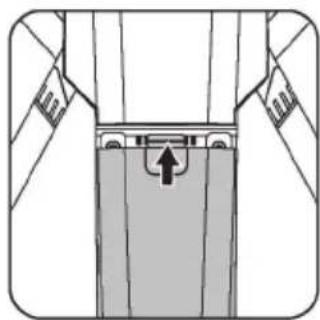

Zamontuj baterię w dronie

1) Parowanie kontrolera z dronem

UWAGA: Kontroler wystarczy sparować z dronem tylko raz - w przyszłości parowanie będzie następować automatycznie, po włączeniu kontrolera i drona.

• Najpierw należy włączyć kontroler, którego kontrolka powinna migać
• Następnie, aby połączyć kontroler z dronem należy nacisnąć i przytrzymać włącznik z tyłu baterii. Wskaźnik baterii rozświetli się od lewej do prawej a światełko na kontrolerze powinno przestać migotać - oznacza to że urządzenia zostały ze sobą prawidłowo sparowane.

2) Łaczenie się z aplikacją

otwórz aplikację

3) Kalibracja urządzenia

1. Umieść drona na płaskiej powierzchni i przytrzymaj przycisk w prawym górnym rogu kontrolera przez 5 sekund. 2. Pozioma kalibracja geomagnetyczna: Obróć urządzenie horyzontalnie około 3 razy. Kalibracja przebiegła pomyślnie gdy usłyszysz charakterystyczne piknęcie. Gdy tak sie stanie, przejdź do następnego kroku. 3. Pionowa kalibracja geomagnetyczna: UWAGA: wykonać tylko po kalibracji poziomej! Obróć urządzenie wertykalnie około 3 razy. Kalibracja przebiegła pomyślnie gdy usłyszysz charakterystyczne piknięcie.

Line drawing of a quadcopter drone with a circular arrow indicating rotational motion (no text or symbols)


Technical line drawing of a helicopter with propeller and rotor, showing rotational motion (no text or symbols)

PIERWSZY LOT

Odblokowanie: Przesuń jednocześnie joysticki w sposób i w kolejności zaprezentowanej poniżej: 1. Ruch na zewnątrz

Line drawing of a mechanical device with two rotary buttons and directional arrows indicating movement (no text or symbols)

2. Ruch do wewnątrz

Line drawing of a mechanical device with arrows indicating motion or force direction (no text or symbols)

Obsługa kontrolera

Kierunek oraz wysokość lotu drona steruje się za pomocą joysticków: lewy joystick odpowiada za wznoszenie i opadanie/obrót w prawo-lewo, prawy joystick odpowada za ruchy do przodu/do tyłu i w prawo/w lewo.

Abstract geometric diagram with four arrows pointing outward from a central triangular shape (no text or symbols)

DÓŁ  1. Lądownik 2. Śmigła 3. Kamera 5. System wykrywania na podczerwień 6. Bateria 7. Silniki 8. Światła 9. Włącznik

SCHEMAT KONTROLERA

 1. Tryb headless 2. Zrób zdjęcie/geomagnetyzm 3. Nagraj wideo 4. Prawy joystick 5. Przyspieszenie/żyroskop 6. Lewy joystick 8. Antena z uchwytem 9. Powrót do punktu startowego 10. Wyświetlacz 11. Rączka 12. Tryby GPS 13. Włącznik

Zrób zdjęcie

Krótkie naciśnięcie, aby zrobić zdjęcie. Długie naciśnięcie, aby skalibrować geomagnetyzm.

↓↑ Startowanie/lądowanie

Naciśnij aby wystartować/wylądować.

A Powrót do punktu startowego

Naciśnij, aby powrócić do punktu startowego automatycznie. Zaleca się korekcję kursu joystickiem by uniknąć kolizji z przeszkodami.

SPEED Przyspieszenie/żyroskop

Krótkie naciśnięcie, aby zmienić prędkość Długie naciśnięcie, aby skalibrować żyroskop.

Nagraj wideo

Naciśnij aby nakręcić film.

Tryb headless

Naciśnij aby aktywować tryb headless.

ON GPS OFF Tryby GPS

Umożliwia przełączanie między trybami pracy drona: Mode 0, Mode 1 i Mode 2 (szczegóły w instrukcji obsługi)

Powrót do bazy

Wyświetla się gdy dron jest w trakcie powrotu do bazy.

Poziom baterii

Wyświetla aktualny stan naładowania baterii drona.

D 112 Odległość drona

Wyświetla aktualną odległość od drona (podaną w metrach).

Ilość satelitów GPS

Kiedy sygnał GPS wskaże więcej niż 8, wówczas aktualna lokalizacja drona będzie interpretowana jako punkt startowy (home point).

LOW HIGH Wysoka/niska prędkość

„LOW“ - wskazuje na niską prędkość lotu drona. „HIGH“ - wskazuje na wysoką prędkość lotu drona.

Tryb headless/kalibracja żyroskopu/ kalibracja kompasu

Gdy wybrany jest tryb headless, ikona ŚWIECI SIĘ; Gdy wybrana jest kalibracja żyroskopu, ikona MIGA SZYBKO; Gdy wybrana jest kalibracja kompasu, ikona MIGA POWOLI.

Zdjęcie/film

Pojedyńcze mignięcie - zrobienie zdjęcia Powolne miganie - nagrywanie wideo

Poziom baterii kontrolera

Wyświetla aktualny stan naładowania baterii kontrolera.

H015 Wysokość lotu

Wyświetla aktualną wysokość lotu drona (podaną w metrach).

MODE2 Tryb joysticka

Wyświetla aktualnie wybrany tryb joysticka (tryb domyślny to Mode 2).

GPS

„ON“ - GPS jest włączony. „OFF“ - GPS jest wyłączony.

Moc sygnału

Wyświetla moc sygnału połączenia drona z kontrolerem.

ŁADOWANIE

1. Ładowanie kablem USB typu C

Upewnij się, że bateria jest w pełni naładowana przed lataniem. Sprawdź czy używasz kabla USB typu C zapewnionego przez EXO. • Bateria rozładowana - migający wskaźnik poziomu baterii •Ładowanie - migający naprzemiennie wskaźnik poziomu baterii •Bateria w pełni naładowana - świeczący stale wskaźnik poziomu baterii
