WDP-04C8 - Dzwonek El Home - Bezpłatna instrukcja obsługi

Typ produktu	Dzwonek bezprzewodowy
Zasilanie nadajnika	2 x baterie AAA (brak w zestawie)
Zasilanie odbiornika	230 V AC (sieć elektryczna)
Zasięg pracy	Do 50 m w otwartej przestrzeni
Liczba melodii	20 różnych dzwonków
Regulacja głośności	Tak, 4 poziomy + wyciszenie
Wskaźnik LED	Dioda sygnalizująca naciśnięcie przycisku
Wodoodporność nadajnika	IP44 (odporny na bryzgi)
Montaż	Nadajnik na ścianę (w zestawie kołki i wkręty), odbiornik do gniazdka
Wymiary nadajnika	75 x 25 x 25 mm
Wymiary odbiornika	80 x 50 x 25 mm
Waga nadajnika	40 g (bez baterii)
Waga odbiornika	60 g
Kolor	Biały
Materiał obudowy	Tworzywo sztuczne ABS
Częstotliwość pracy	433 MHz
Kodowanie	Cyfrowe, zabezpieczone przed zakłóceniami
Liczba parowań	Do 4 odbiorników z jednym nadajnikiem
Zgodność z normami	CE, RoHS
Gwarancja	24 miesiące

Często zadawane pytania - WDP-04C8 El Home

Jak zamontować dzwonek bezprzewodowy El Home WDP-04C8?

Nadajnik (przycisk) montuje się na ścianie za pomocą dołączonych kołków i wkrętów. Odbiornik podłącza się do gniazdka elektrycznego 230 V. Naciśnij przycisk, aby sprawdzić działanie.

Jakie baterie są potrzebne do nadajnika?

Nadajnik wymaga dwóch baterii AAA (1,5 V). Baterie nie są dołączone do zestawu. Odbiornik zasilany jest z sieci.

Jaki jest zasięg dzwonka?

Zasięg wynosi do 50 metrów w otwartej przestrzeni. W budynkach zasięg może być mniejszy ze względu na ściany i przeszkody.

Czy mogę zmienić melodię dzwonka?

Tak, dzwonek oferuje 20 różnych melodii. Aby zmienić, naciśnij przycisk zmiany melodii na odbiorniku lub postępuj zgodnie z instrukcją.

Jak wyciszyć dzwonek na stałe?

Odbiornik posiada regulator głośności z opcją wyciszenia. Ustaw pokrętło w pozycji '0' lub wybierz tryb cichy zgodnie z instrukcją.

Czy dzwonek jest wodoodporny?

Nadajnik ma stopień ochrony IP44, co oznacza odporność na bryzgi wody. Nie należy go zanurzać. Odbiornik przeznaczony jest wyłącznie do użytku wewnątrz pomieszczeń.

Co zrobić, jeśli dzwonek nie działa?

Sprawdź, czy baterie w nadajniku są naładowane i prawidłowo włożone. Upewnij się, że odbiornik jest podłączony do gniazdka. Jeśli problem persists, spróbuj zresetować urządzenie lub skontaktuj się z serwisem.

Czy mogę podłączyć więcej niż jeden odbiornik?

Tak, dzwonek umożliwia sparowanie do 4 odbiorników z jednym nadajnikiem. Postępuj zgodnie z instrukcją parowania.

Jak wyczyścić dzwonek?

Wyczyść obudowę miękką, suchą szmatką. Nie używaj agresywnych środków czyszczących ani wody. Unikaj dostania się wody do wnętrza odbiornika.

Gdzie znajdę instrukcję obsługi w formacie PDF?

Instrukcję można pobrać ze strony notice-facile.com w zakładce danego produktu. Wystarczy wybrać język polski i podać adres email, aby otrzymać tłumaczenie.

INSTRUKCJA OBSŁUGI WDP-04C8 El Home

DZWONEK BEZPRZEWODOWY

Dzieki zastosowaniu specjalnego systemu kodowania nadajnika i odbiornika, istnieje możliwość rozbudowy zestawu o kolejne elementy, nie zakłócając przy okazji innych produktów tej samej marki, które mogą znaleźć się w pobliżu. Zgodność kodów dzwonka i przycisku umożliwia rozbudowe i dowolną aranżację zestawu.

W celu rozbudowy zestawu, każdy nowy element należy zakodować zgodnie z czynnościami opisanymi w punkcie „Kodowanie zestawu”.

PRZYKŁADOWE MOŻLIWOŚCI
ROZBUDOWY ZESTAWU Przykład 1 (dwa przyciski obsługujące jeden dzwonek)

Przykład 2 (dwa dzwonki obsługiwane przez jeden przycisk)

Produkt objęty jest 24 miesięczną gwarancją liczoną od daty
zakupu towaru. Cwarańcja jest wazna wyłącznie z ovginalnym dokumentem zakupy (paragon, faktura irp).
Szczegółowe warunki gwarancji dostępne są na stronie
www.elhome.eu

WDP-04C8

HOME

SAFETY SOLUTION

DZWONEK BEZPRZEWODOWY

CHARAKTERYSTYKA URZĄDZENIA:

• 10 melodii do wyboru
- wybór dźwięku za pomocą przycisku z tyłu obudowy odbiornika
- możliwość regulacji poziomu dźwieku potencjometrem na odbiorniku
- dzwonek może być wykorzystany jako pager lub alarm osobisty
- łatwość obsługi i montażu
- nie wymaga połączenia kablowego
- zasięg działania max. do 70 m w terenie otwartym

• transmisja radiowa nie zakłócająca pracy innych urządzeń
- zasilanie bateryjne - dzwonka i przycisku
- zastosowana w urządzeniu technologia cyfrowa znacznie wydłuża

żywotność baterii

• sygnalizacja optyczna dzwonienia (przycisk i odbiornik)
• nowoczesne wzornictwo
• niskie zużycie energii

W skład zestawu wchodzą: dzwonek (odbiornik) i przycisk (nadajnik)

Dane techniczne	Dzwonek	Przycisk
Zasilanie	DC 4.5V (3 x LR6)	DC 3V (CR2032)
Transmisja	radiowa
Częstotliwość	433.92 MHz
Zasięg działania	maks. do 70m
Max. poziom dźwięku generowanego przez dzwonek	ok. 85 dB	-
Temperaturowy zakres pracy	0°C ... + 40°C	-18°C ... + 40°C
Stopień ochrony obudowy	IP20	IP44

Zużyte urządzenie elektryczne lub elektroniczne nie może być składowane (wyrzucone) wraz i innymi odpodami pochodzącymi z gospodarstwdomowych. Aby uniknąć szkodiłowego wphywu na środowisko naturalne i zdrowie ludzi, zużyte urządzenie należy składować w miejscach do tego przeznaczonych. W celu uzyskania informacji na temat miejsca i sposoba bezpiecznego składowania zużytego produktu należy zwrócić się do organu władz lokalnych lub firmy zajmującej się retycyliemodopańów - Dz.U nr 180 poż 1495 dz.29.07.2005.
ElektroEko Informacje na temat miejsc zbierania zuzytego sprzętu elektrycznego i elektronicznego znaleźć można na stronie organizacji odzysku http://www.elektroeko.pl nr rej. GIOŚ: E0011703W

Eura-Tech Sp. z o.o. niniejszym oświadcza, że typ urządzenia radiowego - dzwonek bezprzewodowy WDP-04C8 jest zgodny z dyrektywą 2014/53/UE. Pełny tekst deklaracji zgodności UE jest dostępny pod następującym adresem internetowym: www.eura-tech.eu

C€0700

HOME

Eura-Tech Sp. z o.o., ul. Przemysłowa 35A

84-200 Wejherowo, POLAND

www.elhome.eu

Możliwość
rozbudowy

Zasięg

pracy

Zasilanie
bateryjne

Możliwoś
wyboru

Sygnalizacja
optyczna

Sygnalizac

Be
przewodowy

HOME

WDP-04C8

10 MELODII

DO WYBORU

Prosta

instalacja

Kodowanie zestawu

Nacisnąć przycisk kodowania, znajdujący się na tylnej ścianie obudowy odbiornika. Odbiornik na 20 sekund przejdzie w tryb parowania komponentów, w tym czasie należy nacisnąć przycisk „PLAY” nadajnika. Powiadomienie sygnałem akustycznym zakończy proces parowania komponentów.

Aby zweryfikować, czy proces przebiegł poprawnie należy nacisnąć przycisk nadajnika - odbiornik powinien uaktywnić melodię.

Aby rozkodować zestaw należy nacisnąć i przytrzymać przycisk kodowania, znajdujący się na tylnej ścianie obudowy odbiornika. Po upływie ok. 10 sekund odbiornik wyda sygnał akustyczny, oznajmiający usunięcie z pamięci wszystkich wcześniej dodanych komponentów.

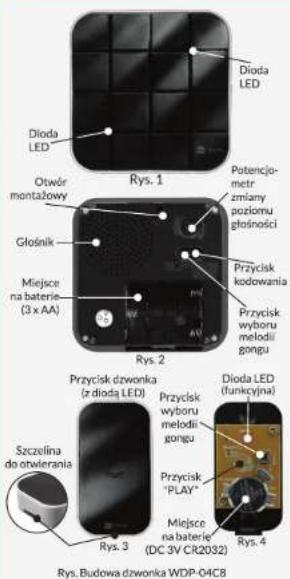

Instalacja

DZWONEK (odbiornik):

W celu zamontowania dzwonka należy:

1. W wybranym miejscu zamocować kołek rozporowy wraz z wkrętem o średnicy max ∅8mm.

2. Z tyłu obudowy dzwonka zdjąć osłonę i umieścić trzy sprawne baterie LR6 1,5V zgodnie z oznaczeniem "+" -" (patrz rys. 2).

3. Założyć właściwie osłonę baterii, a następnie zawiesić dzwonek na kołku, wykorzystując otwór w tylnej ścianie dzwonka (patrz rys. 2).

PRZYCISK (nadajnik):

W celu zamontowania przycisku należy:
1. Odkleić od tylnej ściany przycisku taśmę montażową, a następnie przykleić urządzenie do wcześniej oczyszczonego gładkiego i płaskiego miejsca.
2. Ostrożnie zdjąć pokrywę tylnej ściany.
3. Włożyć sprawną baterię CR2032 (3V) (patrz rys. 4).
4. Sprawdzić działanie przycisku - po naciśnięciu zaświeci się dioda umieszczona na froncie przycisku (patrz rys. 3).
5. W razie potrzeby zmienić melodię gongu za pomocą specjalnego przycisku (rys. 4).
6. Zamocować przycisk na zatrzasku tylnej ściany.

UWAGA

Przycisk nie jest hermetyczny! W razie montażu przycisku w miejscu nie zabezpieczonym przed opadami atmosferycznymi, wskazane jest zastosowanie dodatkowej osłony nad nim, która uniemożliwi przedostanie się wody do jego wnętrza.

UWAGA

W specyfikacji podano maksymalny zasieg pracy urządzenia w terenie otwartym. Rzeczywista wartość uzależniona jest od warunków otoczenia. Przed instalacją należy przetestować urządzenie w wybranym miejscu aby zweryfikować, czy praca urządzenia nie jest zakłócana (np. przez obecność ścian i stropów, sąsiedztwo innych urządzeń elektronicznych, grzejników, metali, etc.).
