Typ produktu	Dzwonek bezprzewodowy (carillon)
Model	WDP-03C8
Marka	El Home
Zasilanie	Baterie AAA (2 szt.) lub zasilacz sieciowy (opcjonalnie)
Liczba melodii	16 melodii do wyboru
Regulacja głośności	Tak, płynna regulacja
Zasięg działania	Do 100 m na otwartej przestrzeni
Wskaźnik LED	Tak, przycisku i odbiornika
Montaż	Na ścianę za pomocą taśmy dwustronnej lub wkrętów
Wymiary (odbiornik)	8,5 × 8,5 × 3 cm
Waga (odbiornik)	100 g
Kolor	Biały
Materiał obudowy	Tworzywo sztuczne
Wodoszczelność przycisku	IP44 (odporny na zachlapanie)
Kodowanie transmisji	Cyfrowe, łączenie do 4 odbiorników
W zestawie	Przycisk, odbiornik, baterie, instrukcja obsługi
Kraj produkcji	Chiny
Gwarancja	2 lata
Reparability / Części zamienne	Nie dotyczy – produkt nie jest naprawialny, wymiana całego urządzenia

Często zadawane pytania - WDP-03C8 El Home

Jak zainstalować dzwonek WDP-03C8?

Zainstaluj przycisk na zewnątrz (np. przy drzwiach) za pomocą dołączonej taśmy lub wkrętów. Odbiornik podłącz do zasilania (baterie lub gniazdko) i umieść w domu. Naciśnij przycisk – dzwonek powinien zadziałać.

Jak sparować przycisk z odbiornikiem?

Urządzenia są sparowane fabrycznie. Jeśli konieczne jest ponowne sparowanie: naciśnij przycisk PAR na odbiorniku (lub przytrzymaj przycisk dzwonka) przez 3 sekundy, aż dioda zacznie migać, a następnie naciśnij przycisk dzwonka. Potwierdzeniem jest stałe światło LED.

Jak zmienić melodię dzwonka?

Naciśnij przycisk zmiany melodii na odbiorniku (oznaczony nutą). Każde naciśnięcie wybiera kolejną melodię – jest ich 16. Aby ustawić ulubioną, przytrzymaj przycisk przez 2 sekundy.

Jak regulować głośność?

Na odbiorniku znajduje się pokrętło lub przyciski +/- do regulacji głośności. Możesz ustawić poziom od cichego do bardzo głośnego.

Jak wymienić baterie w przycisku?

Otwórz obudowę przycisku (wciśnij zatrzask lub odkręć śrubkę). Wymień dwie baterie AAA na nowe, zwracając uwagę na biegunowość. Zamknij obudowę.

Jaki jest zasięg dzwonka?

Zasięg w otwartej przestrzeni wynosi do 100 metrów. W budynkach zasięg może być mniejszy z powodu przeszkód (ściany, drzwi). Zalecamy testowanie w docelowej lokalizacji.

Czy można podłączyć więcej niż jeden przycisk?

Tak, odbiornik obsługuje do 4 przycisków. Każdy przycisk może mieć przypisaną inną melodię. Należy sparować każdy przycisk osobno.

Dlaczego dzwonek nie działa?

Sprawdź baterie w przycisku i odbiorniku (jeśli na baterie), upewnij się, że odbiornik jest włączony. Upewnij się, że przycisk i odbiornik są w zasięgu. Jeśli problem nadal występuje, zresetuj urządzenia (wyjmij baterie na 10 sekund).

Jak czyścić dzwonek?

Używaj miękkiej, wilgotnej ściereczki. Nie używaj agresywnych detergentów ani nie zanurzaj w wodzie. Przycisk jest odporny na zachlapanie (IP44), ale nie należy go myć strumieniem wody.

Czy dzwonek jest kompatybilny z innymi urządzeniami El Home?

Model WDP-03C8 jest kompatybilny tylko z odbiornikami i przyciskami tej samej serii. Nie jest kompatybilny z innymi markami. Do rozszerzenia systemu używaj wyłącznie oryginalnych akcesoriów El Home.

INSTRUKCJA OBSŁUGI WDP-03C8 El Home

Aby sparować nadajnik z odbiornikiem należy postępować według wskazówek podanych poniżej.

W przeciągu 5 sekund od włożenia baterii do nadajnika i odbiornika należy nacisnąć i przytrzymać przez ok. 5s przycisk nadajnika. Czerwona dioda LED powinna się zaświecić, a z głośnika powinien wydobyć się sygnał akustyczny.

Aby zweryfikować, czy proces przebiegt poprawnie należy nacisnąć przycisk nadajnika - odbiornik powinien uaktywnić melodię.

Aby rozkodować zestaw należy ponownie wykonać powyższą czynność.

Instalacja

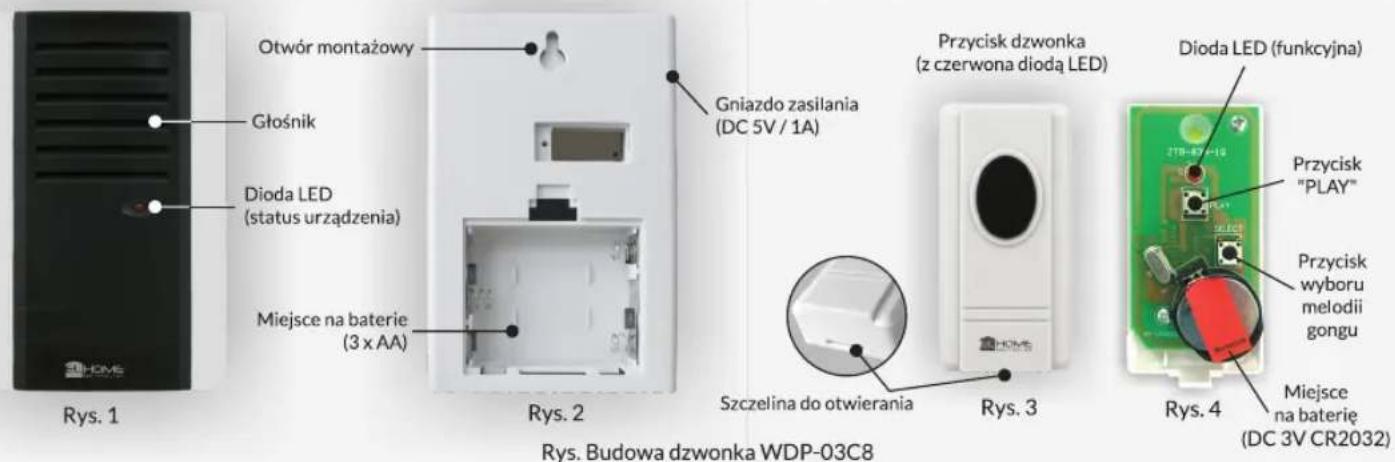

DZWONEK (odbiornik):

W celu zamontowania dzwonka należy:

1. W wybranym miejscu zamocować kołek rozporowy wraz z wkrętem o średnicy max ∅8mm.
2. Z tyłu obudowy dzwonka zdjąć osłone i umieścić trzy sprawne baterie LR6 1,5V zgodnie z oznaczeniem "+" -" (patrz rys. 2).
3. Założyć właściwie osłone baterii, a następnie zawiesić dzwonek na kołku, wykorzystując otwór w tylnej ścianie dzwonka (patrz rys. 2).

UWAGA

Istnieje możliwość zasilania odbiornika za pomocą zasilacza DC 5V/1A (nie będącego na wyposażeniu zestawu). Należy pamiętać o wyjęciu baterii z odbiornika przed podłączeniem zasilacza.

PRZYCISK (nadajnik):

W celu zamontowania przycisku należy:
1. W wybranym miejscu umieścić dwa kołki rozporowe przeznaczone do zamocowania tylnej ściany przycisku (patrz rys. 4).
2. Zdjąć pokrywę tylnej ściany przycisku umieszczając i delikatnie przekręcając śrubokręt w szczelinie (uważając, by nie uszkodzić płytki znajdującej się wewnątrz).
3. Włożyć sprawną baterię CR2032 (3V) (patrz rys. 4).
4. Sprawdzić działanie przycisku - po naciśnięciu zaświeci się czerwona dioda umieszczona na froncie przycisku (patrz rys. 3).
5. W razie potrzeby zmienić melodię gongu za pomocą specjalnego przycisku (rys. 4).
6. Zamocować przycisk na zatrzasku tylnej ściany.

UWAGA

Alternatywnym sposobem montażu przycisku jest użycie taśmy samoprzylepnej na płaskiej, gładkiej, oczyszczonej powierzchni.

UWAGA

Przycisk nie jest hermetyczny! W razie montażu przycisku w miejscu nie zabezpieczonym przed opadami atmosferycznymi, wskazane jest zastosowanie dodatkowej osłony nad nim, która uniemożliwi przedostanie się wody do jego wnętrza.

UWAGA

W specyfikacji podano maksymalny zasięg pracy urządzenia w terenie otwartym. Rzeczywista wartość uzależniona jest od warunków otoczenia. Przed instalacją należy przetestować urządzenie w wybranym miejscu aby zweryfikować, czy praca urządzenia nie jest zakłócana (np. przez obecność ścian i stropów, sąsiedztwo innych urządzeń elektronicznych, grzejników, metali, etc.).

Produkt objęty jest 24 miesięczną gwarancją liczoną od daty zakupu towaru. Gwarancja jest ważna wyłącznie z oryginalnym dokumentem zakupy (paragon, faktura, itp.). Szczegółowe warunki gwarancji dostępne są na stronie www.elhome.eu

DZWONEK BEZPRZEWODOWY

CHARAKTERYSTYKA URZĄDZENIA:

• 32 melodie do wyboru
- wybór dźwięku za pomocą przycisku wewnątrz nadajnika
- dzwonek może być wykorzystany jako pager lub alarm osobisty
- łatwość obsługi i montażu
- nie wymaga połączenia kablowego
- zasięg działania max. do 80 m w terenie otwartym
- transmisja radiowa nie zakłócająca pracy innych urządzeń
- zasilanie bateryjne - dzwonka i przycisku
- zastosowana w urządzeniu technologia cyfrowa znacznie wydłuża żywotność baterii
- sygnalizacja optyczna dzwonienia (przycisk i odbiornik)
- nowoczesne wzornictwo
- niskie zużycie energii

Możliwość rozbudowy

Zasieg pracy

Bez- przewodowy

Zasilanie bateryjne

Możliwość wyboru melodii

Sygnalizacja optyczna

Sygnalizacja akustyczna

PRZYKŁADOWE MOŻLIWOŚCI ROZBUDOWY ZESTAWU

Dzięki zastosowaniu specjalnego systemu kodowania nadajnika i odbiornika, istnieje możliwość rozbudowy zestawu o kolejne elementy, nie zakłócając przy okazji innych produktów tej samej marki, które mogą znaleźć się w pobliżu. Zgodność kodów dzwonka i przycisku umożliwia rozbudowę i dowolną aranżację zestawu.

W celu rozbudowy zestawu, każdy nowy element należy zakodować zgodnie z czynnościami opisanymi w punkcie „Kodowanie zestawu”.

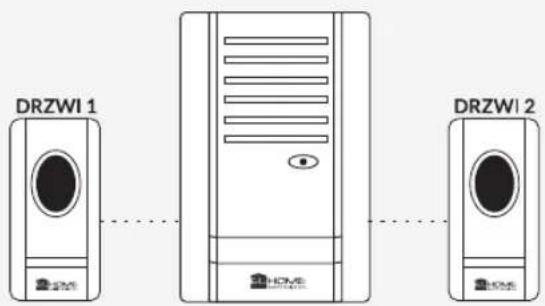

Przykład 1 (dwa przyciski obsługujące jeden dzwonek)

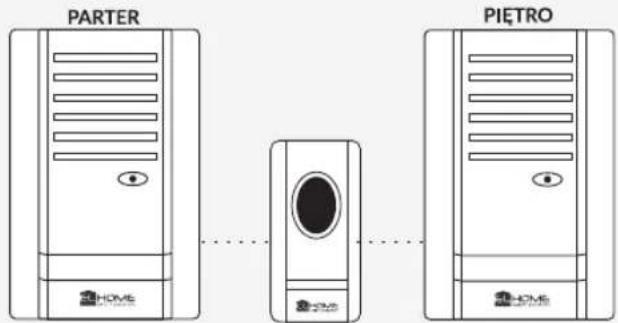

Przykład 2 (dwa dzwonki obsługiwane przez jeden przycisk)

W skład zestawu wchodzą: dzwonek (odbiornik) i przycisk (nadajnik)

Dane techniczne	Dzwonek	Przycisk
Zasilanie	DC 4.5V (3 x LR6)	DC 3V (CR2032)
Transmisja	radiowa
Częstotliwość	433.92 MHz
Zasięg działania	max. do 80m
Max. poziom dźwięku generowanego przez dzwonek	ok. 80 dB	-
Temperaturowy zakres pracy	-20°C ... + 40°C	-20°C ... + 40°C
Stopień ochrony obudowy	IP20	IP44

Zużyte urządzenie elektryczne lub elektroniczne nie może być składowane (wyrzuczone) wraz z innymi odpadami pochodzącymi z gospodarstw domowych. Аby unikać szkodliwego wpływu na środowisko naturalne i zörówle ludzi, zużyte urządzenie należy składować w miejscą do tego przernacznych. W celu uzyskania informacji na temat miejsca i sposobu bezpiecznego składowania zużytego produktu należy zwrócić się do organu władż lokalnych lub firmy zajmującej się recyklingiem odpadów - Dż.ur. nr 180 poz.1495 zd.n.29.07.2005.

ElektroEko

Informacje na temat miejsc zbierania zużytego sprzętu elektrycznego i elektronicznego znaleźć można na stronie organizacji odzysku http://www.elektrooko.pl nr rej. GIOS: E0011703W

Niniejszym "EURA-TECH" Sp. z o.o. oświadcza, że dzwonek bezprzewodowy jest zgodny z zasadniczymi wymaganiami oraz innymi postanowieniami dyrektywy 1999/5/WE. Kopię deklaracji zgodności udostępniono na stronie internetowej: http://www.eura-tech.eu
