INSTRUKCJA OBSŁUGI ADA-34A3 Eura

Przed montażem, podłączeniem i użytkowaniem urządzenia prosimy o dokładne zapoznanie się z niniejszą instrukcją obsługi. W razie jakichkolwiek problemów ze zrozumieniem jej treści prosimy o skontaktowanie się ze sprzedawcą urządzenia. Samodzielny montaż i uruchomienie urządzenia jest możliwe pod warunkiem używania odpowiednich narzędzi. Niemniej zalecane jest dokonywanie montażu urządzenia przez wykwalifikowany personel. Producent nie odpowiada za uszkodzenia mogące wyniknąć z nieprawidłowego montażu czy eksploatacji urządzenia oraz z dokonywania samodzielnych napraw i modyfikacji.

Pamiętaj, aby:

• użytkować urządzenie zgodnie z jego przeznaczaniem, trzymać je z daleka od wilgoci i ognia,
• nie wrzucać do ognia, nie uderzać, nie miażdżyć i nie narażać urządzenia na uszkodzenia mechaniczne,
• nie czyścić urządzenia wodą ani rozpuszczalnikami i innymi chemikaliami,
• czyścić obudowę urządzenia wyłącznie, gdy źródło zasilania jest odcięte (można do tego wykorzystać zwilżoną szmatkę, ale po jej użyciu odczekać do całkowitego przeschnięcia obudowy)
• nie dokonywać samodzielnych modyfikacji i napraw.

Uwaga: Urządzenia posiadające współczynnik wnikania wyższy lub równy IP44 mogą być montowane na zewnątrz (np. przyciski dzwonkowe, kasety zewnętrzne wideodomofonów, kamery itp.). Informacje o współczynniku wnikania zawarte są w specyfikacji technicznej urządzenia.

Eura-Tech Sp. z o.o. niniejszym oświadcza, że typ urządzenia radiowego - domofon ADP-34A3 - jest zgodny z dyrektywą 2014/53/UE. Pełny tekst deklaracji zgodności UE jest dostępny pod następującym adresem internetowym: www.eura-tech.eu

BUDOWA I INSTALACJA DOMOFONU

1. BUDOWA ZESTAWU

Domofon składa się z dwóch modułów: zewnętrznego i wewnętrznego. Obie części są zasilane poprzez zasilacze sieciowe podłączone zarówno do modułu wewnętrznego, jak i modułu zewnętrznego.

Mikrofon Wskaźnik zasilania (dioda LED) Przycisk prowadzenia rozmowy Przycisk odblokowywania rygla (elektrozaczepu) Regulacja głośności rozmowy Regulacja głośności dzwonka Przycisk otwierania bramy Głośnik Zaciski do podłączenia kasety za pomocą przewodu Gniazdo do podłączenia zasilacza 1 2 3 4 5 6 7

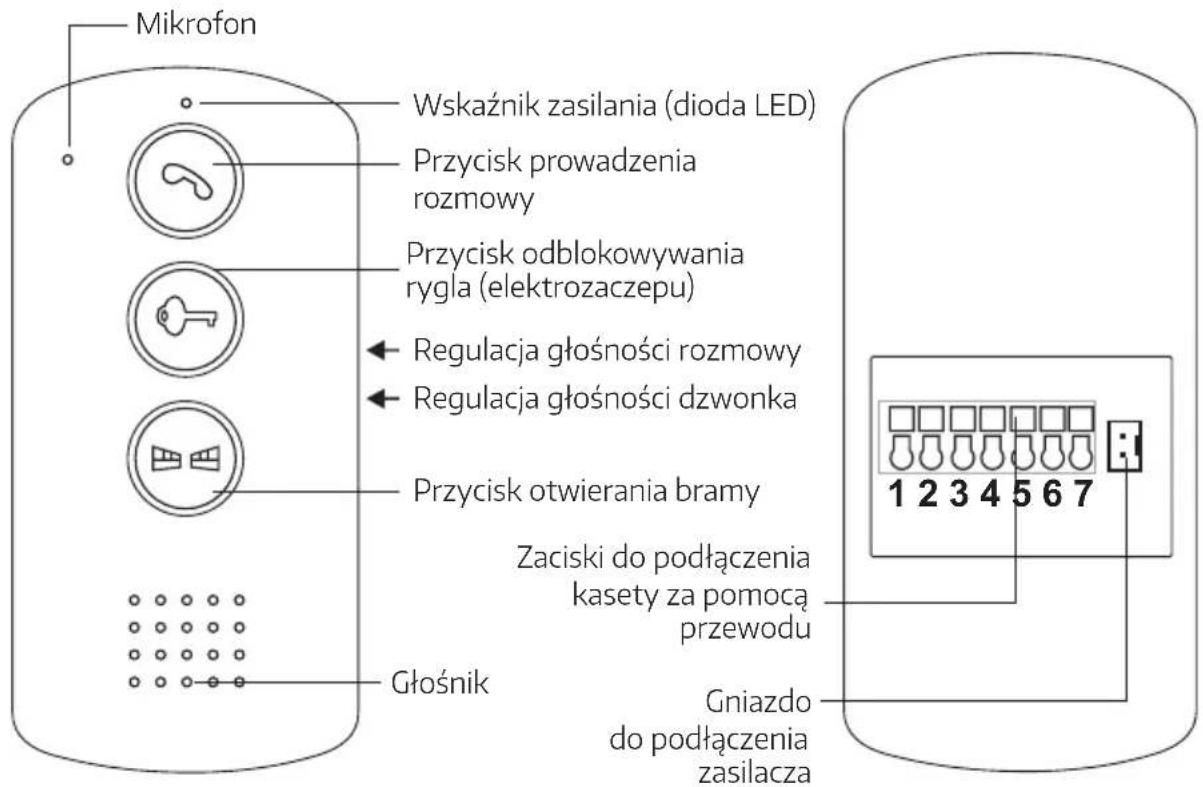

Rys. 1. Moduł wewnętrzny

Daszek ochronny Mikrofon Klawiatura numeryczna Czytnik kluczy zbliżeniowych Głośnik 1 2 3 4 5 6 7 8 9 * 0 Przycisk Wywołania Gniazdo zasilania 12V DC Gniazdo do podłączenia unifonu Gniazdo rygla (zasilanie 12V DC) (elektrozaczepu) Gniazdo przycisku wyjściowego (EXIT)

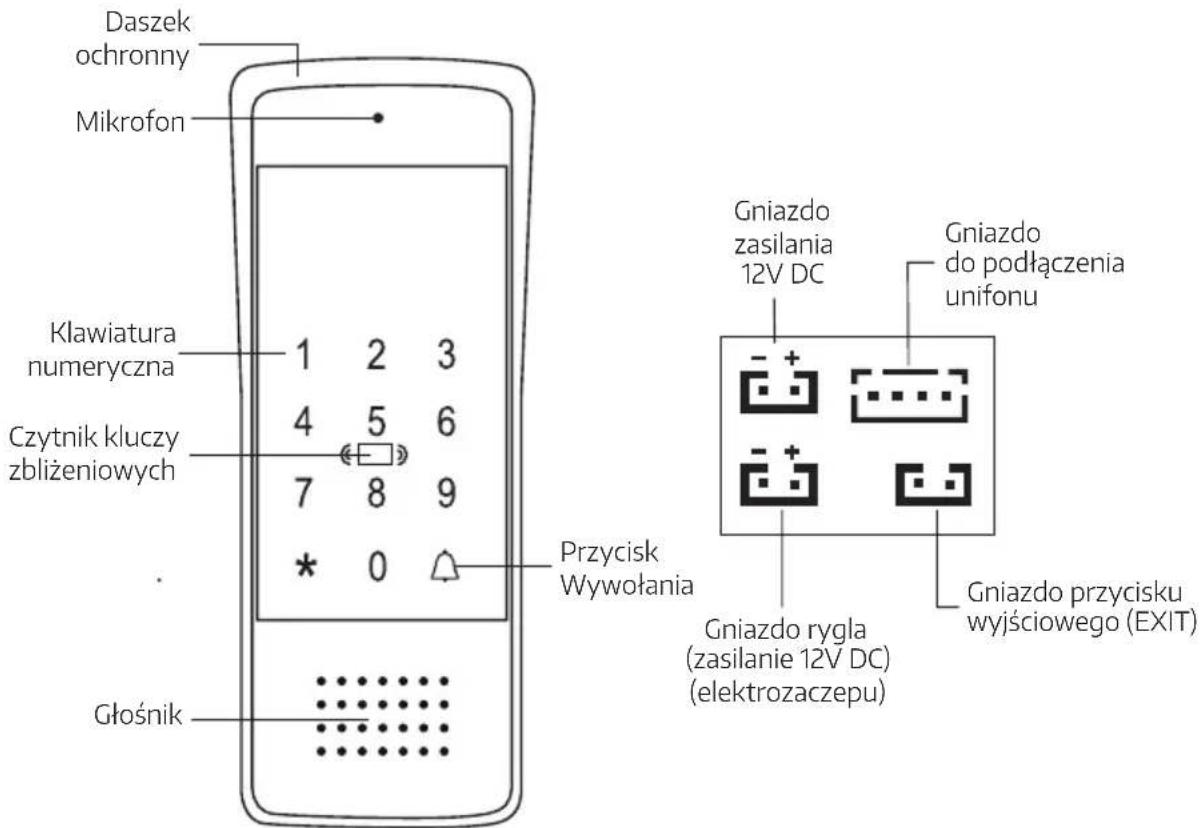

Rys. 2. Moduł zewnętrzny

2. INSTALACJA ZESTAWU

2.1. INSTALACJA KASETY ZEWNETRZNEJ

Moduł zewnętrzny jest fabrycznie przystosowany do montażu natynkowego.

UWAGA!

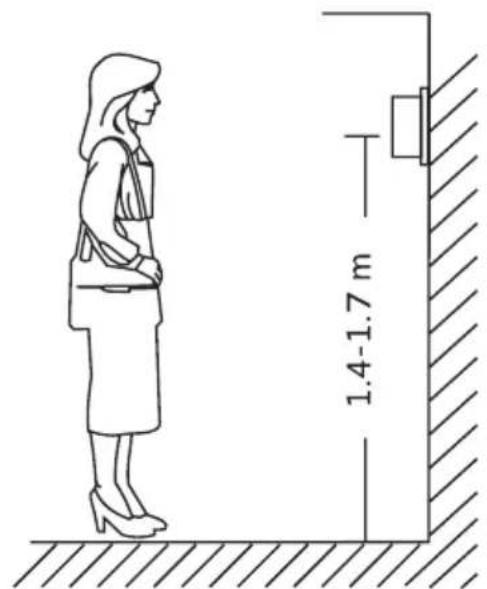

Właściwie umiejscowienie modułu zewnętrznego decyduje o komforcie pracy z urządzeniem. Zaleca się przed wykonaniem otworu montażowego doświadczalne dobranie miejsca montażu.

1. Odkręcić dolną śrubę mocującą i oddzielić kasetę od daszka ochronnego.
2. W wybranym miejscu na ścianie/ słupku, poprzez 2 otwory w dnie daszka ochronnego odznaczyć na ścianie miejsca na kołki montażowe (rys. 4a).
3. W zaznaczonych miejscach nawiercić 2 otwory montażowe ∅ 5mm, a następnie umieścić w nich kołki montażowe.
4. Za pomocą 2 wkrętów montażowych przymocować daszek ochronny kasety zewnętrznej do ściany.
5. Podłączyć do kasety modułu przewód zasilacza oraz 4 żyły przewodu biegnącego do modułu wewnętrznego (unifonu) zgodnie ze schematem pokazanym na rys. 6.
6. Podłączyć do modułu kasety 2 żyły przewodu prowadzące do rygla elektromagnetycznego (element wyposażenia dodatkowego) zgodnie ze schematem pokazanym na rys. 6.
7. Umieścić kasetę zewnętrzną w zamocowanym uprzednio do ściany daszku ochronnym wykorzystując otwór do zaczepienia daszku oraz przykręcić dolną śrubę mocującą (rys. 4b).

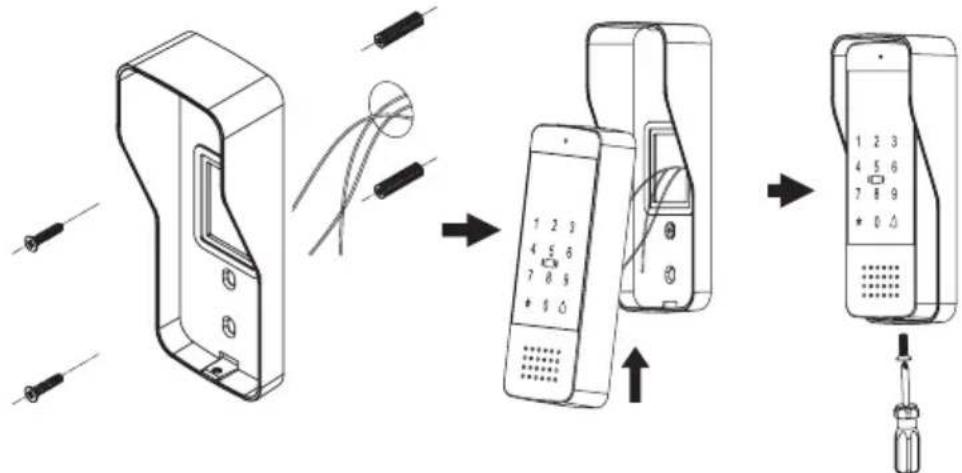

Rys. 4a. Montaż daszka ochronnego
Rys. 4b. Montaż kasety zewnętrznej

UWAGA:

Podłączenie rygła elektromagnetycznego do modułu zewnętrznego jest domyślną konfiguracją. Tylko takie podłączenie umożliwia sterowanie wejściem zarówno z modułu wewnętrznego jak i modułu zewnętrznego. Nie ma możliwości sterowania dwoma ryglami elektromagnetycznymi - należy wybrać tylko jedną możliwość podłączenia (patrz rys. 6).

UWAGA!

1. Nie należy dokonywać żadnych podłączeń ani przełączeń przewodów jeżeli urządzenie jest podłączone do sieci \~230V. Nie przestrzeganie powyższego zalecenia może doprowadzić do uszkodzenia urządzenia. Przed dokonywaniem montażu, czy demontażu urządzenia należy uprzednio odłączyć zasilacz od sieci.
2. Uszkodzenia spowodowane zalaniem modułu nie są objęte gwarancją.

2.2. INSTALACJA UNIFONU

UWAGA!

Standardowa wysokość instalacji unifonu po zawieszeniu wynosi ok. 145 cm, niemniej jego położenie można dostosować do indywidualnych potrzeb użytkowników.

Montaż unifonu:

1. W wybranym miejscu na ścianie należy nawiercić 2 otwory na kołki montażowe, w odległości 50 mm od siebie (patrz rys. 5).
2. Do zacisków połączeniowych znajdujących się na odwrocie unifonu podłączyć poszczególne żyły przewodu według schematu pokazanego na rys. 6 lub rys. 7.
3. Podczyć zasilacz do odpowiedniego gniazda w unifonie.
4. Na tylnej części obudowy unifonu znajdują się 2 otwory służące do powieszenia go na ścianie. Unifon powiesić na wcześniej przygotowanych wkrętach.
5. Podłączyć zasilacz do sieci \~230V/50Hz.

50mm

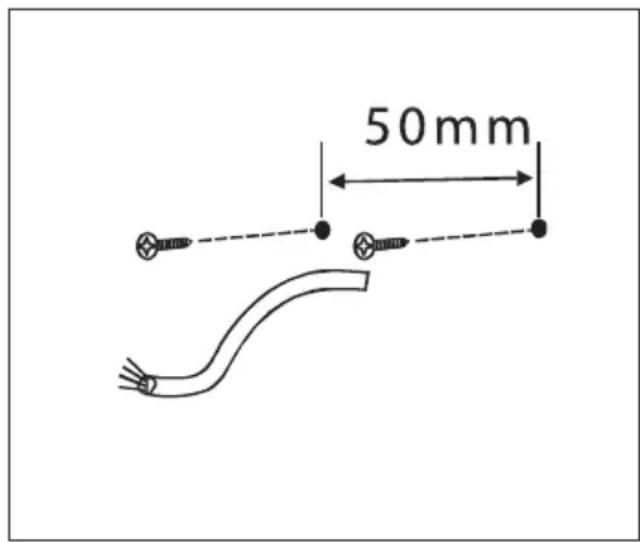

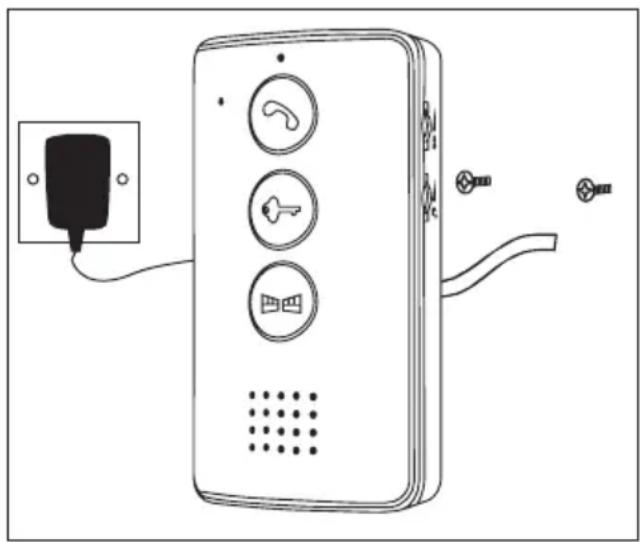

Rys. 5. Montaż unifonu głośnomówiącego na ścianie

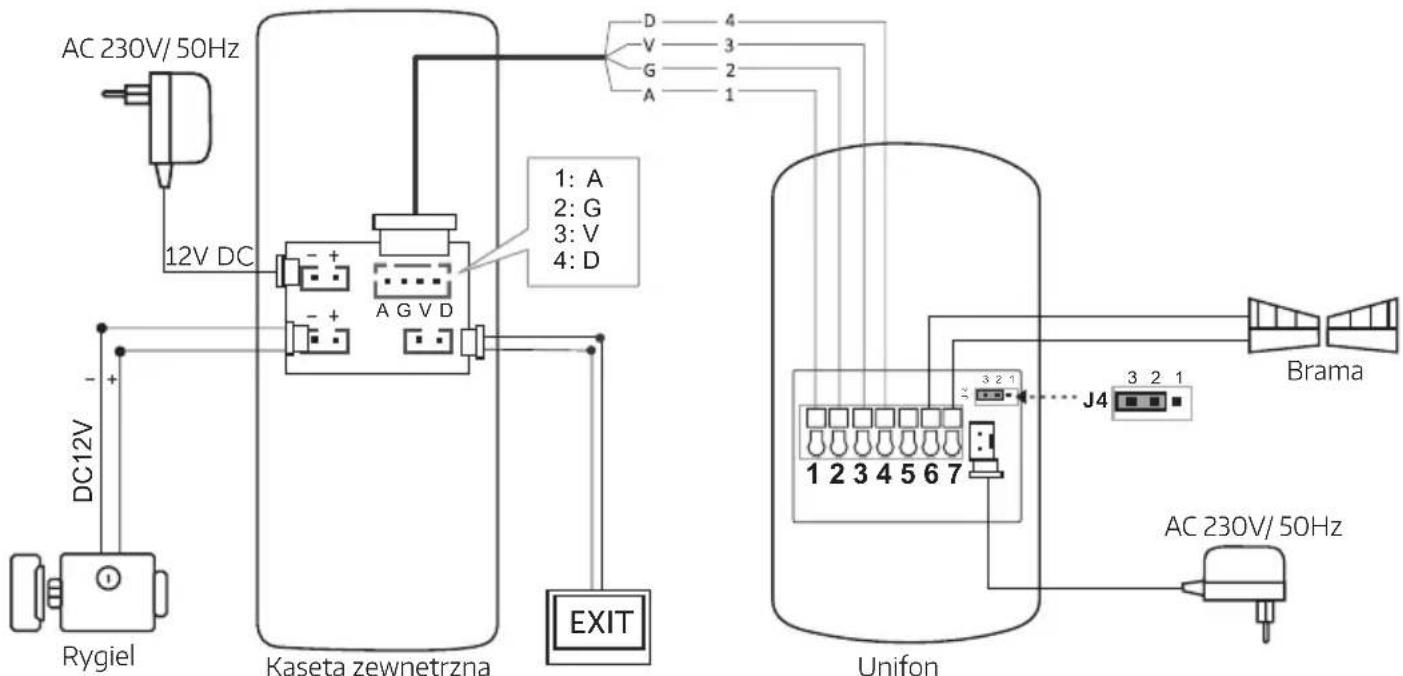

3. SCHEMAT POŁĄCZENIOWY

Podstawowy schemat połączeń systemu, w skład którego wchodzą: moduł zewnętrzny, moduł wewnętrzny i zasilacz pokazano na rys. 6.

AC 230V/ 50Hz 12V DC Rygiel DC12V Kaseta zewnętrzna EXIT 1: A 2: G 3: V 4: D D 4 V 3 G 2 A 1 Unifon Brama J4 3 2 1 AC 230V/ 50Hz

Rys. 6.

UWAGA!

Podłączenie rygla elektromagnetycznego do modułu zewnętrznego jest domyślną konfiguracją. Tylko takie podłączenie umożliwia sterowanie wejściem zarówno z modułu wewnętrznego jak i modułu zewnętrznego.

Nie ma możliwości sterowania dwoma ryglami elektromagnetycznymi - należy wybrać tylko jedną możliwość podłączenia (patrz rys. 6).

4. PROGRAMOWANIE

4.1 TRYB USTAWIEN

W celu wejścia w tryb ustawień, należy w stanie czuwania urządzenia wprowadzić 6-znakowy kod administratora (domyśnie 666666) i potwierdzić

4.2. ZMIANA HASŁA ADMINISTRATORA

W trybie ustawień naciśnij 01 + +000000 (6-cyfrowe nowe haśło) + +000000 (powtórz nowe haśło) + dług i sygnał dźwiękowy „Di” oznacza, że ustawienia zostały pomyślnie zapisane.

4.3. UTWORZENIE HASŁA ODBLOKOWUJĄCEGO

W trybie ustawień, naciśnij 02 + 📁 +000 (numer użytkownika z zakresu 001 - 100) + 📁 +000000 (nowe hasło użytkownika) + 📁000000 (powtórz, aby potwierdzić) + . Długi sy-gnał dźwiękowy „Di” oznacza, że ustawienia zostały pomyślnie zapisane.

Przykład przedstawia zaprogramowanie kodu „999999” dla numeru użytkownika „001“: 666666 + △ +02 + △+001 + +654321+ +654321+ „”. △ *

4.4. USUNIĘCIE JEDNEGO HASŁA ODBLOKOWUJĄCEGO

W trybie ustawień naciśnij 03+000 (numer)+ długi sygnał dźwiękowy „Di” potwierdzący usunięcie.

Przykład:

W celu skasowania kodu przypisanego dla użytkownika o numerze 001, w trybie ustawień, naciśnij 03+ +001+ po czym naciśnij ,, *by zakończyć.

4.5. USUNIĘCIE WSZYSTKICH HASEŁ ODBLOKOWUJĄCYCH

W trybie ustawień naciśnij 04+000000 (hasło administratora) + długi sygnał dźwiękowy „Di” potwierdzący usunięcie.

4.6. DODANIE KLUCZY ZBLIŻENIOWYCH

W trybie ustawień, naciśnij 05+△+000 (numer użytkownika z zakresu 001-100)+ △ przesuń kluczem zbliżeniowym (długi sygnał „Di” oznacza poprawne dodanie). Przykład: w trybie ustawień, naciśnij 05+△ + 002+ △ przesuń kluczem zbliżeniowym. W celu dodania kolejnego klucza zbliżeniowego, naciśnij 003+ △ + kolejny klucz IC i tak dalej. Po zakończeniu, naciśnij „*” aby wyjść.

4.7. USUNIĘCIE KLUCZA ZBLIŻENIOWEGO Z WYKORZYSTANIEM NUMERU UŻYTKOWNIKA

(Jeśli klucz zbliżeniowy został zgubiony, wykorzystując przypisany numer użytkownika.) W trybie ustawień, naciśnij 06+ +000 (numer użytkownika) + (długi sygnał dźwiękowy „Di”), klucz zostanie usunięty.

4.8. USUNIĘCIE POJEDYNCZEGO KLUCZA ZBLIŻENIOWEGO

W trybie ustawień, naciśnij 07+ 📁 kluczem zbliżeniowym (długi sygnał „Di”), aby usunąć klucz zbliżeniowy.

W celu usunięcia większej ilości kluczy zbliżeniowych, należy przykładać je kolejno do czytnika. Po zakończeniu naciśnij „*”.

4.9. USUNIĘCIE WSZYSTKICH KLUCZY ZBLIŻENIOWYCH

W trybie ustawień, naciśnij 08+ +000000 (hasło administratora) + (długi dźwięk „Di”), klucze zostały pomyśnie usunięte.

4.10. ZMIANA CZASU ODBLOKOWANIA

W trybie ustawień, naciśnij 09+0 (czas odblokowania 1s - 9s) + (długi dźwięk „Di”), ustawienie zostało pomyślnie zakończone.

4.11. PRZYWRÓCENIE USTAWIEN FABRYCZNYCH

W trybie ustawień, naciśnij 10+ +000000 (hasło administratora) + a długi dźwięk „Di” wskaże, że ustawienia zostały przywrócone do fabrycznych.

OBSŁUGA DOMOFONU

5. PROWADZENIE ROZMOWY

W momencie, gdy osoba przy wejściu wciśnie przycisk na kasecie zewnętrznej, w unifonie uruchamia się sygnał gongu. Po wciśnięciu na unifonie przycisku prowadzenia rozmowy na-wiązujemy łączność z osobą przy wejściu. Maksymalny czas rozmowy ustawiony jest fabrycznie na około 2 minuty.

Osoba znajdująca się wewnątrz pomieszczenia ma możliwość zdalnego otwarcia furtki naci-skając przycisk zwalniania rygla elektromagnetycznego na unifonie oraz zdalnego otwarcia bramy (drugiej furtki, drzwi, itp.) naciskając przycisk otwierania bramy.

Istnieje możliwość dyskretnego podsłuchu wejścia (z mikrofonu kasety zewnętrznej) bez konieczności wywołania z zewnątrz. Służy do tego przycisk dyskretnego podsłuchu wejścia (najwyżej położony na froncie unifonu).

Głośność rozmowy można regulować za pomocą potencjometru umieszczonego po prawej stronie unifonu.

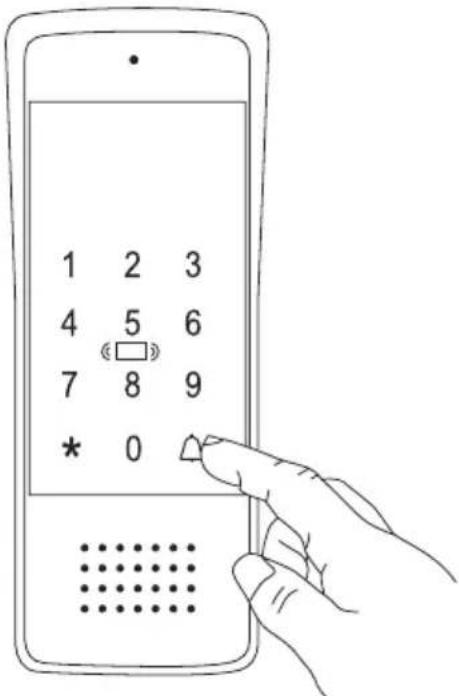

1 2 3 4 5 6 7 8 9 * 0

Rys. 10

Oprócz zdalnego otwierania furtki lub drzwi wejściowych, domofon oferuje również możliwość sterowania drugim wejściem, np. napędem bramy wjazdowej, napędem bramy garażowej, ryglem przy drugiej furtce lub drzwiach, itp.

Do sterowania drugim wejściem służą zaciski 6 i 7 z tyłu obudowy unifonu. Zaciski 6 i 7 stanowią wyjście przekaźnika typu N.O. (normalnie otwarte), zatem do poprawnej współpracy napęd bramy powinien mieć również umożliwiać wyzwalanie krótkim zwarciem zacisków wejściowych (N.O.). Wówczas zaciski 6 i 7 na wyjściu unifonu wystarczy połączyć np. równolegle z przyciskiem zwiernym wewnątrz posesji, służącym do ręcznego uruchomienia napędu bramy (rys. 8). Istnieje możliwość podłączenia do zacisków 6 i 7 standardowego rygla elektromagnetycznego, otwierającego np. drugą furtkę na posesję. Wówczas do zasilania rygla należy zastosować szeregowo oddzielny zasilacz o parametrach (napięciu zasilania i wydajności prądowej) dostosowanych do parametrów tego rygla (rys. 9).


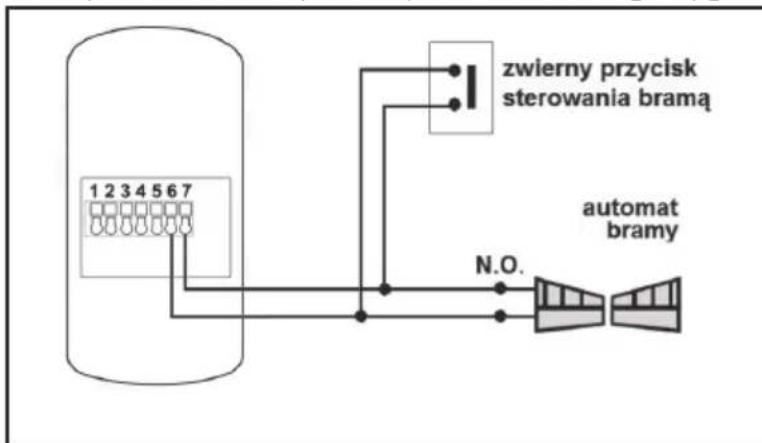

Rys. 8. Podłączenie automatu bramy wjazdowej lub garażowej


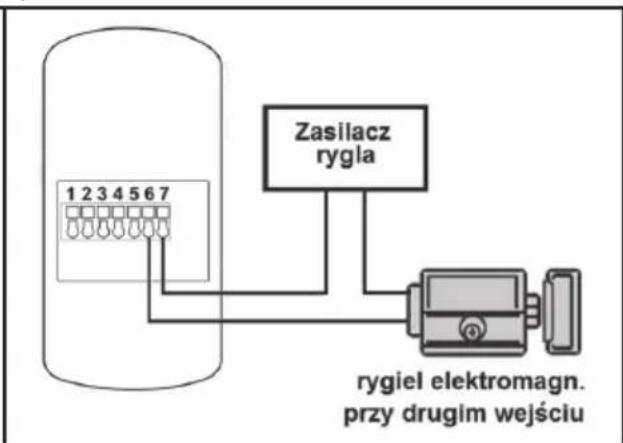

Rys. 9. Podłączenie dodatkowego rygla (otwieranie dodatkowej furtki lub drzwi)

UWAGA!

Rygiel elektromagnetyczny, automat bramy oraz przycisk zwierny pokazane na powyższych schematach stanowią elementy wyposażenia dodatkowego.

CZYSZCZENIE I KONSERWACJA POSZCZEGÓLNYCH ELEMENTÓW ZESTAWU

W wypadku zabrudzenia poszczególnych części zestawu, należy je czyścić wyłącznie miękką, lekko wilgotną szmatką z dodatkiem niewielkiej ilości środków czyszczących przeznaczonych do mycia elementów z tworzyw sztucznych.

UWAGA!

Używanie środków myjących opartych na bazie rozpuszczalników, benzyn itp. oraz środków zawierających substancje ścierne jest niedopuszczalne!

1. SPECYFIKACJA TECHNICZNA ZESTAWU

Zestaw
Napięcie zasilania 12 V DC
Pobór mocy - czuwanie / praca 1,5W / 14W
Ilość przewodów łączących 4
Ilość obsługiwanych wyjść 2
Kaseta zewnętrzna
Ilość przewodów łączących 4
Ilość obsługiwanych lokali 1
Pobór mocy kasety zewnętrznej (czuwanie / praca) 0,5W/ 6W
Ilość obsługiwanych wyjść 1
Rodzaje wyjść 12V DC 350mA
Czas aktywacji rygla 1-9 s
Materiał obudowy Stop aluminium
Sposób montażu kasety zewn. Natynkowy
Czytnik breloków zbliżeniowych	Tak
Maks. moc promieniowania	<5mW
Częstotliwość pracy	13,56 kHz (MIFARE)
Szyfrator	Tak, dotykowy (podświetlane klawisze)
Daszek ochronny	Tak
Współczynnik ochrony	IP44
Temperaturowy zakres pracy kasety	-15°C ~ +45°C
Wymiary kasety zewn. (W x SZ x G)	170 x 65 x 39 mm
Waga netto kasety	340 g
Unifon
Pobór mocy unifonu (czuwanie / praca)	0,5W/ 6W
Rodzaje wyjść	Wyjście 1: N.O. 30V DC/ 1A Max
Czas aktywacji rygla/ bramy	Przycisk chwilowy/ przycisk chwilowy
Ilość melodii gongu	1
Głośnomówiący	Tak
Stopień ochrony	IP20
Temperaturowy zakres pracy unifonu	0°C ~ +55°C
Wymiary unifonu (W x SZ x G)	134 x 74 x 29 mm
Waga netto unifonu	130 g
