INSTRUKCJA OBSŁUGI VDA-72A5 Eura

Instrukcja obsługi oraz specyfikacja techniczna

SPIS TREŚCI

1. OGÓLNA CHARAKTERYSTYKA I PRZEZNACZENIE KASETY....4
2. CHARAKTERYSTYKA SYSTEMU EURA 2 EASY......4
3. BUDOWA KASET .... 5
4. OPIS ZACISKÓW ZEWNĘTRZNYCH I ELEMENTÓW REGULACYJNYCH ......6
5. INSTALACJA KASETY 7
   5.1. INSTALACJA KASETY VDA-71A5 V.2....7
   5.2. INSTALACJA KASETY VDA-72A5 V.2 8
6. SCHEMATY POŁĄCZEŃ KASETY Z RYGLEM ELEKTROMEGNETYCZNYM .....9
7. ROZBUDOWA ZESTAWU O DODATKOWE ELEMENTY....11
   7.1. ROZBUDOWA ZESTAWU O DODATKOWE MONITORY .... 11
   7.2. ROZBUDOWA ZESTAWU O DODATKOWE KASETY ZEWNETRZNE .....13
8. PTZ....13
9. PROGRAMOWANIE KASETY – REJESTRACJA KART ID.... 14
   9.1. AUTORYZACJA KART MASTER.... 14
   9.2. DODAWANIE KART UŻYTKOWNIKÓW....15
   9.3. KASOWANIE POJEDYNCZYCH KART UŻYTKOWNIKÓW .....15
   9.4. KASOWANIE WSZYSTKICH KART UŻYTKOWNIKÓW ......15
10. OBSŁUGA - KONTROLA DOSTĘPU 16
11. USTAWIENIA ADRESACJI KASETY ZEWNETRZNEJ.... 16
12. DOBÓR DŁUGOŚCI PRZEWODÓW .....17
13. SPECYFIKACJA TECHNICZNA....18
    KARTA GWARANCYJNA....19

UWAGI WSTĘPNE

Przed montażem, podłączeniem i użytkowaniem urządzenia prosimy o dokładne zapoznanie się z niniejszą instrukcją obsługi. W razie jakichkolwiek problemów ze zrozumieniem jej treści prosimy o skontaktowanie się ze sprzedawcą urządzenia. Samodzielny montaż i uruchomienie urządzenia jest możliwe pod warunkiem używania odpowiednich narzędzi. Niemniej zalecane jest dokonywanie montażu urządzenia przez wykwalifikowany personel.

Importer nie odpowiada za uszkodzenia mogące wyniknąć z nieprawidłowego montażu czy eksploatacji urządzenia, oraz z dokonywania samodzielnych napraw i modyfikacji.

1. OGÓLNA CHARAKTERYSTYKA I PRZEZNACZENIE KASETY

VDA-71A5 v.2 i VDA-72A5 v.2 to jednolokatoreskie kasety zewnętrzne w pełni kompatybilna z systemem Eura 2 Easy. Urządzenia zostały wyposażone w czytnik zbliżenio-wy RFID służący do otwierania wejścia na teren posesji. Do przesyłania sygnału wideo wykorzystano kolorową szerokokątną kamerę typu Fisheye, obserwację o zmroku wspomaga zestaw 3 diod LED świecących światłem białym, wraz z czujnikiem zmierz-chowym. Kaseta VDA-71A5 v.2 jest przeznaczona do montażu natynkowego, a kaseta VDA-72A5 v.2 do montażu podtynkowego.

2. CHARAKTERYSTYKA SYSTEMU EURA 2 EASY

2-żyłowy system Eura 2 Easy to wideodomofonowy system jedno- lub wielolokatorski, którego główną idea jest prostota instalacji, uzyskana dzięki minimalizacji liczby użytych przewodów oraz zasilaczy sieciowych. Do połączenia poszczególnych modułów pracujących w systemie wystarczą przewód 2-żyłowy, mogący obsłużyć maksymalnie 256 monitory oraz 4 stacje zewnętrzne. Dzięki zastosowaniu modulacji FM do przesyłania sygnału wideo oraz modulacji ASK do przesyłania danych sterujących, system wyróżnia się dużą odpornością na interferencje czyli bardzo dobrą jakością kolorów obrazu w każdym punkcie instalacji.

Oto podstawowe funkcje systemu:

• 2-żyłowy system połączeń przewodowych między modułami w każdym punkcie instalacji, sposób odłączania obu żył jest dowolny (bez polaryzacji sygnału),
• możliwość zastosowania 1 centralnego zasilacza w całym systemie, łatwa i szybka instalacja dzięki użyciu prostych wtyczek oraz przełączników typu "DIP switch",
• możliwość zainstalowania większej ilości monitorów w obrębie 1 lokalu (z tym sa- mym kodem użytkownika),
• możliwość odebrania rozmowy za pomocą stacjonarnego lub komórkowego aparatu telefonicznego.
• Oprócz kaset zewnętrznych, istnieje możliwość podłączenia do systemu również kamer monitorujących maksymalnie 4 kamery.
• Funkcja interkomu pomiędzy lokatorami w obrębie jednego systemu,
• Maksymalna odległość stacji zewnętrznej od najdalszego monitora 150 m.

System można rozbudować tak, aby można było obsługiwać 2 niezależne rygle elektromagnetyczne. Istnieje możliwość podłączenia dodatkowych kaset zewnętrznych i dodatkowego dzwonka (gongu wywołującego), a także możliwość sterowania oświetleniem (np. na klatce schodowej) lub innymi urządzeniami wyzwalanymi przekaźnikiem.

Podstawową konfiguracje systemu Eura 2 Easy w budynku jednolokatorskim pokazano na rys. 1, zaś podstawową konfiguracje systemu w budynku wielolokatorskim pokazano na rys. 2. Szczegółowy opis całego systemu Eura 2 Easy wraz z jego wszystkimi modułami jest przedmiotem oddzielnej instrukcji obsługi.

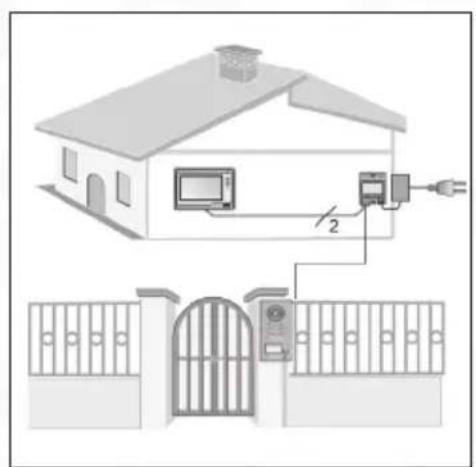

Rys. 1. Konfiguracja systemu 1-lokatorskiego Rys. 2. Konfiguracja systemu wielolokatorskiego

3. BUDOWA KASET

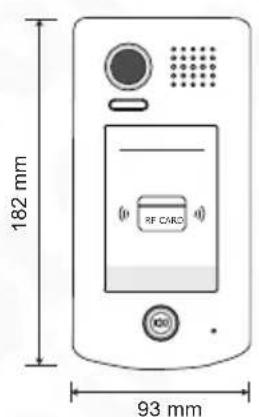

Budowę kaset zewnętrznych VDA-71A5 v.2 i VDA-72A5 v.2 wraz z opisem elementów zewnętrznych pokazano na rys. 3 i rys. 4.

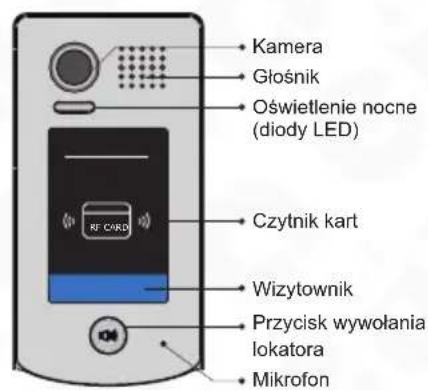

Kamera Głośnik Oświetlenie nocne (diody LED) Czytnik kart Wizytownik Przycisk wywołania lokatora Mikrofon

182 mm RF CARD 93 mm

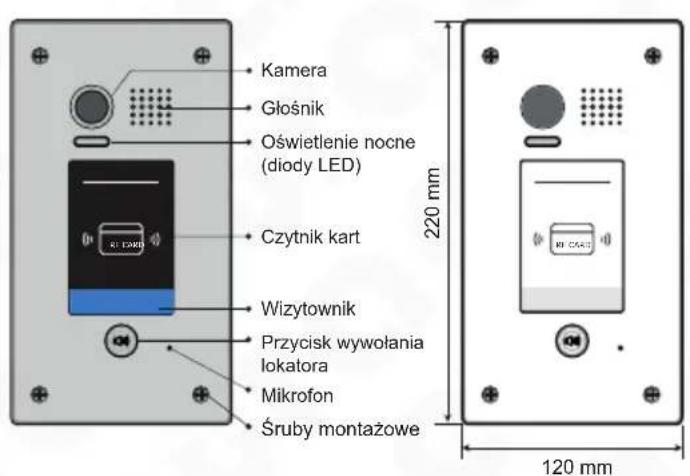

Rys. 3. Budowa i opis kasety zewnętrznej VDA-71A5 v.2

Kamera Głośnik Oświetlenie nocne (diody LED) Czytnik kart Wizytownik Przycisk wywołania lokatora Mikrofon Śruby montażowe 220 mm 120 mm

95 mm 200 mm 50 mm Puszka podtynkowa

Rys. 4. Budowa i opis kasety zewnętrznej VDA-72A5 v.2

4. OPIS ZACISKÓW ZEWNĘTRZNYCH I ELEMENTÓW REGULACYJNYCH

Opis pinów oraz elementów regulacyjnych kaset VDA-71 v.2 / VDA-72A5 v.2 pokazano na rys. 5.

Zworka rodzaju rygla 3 2 1 BUS PL S+ S- Piny

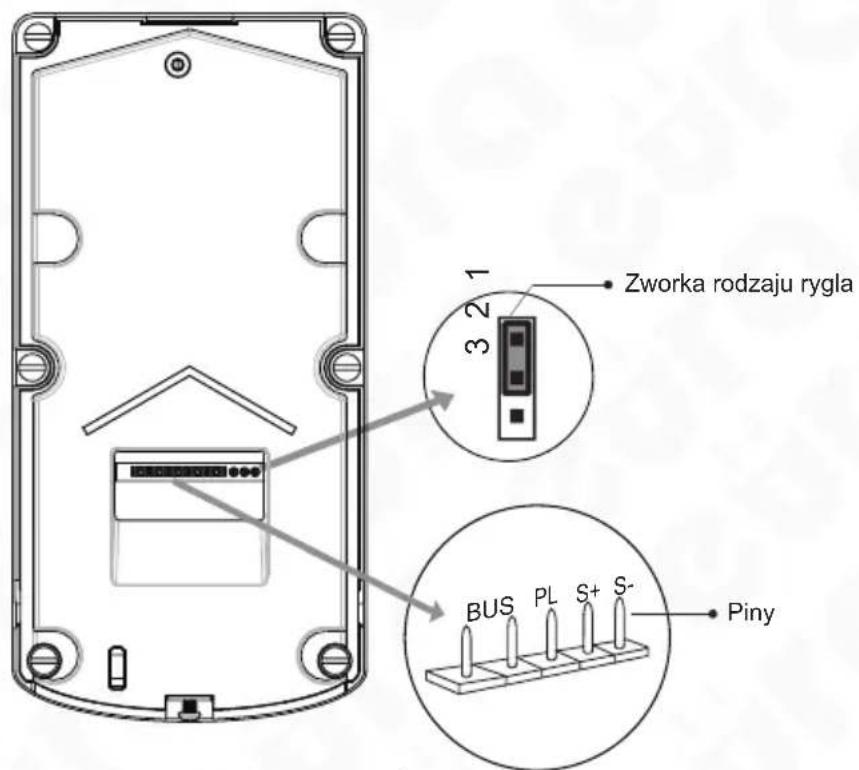

Rys. 5. Piny i elementy regulacyjne

• Zworka rodzaju rygla – ustawienie w zależności od typu rygla i jego zasilania (patrz rozdział 5)
• Piny połączeniowe – do połączenia kasety z 2-żyłową szyną systemu oraz ryglem elektromagnetycznym:
• BUS: połączenie z szyną 2-żyłową, brak polaryzacji,
• PL: wejście dodatniego bieguna zewnętrznego zasilacza rygla (+),
• S+: dodatni biegun zasilania rygla – przy wykorzystaniu wewnętrznego zasilania systemu (bez dodatkowego zasilacza dla rygla),
• S-: ujemny biegun zasilania rygla - tylko przy wykorzystaniu wewnętrznego zasilania systemu (bez dodatkowego zasilacza dla rygla).

5. INSTALACJA KASETY 5.1. INSTALACJA KASETY VDA-71A5 V.2

Kaseta VDA-71A5 v.2 przeznaczona jest do montażu natynkowego. Prawidłowy sposób instalacji kasety pokazany został na rys. 6.

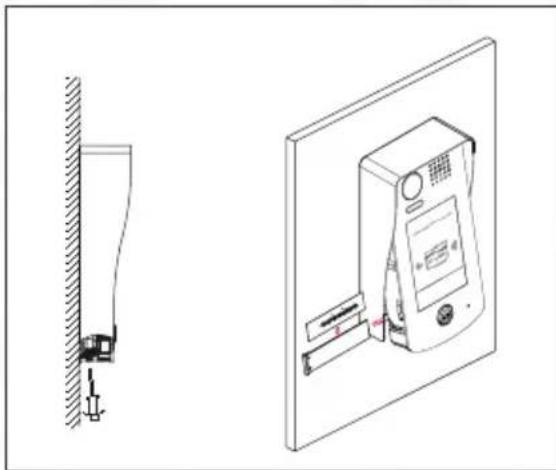

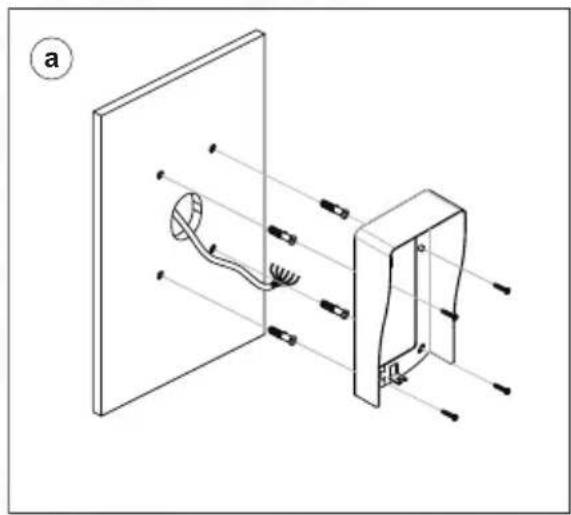

Rys. 6. Instalacja kasety zewnętrznej VDA-71A5 v.2

W celu zainstalowania kasety na ścianie lub słupku należy:

1. Poprzez cztery otwory w daszku ochronnym kasety odznaczyć miejsca na wkręty montażowe (patrz rys. 6a), a następnie w odznaczonych miejscach wywiercić otwo-ry i umieścić w nich kołki montażowe.
2. Podłączyć przewody biegnące od monitora (monitorów), zasilacza oraz rygla elektromagnetycznego (patrz rys. 6b) do zacisków kasety zgodnie ze schematem połączeń.
3. Umieścić nazwę lokatora w okienku tabliczki informacyjnej (szczegóły poniżej).
4. Założyć moduł kasety na daszku ochronnym (rys. 6c).
5. Przykręcić dolną śrubę mocująca aby zabezpieczyć kasetę (rys. 6d).

W celu zamontowania wizytownika z nazwą lokatora, należy poluzować śrubę mocującą u dołu kasety, następnie oddzielić obudowę kasety od daszka ochronnego oraz wysunąć znajdującą się pod srebrną naklejką w dolnej części lewej ścianki (patrząc od przodu) plastikowy element przymocowany do przezroczystej osłony. Następnie należy umieścić pomiędzy przezroczystymi osłonami papierową tabliczkę z odpowiednią nazwą lokatora, wsunąć element ponownie do obudowy oraz zakleić szczelnie naklejką.

Rys. 7. Wymiana wizytownika w kasecie VDA-71A5 v.2

5.2. INSTALACJA KASETY VDA-72A5 V.2

Kaseta VDA-72A5 v.2 przeznaczona jest do montażu podtynkowego. Prawidłowy sposób instalacji kasety pokazany został na rys. 8.

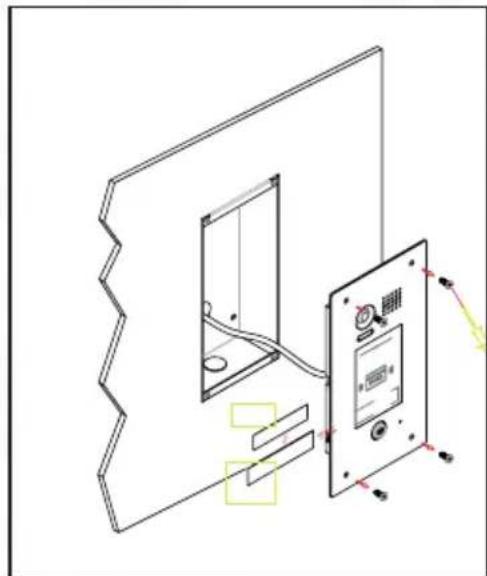

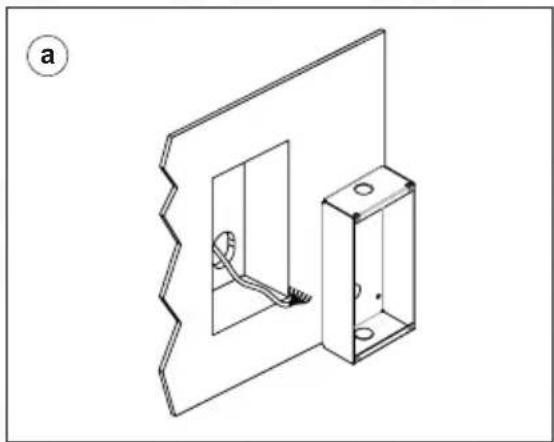

Rys. 8. Instalacja kasety zewnętrznej VDA-72A5 v.2

W celu zainstalowania kasety na ścianie lub słupku należy:

1. Wyciąć w ścianie otwór na puszkę podtynkową, a następnie zamocować w nim puszkę.
2. Podłączyć przewody biegnące od monitora (monitorów), zasilacza oraz rygła elektromagnetycznego do zacisków kasety (patrz rys. 8b), zgodnie ze schematem połączeń.
3. Umieścić nazwę lokatora w okienku tabliczki informacyjnej (szczegóły poniżej).
4. Założyć moduł kasety na puszce podtynkowej (rys. 8c) za pomocą 4 śrub mocujących (wyposażenie zestawu).

W celu zamontowania wizytownika z nazwą lokatora, należy wysunąć znajdującą się pod srebrną naklejką w dolnej części lewej ścianki (patrząc od przodu) plastikowy element przymocowany do przezroczystej osłony. Następnie należy umieścić pomiędzy przezroczystymi osłonami papierową tabliczkę z odpowiednią nazwą lokatora, wsunąć element ponownie do obudowy oraz zakleić szczelnie naklejką.

Rys. 9. Wymiana wizytownika w kasecie VDA-72A5 v.2

6. SCHEMATY POŁĄCZEŃ KASETY Z RYGLEM ELEKTROMEGNETYCZNYM

Na rys. 10-12 pokazano różne warianty podłączeń kasety do rygla elektromagnetycznego, w zależności od typu i sposobu jego zasilania. Rygiel elektromagnetyczny jest elementem wyposażenia dodatkowego.

Istnieje możliwość zasilania rygla elektromagnetycznego alternatywnie z:

a. wewnętrznego zasilania systemu (zasilacza wideodomofonu), tylko w przypadku użycia rygli elektromagnetycznych o znamionowym napięciu pracy 12V i poborze prądu nie większym niż 250mA,
b. zewnętrznego (oddzielnego) zasilacza rygla elektromagnetycznego, w przypadku użycia innych rygli elektromagnetycznych, jednakże o parametrach elektrycznych nie przekraczających 24V/1A (AC lub DC).

W pierwszym przypadku (a) konieczne jest pozostawienie zworki rodzaju rygła w gnieździe, w pozycji zależnej od rodzaju aktywacji rygła, tzn.:

• w pozycji „2-3” dla rygli elektromagnetycznych zwykłych (wyzwalanych impulsem napięcia),

- w pozycji „1-2” dla rygli elektromagnetycznych rewersyjnych (wyzwalanych brakiem napięcia).

W drugim przypadku (b) konieczne jest usunięcie zworki rodzaju rygla z gniazda.

1 2 3 Zworka w pozycji 2-3 BUS P L+ S- Przycisk zwierny opuszczenia posesji Rygiel elektromagnetyczny zwykły

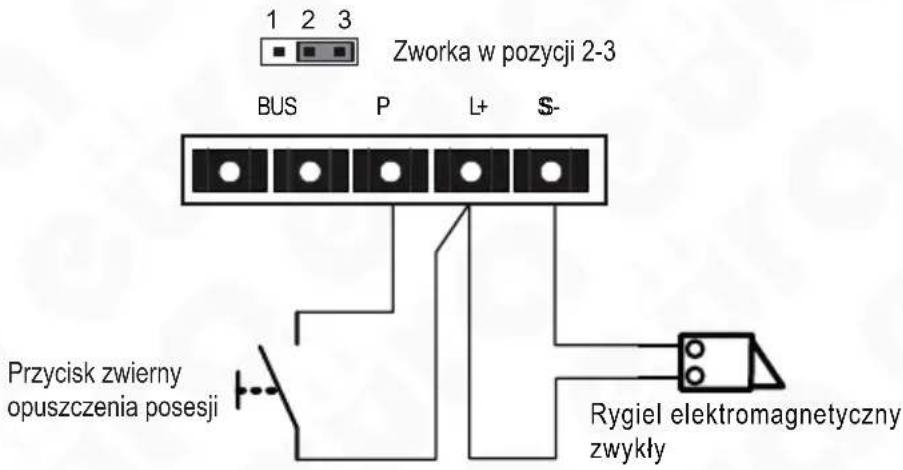

Rys. 10. Podłączenie rygla do kasety, rygiel zwykły (wyzwalany napięciem), zasilany wewnętrznie

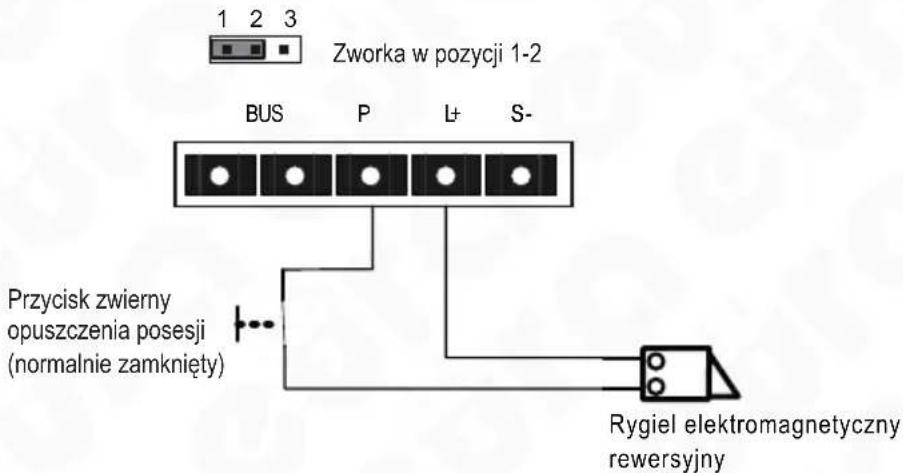

Zworka w pozycji 1-2 BUS P L+ S- Przycisk zwierny opuszczenia posesji (normalnie zamknięty) Rygiel elektromagnetyczny rewersyjny

Rys. 11. Podłączenie rygla do kasety, rygiel rewersyjny (wyzwalany brakiem napięcia), zasilany wewnętrznie

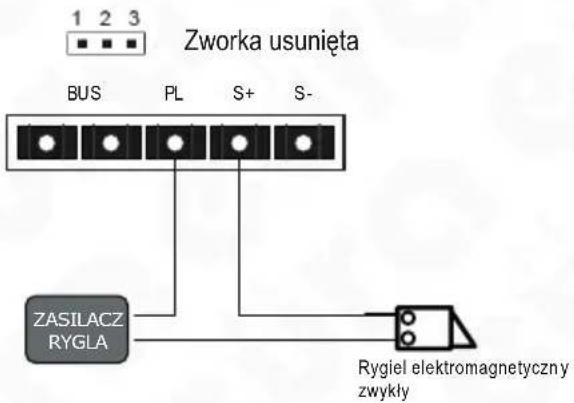

1 2 3 Zworka usunięta BUS PL S+ S- ZASILACZ RYGLA Rygiel elektromagnetyczny zwykły

Rys. 12. Podłączenie rygla do kasety, rygiel zwykły (wyzwalany napięciem), zasilany z dodatkowego zasilacza

W przypadku używania rygli elektromagnetycznych zwykłych (czyli takich gdzie aktywacja następuje po podaniu na rygiel impulsu napięcia), należy w monitorze wide-odomofonu ustawić parametr Unlock Mode = 0.

W przypadku używania rygli elektromagnetycznych rewersyjnych (czyli takich gdzie aktywacja następuje po zaniku napięcia na ryglu), należy w monitorze wideodomofonu ustawić parametr Unlock Mode = 1.

Aby zmienić parametr Unlock Mode w monitorze Eura 2 Easy, należy najpierw prawidłowo podłączyć kasetę Eura 2 Easy do szyny systemu Eura 2 Easy.

System widedomofonowy Eura 2 Easy umożliwia obsługę drugiego wejścia (bramy). Do tego celu służy moduł sterujący VXA-70A5. Przykładowy schemat ukazany jest na rys. 13.

dodatkowy rygiel + - AC~ VZA-57A5 VXA-70A5 DIP 1 2 3 Kaseta zewnętrzna 1 (adres urządzenia 0) BUS(IN) BUS(DS) rygiel Monitor

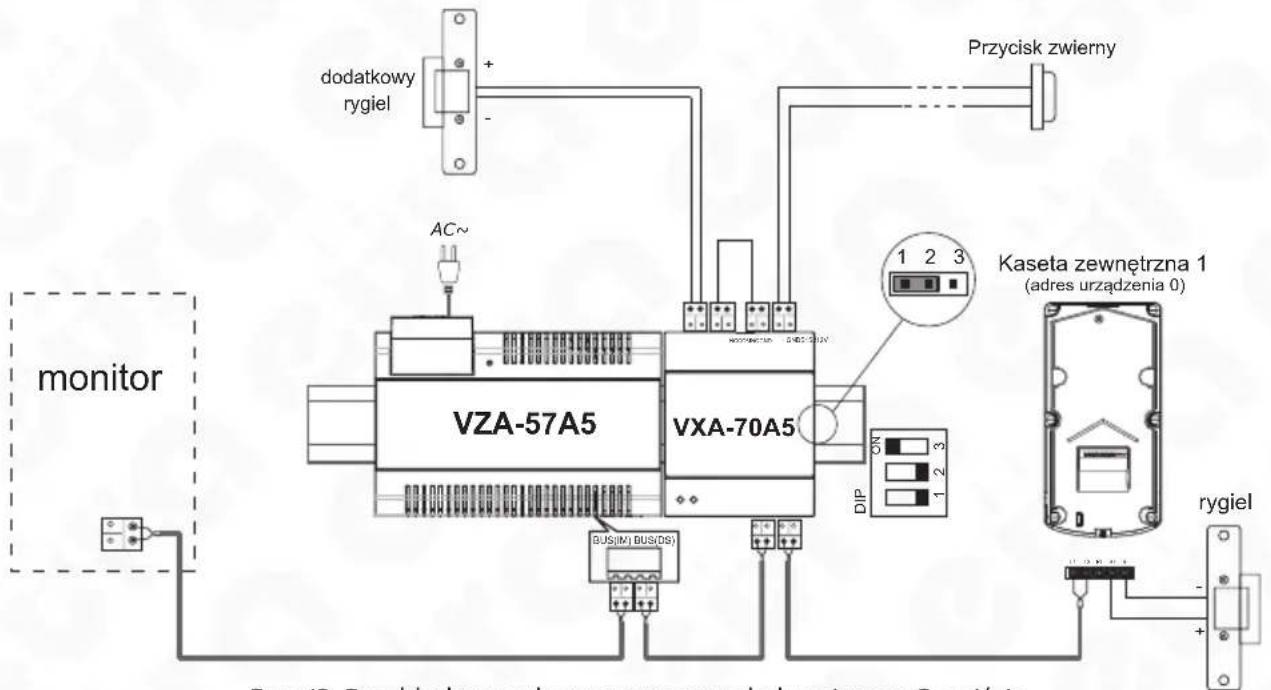

Rys. 13. Przykładowy schemat systemu obsługującego 2 wejścia

7. ROZBUDOWA ZESTAWU O DODATKOWE ELEMENTY

7.1. ROZBUDOWA ZESTAWU O DODATKOWE MONITORY


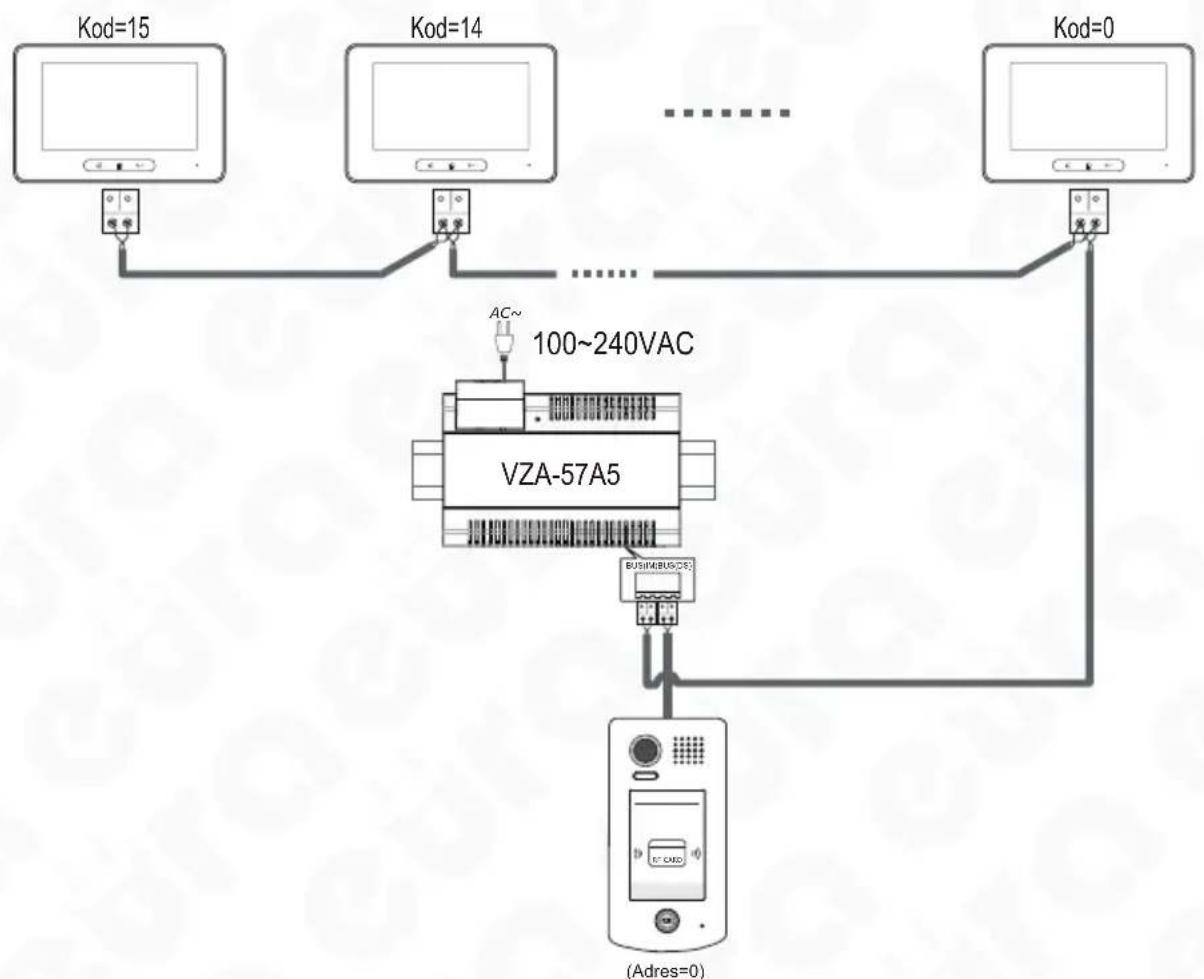

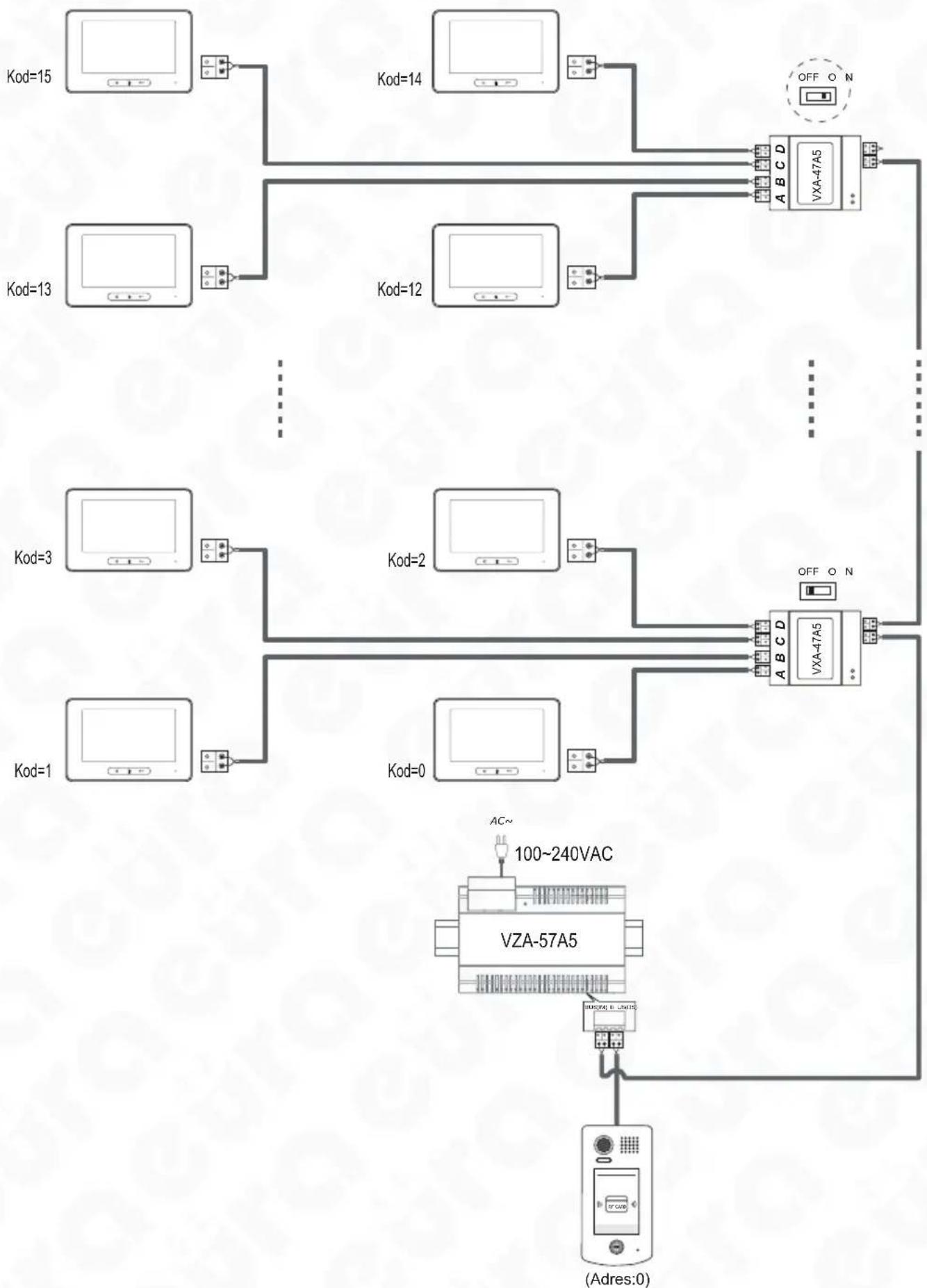

Rys. 14. Rozbudowa zestawu o dodatkowe monitory

Rys. 15. Rozbudowa zestawu o dodatkowe monitory, przy użyciu dystrybutora sygnału VXA-47A5

7.2. ROZBUDOWA ZESTAWU O DODATKOWE KASETY ZEWNETRZNE


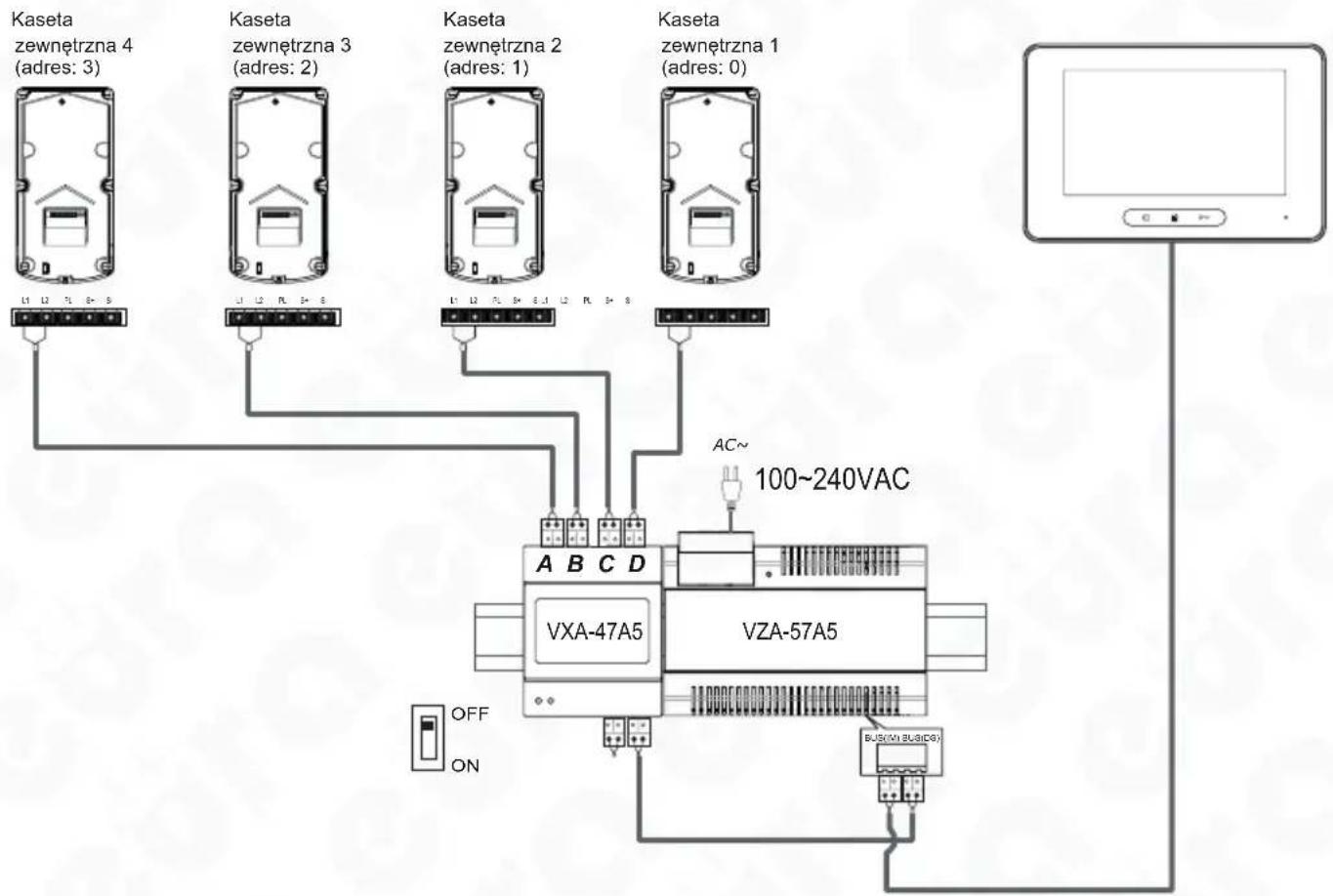

Rys. 16. Schemat rozbudowy systemu o dodatkowe kasety zewnętrzne

8. PTZ

Kaseta VDA-71A5 v.2 / VDA-72A5 v.2 umożliwia podgląd obrazu wraz z możliwością powiększenia jego konkretnego fragmentu na cały ekran monitora (funkcja dotyczy tylko wybranych modeli monitorów). Podczas podglądu obrazu istnieje pięć kierunków, które po dotknięciu zostaną powiększone: ◀, ▶, ▲, ▼ oraz ●.

Rys. 17. Wywołanie funkcji PTZ

9. PROGRAMOWANIE KASETY – REJESTRACJA KART ID

Istnieje możliwość rejestracji do 320 kart ID (użytkowników) dla jednej kasety. Specjalne wskaźniki optyczne LED znajdujące się tuż nad czytnikiem kart ułatwiają funkcje programowania kasety. Istnieją 2 rodzaje kart MASTER (rys. 18) służące do rejestracji bądź usuwania użytkowników (kart USER):

• MASTER CARD ADD, służąca do rejestracji nowego użytkownika,
• MASTER CARD DELETE, służąca do usuwania użytkownika z systemu

MASTER CARD ADD

MASTER CARD DELETE

Rys. 18

Podczas rejestracji nowej karty MASTER w systemie, poprzednio zarejestrowana karta MASTER automatycznie przestaje być ważna. Zasięg odczytu karty przez czytnik wynosi około 3-5 cm.

Uwaga:

Obie karty MASTER (ADD oraz DELETE) należy przechowywać w bezpiecznym miejscu

9.1. AUTORYZACJA KART MASTER

Domyślnie (fabrycznie) dwie karty będące na wyposażeniu kasety są kartami MASTER (MASTER ADD, MASTER DELETE). Jednakże każda z kart użytkowników (USER) może być w dowolnej chwili przeprogramowana na kartę MASTER. Po zamianie funkcji karty USER na kartę MASTER, dotychczasowa karta MASTER traci ważność. Operację autoryzacji nowej karty przeprowadza się zaraz po włączeniu zasilania kasety ze- wnętrznej w następujący sposób:

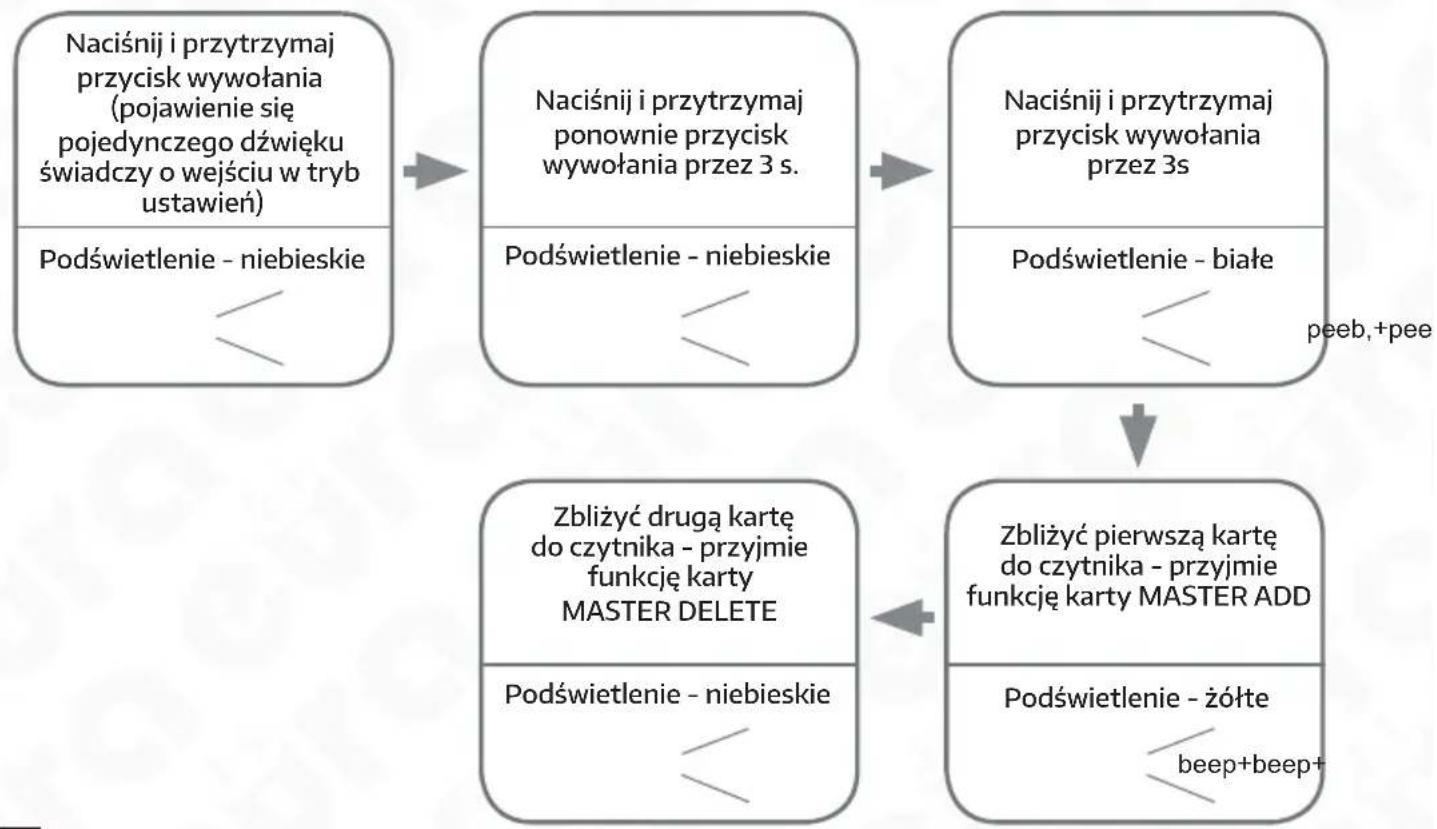


Uwaga!

Brak operacji w ciągu 10s spowoduje powrót kasety do trybu czuwania. Naciśnięcie przycisku wywołania powoduje przerwanie zmiany ustawień i rozpoczęcie wywołania (nie dotyczy kroku 3).

9.2. DODAWANIE KART UŻYTKOWNIKÓW

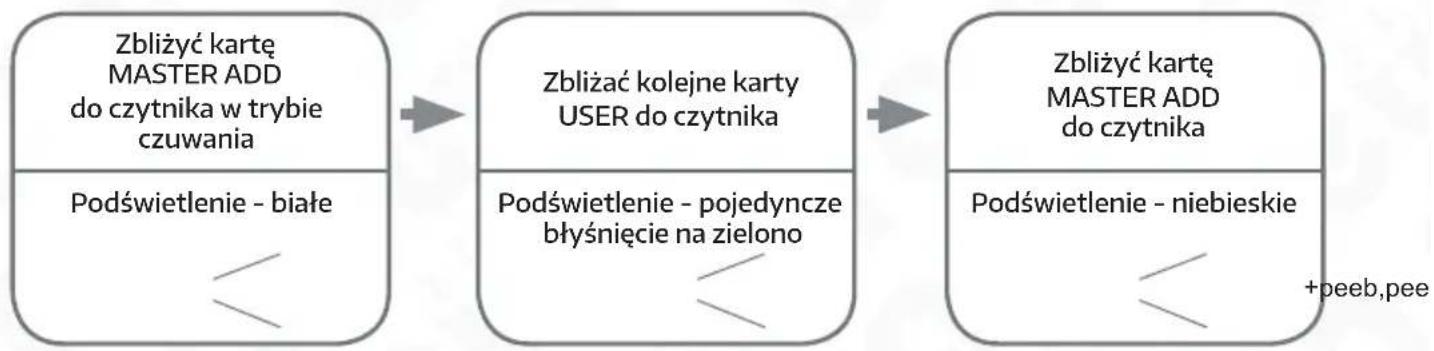


Uwaga!

Brak operacji w ciągu 10s spowoduje powrót kasety do trybu czuwania. Naciśnięcie przycisku wywołania powoduje przerwanie zmiany ustawień i rozpoczęcie wywołania.

9.3. KASOWANIE POJEDYNCZYCH KART UŻYTKOWNIKÓW


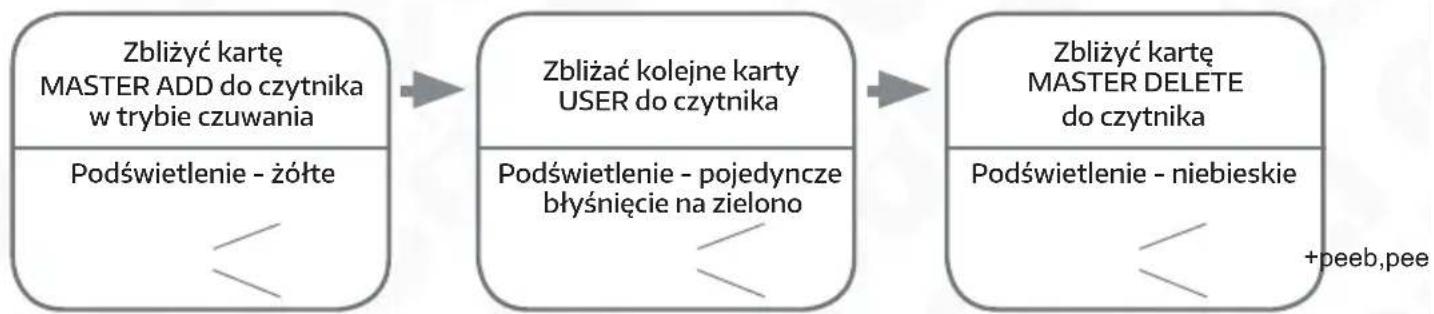

    A["Zbliżyć kartę MASTER ADD do czytnika w trybie czuwania"] --> B["Zbliżać kolejne karty USER do czytnika"]
    B --> C["Zbliżyć kartę MASTER DELETE do czytnika"]
    A --> D["Podświetlenie - żółte"]
    B --> E["Podświetlenie - pojedyncze błyśnięcie na zielono"]
    C --> F["Podświetlenie - niebieskie"]
    F --> G["+peeb,pee"]

Uwaga!

Brak operacji w ciągu 20s spowoduje powrót kasety do trybu czuwania. Naciśnięcie przycisku wywołania powoduje przerwanie zmiany ustawień i rozpoczęcie wywołania.

9.4. KASOWANIE WSZYSTKICH KART UŻYTKOWNIKÓW

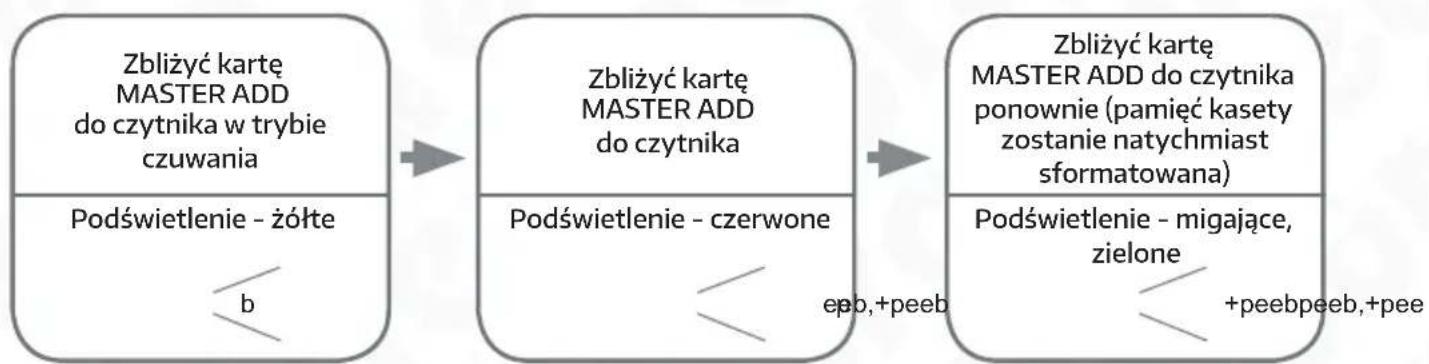


Uwaga!

Po sformatowaniu następuje automatyczny powrót do trybu czuwania.

Uwaga!

Brak operacji w ciągu 20s spowoduje powrót kasety do trybu czuwania. Naciśnięcie przycisku wywołania powoduje przerwanie zmiany ustawień i rozpoczęcie wywołania.

10. OBSŁUGA - KONTROLA DOSTĘPU

Jeśli autoryzowany użytkownik zbliży do czytnika kasety ważną kartę ID, w kasecie uaktywni się podświetlenie, głośnik kasety wygeneruje pojedynczy dźwięk i rygiel elektromagnetyczny sterujący wejściem na posesję zostanie zwolniony. W przypadku zbliżenia karty nieautoryzowanej głośnik kasety wygeneruje potrójny dźwięk.

11. USTAWIENIA ADRESACJI KASETY ZEWNETRZNEJ

Poniższe czynności należy wykonać zaraz po włączeniu zasilania kasety zewnętrznej.

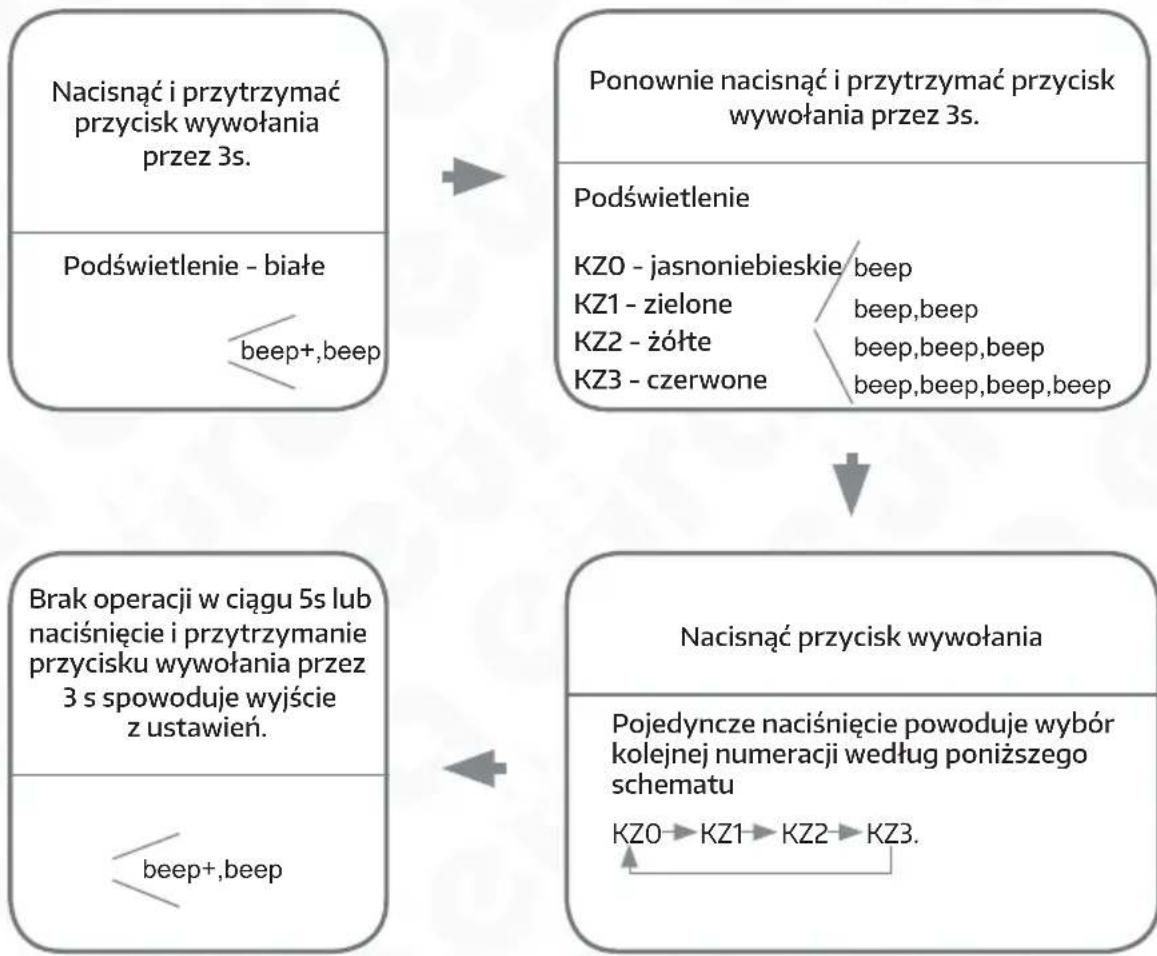


12. DOBÓR DŁUGOŚCI PRZEWODÓW

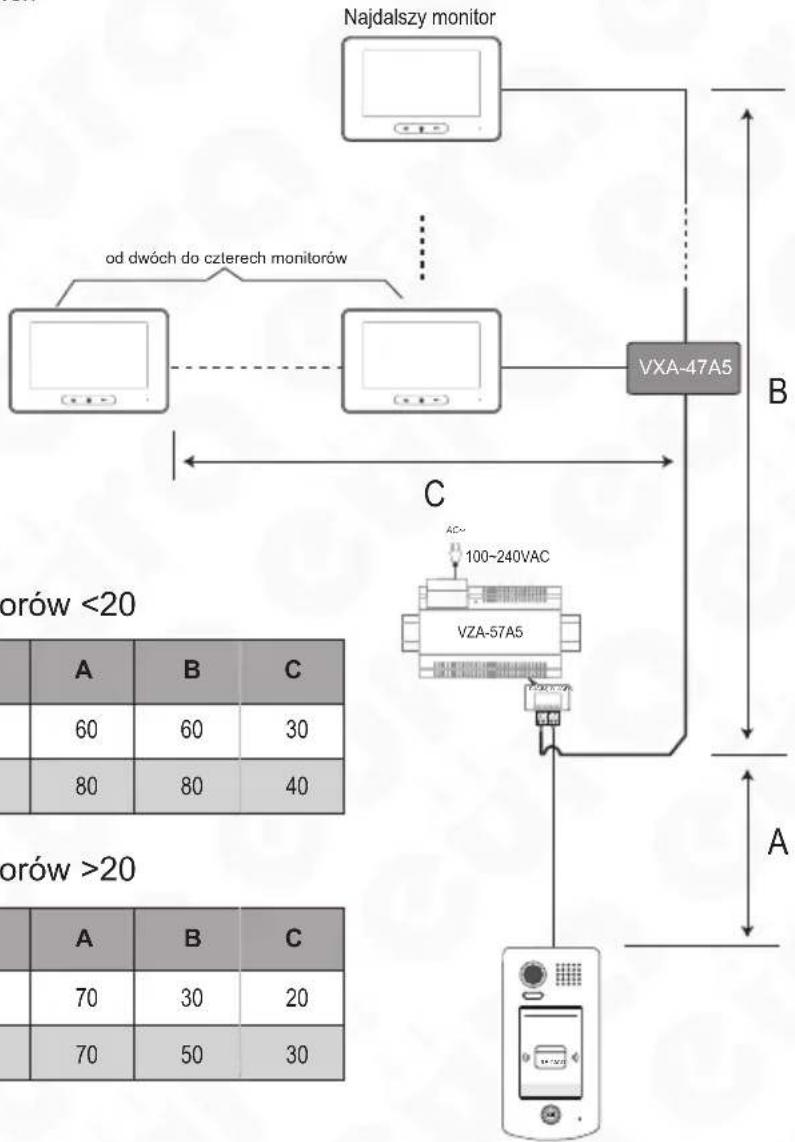

Maksymalna długość przewodu 2-żyłowego użytego do połączenia wszystkich modułów w jeden system jest ograniczona. Użycie innych przewodów niż zalecane dodatkowo pomniejsza tę maksymalną długość. Na rys. 19 pokazano zalecane rodzaje, przekroje oraz długości przewodu w zależności od wzajemnych odległości poszczególnych modułów systemu.

Jeśli ilość monitorów <20

Przewód OMY	A	B	C
Linka 2 x 0.75 mm ^2	60	60	30
Linka 2 x 1 mm ^2	80	80	40

Jeśli ilość monitorów >20

Przewód OMY	A	B	C
Linka 2 x 1 mm ^2	70	30	20
Linka 2 x 1.5 mm ^2	70	50	30

Rys. 19. Dobór długości i przekroju przewodów w systemie Eura 2 Easy

1. SPECYFIKACJA TECHNICZNA

Kaseta zewnętrzna VDA-71A5 v.2 VDA-72A5 v.2
Napięcie zasilania 24 V DC
Parametry sygnału wideo 1Vp-p 75 Ohm CCIR
Ilość przewodów łączących 2, bez polaryzacji
Ilość obsługiwanych lokali 1
Napięcie zasilania zwalniacza rygla 12 V DC
Pobór mocy - czuwanie / praca 0,96 W / 3,84 W
Rozdzielczość obrazu 500 TVL
Kąt widzenia kamery w poziomie 170°
Typ przetwornika kamery Kolor CMOS 1/2.7" fisheye
Czas aktywacji rygla 1 ~ 99 s
Materiał obudowy Stal nierdzewna
Ilość wyjść przekaźnikowych 1
Sposób montażu kasety zewn. Natynkowy	Podtynkowy
Regulacja położenia oka kamery	Nie
Oświetlenie nocne	3 diody LED - światło białe
Czytnik zbliżeniowy	Tak (karta zbliżeniowa, brelok)
Szyfrator	Nie
Czytnik lini papilarnych	Nie
Daszek ochronny	Tak	Nie
Współczynnik ochrony	IP54
Temperaturowy zakres pracy kasety	-15°C ~ +55°C
Wymiary kasety zewn. (W x SZ x G)	182 x 93 x 44 mm	220 x 120 x 50 mm
Waga netto kasety	660 g	1060 g

KARTA GWARANCYJNA

nazwa wyrobu: KASETA ZEWNETRZNA 1-LOKATORSKA

model: VDA-71A5V.2 DA-72A5V.2

data sprzedaży ....

pieczątka punktu sprzedaży i podpis sprzedawcy

OGÓLNE WARUNKI NAPRAW GWARANCYJNYCH

1. Eura-Tech Sp. z o. o. z siedzibą w Wejherowie przy ul. Przemysłowej 35A (zwany dalej „Gwarantem”), gwarantuje sprawne działanie wskazanego w Gwarancji urządzenia (zwanego dalej „Produktem”).
2. Gwarancja jest udzielana na okres 24 miesięcy, pod warunkiem użytkowania Produktu zgodnie z warunkami techniczno-eksploatacyjnymi opisanymi w instrukcji obsługi oraz przyjętymi standardami. Gwarancja obowiązuje na terenie Rzeczpospolitej Polskiej. Na wybrane produkty np. sygnalizatory czadu czas obowiązywania gwarancji może być dłuższy, co każdorazowo określone jest już przy samym produkcie.
3. Prawa i obowiązki Gwaranta oraz Nabywcy Produktu reguluje treść postanowień ujętych w niniejszej Gwarancji, z którymi Nabywca powinien się zapoznać przed zakupem. Zakup Produktu jest równoznaczny z akceptacją warunków niniejszej Gwarancji.
4. Datą, od której obowiązuje czas trwania Gwarancji, jest data wystawienia dokumentu sprzedaży zapisana w Karcie Gwarancyjnej i dokumencie sprzedaży. Ujawnione w okresie trwania Gwarancji wady będą usunięte bezpłatnie przez Centralny Serwis Eura-Tech Sp. z o. o. (zwany dalej „Serwisem”).
5. Dokumentem potwierdzającym zawarcie powyższej umowy i tym samym uprawniającym do dochodzenia swoich praw jest prawidłowo wypełniona Karta Gwarancyjna wraz z dokumentem potwierdzającym zakup (paragon fiskalny, faktura VAT). Jakiekolwiek zmiany (zamazania, wytarcia, przekreślenia, poprawki itp.) w Karcie Gwarancyjnej powodują jej unieważnienie.
6. W przypadku Produktów nie posiadających Kart Gwarancyjnych (np. dzwonki bezprzewodowe, gongi, sygnalizatory, wykrywacze i inne), dokumentem potwierdzającym zawarcie umowy jest dokument sprzedaży (paragon fiskalny, faktura VAT).
7. Naprawa gwarancyjna nie obejmuje czynności przewidzianych w Instrukcji Obsługi, do wykonania których zobowiązany jest Nabywca we własnym zakresie i na własny koszt (np.: zainstalowanie, konfiguracja, optymalne zabezpieczenie przed działaniem warunków zewnętrznych, konserwacja, ewentualny demontaż itp.).

8. Gwarancją nie są objęte:

9. akcesoria / materiały eksploatacyjne takie jak ramki oraz śruby montażowe, przewody, karty zbliżeniowe, zasilacze wraz z kabłami zasilającymi, baterie oraz akumulatorki czy inne elementy, które są dodatkowo dołączone do Produktów - ze wzolędu na swój charakter posiadaja okres żywotności eksploatacyjnej.

10. uszkodzenia mechaniczne, elektryczne, chemiczne i termiczne lub celowe uszkodzenia Produktu i wywołane nimi wady,
11. uszkodzenia i wady wynikłe na skutek niewłaściwego lub niezgodnego z Instrukcją Obsług i użytkowania, niedbałością użytkownika, niewłaściwym przechowywaniem czy konserwacją Produktu, a także stosowanie Produktu niezgodnie z przepisami bezpieczeństwa i niezgodnie z jego przeznaczeniem,
12. uszkodzenia Produktu, który nie został prawidłowo zabezpieczony podczas transportu do Serwisu (np. brak opakowania transportowego, nie owinięcie Produktu odpowiednio w folię zabezpieczającą, unieruchomienie Produktu w opakowaniu itp.),
13. uszkodzenia Produktu, do którego Nabywca zgubił Kartę Cwarancyjna,
14. uszkodzenia powstałe w wyniku pożaru, powodzi, uderzenia pioruna (także pośredniego), czy też innych klęsk żywiołowych, nieprzewidzianych wypadków, zalania płynami, przepięciem w sieci elektrycznej, podłączenia do sieci elektrycznej w sposób niezgodny z Instrukcją Obsługi,

15. Produkty, w których dokonano przeróbek, zmian konstrukcyjnych, napraw naruszając plombę gwarancyjną lub w jakikolwiek inny sposób.

16. Gwarant zapewnia bezpłatne części zamienne oraz robociznę, zgodnie z warunkami podanymi w niniejszej Gwarancji, w okresie trwania Gwarancji, o którym mowa na ostatnich stronach Instrukcji Obsług i rozdziale „Warunki Gwarancji”. Gwarancja obejmuje tylko i wyłącznie usterki Produktu spowodowane wadliwymi częściami i lub defektami produkcyjnymi.

17. Zgłoszenie reklamacyjne będzie rozpatrywane jedynie w przypadku, gdy reklamowany Produkt zostanie dostarczony do Serwisu wraz z:

18. Kartą Gwarancyjną (za wyjątkiem urządzeń wymienionych w pkt. 6),

19. prawidłowo wypełnionym Formularzem zgłoszenia naprawy

20. dowodem zakupu zawierającym datę oraz miejsce sprzedaży.

21. Otwieranie urządzenia bez wyrażnej zgody Serwisu, dokonywanie wszelkich napraw we własnym zakresie lub w nieautoryzowanym serwisie przez osoby nieupoważnione, będzie podstawą do unieważnienia Gwarancji.

22. Uszkodzony Produkt Nabywca zobowiązany jest dostarczyć do punktu sprzedaży lub bezpośrednio do Serwisu. Jeżeli reklamacja zostanie uznana przez Serwis zauzasadnioną, po naprawione Produkt zostaje odesłany do Nabywcy na koszt Gwaranta, korzystając z usług spedycji kurierskich, z którymi Gwarant ma aktualnie nawiązaną współpracę (GLS).
23. Dostarczenie uszkodzonego Produktu jakąkolwiek spedycją na koszt Gwaranta, bez wcześniejjszego uzgodnienia z Serwisem, będzie skutkowało odmową przyjęcia paczki.
24. Ewentualne wady lub uszkodzenia Produktu ujawnione i zgłoszone w okresie trwania Gwarancji będą usunięte bezpłatnie w terminie 14 dni kalendarzowych. W uzasadnionych przypadkach termin ten może ulec przedłużeniu, wówczas Nabywca zostanie poinformowany o przybliżonym czasie naprawy. Bieg terminu naprawy rozpoczyna się pierwszego dnia roboczego następującego po dniu dostarczenia Produktu do Serwisu
25. Wadliwy Produkt lub jego części, które zostaną wymienione, stają się własnością Serwisu.
26. Przed przystąpieniem do ewentualnej naprawy, Serwis każdorazowo dokonuje oględzin i oceny stopnia uszkodzenia reklamowanego Produktu. W przypadku stwierdzenia, że Produkt:

- jest sprawny,

• był instalowany oraz podłączony niezgodnie z zaleceniami zawartymi w Instrukcji Obsługi,
• uległ uszkodzeniu ewidentnie z winy Nabywcy,
• ma zerwana plombe,
• spełnia warunki podane w pkt. 8,

wówczas Serwis traktuje takie zgłoszenie reklamacyjne za nieuzasadnione i może obciążyć Nabywcę kosztami transportu oraz diagnozy urządzenia, zgodnie z obowiązującym w Serwisie Cennikiem Usług Napraw Odpłatnych.

1. Nabywczy przysługuje prawo do wymiany Produktu na inny, posiadający te same lub zbliżone parametry techniczne i eksploatacyjne, jeżeli:

• w okresie trwania Gwarancji, Serwis dokona 3 napraw, a Produkt nadal będzie wykazywał wady uniemożliwiające używanie go zgodnie z przeznaczeniem,
- Serwis uzna, że usunięcie wady jest niemożliwe lub w terminie określonym w pkt. 14,
- naprawa może spowodować nadmierne koszty po stronie Serwisu.

1. W skrajnych przypadkach, po wcześniejjszym skonsultowaniu się z Nabywcą, Serwis ma możliwość:

2. przedłużenia okresu naprawy Produktu, jeżeli wymagane naprawy nie mogą być wykonane z powodu nieprzewidzianych okoliczności, takich jak: trudności związane z importem urządzenia i/lub części zamiennych, przepisy prawne uniemożliwiające wykonanie naprawy itp.,

3. podjąć decyzję o zwrocie należności zgodnie i na podstawie ceny z faktury zakupowej, w przypadku, gdy nie ma możliwości wymiany Produktu na inny.

4. Gwarant jak i Serwis nie ponosi odpowiedzialności za uszkodzenia innych urządzeń w wyniku awarii Produktu.

5. Nabywca nie ma prawa do domagania się zwrotu utraconych korzyści w związku z awarią Produktu.

6. Brak odbioru naprawionego Produktu po upływie 4 tygodni od terminu naprawy określonego w pkt. 14, będzie traktowane jako bezpłatne zrzeczenie się Produktu na rzecz Serwisu. Serwis może przekazać Produkt na cele charytatywne lub wykorzystać jego części na potrzeby Serwisu.

7. W przypadku podejrzenia naruszenia przesyłki lub uszkodzenia przesyłanego Produktu w trakcie transportu, prosimy o stosowanie następującej procedury:

- po otrzymaniu przesyłki należy każdorazowo sprawdzić stan opakowania w obecności pracownika spedycji (przesyłka powinna być zapieczętowana taśmą i/lub pieczęcią Serwisu, jeżeli tak nie jest lub jest w jakikołwiek sposób jest naruszona, oznacza to, że przesyłka była otwierana przez osoby nieuprawnione),

- każdorazowo należy rozpakować i sprawdzić zawartość przesyłki w obecności pracownika spedycji, a w przypadku stwierdzenia uszkodzenia zawartości paczki lub jakichkolwiek braków, wspólnie sporządzić stosowny protokół.

1. Gwarancja na Produkt nie wyłącza ani nie ogranicza uprawnień kupującego wynikających z niezgodności towaru z umową.

Centralny Serwis Eura-Tech Sp. z o. o.

Przemysłowa 35a

84-200 Wejherowo

pon. - pt. 08:00 - 17:00

e-mail: [e-mail]

Zużyte urządzenie elektryczne lub elektroniczne nie może być składowane (wyrzucone) wraz z innymi odpadami pochodzącymi z gospodarstw domowych. Aby uniknąć szkodliwego wpływu na środowisko naturalne i zdrowie ludzi, zużyte urządzenie należy składować w miejscach do tego przeznaczonych.

W celu uzyskania informacji na temat miejsca i sposobu bezpiecznego składowania zużytego produktu należy zwrócić się do organu władz lokalnych lub firmy zajmującej się recyklingiem odpadów. nr rej. GIOŚ: E0011703WBW

EURA-TECH Sp. z o.o.

ul. Przemysłowa 35A, 84-200 WEJHEROWO

www.eura-tech.eu
