INSTRUKCJA OBSŁUGI VDA-76A5 Eura

Instrukcja obsługi oraz specyfikacja techniczna

Przed montażem, podłączeniem i użytkowaniem urządzenia prosimy o dokładne zapoznanie się z niniejszą instrukcją obsługi. W razie jakichkolwiek problemów ze zrozumieniem jej treści prosimy o skontaktowanie się ze sprzedawcą urządzenia. Samodzielny montaż i uruchomienie urządzenia jest możliwe pod warunkiem używania odpowiednich narzędzi. Niemniej zalecane jest dokonywanie montażu urządzenia przez wykwalifikowany personel.

Producent nie odpowiada za uszkodzenia mogące wyniknąć z nieprawidłowego montażu czy eksploatacji urządzenia, oraz z dokonywania samodzielnych napraw i modyfikacji.

1. CHARAKTERYSTYKA SYSTEMU EURA 2 EASY

2-żyłowy system Eura 2 Easy to wideodomofonowy system jedno- lub wielolokatorski, którego główną idea jest prostota instalacji, uzyskana dzięki minimalizacji liczby użytych przewodów oraz zasilaczy sieciowych. Do połączenia poszczególnych modułów pracujących w systemie wystarcza przewód 2-żyłowy oraz 1 zasilacz sieciowy mogący obsłużyć maksymalnie 32 monitory oraz 4 stacje zewnętrzne. Dzięki zastosowaniu modulacji FM do przesyłania sygnału wideo oraz modulacji ASK do przesyłania danych sterujących, system wyróżnia się dużą odpornością na interferencje czyli bardzo dobrą jakością kolorów obrazu w każdym punkcie instalacji.

Oto podstawowe funkcje systemu:

• 2-żyłowy system połączeń przewodowych między modułami w każdym punkcie instalacji, sposób podłączania obu żył jest dowolny (bez polaryzacji sygnału),
• tylko 1 centralny zasilacz w całym systemie,
• łatwa i szybka instalacja dzięki użyciu prostych wtyczek oraz przełączników typu "DIP switch",
• możliwość zainstalowania większej ilości monitorów w obrębie 1 lokalu (z tym sa- mym kodem użytkownika),
• możliwość zdalnej obsługi systemu za pomocą stacjonarnego lub komórkowego aparatu telefonicznego.

Oprócz kaset zewnętrznych, istnieje możliwość podłączenia do systemu również kamer monitorujących CCTV. Maksymalna ilość stacji zewnętrznych lub kamer i ich możliwe konfiguracje w systemie Eura 2 Easy to:

• 4 stacje (kasety) zewnętrzne,
• 3 stacje (kasety) zewnętrzne i 2 kamery do monitoringu CCTV,
• 2 stacje (kasety) zewnętrzne i 4 kamery do monitoringu CCTV,
• 1 stacja (kaseta) zewnętrzna i 6 kamer do monitoringu CCTV,
• Maksymalnie 32 monitory, maks. 4 monitory dla 1 użytkownika,
• Funkcja interkomu pomiędzy lokatorami w obrębie jednego systemu,
• Maksymalna odległość stacji zewnętrznej od najdalszego monitora 150 m.

System można rozbudować tak, aby można było obsługiwać 2 niezależne rygle elektromagnetyczne.

Istnieje możliwość podłączenia dodatkowych kaset zewnętrznych i dodatkowego dzwonka (gongu wywołującego), a także możliwość sterowania oświetleniem (np. na klatce schodowej) lub innymi urządzeniami wyzwalanymi przekaźnikiem.

Dodatkowo istnieje możliwość zdalnego sterowania systemem przez użytkownika, za pomocą telefonu stacjonarnego lub komórkowego. Wymagany jest do tego specjalny moduł telefoniczny VXA-48A5 lub moduł GSM VXA-62A5, które włącza się szeregowo w 2-żyłową szynę systemu Eura 2 Easy.

Zadaniem modułów jest przekierowanie wywołań z kasety zewnętrznej na wskazane numery telefonów użytkownika. Szczegółowe opisy modułów są przedmiotem od-dzielnych instrukcji obsługi.

Podstawową konfiguracje systemu Eura 2 Easy w budynku jednolokatorskim pokazano na rys. 1, zaś podstawową konfiguracje systemu w budynku wielolokatorskim pokazano na rys. 2. Szczegółowy opis całego systemu Eura 2 Easy wraz z jego wszystkimi modułami jest przedmiotem oddzielnej instrukcji obsługi.

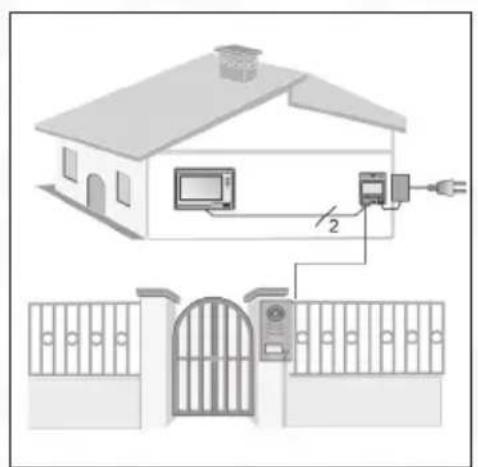

Rys. 1. Konfiguracja systemu 1-lokatorskiego Rys. 2. Konfiguracja systemu wielolokatorskiego

2. BUDOWA KASET

Budowę kaset zewnętrznych VDA-75A5 i VDA-77A5 wraz z opisem elementów ze- wnętrznych pokazano na rys. 3 i rys. 4.

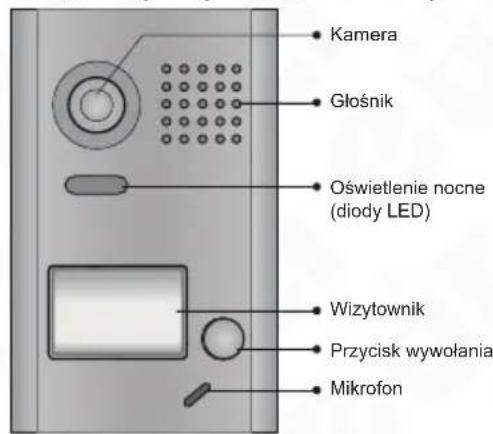

Kamera Głośnik Oświetlenie nocne (diody LED) Wizytownik Przycisk wywołania Mikrofon

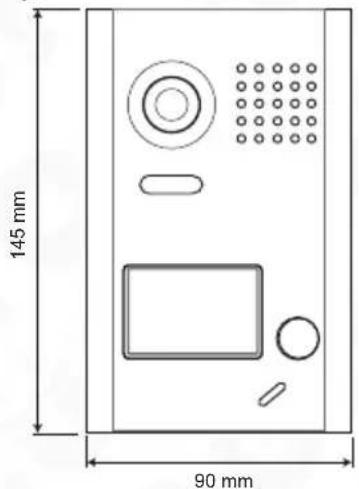

145 mm 90 mm

Rys. 3. Budowa i opis kasety zewnętrznej VDA-75A5

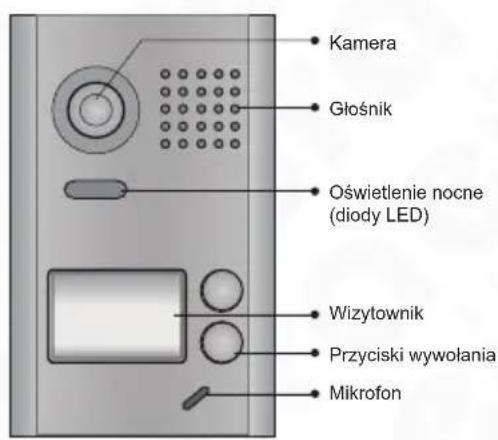

Kamera Głośnik Oświetlenie nocne (diody LED) Wizytownik Przyciski wywołania Mikrofon

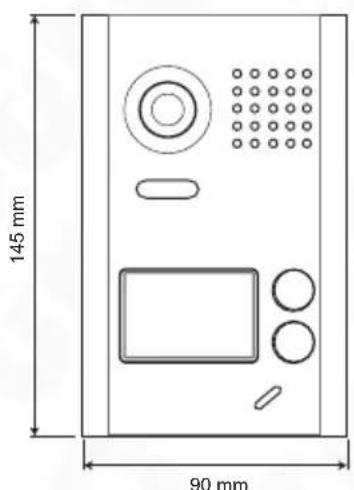

145 mm 90 mm

Rys. 4. Budowa i opis kasety zewnętrznej VDA-77A5

3. OPIS ZACISKÓW ZEWNĘTRZNYCH I ELEMENTÓW REGULACYJNYCH

Opis pinów oraz elementów regulacyjnych kaset VDA-75A5/VDA-77A5 pokazano na rys. 5.

Zworka rodzaju rygla 1 2 3 BUS PL S+ S- Piny

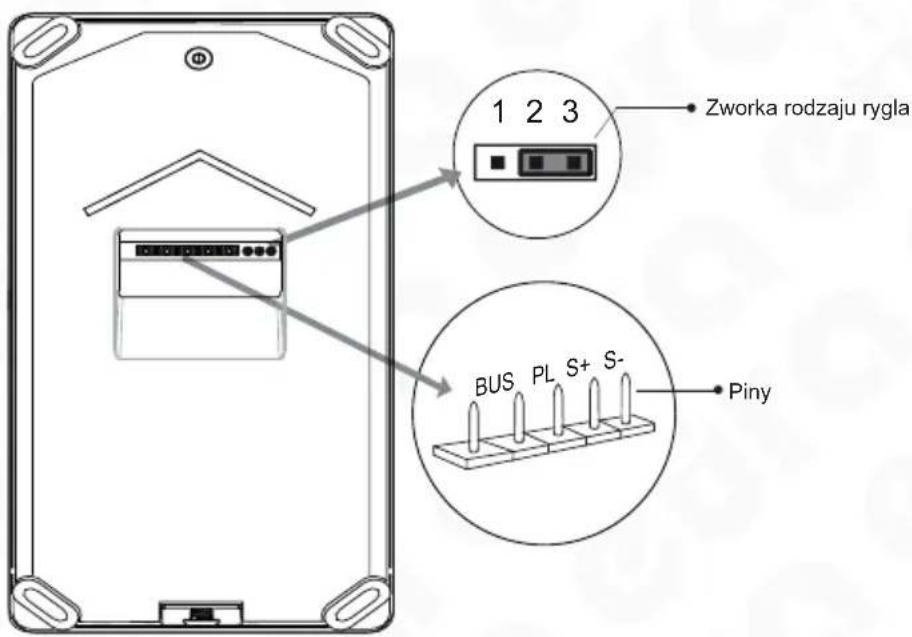

Rys. 5. Piny i elementy regulacyjne

• Zworka rodzaju rygla – ustawienie w zależności od typu rygla i jego zasilania (patrz rozdział 5)
• Piny połączeniowe – do połączenia kasety z 2-żyłową szyną systemu oraz ryglem elektromagnetycznym:

- BUS: połączenie z szyną 2-żyłową, brak polaryzacji,

- PL: wejście dodatniego bieguna zewnętrznego zasilacza rygla (+),

- S+: dodatni biegun zasilania rygla – przy wykorzystaniu wewnętrznego zasilania systemu (bez dodatkowego zasilacza dla rygla),

- S-: ujemny biegun zasilania rygla - tylko przy wykorzystaniu wewnętrznego zasilania systemu (bez dodatkowego zasilacza dla rygla).

4. INSTALACJA KASET

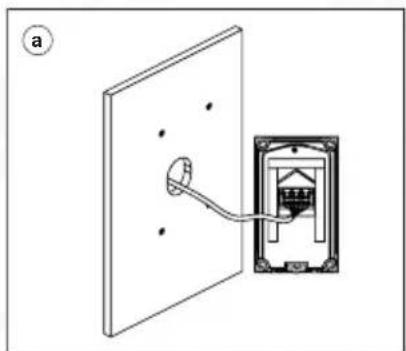

4.1. INSTALACJA KASETY Z DASZKIEM

Kasety VDA-75A5 i VDA-77A5 przeznaczone są do montażu natynkowego. Istnieje możliwość montażu kasety bramofonu na ścianie/słupku zarówno z daszkiem ochronnym jak i bez daszka. Prawidłowe sposoby instalacji kaset pokazane zostały na rys. 6-7.

Rys. 6. Instalacja kasety zewnętrznej VDA-75A5/VDA-77A5 z daszkiem

W celu zainstalowania kasety z daszkiem na ścianie lub słupku należy:

1. Używając klucza dołączonego do zestawu poluzować śrubę mocującą znajdująca się u dołu kasety i zdjąć przednią, metalową część obudowy.
2. Poprzez cztery otwory w daszku kasety odznaczyć miejsca na wkręty montażowe, a następnie w odznaczonych miejscach wywiercić otwory i umieścić w nich kołki montażowe (patrz rys. 6b).
3. Podłączyć przewody biegnące od monitora (monitorów), zasilacza oraz rygła elektromagnetycznego do zacisków kasety zgodnie ze schematem połączeń.
4. Umieścić nazwę lokatora w okienku tabliczki informacyjnej (szczegóły poniżej).
5. Zamocować daszek i tylną część obudowy, a następnie założyć przednią, metalową część obudowy (rys. 6d).
6. Przykręcić dolną śrubę mocującą aby zabezpieczyć kasetę (rys. 6e).

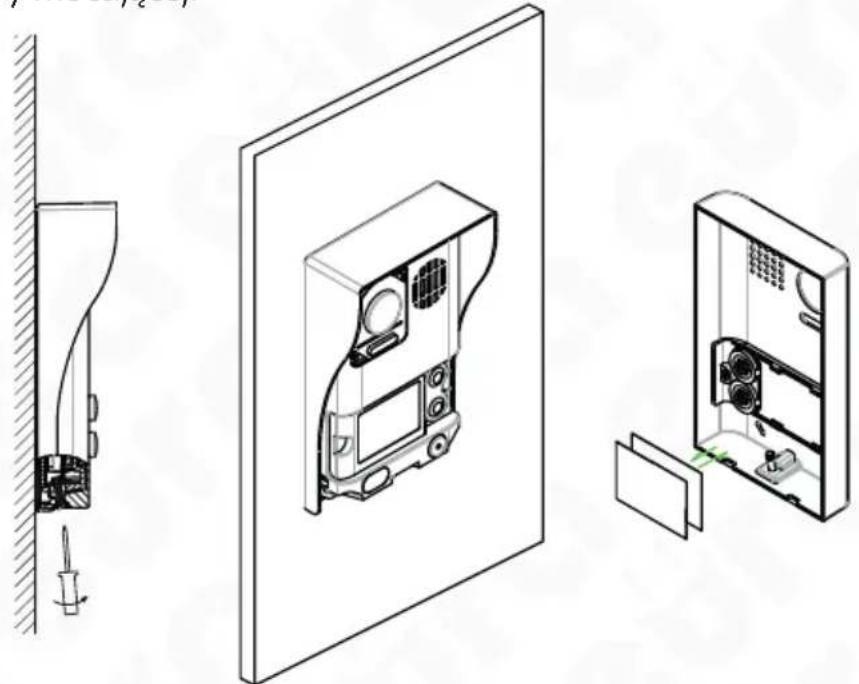

Rys. 7. Instalacja kasety zewnętrznej VDA-75A5/VDA-77A5 bez daszka

4.2. INSTALACJA KASETY BEZ DASZKA

W celu zainstalowania kasety bez daszka na ścianie lub słupku należy:

1. Używając klucza dołączonego do zestawu poluzować śrubę mocującą znajdująca się u dołu kasety i zdjąć przednia, metalową część obudowy.
2. Poprzez cztery otwory w panelu kasety odznaczyć miejsca na wkręty montażowe, a następnie w odznaczonych miejscach wywiercić otwory i umieścić w nich kołki montażowe (patrz rys. 6b).
3. Podłączyć przewody biegnące od monitora (monitorów), zasilacza oraz rygla elektromagnetycznego do zacisków kasety zgodnie ze schematem połączeń.
4. Umieścić nazwę lokatora w okienku tabliczki informacyjnej (szczegóły poniżej).
5. Zamocować panel, a następnie założyć przednią, metalową część obudowy (rys. 6d).
6. Przykręcić dolną śrubę mocującą aby zabezpieczyć kasetę (rys. 6e).

W celu zamontowania wizytownika z nazwą lokatora, należy poluzować śrubę mocującą u dołu kasety, następnie oddzielić przednią, metalową część obudowy kasety od tylnej i umieścić dane lokatora w okienku od wewnętrznej strony przedniej części obudowy (rys. 8). Następnie należy ponownie przymocować części obudowy kasety za pomocą śruby mocującej.

Rys. 8. Wymiana wizytownika w okienku kasety zewnętrznej

5. SCHEMATY POŁĄCZEŃ KASETY Z RYGLEM ELEKTROMEGNETYCZNYM

Na rys. 9-11 pokazano różne warianty podłączeń kasety do rygla elektromagnetycznego, w zależności od typu i sposobu jego zasilania. Rygiel elektromagnetyczny jest elementem wyposażenia dodatkowego.

Istnieje możliwość zasilania rygla elektromagnetycznego alternatywnie z:

a. wewnętrznego zasilania systemu (zasilacza wideodomofonu), tylko w przypadku użycia rygli elektromagnetycznych o znamionowym napięciu pracy 12V i poborze prądu nie większym niż 280mA,
b. zewnętrznego (oddzielnego) zasilacza rygla elektromagnetycznego, w przypadku użycia innych rygli elektromagnetycznych, jednakże o parametrach elektrycznych nie przekraczających DC 24V/3A.

W pierwszym przypadku (a) konieczne jest pozostawienie zworki rodzaju rygla w gnieździe, w pozycji zależnej od rodzaju aktywacji rygla, tzn.:

• w pozycji „2-3” dla rygli elektromagnetycznych zwykłych (wyzwalanych impulsemnapięcia),
• w pozycji „1-2” dla rygli elektromagnetycznych rewersyjnych (wyzwalanych brakiem napięcia).

W drugim przypadku (b) konieczne jest usunięcie zworki rodzaju rygla z gniazda.

1 2 3 Zworka w pozycji 2-3 BUS P L+ S- Przycisk zwierny opuszczenia posesji Rygiel elektromagnetyczny zwykły

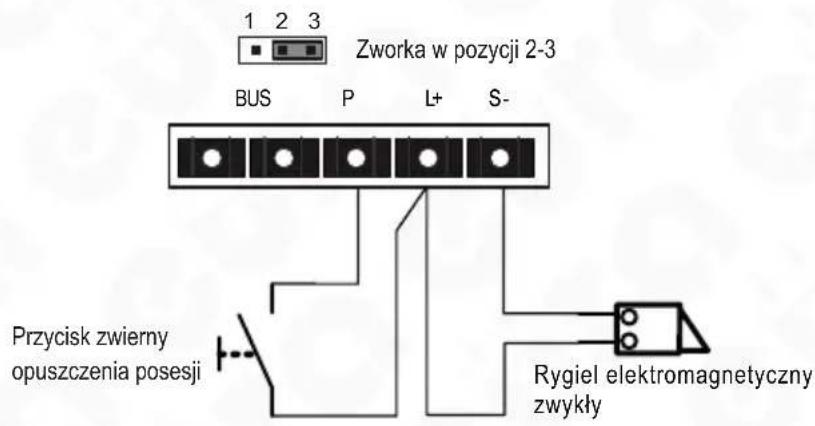

Rys. 9. Podłączenie rygla do kasety, rygiel zwykły (wyzwalany napięciem), zasilany wewnętrznie

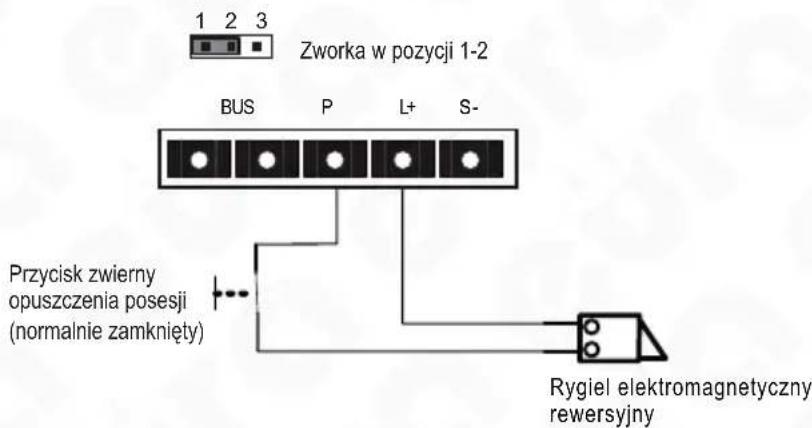

Zworka w pozycji 1-2 BUS P L+ S- Przycisk zwierny opuszczenia posesji (normalnie zamknięty) Rygiel elektromagnetyczny rewersyjny

Rys. 10. Podłączenie rygla do kasety, rygiel rewersyjny (wyzwalany brakiem napięcia), zasilany wewnętrznie

Zworka usunięta BUS PL S+ S- ZASILACZ RYGLA Rygiel elektromagnetyczny

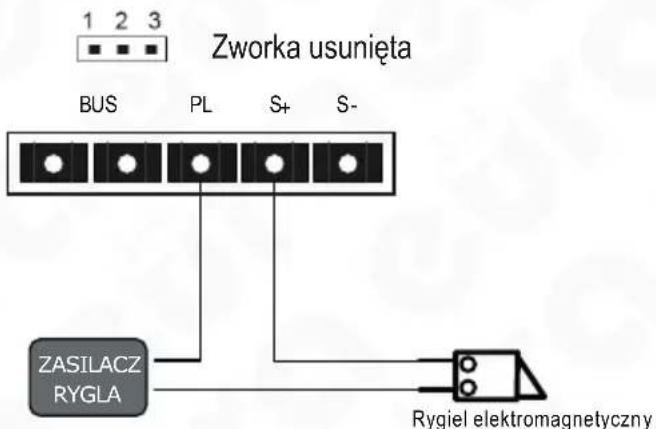

Rys. 11. Podłączenie rygla do kasety, rygiel zwykły (wyzwalany napięciem), zasilany z dodatkowego zasilacza

W przypadku używania rygli elektromagnetycznych zwykłych (czyli takich gdzie aktywacja następuje po podaniu na rygiel impulsu napięcia), należy w monitorze wide-odomofonu ustawić parametr Unlock Mode = 0.

W przypadku używania rygli elektromagnetycznych rewersyjnych (czyli takich gdzie aktywacja następuje po zaniku napięcia na ryglu), należy w monitorze wideodomofonu ustawić parametr Unlock Mode = 1.

Aby zmienić parametr Unlock Mode w monitorze Eura 2 Easy, należy najpierw prawidłowo podłączyć kasetę Eura 2 Easy do szyny systemu Eura 2 Easy.

System widedomofonowy Eura 2 Easy umożliwia obsługę drugiego wejścia (bramy). Do tego celu służy moduł sterujący VXA-70A5. Przykładowy schemat ukazany jest na rys. 12.

dodatkowy rygiel + - Przycisk zwierny monitor VXA-70A5 HOR-91-24 DIP Kaseta zewnętrzna 1 (adres urządzenia 0) BUS(M): B US(DS) AC DIP rygiel

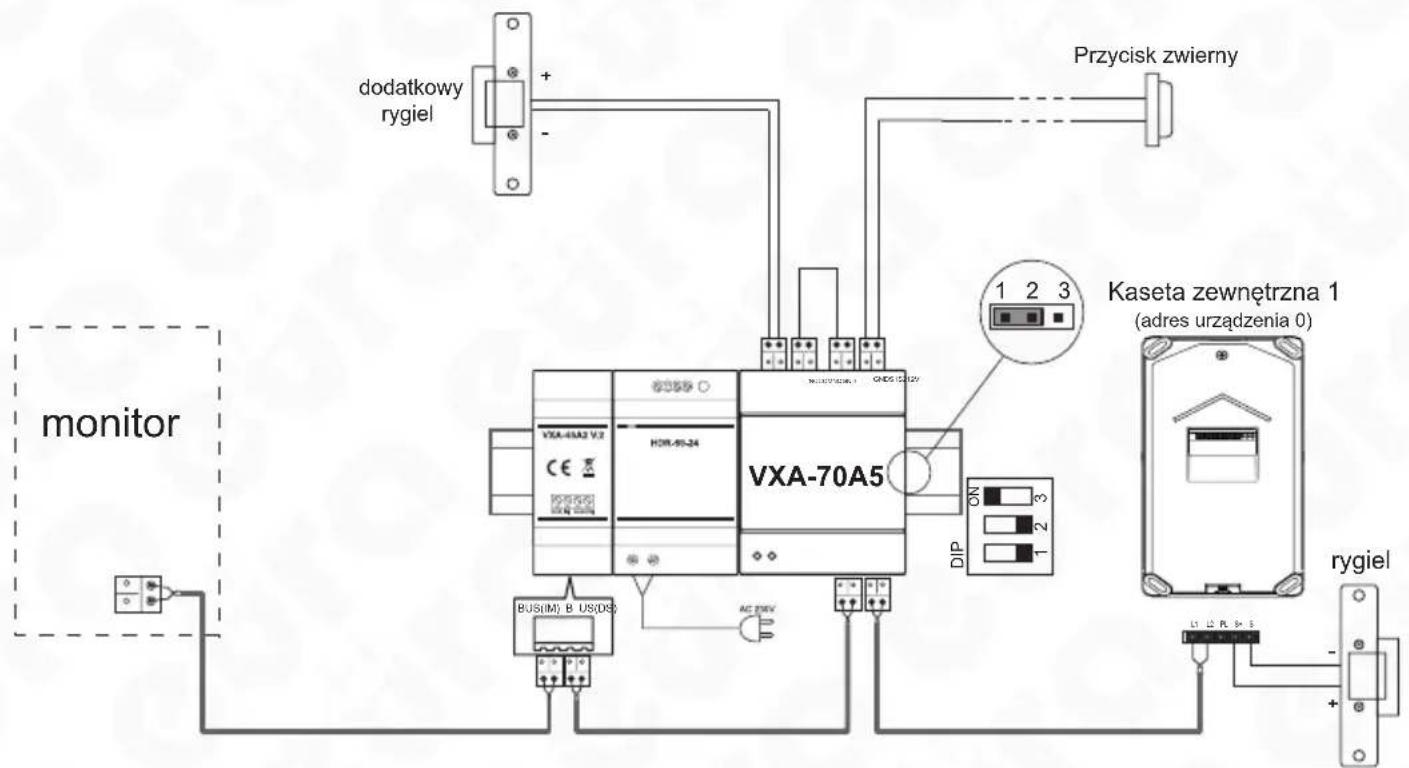

Rys. 12. Przykładowy schemat systemu obsługującego 2 wejścia

6. ROZBUDOWA ZESTAWU O DODATKOWE ELEMENTY

6.1. ROZBUDOWA ZESTAWU O DODATKOWE MONITORY


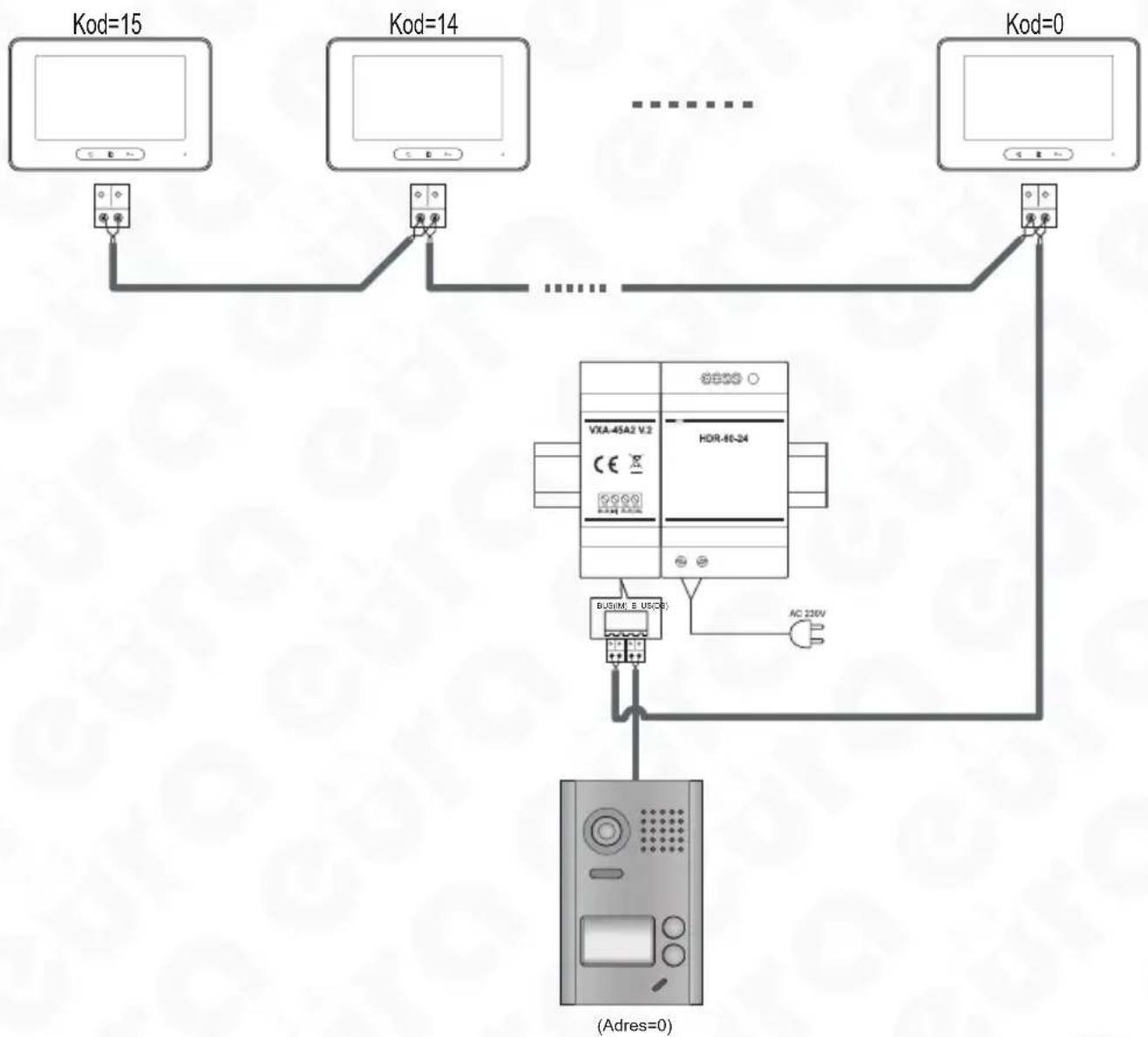

Rys. 13. Rozbudowa zestawu o dodatkowe monitory


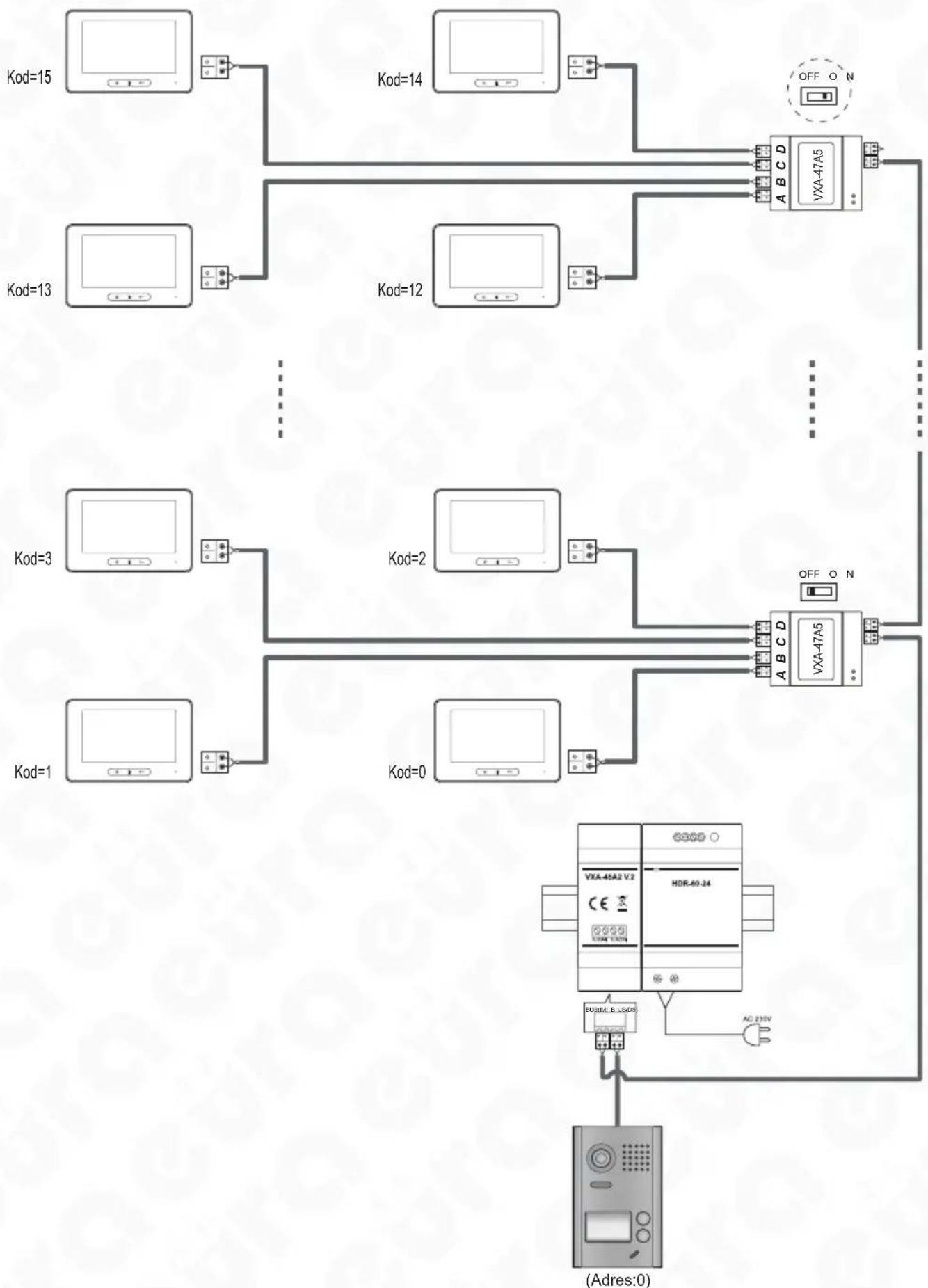

Rys. 14. Rozbudowa zestawu o dodatkowe monitory, przy użyciu dystrybutora sygnału VXA-47A5

6.2. ROZBUDOWA ZESTAWU O DODATKOWE KASETY ZEWNETRZNE


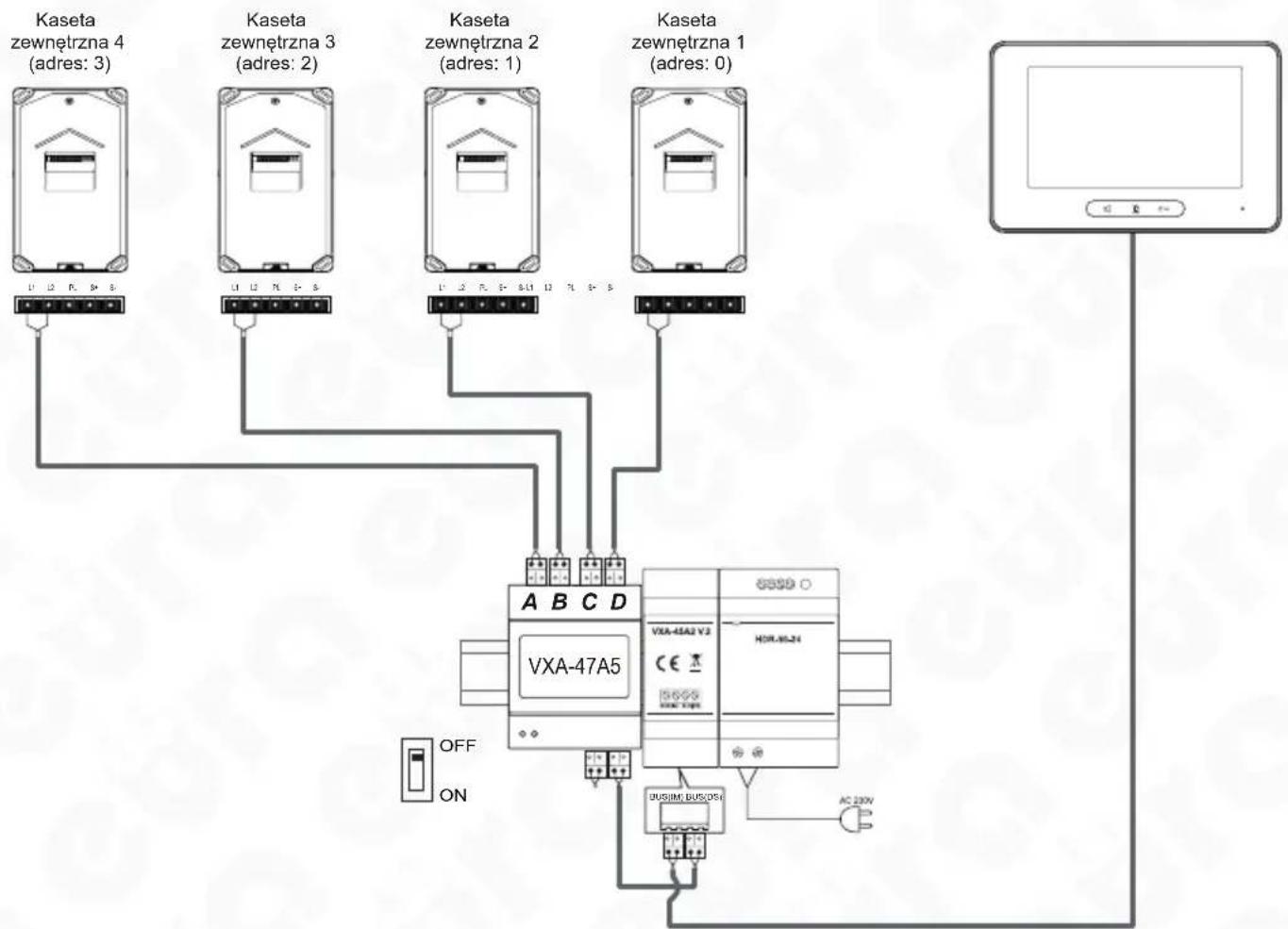

Rys. 15. Schemat rozbudowy systemu o dodatkowe kasety zewnętrzne

7. PROGRAMOWANIE KASETY ZEWNETRZNEJ

Przyciskowi A muszą być przypisane monitory z kodem użytkownika od 0 do 15, a przyciskowi B - od 16 do 31.

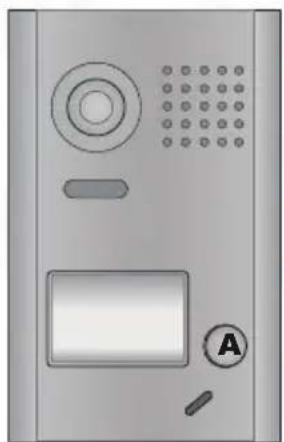

Rys. 16. Rozmieszczenie przycisków wywołania na kasetach zewnętrznych VDA-75A5 i VDA-77A5

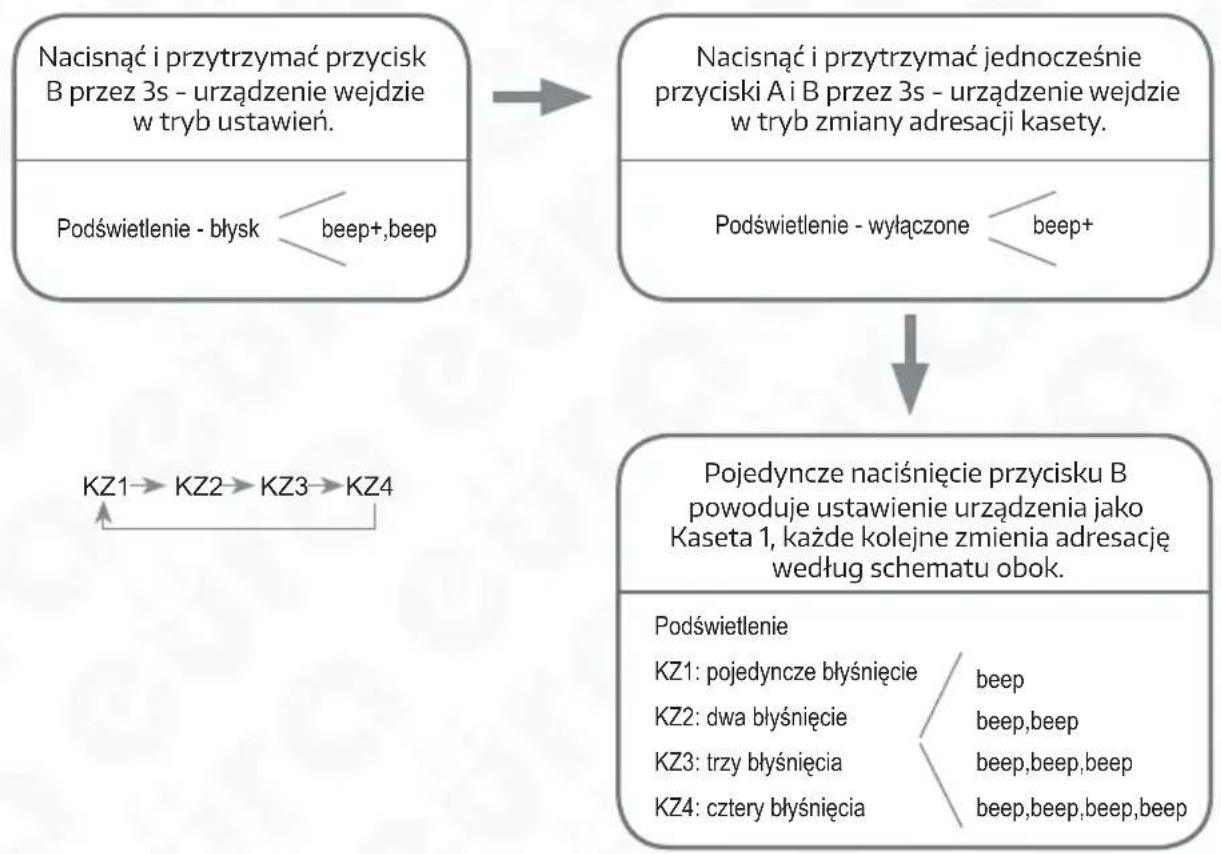

7.1. USTAWIENIA ADRESACJI KASETY ZEWNETRZNEJ

Poniższe czynności należy wykonać zaraz po włączeniu zasilania kasety zewnętrznej.


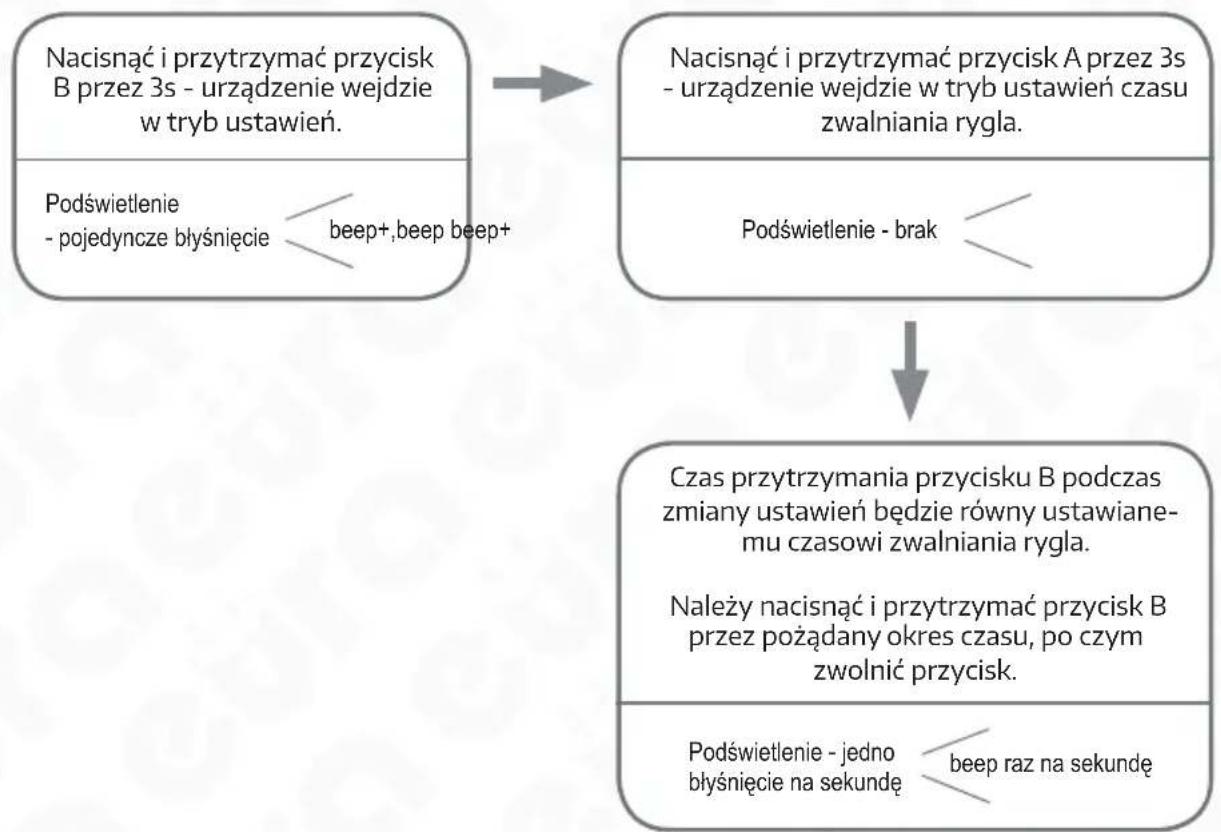

7.2. USTAWIENIA CZASU ZWALNIANIA RYGLA

Poniższe czynności należy wykonać zaraz po włączeniu zasilania kasety zewnętrznej.

Podczas przytrzymywania przycisku w celu ustawienia czasu zwalniania rygła po upływie każdej sekundy pojawiają sie pojedyncze błysnięcie i pojedynczy dźwięk.

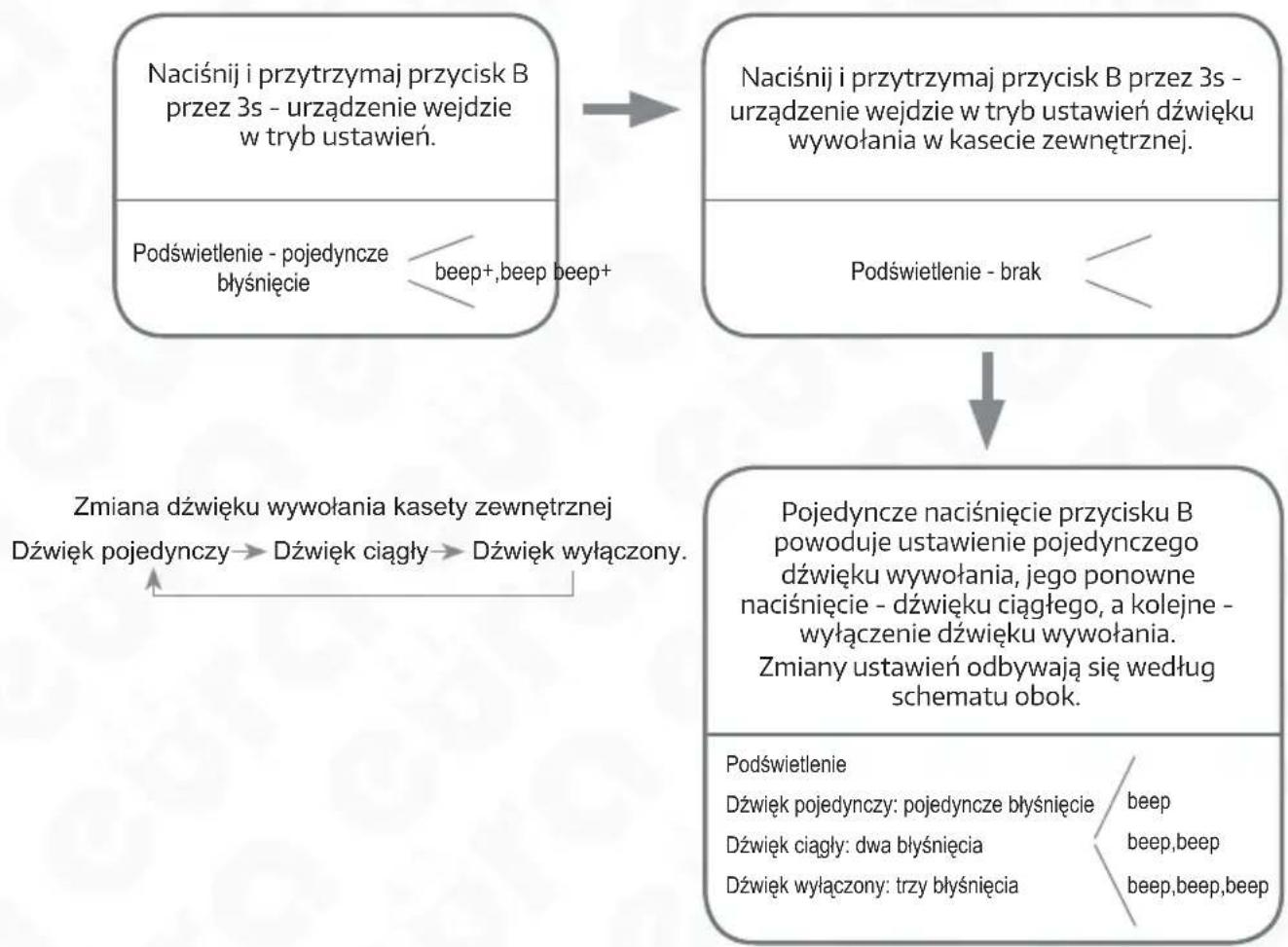

7.3. USTAWIENIA DŻWIĘKU WYWOŁANIA W KASECIE ZEWNETRZNEJ

Poniższe czynności należy wykonać zaraz po włączeniu zasilania kasety zewnętrznej.

8. DOBÓR DŁUGOŚCI PRZEWODÓW

Maksymalna długość przewodu 2-żyłowego użytego do połączenia wszystkich modułów w jeden system jest ograniczona. Użycie innych przewodów niż zalecane dodatkowo pomniejsza tę maksymalną długość. Na rys. 17 pokazano zalecane rodzaje, przekroje oraz długości przewodu w zależności od wzajemnych odległości poszczególnych modułów systemu.

Jeśli ilość monitorów <20

Przewód OMY A	B	C
Linka 2 x 0.75 mm ^2	60 60	30
Linka 2 x 1 mm ^2	80 80	40

Jeśli ilość monitorów >20

Przewód OMY	A	B	C
Linka 2 x 1 mm ^2	70 30	20
Linka 2 x 1.5 mm ^2	70 50	30

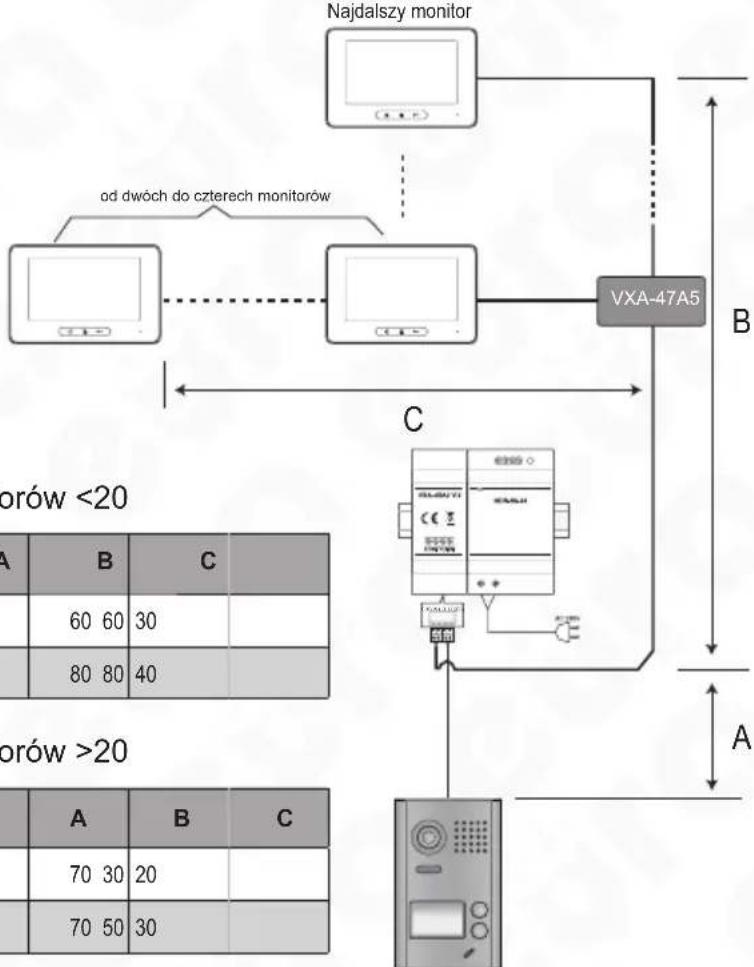

Rys. 17. Dobór przekroju i długości przewodów w systemie Eura 2 Easy

1. SPECYFIKACJA TECHNICZNA

Kaseta zewnętrzna VDA -75A5 VDA -77A5
Zasilanie 24V DC
Zasilanie rygla elektromagnetycznego 12V DC max. 280 mA
Pobór mocy - czuwanie / praca 0,79W / 2,64 W
Liczba wyjść przekaźnikowych 1
Parametry sygnału video 1Vp-p 75 ohm CCIR
Max. obciążenie styków przekaźników DC 24V / 3A (opcjonalnie)
Typ przetwornika kamery kolor, ARS 1/4" ACS 4T
Rozdzielczość	500 linii
Poziomy kąt widzenia kamery	170°
Sposób montażu	natynkowy
Temperaturowy zakres pracy	-18°C ~ +55°C
Stopień ochrony	IP54
Wymiary zewnętrzne	145 x 90 x 23 (mm)
Waga netto	520 g	525 g

KARTA GWARANCYJNA

nazwa wyrobu: KASETA ZEWNETRZNA

model: VDA-75A5 7DA-77A5

data sprzedaży ....

pieczątka punktu sprzedaży i podpis sprzedawcy

OGÓLNE WARUNKI NAPRAW GWARANCYJNYCH

1. Eura-Tech Sp. z o. o. z siedzibą w Wejherowie przy ul. Przemysłowej 35A (zwany dalej „Gwarantem”), gwarantuje sprawne działanie wskazanego w Gwarancji urządzenia (zwanego dalej „Produktem”).
2. Gwarancja jest udzielana na okres 24 miesięcy, pod warunkiem użytkowania Produktu zgodnie z warunkami techniczno-eksploatacyjnymi opisanymi w instrukcji obsługi oraz przyjętymi standardami. Gwarancja obowiązuje na terenie Rzeczpospolitej Polskiej. Na wybrane produkty np. sygnalizatory czadu czas obowiązywania gwarancji może być dłuższy, co każdorazowo określone jest już przy samym produkcie.
3. Prawa i obowiązki Gwaranta oraz Nabywcy Produktu reguluje treść postanowień ujętych w niniejszej Gwarancji, z którymi Nabywca powinien się zapoznać przed zakupem. Zakup Produktu jest równoznaczny z akceptacją warunków niniejszej Gwarancji.
4. Datą, od której obowiązuje czas trwania Gwarancji, jest data wystawienia dokumentu sprzedaży zapisana w Karcie Gwarancyjnej i dokumencie sprzedaży. Ujawnione w okresie trwania Gwarancji wady będą usunięte bezpłatnie przez Centralny Serwis Eura-Tech Sp. z o. o. (zwany dalej „Serwisem”).
5. Dokumentem potwierdzającym zawarcie powyższej umowy i tym samym uprawniającym do dochodzenia swoich praw jest prawidłowo wypełniona Karta Gwarancyjna wraz z dokumentem potwierdzającym zakup (paragon fiskalny, faktura VAT). Jakiekolwiek zmiany (zamazania, wytarcia, przekreślenia, poprawki itp.) w Karcie Gwarancyjnej powodują jej unieważnienie.
6. W przypadku Produktów nie posiadających Kart Gwarancyjnych (np. dzwonki bezprzewodowe, gongi, sygnalizatory, wykrywacze i inne), dokumentem potwierdzającym zawarcie umowy jest dokument sprzedaży (paragon fiskalny, faktura VAT).
7. Naprawa gwarancyjna nie obejmuje czynności przewidzianych w Instrukcji Obsługi, do wykonania których zobowiązany jest Nabywca we własnym zakresie i na własny koszt (np.: zainstalowanie, konfiguracja, optymalne zabezpieczenie przed działaniem warunków zewnętrznych, konserwacja, ewentualny demontaż itp.).

8. Gwarancją nie są objęte:

9. akcesoria / materiały eksploatacyjne takie jak ramki oraz śruby montażowe, przewody, karty zbliżeniowe, zasilacze wraz z kabłami zasilającymi, baterie oraz akumulatorki czy inne elementy, które są dodatkowo dołączone do Produktów - ze wzolędu na swój charakter posiadaja okres żywotności eksploatacyjnej.

10. uszkodzenia mechaniczne, elektryczne, chemiczne i termiczne lub celowe uszkodzenia Produktu i wywołane nimi wady,
11. uszkodzenia i wady wynikłe na skutek niewłaściwego lub niezgodnego z Instrukcją Obsług i użytkowania, niedbałością użytkownika, niewłaściwym przechowywaniem czy konserwacją Produktu, a także stosowanie Produktu niezgodnie z przepisami bezpieczeństwa i niezgodnie z jego przeznaczeniem,
12. uszkodzenia Produktu, który nie został prawidłowo zabezpieczony podczas transportu do Serwisu (np. brak opakowania transportowego, nie owinięcie Produktu odpowiednio w folię zabezpieczającą, unieruchomienie Produktu w opakowaniu itp.),
13. uszkodzenia Produktu, do którego Nabywca zgubił Kartę Cwarancyjna,
14. uszkodzenia powstałe w wyniku pożaru, powodzi, uderzenia pioruna (także pośredniego), czy też innych klęsk żywiołowych, nieprzewidzianych wypadków, zalania płynami, przepięciem w sieci elektrycznej, podłączenia do sieci elektrycznej w sposób niezgodny z Instrukcją Obsługi,

15. Produkty, w których dokonano przeróbek, zmian konstrukcyjnych, napraw naruszając plombę gwarancyjną lub w jakikolwiek inny sposób.

16. Gwarant zapewnia bezpłatne części zamienne oraz robociznę, zgodnie z warunkami podanymi w niniejszej Gwarancji, w okresie trwania Gwarancji, o którym mowa na ostatnich stronach Instrukcji Obsług i rozdziale „Warunki Gwarancji”. Gwarancja obejmuje tylko i wyłącznie usterki Produktu spowodowane wadliwymi częściami i lub defektami produkcyjnymi.

17. Zgłoszenie reklamacyjne będzie rozpatrywane jedynie w przypadku, gdy reklamowany Produkt zostanie dostarczony do Serwisu wraz z:

18. Kartą Gwarancyjną (za wyjątkiem urządzeń wymienionych w pkt. 6),

19. prawidłowo wypełnionym Formularzem zgłoszenia naprawy

20. dowodem zakupu zawierającym datę oraz miejsce sprzedaży.

21. Otwieranie urządzenia bez wyrażnej zgody Serwisu, dokonywanie wszelkich napraw we własnym zakresie lub w nieautoryzowanym serwisie przez osoby nieupoważnione, będzie podstawą do unieważnienia Gwarancji.

22. Uszkodzony Produkt Nabywca zobowiązany jest dostarczyć do punktu sprzedaży lub bezpośrednio do Serwisu. Jeżeli reklamaacja zostanie uznana przez Serwis za uzasadnioną, po naprawione Produkt zostaje odesłany do Nabywcy na koszt Gwaranta, korzystając z usług spedycji kurierskich, z którymi Gwarant ma aktualnie nawiązaną współpracę (GLS).
23. Dostarczenie uszkodzonego Produktu jakąkolwiek spedycją na koszt Gwaranta, bez wcześniejjszego uzgodnienia z Serwisem, będzie skutkowało odmową przyjęcia paczki.
24. Ewentualne wady lub uszkodzenia Produktu ujawnione i zgłoszone w okresie trwania Gwarancji będą usunięte bezpłatnie w terminie 14 dni kalendarzowych. W uzasadnionych przypadkach termin ten może ulec przedłużeniu, wówczas Nabywca zostanie poinformowany o przybliżonym czasie naprawy. Bieg terminu naprawy rozpoczyna się pierwszego dnia roboczego następującego po dniu dostarczenia Produktu do Serwisu
25. Wadliwy Produkt lub jego części, które zostaną wymienione, stają się własnością Serwisu.
26. Przed przystąpieniem do ewentualnej naprawy, Serwis każdorazowo dokonuje oględzin i oceny stopnia uszkodzenia reklamowanego Produktu. W przypadku stwierdzenia, że Produkt:

- jest sprawny,

• był instalowany oraz podłączony niezgodnie z zaleceniami zawartymi w Instrukcji Obsługi,
• uległ uszkodzeniu ewidentnie z winy Nabywcy,
• ma zerwana plombe,
• spełnia warunki podane w pkt. 8,

wówczas Serwis traktuje takie zgłoszenie reklamacyjne za nieuzasadnione i może obciążyć Nabywcę kosztami transportu oraz diagnozy urządzenia, zgodnie z obowiązującym w Serwisie Cennikiem Usług Napraw Odpłatnych.

1. Nabywczy przysługuje prawo do wymiany Produktu na inny, posiadający te same lub zbliżone parametry techniczne i eksploatacyjne, jeżeli:

• w okresie trwania Gwarancji, Serwis dokona 3 napraw, a Produkt nadal będzie wykazywał wady uniemożliwiające używanie go zgodnie z przeznaczeniem,
- Serwis uzna, że usunięcie wady jest niemożliwe lub w terminie określonym w pkt. 14,
- naprawa może spowodować nadmierne koszty po stronie Serwisu.

1. W skrajnych przypadkach, po wcześniejjszym skonsultowaniu się z Nabywca, Serwis ma możliwość:

2. przedłużenia okresu naprawy Produktu, jeżeli wymagane naprawy nie mogą być wykonane z powodu nieprzewidzianych okoliczności, takich jak: trudności związane z importem urządzenia i/lub części zamiennych, przepisy prawne uniemożliwiające wykonanie naprawy itp.,

3. podjąć decyzję o zwrocie należności zgodnie i na podstawie ceny z faktury zakupowej, w przypadku, gdy nie ma możliwości wymiany Produktu na inny.

4. Gwarant jak i Serwis nie ponosi odpowiedzialności za uszkodzenia innych urządzeń w wyniku awarii Produktu.

5. Nabywca nie ma prawa do domagania się zwrotu utraconych korzyści w związku z awarią Produktu.

6. Brak odbioru naprawionego Produktu po upływie 4 tygodni od terminu naprawy określonego w pkt. 14, będzie traktowane jako bezpłatne zrzeczenie się Produktu na rzecz Serwisu. Serwis może przekazać Produkt na cele charytatywne lub wykorzystać jego części na potrzeby Serwisu.

7. W przypadku podejrzenia naruszenia przesyłki lub uszkodzenia przesyłanego Produktu w trakcie transportu, prosimy o stosowanie następującej procedury:

8. po otrzymaniu przesyłki należy każdorazowo sprawdzić stan opakowania w obecności pracownika spedycji (przesyłka powinna być zapieczętowana taśmą i/lub pieczęcią Serwisu, jeżeli tak nie jest lub jest w jakikołwiek sposób jest naruszona, oznacza to, że przesyłka była otwierana przez osoby nieuprawnione),

9. każdorazowo należy rozpakować i sprawdzić zawartość przesyłki w obecności pracownika spedycji, a w przypadku stwierdzenia uszkodzenia zawartości paczki lub jakichkolwiek braków, wspólnie sporządzić stosowny protokół.

10. Gwarancja na Produkt nie wyłącza ani nie ogranicza uprawnień kupującego wynikających z niezgodności towaru z umową.

Centralny Serwis Eura-Tech Sp. z o. o.

Przemysłowa 35a

84-200 Wejherowo

pon. - pt. 08:00 - 17:00

e-mail: [e-mail]

Zużyte urządzenie elektryczne lub elektroniczne nie może być składowane (wyrzucone) wraz z innymi odpadami pochodzącymi z gospodarstw domowych. Aby uniknąć szkodliwego wpływu na środowisko naturalne i zdrowie ludzi, zużyte urządzenie należy składować w miejscach do tego przeznaczonych.

W celu uzyskania informacji na temat miejsca i sposobu bezpiecznego składowania zużytego produktu należy zwrócić się do organu władz lokalnych lub firmy zajmującej się recyklingiem odpadów. nr rej. BDO 000015700

Deklaracja zgodności UE do niniejszego urządzenia znajduje się na stronie internetowej http://www.eura-tech.eu

EURA-TECH Sp. z o.o.

ul. Przemysłowa 35A, 84-200 Wejherowo

www.eura-tech.eu

Wszystkie prawa zastrzeżone.

Zdjęcia, rysunki i teksty użyte w niniejszej instrukcji obsługi są własnością firmy „EURA-TECH” Sp. z o.o.

Powielanie, rozpowszechnianie i publikacja całości jak i fragmentów instrukcji są bez zgody autora zabronione!
