INSTRUKCJA OBSŁUGI VDA-35A5 Eura

Instrukcja obsługi oraz karta gwarancyjna

SPIS TREŚCI

1. OGÓLNA CHARAKTERYSTYKA I PRZEZNACZENIE....4
2. CHARAKTERYSTYKA SYSTEMU EURA 2 EASY....4
3. MONITOR....5

3.1. BUDO WA MONITORA....5
3.2. INSTALACJA MONITORA....6
3.3. SCHEMAT POŁĄCZENIA MONITORA Z POZOSTAŁYMI MODUŁAMI SYSTEMU....7

1. OBSŁUGA MONITORA....7

4.1. MENU GŁÓWNE MONITORA....7
4.2. WYWOŁANIE I PODGLĄD....8
4.3. FUNKCJA INTERKOMU 9

1. PODSTAWOWE USTAWIENIA....10

5.1.ZMIANA MELODII GONGU 10
5.2. ZMIANA GŁOŚNOŚCI MELODII....10
5.3. PRZYWRACANIE USTAWIEN DOMYŚLNYCH....11
5.4. ZMIANA PARAMETRÓW OBRAZU I GŁOŚNOŚCI ROZMOWY .....11
5.5. STEROWANIE OŚWIETLENIEM ......12

1. USTAWIENIA INSTALATORA....12

6.1. PANEL ADRESACJI MONITORA....13
6.1.1 USTAWIENIA ADRESU MONITORÓW PODRZĘDNYCH.... 14

6.1.2. USTAWIENIA PODGLĄDU Z KASETY ZEWNETRZNEJ DLA KILKU MONITORÓW ..... 14
6.1.3 USTAWIENIE KONSOLI PORTIERSKIEJ 14

6.2. USTAWIENIA FORMATU WYŚWIETLANIA DATY I CZASU 14
6.3. USTAWIENIA PARAMETRÓW DLA RYGLA ELEKTROMAGNETYCZNEGO....14
6.4. USTAWIENIA KODÓW UŻYTKOWNIKA....15

1. ROZBUDOWA ZESTAWU....16
2. SPECYFIKACJA TECHNICZNA 18

Przed montażem, podłączeniem i użytkowaniem urządzenia prosimy o dokładne zapoznanie się z niniejszą instrukcją obsługi. W razie jakichkolwiek problemów ze zrozumieniem jej treści prosimy o skontaktowanie się ze sprzedawcą urządzenia. Samodzielny montaż i uruchomienie urządzenia jest możliwe pod warunkiem używania odpowiednich narzędzi. Niemniej zalecane jest dokonywanie montażu urządzenia przez wykwalifikowany personel.

Importer nie odpowiada za uszkodzenia mogące wyniknąć z nieprawidłowego montażu czy eksploatacji urządzenia oraz z dokonywania samodzielnych napraw i modyfikacji.

Deklaracja zgodności UE do niniejszego urządzenia znajduje się na stronie internetowej http://www.eura-tech.eu

1. OGÓLNA CHARAKTERYSTYKA I PRZEZNACZENIE

Monitor VDA-35A5 to element 2-żyłowego systemu wideodomofonowego - Eura 2 Easy. Urządzenie wyposażono w kolorowy dotykowy wyświetlacz wyświetlacz LCD o przekątnej 7". Monitor oferuje zestaw standardowych funkcji: komunikację z osoba odwiedzającą, podgląd otoczenia kamery oraz sterowanie ryglem przy wejściu na posesję.

2. CHARAKTERYSTYKA SYSTEMU EURA 2 EASY

2-żyłowy system Eura 2 Easy to wideodomofonowy system jedno- lub wielolokatorski, którego główną ideą jest prostota instalacji, uzyskana dzięki minimalizacji liczby użytych przewodów oraz zasilaczy sieciowych. Do połączenia poszczególnych modułów pracujących w systemie wystarcza przewód 2-żyłowy oraz 1 zasilacz sieciowy mogący obsłużyć maksymalnie 32 monitory oraz 4 stacje zewnętrzne. Dzięki zastosowaniu modulacji FM do przesyłania sygnału wideo oraz modulacji ASK do przesyłania danych sterujących, system wyróżnia się dużą odpornością na interferencje czyli bardzo dobrą jakością kolorów obrazu w każdym punkcie instalacji.

Podstawowe funkcje systemu:

• 2-żyłowy system połączeń przewodowych między modułami w każdym punkcie instalacji, sposób podłączania obu żył jest dowolny (bez polaryzacji sygnału),
• tylko 1 centralny zasilacz w całym systemie,
• łatwa i szybka instalacja dzięki użyciu prostych wtyczek oraz przełączników typu "DIP switch",
• możliwość zainstalowania większej ilości monitorów w obrębie 1 lokalu (z tym sa- mym kodem użytkownika),
• możliwość zdalnej obsługi systemu za pomocą stacjonarnego lub komórkowego aparatu telefonicznego.

Oprócz kaset zewnętrznych, istnieje możliwość podłączenia do systemu również kamer monitorujących CCTV. Maksymalna ilość stacji zewnętrznych lub kamer i ich możliwe konfiguracje w systemie Eura 2 Easy to:

• 4 stacje (kasety) zewnętrzne,
• 3 stacje (kasety) zewnętrzne i 2 kamery do monitoringu CCTV,
• 2 stacje (kasety) zewnętrzne i 4 kamery do monitoringu CCTV,
• 1 stacja (kaseta) zewnętrzna i 6 kamer do monitoringu CCTV,
• Maksymalnie 32 monitory, maks. 4 monitory dla 1 użytkownika,
• Funkcja interkomu pomiędzy lokatorami w obrębie jednego systemu,
• Maksymalna odległość stacji zewnętrznej od najdalszego monitora 150 m.

System można rozbudować tak, aby można było obsługiwać 2 niezależne rygle elektromagnetyczne. Istnieje możliwość podłączenia dodatkowych kaset zewnętrznych i dodatkowego dzwonka (gongu wywołującego), a także możliwość sterowania oświetleniem (np. na klatce schodowej) lub innymi urządzeniami wyzwalanymi przekaźnikiem.

Dodatkowo istnieje możliwość zdalnego sterowania systemem przez użytkownika, za pomocą telefonu stacjonarnego lub komórkowego. Wymagany jest do tego specjalny moduł telefoniczny VXA-48A5 lub moduł GSM VXA-62A5, które włącza się szeregowo w 2-żyłową szynę systemu Eura 2 Easy.

Zadaniem modułów jest przekierowanie wywołań z kasety zewnętrznej na wskazane numery telefonów użytkownika. Szczegółowe opisy modułów są przedmiotem oddzielnych instrukcji obsługi.

Podstawową konfiguracje systemu Eura 2 Easy w budynku jednolokatorskim pokazano na rys. 1, zaś podstawową konfiguracje systemu w budynku wielolokatorskim pokazano na rys. 2. Szczegółowy opis całego systemu Eura 2 Easy wraz z jego wszystkimi modułami jest przedmiotem oddzielnej instrukcji obsługi.

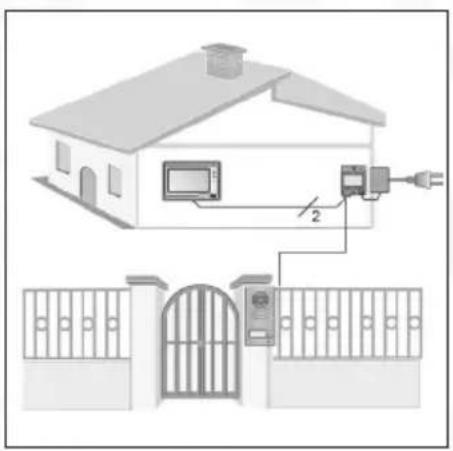

Rys. 1. Konfiguracja systemu 1-lokatorskiego Rys. 2. Konfiguracja systemu wielolokatorskiego

3. MONITOR

3.1. BUDO WA MONITORA

Budowę monitora VDA-35A5 wraz z rozmieszczeniem wszystkich jego elementów ze- wnętrznych pokazano na rys. 3.

euro Ekran LCD Głośnik Przycisk rozmowy Przycisk zwalniania rygla Dioda LED Mikrofon

Miejsca do zawieszenia na ścianie Gniazda przyłączeniowe POW GND RING SW SW ON DIP 1 2 3 4 5 6

Opis poszczególnych gniazd przyłączeniowych:

L1, L2	Połączenie z szyną 2-żyłową, bez polaryzacji (dowolny sposób podłączenia)
SW+, SW-	Port dodatkowego przycisku wyzwolenia dźwięku dzwonka w monitorze
Ring, GND	Port umożliwiający podłączenie dodatkowego dzwonka 12 V DC
DIP switches	Przełącznik DIP-Switch do ustawienia adresu monitora

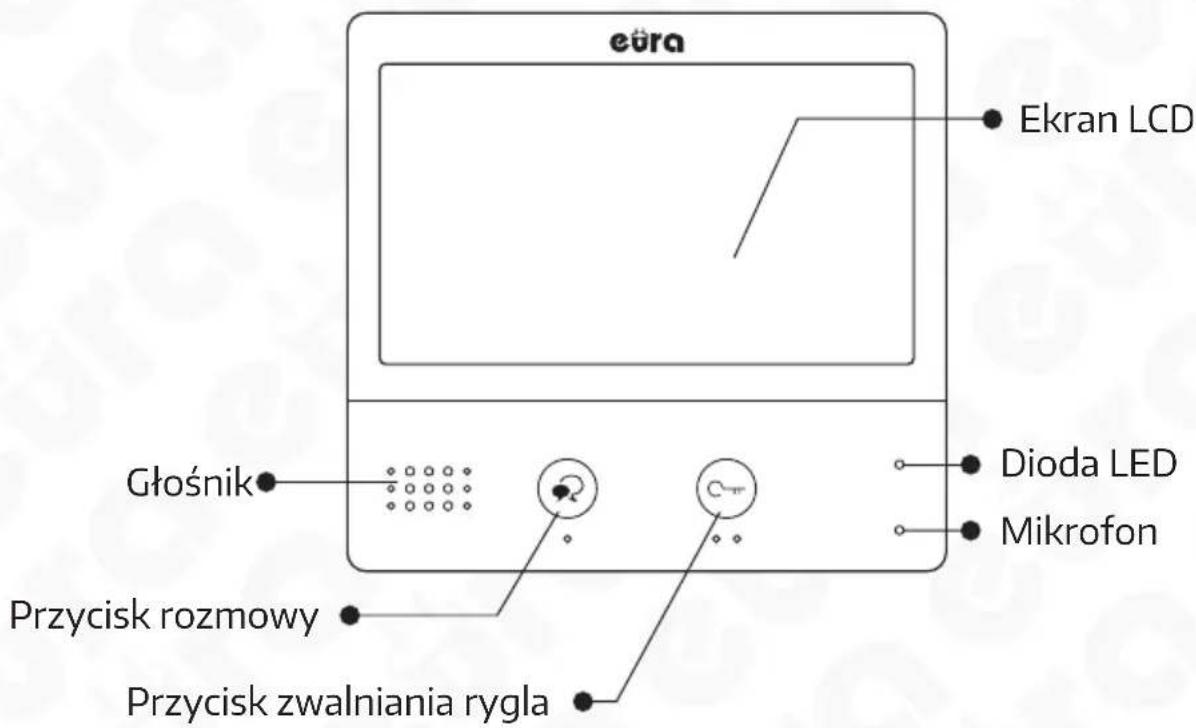

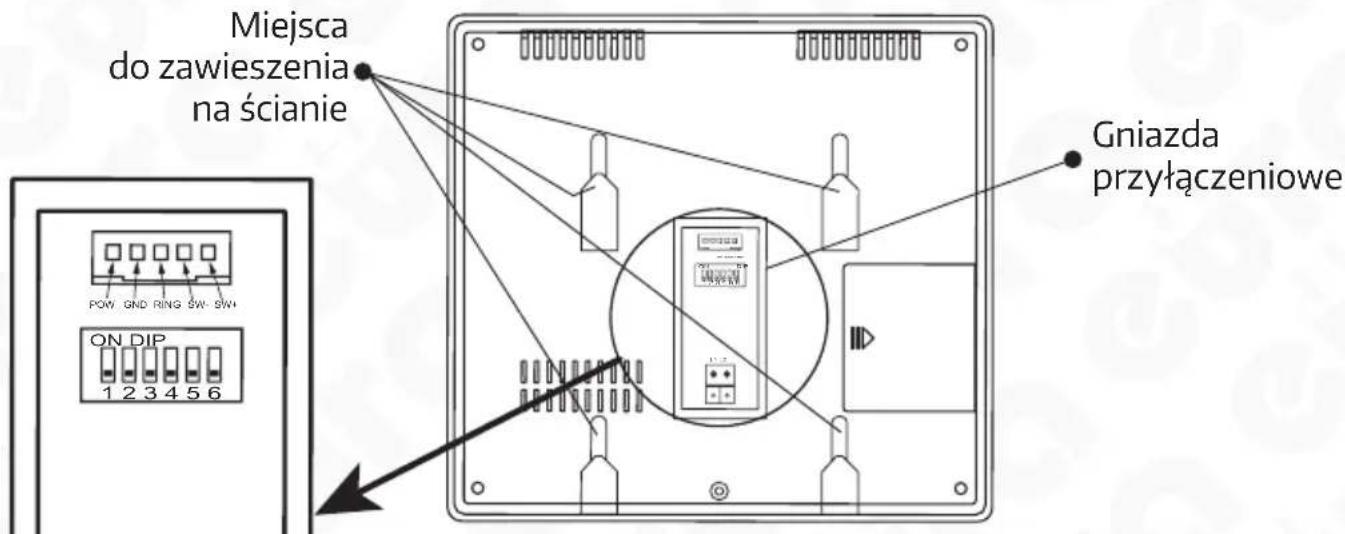

Rys. 3. Widok zewnętrzny monitora VDA-35A5

3.2. INSTALACJA MONITORA

Monitor VDA-35A5 przeznaczony jest do montażu wewnątrz lokalu użytkownika. Instalację monitora na ścianie (patrz rys. 4) przeprowadzić należy w sposób następujący:

1. W wybranym miejscu na ścianie zamocować dołączoną do zestawu ramkę montażową. Mocowanie ramki należy wykonać za pomocą 2 wkrętów 4 x 25 mm.
2. Podłączyć do monitora 2 żyły przewodu. Kolejność podłączenia obu przewodów jest dowolna (brak polaryzacji),
3. Ostrożnie zawiesić monitor na 4 zaczepach ramki montażowej, zgodnie z kierunkiem strzałki na rys. 4.

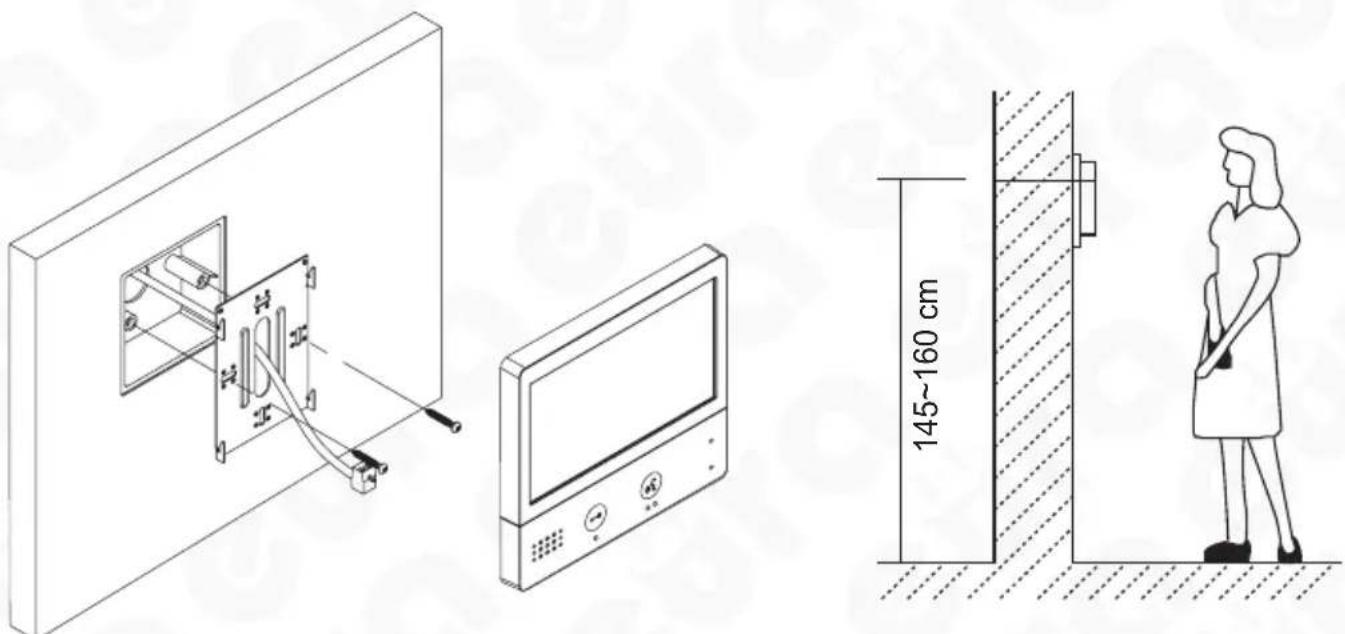

Rys. 4. Instalacja monitora VDA-35A5 na ścianie

3.3. SCHEMAT POŁĄCZENIA MONITORA Z POZOSTAŁYMI MODUŁAMI SYSTEMU

Sposób połączenia monitora VDA-35A5 z modułem zasilacza VZA-57A5, modułem VXA-47A5 oraz kasetą zewnętrzną VDA-75A5 pokazano na schemacie na rys. 5.

Najdalszy monitor od dwóch do czterech monitorów VXA-47A5 Jeśli ilość monitorów <20 Przewód OMY A B C Linka 2 x 0.75 mm² 60 60 30 Linka 2 x 1 mm² 80 80 40 Jeśli ilość monitorów >20 Przewód OMY A B C Linka 2 x 1 mm² 70 30 20 Linka 2 x 1.5 mm² 70 50 30

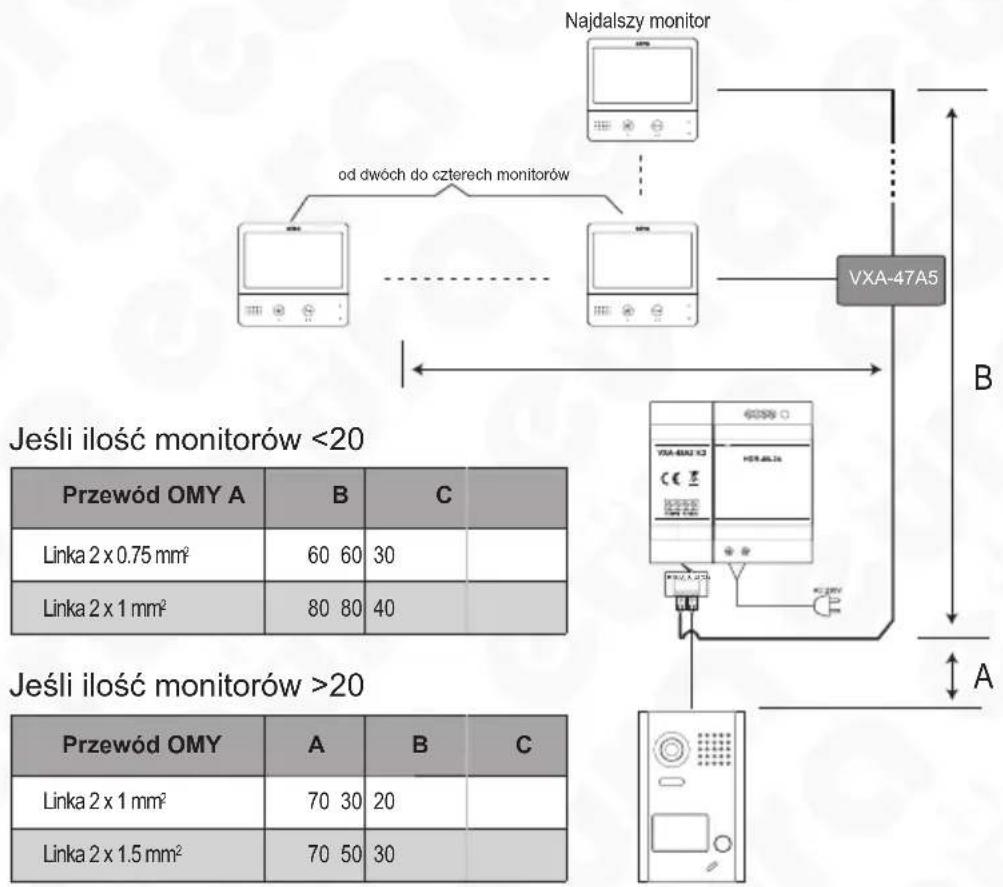

Rys. 5. Dobór długości i przekroju przewodów w systemie Eura 2 Easy

4. OBSŁUGA MONITORA

4.1. MENU GŁÓWNE MONITORA

Aby wejść do głównego menu monitora, należy najpierw w trybie czuwania monitora dotknąć ekran dotykowy w dowolnym miejscu, wówczas na ekranie pojawi się menu ikonowe.

Podgląd Włącz/ wyłącz wywołanie z kasety Włącz/ wyłącz przekierowanie na telefon (Funkcja niedostępna dla tej wersji monitora) Odtwarzanie nagrań** Interkom Funkcja włączania oświetlenia** Wyjście z menu Ustawienia

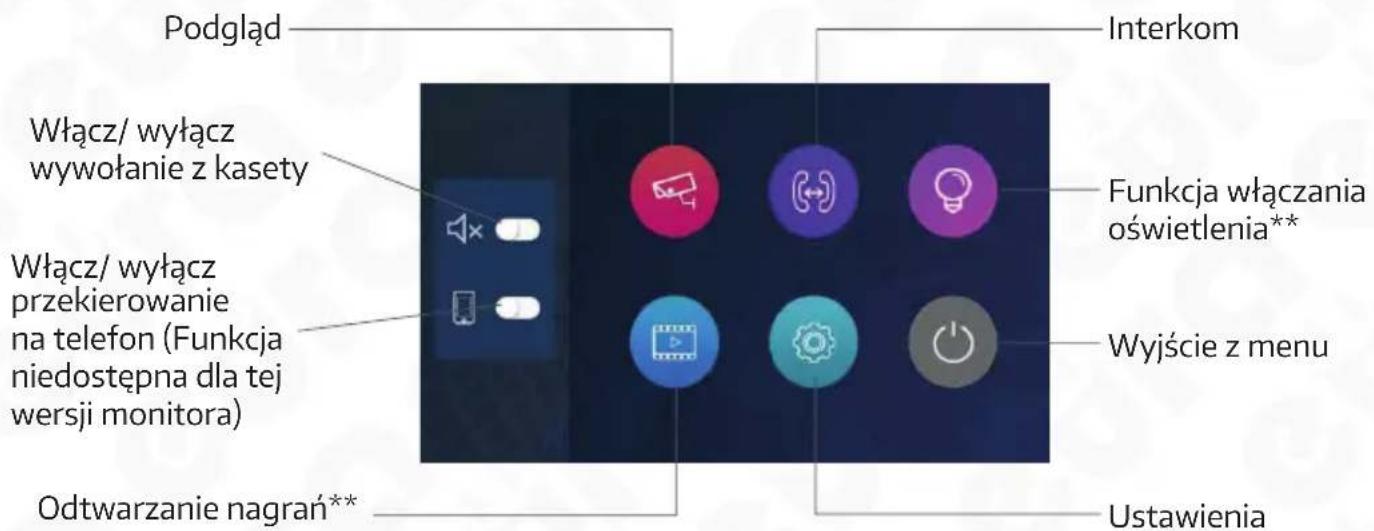

Rys. 6. Wejście do menu głównego

* Funkcja włączania oświetlenia dostępna tylko przy zastosowaniu modułu VXA-70A5

** Funkcja dostępna z modułem VXA-39A5 v.2

4.2. WYWOŁANIE I PODGLĄD

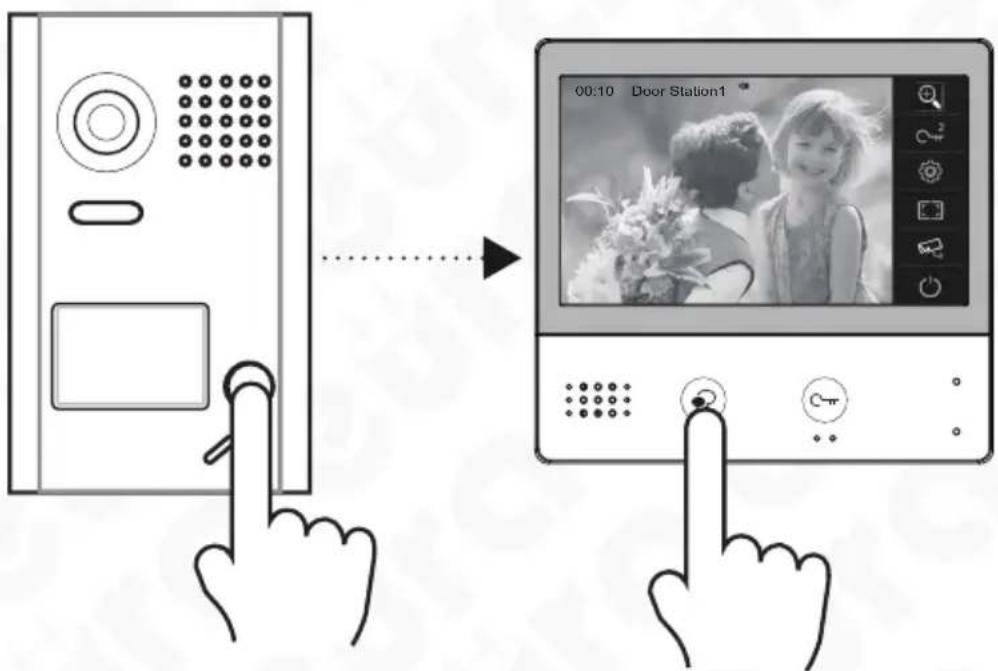

W momencie, gdy osoba odwiedzająca wciśnie przycisk wywołania na kasecie modułu zewnętrznego, w module wewnętrznym generowany jest sygnał gongu oraz automatycznie pojawia się na monitorze obraz osoby wywołującej. Po wciśnięciu przycisku rozmowy na pulpicie monitora (rys. 7) możliwe jest prowadzenie rozmowy z osobą przy wejściu.

Rys. 7. Wywołanie z kasety zewnętrznej

Maksymalny czas rozmowy wynosi 90 sekund, a jeśli moduł zewnętrzny nie “odezwie” się w ciągu 40 sekund, monitor automatycznie powróci do stanu czuwania. Jeśli system obejmuje 2 lub więcej połączonych ze sobą monitorów, aktywacja jednego do- wolnego monitora (wciśnięcie przycisku prowadzenia rozmowy 📞) spowoduje automatyczne wyłączenie podglądu na pozostałych monitorach.

W celu zdalnego zwolnienia rygla elektromagnetycznego (sterującego otwieraniem drzwi wejściowych) należy wcisnąć przycisk zwalniania rygla elektromagnetycznego Cπ. Jeśli w systemie podłączone są dwa rygle elektromagnetyczne - zwolnienie drugiego następuje przez naciśnięcie ikony zwalniania drugiego rygla Cπ* na dotykowym ekranie LCD (rys. 7).

Gdy monitor znajduje się w stanie czuwania, istnieje możliwość podglądu otoczenia kamery - bez konieczności wywołania z zewnątrz. Należy w tym celu wcisnąć przycisk podglądu. Ponowne wciśnięcie przycisku podglądu w trybie podglądu, spowoduje rozpoczęcie rozmowy, aby opuścić tryb podglądu należy użyć po raz kolejny przycisku podglądu. Jeśli przycisk nie zostanie ponownie wciśnięty w dłuższym okresie, monitor automatycznie powróci do trybu czuwania.

4.3. FUNKCJA INTERKOMU

Funkcja interkomu dostępna jest w systemach wielolokatorskich, przypadku rozbudowy systemu o dodatkowy monitor (monitory) lub dodatkową słuchawkę (słuchawki). Służy do wywołania lokatora innego lokalu (np. w budynku wielorodzinnym).

Aby nawiązać połączenie interkom będąc w głównym menu monitora należy nacisnąć ikonę interkomu (↔). Na ekranie pojawi się menu (jak na rys. 8).

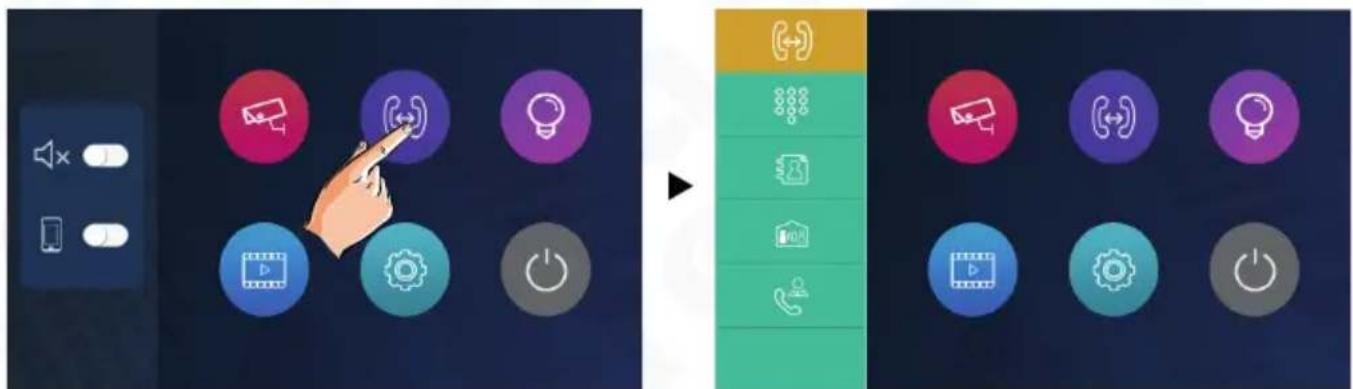

Rys. 8. Wywołanie interkom

Wywołanie z listy lokatorów

Funkcja służy do wywołania lokatora innego lokalu, poprzez wprowadzenie adresu konkretnego monitora z systemu.

Wywołanie z listy lokatorów

Funkcja służy do wywołania lokatora innego lokalu (np. w budynku wielorodzinnym). Będąc w menu Interkom należy nacisnąć ikone (zawartość zostanie automatycznie wygenerowana przez system) - na ekranie wyświetli się lista lokatorów.

* Funkcja wyboru budynków i adresacja powyżej 32 lokatorów jest nieaktywna.

Wywołanie wewnętrzne

Funkcja służy do wywołania innego monitora zainstalowanego w obrębie tego sa- nego lokalu, aby aktywować funkcję należy wcisnąć ikone 📁. Jeśli z jakiegokolwiek modułu wewnętrznego nastąpi wywołanie interkomu, we wszystkich pozostałych modułach uruchamia się sygnał gongu. Jeśli którykolwiek moduł wewnętrzny podej- mie to wywołanie, pozostałe moduły przestają generować sygnał gongu.

Wywołanie konsoli portierskiej

W systemie Eura 2 Easy jeden z monitorów może zostać ustawiony jako konsola portierska, aby wywołać portiernię należy użyć. Funkcja wykorzystywana w systemach wielorodzinnych.

5. PODSTAWOWE USTAWIENIA

5.1.ZMIANA MELODII GONGU

Urządzenie umożliwia zmianę melodii gongu, osobno dla wywołania z kasety zewnętrznej, połączenia interkom oraz dodatkowego przycisku wyzwalającego wywołanie w monitorze.

Aby dokonać zmiany melodii gongu należy w trybie czuwania monitora wejść do menu głównego (rozdział 4.1), nacisnąć ikonę ustawień ⚙️, następnie ikonę 📂

Zmiana melodii gongu dla wywołania z kasety zewnętrznej (Istnieje możliwość zmiany innej melodii dla każdej z kaset od 1 do 4).

Zmiana melodii gongu dla wywołania interkom.

Zmiana melodii gongu dla wywołania dodatkowego przycisku wyzwalającego wywołanie w monitorze (patrz rys.3, port: SW+, SW-).

Przewijanie melodii w lewo.

Przewijanie melodii w prawo.

Rys. 9. Zmiana melodii gongu

5.2. ZMIANA GŁOŚNOŚCI MELODII

Aby dokonać zmiany głośności melodii należy najpierw w trybie czuwania monitora wejść do menu głównego (rozdział 4.1), a następnie nacisnąć ikonę ustawień 📞.

Za pomocą ikony 📂 należy wybrać menu zmiany ustawień głośności melodii, następnie używając ikon przewijania w dół ✘ i przewijania w góre ⚠ dostosować poziom głośności melodii.

Rys. 10. Zmiana głośności melodii gongu

5.3. PRZYWRACANIE USTAWIEN DOMYŚLNYCH

Aby przywrócić urządzenie do ustawień domyślnych należy najpierw w trybie czuwania monitora wejść do menu głównego (rozdział 4.1), a następnie nacisnąć ikonę ustawień. Za pomocą ikony należy wybrać menu przywracania urządzenia do ustawień fabrycznych. Naciskając ikonę przejdziemy do menu potwierdzenia operacji resetu urządzenia, aby potwierdzić reset wciskamy lub aby anulować (patrz rys.11).


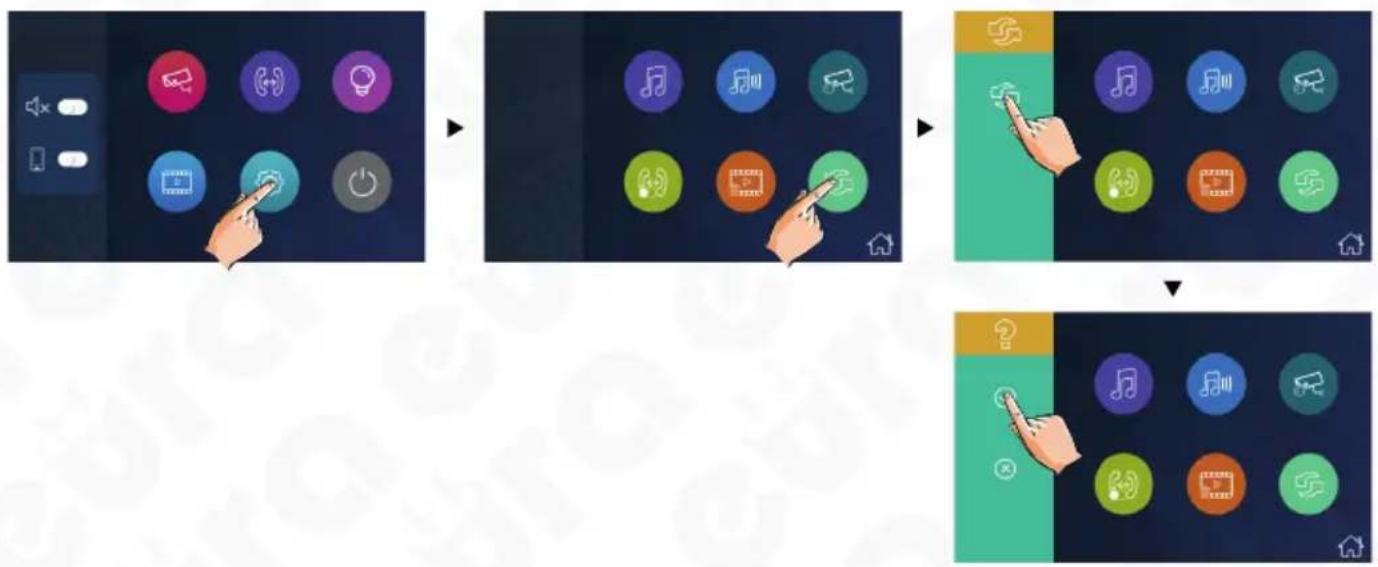

Rys. 11. Przywracanie do ustawień domyślnych

5.4. ZMIANA PARAMETRÓW OBRAZU I GŁOŚNOŚCI ROZMOWY

Aby zmienić ustawienia parametrów obrazu i dźwięku należy w trybie podglądu lub rozmowy monitora wcisnąć ikonę ustawień po czym na ekranie monitora pojawi się menu z ustawieniami obrazu i dźwięku (rys. 12). Przycisk służy do opuszczenia menu ustawień.

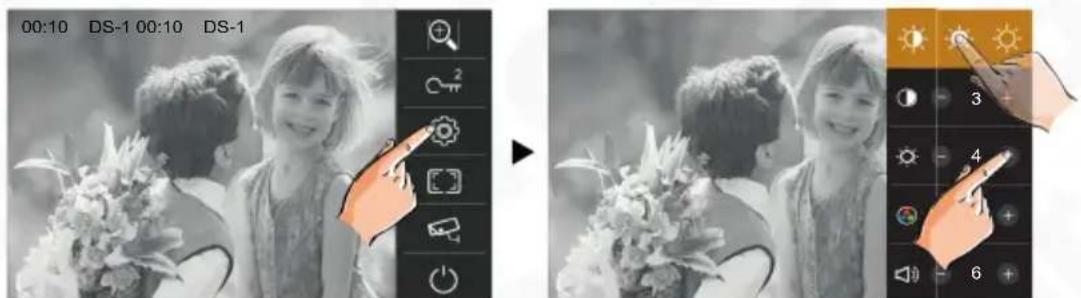

Rys. 12. Zmiana parametrów obrazu i głośności rozmowy

Dostosowanie obrazu i głośności

Do wybrou są 3 sceny automatyczne: normalna, jasna oraz zbalansowana. Należy pamiętać, że kontrast, jasność oraz kolor można modyfikować ręcznie w zakresie 0 - 9. W tym celu należy przy odpowiedniej ikonie nacisnąć „-”, aby zmniejszyć wartość lub „+”, aby ją zwiększyć.

- Kontrast

- Jasność - Kolor

Regulacja głośności

Zakres regulacji: 0 - 9.

Dotknij - lub +, aby osiągnąć żądany poziom

5.5. STEROWANIE OŚWIETLENIEM

Funkcja sterowania świetleniem dostępna jest wyłącznie w przypadku zastosowania modułu VXA-70A5.

W celu włączenia oświetlenia, należy przejść do głównego menu monitora (rozdział 4.1). Wciskając ⚙️ włączamy oświetlenie np. na klatce schodowej. Czas aktywacji oświetlenia definiowany jest w module VXA-70A5. W przypadku chęci manualnego wyłączenia oświetlenia należy ponownie kliknąć w ⚙️.

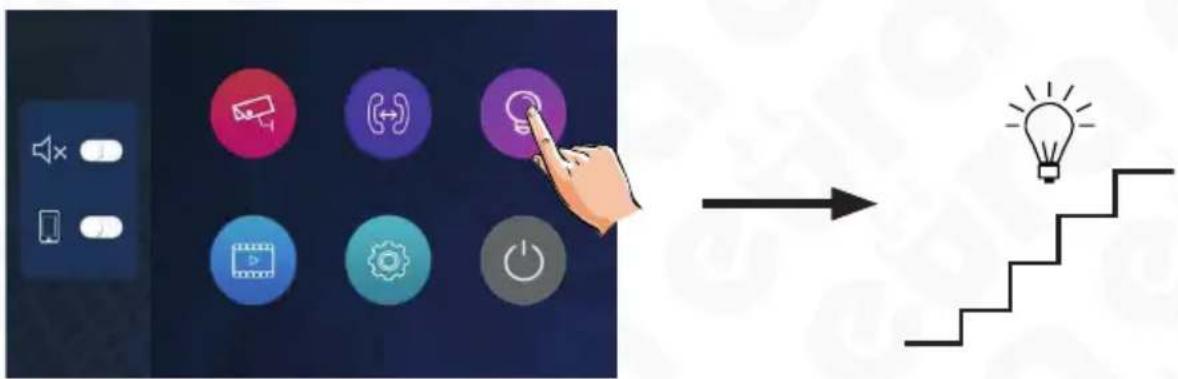

Rys. 13. Włączanie/ wyłączanie oświetlenia

6. USTAWIENIA INSTALATORA

Monitor VDA-35A5 udostępnia szereg funkcji dostępnych z pozycji ustawień instalatora. Aby wejść w tryb ustawień instalatora należy najpierw w trybie czuwania monitora wejść do menu głównego, a następnie wybrać ikonę 🎯.

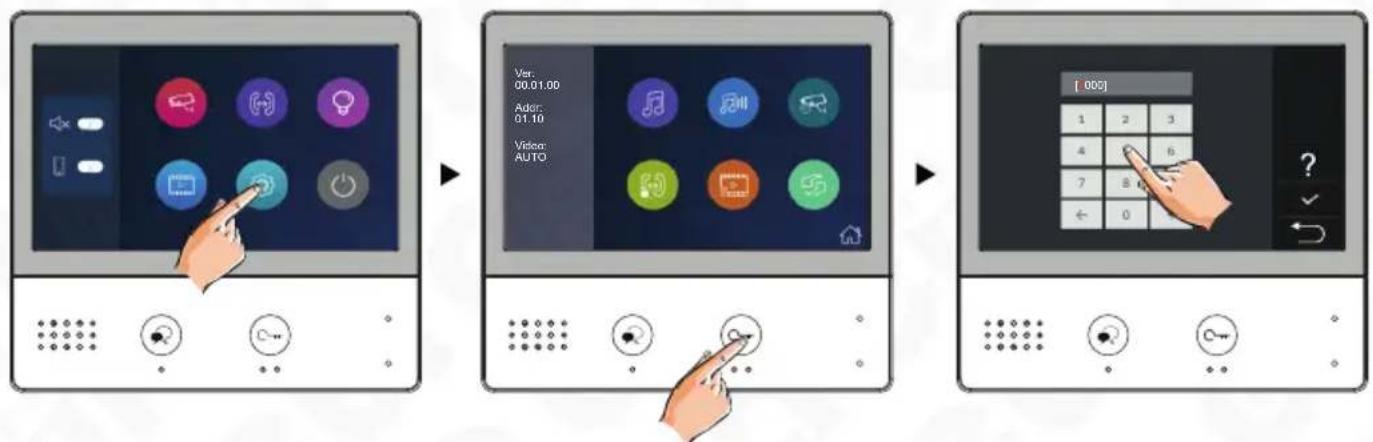

Przytrzymać przez 3 sekundy przycisk zwalniania rygla Cπ. Następnie wyświetli się panel na którym wprowadzamy 4 cyfrowe kody. Wpisana kod potwierdzamy √.

Rys. 14. Wejście w tryb ustawień instalatora

W menu instalatora znajduje się pomocnicza lista kodów wraz z opisem, którą można aktywować naciskając ikonę ?. Ikona przewijania w dół i przewijania w górę służą do przewijania listy.

Poniższa tabela prezentuje spis komend z objaśnieniem funkcjonalności.

2419: Rstore To Default 2500-2549: RM Parameter Set 8000-8003: Master/Slave 8004-8005: Guard Unit set 8006-8007: Panel On/Off 8008-8009: Date Mode

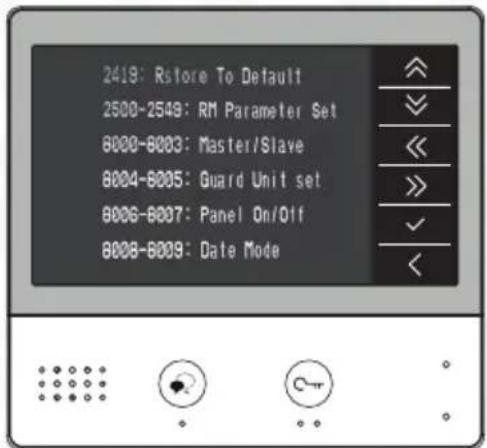

Rys. 15. Wyświetlanie listy kodów

Adres Opis w monitorze Funkcja
2419 Reset	To Default przywracanie ustawień fabrycznych
8000 - 8003	Slave Addres ustawienia	adresu monitorów podrzędnych
8006 - 8007	Panel On/ Off ustawienia	podglądu z kasety zewnętrznej dla kilku monitorów
8004 - 8005	Guard Unit funkcja konsoli portierskiej
8010 - 8011	Unlock Mode ustawienia	trybu zwalniania rygla
8401 - 8499	Unlock Time	ustawienia czasu zwalniania rygla
8008 - 8009	Date Mode	ustawienia formatu wyświetlania daty
8012 - 8013	Time Mode	ustawienia formatu wyświetlania czasu
8016 - 8017	Bapass Set	funkcja nieaktywna
8018 - 8020	Video Format	ustawienia standardu wideo
9101 - 9104	DS Quantity	ilość obsługiwanych kaset zewnętrznych
9200 - 9216	Cam Quantity	ilość obsługiwanych kamer zewnętrznych

Tab. 1. Spis komend obsługiwanych w trybie instalatora

6.1. PANEL ADRESACJI MONITORA

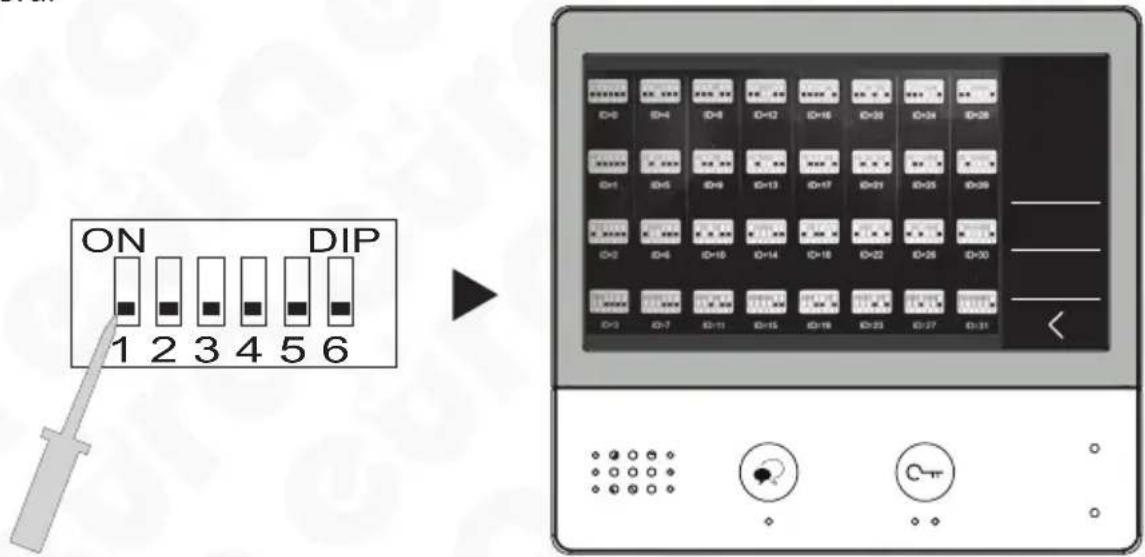

W celu aktywacji okna panelu adresacji monitora należy przesunąć jeden DIP -switch (z zakresu 1-5), pamiętając przy tym o zachowaniu odpowiedniego adresu lokalu. Monitor uruchomi panel, na którym pojawi się tabela adresów oraz aktualny ustawiony adres monitora.

Rys. 16 Panel adresacji

6.1.1 USTAWIENIA ADRESU MONITORÓW PODRZĘDNYCH

Istnieje możliwość podłączenia maksymalnie 4 monitorów w obrębie jednego lokalu – jednego nadrzędnego i 3 podrzędnych. W tym celu należy w ustawieniach instalatora wpisać odpowiednią komendę:

8000 - monitor nadrzędny

8001 - monitor podrzędny 1

8002 - monitor podrzędny 2

8003 - monitor podrzędny 3

6.1.2. USTAWIENIA PODGLĄDU Z KASETY ZEWNETRZNEJ DLA KILKU MONITORÓW

W trybie domyślnym podczas wywołania, gong uruchomi się jednocześnie w monitorze nadrzędnym i wszystkich monitorach podrzędnych, podczas gdy podgląd z kame-ry wyświetli się jedynie w monitorze nadrzędnym. Aby zmienić tę funkcję, umożliwia-jąc wyświetlanie podglądu podczas wywołania z kamery również na poszczególnych monitorach podrzędnych – należy w ustawieniach instalatora, wpisać komendę 8006.

Monitor nadrzędny Monitor podrzędny 1 Monitor podrzędny 2 Monitor podrzędny 3

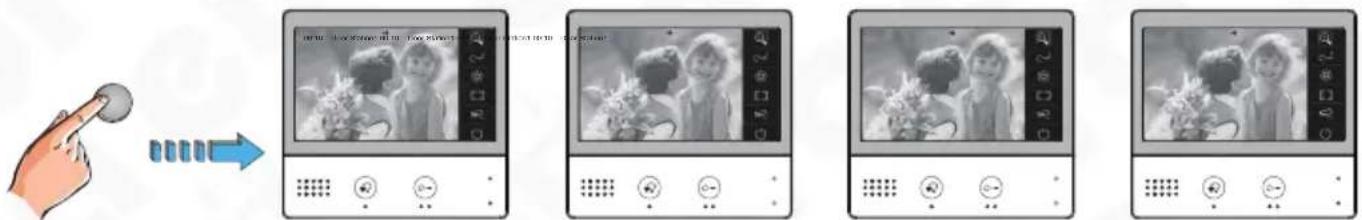

Rys. 17. Funkcja wyświetlania podglądu z kasety zewnętrznej jednocześnie na kilku monitorach

6.1.3 USTAWIENIE KONSOLI PORTIERSKIEJ

W tym celu należy w ustawieniach instalatora, wpisać komendę 8005, uaktywniając w monitorze funkcje konsoli.

*Funkcja wykorzystywana w rozbudowanych systematach wielorodzinnych.

6.2. USTAWIENIA FORMATU WYŚWIETLANIA DATY I CZASU

Istnieje możliwość modyfikacji formatu, w jakim wyświetlane są data i czas. Poniżej zaprezentowano kody wraz z odpowiadającymi im ustawieniami.

8008 - format daty - miesiąc/dzień/rok

8009 - format daty - dzień/miesiąc/rok

8012 - format czasu - 12-godzinny

8013 - format czasu - 24-godzinny

*Funkcja dostępna z modułem VXA-39A5 v.2

6.3. USTAWIENIA PARAMETRÓW DLA RYGLA ELEKTROMAGNETYCZNEGO

Aby zmodyfikować ustawienia trybu zwalniania rygla należy wprowadzić w ustawieniach instalatora kod 8010 dla rygli zwykłych lub 8011 dla rygli rewersyjnych.

Funkcja z zakresu 8401 - 8499 odpowiedzialna jest za ustawienia czasu aktywacji ry- gła elektromagnetycznego (odpowiednio 1\~99 s).

6.4. USTAWIENIA KODÓW UŻYTKOWNIKA

Istnieje możliwość skonfigurowania 32 monitorów w obrębie systemu Eura 2 Easy. Każde urządzenie powinno mieć przypisany adres 0\~31. Odpowiedzialne za to jest odpowiednie ustawienie przełączników DIP-switch.

Przełączniki z zakresu 1-5 służą do ustawienia adresacji, przełącznik 6 służy do określenia czy monitor znajduje się na początku czy na końcu systemu połączeń. Monitory znajdujące się w tym samym lokalu powinny mieć ten sam adres – dodatkowo na monitorze powinno się ustawić tryb pracy monitora (nadrzędny lub podrzędny patrz punkt 6.1.2).

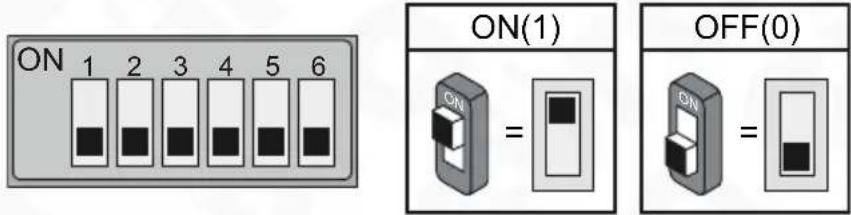

Rys. 18. Przełącznik w pozycji włączonej (ON) i wyłączonej (OFF)

Układ przełączników	Ustawienie	Układ przełączników	Ustawienie
	Dowolny monitor		Ostatni monitor

Tab. 2. Ustawienia bitu 6 przełącznika DIP-switch

Układ przełączników	Kod Użytkownika	Układ przełączników	Kod Użytkownika	Układ przełączników	Kod Użytkownika
	Kod=1		Kod=12		Kod=23
	Kod=2		Kod=13		Kod=24
	Kod=3		Kod=14		Kod=25
	Kod=4		Kod=15		Kod=26
	Kod=5		Kod=16		Kod=27
	Kod=6		Kod=17		Kod=28
	Kod=7		Kod=18		Kod=29
	Kod=8		Kod=19		Kod=30
	Kod=9		Kod=20		Kod=31
	Kod=10		Kod=21		Kod=0
	Kod=11		Kod=22

Tab. 3. Ustawienia bitów 1-5 przełącznika DIP-switch

7. ROZBUDOWA ZESTAWU


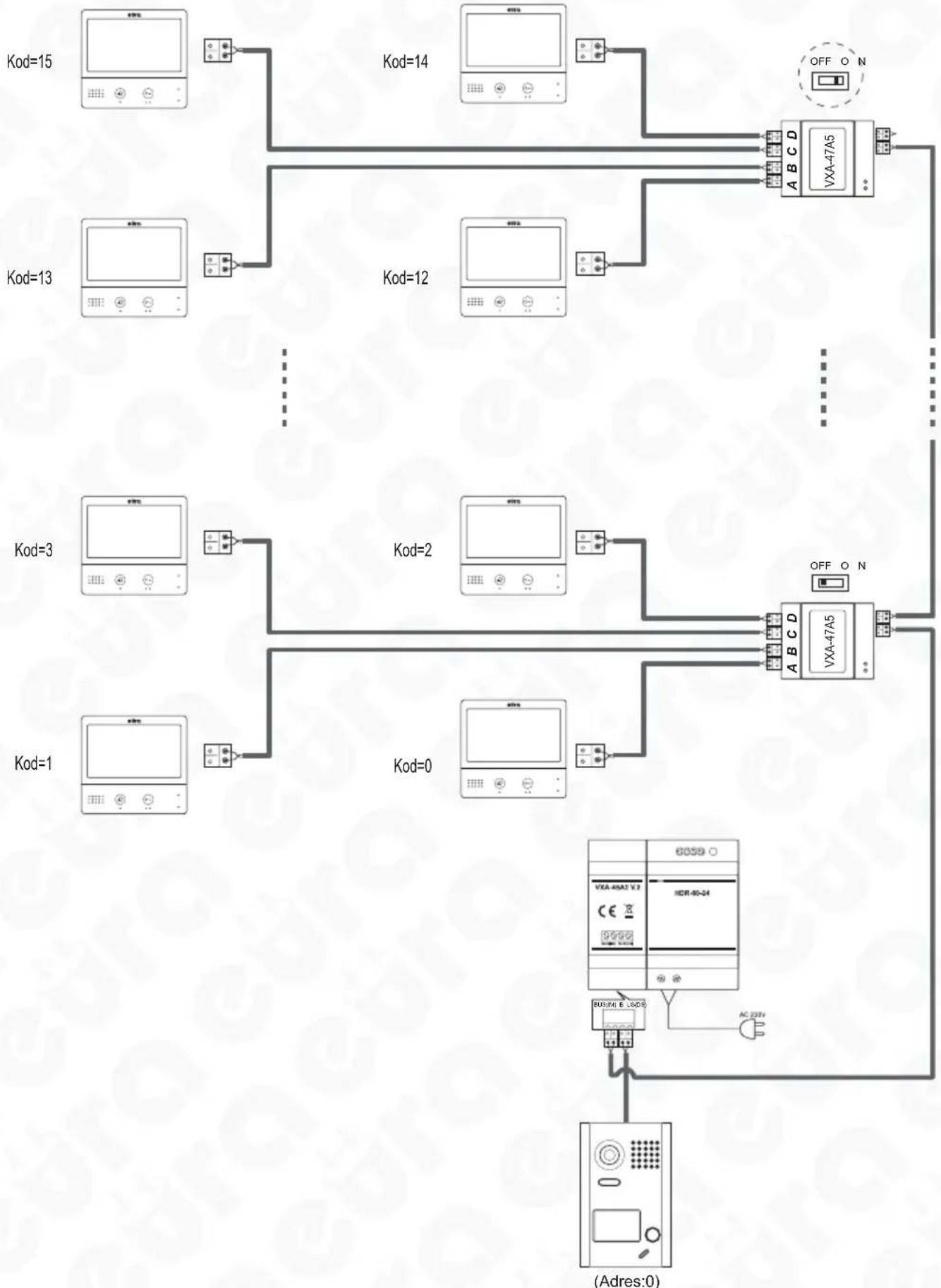

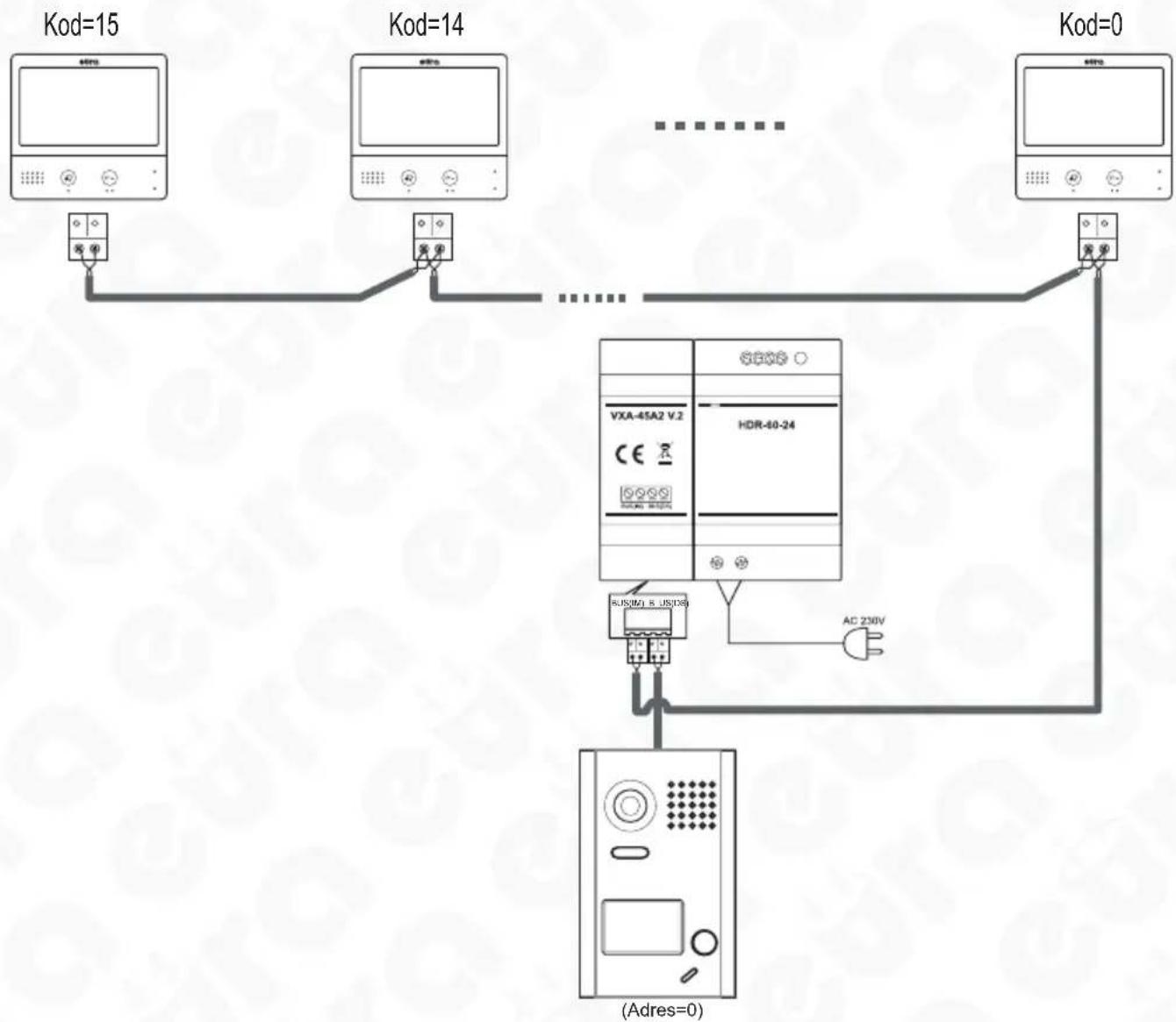

Rys. 19. Rozbudowa zestawu o dodatkowe monitory

Rys. 20. Rozbudowa zestawu o dodatkowe monitory, przy użyciu dystrybutora sygnału VXA-47A5


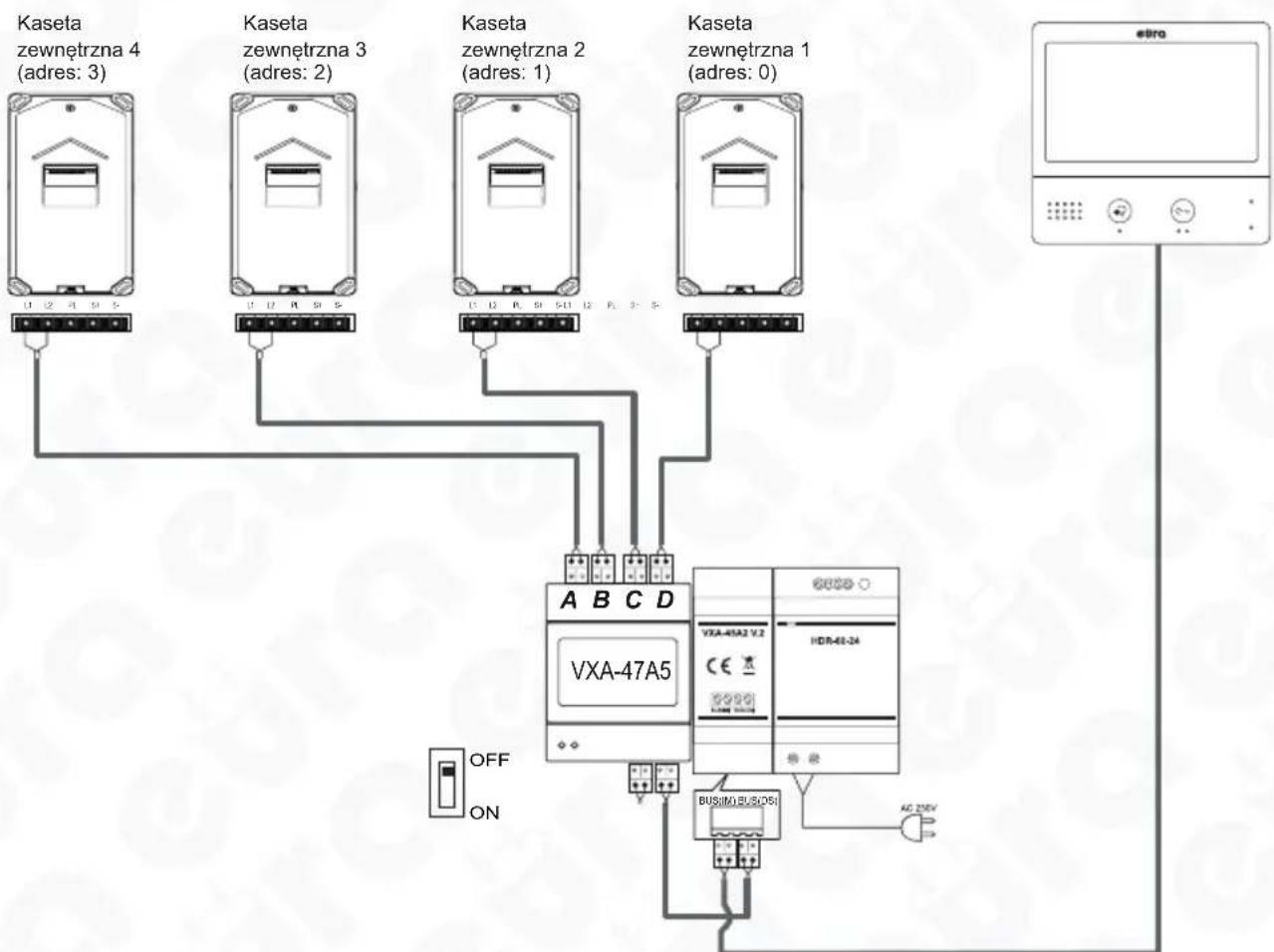

Rys. 21. Schemat rozbudowy systemu o dodatkowe kasety zewnętrzne

8. SPECYFIKACJA TECHNICZNA

Napięcie zasilania 24 V DC
Parametry sygnału wideo 1Vp-p 75 Ohm CCIR
Ilość przewodów łączących 2, bez polaryzacji
Ilość obsługiwanych wyjść 2
Interkom Tak
Pobór mocy monitora - czuwanie / praca 0,25W / 5W
Wielkość ekranu monitora 7"
Typ ekranu Kolor TFT-LCD
Rozdzielczość ekranu 800x480 pikseli
Ekran dotykowy Tak
Ilość melodii gongu 22
Głośnomówiący Tak
Temperaturowy zakres pracy monitora	+10°C ~ +48°C
Wymiary monitora (W x SZ x G)	161 x 174 x 22 mm
Waga netto urządzenia	380 g

KARTA GWARANCYJNA

nazwa wyrobu: MONITOR DO WIDEODOMOFONU 2-ŻYŁOWEGO

model:

VDA-35A5

data sprzedaży ....

pieczątka punktu sprzedaży i podpis sprzedawcy

OGÓLNE WARUNKI NAPRAW GWARANCYJNYCH

1. Eura-Tech Sp. z o. o. z siedziba w Wejherowie przy ul. Przemysłowej 35A (zwany dalei „Gwarantem”), qwarantuie sprawne działanie wskazanego w Gwarancji urządzenia (zwanego dalei „Produktem”).
2. Gwarancja jest udzielana na okres 24 miesięcy, pod warunkiem użytkowania Produktu zgodnie z warunkami techniczno-eksploatacyjnymi opisanymi w instrukcji obsługi oraz przyjętymi standardami. Gwarancja obowiązuje na terenie Rzeczpospolitej Polskiej. Na wybrane produkty np. sygnalizatory czadu czas obowiązywania gwarancji może być dłuższy, co każdorazowo określone jest już przy samym produkcie.
3. Prawa i obowiązki Gwaranta oraz Nabywcy Produktu reguluje treść postanowień ujętych w niniejszej Gwarancji, z którymi Nabywca powinien się zapoznać przed zakupem. Zakup Produktu jest równoznaczny z akceptacją warunków niniejszej Gwarancji.
4. Datą, od której obowiązuje czas trwania Gwarancji, jest data wystawienia dokumentu sprzedaży zapisana w Karcie Gwarancyjnej i dokumencie sprzedaży. Ujawnione w okresie trwania Gwarancji wady będą usuniete bezpłatnie przez Centralny Serwis Eura-Tech Sp. z o. o. (zwany dalej „Serwisem”).
5. Dokumentem potwierdzającym zawarcie powyższej umowy i tym samym uprawniającym do dochodzenia swoich praw jest prawidłowo wypełniona Karta Gwarancyjna wraz z dokumentem potwierdzającym zakup (paragon fiskalny, faktura VAT), Jakiekolwiek zmiany (zamazania, wytarcia, przekreślenia, poprawki itp.) w Karcie Gwarancyjnej powodują jej unieważnienie.
6. W przypadku Produktów nie posiadających Kart Gwarancyjnych (np. dzwonki bezprzewodowe, gongi, sygnalizatory, wykrywacze i inne), dokumentem potwierdzającym zawarcie umowy jest dokument sprzedaży (paragon fiskalny, faktura VAT).
7. Naprawa gwarancyjna nie obejmuje czynności przewidzianych w Instrukcji Obsług i, do wykonania których zobowiązany jest Nabywca we własnym zakresie i na własny koszt (np.: zainstalowanie, konfiguracja, optymalne zabezpieczenie przed działaniem warunków zewnętrznych, konserwacja, ewentualny demontaż itp.).
8. Gwarancja nie są objęte:

akcesoria / materiały eksploatacyjne takie jak: ramki oraz śruby montażowe, przewody, karty zbliżeniowe, zasilacze wraz z kabłami zasilającymi, baterie oraz akumulatorki czy inne elementy, które są dodatkowo dołączone do Produktów - ze względu na swój charakter posiadają okres żywotności eksploatacyjnej,

• uszkodzenia mechaniczne, elektryczne, chemiczne i termiczne lub celowe uszkodzenia Produktu i wywołane nimi wady,
• uszkodzenia i wady wynikłe na skutek niewłaściwego lub niezgodnego z Instrukcją Obsługi użytkowania, niedbałością użytkownika, niewłaściwym przechowywaniem czy konserwacją Produktu, a także stosowanie Produktu niezgodnie z przepisami bezpieczeństwa i niezgodnie z jego przeznaczeniem,
• uszkodzenia Produktu, który nie został prawidłowo zabezpieczony podczas transportu do Serwisu (np. brak opakowania transportowego, nie owinięcie Produktu odpowiednio w folię zabezpieczającą, unieruchomienie Produktu w opakowaniu itp.),
• uszkodzenia Produktu, do którego Nabywca zqubił Karte Gwarancyjna,
• uszkodzenia powstałe w wyniku pożaru, powodzi, uderzenia pioruna (także pośredniego), czy też innych klęsk żywiołowych, nieprzewidzianych wypadków, zalania płynami, przepięciem w sieci elektrycznej, podłączenia do sieci elektrycznej w sposób niezgodny z Instrukcją Obsługi,

• Produkty, w których dokonano przeróbek, zmian konstrukcyjnych, napraw naruszając plombę gwarancyjną lub w jakikolwiek inny sposób.

• Gwarant zapewnia bezpłatne części zamienne oraz robociznę, zgodnie z warunkami podanymi w niniejszej Gwarancji, w okresie trwania Gwarancji, o którym mowa na ostatnich stronach Instrukcji Obsługi w rozdziale „Warunki Gwarancji”. Gwarancja obejmuje tylko i wyłącznie usterki Produktu spowodowane wadliwymi częściami i/ lub defektami produkcyjnymi.

• Zgłoszenie reklamacyjne będzie rozpatrywane jedynie w przypadku, gdy reklamowany Produkt zostanie dostarczony do Serwisu wraz z:

• Karta Gwarancyina (za wyjątkiem urządzeń wymienionych w pkt. 6).

• prawidłowo wypełnionym Formularzem zgłoszenia naprawy

• dowodem zakupu zawierającym datę oraz miejsce sprzedaży.

• Otwieranie urządzenia bez wyrażnej zgody Serwisu, dokonywanie wszelkich napraw we własnym zakresie lub w nieautoryzowanym serwisie przez osoby nieupoważnione, będzie podstawą do unieważnienia Gwarancji.

• Uszkodzony Produkt Nabywca zobowiązany jest dostarczyć do punktu sprzedaży lub bezpośrednio do Serwisu. Jeżeli reklamacja zostanie uznana przez Serwis za uzasadnioną, po naprawione Produkt zostaje odesłany do Nabywczy na koszt Gwaranta, korzystając z usług specydycji kurierskich, z którymi Gwarant ma aktualnie nawiżaną współpracę (GLS).
• Dostarczenie uszkodzonego Produktu jakąkolwiek spędycją na koszt Gwaranta, bez wcześniejszego uzgodnienia z Serwisem, będzie skutkowało odmową przyjęcia paczki.
• Ewentualne wady lub uszkodzenia Produktu ujawnione i zgłoszone w okresie trwania Gwarancji będą usunięte bezpłatnie w terminie 14 dni kalendarzowych. W uzasadnionych przypadkach termin ten może ulec przedłużeniu, wówczas Nabywca zostanie poinformowany o przybliżonym czasie naprawy. Bieg terminu naprawy rozpoczyna się pierwszego dnia roboczego następującego po dniu dostarczenia Produktu do Serwisu
• Wadliwy Produkt lub jego części, które zostaną wymienione, stają się własnością Serwisu.
• Przed przystąpieniem do ewentualnej naprawy, Serwis każdorazowo dokonuje oględzin i oceny stopnia uszkodzenia reklamowanego Produktu. W przypadku stwierdzenia, że Produkt:

- jest sprawny,

• był instalowany oraz podłączony niezgodnie z zaleceniami zawartymi w Instrukcji Obsługi,
• uległ uszkodzeniu ewidentnie z winy Nabywcy,
• ma zerwaną plombe,

• spełnia warunki podane w pkt. 8,
  wówczas Serwis traktuje takie zgłoszenie reklamacyjne za nieuzasadnione i może obciążyc Nabywcę kosztami transportu oraz diagnozy urządzenia, zgodnie z obowiązującym w Serwisie Cennikiem Usług Napraw Odpłatnych.

• Nabywcy przysługuje prawo do wymiany Produktu na inny, posiadający te same lub zbliżone parametry techniczne i eksploatacyjne, jeżeli:

w okresie trwania Gwarancji, Serwis dokona 3 napraw, a Produkt nadal będzie wykazywał wady uniemożliwiające używanie go zgodnie z przeznaczeniem,
Serwis uzna, że usunięcie wady jest niemożliwe lub w terminie określonym w pkt. 14,
naprawa może spowodować nadmierne koszty po stronie Serwisu.

1. W skrajnych przypadkach, po wcześniejjszym skonsultowaniu się z Nabywca, Serwis ma możliwość:

przedłużenia okresu naprawy Produktu, jeżeli wymagane naprawy nie mogą być wykonane z powodu nieprzewidzianych okoliczności, takich jak: trudności związane z importem urządzenia i/lub części zamiennych, przepisy prawne uniemożliwiające wykonanie naprawy itp.,
podjąć decyzję o zwrocie należności zgodnie i na podstawie ceny z faktury zakupowej, w przypadku, gdy nie ma możliwości wymiany Produktu na inny.

1. Gwarant jak i Serwis nie ponosi odpowiedzialności za uszkodzenia innych urządzeń w wyniku awarii Produktu.

2. Nabywca nie ma prawa do domagania się zwrotu utraconych korzyści w związku z awarią Produktu.

3. Brak odbioru naprawionego Produktu po upływie 4 tygodni od terminu naprawy określonego w pkt. 14, będzie traktowane jako bezpłatne zrzeczenie się Produktu na rzecz Serwisu. Serwis może przekazać Produkt na cele charytatywne lub wykorzystać jego części na potrzeby Serwisu.

4. W przypadku podejrzenia naruszenia przesyłki lub uszkodzenia przesyłanego Produktu w trakcie transportu, prosimy o stosowanie następującej procedury:

5. po otrzymaniu przesyłki należy każdorazowo sprawdzić stan opakowania w obecności pracownika spedycji (przesyłka powinna być zapieczętowana taśmą i/lub pieczęcią Serwisu, jeżeli tak nie jest lub jest w jakikołwiek sposób jest naruszona, oznacza to, że przesyłka była otwierana przez osoby nieuprawnione),

6. każdorazowo należy rozpakować i sprawdzić zawartość przesyłki w obecności pracownika spedycji, a w przypadku stwierdzenia uszkodzenia zawartości paczki lub jakichkolwiek braków, wspólnie sporządzić stosowny protokół.

7. Gwarancja na Produkt nie wyłącza ani nie ogranicza uprawnień kupującego wynikających z niezgodności towaru z umową.

Centralny Serwis Eura-Tech Sp. z o. o.

Przemysłowa 35a

84-200 Wejherowo

pon. - pt. 08:00 - 17:00

e-mail: [e-mail]

Zużyte urządzenie elektryczne lub elektroniczne nie może być składowane (wyrzucone) wraz z innymi odpadami pochodzącymi z gospodarstw domowych. Aby uniknąć szkodliwego wpływu na środowisko naturalne i zdrowie ludzi, zużyte urządzenie należy składować w miejscach do tego przeznaczonych.

W celu uzyskania informacji na temat miejsca i sposobu bezpiecznego składowania zużytego produktu należy zwrócić się do organu władz lokalnych lub firmy

zajmującej się recyklingiem odpadów.

ElektroEko

Cognizante Marcela, Nangli, 1980 (nuanque - Einkovianque SA

Informacje na temat miejsc zbierania zużytego sprzętu elektrycznego

i elektronicznego znaleźć można na stronie organizacji odzysku http://www.elektroeko.pl

EURA-TECH Sp. z o.o.

ul. Przemysłowa 35A, 84-200 Wejherowo

www.eura-tech.eu

Wszystkie prawa zastrzeżone.

Zdjęcia, rysunki i teksty użyte w niniejszej instrukcji obsługi są własnością firmy „EURA-TECH” Sp. z o.o.

Powielanie, rozpowszechnianie i publikacja całości jak i fragmentów instrukcji są bez zgody autora zabronione!
