Typ produktu	Przecinarka do płytek
Model	TT 200 EM
Marka	Norton Clipper
Napięcie zasilania	230 V ~
Moc	800 W (1,1 KM)
Średnica tarczy	200 mm
Otwór tarczy	25,4 mm
Prędkość obrotowa	2950 min⁻¹
Maksymalna głębokość cięcia pod kątem 90°	20 mm
Maksymalna głębokość cięcia pod kątem 45°	12 mm / 8 mm
Wymiary stołu (dł. x szer.)	460 x 360 mm
Wymiary urządzenia (dł. x szer. x wys.)	510 x 400 x 230 mm
Wymiary opakowania (dł. x szer. x wys.)	560 x 500 x 270 mm
Waga	16 kg
Stół wychylny	0 – 45°
Poziom hałasu (ciśnienie akustyczne)	72 dB (A)
Poziom mocy akustycznej	80 dB (A)
Wibracje (ręka/ramię)	< 2,5 m/s²
Maksymalna wielkość płytki	800 x 400 x 25 mm, max 3 kg
Rodzaje cięcia	Na mokro i na sucho
Zastosowanie	Przeznaczona do cięcia płytek ceramicznych, nie do drewna ani metalu
Wymagany bezpiecznik	16 A
Minimalna moc generatora	2 kVA

Często zadawane pytania - TT 200 EM Norton Clipper

Jaką maksymalną płytkę mogę ciąć urządzeniem TT 200 EM?

Urządzenie umożliwia cięcie płytek o maksymalnych wymiarach 800 x 400 x 25 mm i maksymalnym ciężarze 3 kg.

Czy mogę używać tarcz innych niż CLIPPER?

Nie, należy stosować wyłącznie diamentowe tarcze CLIPPER o ciągłej krawędzi o maksymalnej średnicy 200 mm. Stosowanie innych narzędzi może uszkodzić urządzenie.

Jak zamontować nową tarczę w przecinarce TT 200 EM?

1. Odłącz urządzenie od zasilania. 2. Poluzuj dwie śruby z boku osłony tarczy i zdejmij przednią pokrywę. 3. Poluzuj nakrętkę sześciokątną na wale (klucz 19 mm). 4. Zdejmij kołnierz zewnętrzny. 5. Poluzuj śruby podpory osłony i wyjmij ją. 6. Wyczyść kołnierze i wał. 7. Załóż nową tarczę, zwracając uwagę na kierunek obrotów (strzałka na osłonie). 8. Zamontuj kołnierz i dokręć nakrętkę. 9. Zamontuj osłonę.

Jaki jest zalecany sposób czyszczenia i konserwacji?

Po każdym dniu pracy należy dokładnie oczyścić miskę wodną, silnik i kołnierz tarczy. Sprawdzać dokręcenie śrub i nakrętek. Urządzenie posiada samosmarujące łożyska i nie wymaga smarowania.

Co zrobić, jeśli silnik nie uruchamia się?

Sprawdź: 1. Zasilanie (bezpiecznik, generator). 2. Przekrój przewodu – minimum 2,5 mm² na fazę. 3. Uszkodzenie przewodu lub przełącznika. W przypadku podejrzenia uszkodzenia silnika lub przełącznika, skontaktuj się z wykwalifikowanym elektrykiem.

Jak ustawić cięcie skośne pod kątem?

Poluzuj dwie śruby z boku stołu, obróć stół do żądanego kąta (0–45°), a następnie dokręć śruby. Cięcie skośne zmniejsza maksymalną głębokość cięcia – pod kątem 45° wynosi 12 mm (dla grubości 20 mm) lub 8 mm.

Czy mogę ciąć na sucho bez wody?

Tak, urządzenie może ciąć na sucho, jednak do cięcia na mokro należy napełnić miskę wodną czystą wodą do 5 mm poniżej górnej krawędzi. Woda chłodzi tarczę i zmniejsza pylenie.

Jak transportować lub przechowywać urządzenie przez dłuższy czas?

Przed transportem usuń tarczę i opróżnij miskę wodną. Do długiego przechowywania: dokładnie wyczyść urządzenie, opróżnij instalację wodną i przechowuj w czystym, suchym miejscu o stałej temperaturze.

Gdzie mogę znaleźć numer seryjny urządzenia?

Numer seryjny (7 cyfr) znajduje się na płytce znamionowej umieszczonej na urządzeniu. Jest niezbędny przy zamawianiu części zamiennych.

Jakie środki ochrony osobistej są wymagane podczas pracy?

Należy stosować: ochronę słuchu, ochronę rąk, ochronę oczu (okulary ochronne BS2092). Zalecane jest również odpowiednie obuwie i odzież robocza.

INSTRUKCJA OBSŁUGI TT 200 EM Norton Clipper

CE Deklaracja zgodności

Niżej podpisany producent:

SAINT-GOBAIN ABRASIVES S.A.

190, BD J.F. KENNEDY

L-4930 BASCHARAGE

oświadcza, iż poniższe produkty:

przecinarki do płytek: TT 200 EM

kody: 70184625701

spełniają wymagania poniższych dyrektyw:

• dyrektywy maszynowej 2006/42/CE
• dyrektywy niskonapięciowej 73/23/CE
• dyrektywy kompatybilności elektromagnetycznej 2004/108/CE

Osoba odpowiedzialna do przygotowania i sporządzenia deklaracji zgodności oraz dokumentacji technicznej: Kierownik działu projektowania maszyn Olivier Plenert, Saint-Gobain Abrasives SA. 190 BD J.F.Kennedy L-4930 Bascharage.

Olivier Plenert Machine Design Manager

Kierownik działu projektowania maszyn

TT 200 EM

INSTRUKCJA OBSŁUGI

1 Podstawowa instrukcja bezpieczeństwa 6

1.1 Oznaczenia bezpieczeństwa 6
1.2 Płytka znamionowa urządzenia 7
1.3 Instrukcja bezpieczeństwa dotycząca poszczególnych etapów roboczych 7
2 Opis urządzenia 8
2.1 Opis skrócony 8
2.2 Zastosowanie 8

Uktad 8

2.3 Dane techniczne 9

3 Montaż i odbiór komisyjny 10

3.1 Montaż narzędzi 10
3.2 Zespół prowadnicy cięcia 10
3.3 Połączenia elektryczne 11
3.4 Uruchomienie urządzenia 11
3.5 System chłodzenia woda 11
4 Transport i magazynowanie 12
4.1 Zabezpieczenie na czas transportu 12
4.2 Długi okres postoju 12
5 Obsługa urządzenia 13
5.1 Teren pracy 13
5.2 Metody cięcia 13
5.3 Ogólne zalecenia dotyczące cięcia 13
6 Konserwacja i serwisowanie 14
7 Błędy: przyczyny i rozwiązania 15
7.1 Procedura odszukiwania błędów 15
7.2 Wykrywanie i usuwanie usterek 15
7.3 Obsługa klienta 15

1 Podstawowa instrukcja bezpieczeństwa

Urządzenie TT200EM jest przeznaczone do cięcia płytek głównie na placach budowy.

Zastosowania odbiegające od wytycznych producenta uznawane będą za naruszenie przepisów. Producent nie będzie odpowiedzialny za jakiekolwiek wynikające z tego tytułu uszkodzenia. Całe ryzyko ponoszone będzie w pełni przez użytkownika. Przestrzeganie instrukcji obsługi oraz zgodność z wymaganiami kontroli i obsługi technicznej uznawane są za ujęte w ramach użytkowania zgodnego z przepisami.

1.1 Oznaczenia bezpieczeństwa

Istotne ostrzeżenia i zalecenia umieszczone na urządzeniu mają formę symboli. Na urządzeniu umieszczono poniższe symbole.

Proszę zapoznać się z instrukcją obsługi

Niezbędne stosowanie ochrony słuchu.

Niezbędne stosowanie ochrony rąk.

Niezbędne stosowanie ochrony oczu,

Kierunek obrotów tarczy

Stosować wyłącznie tarcze o ciągłej krawędzi

1.2 Płytka znamionowa urządzenia

Na płytce umieszczonej na urządzeniu znajdują się bardzo istotne informacje.

1.3 Instrukcja bezpieczeństwa dotycząca poszczególnych etapów roboczych

Przed rozpoczęciem pracy

• Przed rozpoczęciem pracy zapoznać się ze środowiskiem roboczym w miejscu użytkowania. Środowisko robocze obejmuje: przeszkody znajdujące się na obszarze roboczym i manewrowym; twardość podłoża; niezbędne zabezpieczenie w zakładzie związane z publicznymi przejazdami; oraz dostęp do pomocy w razie wypadków.
• Umieścić urządzenie na równym, solidnym i stabilnym podłożu!
• Regularnie sprawdzać poprawne mocowanie tarczy.
• Natychmiast usuwać uszkodzone lub mocno zużyte tarcze, gdyż podczas rotacji zagrażają operatorowi.
• Materiał cięty musi zostać właściwie zamocowany w miejscu na stole do cięcia, aby nie dopuścić do nieoczekiwanych przesunięć podczas cięcia.
• Cięcia dokonywać wyłącznie przy założonej osłonie tarczy.
• W urządzeniu stosować jedynie diamentowe tarcze CLIPPER o ciągłej krawędzi! Stosowanie innych narzędzi może doprowadzić do uszkodzenia urządzenia!
• Dokładnie zapoznać się ze specyfikacją ostrzy, aby wybrać narzędzie odpowiednie do danego zastosowania.
• Proszę zwrócić szczególną uwagę na zastosowanie okularów ochronnych BS2092 wynikające z określonymi Procesami Nr 8 Rozporządzenia w sprawie ochrony oczu z 1974 roku, Rozporządzenie 2(2) Cześć 1.

Urządzenie zasilane elektrycznie

• Przed podjęciem jakichkolwiek działań na urządzeniu zawsze wyłączyć urządzenie i odłączyć je od głównego źródła zasilania.
• Właściwie podłączyć wszystkie połączenia elektryczne, aby nie dopuścić do kontaktu przewodów pod napięciem z rozpyłoną woda lub wilgocią.
• W przypadku użytkowania urządzenia z woda, KONIECZNE jest odpowiednie uziemienie urządzenia. W razie wątpliwości proszę zwrócić się do wykwalifikowanego elektryka.
  • W razie sytuacji awaryjnej można wyłączyć urządzenie naciskając przód pokrywy wyłącznika.
• W przypadku awarii lub zatrzymania pracy urządzenia bez wyraźnego powodu, wyłączyć główną sieć zasilania, nawet w przerwy w dopływie energii elektrycznej. Wyłącznie wykwalifikowany elektryk może sprawdzić i usunąć przyczynę awarii.

2 Opis urządzenia

Wszelkie modyfikacje, które mogą doprowadzić do zmiany pierwotnej charakterystyki urządzenia mogą być dokonywane wyłącznie przez Saint-Gobain Abrasives, która potwierdzi, iż urządzenie jest nadal zgodne z przepisami bezpieczeństwa.

2.1 Opis skrócony

Maszyna do cięcia płytek TT200EM zapewnia trwałość i wysoką wydajność w przypadku miejscowego cięcia na mokro i na sucho szerokiego zakresu płytek.

Tak samo, jak w przypadku innych produktów CLIPPER, operator natychmiast doceni dbałość o szczegóły i jakość materiałów zastosowanych w konstrukcji urządzenia. Urządzenie wraz ze wszystkimi elementami montowane jest zgodnie z wysokimi normami zapewniającymi długi okres użytkowania przy minimalnej konserwacji.

2.2 Zastosowanie

Urządzenie przeznaczone jest do cięcia dużych płytek na sucho i na mokro. Nie jest przeznaczone do cięcia drewna ani metalu.

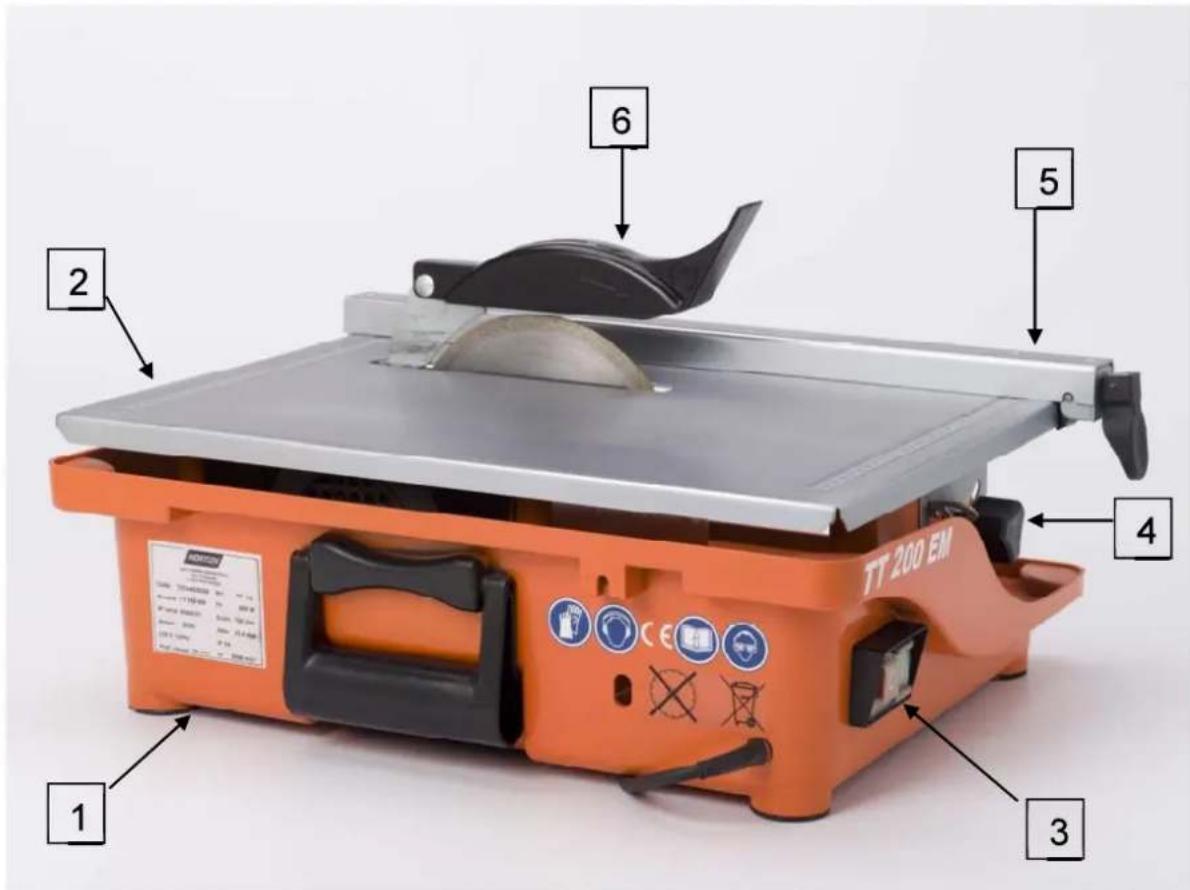

Uklad

Rama (1)

Rama wykonana z wytrzymałego tworzywa sztucznego zapewnia idealną sztywność. Podpiera silnik, stół do cięcia i przełącznik.

Stół do cięcia (2)

Górny element wykonany z ocynkowanej stali zapewnia doskonałą odporność na korozję i wyposażony jest wytloczone podziałki zapewniające precyzyjne wyrównanie prowadnicy cięcia.

Silnik elektryczny i przełącznik (3) Silnik 800W. Włącznik/wyłącznik służy również do zatrzymania awaryjnego.

Ciecie skośne (4)

Cięcia skośnego pod kątem na grubość materiału można dokonać poluzowując dwie śruby z boku i obracając stół.

Prowadnica cięcia (5)

Prowadnicę cięcia można regulować do wybranej szerokości cięcia. Można ją blokować przy użyciu dwóch śrub. Z urządzeniem dostarczana jest również prowadnica zapewniająca możliwość cięcia poprzecznego pod wybranym kątem.

Osłona tarczy (6)

Osłona tarczy z wydajnym ostrzem o średnicy 200 mm zapewnia operatorowi maksymalną ochronę i zwiększoną widoczność przedmiotu obrabianego. Osłona zamontowana jest na ramie.

2.3 Dane techniczne

Napięcie zasilające	230V 1~
Moc	800W (1,1 Hp)
Bezpiecznik / Generator	16A / 2 kVA
Średnica tarczy i otworu	∅ 200 x 25,4mm
Wymiary (dł. x szer. x wys.)	510 x 400 x 230mm
Wymiary opakowania	560 x 500 x 270mm
Waga	16kg
Stół wychylny	0 - 45°
Maks. głębokość cięcia pod kątem 90° / 45°	12mm / 8mm 20 mm
Wymiary stołu	460 x 360mm
Prędkość obrotowa (obr./min)	2950 min-1
Wibracje dłoni/ramienia	< 2,5 m/s2
Poziom mocy akustycznej / ciśnienia akustycznego	80 dB (A) / 72 dB (A)

3 Montaż i odbiór komisyjny

Urządzenie dostarczane jest wraz z całym wyposażeniem. Jest gotowe do eksploatacji po zamontowaniu tarczy diamentowej, osłony tarczy i prowadnicy cięcia oraz po podłączeniu do odpowiedniego źródła zasilania.

3.1 Montaż narzędzi

W urządzeniu TR200E można stosować wyłącznie tarcze CLIPPER o maksymalnej średnicy 200 mm. Wszystkie narzędzia należy wybierać biorąc pod uwagę ich maksymalną dozwoloną prędkość cięcia w odniesieniu do maksymalnej dozwolonej prędkości obrotowej urządzenia.

Przed montażem nowego tarczy, wyłączyć urządzenie i odłączyć je od głównego źródła zasilania. W celu zamontowania nowego tarczy:

• Poluzować dwie śruby z boku zabezpieczenia tarczy, zdjąć przednią pokrywę.
• Poluzować nakrętkę sześciokątną na wale tarczy przy użyciu 19-milimetrowego klucza, która przytrzymuje zdejmowany kołnierz zewnętrzny oraz przy użyciu specjalnego narzędzia do blokowania kołnierza.
  • Zdjąć kołnierz zewnętrzny.
• Poluzować dwie śruby przytrzymujące podporę osłony tarczy i wyjąć ją z urządzenia.
• Oczyscić kołnierze i wał tarczy oraz sprawdzić, czy nie są zużyte.
• Zmontować ostrze na kołnierzu, upewniając się, że kierunek obrotu jest właściwy (zweryfikować na postawie strzałki umieszczonej na osłonie tarczy). Niewłaściwy kierunek obrotu spowoduje szybkie stępienie się tarczy.
  • Zamontować zewnętrzny kołnierz tarczy.
  • Dokręcić nakrętkę sześciokątną.
• Dokręcić obie śruby przytrzymujące przednią pokrywę i ponownie zamontować podporę osłony tarczy na stole.

Średnica otworu tarczy musi dokładnie odpowiadać średnicy wału tarczy.

Pęknięty lub uszkodzony otwór stanowi zagrożenie dla operatora i urządzenia.

3.2 Zespół prowadnicy cięcia

W celu zamontowania prowadnicy cięcia:

• Umieścić prowadnicę cięcia na stole.
• Przy użyciu uchwytu z boku prowadnicy cięcia docisnąć prowadnicę do stołu.

3.3 Połączenia elektryczne

Sprawdzić, czy

• napięcie/fazy zgodne są z informacjami określonymi na płytce znamionowej silnika.
• dostępne zasilanie jest uziemione zgodnie z przepisami bezpieczeństwa.
• przewody łączące posiadają przekrój równy co najmniej ² ,5 mm ² na fazę.

3.4 Uruchomienie urządzenia

Nacisnąć zielony przycisk, aby uruchomić urządzenie. Nacisnąć czerwony przycisk, aby wyłączyć urządzenie. Czerwony przycisk może służyć również jako wyłącznik awaryjny.

3.5 System chłodzenia woda

• Napełnić zbiornik wody czystą wodą do 5 mm od górnej krawędzi miski wody.
• Upewnić się, że woda dostarczana jest w wystarczającej ilości do obu stron tarczy, gdyż niewystarczająca ilość wody może spowodować przedwczesną awarię diamentowej tarczy.
• Zawsze upewnić się, że w misce znajduje się wystarczająca ilość wody i w razie potrzeby uzupełnić wodę.
  • W przypadku mrozu usunąć wodę z systemu chłodzenia wodą.

4 Transport i magazynowanie

4.1 Zabezpieczenie na czas transportu

Przed transportem urządzenia, zawsze usunąć tarczę i opróżnić miskę wody.

4.2 Długi okres postoju

Jeśli urządzenie nie będzie eksploatowane przez dłuższy okres czasu, proszę zrealizować następujące działania:

• Całkowicie oczyścić urządzenie.
- Opróżnić instalację wodna.

Miejsce magazynowania musi być czyste, suche i mieć stałą temperaturę.

5 Obsługa urządzenia

5.1 Teren pracy

5.1.1 Umieszczenie urządzenia

• Usunąć z obszaru wszystko, co może utrudnić procedurę roboczą!
• Upewnić się, że obszar jest odpowiednio oświetlony!
  • Zastosować wytyczne producenta dotyczące podłączenia do zasilania!
• Rozmieścić przewody elektryczne w taki sposób, aby nie dopuścić do ich uszkodzenia przez urządzenie!
• Upewnić się, iż operator posiada ciągły i właściwy widok na obszar roboczy, dzięki czemu może podjąć odpowiednie działania w dowolnym momencie podczas procedury roboczej!
• Nie dopuszczać pozostałych pracowników do tego obszaru, aby zapewnić bezpieczną pracę.

5.1.2 Obszar wymagany do obsługi i konserwacji

Pozostawić 2 m wolnej przestrzeni wokół urządzenia ze względu na potrzeby eksploatacyjne i konserwacyjne TT200EM.

5.2 Metody cięcia

W celu prawidłowej eksploatacji urządzenia, stanąć twarzą w stronę urządzenia. Obie ręce umieścić na płytce w taki sposób, aby docisnąć ją do tarczy. Ręce zawsze trzymać z dala od poruszającej się tarczy.

W celu ustawienia prowadnicy cięcia na wybraną szerokość cięcia, zwolnić prowadnicę i wykorzystać dwie podziałki do ustawienia prowadnicy. Następnie ponownie zacisnąć.

5.3 Ogólne zalecenia dotyczące cięcia

• Urządzenie służy wyłącznie do cięcia płytek o maksymalnych wymiarach 800x400x25 mm i maksymalnym ciężarze 3 kg.
• Przed rozpoczęciem pracy upewnić się, że narzędzia są właściwie osadzone!
• Stosować właściwie narzędzia zalecane przez producenta w zależności od materiału poddawanego obróbce, procedur roboczych (cięcie na sucho lub na mokro) i wymaganej efektywności.
• Upewnić się, że w misce wodnej znajduje się wystarczająca ilość wody.
• Ustawić prowadnicę cięcia na wybraną szerokość cięcia przy użyciu dwóch wytłoczonych podziałek, aby dokonać poprawnego wyrównania.
• Nie forsować silnika. Urządzenie nie jest przeznaczone do pracy ciągłej.

6 Konserwacja i serwisowanie

Aby zapewnić długotrwałą jakość cięcia przy użyciu urządzenia TT200EM, proszę stosować poniższy harmonogram konserwacji.

		cz ate ks	dm ian gz	ęś cie	z w tyg	po aw arii	us zk od
Cale urządzenie	Oględziny (zagadnienia ogólne, w odoszczelność)
	Oczyścić
Kołnierz i urządzenia mocujące tarczę	Oczyścić
Wentylatory chłodzące silnik	Oczyścić
Miska w odna	Oczyścić
Obudow a silnika	Oczyścić
Nakrętki i śruby, do których można dosięgnąć	Dokręcić

Konserwacja urządzenia

Konserwację silnika przeprowadzać zawsze po odłączeniu urządzenia od źródła zasilania.

Smarowanie TT200EM posiada samosmarujące się łożyska. Dlatego urządzenie nie wymaga smarowania.

Czyszczenie urządzenia

Okres eksploatacji urządzenia będzie dłuższy, jeśli po każdym dniu pracy zostanie dokładnie czyszczone. W szczególności dotyczy to miski wody, silnika i kołnierza tarczy.

7 Błędy: przyczyny i rozwiązania

7.1 Procedura odszukiwania błędów

W przypadku wystąpienia jakichkolwiek błędów podczas eksploatacji, wyłączyć urządzenie i odłączyć je od źródła zasilania. Wszelkie prace związane z instalacją elektryczną lub zasilaniem wykonywać może jedynie wykwalifikowany elektryk.

7.2 Wykrywanie i usuwanie usterek

Problem	Prawdopodobna przyczyna	Rozwiązanie
Silnik nie pracuje	Brak zasilania	Sprawdzić zasilanie elektryczne (na przykład bezpiecznik)
	Zbyt mały przekrój przewodu połączeniowego	Zmienić przewód połączeniowy
	Wadliwy przewód połączeniowy	Zmienić przewód połączeniowy
	Wadliwy przełącznik	OSTRZEŻENIE: ten problem rozwiązać może jedynie wykwalifikowany elektryk
	Wadliwy silnik	Wymienić silnik lub skontaktować się z producentem silnika
Brak wody na tarczy	Niewystarczająca ilość wody w misce	Napełnić miskę wodną

7.3 Obsługa klienta

W przypadku zamawiania części zamiennych, proszę określić: □ Numer seryjny (7 cyfr).

• Kod części.
  • Dokładne oznaczenie
  • Wymaganą ilość części
• Adres dostawy
• Jasno określić wymagany sposób transportu np. „ekspres” lub „lotniczy”. Bez wyraźnych wytycznych wyłątemy części transportem, który uznamy za najbardziej odpowiedni, lecz nie koniecznie będzie to najszybszy sposób.

Jasne wytyczne pozwolą uniknąć problemów i pomyłek w dostawach.

W razie wątpliwości, proszę przesłać nam wadliwą część.

W przypadku reklamacji gwarancyjnych, dana część musi zawsze zostać zwrócona w celu dokonania stosownej oceny.

Części zamienne do silnika można zamówić u producenta silnika lub u dealera, co często okazuje się szybszym i tańszym rozwiązaniem.

Urządzenie zostało wyprodukowane przez Saint-Gobain Abrasives S.A.

Obsługę gwarancyjną i wsparcie techniczne można uzyskać u lokalnego dystrybutora, u którego można również zamówić urządzenia, części zamienne i elementy zużywalne:

Beneluks i Francja; Z

Saint-Gobain Abrasives S.A.

Darmowe nr tel.:

Belgia: 0 800 18951

Francja: 0 800 90 69 03 Holandia:

0 8000 22 02 70 e-mail:

[e-mail]

Republika Czeska

Norton Diamantove Nastroje Sro

Vinohrdadska 184

CS-13000 PRAHA 3

Tel.: [phone] Faks: 0042

0267 13 20 21 e-mail:

[e-mail]

Niemcy

Saint-Gobain Diamond Products GmbH

Birkenweg 45-49,

D-50389 WESSELING

Tel : [phone]

Faks: (02236) 8911 30

e-mail: [e-mail]

Hiszpania

Saint-Gobain Abrasivos S.A.

C/. Verneda del Congost s/n

E-08160 MONTMELó (Barcelona)

Tel.: [phone]

Ul. Toruńska 239/241

PL-62-600 KOŁO

Tel: [phone] Tel /Fax

0048 63 272 04 01 e-mail:

[e-mail]

Wielka Brytania Saint-Gobain

Abrasives Ltd.

Doxey Road

Stafford

ST16 1EA
