Typ produktu	Przecinarka do płytek
Marka	Norton Clipper
Model	TR 202
Moc	900 W (1,2 KM)
Napięcie zasilania	230 V ~ 50/60 Hz
Średnica tarczy	200 mm
Średnica otworu tarczy	25,4 mm
Maks. głębokość cięcia pod kątem 90°	15 mm
Maks. głębokość cięcia pod kątem 45°	10 mm
Maks. długość cięcia	650 mm
Wymiary stołu	810 x 470 mm
Wymiary urządzenia (dł. x szer. x wys.)	930 x 470 x 1200 mm
Waga	35 kg
Prędkość obrotowa	2950 obr./min
Poziom mocy akustycznej	80 dB(A)
Poziom ciśnienia akustycznego	72 dB(A)
Wibracje (ręka-ramię)	< 2,5 m/s²
Zakres wychylenia głowicy	0° – 45°
System chłodzenia	Woda z pompą zatapialną
Materiał ramy	Stal i aluminium
Typ cięcia	Na mokro (zalecany), sucho z maską przeciwpyłową
Bezpiecznik / Generator	16 A / 3 kVA
Wyposażenie standardowe	Prowadnica, kółka transportowe, uchwyty, klucz 18 mm, śrubokręt

Często zadawane pytania - TR 202 Norton Clipper

Jaka tarcza jest zalecana do przecinarki TR 202?

Zaleca się stosowanie wyłącznie tarcz diamentowych NORTON z obrzeżem ciągłym, o średnicy 200 mm i otworze 25,4 mm. Stosowanie innych narzędzi może doprowadzić do uszkodzenia urządzenia.

Jak wymienić tarczę w przecinarce Norton Clipper TR 202?

Wyłącz urządzenie i odłącz od zasilania. Odkręć 3 śruby zewnętrznej pokrywy osłony tarczy. Odkręć nakrętkę sześciokątną na wale kluczem 18 mm, zdejmij kołnierz zewnętrzny. Oczyść kołnierze i wał, zamontuj nową tarczę zgodnie z kierunkiem obrotów, dokręć nakrętkę i załóż pokrywę.

Czy przecinarka TR 202 może ciąć na sucho?

Urządzenie jest przeznaczone głównie do cięcia na mokro. Przy cięciu na sucho należy stosować maskę przeciwpyłową i odpowiednie środki ochrony, ale producent zaleca cięcie na mokro dla dłuższej żywotności tarczy.

Jakie środki bezpieczeństwa należy podjąć przed użyciem?

Zapoznać się z instrukcją obsługi, ustawić urządzenie na stabilnym podłożu, sprawdzić mocowanie tarczy, używać ochrony oczu, słuchu i rąk, upewnić się, że urządzenie jest uziemione, a przewody zabezpieczone przed wilgocią.

Co zrobić, gdy silnik nie uruchamia się?

Sprawdzić zasilanie, bezpiecznik, przekrój przewodu, przewód połączeniowy. Jeśli problem nie ustąpi, wezwać wykwalifikowanego elektryka. Nie otwierać silnika samodzielnie.

Jak konserwować przecinarkę TR 202?

Regularnie czyścić urządzenie, szczególnie pompę wodną, miskę, silnik i kołnierze tarczy. Sprawdzać dokręcenie śrub. Urządzenie nie wymaga smarowania dzięki samosmarującym się łożyskom.

Jak transportować przecinarkę?

Przed transportem usunąć tarczę, opróżnić miskę z wodą, zabezpieczyć głowicę tnącą pokrętłem, złożyć nogi. Można zamontować kółka transportowe dla łatwiejszego przemieszczania.

Jaka jest maksymalna długość cięcia?

Maksymalna długość cięcia wynosi 650 mm dla płytek o wymiarach do 600 x 600 x 20 mm i wadze poniżej 15 kg.

Czy można ciąć pod kątem?

Tak, głowicę tnącą można przechylać w zakresie 0-45°. Maksymalna głębokość cięcia pod kątem 45° wynosi 10 mm.

Gdzie znaleźć części zamienne?

Części zamienne można zamówić u lokalnego dystrybutora lub bezpośrednio u producenta Saint-Gobain Abrasives. Przy zamówieniu podaj numer seryjny, kod części, dokładne oznaczenie i adres dostawy.

INSTRUKCJA OBSŁUGI TR 202 Norton Clipper

Tłumaczenie oryginalnej instrukcji

Deklaracja zgodności

Niżej podpisany producent:

SAINT - GOBAIN ABRASIVES S.A.

190, BD J.F. KENNEDY

L- 4930 BASCHARAGE

Oświadcza, że niniejszy produkt:

Przecinarka do płytek (kod):

TR 202 230V (70184601106)

TR 202 115V (70184601107)

TR 202 230V UK (70184601108)

jest zgodny z poniższymi dyrektywami:

• Dyrektywą maszynową 2006/42/WE
• Dyrektywą niskonapięciową 2014/35/WE
- DYREKTYWA 2014/30/WE DOTYCZĄCĄ KOMPATYBILNOŚCI ELEKTROMAGNETYCZNEJ
• Dyrektywą 2000/14/WE dotyczącą emisji hałasu
oraz normą europejską:

- EN 12418 – Przecinarki do materiałów ceramicznych i kamienia stosowane na placu budowy - Bezpieczeństwo

Deklaracja dotyczy urządzeń o numerze seryjnym:

1601xxxxxxx

Miejsce przechowywania dokumentacji technicznej:

Saint-Gobain Abrasives 190, Bd. J. F. Kennedy 4930 BASCHARAGE, LUKSEMBURG

W przypadku konwersji lub modyfikacji produktu bez uzyskania zgody niniejsza deklaracja zgodności traci ważność.

Bascharage, Luksemburg, 04.01.2016 r.

Olivier Plenert, dyrektor wykonawczy.

TR 202 INSTRUKCJA OBSŁUGI

1 PODSTAWOWA INSTRUKCJA BEZPIECZEŃSTWA 4

1.1 Oznaczenia bezpieczeństwa 5

1.2 Płytka znamionowa 6

1.3 Instrukcja bezpieczeństwa dotycząca poszczególnych etapów roboczych 6

2 OPIS URZADZENIA 8

2.1 Opis skrócony 8

2.2 Zastosowanie 8

2.3 Układ 8

2.4 Dane techniczne 10

2.5 Oświadczenie dotyczące poziomu wibracji 11

2.6 Oświadczenie dotyczące emisji hałasu 12

3 MONTAŻ I ODBIÓR KOMISY JNY 13

3.1 Montaż nóg 13

3.2 Montaż uchwytów 13

3.3 Głowica tnąca 13

3.4 Montaż systemu chłodzącego 14

3.5 Kółka transportowe 14

3.6 Montaż narzędzi 15

3.7 Połączenia elektryczne 16

3.8 Montaż prowadnicy 16

3.9 System chłodzenia woda 16

3.10 Uruchomienie urządzenia 17

4 TRANSPORT I MAGAZYNOWANIE 18

4.1 Zabezpieczenie na czas transportu 18

4.2 Magazynowanie urządzenia 18

5 OBSŁUGA URZADZENIA 19

5.1 Teren pracy 19

5.2 Cięcie 19

5.3 Ogólne zalecenia dotyczące cięcia 19

6 KONSERWACJA I SERWISOWANIE 20

7 AWARIE: PRZYCZYNY I ROZWIAZANIA 21

7.1 Procedura wyszkuwania usterek 21

7.2 Wykrywanie i usuwanie usterek 21

7.3 Schemat obwodów elektrycznych 22

7.4 Obsługa klienta 23

1 PODSTAWOWA INSTRUKCJA BEZPIECZEŃSTWA

Przecinarka TR 202 jest zaprojektowana wyłącznie do cięcia płytek przy pomocy tarcz diamentowych NORTON, głównie na placach budów.

Zastosowania odbiegające od wytycznych producenta będą uznawane za naruszenie przepisów.

Producent nie ponosi odpowiedzialności za jakiekolwiek wynikające z tego tytułu uszkodzenia. Całe ryzyko ponoszone będzie w pełni przez użytkownika. Przestrzeganie instrukcji obsługi oraz zgodność z wymaganiami kontroli i obsługi technicznej uznawane są za ujęte w ramach użytkowania zgodnego z przepisami.

1.1 Oznaczenia bezpieczeństwa

Istotne ostrzeżenia i zalecenia umieszczone na urządzeniu mają formę symboli. Na urządzeniu umieszczono poniższe oznaczenia:

Należy zapoznać się z instrukcją obsługi

Niezbędne stosowanie ochrony słuchu

Niezbędne stosowanie ochrony rąk

Niezbędne stosowanie ochrony oczu

Kierunek obrotu tarczy

Uwaga: ryzyko przecięcia

1.2 Płytka znamionowa

Na płytce umieszczonej na urządzeniu znajdują się bardzo ważne informacje:

1.3 Instrukcja bezpieczeństwa dotycząca poszczególnych etapów roboczych

Przed rozpoczęciem pracy

• Przed rozpoczęciem pracy należy zapoznać się ze środowiskiem roboczym w miejscu użytkowania. Środowisko robocze obejmuje: przeszkody znajdujące się na obszarze roboczym i manewrowym, twardość podłoża, niezbędne zabezpieczenie w zakładzie związane z publicznymi przejazdami oraz dostęp do pomocy w razie wypadków.
• Ustawić urządzenie na równym, twardym i stabilnym podłożu!
• Regularnie sprawdzać poprawne mocowanie tarczy.
• Natychmiast usuwać uszkodzone lub mocno zużyte tarcze, gdyż podczas rotacji zagrażają operatorowi.
• Materiał przeznaczony do cięcia musi zostać zabezpieczony na wózku przenośnika, aby zapobiec niespodziewanemu przesunięciu się materiału podczas cięcia.
• Cięcia dokonywać wyłącznie przy założonej osłonie tarczy.
• W urządzeniu instalować wyłącznie tarcze diamentowe NORTON z obrzeżem ciągłym! Stosowanie innych narzędzi może doprowadzić do uszkodzenia urządzenia!
• Proszę dokładnie zapoznać się ze specyfikacją tarcz w celu wybrania właściwego narzędzia dla danej aplikacji.
• Proszę zwrócić szczególną uwagę na zastosowanie okularów ochronnych BS2092 wynikające z określonych Procesów Nr 8 Rozporządzenia w sprawie ochrony oczu z 1974 roku, Rozporządzenie 2(2) Część 1. Ponadto należy stosować inne środki bezpieczeństwa zgodnie z symbolami podanymi na urządzeniu, a także zakładać maskę przeciwpyłową podczas cięcia na sucho.

Urządzenie zasilane elektrycznie

• Przed rozpoczęciem jakichkolwiek prac konserwacyjnych zawsze należy wyłączyć urządzenie i odłączyć je od głównego źródła zasilania.
• Wszystkie połączenia elektryczne muszą być zabezpieczone, aby wyeliminować ryzyko kontaktu przewodów z rozpyłoną wodą lub wilgocią.
• Podczas użytkowania urządzenia wraz z wodą, należy KONIECZNIE uziemić urządzenie w odpowiedni sposób. W razie wątpliwości instalacja powinna zostać sprawdzona przez wykwalifikowanego elektryka.
• W nagłym wypadku urządzenie można wyłączyć naciskając czerwony przycisk (0).
• W przypadku awarii urządzenia lub jego zatrzymania bez wyraźnego powodu, urządzenie należy odłączyć od głównego źródła zasilania. Inspekcji urządzenia może dokonać tylko wykwalifikowany elektryk.

2 OPIS URZĄDZENIA

Wszelkie modyfikacje, które mogą doprowadzić do zmiany pierwotnej charakterystyki urządzenia, mogą być dokonywane wyłącznie przez przedsiębiorstwo Saint-Gobain Abrasives, które potwierdzi, iż urządzenie jest nadal zgodne z przepisami bezpieczeństwa.

2.1 Opis skrócony

Przecinarka TR 202 została zaprojektowana z myślą o wytrzymałości i wysokiej wydajności. Urządzenie jest przeznaczone do przecinania wielu rodzajów płytek na sucho i mokro.

Tak samo, jak w przypadku innych produktów NORTON CLIPPER, operator natychmiast doceni dbałość o szczegóły i jakość materiałów zastosowanych w konstrukcji urządzenia. Urządzenie wraz ze wszystkimi elementami montowane jest zgodnie z wysokimi normami zapewniającymi długi okres użytkowania przy minimalnej konserwacji.

2.2 Zastosowanie

Urządzenie jest przeznaczone do przecinania na mokro wielu rodzajów płytek, materiałów budowlanych i wyrobów ogniotrwałych. Nie jest przeznaczone do cięcia drewna, metalu ani jakichkolwiek innych materiałów.

Rama (1)

Rama wykonana ze stali i aluminium zapewnia odpowiednią sztywność i wytrzymałość konstrukcji. 4 rozkładane nogi gwarantują stabilność podczas pracy.

Głowica tnąca (2)

Precyzyjnie kierowana aluminiowa konsola. Konsola składa się z silnika elektrycznego, prowadnic i osłony tarczy. Głowicę można przechylać umożliwiając cięcie pod kątem do 45°.

Osłona tarczy (3)

Układ osłony tarczy obsługujący tarcze o maksymalnej średnicy 200 mm jest szczelnie zamknięty, ale zewnętrzną pokrywę można zdjąć, aby przeprowadzić prace konserwacyjne lub wymienić tarczę. Osłona zapewnia operatorowi maksymalną ochronę i zwiększoną widoczność elementu obrabianego. Do zabezpieczenia kołnierza mocującego służy sześciokątna nakrętka (gwintowana w lewo).

System chłodzenia woda (4)

System chłodzenia obejmuje:

• Zatapialną elektryczną pompę wodną.
• Rurę ssącą z tworzywa sztucznego dostarczającą wodę z miski do głowicy tnącej.
• Zdejmowaną plastikową miskę umieszczoną pod stołem, która zapobiega nadmiernej utracie wody.
• Dyszę wodną umieszczoną na obudowie, która zapewnia odpowiedni przepływ wody na tarczy.

Silnik elektryczny (5)

Silnik jednofazowy o mocy 900 W. Do uruchamiania i wyłączania urządzenia służy przełącznik z czerwonym i zielonym przyciskiem. Czerwony przycisk jest również wyłącznikiem awaryjnym.

2.4 Dane techniczne

Moc	900 W (1,2 Hp)
Napięcie zasilające	230 V 1~
Bezpiecznik / Generator	16A / 3 kVA
Średnica tarczy i otworu	200 x 25,4mm
Wymiary (dł. x szer. x wys.)	930 x 470 x 1200mm
Wymiary opakowania	1020 x 490 x 465mm
Waga	35 kg
Głowica wychylna	0 - 45°
Maks. głębokość cięcia pod kątem 90° / 45°	15mm / 10mm
Maks. długość cięcia	650mm
Wymiary stołu	810 x 470mm
Prędkość obrotowa (obr./min)	2950 min -1
Wibracje dłoni/ramienia	< 2,5 m/s 2
Poziom mocy akustycznej / ciśnienia akustycznego	80 dB (A) / 72 dB (A)

2.5 Oświadczenie dotyczące poziomu wibracji

Deklarowane wartości emisji wibracji są zgodne z normą EN 12096.

UrządzenieModel / kod	Zmierzona wartość emisji wibracji w m/s2	Niepewność Km/s2	Użyte narzędzieModel / kod
TR202:701846011067018460110770184601108	<2,5	0,5	Clipper Super Gres XT

• Poziom wibracji jest niższy i nie przekracza 2,5 m/s ² .
• Wartości zostały określone w oparciu o procedurę opisaną w normie EN 12418.
• Pomiary zostały wykonane na nowych urządzeniach. Rzeczywiste wartości mogą być różne w zależności od warunków miejsca pracy, i obejmują takie czynniki jak:

Rodzaj materiałów poddawanych obróbce
Stopień zużycia urządzenia
Brak konserwacji
Niewłaściwe narzędzia stosowane podczas pracy
Narzędzia w kiepskim stanie
Niewykwalifikowany operator

Ltd.

- Czas narażenia na działanie wibracji jest oparty na wydajności pracy (w odniesieniu do adekwatności urządzenie / narzędzie / obrabiany materiał / operator)

Podczas dokonywania oceny ryzyka spowodowanego wibracją dłoni-ramienia, należy uwzględnić efektywne wykorzystanie urządzenia z określoną mocą urządzenia podczas pełnego dnia pracy; często okazuje się, że efektywne wykorzystanie czasu wynosi około 50% całkowitego czasu pracy. Należy oczywiście wziąć pod uwagę przerwy w pracy, podawanie wody, przygotowanie stanowiska pracy, czas potrzebny do przeniesienia urządzenia, montaż tarczy...

2.6 Oświadczenie dotyczące emisji hałasu

Deklarowane wartości emisji hałasu są zgodne z normą EN ISO 11201 oraz NF EN ISO 3744.

UrządzenieModel / kod	Poziom ciśnienia akustycznego LPeq EN ISO 11201	Niepewność K (Poziom ciśnienia akustycznego LPeq EN ISO 11201)	Poziom mocy akustycznej LWeq NF EN ISO 3744	Niepewność K (Poziom mocy akustycznej LWeq NF EN ISO 3744)
TR202:701846011067018460110770184601108	79 dB(A)	2,5 dB(A)	71 dB(A)	4 dB(A)

• Wartości zostały określone w oparciu o procedurę opisaną w normie EN 12418.
• Pomiary zostały wykonane na nowych urządzeniach. Rzeczywiste wartości mogą być różne w zależności od warunków miejsca pracy, i obejmują takie czynniki jak:

➢ Stopień zużycia urządzenia
➢ Brak konserwacji
Niewłaściwe narzędzia stosowane podczas pracy
Narzędzia w kiepskim stanie
Niewykwalifikowany operator

Ltd.

- Zmierzone wartości odnoszą się do operatora podczas normalnego użytkowania urządzenia, zgodnie z opisem zawartym w instrukcji.

3 MONTAŻ I ODBIÓR KOMISYJNY

Urządzenie jest dostarczane w stanie kompletnym i jest gotowe do eksploatacji po zamocowaniu tarczy diamentowej oraz po podłączeniu do odpowiedniego źródła zasilania.

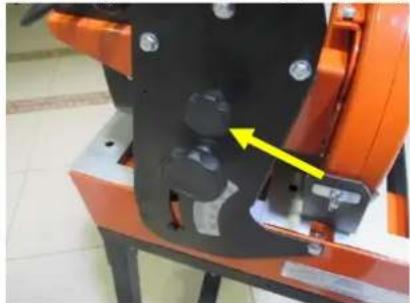

3.1 Montaż nóg

- Unieść przecinarkę z jednej strony i rozłożyć nogi nie wyposażone w kółka transportowe. Unieść przecinarkę z drugiej strony i rozłożyć nogi wyposażone w kółka transportowe.

- Zablokować ramię blokujące i dokręcić pokrętło, aby nie dopuścić do złożenia się nóg podczas pracy.

- Aby zwiększyć komfort eksploatacji, zamontować dwa uchwyty z boku urządzenia za pomocą śrub i nakrętek.

- Zamontować uchwyt głowicy tnącej za pomocą dwóch śrub.

- Aby użytkowanie urządzenia było możliwe, trzeba odblokować głowicę tnącą. W tym celu odkręcić pokrętło utrzymujące głowicę we właściwej pozycji podczas transportu.

3.4 Montaż systemu chłodzącego

- Zamocować przewód doprowadzający wodę wzdłuż szyny głowicy tnącej.

- Zamontować pompę i korek spustowy.

3.5 Kółka transportowe

- Aby łatwo przesuwać urządzenie, należy przykręcić kółka do dolnej części nóg, naprzeciwko uchwytów, za pomocą śrub motylkowych.

W urządzeniu TR 202 można stosować wyłącznie tarcze NORTON o średnicy 230 mm. Wszystkie narzędzia należy wybierać uwzględniając ich maksymalną dozwoloną prędkość cięcia w odniesieniu do maksymalnej dozwolonej prędkości obrotowej urządzenia. Przed montażem nowej tarczy należy wyłączyć urządzenie i odłączyć je od głównego źródła zasilania.

W celu zamontowania nowej tarczy należy:

- Odkręcić 3 śruby mocujące zewnętrzną pokrywę osłony tarczy za pomocą śrubokrętu krzyżakowego dostarczonego wraz z przecinarką TR 202.

- Odkręcić nakrętkę sześciokątną na wale tarczy utrzymującą zdejmowany kołnierzewnętrzny za pomocą klucza 18 mm dostarczonego wraz z przecinarką.

• Zdjąć kołnierz zewnętrzny.
• Wyczyścić kołnierze i wał tarczy oraz sprawdzić, czy elementy nie są zużyte.
• Zamontować tarczę na trzpieniu upewniając się, że kierunek obrotu tarczy jest właściwy (zgodny ze strzałką na osłonie tarczy). Niewłaściwy kierunek obrotu powoduje szybkie stępienie tarczy.
• UWAGA: Średnica otworu tarczy musi dokładnie odpowiadać średnicy wału tarczy. Pęknięty lub uszkodzony otwór stanowi zagrożenie dla operatora i urządzenia.
  • Zamontować kołnierz.
• Dokręcić nakrętkę sześciokątną za pomocą klucza 18 mm.
• Założyć zewnętrzną pokrywę osłony tarczy i dokręcić 3 śruby mocujące za pomocą śrubokrętu krzyżakowego.

UWAGA: średnica otworu tarczy musi dokładnie odpowiadać średnicy wału tarczy. Pęknięty lub uszkodzony otwór stanowi zagrożenie dla operatora i urządzenia.

3.7 Połączenia elektryczne

Sprawdzić, czy

• Napięcie/fazy zgodne są z informacjami określonymi na płytce znamionowej silnika.
• Dostępne zasilanie jest uziemione zgodnie z przepisami bezpieczeństwa.
• Przewody łączące posiadają przekrój równy co najmniej 2,5mm ² na fazę.

3.8 Montaż prowadnicy

Prowadnica ukośna

• Ułożyć kątownik na prowadnicy.
• Przykręcić kątownik do prowadnicy. Nie dokręcać śrub do oporu.
• Umieścić moduł w rowku znajdującym się z boku układu przesuwnego.
• Ustawić wymaganą szerokość cięcia i dokręcić śruby.

Prowadnica boczna

• Położyć prowadnicę na stole.
• Lekko dokręcić za pomocą dwóch pokręteł.
• Przesunąć prowadnicę, aby wyregulować linię cięcia.
• Mocno dokręcić oba pokrętła.

3.9 System chłodzenia woda

• Napelnić przecinarkę TR 202 czystą wodą do wysokości 1cm od górnej krawędzi miski. Pompa uruchamia się wraz z silnikiem.
• Upewnić się, że woda dostarczana jest w wystarczającej ilości, gdyż niewystarczająca ilość wody może spowodować przedwczesną awarię diamentowej tarczy.
• Pompa wodna nie może nigdy pracować bez wody. Zawsze należy upewnić się, że w misce znajduje się wystarczająca ilość wody i w razie potrzeby uzupełnić wodę.
  • W przypadku mrozu usunąć wodę z systemu chłodzenia woda.

3.10 Uruchomienie urządzenia

Podłączyć urządzenie do źródła zasilania. Aby uruchomić urządzenie, nacisnąć zielony przycisk na przełączniku. Aby wyłączyć urządzenie, nacisnąć czerwony przycisk. Jest to również wyłącznik awaryjny.

4 TRANSPORT I MAGAZYNOWANIE

Aby bezpiecznie transportować przecinarkę TR 202, należy przestrzegać poniższych instrukcji.

4.1 Zabezpieczenie na czas transportu

Przed transportem urządzenia zawsze usunąć tarczę i opróżnić miskę z wodą. Zabezpieczyć głowicę tnącą na szynie za pomocą pokrętła. Złożyć nogi.

4.2 Magazynowanie urządzenia

W przypadku długiego okresu postoju, należy wykonać następujące kroki:

• Dokładnie wyczyścić urządzenie
- Opróżnić instalację wodną
- Wyjąć pompę wodną z miski i dokładnie ją oczyścić.

Urządzenie należy przechowywać w czystym i suchym pomieszczeniu zapewniającym stałą temperaturę.

5 OBSŁUGA URZĄDZENIA

Niniejsza część instrukcji poświęcona jest zagadnieniom dotyczącym bezpiecznej i prawidłowej eksploatacji.

5.1 Teren pracy

5.1.1 Ustawianie urządzenia na podłożu

• Usunąć z obszaru wszystko, co może utrudnić procedurę roboczą.
• Upewnić się, że obszar jest odpowiednio oświetlony.
• Zastosować wytyczne producenta dotyczące podłączenia do zasilania.
• Rozmieścić przewody elektryczne w taki sposób, aby nie dopuścić do ich uszkodzenia przez urządzenie.
• Upewnić się, że operator posiada ciągły i właściwy widok na obszar roboczy, dzięki czemu może podjąć odpowiednie działania w dowolnym momencie podczas procedury roboczej.
• Nie dopuszczać pozostałych pracowników do obszaru roboczego, aby zapewnić bezpieczną pracę.

5.1.2 Obszar wymagany do obsługi i konserwacji

Z przodu pozostawić 2 m, a wokół urządzenia 1,5 m wolnej przestrzeni ze względu na potrzeby eksploatacyjne i konserwacyjne przecinarki TR 202.

5.2 Cięcie

Aby prawidłowo obsługiwać przecinarkę TR 202, umieścić jedną dłoń na głowicy tnącej, a drugą ręką przytrzymywać przecinany materiał, aby nie dopuścić do zatrzymania posuwu. Ręce zawsze trzymać z dala od obracającej się tarczy.

5.3 Ogólne zalecenia dotyczące cięcia

• Urządzenie służy do przecinania materiałów o maksymalnym rozmiarze 600 x 6000 x 20 mm i wadze poniżej 15 kg.
• Przed rozpoczęciem pracy upewnić się, że narzędzia są właściwie osadzone.
• Stosować właściwe narzędzia zalecane przez producenta w zależności od materiału poddawanego obróbce, procedur roboczych (cięcie na mokro) i wymaganej efektywności.
• Upewnić się, że w misce znajduje się wystarczająca ilość wody.
• Do przecinania używać wyłącznie tarcz diamentowych NORTON CLIPPER. Stosowanie innych narzędzi może doprowadzić do uszkodzenia urządzenia.
• Nie eksploatować nadmiernie silnika. Urządzenie nie jest przeznaczone do ciągłej eksploatacji.

6 KONSERWACJA I SERWISOWANIE

Aby zapewnić długotrwałą jakość cięcia przy użyciu urządzenia TR 202, proszę stosować poniższy harmonogram konserwacji.

		Przed rozpoczęiem pracy	Podczas zmiany narzędzia	Koniec dnia lub częściej w razie potrzeby	Podczas awarii	Po uszkodzeniu
Całe urządzenie	Oględziny (zagadnienia ogólne, wodoszczelność)
	Oczyścić
Kołnierz i elementy mocowania tarczy	Oczyścić
Wentylatory chłodzące silnik	Oczyścić
Miska do wody	Oczyścić
Obudowa silnika	Oczyścić
Nakrętki i śruby, które można dosięgnąć	Dokręcić
Pompa wodna	Oczyścić

Konserwacja urządzenia

Konserwację przeprowadzać zawsze po odłączeniu urządzenia od źródła zasilania.

Smarowanie

TR 202 posiada samosmarujące się łożyska. Dlatego urządzenie nie wymaga smarowania.

Czyszczenie urządzenia

Okres eksploatacji urządzenia będzie dłuższy, jeśli po każdym dniu pracy będzie dokładnie czyszczone; szczególnie dotyczy to pompy wodnej, miski do wody, silnika i kołnierzy tarczy.

7 AWARIE: PRZYCZYNY I ROZWIAZANIA

7.1 Procedura wyszukiwania usterek

W przypadku wystąpienia jakichkolwiek awarii podczas eksploatacji, wyłączyć urządzenie i odłączyć je od źródła zasilania. Wszelkie prace obejmujące instalację elektryczną lub zasilanie urządzenia wykonywać może jedynie wykwalifikowany elektryk.

7.2 Wykrywanie i usuwanie usterek

Problem	Prawdopodobna przyczyna	Rozwiązanie
Silnik nie pracuje	Brak zasilania	Sprawdzić zasilanie elektryczne (na przykład bezpiecznik)
	Zbyt mały przekrój przewodu połączeniowego	Zmienić przewód połączeniowy
	Wadliwy przewód połączeniowy	Zmienić przewód połączeniowy
	Wadliwy przełącznik	UWAGA: ten problem może rozwiązać jedynie wykwalifikowany elektryk
	Wadliwy silnik	Wymienić silnik lub skontaktować się z producentem
Silnik zatrzymuje się podczas cięcia, lecz można go ponownie uruchomić po krótkim czasie (zabezpieczenie przeciążeniowe)	Zbyt szybki skok cięcia	Ciąć powoli
	Stępiona lub wypolerowana tarcza	Naostrzyć tarczę za pomocą kamienia szlifierskiego
	Wadliwa tarcza	Wymienić tarczę
	Niewłaściwa specyfikacja tarczy do danego zastosowania	Wymienić tarczę
Brak wody na tarczy	Niewystarczająca ilość wody w misce	Uzupełnić wodę w misce
	Instalacja wodna jest zablokowana	Oczyścić instalację wodną
	Pompa wodna nie pracuje	Wymienić pompę

7.3 Schemat obwodów elektrycznych

7.4 Obsługa klienta

W przypadku zamawiania części zamiennych, proszę określić:

• Numer seryjny (7 cyfr).
• Kod części.
• Dokładne oznaczenie.
• Wymaganą liczbę części.
• Adres dostawy.

- Jasno określić wymagany sposób transportu, np. „ekspres” lub „lotniczy”. Bez wyraźnych wytycznych wyłąmy części transportem, który uznamy za najbardziej odpowiedni, lecz niekoniecznie będzie to najszybszy sposób.

Jasne wytyczne pozwolą uniknąć problemów i pomyłek w dostawach.

W razie wątpliwości, proszę przesłać nam wadliwą część.

W przypadku reklamacji gwarancyjnych, dana część musi zawsze zostać zwrócona w celu dokonania stosownej oceny.

Części zamienne do silnika można zamówić u producenta silnika lub u dealera, co często okazuje się szybszym i tańszym rozwiązaniem.

Urządzenie zostało wyprodukowane dla: Saint-Gobain Abrasives S.A.

190, Bd J.F.Kennedy

L- 4930 BASCHARAGE

Wielkie Księstwo Luksemburga

Tel.: [phone]

Obsługę gwarancyjną i wsparcie techniczne można uzyskać u lokalnego dystrybutora, u którego można również zamówić urządzenia, części zamienne i elementy zużywalne:

SAINT-GOBAIN ABRASIVES NV/SA INDUSTRIELAAN 129 1070 ANDERLECHT / BRUSSEL BELGIUM TEL: [phone] FAX: [phone]

SAINT-GOBAIN ABRASIVES, S.R.O. POČERNICKÁ 272/96, MALEŠICE 108 00 PRAHA 10 CZECH REPUBLIC TEL: [phone] FAX: [phone]

SAINT-GOBAIN ABRASIVES A/S ROBERT JACOBSENS VEJ 62A 2300 K∅BENHAVN S DENMARK TEL: [phone]

PO BOX 643706 FORTUNE TOWER OFFICE 2106 JLT BLOCK C (NEXT TO METRO STATION) JUMEIRA LAKE TOWER, DUBAI UNITED ARAB EMIRATES TEL: [phone] FAX: [phone]

SAINT-GOBAIN ABRASIFS RUE DE L'AMBASSADEUR - B.P.8 78 702 CONFLANS CEDEX FRANCE TEL: [phone] FAX: [phone]

SAINT-GOBAIN ABRASIVES GMBH BIRKENSTRASSE 45-49 D-50389 WESSELING GERMANY TEL: [phone] [phone] [phone] FAX: [phone] [phone] [phone] FÜR DEN FACHHANDEL ÖSTERREICH TEL: [phone]

SAINT-GOBAIN ABRASIVES KFT. 1225 BUDAPEST BÁNYALÉG U. 60/B. HUNGARY TEL: [phone] FAX: [phone]

SAINT-GOBAIN ABRASIVI S.P.A VIA PER CESANO BOSCONE 4 I-20094 CORSICO MILANO ITALY TEL: [phone] FAX: [phone]

SAINT-GOBAIN ABRASIVES S.A. 190 RUE J.F. KENNEDY L-4930 BASCHARAGE GRAND DUCHE DE LUXEMBOURG TEL: [phone] FAX: [phone] NO. VERT (FRANCE) 0800 906 903

SAINT-GOBAIN ABRASIFS, S.A. 2 ALLÉE DES FIGUIERS AIN SEBAÀ - CASABLANCA MOROCCO TEL: [phone] FAX: [phone]

SAINT-GOBAIN ABRASIVES BV GROENLOSEWEG 28 7151 HW EIBERGEN P.O. BOX 10 7150 AA EIBERGEN THE NETHERLANDS TEL: [phone] FAX: [phone]

SAINT-GOBAIN ABRASIVES AS POSTBOKS 11, ALNABRU, 0614 OSLO BROBEKKVEIEN 84, 0582 OSLO NORWAY TEL: [phone] FAX: [phone]

SAINT-GOBAIN HPM POLSKA SP. Z 0.0. UL. NORTON 1 62-600 KOLO POLAND TEL: [phone] FAX: [phone]

SAINT-GOBAIN ABRASIVOS, L. DA ZONA INDUSTRIAL DA MAIA I-SECTOR VIII, NO. 122 APARTADO 6050 4476 - 908 MAIA PORTUGAL TEL: [phone] FAX: [phone]

SAINT-GOBAIN GLASS BUSINESS UNIT ABRASIVI PUNCT DE LUCRU: LOC.VETIS, JUD. SATU MARE 447355 STR. CAREIULUI 11 PARC INDUSTRIAL RENOVATIO ROMANIA TEL: [phone] FAX: [phone]

SG HPM RUS 58, F. ENGELS STR. STROENIE 2 105082 MOSCOW RUSSIA TEL: [phone] FAX: [phone]

SAINT-GOBAIN ABRASIVES (PTY) LTD 2 MONTEER ROAD ISANDO 1600 P.O. BOX 67 SOUTH AFRICA TEL: [phone] FAX: [phone]

SAINT-GOBAIN ABRASIVOS, S.A. CTRA. DE GUIPÚZCOA, KM. 7,5 E-31195 BERRIOPLANO (NAVARRA) SPAIN TEL: [phone] FAX: [phone]

SAINT-GOBAIN ABRASIVES AB BOX 495 SE-191 24 SOLLENTUNA SWEDEN TEL: [phone] FAX: [phone]

SAINT-GOBAIN INOVATIF MALZEMELER VE AŞINDIRICI SAN. TIC. A.Ş. GOLD PLAZA, ALTAY ÇEŞME MAHALLESI, ÖZ SOKAK, NO:1 34843 MALTEPE-ISTANBUL, TURKEY TEL: [phone] FAX: [phone]

SAINT-GOBAIN ABRASIVES LTD. DOXEY RD STAFFORD ST16 1EA UNITED KINGDOM TEL: [phone] FAX: [phone]

www.nortonabrasives.com

Saint-Gobain Abrasives
