Typ produktu	Pralka ładowana od przodu
Pojemność	8 kg
Prędkość wirowania	800 obr./min
Wymiary (wys. × szer. × gł.)	85 × 60 × 55 cm
Waga	68 kg
Napięcie zasilania	230 V / 50 Hz
Pobór mocy	2000 W
Programy prania	Bawełna, Syntetyki, Delikatne, Ekspresowe, Płukanie, Wirowanie, Odpompowanie
Funkcje dodatkowe	Opóźniony start, Blokada przed dziećmi, Zabezpieczenie przed zalaniem, System wykrywania piany
Klasa energetyczna	D (2010/1061/UE)
Poziom hałasu (wirowanie)	76 dB(A)
Poziom hałasu (pranie)	54 dB(A)
Materiał bębna	Stal nierdzewna
Typ wyświetlacza	Cyfrowy LED
Długość węża dopływowego	1,2 m
Długość węża odpływowego	1,5 m
Klasa wirowania	C
Zużycie wody na cykl	48 l
Czyszczenie filtra	Regularne czyszczenie filtra pompy
Bezpieczeństwo	System AquaStop, zabezpieczenie przeciwprzeciążeniowe
Części zamienne dostępne	Tak, przez autoryzowane serwisy
Gwarancja	24 miesiące

Często zadawane pytania - TW-BJ80S2PL TOSHIBA

Jak prawidłowo zainstalować pralkę Toshiba TW-BJ80S2PL?

Aby zainstalować pralkę, należy umieścić ją na równej i twardej powierzchni, podłączyć wąż dopływowy do kranu z gwintem 3/4 cala, a wąż odpływowy do odpływu. Pamiętaj o zdjęciu śrub transportowych przed pierwszym uruchomieniem.

Co oznacza kod błędu E22 na wyświetlaczu?

Kod błędu E22 oznacza problem z odpompowaniem wody. Sprawdź, czy wąż odpływowy nie jest zgięty lub zatkany, oraz wyczyść filtr pompy. Jeśli problem nie ustąpi, skontaktuj się z serwisem.

Jak czyścić filtr w pralce TW-BJ80S2PL?

Odłącz urządzenie od zasilania, otwórz klapkę filtra (na dole z przodu), odkręć filtr w kierunku przeciwnym do ruchu wskazówek zegara. Wyjmij go, usuń zanieczyszczenia i opłucz pod bieżącą wodą. Wkręć filtr z powrotem i zamknij klapkę.

Jaka jest maksymalna pojemność pralki?

Pralka Toshiba TW-BJ80S2PL ma pojemność 8 kg suchego prania. Nie przekraczaj tej wagi, aby uniknąć przeciążenia i uszkodzenia bębna.

Jak używać funkcji opóźnionego startu?

Wybierz program prania, a następnie naciskaj przycisk 'Opóźniony start', aż ustawisz żądany czas opóźnienia (np. 3 godziny). Pralka uruchomi się automatycznie po upływie tego czasu. Upewnij się, że drzwiczki są zamknięte.

Pralka nie wiruje – co robić?

Sprawdź, czy nie został wybrany program bez wirowania (np. 'Płukanie i zatrzymanie'). Upewnij się, że wąż odpływowy nie jest zablokowany oraz że filtr pompy jest czysty. Jeśli problem nie ustąpi, skontaktuj się z serwisem.

Jak aktywować blokadę przed dziećmi?

Aby włączyć blokadę, naciśnij i przytrzymaj przyciski 'Temp.' i 'Start/Pauza' jednocześnie przez 3 sekundy. Na wyświetlaczu pojawi się ikona kłódki. Odblokowanie polega na ponownym przytrzymaniu tych samych przycisków.

Jaki detergent mogę stosować?

Pralka jest przystosowana do proszków, płynów i kapsułek do prania. Używaj detergentów odpowiednich do rodzaju tkaniny i temperatury. Nie przekraczaj dawek zalecanych przez producenta detergentu.

Jak często czyścić szufladkę na detergent?

Zaleca się czyszczenie szufladki co 2-3 miesiące. Wyjmij ją, umyj pod bieżącą ciepłą wodą przy użyciu szczotki, a następnie wytrzyj do sucha przed włożeniem z powrotem.

Czy można uruchomić pralkę bez wody?

Nigdy nie uruchamiaj pralki bez wody. Może to spowodować uszkodzenie grzałki i innych elementów. Upewnij się, że kran jest otwarty, a wąż dopływowy nie jest zgięty.

INSTRUKCJA OBSŁUGI TW-BJ80S2PL TOSHIBA

Zapoznaj się z instrukcją

Przed pierwszym użyciem zapoznaj się ze wszystkimi instrukcjami oraz wyjaśnieniami. Stosuj się do wszystkich przedstawionych poleceń. Zachowaj instrukcję do późniejszego użytku. W przypadku sprzedaży lub przekazania urządzenia, przekaż niniejszą instrukcję nowemu właścicielowi.

INSTRUKCJE BEZPIECZEŃSTWA

■ Instrukcje bezpieczeństwa 2

INSTALACJA

■ Opis produktu 8
Instalacja....9

DZIAŁANIE

■ Szybkie uruchomienie....13
■ Przed każdym praniem ....13
Podajnik środka piorącego....16

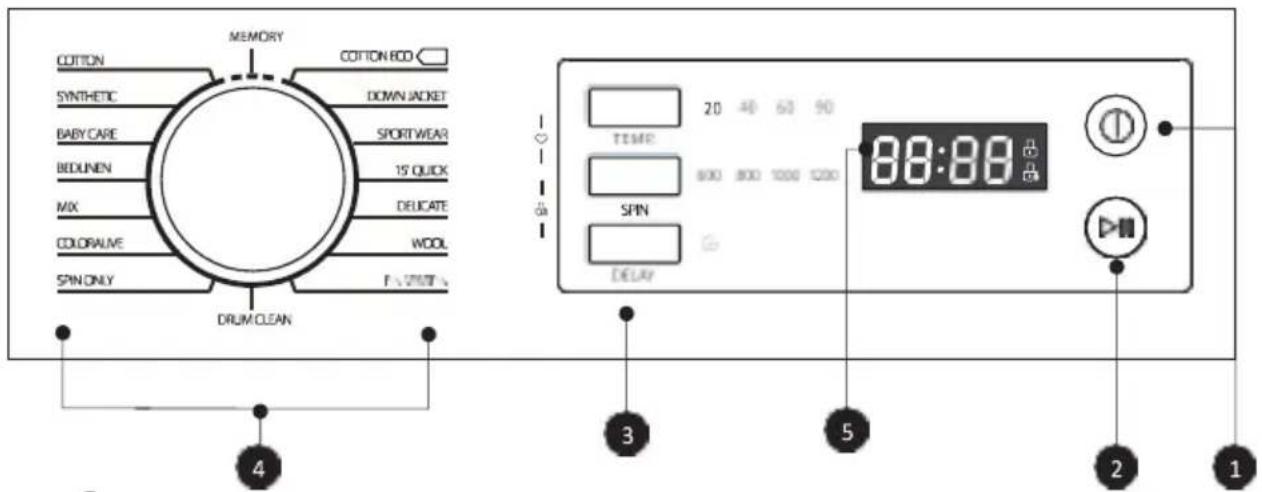

Panel sterowania....19
■ Opcje....20
Pozostałe funkcje 22
Programy....26
■ Tabela programów prania......27

KONSERWACJA

Czyszczenie i konserwacja ....30
■ Rozwiązywanie problemów....35
■ Specyfikacja techniczna ....37
Karta produktu....38

Instrukcje bezpieczeństwa

Dla własnego bezpieczeństwa należy dokładnie stosować się do informacji zawartych w niniejszej instrukcji. Pozwoli to ograniczyć zagrożenie pożarem, porażeniem prądem oraz zapobiec uszkodzeniu urządzenia, odniesieniu obrażeń, a także utraty życia. Objaśnienie symboli:

Ostrzeżenie!

Połączenie symbolu i słowa ostrzegawczego wskazuje potencjalnie niebezpieczną sytuację grożącą śmiercią lub poważnymi obrażeniami.

Uwaga!

Połączenie symbolu i słowa ostrzegawczego wskazuje potencjalnie niebezpieczną sytuację grożącą średnimi lub pomniejszymi obrażeniami lub uszkodzeniem urządzenia/zanieczyszczeniem środowiska.

Ostrożnie!

Połączenie symbolu i słowa ostrzegawczego wskazuje potencjalnie niebezpieczną sytuację grożącą nieznacznymi obrażeniami.

Ostrzeżenie!

Porażenie prądem!

- Uszkodzony przewód zasilania musi zostać wymieniony przez producenta, wyznaczonego przez

niego serwisanta lub odpowiednio wykwalifikowaną osobę, by uniknąć zagrożenia.

Należy użyć nowych przewodów dostarczonych z urządzeniem. Zabronione jest ponowne używanie przewodów uszkodzonych.

• Przed rozpoczęciem prac konserwatorskich należy odłączyć urządzenie od zasilania.
• Należy odciąć dopływ wody oraz odłączyć zasilanie po każdym użyciu. Maksymalne ciśnienie wlotowe wody w paskalach. Minimalne ciśnienie wlotowe wody w paskalach
• Aby zapewnić sobie bezpieczeństwo, należy podłączyć wtyczkę zasilania do uziemionego gniazdka 3-biegunowego. Upewnij się, że gniazdko jest dobrze uziemione.
• Podłączenia elektryczne i hydrauliczne muszą zostać wykonane przez wykwalifikowanego technika zgodnie z wytycznymi producenta oraz lokalnymi przepisami prawa.

Niebezpieczeństwo dla dzieci!

- Kraje EN: urządzenie może być obsługiwane przez dzieci od 8 roku życia oraz osoby o ograniczonych zdolnościach fizycznych, zmysłowych oraz umysłowych, nieposiadające doświadczenia w obstudze podobnych urządzeń ani wiedzy o nich, o ile działają pod opieką lub zgodnie z instrukcjami bezpiecznego użytkowania urządzenia oraz rozumieją zagrożenia wynikające z obsługi urządzenia. Urządzenie nie służy do zabawy.

INSTRUKCJE

Zabronione jest czyszczenie i konserwacja urządzenia przez dzieci bez opieki.

• Dzieci poniżej 3 roku życia przebywające w pobliżu urządzenia muszą znajdować się pod opieką dorosłych.
• Zwierzęta i dzieci mogą próbować wejść do bębna urządzenia. Przed każdym uruchomieniem sprawdź wnętrze urządzenia.

- Nie dopuść by dzieci bawiły się urządzeniem.

- Szklana część drzwiczek może nagrzewać się podczas pracy urządzenia Nie dopuszczaj dzieci ani zwierząt w pobliżu urządzenia podczas jego pracy w wilgotnych pomieszczeniach oraz pomieszczeniach, w których znajdują się gazy żrące bądź grożące wybuchem.

- Przed użyciem urządzenia usuń z niego wszelkie elementy opakowania i śruby transportowe. Ich pozostawienie grozi poważnymi uszkodzeniami urządzenia.

- Wtyczka zasilania musi znajdować się w miejscu dostępnym po instalacji.

Zagrożenie wybuchem!

- Zabronione jest pranie i suszenie rzeczy czyszczonych, pranych, nasączonych lub zamoczonych w substancjach palnych lub wybuchowych (takich jak woski, oleje, farby, benzyna, środki odtłuszczające, rozpuszczalniki, kerozyna itp.). Może to doprowadzić do ich zapłonu lub eksplozji.

• Takie rzeczy należy wcześniej dokładnie wyprać ręcznie.

Uwaga!

Instalacja urządzenia!

• Pralka przeznaczona jest wyłącznie do użytku w pomieszczeniach.
• Nie została zaprojektowana do umieszczenia w zabudowie.
• Nie wolno blokować otworów tkaninami.
• Pralki nie należy instalować w łazienice, ani wilgotnych pomieszczeniach, ani też w pomieszczeniach, w których ulatniają się żrące lub palne gazy.
• Pralka wyposażona w pojedynczy zawór wlotowy może być podłączona wyłącznie do dopływu zimnej wody. Urządzenia wyposażone w podwójne zawory wlotowe należy odpowiednio podłączyć do dopływu ciepłej i zimnej wody.
• Wtyczka zasilania musi znajdować się w miejscu dostępnym po instalacji.
• Przed użyciem urządzenia usuń z niego wszelkie elementy opakowania i śruby transportowe. Ich pozostawienie grozi poważnymi uszkodzeniami urządzenia.

Ryzyko uszkodzenia urządzenia!

• Urządzenie przeznaczone jest wyłącznie do zastosowań domowych oraz do prania rzeczy przeznaczonych do prania w pralce.
• Zabronione jest wchodzenie na urządzenie i siadanie na nim.
• Nie wolno opierać się o drzwiczki pralki.

- Podczas transportowania urządzenia należy pamiętać o:

1. Konieczności ponownego zainstalowania śrub transportowych przez wykwalifikowaną osobę przed transportem.
   2.Odprowadzeniu z urządzenia zebranej wody.
   3.Ostrożnym przenoszeniu urządzenia.
2. Nie podnoszeniu urządzenia za wystające elementy.
3. Drzwiczki urządzenia nie mogą służyć jako uchwyt podczas transportu.

- Urządzenie jest ciężkie! Zachowaj ostrożność podczas

Obstuga urządzenia!

transportu

• Nie zamykaj drzwiczek przy użyciu siły. Jeśli drzwiczki stawiają opór podczas zamykania, sprawdź czy nie są blokowane przez ubrania.
  • Zabronione jest pranie dywanów.
• Przed pierwszym praniem ubrań należy uruchomić jeden pełny program z pustym bębnem.
• Zabrania się używania palnych lub wybuchowych rozpuszczalników. Zabronione jest stosowanie benzyn oraz alkoholi w charakterze środków piorących. Prosimy o używanie wyłącznie środków przeznaczonych do pralek, szczególnie wewnątrz bębna.
• Przed praniem opróżnij kieszenie ubrań. Ostre i twarde przedmioty, np. monety, biżuteria, śrubki czy kamienie, mogą poważnie uszkodzić pralkę.
• Przed otwarciem drzwiczek upewnij się, że cała woda została odprowadzona z bębna. Jeżeli widzisz

wodę przez drzwiczki - nie otwieraj ich.

• Uważaj, by nie oparzyć się gorącą wodą odprowadzaną z pralki.
• Pod żadnym pozorem nie dolewaj ręcznie wody podczas prania.
• Po zakończeniu prania poczekaj dwie minuty zanim otworzysz drzwiczki.

Pakowanie /Stare urządzenie

To oznaczenie wskazuje, że produkt nie powinien być utylizowany z innymi odpadami domowymi na terenie UE. Aby zapobiec zanieczyszczeniu środowiska lub zagrożeniu zdrowia przez niekontrolowaną utylizację, poddaj produkt właściwej utylizacji, by odzyskać materiały wtórne .Aby zutylizować stare urządzenie, skontaktuj się z właściwym odbiorcą odpadów lub sprzedawcą urządzenia. Mają oni możliwość poddania produktu bezpiecznemu procesowi recyklingu.

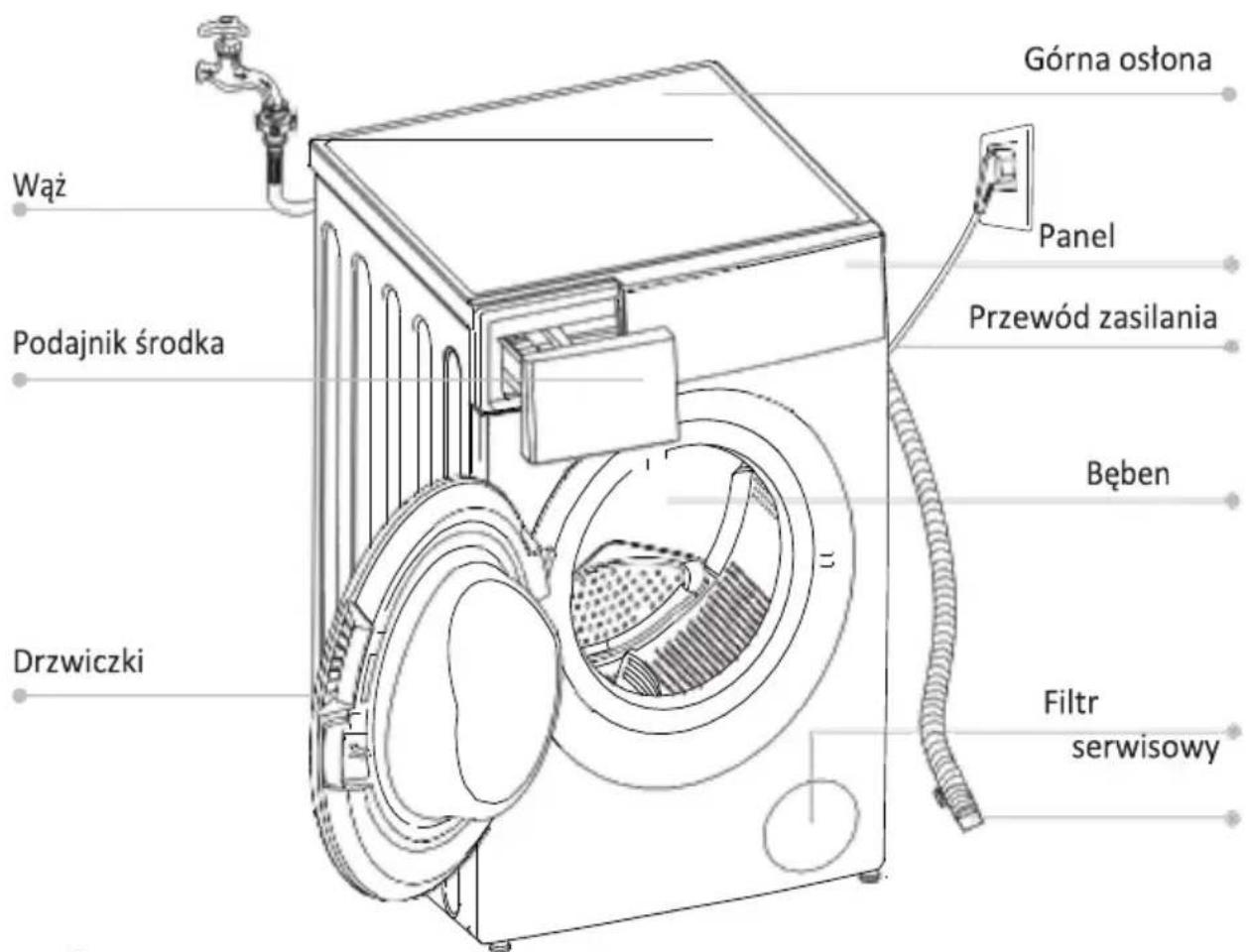

Opis produktu

Model: TWJ80S2PL, TWBJ80S2PL, TWJ90S2PL, TWBJ90S2PL

Górna ostona Wąż Podajnik środka Panel Przewód zasilania Bęben Drzwiczki Filtr serwisowy

Ostrożnie!

- Schemat linii produktowej służy wyłącznie do celów poglądowych. Jako standard należy traktować faktyczne urządzenie.

Akcesoria

Zatyczka

transport

owa

Wąż

doprowadza

nia zimnej

wody

Suport

węża

spustoweg

o (opcja)

Instrukcja

użytkownika

Panel

zabezpieczając

y przed

gryzoniami

(opcja)

Uchwyt klucza

(opcja)

Śruby (opcja)

Instalacja

Miejsce instalacji

Ostrzeżenie!

• Stabilne umiejscowienie pralki zapobiegnie jej przemieszczaniu się!
• Upewnij się, że pralka nie stoi na przewodzie zasilania.

S≥20mm

Przed zainstalowaniem pralki wybierz miejsce zgodne z poniższym opisem:

1. Twarda, sucha, płaska powierzchnia
   2.Ostonięta przed światłem słonecznym
2. Odpowiednia wentylacja
3. Temperatura w pomieszczeniu powyżej 0°C
4. Z dala od źródeł ciepła, takich jak węgiel czy gaz.

• Materiał opakowania (np. folia, styropian) może być niebezpieczny dla dzieci.
• Może grozić uduszeniem! Trzymaj materiały opakowania z dala od dzieci.

1. Usuń kartonowe i styropianowe elementy opakowania.
2. Podnieś pralkę i usuń opakowanie spod jej dołu. Upewnij się że małe piankowe trójkąty również zostały usunięte. W przeciwnym razie położ pralkę na boku i usuń je ręcznie.
3. Usuń taśmę chroniącą wąż spustowy i przewód zasilania.
4. Wyjmij wąż dopływowy z bębna.

Usuń śruby transportowe

Ostrzeżenie!

• Przed uruchomieniem pralki należy koniecznie usunąć śruby transportowe z jej tylnej ściany.
• Zachowaj śruby w bezpiecznym miejscu - będą potrzebne na wypadek transportowania pralki w przyszłości.

Usuń śruby w następujący sposób: 1. Poluzuj 4 śruby za pomocą klucza i wyciągnij je. 2. Zaślep otwory zatyczkami. 3. Zachowaj śruby do użycia w przyszłości.

• Sprawdź za pomocą poziomicy czy pralka ustawiona jest w odpowiedni sposób.
• W przypadku braku poziomicy skorzystaj z poniższej metody.

1. Wypoziomowanie boczne.

• Weź długi kij i przywiąż do jego końca sznurek. Do drugiego końca sznurka przywiąż ciężki przedmiot
• Przyłoż kij do górnej pokrywy pralki tak, by sznurek zwiśał wzdłuż jej boku. Reguluj ustawienie nóżek dopóki odległość między „a” i „b” nie będzie mniejsza niż 1 cm.

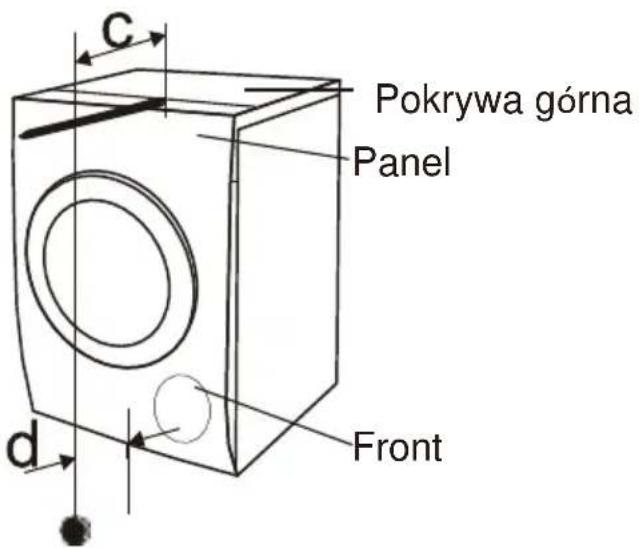

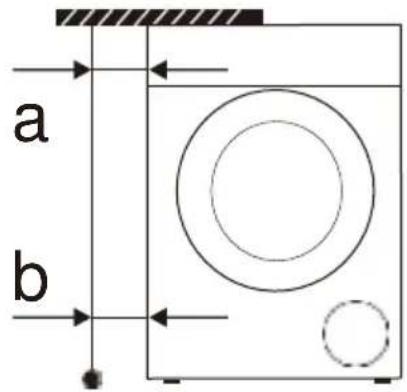

2. Wypoziomowanie frontowe

a b

- Przyłoż kij na wysokości środka panelu sterowania tak, by sznurek zwiśał przed pralką.

- Sznurek powinien zwisać 13cm od panelu pralki (c). Wyreguluj nóżki tak, by „d” wynosiło 5,5-6,5cm ("d" to odległość od sznurka do frontu pralki).

Pokrywa górna Panel Front d C

Poziomowanie pralki

Ostrzeżenie!

- Nakrętki kontrujące wszystkich śrub muszą być dokładnie dokręcone do obudowy.

1. Sprawdź czy nóżki zostały dobrze doczepione do obudowy. Jeśli nie, ustaw je w początkowym położeniu i dokręć nakrętki.
2. Poluzuj nakrętkę obracając nózką dopóki nie dotknie ona podłogi. 3. Wyreguluj nóżki i zablokuj je za pomocą klucza. Upewnij się że pralka jest stabilna.

Podnoszenie

Opuszczanie

Bloko- wanie nożki

Podłącz wąż doprowadzający wodę

Ostrzeżenie!

• Dokładnie stosuj się do instrukcji zawartych w tym rozdziale, by zapobiec wyciekom wody i uszkodzeniu pralki!
• Nie wgniataj, nie łam, nie przecinaj ani nie modyfikuj węża doprowadzania wody.

Podłącz wąż dolotowy zgodnie ze wskazówkami. Istnieją dwa sposoby podłączania rury dolotowej.

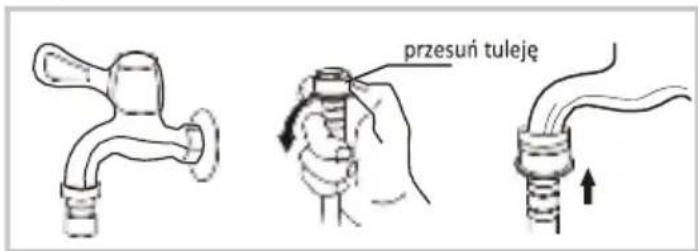

1. Podłączenie węża do zwykłego kranu.

nakrętka

Poluzuj nakrętkę obejmy i 4 śruby

Dociśnij koniec po stronie kranu do uszczelki wewnątrz zacisku i dokręć 4 śruby

przesuń tuleję 3

Wsuń tuleję, włóż wąż dolotowy w podstawę złącza

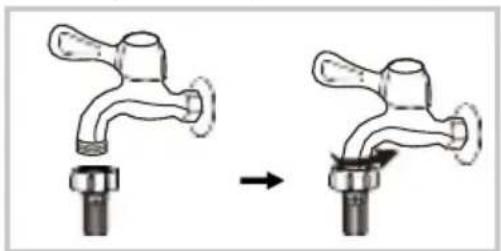

1. Podłączenie węża do kranu gwintowanego.

Gwintowany kran i wąż dolotowy

przesuń tuleję

Kran przeznaczony do pralek

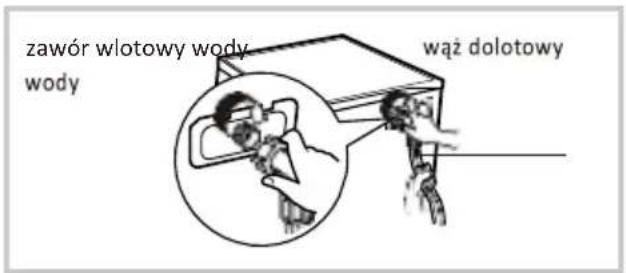

Podłącz drugi koniec rury dolotowej do zaworu wlotowego na tylnej ścianie pralki i dokładnie dokręć rurę obracając ją w prawo.

zawór wlotowy wody wody wąż dolotowy

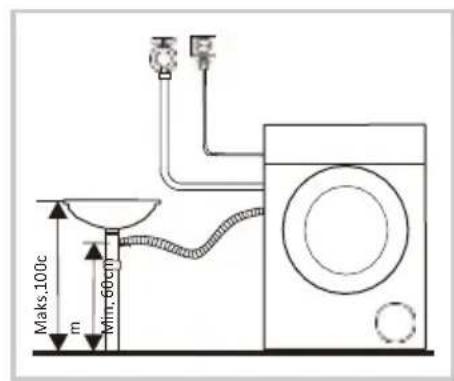

Wąż spustowy

Ostrzeżenie!

• Nie wgniataj ani nie rozciągaj węża.
• Upewnij się, że wąż jest odpowiednio ustawiony, inaczej wyciek wody może uszkodzić pralkę.

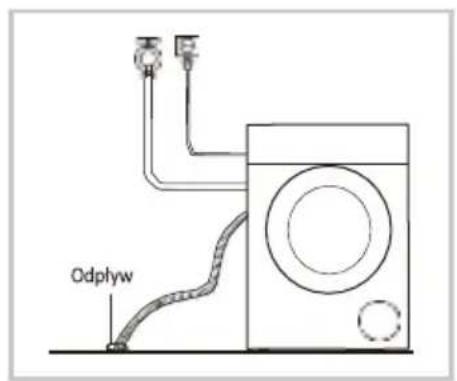

Wąż spustowy można zamocować na dwa sposoby:

1. Wsuń wąż do odpływu.

2. Podłącz wąż do rozgałęzienia rury odpływowej.

Odpływ

- Jeśli pralka wyposażona jest w uchwyt na wąż odpływowy, zainstaluj go w poniższy sposób.

• Podczas instalowania węża odpływowego zamocuj go dobrze sznurkiem.
• Jeśli wąż jest zbyt długi, nie próbuj wciskać go do pralki - spowoduje to wydawanie nietypowych hałasów.

■ Szybkie uruchomienie

Uwaga!

• Przed pierwszym praniem upewnij się, że pralka została właściwie zainstalowana.
• Przed pierwszym praniem ubrań należy wykonać jedno pranie z pustym bębnem. Zalecamy użycie programu „CZYSZCZENIE BĘBNA”.

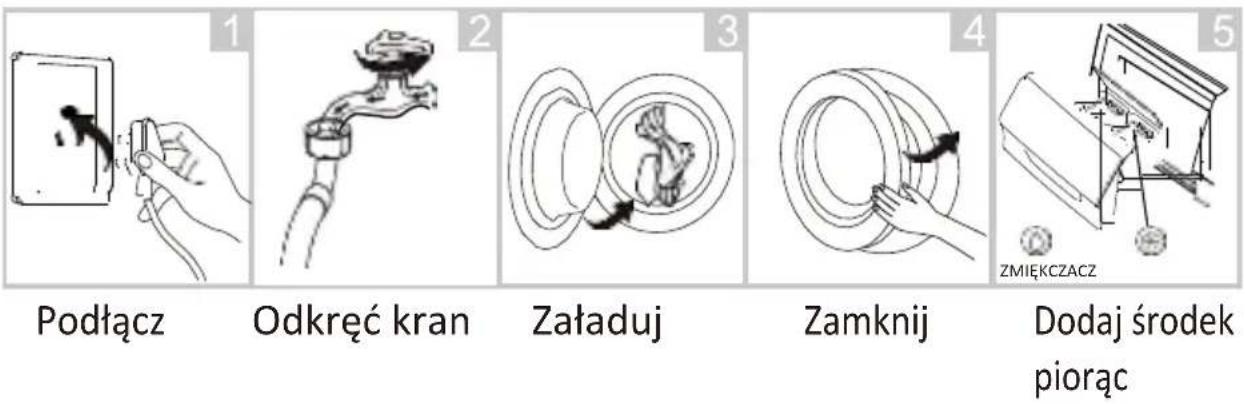

1. Przed praniem

Ostrożnie!

- Uzupełnij środek piorący lub zmiękczacz, kiedy na ekranie pokaże się komunikat „Środek piorący i zmiękczacz wyczerpane. Uzupełnij poziom!”

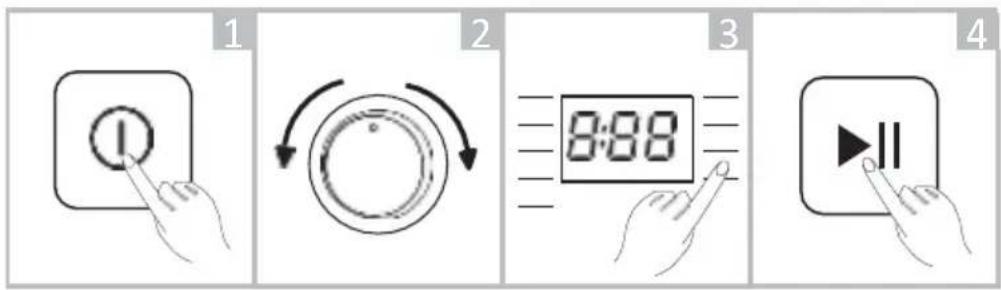

1. Pranie

1 2 3 4

Włącz
Wybierz Program Wybierz funkcje lub

2. Po praniu

Sygnał dźwiękowy lub napis "End"

■ Przed każdym praniem

• Warunki pracy pralki muszą mieścić się w zakresie(0-40)°C. Praca w temp. poniżej 0°C może uszkodzić zawór wlotowy i układ spustowy. Jeśli pralka narażona będzie na temperaturę poniżej 0°C, przed użyciem należy przemieścić ją do pomieszczenia o temperaturze pokojowej, by upewnić się, że w przewodach nie znajduje się lód.
• Prosimy o sprawdzenie etykiety środka piorącego przed rozpoczęciem prania. Używaj niepieniących się środków lub środków o obniżonym pienieniu, odpowiednich do pralek.

⚠️ Ostrzeżenie!

• Pranie pojedynczych rzeczy może wywołać alarm zbyt dużej siły odśrodkowej z powodu nierównomiernego obciążenia bębna. Dlatego też zalecamy dołożenie jednej lub dwóch rzeczy, by poprawić proces odprowadzania wody.
• Zabronione jest pranie rzeczy zamoczonych w kerozynie, benzynie, alkoholach i innych materiałach palnych.

Związ długie paski materiału, zapnij suwaki i guziki

Włóż nieduże ubrania do woreczka na pranie

Wywróć ubrania pyłące i o dłuższym włosiu na lewą stronę

Pierz osobno rzeczy o różnych fakturach

Ostrzeżenie!

• Pranie pojedynczych rzeczy może wywołać alarm zbyt dużej siły odśrodkowej z powodu nierównomiernego obciążenia bębna. Dlatego też zalecamy dołożenie jednej lub dwóch rzeczy, by poprawić proces odprowadzania wody.
• Zabronione jest pranie rzeczy zamoczonych w kerozynie, benzynie, alkoholach i innych materiałach palnych.

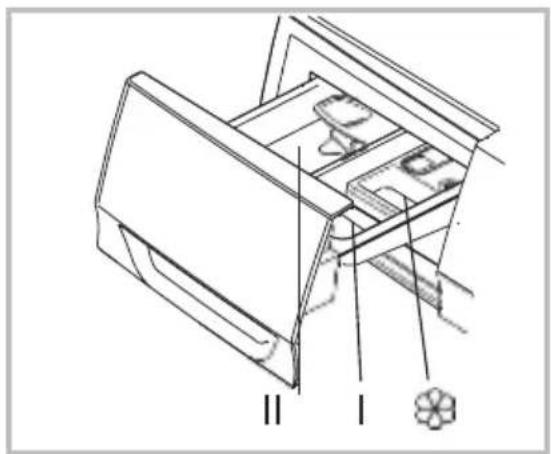

■ Podajnik środka piorącego

Model: TWJ80S2PL, TWBJ80S2PL, TWJ90S2PL, TWBJ90S2PL

Środek do prania wstępnego I Środek do prania głównego Zmiękczacz

Wysuń szufladę podajnika

Uwaga!

Środek piorący należy dodać tylko w „ przypadku I” po wybraniu prania wstępnego, jeśli model posiada taką funkcję

Program	I	II
BAWEŁNA
BAWEŁNA ECO
PRANIE 45'
POŚCIEL
WIROWANIE
CZYSZCZENIE BĘBNA

Wymagane ○ Opcjonalne

• W przypadku gęstych środków lub dodatków, zalecamy dolanie odrobiny wody w celu ich rozcieńczenia przed walaniem do podajnika środka piorącego. Uchroni to podajnik przed zatkaniem i przelaniem.
• Dobierz odpowiedni typ środka do temperatury prania, by uzyskać najlepsze wyniki, a także najniższe zużycie wody i energii.

■ Podajnik środka piorącego

Środek do prania wstępnego

Środek do prania głównego

Zmiękczacz

Płynny środek piorący

Proszek do prania

Wysuń szufladę podajnika

Ostrożnie!

• W przypadku gęstych środków lub dodatków, zalecamy dolanie odrobiny wody w celu ich rozcieńczenia przed walaniem do podajnika środka piorącego. Uchroni to podajnik przed zatkaniem i przelaniem.
• Dobierz odpowiedni typ środka do temperatury prania, by uzyskać najlepsze wyniki, a także najniższe zużycie wody i energii.

Program	I	II	☀️	Program	I	II	☀️
BAWEŁNA		●	○	BAWEŁNA ECO		●	○
SYNTETYCZNE		●	○	KURTKI		●	○
BABY CARE		●	○	SPORTOWE		●	○
POŚCIEL		●	○	SZYBKIE 15'		●	○
MIESZANE		●	○	DELIKATNE		●	○
COLOR ALIVE		●	○	WEŁNA		●	○
WIROWANIE				PŁUKANIE I WIROWANIE			○
CZYSZCZENIE BĘBNA

Wymagane ○ Opcjonalne

Panel sterowania

Model: TWJ80S2PL, TWBJ80S2PL, TWJ90S2PL, TWBJ90S2PL

MEMORY COTTON SYNTHETIC BABY CARE BEDUNEN MIX COLORALVE SPIN ONLY DRUM CLEAN COTTON BOD DOWN JACKET SPORTWEAR 15 QUICK DELCATE WOOL F.2007 TEMP 800 800 1000 1200 88:88 SPIN DELAY 3 5 2 1

Ostrożnie!

- Ilustracja służy wyłącznie jako materiał poglądowy. Jako standard należy traktować faktyczny produkt.

1 Wt/Wyt

Włącza lub wyłącza pralkę.

2 Start/Pauza

Wciśnij przycisk by uruchomić lub wstrzymać cykl prania

3 Opcja

Pozwala na wybranie dodatkowych Wybór zostaje podświetlony.

4 Suwak

Do wyboru i potwierdzania funkcji.

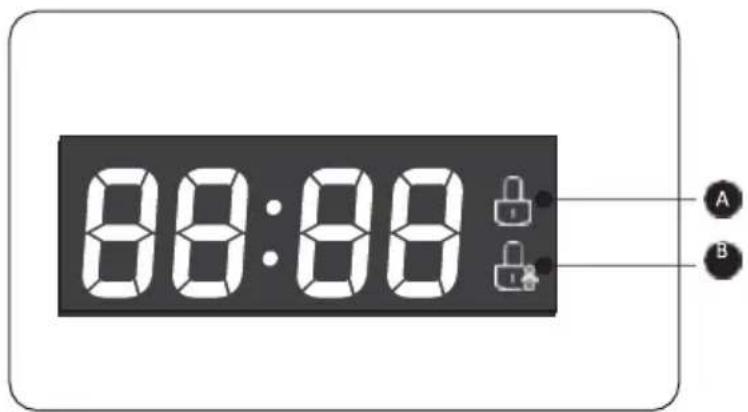

5 Ekran

Ekran wyświetla ustawienia, szacowany pozostały czas pracy, opcje oraz komunikaty stanu pralki. Pozostanie włączony przez cały czas prania.

88:88 A B

A - Blokada-drzwi

B - Zabezpieczenie przed dziećmi

Opcje

Pranie wstępne

Funkcja prania wstępnego pozwala na wykonanie pierwszego prania, które wyciągnie zabrudzenia na powierzchnię tkanin. Po wybraniu tej opcji należy włać środek piorący do komory I.

Płukanie

Po wybraniu opcji pranie zostanie dodatkowo wypłukane.

Szybkie pranie

Funkcja skracająca czas prania.

Poziom zabrudzenia

Dopasuj do stopnia zabrudzenia ubrań (od lekkiego do ekstra).

Opóźnienie zakończenia/OPÓŹNIENIE

Ustaw funkcję opóźnienia:

1. Wybierz program
   2.Wciśnij przycisk Opóźnienie zakończenia/OPÓŹNIENIE w celu określenia czasu (pranie można opóźnić w zakresie 0-24 H.) 3.Wciśnij [Start/Pause] by zatwierdzić wybór

lub

Wł/Wył Wybierz program

Ustawienia czasu Start

Anulowanie opóźnienia:

Wciśnij [Opóźnienie zakończenia]/[OPÓŹNIJ] do momentu wyświetlenia 0H. Przycisk należy wcisnąć

przed rozpoczęciem programu. Jeśli pranie już się rozpoczęto, wciśnij

[Wł/Wył] by zresetować program

Uwaga!

- Jeśli w trakcie prania dojdzie do przerwania zasilania, specjalna pamięć pralki zachowa wykonywany program i umożliwia kontynuowanie go po przywróceniu zasilania po wciśnięciu

[Start/Pauza] (niektóre modele

Model: TWJ80S2PL, TWBJ80S2PL, TWJ90S2PL, TWBJ90S2PL

Działanie to można wykonać w trakcie prania. Kiedy bęben obraca się, a wewnątrz bębna jest dużo nagrzanej wody. Stan ten jest niebezpieczny, nie da się otworzyć drzwiczek przy użyciu siły. Wciśnij

[Start/Pauza] przez 3 s, by wyładować pralkę i dodać nowe rzeczy w trakcie programu prania. Wykonaj poniższe czynności: 1.Poczekaj aż

bęben zatrzyma się.

1. Drzwi zostały odblokowane.

2. Po przeładowaniu pralki zamknij ją i wciśnij przycisk [Start/Pauza].

Przytrzymaj[Start/Pauza] przez 3 s.

Przeładuj ubrania

Start/Pauza

Uwaga!

- Nie używaj funkcji jeżeli poziom wody przekracza wysokość środkowego korytka lub temperatura jest zbyt wysoka.

Pamięć

Zapisz często używane programy w pamięci

Przytrzymaj [Temp.] i [Wirowanie] przez 3s, by zapisać program, który chcesz uruchomić.

Domyślny program to BAWEŁNA ECO.

Zabezpieczenie przed dziećmi

Aby zapobiec zmianie ustawień przez dzieci.

Wt/Wyt

Start/Pauza

Wciśnij [Płukanie] i [Poziom zabrudzeń] na 3 s do usłyszenia sygnału.

Uwaga!

• Przytrzymaj obą przyciski przez 3 s, by uruchomić funkcję.
• Urządzenie zablokuje wszystkie przyciński poza [ Wł/Wył ].
• Wyłącz pralkę, by wyłączyć zabezpieczenie.
• W niektórych modelach zabezpieczenie pozostanie aktywne po ponownym uruchomieniu pralki.

Wirowanie

Wciśnij przycisk, by zmienić prędkość wirowania.

MODEL: TWJ80S2PL, TWBJ80S2PL, TWJ90S2PL, TWBJ90S2PL

Program	Prędkość domyślna (obr/min.)	Program	Prędkość domyślna (obr/min.)
BAWEŁNA	800	ANTYALERGICZN	800
BAWEŁNA ECO	800	MIESZANE	800
PRANIE 45'	800	WEŁNA	800
POŚCIEL	800	ŻYWY KOLOR	1000
WIROWANIE	1000	SZYBKI 15'	800
CZYSZCZENIE	600

Model: TWJ80S2PL, TWBJ80S2PL, TWJ90S2PL, TWBJ90S2PL

Program	Prędkość domyślna (obr/min.)	Program	Prędkość domyślna (obr/min.)
BAWEŁNA	1000	ANTYALERGICZN	800
BAWEŁNA ECO	1000	MIESZANE	1000
PRANIE 45'	800	WEŁNA	800
POŚCIEL	1000	ŻYWY KOLOR	1000
WIROWANIE	1200	SZYBKI 15'	800
CZYSZCZENIE	600

Uwaga!

Jeśli dioda prędkości wirowania (600,800,1000,1200,1400) nie świeci się, prędkość wynosi 0.

Temp.

Wciśnij przycisk by ustawić temperaturę prania(20 °C,30°C, 40°C,60°C,90°C)

Jeśli świecą się wszystkie diody, pranie odbędzie się w zimnej wodzie

Wyciszenie sygnału

Przyciśnij [Opóźnienie zakończenia] oraz [Szybkie pranie] przez 3 s., sygnał dźwiękowy zostanie wyłączony. Wciśnij przyciski w ten sam sposób, by aktywować sygnał. Ustawienie zostanie zachowane do kolejnego resetu.

Model: TWJ80S2PL, TWBJ80S2PL, TWJ90S2PL, TWBJ90S2PL

PAMIĘĆ

Zapisuje często używane programy w pamięci.

Wybierz program i opcje, następnie wciśnij [TEMP.] i [WIROWANIE] przez 3 s, by zapamiętać wybrane ustawienia. Domyślny program to BAWEŁNA.

ZABEZPIECZENIE PRZED DZIEĆMI

Aby zapobiec zmianie ustawień przez dzieci.

WŁ/WYŁ

START/PAUZA

Wciśnij [WIROWANIE] i [OPÓŻNIJ]

przez 3 s. do uruchomienia sygnału dźwiękowego.

Uwaga!

• Przytrzymaj oba przyciski przez 3 s, by wyłączyć funkcję.
• Urządzenie zablokuje wszystkie przyciski poza [ Wł/Wył ].
• Wyłącz pralkę, by wyłączyć zabezpieczenie.

WIROWANIE

Wciśnij przycisk, by zmienić prędkość wirowania.

Program	Prędkość domyślna (obr/min.)	Program	Prędkość domyślna (obr/min.)
BAWEŁNA	800	BAWEŁNA ECO	800
SYNTETYCZNE	800	KURTKI	800
BABY CARE	800	SPORTOWE	800
POŚCIEL	800	SZYBKIE 15'	800
MIESZANE	800	DELIKATNE	600
COLOR ALIVE	1000	WEŁNA	800
WIROWANIE	1000	PŁUKANIE I	1000
CZYSZCZENIE BĘBNA	600

Model: TWJ80S2PL, TWBJ80S2PL, TWJ90S2PL, TWBJ90S2PL

Program	Prędkość domyślna (obr/min.)	Program	Prędkość domyślna (obr/min.)
BAWEŁNA	1200	BAWEŁNA ECO	1000
SYNTETYCZNE	1200	KURTKI	800
BABY CARE	800	SPORTOWE	800
POŚCIEL	800	SZYBKIE 15'	800
MIESZANE	800	DELIKATNE	600
COLOR ALIVE	1000	WEŁNA	800
WIROWANIE	1000	PŁUKANIE I	000

Uwaga!

- Brak podświetlenia prędkości wirowania (600,800,1000,1200) oznacza, że wirowanie jest wyłączone.

TEMP.

Wciśnij przycisk by ustawić temperaturę prania(20 °C, 40°C, 60°C, 90°C, 90°C)

Jeśli świecą się wszystkie diody, pranie odbędzie sięw zimnej wodzie

Programy

Programy dostępne są w zależności od typu prania.

Programy
BAWEŁNA	Materiały odporne na zużycie wykonane z bawełny lub Inu.
BABY CARE	Program do prania ubranek dziecięcych. Czyści i płucze zapewniając ochronę skóry dziecka. (T03:Aby wybrać program Baby Care, najpierw włącz program antyalergiczny, a następnie [szybkie pranie])
SYNTETYKI	Mieszany ładunek ubrań bawełnianych i syntetycznych.
ŻYWY KOLOR	Pranie jasnych kolorów ze szczególną ochroną barw.
BAWEŁNA ECO	Poprawia skuteczność prania wydłużając jego czas.
PAMIĘĆ	Wciśnij [Temp.] i [Wirowanie] przez 3 s, by zapisać program w pamięci. Domyślny program to bawełna.
PRANIE45'	Program odpowiedni do średnio zabrudzonych ubrań, oszczędza energię.
SZYBKIE	Program do szybkiego wyprania niewielkiej liczby niezbyt brudnych rzeczy.
WIROWANIE	Dodatkowe wirowanie o regulowanej prędkości .
WEŁN	Ręczne lub maszynowe pranie ubrań wełnianych lub z dużą domieszką wełny. Szczególnie delikatny program chroniący przed kurczeniem, dłuższe pauzy w cyklu (materiał odpoczywa w środku).
POŚCIEL	Program przeznaczony do prania pościeli.
CZYSZCZENIE	Specjalny program do czyszczenia bębna i węży. Nagrzewa wodę do 90°C by zwiększyć ekologiczność prania. Podczas używania tego programu zabrania się wkładania do bębna ubrań. Dodanie odpowiedniej ilości wybielacza poprawi skuteczność czyszczenia bębna. Program ten można stosować według potrzeb.
ANTYALERGICZNY	Pranie w temp. 60 °C sterylizuje materiały i poprawia efekt antyalergiczny.
SPORTOWE	Do prania odzieży sportowej.
ŻYWY KOLOR	Pranie jasnych kolorów ze szczególną ochroną barw.
SYNTETYCZNE	Pranie syntetycznych ubrań: koszul, płaszczy.Podczas prania plecionych materiałów należy zmniejszyć ilośćśrodka piorącego, ponieważ luźny splot materiału zwiększapienienie się detergentu.
DELIKATNE	Dla delikatnych, materiałów, np. jedwabiu, satyny, włókiensyntetycznych i materiałów łączonych.
PŁUKANIE&WIROWANIE	Dodatkowy program płukania i wirowania .
KURTKI	Specjalny program do prania kurtek .
KURTKI SPORTOWE	Program przeznaczony do kurtek
Sportowych .
SZYBKIE 15'	Pogram do szybkiego wyprania niewielkiej ilości niezbytzabrudzonych ubrań

■ Tabela programów prania

Model: TWJ80S2PL, TWBJ80S2PL, TWJ90S2PL, TWBJ90S2PL

Program	Ładunek(kg)			Temp.(°C)	Domyślny czas
	7,0(BLDC)	8,0(BLDC)	7,0	Domyślnie	7,0(BLDC)	8,0(BLDC)	7,0
BAWEŁNA	7,0	8,0	7,0	40	01:18	01:18	01:1
SYNTETYCZNE	3,5	4,0	3,5	40	01:16	01:16	01:1
BABY CARE	7,0	8,0	7,0	60	01:45	01:45	01:4
POŚCIEL	4,0	5,0	4,0	40	01:48	01:48	01:4
MIESZANE	3,5	4,0	3,5	40	01:10	01:10	01:1
COLOR ALIVE	3,5	4,0	3,5	Zimne	01:03	01:03	01:0
CZYSZCZENIE	-	-	-	90	0:55	0:55	0:55
WIROWANIE	7,0	8,0	7,0	-	00:12	00:12	00:1
BAWEŁNA ECO	7,0	8,0	7,0	20	0:55	0:55	0:55
KURTKI	2,0	2,0	2,0	40	01:27	01:27	01:2
SPORTOWE	2,0	2,0	2,0	20	00:45	00:45	00:4
SZYBKIE 15'	2,0	2,0	2,0	Zimne	00:15	00:15	00:1
DELIKATNE	2,0	2,0	2,0	20	00:50	00:50	00:5

DZIAŁANIE

- Klasa wydajności energetycznej SASO: B(8.0Kg)/A(9.0Kg)

Program testowania zużycia energii: Bawełna ECO 60/40°C.

Prędkość: najwyższa; Pozostałe ustawienia domyślne.

Połowa ładunku dla urządzenia 8.0/9.0Kg: 4.0/4.5Kg.

- "Bawełna ECO 60/40°C" jest domyślnym programem prania, do którego odnoszą się informacje na etykietach oraz w kartach produktu. Program jest odpowiedni do prania bawełnianych średnio zabrudzonych rzeczy, jest również programem najbardziej wydajnym pod względem zużycia energii i wody potrzebnych do wyprania tego typu bawełny. Rzeczywista temperatura może różnić się od deklarowanej temperatury programu.

Ostrożnie!

- Wartości przedstawione w tabeli służą jedynie do celów poglądowych Wartości rzeczywiste mogą się różnić od przedstawionych.

- Klasa wydajności energetycznej SASO: B(8.0Kg)/A(9.0Kg) Program testowania zużycia energii: Bawełna ECO 60/40°C.

Prędkość: najwyższa; Pozostałe ustawienia domyślne.

Połowa ładunku dla urządzenia 8.0/9.0Kg: 4.0/4.5Kg.

- "Bawełna ECO 60/40°C" jest domyślnym programem prania, do którego odnoszą się informacje na etykietach oraz w kartach produktu. Program jest odpowiedni do prania bawełnianych średnio zabrudzonych rzeczy, jest również programem najbardziej wydajnym pod względem zużycia energii i wody potrzebnych do wyprania tego typu bawełny. Rzeczywista temperatura może różnić się od deklarowanej temperatury programu.

Ostrożnie!

- Wartości przedstawione w tabeli służą jedynie do celów poglądowych Wartości rzeczywiste mogą się różnić od przedstawionych.

Czyszczenie i konserwacja

Ostrzeżenie!

- Przed rozpoczęciem prac konserwacyjnych odłącz pralkę od zasilania i zakręć kran.

Czyszczenie obudowy

Właściwa dbałość o pralkę wydłuży jej żywotność. Obudowę czyścić można za pomocą rozcieńczonego detergentu bez środków ściernych, według potrzeb. W przypadku wylania się wody, zetrzyj ją natychmiast zwilżoną ściereczką. Nie używaj ostrych przedmiotów do czyszczenia pralki.

- Zabronione jest czyszczenie pralki z użyciem kwasu mrówkowego oraz jego rozpuszczonych odpowiedników, np. alkoholu, rozpuszczalników,

Czyszczenie bębna

Rdza wywołana w bębnie przez metalowe rzeczy powinna być natychmiast usunięta za pomocą detergentów bez zawartości chloru. Nie wolno używać wełny stalowej.

Ostrożnie!

- Podczas czyszczenia bębna nie wkładaj do niego ubrań.

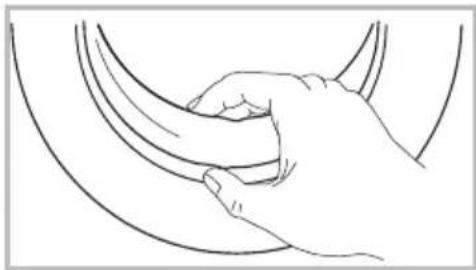

Czyszczenie uszczelki i szyby drzwiczek

Po każdym praniu przetrzyj uszczelkę i drzwiczki by usunąć plamy i pozostałości materiałów. Nagromadzenie się strzępków materiału może powodować wycieki wody. Po każdym praniu usuń spod uszczelki monety, guziki i inne przedmioty.

Czyszczenie filtra dolotowego

Ostrożnie!

- Filtr wymaga czyszczenia jeżeli pralka pobiera zbyt mało wody.

Czyszczenie filtra węża dolotowego

1. Zakreć kran.
   2.Odkręć wąż od kranu.
   3.Oczyść filtr.
2. Podłącz wąż dolotowy.

Czyszczenie filtra w pralce:

1. Odkręć rurę dolotową z tyłu urządzenia,
2. Wyciągnij filtr długimi szczypcami i założ go ponownie po oczyszczeniu.
3. Użyj szczotki do wyczyszczenia filtra. 4. Podłącz rurę dolotową.

Oczyć podajnik środka piorącego

1. Przyciśnij miejsce oznaczone strzałką na osłonie zmiękczacza. 2. Podnieś zacisk, wyjmij osłonę zmiękczacza i umyj element wodą. 3. Założ element na swoje miejsce i wsuń szufladkę podajnika.

Model: TWJ80S2PL, TWBJ80S2PL, TWJ90S2PL, TWBJ90S2PL, TWBJ90M4PL, TWBJ100M4PL, TWBJ110W4PL, TWDBJ90W4PL

Wysuń szufladkę podajnika i wciśnij A

Umyj szufladkę pod bieżącą wodą

Wyczyść wnętrze starą szczoteczką do zębów

Wsuń szufladkę na miejs

Model: TWJ80S2PL, TWBJ80S2PL, TWJ90S2PL, TWBJ90S2PL, TWBJ90M4PL, TWBJ100M4PL, TWBJ110W4PL, TWDBJ90W4PL

Wysuń szufladkę podajnika i wciśnij A

2

Umyj szufladkę pod bieżącą wodą

Wyczyść wnętrze starą szczoteczką do zębów

4 主轴 下端

Wsuń szufladkę na miejsce

Ostrożnie!

- Do czyszczenia nie używaj alkoholu, rozpuszczalników, ani środków chemicznych.

Czyszczenie filtra pompy odpływowej

Ostrzeżenie!

• Uwaga na gorącą wodę!
• Poczekaj aż roztwór ostygnie.
• Przed praniem odłącz pralkę od prądu, by uniknąć porażenia prądem
• Filtr pompy odpływowej zbiera kawałki materiału oraz małe przedmioty.
• Aby zapewnić poprawne działanie pralki, należy czyścić go regularnie.

2 Wąż awaryjnego odprowadzenia wody

Wyciągnij wąż awaryjny i zdejmij z niego zatyczkę.

Po spuszczeniu wody odłóż wąż na miejsce

Zatyczka filtra

Otwórz zatyczkę obracając wąż w prawą stronę

5

Usuń zbędny materiał

Zamknij zatyczkę filtra i opuść ją.

Uwaga!

• Upewnij się, że zatyczka filtra i węża awaryjnego zostały poprawnie odłożone. Jeśli zatyczki nie zostaną dopasowane do otworów, grozi to wyciekiem wody.
• W niektórych modelach używanie węża awaryjnego nie jest zbyt wygodne, można pominąć kroki 2. i 3.. Obróć dolną zatyczkę tak, by woda odpływała do umywalki.
• Podczas działania pralki, zależnie od programu, w pompie może znajdować się duża ilość gorącej wody. Pod żadnym pozorem nie zdejmuj osłony pompy podczas prania, zawsze poczekaj do zakończenia cyklu i opróżnienia pralki. Upewnij się, że osłona została poprawnie dokręcona.

■ Rozwiązywanie problemów

Pralka nie uruchamia się lub zatrzymuje podczas prania.

Spróbuj najpierw znaleźć rozwiązanie problemu. Jeśli się nie uda, skontaktuj się z centrum serwisowym.

Opis	Powód Rozwiązanie
Pralka nie uruchamia się	Niedomknięte drzwiczki	Uruchom ponownie po zamknięciu drzwiczek Sprawdź czy ubrania nie blokują drzwiczek
Nie da się otworzyć drzwiczek	Zabezpieczenie pralki uruchomiło się	Odłącz zasilanie i ponownie uruchom pralkę
Wyciek wody	Nieszczelne połączenie rury dolotowej lub węża spustowego	Sprawdź i dokręć połączenia. Oczyć wąż
Pozostałości środka piorącego	Nagromadzenie środka piorącego	Oczyść podajnik środka piorącego Sprawdź, czy zasilanie jest włączone, a wtyczka dobrze podpięta do gniazdka
Dioda lub ekran nie włącza się	Odłącz płytkę PC lub jej złącze - prawdopodobny problem z połączeniem	Sprawdź czy śruby mocujące zostały usunięte
Nadmierny hałas		Sprawdź czy pralka jest zainstalowana na płaskiej powierzchni
Opis	Powód Rozwiązanie
E30	Niedomknięte drzwiczki	Uruchom po domknięciu drzwiczek Sprawdź czy ubrania nie blokują drzwiczek
E10	Problem z doprowadzaniem wody podczas prania	Sprawdź ciśnienie wody Wyprostuj wąż. Sprawdź, czy filtr dolotowy nie jest zablokowany
E21	Długie odprowadzanie wody	Sprawdź czy wąż spustowy nie jest zablokowany
E12	Woda przelewa się	Uruchom pralkę ponownie
EXX	Inne	Najpierw spróbuj rozwiązać problem jeszcze raz. Skontaktuj się z infolinią, jeśli problem utrzyma się

4 Ostrożnie!

- Sprawdź urządzenie, uruchom je ponownie. Jeśli problem nie zostanie rozwiązany lub ekran pokazuje kod błędu skpontaktuj się z serwisem.

■ Specyfikacja techniczna

Zasilanie 220-240V\~,50Hz

MAKS.Prąd 10A

Standardowe ciśnienie 0.05MPa\~1MPa wody

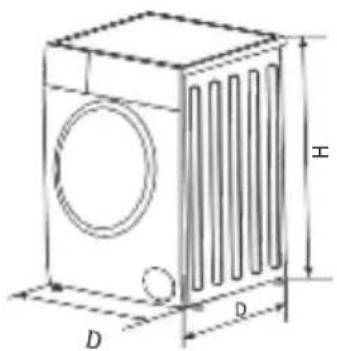

H D D

Model	Pojemność bębna	Wymiary (S*G*W mm)	Masa netto	Moc znamiono
TW-BJ80S2PL	7,0kg	595*530*850	61kg	2000W
TW-BJ90S2PL	8,0kg	595*600*850	68kg	2000W
TW-J80S2PL	7,0kg	595*530*850	61kg	1950W
TW-J90S2PL	8,0kg	595*600*850	68kg	1950W

KARTA PROUKTU

Znak towarowy	Toshiba
Nazwa modelu	TW-BJ80S2PL
Pojemność znamionowa w kg	7
Maksymalna prędkość wirowania (obr/min)	1200
Klasa efektywności energetycznej	A+++-10%
Roczne zużycie energii w kWh przy założeniu 220 cykli prania ze standardowymi programami prania tkanin bawełnianych w 60°C i 40°C z pełnym lub częściowym załadunkiem i przy stosowaniu trybów energooszczędnych. Rzeczywiste zużycie energii zależy od sposobu eksploatacji urządzenia.	153
Zużycie energii w W dla trybu wyłączenia	0,5
Zużycie energii w W dla trybu gotowości do pracy	1
Roczne zużycie wody w L przy założeniu 220 cykli prania ze standardowymi programami prania tkanin bawełnianych w 60°C i 40°C z pełnym lub częściowym załadunkiem i przy stosowaniu trybów energooszczędnych. Rzeczywiste zużycie wody zależy od sposobu eksploatacji urządzenia.	9020
Klasa efektywności prania od G (najmniejsza efektywność) do A (najwyższa efektywność)	A
Klasa wydajności wirowania od G (najmniejsza efektywność) do A (najwyższa efektywność)	B
Zużycie energii podczas standardowego prania w 60°C, pełne załadowanie w kWh/cykl	0,76
Zużycie energii podczas standardowego prania w 60°C, niepełne załadowanie w kWh/cykl	0,63
Zużycie energii podczas standardowego prania w 40°C, niepełne załadowanie w kWh/cykl	0,59
Czas trwania standardowego programu prania tkanin bawełnianych w 60°C przy pełnym załadunku w minutach	283
Czas trwania standardowego programu prania tkanin bawełnianych w 60°C przy częściowym załadunku w minutach	283
Czas trwania standardowego programu prania tkanin bawełnianych w 40°C przy częściowym załadunku w minutach	276
Zużycie wody podczas standardowego prania tkanin bawełnianych w 60°C przy pełnym załadunku, w litrach na cykl	46
Zużycie wody podczas standardowego prania tkanin bawełnianych w 60°C przy niepełnym załadunku, w litrach na cykl	37
Zużycie wody podczas standardowego prania tkanin bawełnianych w 40°C przy niepełnym załadunku, w litrach na cykl	37
Wilgotność resztkowa w %	53
Poziom emitowanego hałasu podczas prania w dB(A)	56
Poziom emitowanego hałasu podczas wirowania w dB(A)	78
Urządzenie do zabudowy T/N	nie

TOSHIBA
