Typ urządzenia	16-portowy switch PoE z 2 portami UpLink RJ45 i 2 portami SFP
Liczba portów PoE	16 portów (RJ45) 10/100/1000 Mb/s z obsługą PoE+
Porty UpLink	2 x RJ45 10/100/1000 Mb/s (TP/17, TP/18) oraz 2 x SFP 1000 Mb/s (SFP/19, SFP/20)
Standard PoE	IEEE 802.3af/at, zasilanie na parach 1/2 (+) i 3/6 (-)
Moc PoE na port	30 W max, sumarycznie do 240 W
Przepustowość przełączania	56 Gb/s
Metoda transmisji	Store-and-Forward
Tabela adresów MAC	8K, auto-learning i auto-aging
Zasilanie	48-54 V DC, 5 A max (zalecane 52 V)
Pobór mocy własny	Ok. 10-15 W (w zależności od obciążenia)
Wymiary (szer. x wys. x gł.)	442 x 44 x 224 mm (+/- 2 mm)
Waga netto/brutto	2,2 kg / 2,6 kg
Warunki pracy	Temperatura: -10°C do 40°C, wilgotność 20-90% bez kondensacji
Temperatura przechowywania	-20°C do 60°C
Klasa ochronności (EN 62368-1)	I
Certyfikaty	CE, WEEE
Gwarancja	2 lata
Akcesoria w zestawie	Uchwyty do montażu w szafie RACK 19″
Konserwacja i czyszczenie	Przecierać suchą szmatką; nie używać rozpuszczalników. Zapewnić swobodny przepływ powietrza.
Bezpieczeństwo	Nie otwierać obudowy; instalować zgodnie z instrukcją; zapewnić ochronę przeciążeniową w obwodzie zasilania.
Naprawa i części zamienne	Brak dostępnych części zamiennych; w przypadku awarii skontaktować się z serwisem.

Często zadawane pytania - SFG116WP PULSAR

Jak podłączyć switch SFG116WP?

Podłącz zasilacz 48-54 V DC do gniazda zasilania. Następnie podłącz kable Ethernet od kamer do portów 1-16 (PoE), a router lub NVR do portów TP/17, TP/18 lub SFP/19, SFP/20. Upewnij się, że urządzenia PoE są zgodne z IEEE 802.3af/at.

Czy switch obsługuje standard PoE+?

Tak, switch obsługuje standard IEEE 802.3af/at (PoE+) na portach 1-16, dostarczając do 30 W na port, z łącznym budżetem mocy 240 W.

Co oznaczają diody LED na przednim panelu?

Żółta dioda Power (PWR) świeci, gdy switch jest zasilany. Na portach PoE: zielona PoE sygnalizuje zasilanie PoE, żółta Link sygnalizuje połączenie LAN. Na portach Uplink: żółta Link i zielona Speed (1000 Mb/s). Diody SFP (zielone) sygnalizują połączenie i transmisję.

Jaka jest maksymalna długość kabla dla portów PoE?

Maksymalna długość kabla Ethernet (skrętka kat. 5e lub wyższej) dla portów PoE wynosi 100 metrów zgodnie ze standardem IEEE 802.3.

Czy mogę używać modułów SFP dowolnego producenta?

Switch jest kompatybilny z modułami SFP 1000Base-SX/LX. Zaleca się stosowanie modułów renomowanych producentów, jednak nie ma blokady producenckiej. Przed zakupem sprawdź zgodność.

Jakie wymagania instalacyjne należy spełnić?

Switch należy montować w pomieszczeniu zamkniętym, w temperaturze -10°C do 40°C i wilgotności 20-90% (bez kondensacji). Zapewnij swobodny przepływ powietrza wokół urządzenia. Instalacja elektryczna musi być zgodna z normami.

Co zrobić, gdy dioda PoE miga?

Miganie zielonej diody PoE oznacza zwarcie lub przeciążenie na danym porcie. Odłącz urządzenie, sprawdź kabel i zasilane urządzenie. Jeśli problem nie ustąpi, skontaktuj się z serwisem.

Jaki zasilacz jest zalecany do switcha?

Zalecane napięcie zasilania to 52 V DC. Zasilacz powinien mieć wydajność prądową minimum 5 A (240 W) i odpowiednią polaryzację (środkowy pin +, zewnętrzna masa -).

Czy switch obsługuje VLAN?

Instrukcja nie wspomina o VLAN. Jest to prosty switch niezarządzalny (unmanaged), więc nie obsługuje zaawansowanych funkcji, takich jak VLAN, QoS czy zarządzanie przez WWW.

Jak utylizować zużyty switch?

Zgodnie z dyrektywą WEEE nie wyrzucaj urządzenia do odpadów domowych. Oddaj je do punktu zbierania zużytego sprzętu elektrycznego i elektronicznego.

INSTRUKCJA OBSŁUGI SFG116WP PULSAR

• Switch 16 portów
  16 porty PoE 10/100/1000Mb/s (transfer danych i zasilanie)
  2 porty 10/100/1000Mb/s (porty TP/17, TP/18) (UpLink)
  2 porty 1000 Mb/s (porty SFP/19, SFP/20) (UpLink)
• 30 W dla każdego portu PoE, obsługa urządzeń zgodnych ze standardem IEEE802.3af/at (PoE+)

• Obsługa funkcji auto-learning i auto-aging adresów MAC (tablica wielkości 8K)

• Sygnalizacja optyczna
  • Dodatkowe elementy montażowe

• Gwarancja – 2 lata

Przykład zastosowania.

1. Opis techniczny

1.1. Opis ogólny.

SFG116WP to 16-portowy switch PoE przeznaczony do zasilania kamer IP pracujących w standardzie IEEE 802.3af/at. Switch na portach od 1 do 16 posiada funkcję automatycznej detekcji urządzeń zasilanych w standardzie PoE/PoE+. Porty oznaczone TP/17 oraz TP/18 służą do podłączenia kolejnych urządzeń sieciowych poprzez złącze RJ45. Switch posiada również dwa gniazda SFP (oznaczone SFP/19 i SFP/20), które po zastosowaniu modułu światłowodowego (wkładka GBIC) umożliwiają transmisję po światłowodzie. Na panelu przednim znajduje się sygnalizacja stanu pracy urządzenia zrealizowana na diodach LED (opis w tabeli poniżej).

Technologia PoE zapewnia połączenie sieciowe oraz obniża koszty instalacji, eliminując potrzebę doprowadzania oddzielnego kabla zasilającego do każdego urządzenia. Oprócz kamer w ten sposób mogą być zasilane urządzenia sieciowe, które korzystają z tej technologii np. telefon IP, access point, router.

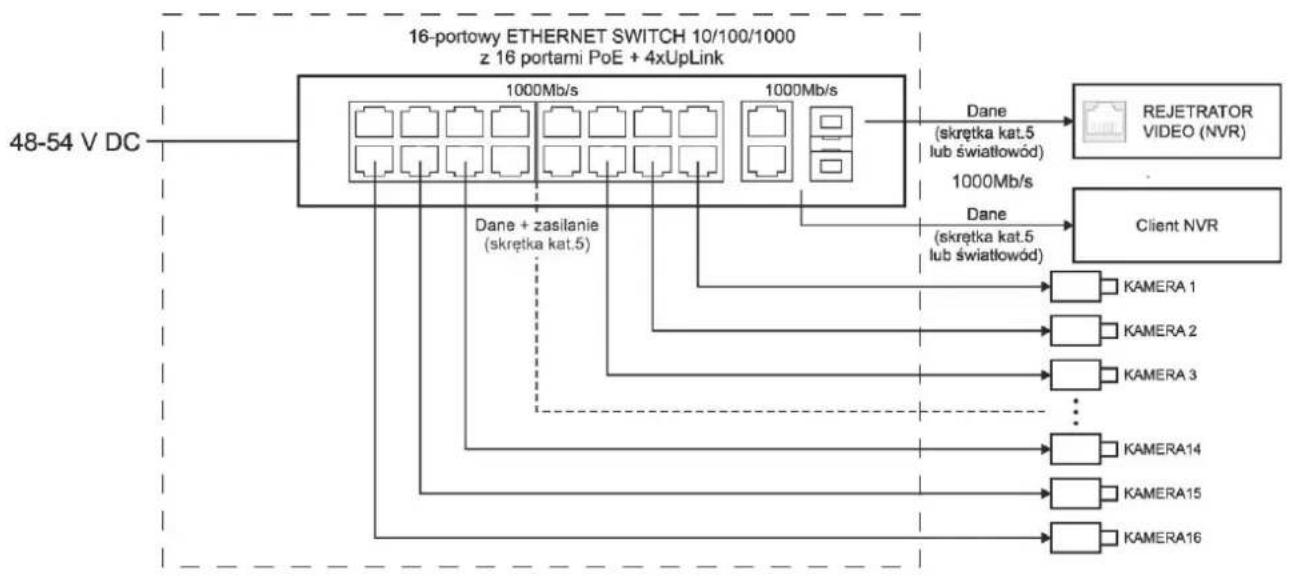

1.2 Schemat blokowy.

Rys. 1. Schemat blokowy.

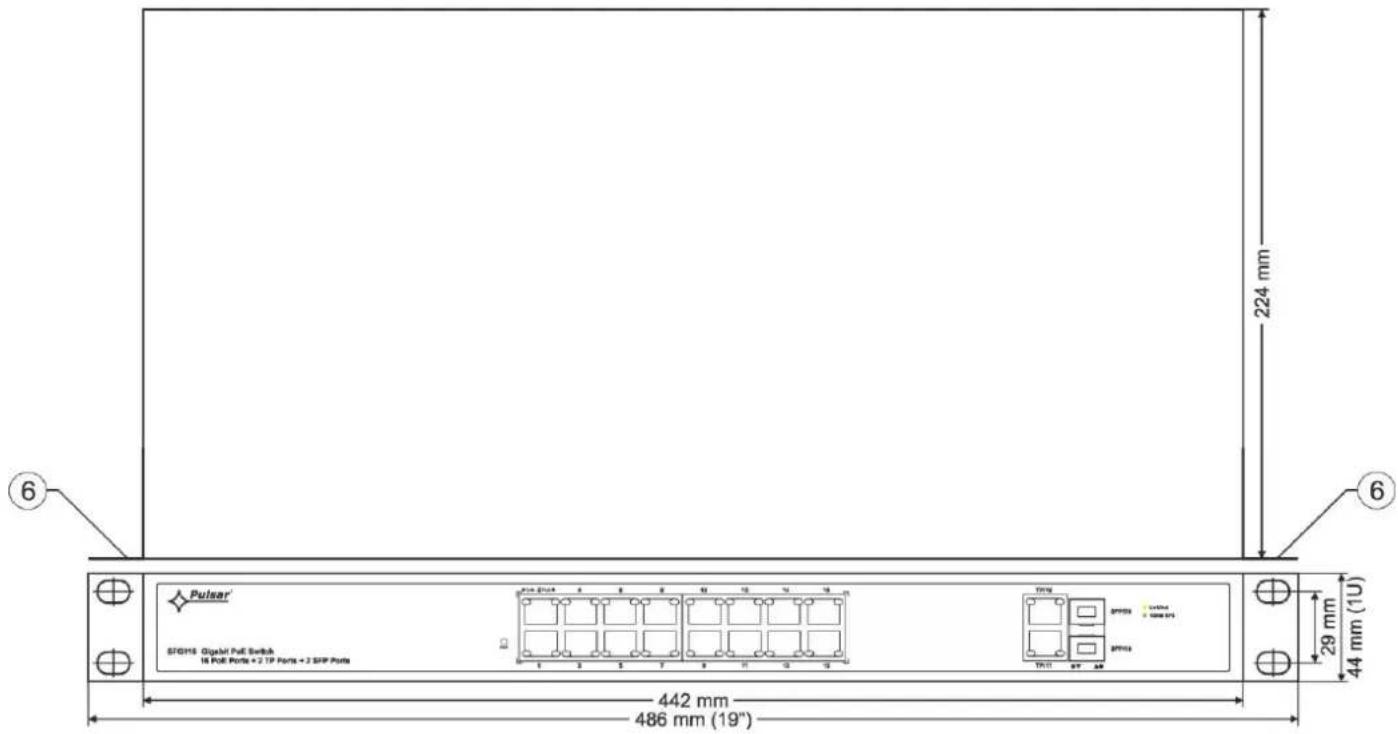

1.3. Opis elementów i złącz.

Tabela 1. (patrz rys. 2, 3 i 4)

Element nr (Rys. 2)	Opis
[1]	Sygnalizacja optyczna
[2]	16 x PoE port (1÷16)
[3]	2 x UpLink port (TP/17, TP/18)
[4]	2 x UpLink port (SFP/19, SFP/20)
[5]	Gniazdo zasilania
[6]	Dodatkowe elementy montażowe

Rys. 2. Panel czołowy switcha.

Rys. 3. Panel tylny switcha.

1.4. Parametry techniczne.

Tabela 2.

Porty	16 x PoE (10/100/1000 Mb/s) (RJ-45)2 x UpLink (10/100/1000 Mb/s) (RJ-45)2 x UpLink (1000 Mb/s) (SFP)z automatyczną negociacją szybkości połączeń, automatycznym krosowaniem Auto MDI/MDIX
Zasilanie PoE	IEEE 802.3af/at (porty 1÷16), 52 V DC / 30 W na każdy port *wykorzystywane pary 1/2 (+), 3/6 (-)
Protokoły, Standardy	IEEE802.3, 802.3u, 802.3x, 802.3ab, 802.3z, TCP/IP
Przepustowość	56 Gb/s
Metoda transmisji	Store-and-Forward
Optyczna sygnalizacja pracy	Zasilanie switch'a;Link/Act;PoE Status
Zasilanie	48-54 V DC; 5 A max.
Warunki pracy	Temperatura: -10°C ÷ +40°C, wilgotność względna 20%...90%, bez kondensacji
Wymiary	W=442, H=44, D=224 [+/- 2mm]
Akcesoria dodatkowe	uchwyty do RACK 19"
Waga netto/brutto	2.2 / 2.6 [kg]
Klasa ochronności EN 62368-1	I (pierwsza)
Temperatura składowania	-20°C ÷ +60°C
Deklaracje	CE

* podana wartość 30 W na port jest wartością maksymalną. Sumaryczny pobór mocy nie powinien przekroczyć 240 W.

2. Instalacje

2.1. Wymagania

Urządzenie powinno być zamontowane w pomieszczeniach zamkniętych o normalnej wilgotności powietrza (RH=90% maks. bez kondensacji) i temperaturze z zakresu -10°C do +40°C. Należy zapewnić swobodny dostęp powietrza do urządzenia. W przypadku zamontowania urządzenia w obudowie, należy zapewnić swobodny konwekcyjny przepływ powietrza przez otwory wentylacyjne obudowy.

Przed przystąpieniem do instalacji, należy sporządzić bilans obciążenia Switcha. W zależności od zastosowania, należy dobrać odpowiedni zasilacz - zalecane napięcie wynosi 52 V. Podana wartość obciążania 30 W na port jest wartością maksymalną odnoszącą się do pojedynczego wyjścia. W przypadku pełnego obsadzenia portów PoE summaryczny pobór mocy nie powinien przekroczyć 240 W i jest uzależniony od wydajności prądowej zasilacza, uwzględniając pobór mocy na potrzeby własne urządzenia. Zwiększone zapotrzebowanie na moc szczególnie widoczne jest w przypadku stosowania kamer wyposażonych w grzałki lub reflektory podczerwieni - w chwili załączenia tych elementów wzrasta gwałtownie pobór mocy co może mieć wpływ na nieprawidłowe działanie switch'a. Ponieważ urządzenie przeznaczone jest do pracy ciągłej nie posiada wyłącznika zasilania, dlatego należy zapewnić właściwą ochronę przeciążeniową w obwodzie zasilającym. Instalacja elektryczna powinna być wykonana według obowiązujących norm i przepisów.

2.2. Procedura instalacji

1. Podłączyć switch do zasilacza, zwracając uwagę na polaryzacje i wymagane parametry. Switch powinien być zainstalowany w taki sposób i w takim miejscu, aby przepływ powietrza wokół niego był swobodny.
2. Podłączyć przewody kamer do złącz RJ45 (gniazda RJ45 od 1 do 16).
3. Podłączyć pozostałe urządzenia LAN do złącz RJ45 (TP/17 i TP/18) lub gniazd SFP (SFP/19 i SFP/20).
4. Sprawdzić sygnalizację optyczną pracy switch'a (patrz tabela 3).

Przykłady podłączenia:

3. Sygnalizacja pracy.

Tabela 3. Sygnalizacja pracy

SYGNALIZACJA OPTYCZNA ZASILANIA SWITCH'a
DIODA LED ŻÓŁTA (Power)Sygnalizacja zasilania switch'a	PWR	Nie świeci – brak napięcia zasilania switch'aŚwieci – switch zasilany, poprawna praca

SYGNALIZACJA OPTYCZNA NA PORTACH PoE (1÷16)

DIODA LED ZIELONA (PoE)Sygnalizacja zasilania PoEna portach RJ45		Nie świeci – brak zasilania na porcie RJ45 (nie podłączono urządzenia lub urządzenie podłączone nie jest zgodne ze standardem IEEE802.3af/at)Świeci – zasilaniePulsuje – zwarcie lub przeciążenie wyjścia
DIODA LED ŻÓŁTA (LINK)Sygnalizacja stanu połączeniaurządzeń sieci LAN10/100/1000 Mb/soraz transmisji danych		Nie świeci – brak połączeniaŚwieci – podłączone urządzenie 10/100/1000 Mb/sPulsuje – transmisja danych

SYGNALIZACJA OPTYCZNA NA PORTACH UPLINK (TP/17 I TP/18)

DIODA LED ŻÓŁTA (LINK)		Nie świeci – brak połączeniaŚwieci – podłączone urzadzeniePulsuje – transmisja danych
DIODA LED ZIELONA (SPEED)		Nie świeci – połączenie 10 Mb/s lub 100 Mb/sŚwieci – połączenie 1000 Mb/s

SYGNALIZACJA OPTYCZNA NA PORTACH UPLINK (SFP/19 i SFP/20)

DIODA LED ZIELONA (SFP/19)			Nie świeci – brak połączeniaŚwieci – podłączone urządzeniePulsuje – transmisja danych
DIODA LED ZIELONA (SFP/20)	TP/18TP/17		Nie świeci – brak połączeniaŚwieci – podłączone urządzeniePulsuje – transmisja danych

OZNAKOWANIE WEEE

Zużytego sprzętu elektrycznego i elektronicznego nie wolno wyrzucać razem ze zwykłymi domowymi odpadami. Według dyrektywy WEEE obowiązującej w UE dla zużytego sprzętu elektrycznego i elektronicznego należy stosować oddzielne sposoby utylizacji.

W Polsce zgodnie z przepisami ustawy o zużytym sprzęcie elektrycznym i elektronicznym zabronione jest umieszczanie łącznie z innymi odpadami zużytego sprzętu oznakowanego symbolem przekreślonego kosza. Użytkownik, który zamierza się poźbyć tego produktu, jest obowiązany do oddania ww. do punktu zbierania zużytego sprzętu. Punkty zbierania prowadzone są m.in. przez sprzedawców hurtowych i detalicznych tego sprzętu oraz gminne jednostki organizacyjne prowadzące działalność w zakresie odbierania odpadów. Prawidłowa realizacja tych obowiązków ma znaczenie zwłaszcza w przypadku, gdy w zużytym sprzęcie znajdują się składniki niebezpieczne, które mają negatywny wpływ na środowisko i zdrowie ludzi.

Ogólne warunki gwarancji

Ogólne warunki gwarancji dostępne na stronie www.pulsar.pl
