Typ produktu	Przełącznik sieciowy PoE 6 portów
Liczba portów	6 portów 10/100 Mb/s (4 x PoE + 2 x UP LINK)
Porty PoE	4 (porty 1-4) z automatyczną detekcją PoE/PoE+
Standard PoE	IEEE 802.3af/at (PoE+)
Moc PoE na port	30 W (maksymalna, sumaryczna moc nie przekracza 60 W)
Całkowita moc PoE	60 W (zależna od wydajności zasilacza)
Porty UP LINK	2 porty 10/100 Mb/s (RJ45)
Tryby pracy	Standard (100 Mb/s, do 100 m) i Long Range (10 Mb/s, do 250 m) z funkcją VLAN
Przepustowość	1,6 Gb/s
Metoda transmisji	Store-and-Forward
Tablica MAC	1K wpisów (auto-learning i auto-aging)
Zasilanie	48-57 V DC, 1,25 A max. (zasilacz zewnętrzny, nie w zestawie)
Pobór mocy własnej	Maks. 5 W
Wymiary (szer. x wys. x gł.)	118 x 28 x 85 mm (±2 mm)
Waga netto	0,26 kg
Waga brutto	0,45 kg
Warunki pracy	Temperatura: -10°C do 40°C, wilgotność 5-90% (bez kondensacji)
Temperatura przechowywania	-20°C do 60°C
Klasa ochronności	II (PN-EN 62368-1)
Certyfikaty	CE
Gwarancja	2 lata od daty produkcji
Akcesoria w zestawie	Blachy mocujące do podłoża
Sygnalizacja optyczna	Diody LED: zasilanie (zielona), Link/Act (żółta), PoE Status (zielona)

Często zadawane pytania - S64WP PULSAR

Jak podłączyć switch do zasilania?

Podłącz switch do zasilacza 48-57 V DC (zalecany 52 V/1,25 A), a następnie podłącz zasilacz do gniazda 230 V AC. Switch nie posiada wyłącznika zasilania – aby odłączyć, wyjmij wtyczkę zasilacza.

Jaki zasilacz jest wymagany do switcha S64WP?

Wymagany jest zewnętrzny zasilacz o napięciu 48-57 V DC i wydajności prądowej min. 1,25 A (60 W). Zalecane jest użycie zasilacza dedykowanego przez producenta.

Co oznacza tryb Long Range i jak go włączyć?

Tryb Long Range zwiększa zasięg do 250 m kosztem prędkości (10 Mb/s) oraz aktywuje VLAN izolujący porty PoE. Aby włączyć, przesuń fizyczny przełącznik na obudowie do pozycji EXTEND i zrestartuj zasilanie.

Dlaczego dioda PoE na porcie nie świeci?

Brak świecenia diody oznacza, że urządzenie nie jest zasilane. Sprawdź, czy podłączone urządzenie jest zgodne ze standardem IEEE 802.3af/at, czy kabel jest sprawny oraz czy suma poboru mocy nie przekroczyła 60 W.

Jak sprawdzić, czy kamera jest poprawnie zasilana przez PoE?

Sprawdź diodę LED zieloną na porcie PoE – świecenie oznacza poprawne zasilanie. Dodatkowo dioda żółta Link sygnalizuje połączenie sieciowe (świeci lub miga przy transmisji).

Jaka jest maksymalna odległość kamery od switcha?

W trybie standardowym maksymalny zasięg to 100 m (przy 100 Mb/s). W trybie Long Range zasięg wzrasta do 250 m, ale prędkość spada do 10 Mb/s.

Co oznacza migająca żółta dioda Link?

Miganie żółtej diody Link oznacza aktywną transmisję danych (przesyłanie pakietów). Jeśli dioda nie świeci, oznacza brak połączenia sieciowego.

Czy mogę używać switcha na zewnątrz?

Switch jest przeznaczony do montażu w pomieszczeniach zamkniętych w II klasie środowiskowej. Nie jest odporny na wilgoć i ekstremalne temperatury – nie należy instalować go na zewnątrz bez dodatkowej obudowy.

Jak zresetować switch do ustawień fabrycznych?

Switch nie posiada przycisku reset. Aby zresetować, wystarczy odłączyć i ponownie podłączyć zasilanie. Zmiana trybu Long Range wymaga restartu.

Jaka jest gwarancja i gdzie zgłosić usterkę?

Gwarancja wynosi 2 lata od daty produkcji. Ogólne warunki gwarancji są dostępne na stronie www.pulsar.pl. Aby zgłosić usterkę, skontaktuj się ze sprzedawcą lub producentem.

INSTRUKCJA OBSŁUGI S64WP PULSAR

• Switch 6 portów 4 porty PoE 10/100 Mb/s (transfer danych i zasilanie) 2 porty 10/100 Mb/s (UP LINK)
  • Tryb Long Range (do 250m)
• 30 W dla każdego portu PoE, obsługa urządzeń zgodnych ze standardem IEEE 802.3af/at (PoE+)
• Obsługa funkcji auto-learning i auto-aging adresów MAC (tablica wielkości 1K)

• Dodatkowe elementy montażowe
- Sygnalizacja optyczna
• Gwarancja – 2 lata od daty produkcji

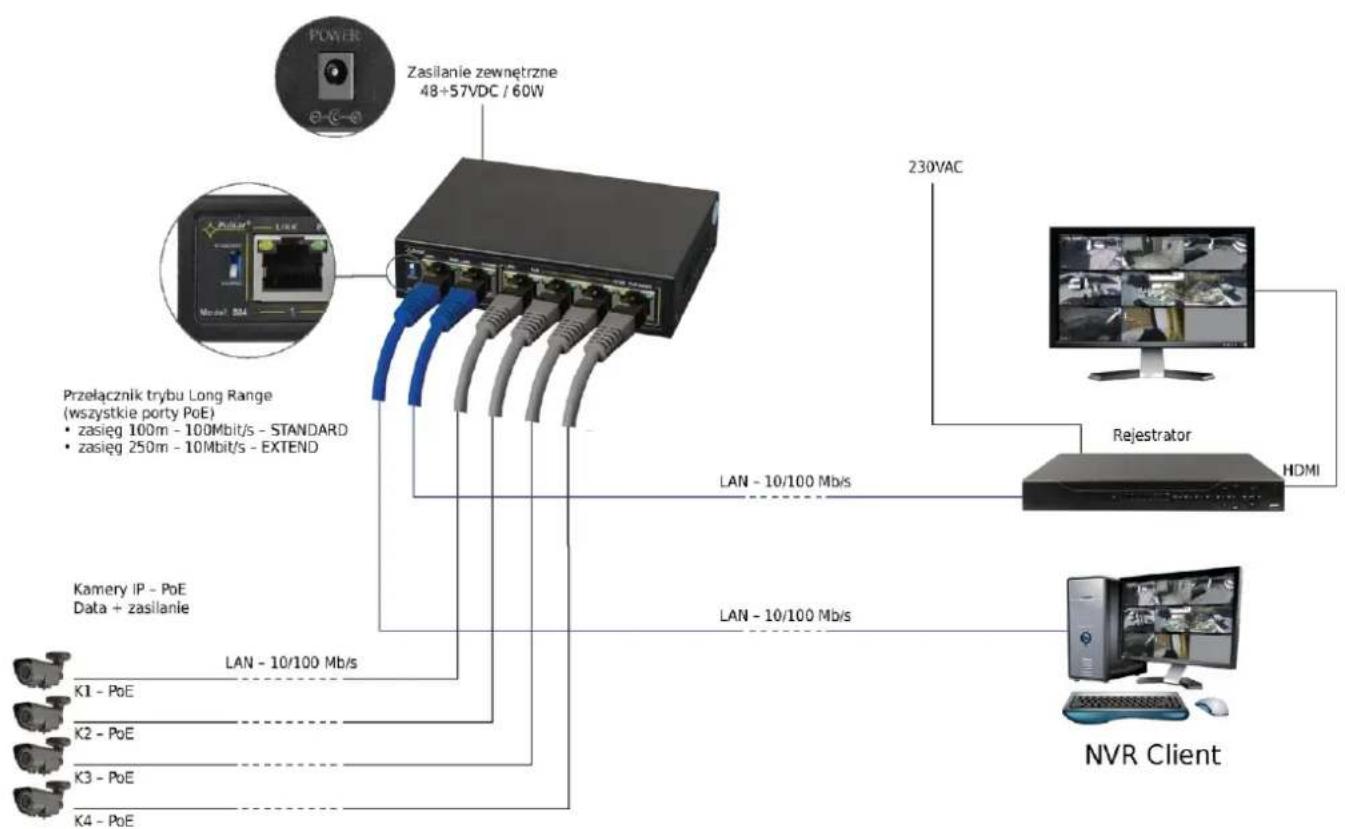

Przykład zastosowania.

1. Opis techniczny

1.1. Opis ogólny.

S64 to 6-portowy switch PoE przeznaczony do zasilania kamer IP pracujących w standardzie IEEE 802.3af/at. Switch na portach od 1 do 4 posiada funkcję automatycznej detekcji urządzeń zasilanych w standardzie PoE/PoE+. Porty UP LINK służą do podłączenia kolejnych urządzeń sieciowych poprzez złącze RJ45.

Na panelu przednim znajduje się sygnalizacja stanu pracy urządzenia zrealizowana na diodach LED (opis w tabeli poniżej).

Technologia PoE zapewnia połączenie sieciowe oraz obniża koszty instalacji, eliminując potrzebę doprowadzania oddzielnego kabla zasilającego do każdego urządzenia. Oprócz kamer w ten sposób mogą być zasilane urządzenia sieciowe, które korzystają z tej technologii np. telefon IP, access point, router.

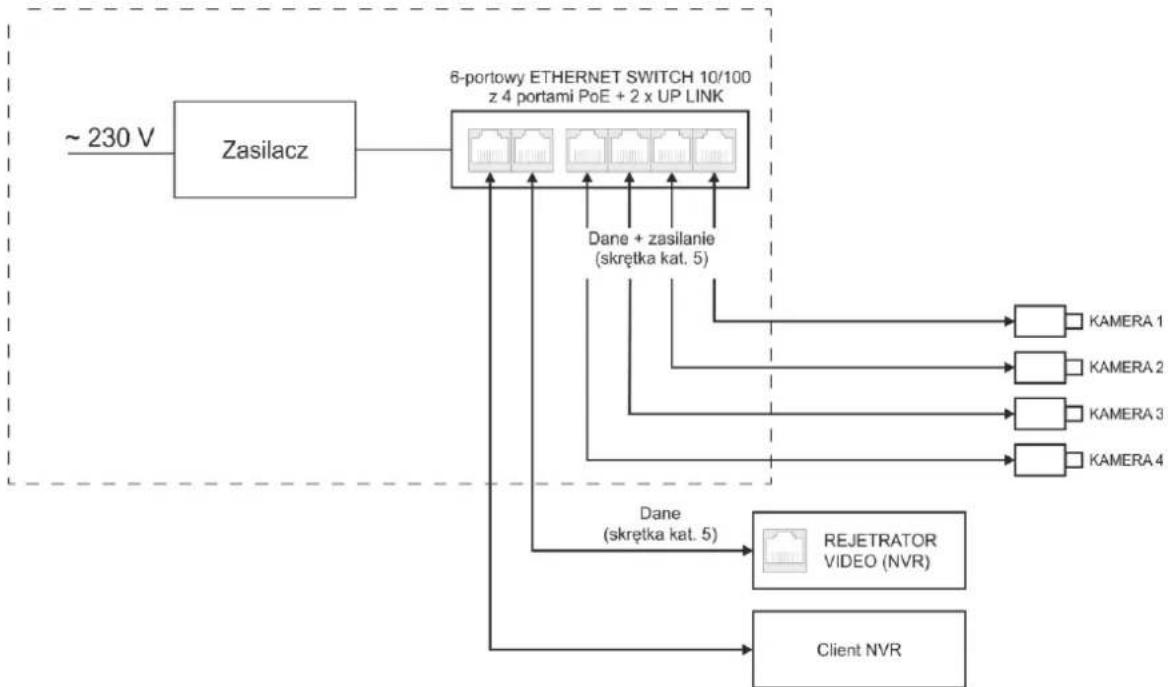

1.2 Schemat blokowy.

Rys. 1. Schemat blokowy.

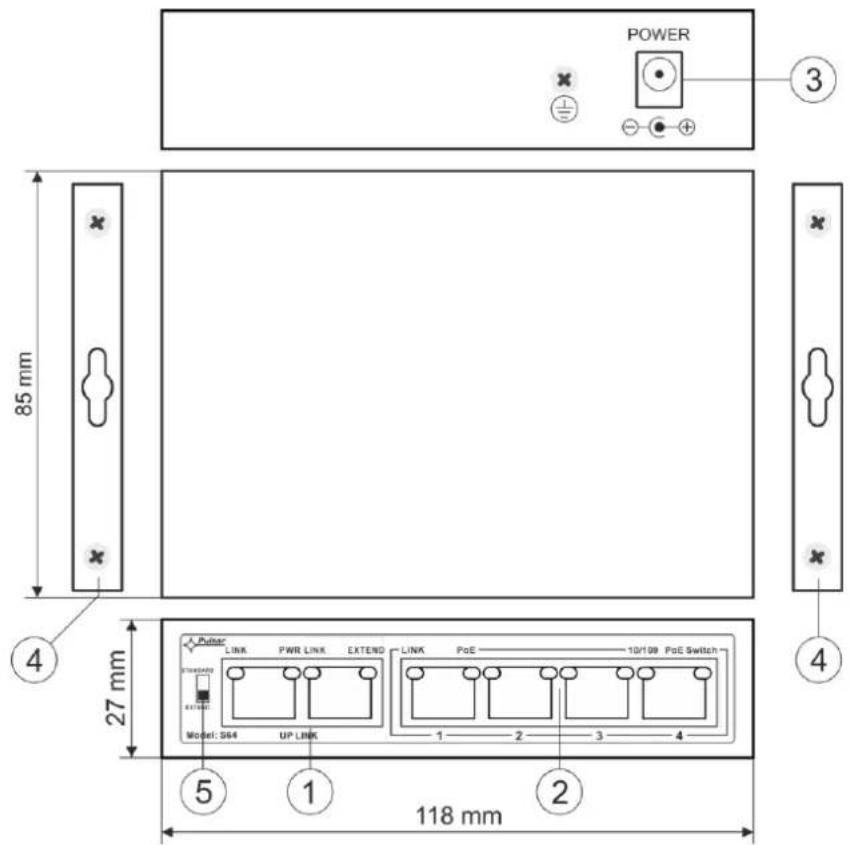

1.3. Opis elementów i złącz.

Tabela 1. (patrz rys.2)

Element nr (Rys. 2)	Opis
[1]	2 x UP LINK port
[2]	4 x PoE port (1÷4)
[3]	Gniazdo zasilania DC
[4]	Dodatkowe elementy montażowe
[5]	Przełącznik trybu Long Range

Rys. 2. Widok switch'a.

1.4. Parametry techniczne

Tabela 2.

Porty	6 portów 10/100 Mb/s (4 x PoE + 2 x UP LINK)z automatyczną negocjacją szybkości połączeń, automatycznym krosowaniem Auto MDI/MDIX
Zasilanie PoE	IEEE 802.3af/at (porty 1÷4), 52 V DC / 30 W na każdy port *
Tryby pracy	Long Range, VLAN
Protokoły, Standardy	IEEE 802.3, 802.3u, 802.3x CSMA/CD, TCP/IP
Przepustowość	1,6 Gb/s
Metoda transmisji	Store-and-Forward
Optyczna sygnalizacja pracy	Zasilanie switch'a;Link/Act;PoE Status
Zasilanie	48-57 V DC; 1,25 A max.
Pobór mocy na potrzeby własne	5 W max.
Warunki pracy	Temperatura -10°C ÷ 40°C,Wilgotność względna 5% - 90%, bez kondensacji

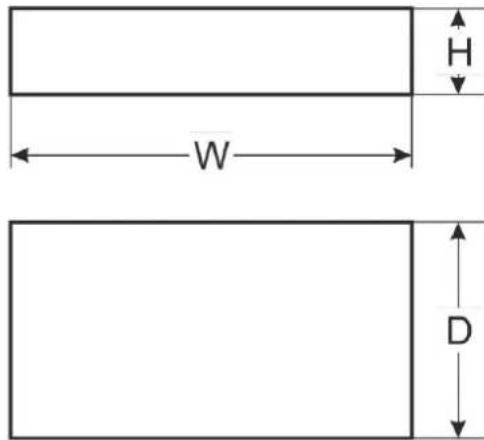

Wymiary	W=118, H=28, D=85 [+/- 2mm]
Akcesoria dodatkowe	blachy mocujące do podłoża
Waga netto / brutto	0.26 / 0.45 [kg]
Klasa ochronnościPN-EN 62368-1	II (druga)
Temperatura składowania	-20°C ÷ 60°C
Deklaracje	CE

* podana wartość 30 W na port jest wartością maksymalną. Sumaryczny pobór mocy nie powinien przekroczyć 60 W.

2. Instalacje

2.1. Wymagania

Urządzenie powinno być zamontowane w pomieszczeniach zamkniętych zgodnie z II klasą środowiskową, o normalnej wilgotności powietrza (RH=90% maks. bez kondensacji) i temperaturze z zakresu -10°C do +40°C. Należy zapewnić swobodny dostęp powietrza do urządzenia. W przypadku zamontowania urządzenia w obudowie, należy zapewnić swobodny konwekcyjny przepływ powietrza przez otwory wentylacyjne obudowy.

Przed przystąpieniem do instalacji, należy sporządzić bilans obciążenia Switcha. W zależności od zastosowania, należy dobrać odpowiedni zasilacz (zalecany 52 V; 1,25 A) Podana wartość obciążania 30 W na port jest wartością maksymalną odnoszącą się do pojedynczego wyjścia. Sumaryczny pobór mocy nie powinien przekroczyć 60 W i jest uzależniony od wydajności prądowej zasilacza, uwzględniając pobór mocy na potrzeby własne urządzenia. Zwiększone zapotrzebowanie na moc szczególnie widoczne jest w przypadku stosowania kamer wyposażonych w grzałki lub reflektory podczerwieni - w chwili załączenia tych elementów wzrasta gwałtownie pobór mocy co może mieć wpływ na nieprawidłowe działanie switch'a. Ponieważ urządzenie przeznaczone jest do pracy ciągłej nie posiada wyłącznika zasilania, dlatego należy zapewnić właściwą ochronę przeciążeniową w obwodzie zasilającym. Instalacja elektryczna powinna być wykonana według obowiązujących norm i przepisów.

2.2 Tryb Long Range

Switch umożliwia pracę w dwóch trybach: standardowym i przedłużonego zasięgu. Kiedy przełącznik Long Range znajduje się w pozycji STANDARD (patrz Rys. 5), porty PoE pracują z prędkością 100 Mb/s i oferują zasięg sieci Ethernet do 100 metrów. Po przełączeniu przełącznika w pozycję EXTEND zasięg zostaje zwiększony do 250 metrów, a prędkość zredukowana do 10 Mb/s. Dodatkowo uaktywnia się funkcja VLAN która izoluje porty PoE między sobą (komunikacja odbywa się pomiędzy portami UpLink i poszczególnymi PoE). W obu trybach prędkość portów UpLink wynosi 100 Mb/s.

Uwaga: Zmiana trybów wymaga restartu zasilania!

2.3. Procedura instalacji

1. Podłączyć switch do zasilacza.
2. Podłączyć zasilacz do gniazda AC 230 V.
3. Podłączyć przewody kamer do złącz RJ45 (złącza PoE).
4. Sprawdzić sygnalizację optyczną pracy switch'a (patrz tabela 3).

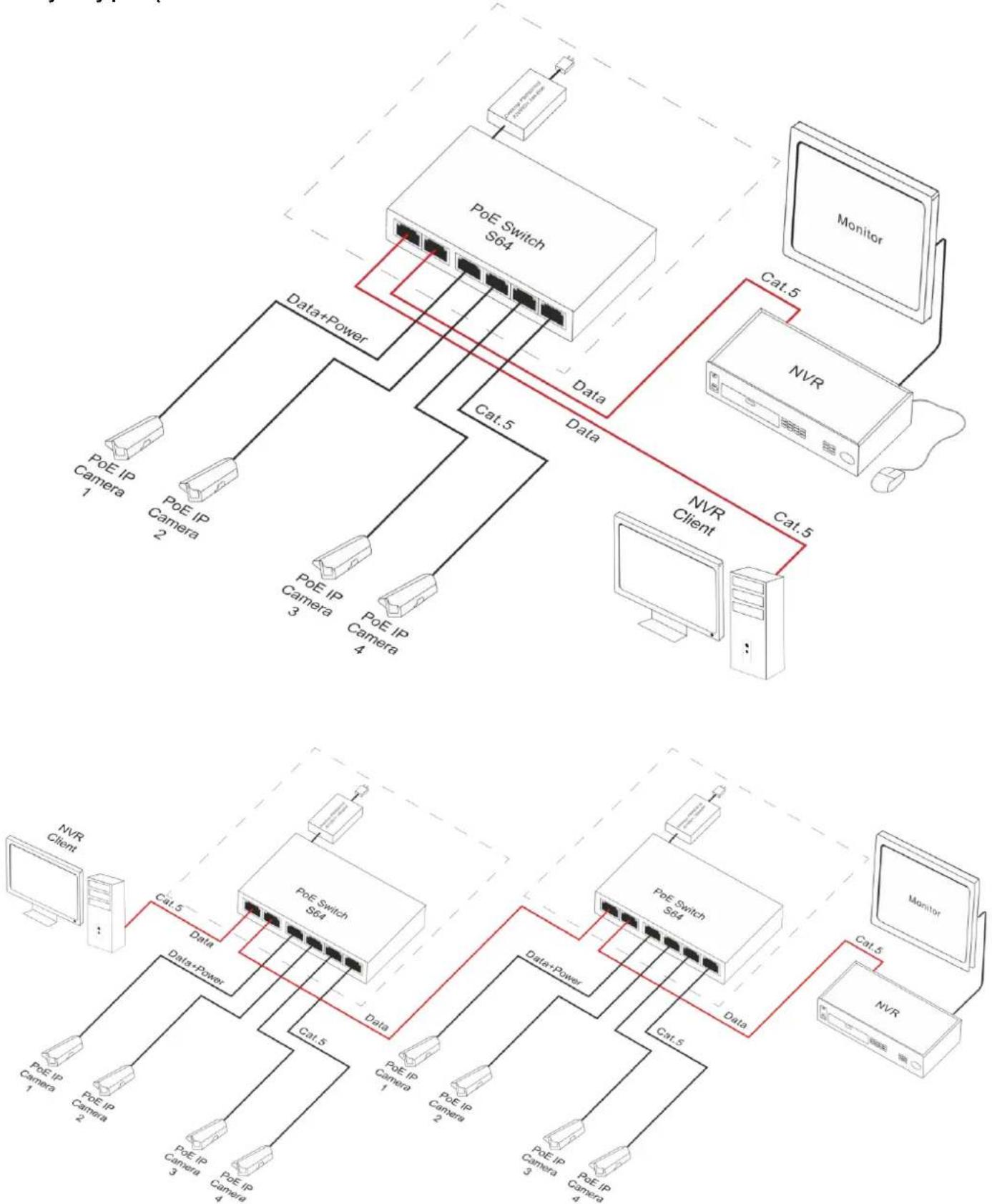

Przykłady podłączenia:

3. Sygnalizacja pracy.

Tabela 3. Sygnalizacja pracy
SYGNALIZACJA OPTYCZNA NA PORTACH PoE (1÷4)

DIODA LED ZIELONASygnalizacja zasilania PoEna portach RJ45		Nie świeci – brak zasilania na porcie RJ45 (nie podłączono urządzenia luburządzenie podłączone nie jest zgodne ze standardem IEEE 802.3af/at)Świeci – zasilanie na porcie RJ45Pulsuje – zwarcie lub przeciążenie wyjścia
DIODA LED ŻÓŁTA (LINK)Sygnalizacja stanu połączeniaurządzeń sieci LAN10 MB/s lub 100 Mb/soraz transmisji danych		Nie świeci – brak połączeniaŚwieci – podłączone urządzenie 10 Mb/s lub 100 Mb/sPulsuje – transmisja danych

SYGNALIZACJA OPTYCZNA NA PORTACH UP LINK

DIODA LED ZIELONA		Port po lewej stronie:Nie świeci – brak napięcia zasilania switch’aŚwieci – switch zasilany, poprawna praca	Port po prawej stronie:Nie świeci – normalna pracaŚwieci – tryb Long Range aktywny
DIODA LED ŻÓŁTA (LINK)Sygnalizacja stanu połączenia urządzeń sleci LAN10 MB/s lub 100 Mb/soraz transmisji danych		Nie świeci – brak transmisji danychŚwieci – podłączone urządzenie 10 Mb/s lub 100 Mb/sPulsuje – transmisja danych

OZNAKOWANIE WEEE

Zużytego sprzętu elektrycznego i elektronicznego nie wolno wyrzucać razem ze zwykłymi domowymi odpadami. Według dyrektywy WEEE obowiązującej w UE dla zużytego sprzętu elektrycznego i elektronicznego należy stosować oddzielne sposoby utylizacji.

W Polsce zgodnie z przepisami ustawy o zużytem sprzęcie elektrycznym i elektronicznym zabronione jest umieszczanie łącznie z innymi odpadami zużytego sprzętu oznakowanego symbolem przekreślonego kosza. Użytkownik, który zamierza się pozbyć tego produktu, jest obowiązany do oddania ww. do punktu zbierania zużytego sprzętu. Punkty zbierania prowadzone są m. in. przez sprzedawców hurtowych i detalicznych tego sprzętu oraz gminne jednostki organizacyjne prowadzące działalność w zakresie odbierania odpadów. Prawidłowa realizacja tych obowiązków ma znaczenie zwłaszcza w przypadku, gdy w zużytym sprzęcie znajdują się składniki niebezpieczne, które mają negatywny wpływ na środowisko i zdrowie ludzi.

Ogólne warunki gwarancji

Ogólne warunki gwarancji dostępne na stronie www.pulsar.pl
