Typ produktu	Switch PoE 10-portowy
Model	SG108WP v1.0
Liczba portów	10 portów 10/100/1000 Mb/s (8 x PoE + 2 x UP LINK)
Standard PoE	IEEE 802.3af/at (PoE+), do 30 W na port (łącznie max 120 W)
Przepustowość	16 Gb/s
Metoda transmisji	Store-and-Forward
Zasilanie	48–57 V DC, 2,5 A max (bez zasilacza)
Pobór mocy własnej	5 W max
Wymiary (szer. x wys. x gł.)	190 x 27 x 105 mm (+/- 2 mm)
Waga netto / brutto	0,48 kg / 0,66 kg
Temperatura pracy	-10°C ÷ 40°C
Wilgotność pracy	5% – 90% (bez kondensacji)
Temperatura przechowywania	-20°C ÷ 60°C
Certyfikaty	CE, RoHS
Gwarancja	2 lata od daty produkcji
Akcesoria dodatkowe	Blachy montażowe do podłoża
Funkcje	Auto-negocjacja, Auto MDI/MDIX, automatyczne uczenie i starzenie adresów MAC (tablica 8K)
Sygnalizacja optyczna	Power (zielona), Link/Act, PoE Status
Zastosowanie	Zasilanie kamer IP, telefonów IP, access pointów

Często zadawane pytania - SG108WP PULSAR

Jaki jest maksymalny pobór mocy na port PoE?

Maksymalnie 30 W na port, ale sumarycznie nie powinien przekroczyć 120 W (zależne od zasilacza).

Czy switch wymaga zewnętrznego zasilacza?

Tak, switch jest bez zasilacza – należy podłączyć zewnętrzne źródło 48–57 V DC o wydajności min. 2,5 A.

Jakie kable są potrzebne do podłączenia kamer?

Należy użyć skrętki kategorii 5 (lub wyższej) zakończonej wtykiem RJ45. Porty 1–8 obsługują PoE, więc kablem płynie zarówno dane, jak i zasilanie.

Czy mogę podłączyć urządzenia nie-PoE do portów PoE?

Tak, switch automatycznie wykrywa, czy urządzenie wymaga zasilania PoE. Jeśli nie, port działa tylko jako przełącznik danych.

Co oznaczają diody LED na panelu?

Zielona PWR – zasilanie włączone. Na portach UP LINK: dioda zielona – połączenie 1000 Mb/s, żółta – link/aktywność. Na portach PoE: dioda PoE Status – zasilanie aktywne.

Jakie warunki środowiskowe są wymagane?

Temperatura pracy -10°C do 40°C, wilgotność 5–90% bez kondensacji. Urządzenie przeznaczone do wnętrz (II klasa środowiskowa).

Czy switch obsługuje kamerę z grzałką lub reflektorem IR?

Tak, ale należy uwzględnić chwilowy wzrost poboru mocy przy załączaniu tych elementów. Sumaryczna moc nie może przekroczyć 120 W.

Jak zamontować switch?

Switch można postawić na płaskiej powierzchni lub przymocować do podłoża za pomocą dołączonych blach montażowych. Zapewnij swobodny przepływ powietrza.

Gdzie znajdę instrukcję obsługi?

Instrukcję można pobrać bezpłatnie ze strony notice-facile.com lub ze strony producenta www.pulsar.pl.

Jakie są wymiary i waga urządzenia?

Wymiary: 190 x 27 x 105 mm (+/- 2 mm). Waga netto 0,48 kg, brutto 0,66 kg.

INSTRUKCJA OBSŁUGI SG108WP PULSAR

Pulsar®www.pulsar.pl				SG108WPv1.0Switch PoE 10-portowy SG108WP bez zasilacza do 8 kamer IP
		RoHS			Wydanie: 1 z dnia 25.01.2021Zastępuje wydanie: ---- PL

Cechy:

• Switch 10 portów
  8 portów PoE 10/100/1000 Mb/s (transfer danych i zasilanie) 2 porty 10/100/1000 Mb/s (UP LINK)
• 30 W dla każdego portu PoE, obsługa urządzeń zgodnych ze standardem IEEE 802.3af/at (PoE+)
• Obsługa funkcji auto-learning i auto-aging adresów MAC (tablica wielkości 8K)
• Sygnalizacja optyczna

• Dodatkowe elementy montażowe
• Gwarancja – 2 lata od daty produkcji

1. Opis techniczny

1.1. Opis ogólny.

SG108 to 10-portowy switch PoE przeznaczony do zasilania kamer IP pracujących w standardzie IEEE 802.3af/at. Switch na portach od 1 do 8 posiada funkcję automatycznej detekcji urządzeń zasilanych w standardzie PoE/PoE+. Porty UP LINK służą do podłączenia kolejnych urządzeń sieciowych poprzez złącze RJ45. Na panelu przednim znajduje się sygnalizacja stanu pracy urządzenia zrealizowana na diodach LED (opis w tabeli poniżej).

Technologia PoE zapewnia połączenie sieciowe oraz obniża koszty instalacji, eliminując potrzebę doprowadzania oddzielnego kabla zasilającego do każdego urządzenia. Oprócz kamer w ten sposób mogą być zasilane urządzenia sieciowe, które korzystają z tej technologii np. telefon IP, access point, router.

1.2 Schemat blokowy.

Rys. 1. Schemat blokowy.

1.3. Opis elementów i złącz.

Tabela 1. (patrz rys.2)

Element nr (Rys. 2)	Opis
[1]	8 x PoE port (1÷8)
[2]	2 x UP LINK port
[3]	Gniazdo zasilania DC
[4]	Dodatkowe elementy montażowe

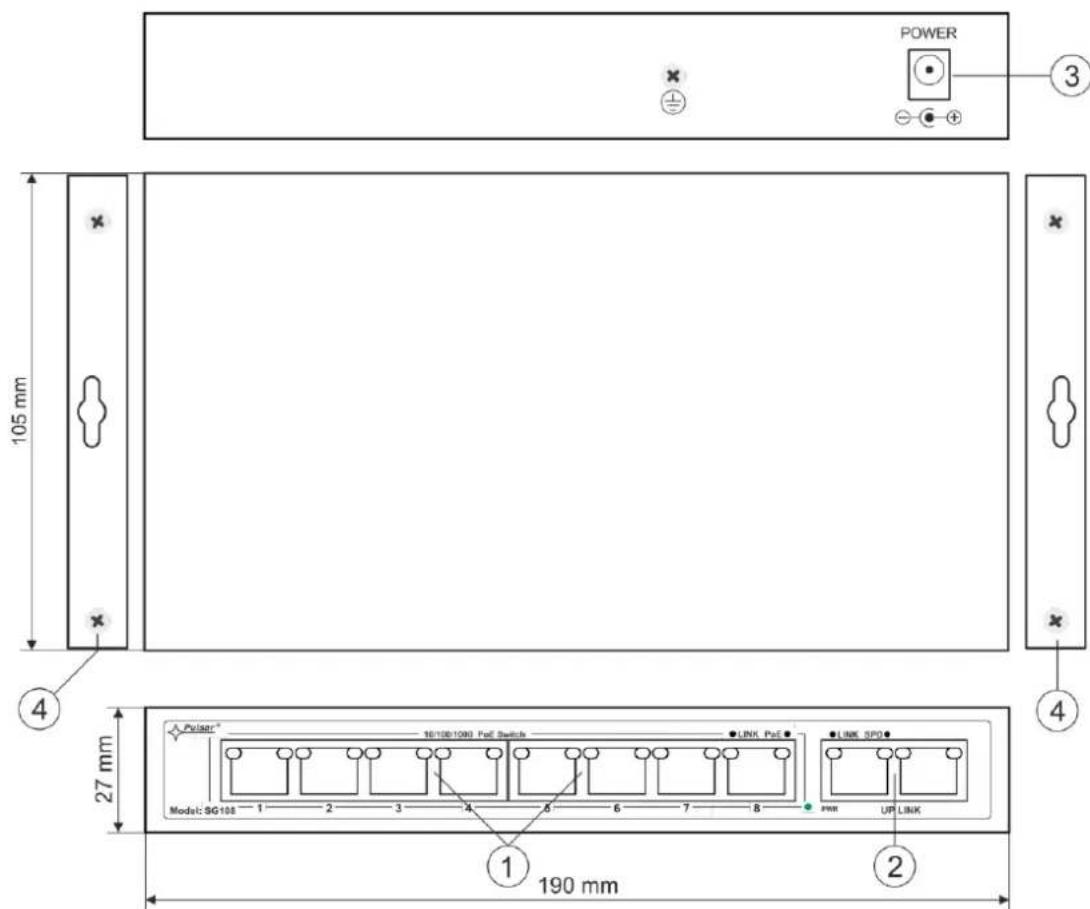

Rys. 2. Widok switch'a.

1.4. Parametry techniczne

Tabela 2.

Porty	10 portów 10/100/1000 Mb/s (8 x PoE + 2 x UP LINK)z automatyczną negocjacją szybkości połączeń, automatycznym krosowaniem Auto MDI/MDIX
Zasilanie PoE	IEEE 802.3af/at (porty 1÷8), 52 V DC / 30 W na każdy port *
Protokoły, Standardy	IEEE 802.3, 802.3u, 802.3x CSMA/CD, TCP/IP
Przepustowość	16 Gb/s
Metoda transmisji	Store-and-Forward
Optycznasygnalizacja pracy	Zasilanie switch'a;Link/Act;PoE Status
Zasilanie	PoE: 48-57 V DC; 2,5 A max.
Pobór mocy na potrzeby własne	5 W max.
Warunki pracy	Temperatura -10°C ÷ 40°C,Wilgotność względna 5 % - 90 %, bez kondensacji
Wymiary	W=190, H=27, D=105 [+/- 2mm]
Akcesoria dodatkowe	blachy mocujące do podłoża
Waga netto / brutto	0.48 / 0.66 [kg]
Temperatura składowania	-20°C ÷ 60°C
Deklaracje	CE

* podana wartość 30 W na port jest wartością maksymalną. Sumaryczny pobór mocy nie powinien przekroczyć 120 W.

2. Instalacje

2.1. Wymagania

Urządzenie powinno być zamontowane w pomieszczeniach zamkniętych zgodnie z II klasą środowiskową, o normalnej wilgotności powietrza (RH=90% maks. bez kondensacji) i temperaturze z zakresu -10°C do +40°C. Należy zapewnić swobodny dostęp powietrza do urządzenia. W przypadku zamontowania urządzenia w obudowie, należy zapewnić swobodny konwekcyjny przepływ powietrza przez otwory wentylacyjne obudowy.

Przed przystąpieniem do instalacji, należy sporządzić bilans obciążenia Switcha. W zależności od zastosowania, należy dobrać odpowiedni zasilacz (zalecany 52 V; 2,5 A) Podana wartość obciążania 30 W na port jest wartością maksymalną odnoszącą się do pojedynczego wyjścia. Sumaryczny pobór mocy nie powinien przekroczyć 120 W i jest uzależniony od wydajności prądowej zasilacza, uwzględniając pobór mocy na potrzeby własne urządzenia. Zwiększone zapotrzebowanie na moc szczególnie widoczne jest w przypadku stosowania kamer wyposażonych w grzałki lub reflektory podczerwieni - w chwili załączenia tych elementów wzrasta gwałtownie pobór mocy, co może mieć wpływ na nieprawidłowe działanie switch'a.

Ponieważ urządzenie przeznaczone jest do pracy ciągłej nie posiada wyłącznika zasilania, dlatego należy zapewnić właściwą ochronę przeciążeniową w obwodzie zasilającym. Instalacja elektryczna powinna być wykonana według obowiązujących norm i przepisów.

2.2. Procedura instalacji

1. Podłączyć switch do zasilacza.
2. Podłączyć zasilacz do gniazda 230 V.
3. Podłączyć przewody kamer do złącz RJ45 (złącza PoE).
4. Sprawdzić sygnalizację optyczną pracy switch'a (patrz tabela 3).

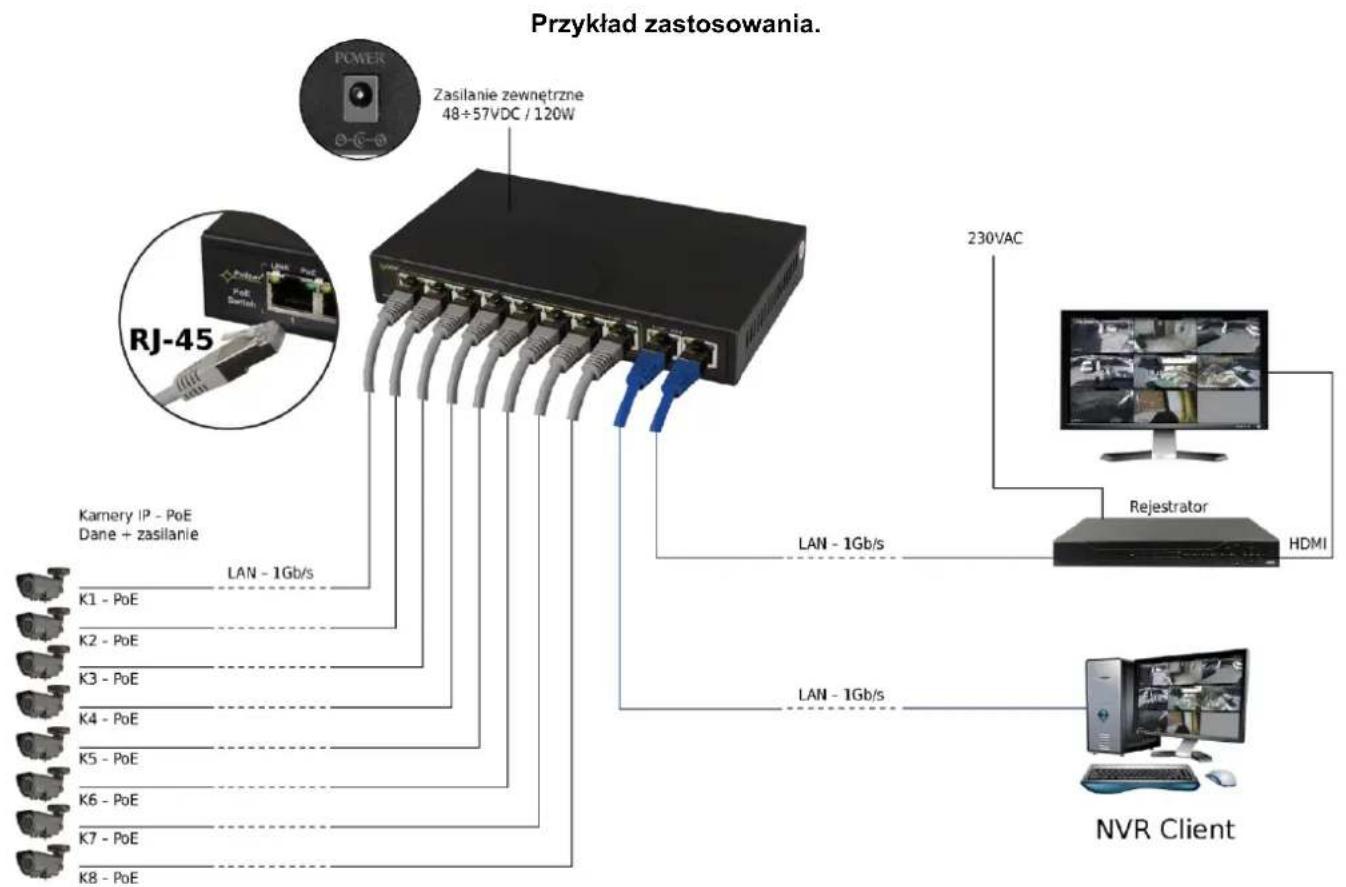

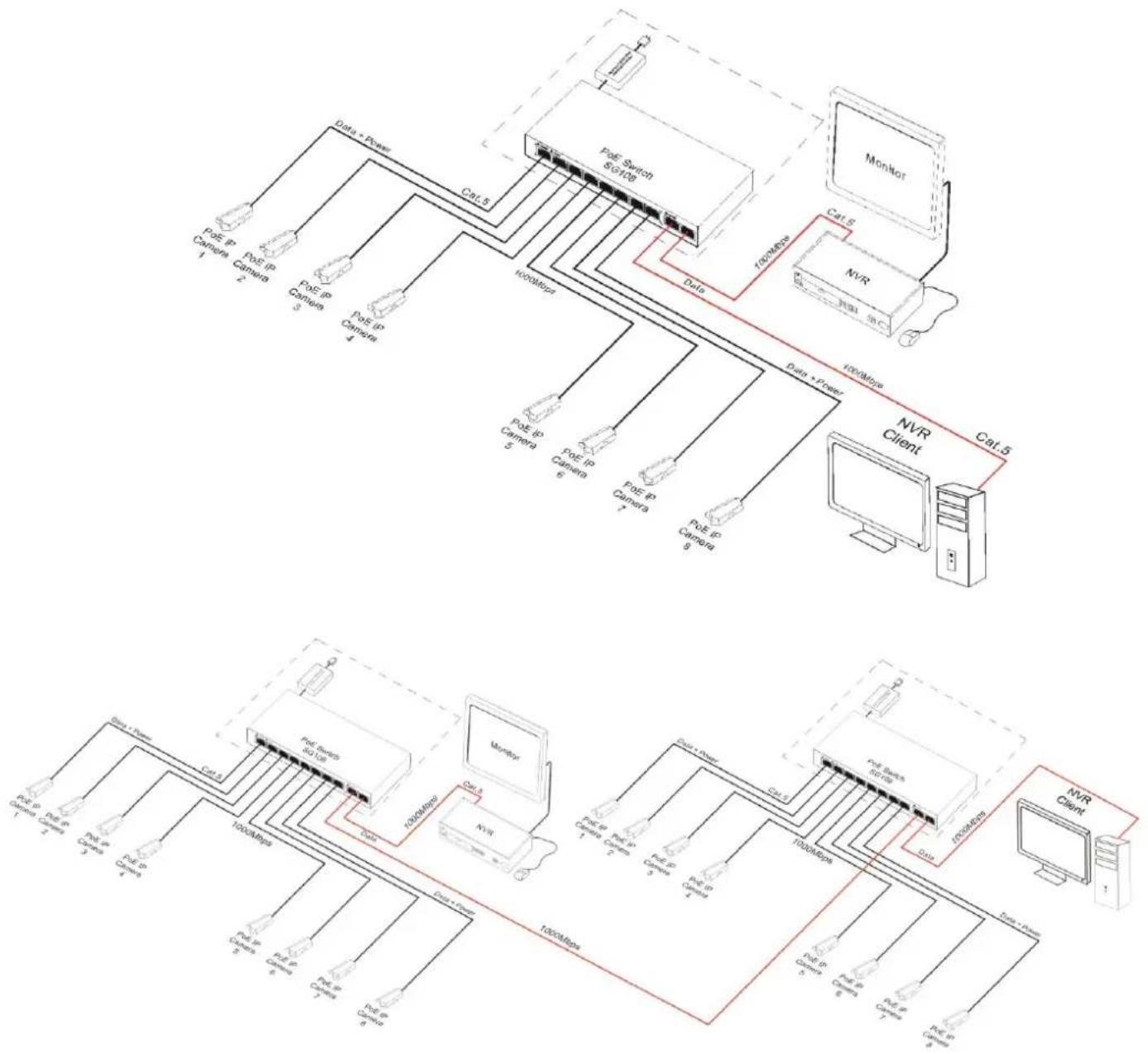

Przykłady podłączenia.

3. Sygnalizacja pracy.

Tabela 3. Sygnalizacja pracy
SYGNALIZACJA OPTYCZNA ZASILANIA SWITCH'a

DIODA LED ZIELONA (Power)Sygnalizacja zasilaniaswitch'a

PWR

Nie świeci – brak napięcia zasilania switch'aŚwieci – switch zasilany, poprawna praca

SYGNALIZACJA OPTYCZNA NA PORTACH UP LINK

DIODA LED ZIELONA		Nie świeci – brak połączenia / podłączone urządzenie 10/100 Mb/sŚwieci – podłączone urządzenie 1000 Mb/s
DIODA LED ŻÓŁTA (LINK)Sygnalizacja stanu połączeniaurządzeń sieci LAN10/100/1000 Mb/soraz transmisji danych		Nie świeci – brak transmisji danychŚwieci – podłączone urządzenie 10/100/1000 Mb/sPulsuje – transmisja danych

OZNAKOWANIE WEEE

Zużytego sprzętu elektrycznego i elektronicznego nie wolno wyrzucać razem ze zwykłymi domowymi odpadami. Według dyrektywy WEEE obowiązującej w UE dla zużytego sprzętu elektrycznego i elektronicznego należy stosować oddzielne sposoby utylizacji.

W Polsce zgodnie z przepisami ustawy o zużytym sprzęcie elektrycznym i elektronicznym zabronione jest umieszczanie łącznie z innymi odpadami zużytego sprzętu oznakowanego symbolem przekreślonego kosza. Użytkownik, który zamierza się pozbyć tego produktu, jest obowiązany do oddania ww. do punktu zbierania zużytego sprzętu. Punkty zbierania prowadzone są m. in. przez sprzedawców hurtowych i detalicznych tego sprzętu oraz gminne jednostki organizacyjne prowadzące działalność w zakresie odbierania odpadów. Prawidłowa realizacja tych obowiązków ma znaczenie zwłaszcza w przypadku, gdy w zużytym sprzęcie znajdują się składniki niebezpieczne, które mają negatywny wpływ na środowisko i zdrowie ludzi.

Ogólne warunki gwarancji

Ogólne warunki gwarancji dostępne na stronie www.pulsar.pl
