SG64WP - Przełącznik sieciowy PULSAR - Bezpłatna instrukcja obsługi

Marka	Pulsar
Model	SG64WP
Typ produktu	Switch PoE 6-portowy
Liczba portów	6 (4 x PoE + 2 x UP LINK)
Standard PoE	IEEE 802.3af/at (PoE+)
Moc na port PoE	30 W (maksymalnie)
Całkowita moc PoE	60 W (maks.)
Przepustowość	8,8 Gb/s
Metoda transmisji	Store-and-Forward
Zasilanie	48-57 V DC, 1,25 A
Pobór mocy własnej	5 W maks.
Wymiary (szer. x wys. x gł.)	118 x 28 x 95 mm
Waga netto	0,35 kg
Waga brutto	0,55 kg
Temperatura pracy	-10°C do +40°C
Wilgotność pracy	5% - 90% (bez kondensacji)
Sygnalizacja	Diody LED: Power, Link/Act, PoE Status
Akcesoria	Blachy montażowe
Gwarancja	2 lata
Czyszczenie i konserwacja	Czyścić suchą szmatką, unikać kontaktu z wodą.
Bezpieczeństwo	Montaż w pomieszczeniach zamkniętych, ochrona przeciwciążeniowa, zgodność z CE i WEEE.

Często zadawane pytania - SG64WP PULSAR

Jakie kamery można podłączyć do switcha SG64WP?

Switch SG64WP obsługuje kamery IP zgodne ze standardem IEEE 802.3af/at (PoE+). Można podłączyć do 4 kamer na portach PoE (1-4) oraz dodatkowe urządzenia sieciowe przez porty UP LINK.

Jaka jest maksymalna moc na port PoE?

Maksymalna moc na każdym porcie PoE wynosi 30 W, ale całkowita moc nie powinna przekroczyć 60 W.

Czy switch obsługuje standard PoE+?

Tak, switch obsługuje standard IEEE 802.3at (PoE+), co pozwala na zasilanie urządzeń o większym poborze mocy.

Jak zasilić switch SG64WP?

Switch zasilany jest napięciem stałym 48-57 V DC (zalecane 52 V) o prądzie 1,25 A. Należy podłączyć odpowiedni zasilacz do gniazda DC na urządzeniu.

Jakie są wymiary i waga urządzenia?

Wymiary switcha to 118 x 28 x 95 mm (szer. x wys. x gł.). Waga netto wynosi 0,35 kg, a brutto 0,55 kg.

Czy switch można zamontować na ścianie?

Tak, w zestawie znajdują się blachy montażowe umożliwiające przymocowanie urządzenia do podłoża. Montaż powinien być wykonany w pomieszczeniu zamkniętym.

Co oznaczają diody LED na panelu przednim?

Dioda PWR (zielona) sygnalizuje zasilanie. Na portach PoE (1-4) dioda zielona wskazuje zasilanie PoE, żółta (LINK) sygnalizuje połączenie sieciowe (10/100/1000 Mb/s) i transmisję danych. Na portach UP LINK dioda zielona oznacza połączenie 1000 Mb/s, żółta (LINK) sygnalizuje aktywność.

Jakie są warunki pracy switcha?

Switch pracuje w temperaturze -10°C do +40°C i wilgotności względnej 5% - 90% (bez kondensacji). Urządzenie powinno być zamontowane w suchym pomieszczeniu z zapewnioną wentylacją.

Czy switch ma wbudowany zasilacz?

Nie, switch nie posiada wbudowanego zasilacza. Wymaga zewnętrznego zasilacza DC o napięciu 48-57 V i prądzie 1,25 A (zalecany 52 V).

Jaka jest gwarancja na ten produkt?

Produkt objęty jest 2-letnią gwarancją od daty produkcji. Szczegółowe warunki gwarancji dostępne są na stronie www.pulsar.pl.

INSTRUKCJA OBSŁUGI SG64WP PULSAR

Pulsar®www.pulsar.pl				SG64WPv1.0Switch PoE 6-portowy SG64WP bez zasilacza do 4 kamer IP
					Wydanie: 1 z dnia 25.01.2021Zastępuje wydanie: ---- PL

Cechy:

• Switch 6 portów
  4 porty PoE 10/100/1000 Mb/s (transfer danych i zasilanie) 2 porty 10/100/1000 Mb/s (UP LINK)
• 30 W dla każdego portu PoE, obsługa urządzeń zgodnych ze standardem IEEE 802.3af/at (PoE+)
• Obsługa funkcji auto-learning i auto-aging adresów MAC (tablica wielkości 1K)
• Sygnalizacja optyczna

• Dodatkowe elementy montażowe
• Gwarancja – 2 lata od daty produkcji

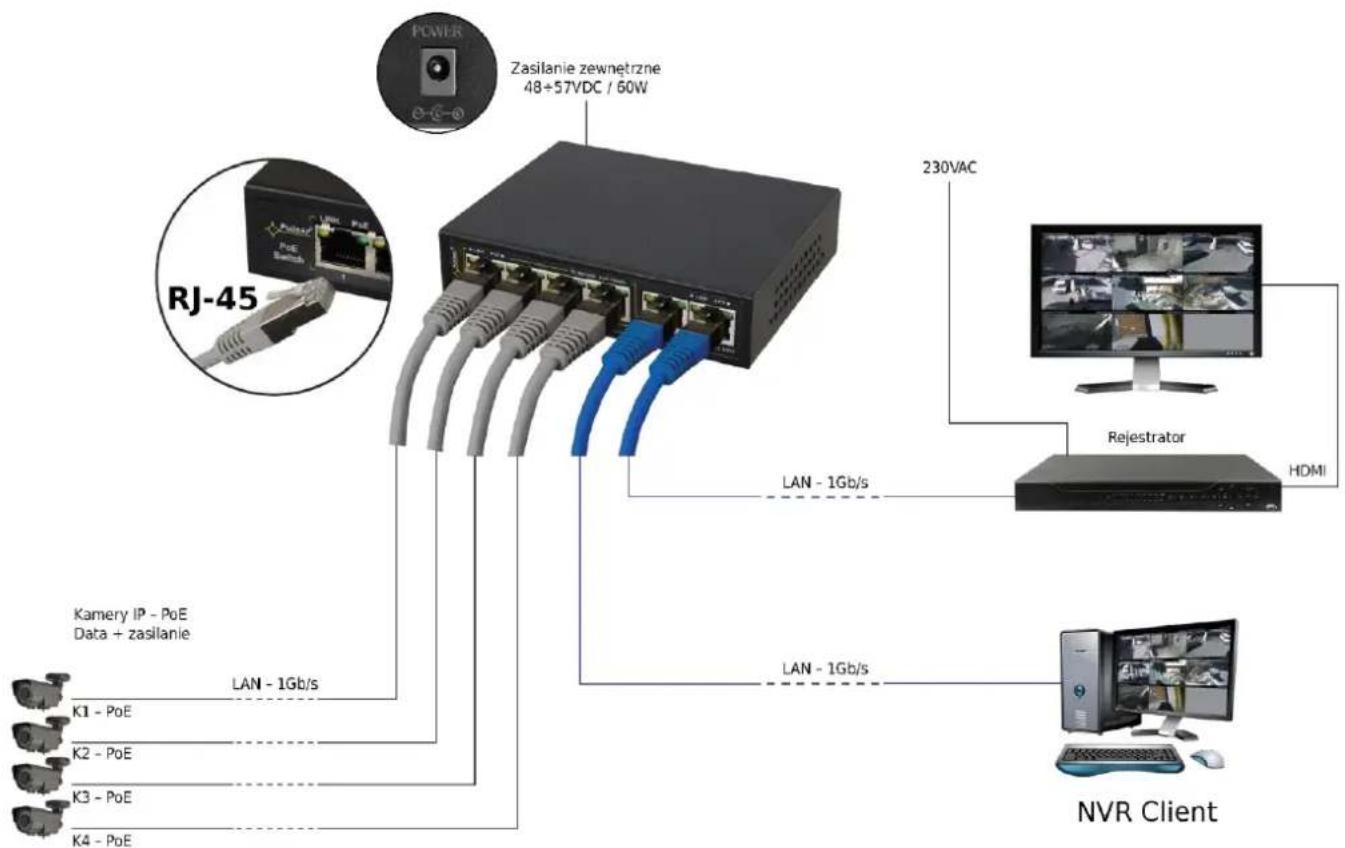

Przykład zastosowania.

1. Opis techniczny

1.1. Opis ogólny.

SG64 to 6-portowy switch PoE przeznaczony do zasilania kamer IP pracujących w standardzie IEEE 802.3af/at. Switch na portach od 1 do 4 posiada funkcję automatycznej detekcji urządzeń zasilanych w standardzie PoE/PoE+. Porty UP LINK służą do podłączenia kolejnych urządzeń sieciowych poprzez złącze RJ45. Na panelu przednim znajduje się sygnalizacja stanu pracy urządzenia zrealizowana na diodach LED (opis w tabeli poniżej).

Technologia PoE zapewnia połączenie sieciowe oraz obniża koszty instalacji, eliminując potrzebę doprowadzania oddzielnego kabla zasilającego do każdego urządzenia. Oprócz kamer w ten sposób mogą być zasilane urządzenia sieciowe, które korzystają z tej technologii np. telefon IP, access point, router.

1.2 Schemat blokowy.

Rys. 1. Schemat blokowy.

1.3. Opis elementów i złącz.

Tabela 1. (patrz rys.2)

Element nr (Rys. 2)	Opis
[1]	2 x UP LINK port
[2]	4 x PoE port (1÷4)
[3]	Gniazdo zasilania DC
[4]	Dodatkowe elementy montażowe

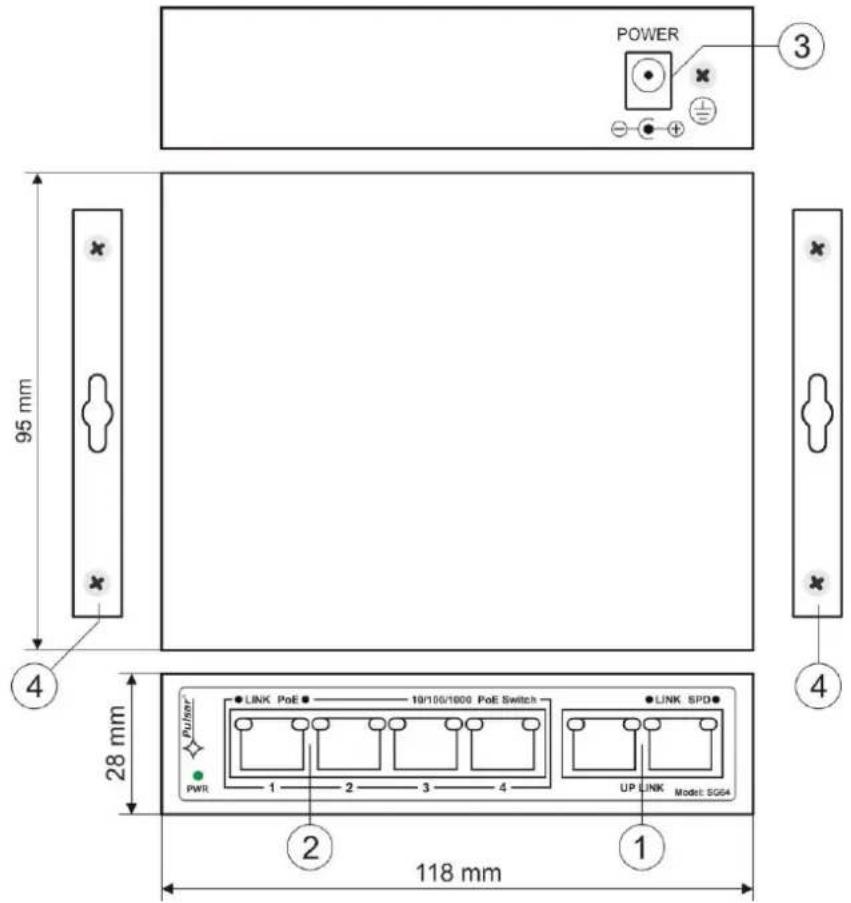

Rys. 2. Widok switch'a.

1.4. Parametry techniczne.

Tabela 2.

Porty	6 portów 10/100/1000 Mb/s (4 x PoE + 2 x UP LINK)z automatyczną negocjacją szybkości połączeń, automatycznym krosowaniem Auto MDI/MDIX
Zasilanie PoE	IEEE 802.3af/at (porty 1÷4), 52 V DC / 30 W na każdy port *
Protokoły, Standardy	IEEE 802.3, 802.3u, 802.3x CSMA/CD, TCP/IP
Przepustowość	8,8 Gb/s
Metoda transmisji	Store-and-Forward
Optyczna sygnalizacja pracy	Zasilanie switch'a;Link/Act;PoE Status
Zasilanie	48-57 V DC; 1,25 A max.
Pobór mocy na potrzeby własne	5 W max.
Warunki pracy	Temperatura -10°C ÷ 40°C,Wilgotność względna 5% - 90%, bez kondensacji

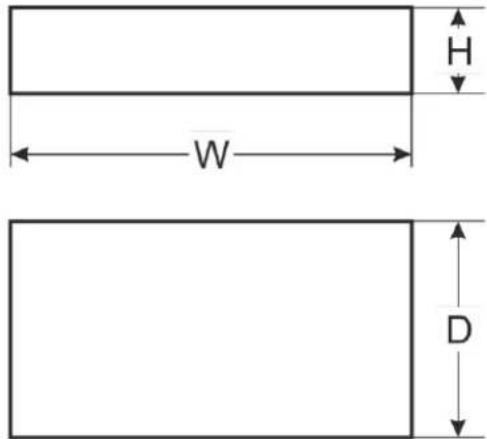

Wymiary	W=118, H=28, D=95 [+/- 2mm]
Akcesoria dodatkowe	blachy mocujące do podłoża
Waga netto / brutto	0,35 / 0,55 [kg]
Temperatura składowania	-20°C ÷ 60°C
Deklaracje	CE

* podana wartość 30 W na port jest wartością maksymalną. Sumaryczny pobór mocy nie powinien przekroczyć 60 W.

2. Instalacje

2.1. Wymagania

Urządzenie powinno być zamontowane w pomieszczeniach zamkniętych zgodnie z II klasą środowiskową, o normalnej wilgotności powietrza (RH=90% maks. bez kondensacji) i temperaturze z zakresu -10°C do +40°C. Należy zapewnić swobodny dostęp powietrza do urządzenia. W przypadku zamontowania urządzenia w obudowie, należy zapewnić swobodny konwekcyjny przepływ powietrza przez otwory wentylacyjne obudowy.

Przed przystąpieniem do instalacji, należy sporządzić bilans obciążenia Switcha. W zależności od zastosowania, należy dobrać odpowiedni zasilacz (zalecany 52 V; 1,25 A) Podana wartość obciążania 30 W na port jest wartością maksymalną odnoszącą się do pojedynczego wyjścia. Sumaryczny pobór mocy nie powinien przekroczyć 60 W i jest uzależniony od wydajności prądowej zasilacza, uwzględniając pobór mocy na potrzeby własne urządzenia. Zwiększone zapotrzebowanie na moc szczególnie widoczne jest w przypadku stosowania kamer wyposażonych w grzałki lub reflektory podczerwieni - w chwili załączenia tych elementów wzrasta gwałtownie pobór mocy, co może mieć wpływ na nieprawidłowe działanie switch'a. Ponieważ urządzenie przeznaczone jest do pracy ciągłej nie posiada wyłącznika zasilania, dlatego należy zapewnić właściwą ochronę przeciążeniową w obwodzie zasilającym. Instalacja elektryczna powinna być wykonana według obowiązujących norm i przepisów.

2.2. Procedura instalacji

1. Podłączyć switch do zasilacza.
2. Podłączyć zasilacz do gniazda 230 V.
3. Podłączyć przewody kamer do złącz RJ45 (złącza PoE).
4. Sprawdzić sygnalizację optyczną pracy switch'a (patrz tabela 3).

Przykłady podłączenia.

3. Sygnalizacja pracy.

Tabela 3. Sygnalizacja pracy
SYGNALIZACJA OPTYCZNA ZASILANIA SWITCH'a

DIODA LED ZIELONA (Power)Sygnalizacja zasilaniaswitch'a

PWR

Nie świeci – brak napięcia zasilania switch'aŚwieci – switch zasilany, poprawna praca

SYGNALIZACJA OPTYCZNA NA PORTACH PoE (1÷4)

DIODA LED ZIELONASygnalizacja zasilania PoEna portach RJ45		Nie świeci – brak zasilania na porcie RJ45 (nie podłączono urządzenia luburządzenie podłączone nie jest zgodne ze standardem IEEE 802.3af/at)Świeci – zasilanie na porcie RJ45Pulsuje - zwarcie lub przeciążenie wyjścia
DIODA LED ŻÓŁTA (LINK)Sygnalizacja stanu połączeniaurządzeń sieci LAN10/100/1000 Mb/soraz transmisji danych		Nie świeci – brak połączeniaŚwieci – podłączone urządzenie 10/100/1000 Mb/sPulsuje – transmisja danych

SYGNALIZACJA OPTYCZNA NA PORTACH UP LINK

DIODA LED ZIELONA		Nie świeci – brak połączenia / podłączone urządzenie 10/100 Mb/sŚwieci – podłączone urządzenie 1000 Mb/s
DIODA LED ZOŁTA (LINK)Sygnalizacja stanu połączeniaurządzeń sleci LAN10/100/1000 Mb/soraz transmisji danych		Nie świeci – brak transmisji danychŚwieci – podłączone urządzenie 10/100/1000 Mb/sPulsuje – transmisja danych

OZNAKOWANIE WEEE

Zużytego sprzętu elektrycznego i elektronicznego nie wolno wyrzucać razem ze zwykłymi domowymi odpadami. Według dyrektywy WEEE obowiązującej w UE dla zużytego sprzętu elektrycznego i elektronicznego należy stosować oddzielne sposoby utylizacji.

W Polsce zgodnie z przepisami ustawy o zużytym sprzęcie elektrycznym i elektronicznym zabronione jest umieszczanie łącznie z innymi odpadami zużytego sprzętu oznakowanego symbołem przekreślonego kosza. Użytkownik, który zamierza się pozbyć tego produktu, jest obowiązany do oddania ww. do punktu zbierania zużytego sprzętu. Punkty zbierania prowadzone są m. in. przez sprzedawców hurtowych i detalicznych tego sprzętu oraz gminne jednostki organizacyjne prowadzące działalność w zakresie odbierania odpadów. Prawidłowa realizacja tych obowiązków ma znaczenie zwłaszcza w przypadku, gdy w zużytym sprzęcie znajdują się składniki niebezpieczne, które mają negatywny wpływ na środowisko i zdrowie ludzi.

Ogólne warunki gwarancji

Ogólne warunki gwarancji dostępne na stronie www.pulsar.pl
