SF116WP - Przełącznik sieciowy PULSAR - Bezpłatna instrukcja obsługi

Typ produktu	16-portowy switch PoE z 2 portami UpLink
Porty	16 x PoE 10/100 Mb/s (RJ-45), 2 x UpLink 10/100/1000 Mb/s (RJ-45), 2 x UpLink 1000 Mb/s (SFP)
Zasilanie PoE	IEEE 802.3af/at, 30 W na port, maks. 240 W łącznie
Napięcie zasilania	48–54 V DC, 5 A max.
Przepustowość	14,8 Gb/s
Metoda transmisji	Store-and-Forward
Tablica MAC	16K wpisów z auto-learning i auto-aging
Obsługa standardów	IEEE 802.3, 802.3u, 802.3x, CSMA/CD, TCP/IP
Wymiary (szer. × wys. × gł.)	442 × 44 × 224 mm (±2 mm)
Waga netto / brutto	2,2 kg / 2,6 kg
Warunki pracy	Temperatura: -10°C do +40°C, wilgotność: 20–90% bez kondensacji
Klasa ochronności	I (EN 62368-1)
Certyfikaty	CE
Gwarancja	2 lata od daty produkcji
Akcesoria w zestawie	Uchwyty montażowe do RACK 19"

Często zadawane pytania - SF116WP PULSAR

Jakie urządzenia można zasilać przez switch Pulsar SF116WP?

Switch obsługuje urządzenia zgodne ze standardem IEEE 802.3af/at (PoE+), takie jak kamery IP, telefony VoIP, access pointy itp. Każdy port dostarcza do 30 W, a sumaryczna moc nie powinna przekroczyć 240 W.

Czy switch ma funkcję automatycznego rozpoznawania urządzeń PoE?

Tak, porty 1–16 automatycznie wykrywają urządzenia PoE i dostarczają zasilanie zgodne ze standardami 802.3af/at.

Jak podłączyć moduły SFP do switcha?

Należy włożyć moduł GBIC (SFP) do gniazd G1/SFP lub G2/SFP. Uwaga: porty G1/TP i G1/SFP (oraz G2/TP i G2/SFP) są typu COMBO – nie mogą pracować jednocześnie. Używając SFP, odpowiadający mu port RJ45 jest wyłączony.

Co oznaczają diody LED na panelu przednim?

Dioda Power (żółta) – sygnalizuje zasilanie. Na portach PoE: dioda PoE (zielona) – świeci przy prawidłowym zasilaniu, pulsuje przy zwarciu/przeciążeniu; dioda Link (żółta) – świeci przy połączeniu, pulsuje przy transmisji. Na portach UpLink: dioda Speed (zielona) – świeci przy 1000 Mb/s, gaśnie przy 100/10 Mb/s.

Jaki zasilacz jest zalecany do SF116WP?

Zalecane napięcie to 52 V DC o wydajności prądowej co najmniej 5 A. Całkowity pobór mocy switcha z wszystkimi portami PoE może wynieść do 240 W, uwzględniając straty własne.

Czy switch można zamontować w szafie RACK 19''?

Tak, w zestawie znajdują się uchwyty montażowe umożliwiające instalację w standardowej szafie RACK 19''. Wymiary switcha są przystosowane do takiego montażu.

Jaka jest maksymalna odległość kabla dla transmisji PoE?

Dla skrętki kategorii 5 lub wyższej maksymalna odległość wynosi 100 metrów zgodnie ze standardem Ethernet. W przypadku użycia światłowodu (moduły SFP) odległość może być znacznie większa, zależnie od modułu.

Jakie są typowe problemy podczas instalacji i jak je rozwiązać?

Jeśli dioda PoE nie świeci, sprawdź czy urządzenie jest zgodne z PoE i czy kabel jest sprawny. Pulsowanie diody PoE oznacza przeciążenie lub zwarcie – odłącz urządzenie i sprawdź kabel. Jeśli switch nie działa, upewnij się, że zasilacz jest podłączony i dostarcza odpowiednie napięcie.

Jak czyścić switch Pulsar SF116WP?

Przed czyszczeniem odłącz zasilanie. Użyj suchej, miękkiej szmatki do usunięcia kurzu. Nie stosuj środków chemicznych ani wody, aby uniknąć uszkodzenia elektroniki.

Gdzie znaleźć ogólne warunki gwarancji?

Ogólne warunki gwarancji są dostępne na stronie producenta www.pulsar.pl. Gwarancja wynosi 2 lata od daty produkcji.

INSTRUKCJA OBSŁUGI SF116WP PULSAR

16 porty PoE 10/100 Mb/s (transfer danych i zasilanie)

2 porty 10/100/1000 Mb/s (porty G1/TP, G2/TP) (UpLink)

2 porty 1000 Mb/s (porty G1/SFP, G2/SFP) (UpLink)

- 30 W dla każdego portu PoE, obsługa urządzeń zgodnych ze standardem IEEE 802.3af/at (PoE+)

- Obsługa funkcji auto-learning i auto-aging adresów MAC (tablica wielkości 16K)

- Sygnalizacja optyczna

• Dodatkowe elementy montażowe

• Gwarancja – 2 lata od daty produkcji

Przykład zastosowania.

1. Opis techniczny

1.1. Opis ogólny.

SF116WP to 16-portowy switch PoE przeznaczony do zasilania kamer IP pracujących w standardzie IEEE 802.3af/at. Switch na portach od 1 do 16 posiada funkcję automatycznej detekcji urządzeń zasilanych w standardzie PoE/PoE+. Porty oznaczone G1/TP oraz G2/TP służą do podłączenia kolejnych urządzeń sieciowych poprzez złącze RJ45. Switch posiada również dwa gniazda SFP (oznaczone G1/SFP i G2/SFP), które po zastosowaniu modułu światłowodowego (wkładka GBIC) umożliwiają transmisję po światłowodzie. Na panelu przednim znajduje się sygnalizacja stanu pracy urządzenia zrealizowana na diodach LED (opis w tabeli poniżej).

Technologia PoE zapewnia połączenie sieciowe oraz obniża koszty instalacji, eliminując potrzebę doprowadzania oddzielnego kabla zasilającego do każdego urządzenia. Oprócz kamer w ten sposób mogą być zasilane urządzenia sieciowe, które korzystają z tej technologii np. telefon IP, access point, router.

1.2 Schemat blokowy.

Rys. 1. Schemat blokowy.

1.3. Opis elementów i złącz.

Tabela 1. (patrz rys. 2, 3 i 4)

Element nr (Rys. 2)	Opis
[1]	Sygnalizacja optyczna
[2]	16 x PoE port (1÷16)
[3]	2 x UpLink port (G1/TP, G2/TP)
[4]	2 x UpLink port (G1/SFP, G2/SFP)
[5]	Gniazdo zasilania
[6]	Dodatkowe elementy montażowe

Rys. 2. Panel czołowy switcha.

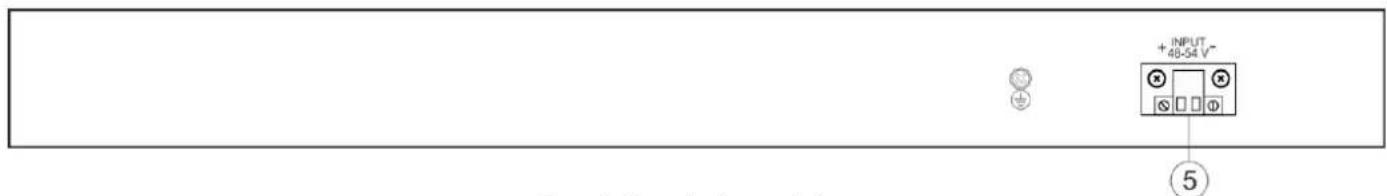

Rys. 3. Panel tylny switcha.

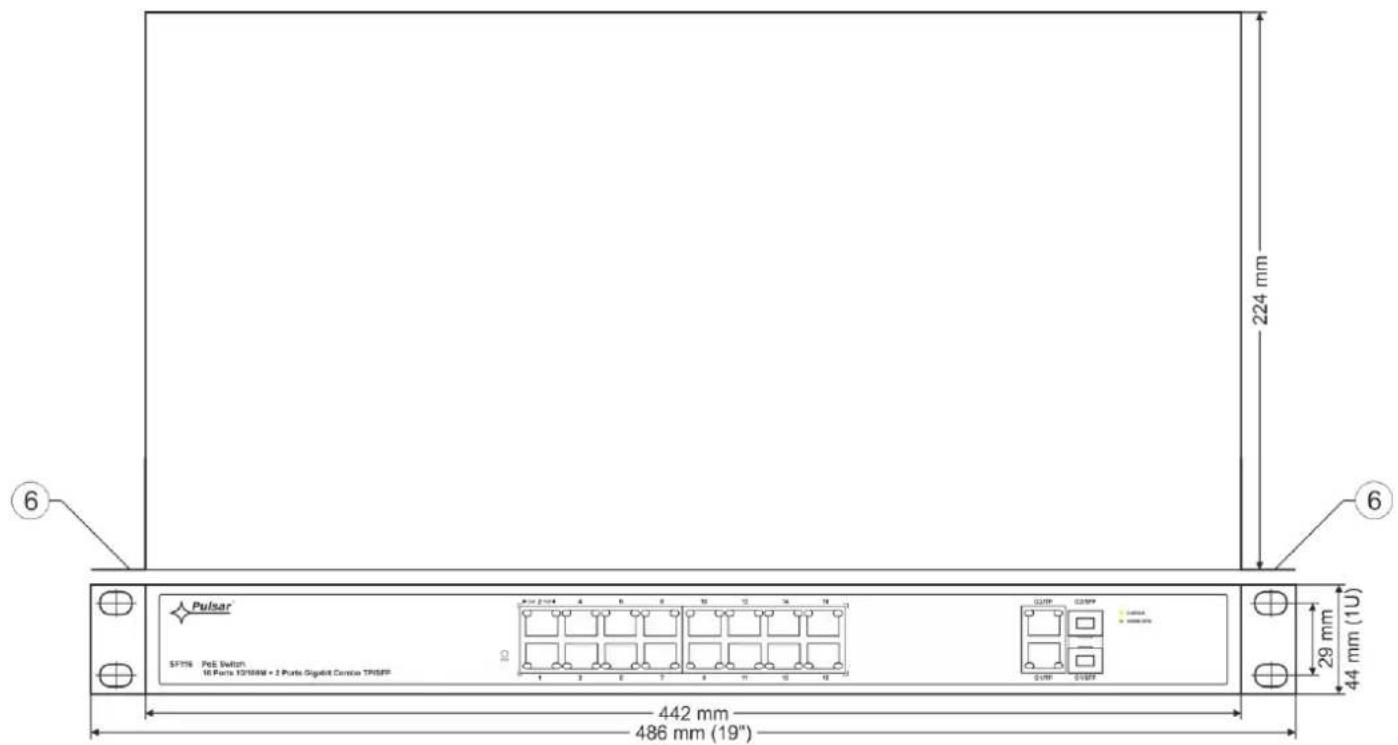

Rys. 4. Widok switch'a.

1.4. Parametry techniczne.

Tabela 2.

Porty	16 x PoE (10/100 Mb/s) (RJ-45)2 x UpLink (10/100/1000 Mb/s) (RJ-45)2 x UpLink (1000 Mb/s) (SFP)z automatyczną negocjacją szybkości połączeń, automatycznym krosowaniem Auto MDI/MDIX
Zasilanie PoE	IEEE 802.3af/at (porty 1÷16), 52 V DC / 30 W na każdy port *wykorzystywane pary 1/2 (+), 3/6 (-)
Protokoły, Standardy	IEEE 802.3, 802.3u, 802.3x CSMA/CD, TCP/IP
Przepustowość	14,8 Gb/s
Metoda transmisji	Store-and-Forward
Optycznasygnalizacja pracy	Zasilanie switch'a;Link/Act;PoE Status
Zasilanie	48-54 V DC; 5 A max.
Warunki pracy	Temperatura: -10°C ÷ +40°C, wilgotność względna 20%...90%, bez kondensacji
Wymiary	W=442, H=44, D=224 [+/- 2mm]
Akcesoria dodatkowe	uchwyty do RACK 19"
Waga netto/brutto	2.2 / 2.6 [kg]
Klasa ochronnościEN 62368-1	I (pierwsza)
Temperatura składowania	-20°C ÷ +60°C
Deklaracje	CE

* podana wartość 30 W na port jest wartością maksymalną. Sumaryczny pobór mocy nie powinien przekroczyć 240 W.

2. Instalacje

2.1. Wymagania

Urządzenie powinno być zamontowane w pomieszczeniach zamkniętych o normalnej wilgotności powietrza (RH=90% maks. bez kondensacji) i temperaturze z zakresu -10°C do +40°C. Należy zapewnić swobodny dostęp powietrza do urządzenia. W przypadku zamontowania urządzenia w obudowie, należy zapewnić swobodny konwekcyjny przepływ powietrza przez otwory wentylacyjne obudowy.

Przed przystąpieniem do instalacji, należy sporządzić bilans obciążenia Switcha. W zależności od zastosowania, należy dobrać odpowiedni zasilacz - zalecane napięcie wynosi 52 V. Podana wartość obciążania 30 W na port jest wartością maksymalną odnoszącą się do pojedynczego wyjścia. W przypadku pełnego obsadzenia portów PoE sumaryczny pobór mocy nie powinien przekroczyć 240 W i jest uzależniony od wydajności prądowej zasilacza, uwzględniając pobór mocy na potrzeby własne urządzenia. Zwiększone zapotrzebowanie na moc szczególnie widoczne jest w przypadku stosowania kamer wyposażonych w grzałki lub reflektory podczerwieni - w chwili załączenia tych elementów wzrasta gwałtownie pobór mocy co może mieć wpływ na nieprawidłowe działanie switch'a. Ponieważ urządzenie przeznaczone jest do pracy ciągłej nie posiada wyłącznika zasilania, dlatego należy zapewnić właściwą ochronę przeciążeniową w obwodzie zasilającym. Instalacja elektryczna powinna być wykonana według obowiązujących norm i przepisów.

2.2. Procedura instalacji

1. Podłączyć switch do zasilacza, zwracając uwagę na polaryzacje i wymagane parametry. Switch powinien być zainstalowany w taki sposób i w takim miejscu, aby przepływ powietrza wokół niego był swobodny.
2. Podłączyć przewody kamer do złącz RJ45 (gniazda RJ45 od 1 do 16).
3. Podłączyć pozostałe urządzenia LAN do złącz RJ45 lub gniazd SFP(G1/TP lub G1/SFP oraz G2/TP lub G2/SFP) UWAGA! gniazda oznaczone symbolem G1/TP i G1/SFP oraz G2/TP i G2/SFP nie mogą pracować jednocześnie!
4. Sprawdzić sygnalizację optyczną pracy switch'a (patrz tabela 3).

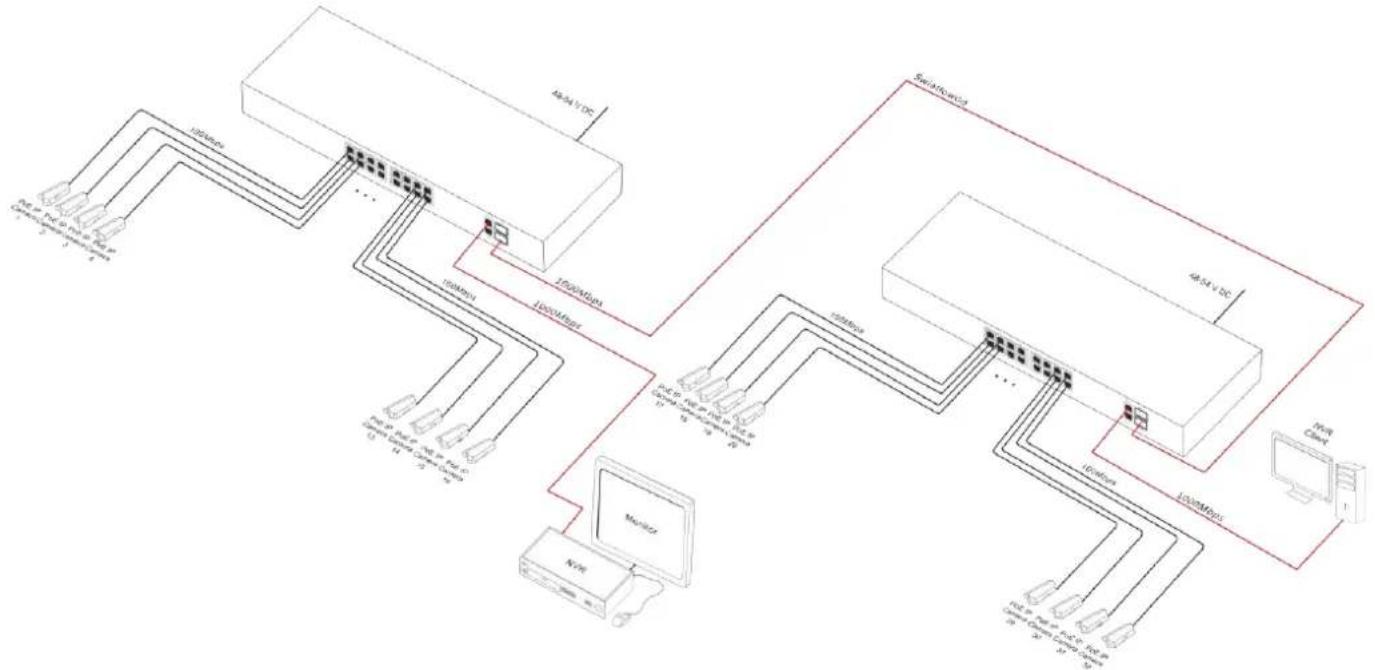

Przykłady podłączenia:

3. Sygnalizacja pracy.

Tabela 3. Sygnalizacja pracy
SYGNALIZACJA OPTYCZNA ZASILANIA SWITCH'a

DIODA LED ŻÓŁTA (Power)Sygnalizacja zasilania switch’a

PWR

Nie świeci – brak napięcia zasilania switch’aŚwieci – switch zasilany, poprawna praca

SYGNALIZACJA OPTYCZNA NA PORTACH PoE (1÷16)

DIODA LED ZIELONA (PoE)Sygnalizacja zasilania PoEna portach RJ45		Nie świeci – brak zasilania na porcie RJ45 (nie podłączono urządzenia luburządzenie podłączone nie jest zgodne ze standardem IEEE 802.3af/at)Świeci – zasilaniePulsuje – zwarcie lub przeciążenie wyjścia
DIODA LED ŻÓŁTA (LINK)Sygnalizacja stanu połączeniaurządzeń sieci LAN10 MB/s lub 100 Mb/soraz transmisji danych		Nie świeci – brak połączeniaŚwieci – podłączone urządzenie 10 Mb/s lub 100 Mb/sPulsuje – transmisja danych

SYGNALIZACJA OPTYCZNA NA PORTACH UPLINK (G1/TP, G2/TP, G1/SFP, G2/SFP)

DIODA LED ŻÓŁTA (LINK)		Nie świeci – brak połączeniaŚwieci – podłączone urzadzeniePulsuje – transmisja danychUWAGA! Sygnalizacja stanu pracy dla gniazd G1/TP i G1/SFP oraz G2/TP i G2/SFP widoczna jest na diodach LED umieszczonych przy złączu RJ45 (patrz obok).UWAGA! Gniazda oznaczone symbołem G1/TP i G1/SFP oraz G2/TP i G2/SFP nie mogą pracować jednocześnie).Gniazda te są typu COMBO.
DIODA LED ZIELONA (SPEED)		Nie świeci – połączenie 10 Mb/s lub 100 Mb/sŚwieci – połączenie 1000 Mb/sUWAGA! Sygnalizacja stanu pracy dla gniazd G1/TP i G1/SFP oraz G2/TP i G2/SFP widoczna jest na diodach LED umieszczonych przy złączu RJ45 (patrz obok).UWAGA! Gniazda oznaczone symbołem G1/TP i G1/SFP oraz G2/TP i G2/SFP nie mogę pracować jednocześnie).Gniazda te są typu COMBO.

OZNAKOWANIE WEEE

Zużytego sprzętu elektrycznego i elektronicznego nie wolno wyrzucać razem ze zwykłymi domowymi odpadami. Według dyrektywy WEEE obowiązującej w UE dla zużytego sprzętu elektrycznego i elektronicznego należy stosować oddzielne sposoby utylizacji.

W Polsce zgodnie z przepisami o zużytym sprzęcie elektrycznym i elektronicznym zabronione jest umieszczanie łącznie z innymi odpadami zużytego sprzętu oznakowanego symbolem przekreślonego kosza. Użytkownik, który zamierza się pozbyć tego produktu, jest obowiązany do oddania ww. do punktu zbierania zużytego sprzętu. Punkty zbierania prowadzone są m. in. przez sprzedawców hurtowych i detalicznych tego sprzętu oraz gminne jednostki organizacyjne prowadzące działalność w zakresie odbierania odpadów. Prawidłowa realizacja tych obowiązków ma znaczenie zwłaszcza w przypadku, gdy w zużytym sprzęcie znajdują się składniki niebezpieczne, które mają negatywny wpływ na środowisko i zdrowie ludzi.

Ogólne warunki gwarancji

Ogólne warunki gwarancji dostępne na stronie www.pulsar.pl
