Typ produktu	Przełącznik PoE 16-portowy
Wymiary (szer. x wys. x gł.)	442 x 44 x 290 mm
Waga netto	3,8 kg
Zasilanie	~100-240 V, 50/60 Hz, 3 A
Pobór mocy (maks.)	160 W (sumaryczny)
Liczba portów PoE	16 (RJ-45, 10/100/1000 Mb/s)
Moc na port PoE (maks.)	30 W (IEEE 802.3af/at)
Standard PoE	IEEE 802.3af/at (PoE+)
Porty uplink	2 x RJ-45 10/100/1000 Mb/s + 2 x SFP 1000 Mb/s
Przepustowość	56 Gb/s
Metoda transmisji	Store-and-Forward
Tablica MAC	8K, auto-learning, auto-aging
Sygnalizacja LED	Zasilanie (Power), Link/Act, PoE Status
Temperatura pracy	-10°C do +40°C
Wilgotność względna (pracy)	20%...90% (bez kondensacji)
Akcesoria w zestawie	Uchwyty do montażu w RACK 19"
Gwarancja	2 lata
Klasa ochronności	I (pierwsza) wg EN 62368-1
Certyfikaty	CE
Konserwacja i czyszczenie	Przecierać suchą miękką szmatką; nie używać rozpuszczalników ani środków chemicznych.
Bezpieczeństwo	Instalacja zgodna z normami elektrycznymi; nie przekraczać maksymalnego obciążenia 160 W; urządzenie przeznaczone do pracy ciągłej.
Części zamienne i naprawy	Brak informacji o częściach zamiennych; naprawy zlecać autoryzowanemu serwisowi.
Informacje ogólne	Produkt oznakowany symbolem WEEE; nie wyrzucać z odpadami domowymi.

Często zadawane pytania - SFG116 PULSAR

Jak podłączyć kamery IP do switcha SFG116?

Podłącz kable Ethernet kamer do portów RJ45 oznaczonych numerami 1-16. Switch automatycznie wykrywa urządzenia PoE i zasila je zgodnie ze standardem IEEE 802.3af/at.

Jaka jest maksymalna moc na port PoE?

Maksymalna moc na pojedynczy port PoE wynosi 30 W, ale sumaryczny pobór mocy wszystkich portów nie może przekroczyć 160 W.

Czy mogę używać switcha na zewnątrz?

Nie, urządzenie przeznaczone jest do montażu w pomieszczeniach zamkniętych o temperaturze od -10°C do +40°C i wilgotności 20-90% bez kondensacji.

Co oznacza migająca dioda PoE na porcie?

Miganie diody PoE (zielonej) informuje o zwarcia lub przeciążeniu na danym porcie. Należy sprawdzić podłączone urządzenie i kabel.

Jak zresetować switch do ustawień fabrycznych?

Instrukcja nie opisuje funkcji resetowania. W razie problemów zaleca się odłączenie zasilania na kilka minut i ponowne włączenie.

Czy switch obsługuje standard PoE+?

Tak, switch obsługuje standard IEEE 802.3at (PoE+), dostarczając do 30 W na port.

Jaki jest maksymalny zasięg transmisji PoE?

Standardowy zasięg dla PoE przez skrętkę kat.5 wynosi 100 metrów. W przypadku światłowodu zasięg zależy od zastosowanego modułu SFP.

Czy mogę podłączyć switch do rejestratora NVR?

Tak, do podłączenia rejestratora użyj portów uplink TP/17, TP/18 (RJ-45) lub SFP/19, SFP/20 dla połączenia światłowodowego.

Co zrobić, gdy switch nie działa?

Sprawdź, czy dioda Power świeci się na żółto. Jeśli nie, podłącz ponownie kabel zasilający i upewnij się, że gniazdo 230 V jest sprawne. W razie dalszych problemów skontaktuj się z serwisem.

Jakie są wymiary i waga switcha?

Wymiary: 442 x 44 x 290 mm (szer. x wys. x gł.), waga netto 3,8 kg, brutto 4,3 kg.

INSTRUKCJA OBSŁUGI SFG116 PULSAR

Wydanie: 1 z dnia 16.01.2024

Zastępuje wydanie: ----

PL

Cechy:

- Switch 16 portów

16 porty PoE 10/100/1000Mb/s (transfer danych i zasilanie)

2 porty 10/100/1000Mb/s (porty TP/17, TP/18) (UpLink)

2 porty 1000 Mb/s (porty SFP/19, SFP/20) (UpLink)

- 30 W dla każdego portu PoE, obsługa urządzeń zgodnych ze standardem IEEE802.3af/at (PoE+)

- Obsługa funkcji auto-learning i auto-aging adresów MAC (tablica wielkości 8K)

- Sygnalizacja optyczna

• Dodatkowe elementy montażowe

• Gwarancja – 2 lata

Przykład zastosowania.

1. Opis techniczny

1.1. Opis ogólny.

SFG116 to 16-portowy switch PoE przeznaczony do zasilania kamer IP pracujących w standardzie IEEE 802.3af/at. Switch na portach od 1 do 16 posiada funkcję automatycznej detekcji urządzeń zasilanych w standardzie PoE/PoE+. Porty oznaczone TP/17 oraz TP/18 służą do podłączenia kolejnych urządzeń sieciowych poprzez złącze RJ45. Switch posiada również dwa gniazda SFP (oznaczone SFP/19 i SFP/20), które po zastosowaniu modułu światłowodowego (wkładka GBIC) umożliwiają transmisję po światłowodzie. Na panelu przednim znajduje się sygnalizacja stanu pracy urządzenia zrealizowana na diodach LED (opis w tabeli poniżej).

Technologia PoE zapewnia połączenie sieciowe oraz obniża koszty instalacji, eliminując potrzebę doprowadzania oddzielnego kabla zasilającego do każdego urządzenia. Oprócz kamer w ten sposób mogą być zasilane urządzenia sieciowe, które korzystają z tej technologii np. telefon IP, access point, router.

1.2 Schemat blokowy.

Rys. 1. Schemat blokowy.

1.3. Opis elementów i złącz.

Tabela 1. (patrz rys. 2, 3 i 4)

Element nr (Rys. 2)	Opis
[1]	Sygnalizacja optyczna
[2]	16 x PoE port (1÷16)
[3]	2 x UpLink port (TP/17, TP/18)
[4]	2 x UpLink port (SFP/19, SFP/20)
[5]	Gniazdo zasilania 230 V
[6]	Dodatkowe elementy montażowe

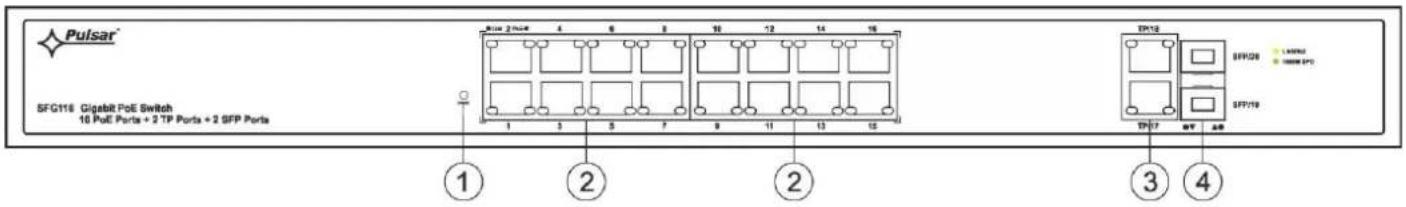

Rys. 2. Panel czołowy switcha.

Rys. 3. Panel tylny switcha.

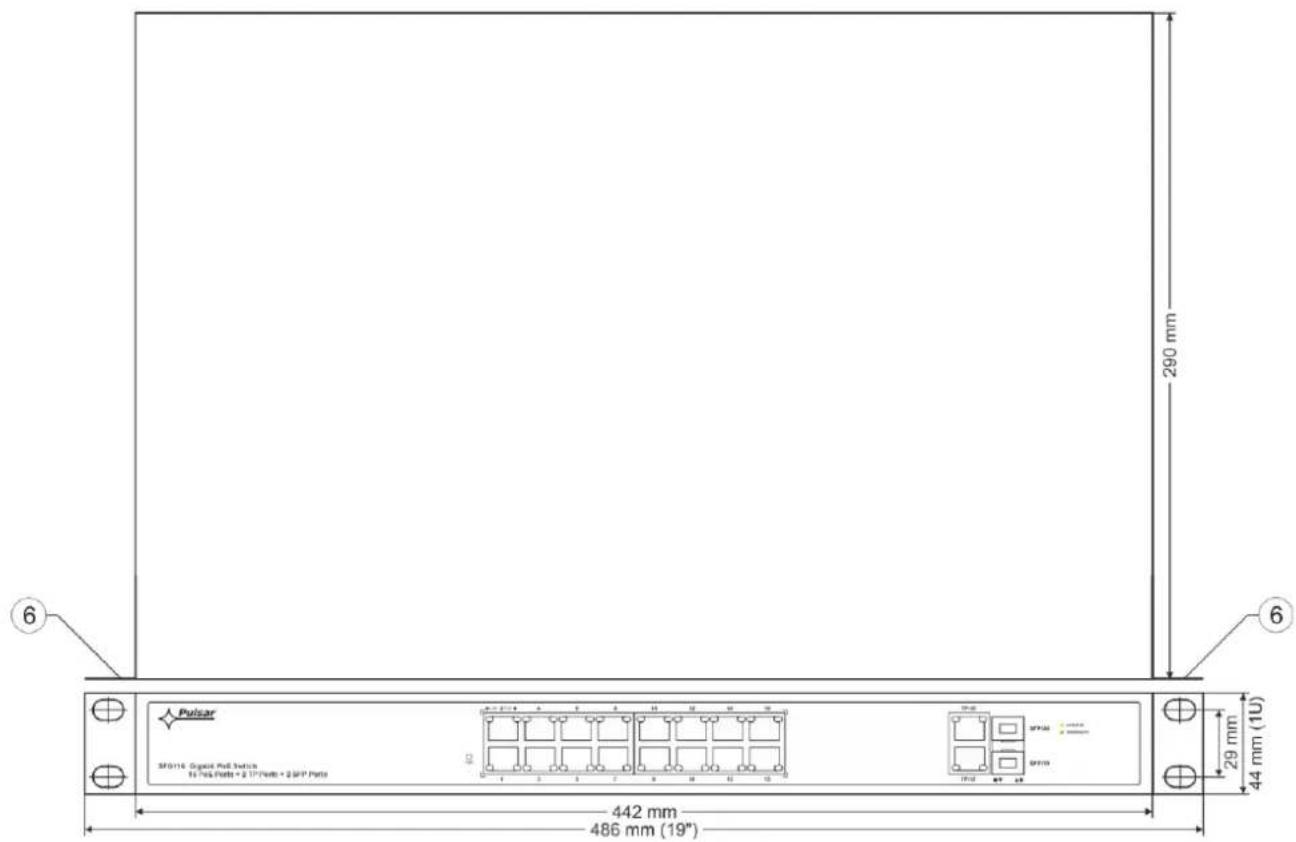

Rys. 4. Widok switch'a.

1.4. Parametry techniczne.

Tabela 2.

Porty	16 x PoE (10/100/1000 Mb/s) (RJ-45)2 x UpLink (10/100/1000 Mb/s) (RJ-45)2 x UpLink (1000 Mb/s) (SFP)z automatyczną negocjacją szybkości połączeń, automatycznym krosowaniem Auto MDI/MDIX
Zasilanie PoE	IEEE 802.3af/at (porty 1÷16), 52 V DC / 30 W na każdy port *wykorzystywane pary 1/2 (+), 3/6 (-)
Protokoły, Standardy	IEEE802.3, 802.3u, 802.3x, 802.3ab, 802.3z, TCP/IP
Przepustowość	56 Gb/s
Metoda transmisji	Store-and-Forward
Optyczna sygnalizacja pracy	Zasilanie switch'a;Link/Act;PoE Status
Zasilanie	~100-240 V; 50/60 Hz; 3 A
Warunki pracy	Temperatura: -10°C ÷ +40°C wilgotność względna 20%...90%, bez kondensacji
Wymiary	W=442, H=44, D=290 [+/- 2mm]
Akcesoria dodatkowe	uchwyty do RACK 19"
Długość kabla AC	1,2m
Waga netto/brutto	3,8 / 4,3 [kg]
Klasa ochronności EN 62368-1	I (pierwsza)
Temperatura składowania	-20°C ÷ +60°C
Deklaracje	CE

* podana wartość 30 W na port jest wartością maksymalną. Sumaryczny pobór mocy nie powinien przekroczyć 160 W.

2. Instalacje

2.1. Wymagania

Urządzenie powinno być zamontowane w pomieszczeniach zamkniętych o normalnej wilgotności powietrza (RH=90% maks. bez kondensacji) i temperaturze z zakresu -10°C do +40°C. Należy zapewnić swobodny dostęp powietrza do urządzenia. W przypadku zamontowania urządzenia w obudowie, należy zapewnić swobodny konwekcyjny przepływ powietrza przez otwory wentylacyjne obudowy.

Przed przystąpieniem do instalacji, należy sporządzić bilans obciążenia Switcha. Podana wartość obciążania 30 W na port jest wartością maksymalną odnoszącą się do pojedynczego wyjścia. Sumaryczny pobór mocy nie powinien przekroczyć 160 W. Zwiększone zapotrzebowanie na moc szczególnie widoczne jest w przypadku stosowania kamer wyposażonych w grzałki lub reflektory podczerwieni - w chwili załączenia tych elementów wzrasta gwałtownie pobór mocy co może mieć wpływ na nieprawidłowe działanie switch'a. Ponieważ urządzenie przeznaczone jest do pracy ciągłej nie posiada wyłącznika zasilania, dlatego należy zapewnić właściwą ochronę przeciążeniową w obwodzie zasilającym. Instalacja elektryczna powinna być wykonana według obowiązujących norm i przepisów.

2.2. Procedura instalacji

1. Podłączyć zasilanie 230 V i załączyć urządzenie. Połączenie należy wykonać dostarczonym w komplecie kablem trójżyłowym z wtyczką. Switch powinien być zainstalowany w taki sposób i w takim miejscu aby przepływ powietrza wokół niego był swobodny.

2. Podłączyć przewody kamer do złącz RJ45 (gniazda RJ45 od 1 do 16).

3. Podłączyć pozostałe urządzenia LAN do złącz RJ45 (TP/17 i TP/18) lub gniazd SFP (SFP/19 i SFP/20).

4. Sprawdzić sygnalizację optyczną pracy switch'a (patrz tabela 3).

Przykłady podłączenia:

3. Sygnalizacja pracy.

Tabela 3. Sygnalizacja pracy
SYGNALIZACJA OPTYCZNA ZASILANIA SWITCH'a

DIODA LED ŻÓŁTA (Power)Sygnalizacja zasilania switch'a

PWR

Nie świeci – brak napięcia zasilania switch'aŚwieci – switch zasilany, poprawna praca

SYGNALIZACJA OPTYCZNA NA PORTACH PoE (1÷16)

DIODA LED ZIELONA (PoE)Sygnalizacja zasilania PoEna portach RJ45		Nie świeci – brak zasilania na porcie RJ45 (nie podłączono urządzenia luburządzenie podłączone nie jest zgodne ze standardem IEEE802.3af/at)Świeci – zasilaniePulsuje – zwarcie lub przeciążenie wyjścia
DIODA LED ŻÓŁTA (LINK)Sygnalizacja stanu połączeniaurządzeń sieci LAN10/100/1000 Mb/soraz transmisji danych		Nie świeci – brak połączeniaŚwieci – podłączone urządzenie 10/100/1000 Mb/sPulsuje – transmisja danych

SYGNALIZACJA OPTYCZNA NA PORTACH UPLINK (TP/17 i TP/18)

DIODA LED ZÓŁTA (LINK)	TP/18		SFP/20	Nie świeci – brak połączeniaŚwieci – podłączone urzadzeniePulsuje – transmisja danych
	TP/17		SFP/19
DIODA LED ZIELONA (SPEED)			SFP/20	Nie świeci – połączenie 10 Mb/s lub 100 Mb/sŚwieci – połączenie 1000 Mb/s
			SFP/19

SYGNALIZACJA OPTYCZNA NA PORTACH UPLINK (SFP/19 i SFP/20)

DIODA LED ZIELONA (SFP/19)	TP/18		SFP/20	Nie świeci – brak połączeniaŚwieci – podłączone urzadzeniePulsuje – transmisja danych
	TP/17		SFP/19
DIODA LED ZIELONA (SFP/20)			SFP/20	Nie świeci – brak połączeniaŚwieci – podłączone urzadzeniePulsuje – transmisja danych
			SFP/19

OZNAKOWANIE WEEE

Zużytego sprzętu elektrycznego i elektronicznego nie wolno wyrzucać razem ze zwykłymi domowymi odpadami. Według dyrektywy WEEE obowiązującej w UE dla zużytego sprzętu elektrycznego i elektronicznego należy stosować oddzielne sposoby utylizacji.

W Polsce zgodnie z przepisami ustawy o zużytem sprzęcie elektrycznym i elektronicznym zabronione jest umieszczanie łącznie z innymi odpadami zużytego sprzętu oznakowanego symbolem przekreślonego kosza. Uzytkownik, który zamierza się poźbyć tego produktu, jest obowiązany do oddania ww. do punktu zbierania zużytego sprzętu. Punkty zbierania prowadzone są m.in. przez przedawców hurtowych i detalicznych tego sprzętu oraz gminne jednostki organizacyjne prowadzące działalność w zakresie odbierania odpadów. Prawidłowa realizacja tych obowiązków ma znaczenie zwłaszcza w przypadku, gdy w zużytem sprzęcie znajdują się składniki niebezpieczne, które mają negatywny wpływ na środowisko i zdrowie ludzi.

Ogólne warunki gwarancji

Ogólne warunki gwarancji dostępne na stronie www.pulsar.pl ZOBACZ
