INSTRUKCJA OBSŁUGI AWO656 PULSAR
| Pulsar®www.pulsar.plwww.zasilacze.pl | INSTRUKCJA MONTAŻU/ASSEMBLY POLSKI/ENGLISHKod / Code: AWO656Nazwa / Name: Uniwersalna obudowa TUN-6 645x485x185Universal enclosure TUN-6 645x485x185Obudowa metalowa: teletechniczna - uniwersalnaMetal casing: telecommunication - universal |
| IM656Wydanie: 4 z dnia 17.03.2021Zastępuje wydanie: 3 z dnia 20.09.2017 |
1. Przeznaczenie/Application:
Ze względu na swoją konstrukcję obudowa TUN-6 może być wykorzystana, jako element integrujący elementy i urządzenia instalacji RTV/SAT (multiswitch`e, wzmacniacze, rozgałęźniki i odgałęźniki), jak również może być stosowana do montażu urządzeń innych systemów tj. systemy CCTV, KD, SSWiN, automatyki itd.
Obudowa posiada płytę montażową (sklejka), do której w łatwy i szybki sposób można za pomocą wkrętów zamontować urządzenia. Obudowa wyposażona jest w zamek na klucz o tym samym kodzie MR027. Do obudowy można zamontować dodatkowe elementy dystansujące (4szt / dołączone do obudowy) Taki dystans - 14mm od ściany umożliwia swobodne doprowadzenie przewodów do urządzeń zamontowanych w obudowie.
Najważniejsze cechy obudowy:
- obudowa wykona z blachy stalowej malowanej farbą poliestrowa
- możliwość szybkiego demontażu drzwiczek (w celu łatwiejszego montażu urządzeń)
- sklejka wodoodporna
- sklejka łatwo demontowana (zdjęcie sklejki bez konieczności demontażu całej obudowy ze ściany)
- przepusty do wybicia (prostokątne - podejście z korytkami kablowymi 90x40mm)
- możliwość demontażu dystansów
- duża liczba otworów wentylacyjnych w celu lepszego odprowadzenia ciepła
Obudowa przeznaczona jest do montażu przez wykwalifikowanego instalatora, posiadającego odpowiednie (wymagane i konieczne dla danego kraju) zezwolenia i uprawnienia do ingerencji w instalacje niskonapięciowe.
Obudowa (+PCB) powinna być montowana w pomieszczeniach zamkniętych, o normalnej wilgotności powietrza (RH=90% maks. bez kondensacji) i temperaturze z zakresu -10°C do +40°C.
| PARAMETRY TECHNICZNE/TECHNICAL PARAMETERS | |
| Obudowa: IP / Enclosure: IP | IP 20 |
| Temperatura pracy/Operation temperature | -10°C÷40°C |
| Wilgotność względna RH – max./Relative humidity RH – max. | 90 [%] |
| Wymiary zewnętrzne obudowy /External dimensions of the enclosureWymiary zewnętrzne czołówki /External dimensions of the front panelGłębokość robocza / Working depth | W=645, H=485, D+D1=185+14 [+/-2 mm]W1=630 H1=380 [+/-2 mm]D2=160 [+/-2 mm] |
| Wykonanie /Finish | Blacha DC01,Zabezpieczenie antykorozyjne: farba poliestrowa,zastosowanie przemysłowe, kolor RAL9003 (biały)Sklejka montażowa grubość 6mm (wodoodporna)/Sheet metal DC01Corrosion protection: polyester paint, industrial use,color RAL9003 (white)Assembly plywood 6mm thick (waterproof) |
| Zastosowanie /Application | Do wewnątrz / natynkowaIndoor / surface-mounted |
| Waga netto / Net weight | ~7.89 [kg] |
| Waga brutto / Gross weight | ~8.76 [kg] |
| Deklaracje, gwarancje /Declarations, warranty | CE, 3 lata od daty produkcji /CE, 3 years from production date |

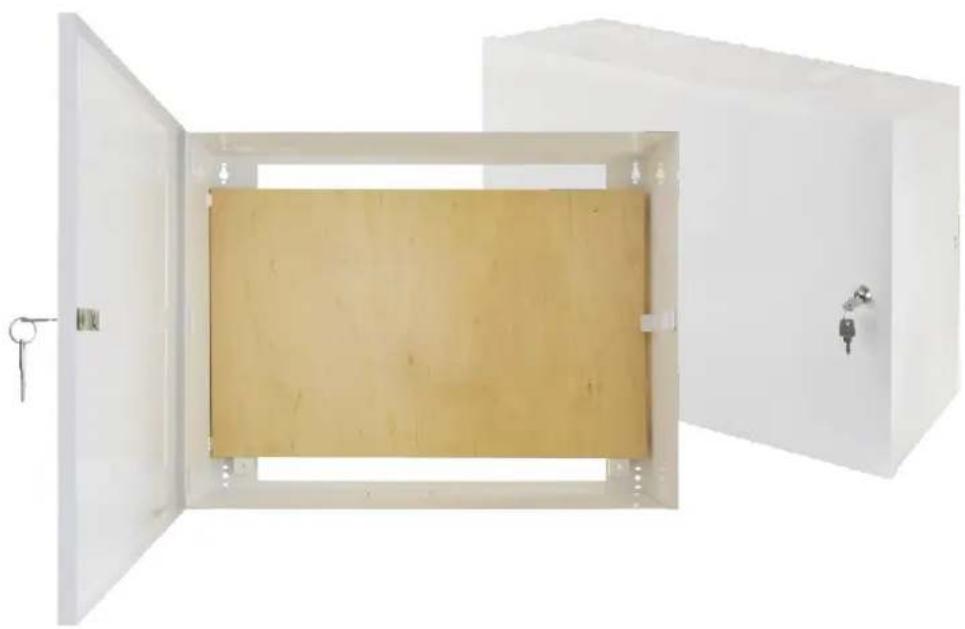

Przykładowe zastosowanie dla obudów serii TUN / Sample applications for enclosures of the TUN series.
Ogólne warunki gwarancji
Ogólne warunki gwarancji dostępne na stronie www.pulsar.pl
ZOBACZ
Pulsar sp. j.
Siedlec 150, 32-744 Łapczyca, Poland
Tel. (+48) 14-610-19-40, Fax. (+48) 14-610-19-50
e-mail: biuro@pulsar.pl, sales@pulsar.pl
http://www.pulsar.pl, www.zasilacze.pl
