INSTRUKCJA OBSŁUGI AWO506 PULSAR

Wydanie: 3 z dnia 16.09.2022 Zastępuje wydanie: 2 z dnia 10.05.2021

PL

1. Przeznaczenie.

Obudowa przeznaczona jest do montażu modułów nadzoru linii głośnikowych firmy Bosch wykorzystywanych w instalacjach dźwiękowych systemów ostrzegawczych DSO.

Konstrukcja obudowy została tak zaprojektowana, aby umożliwiać zamontowanie modułów systemów Presideo, Paviro, Plena i Praesensa firmy BOSCH.

Obudowa została wyposażona w cztery przepusty kablowe umożliwiające przeprowadzenie przewodów linii głośnikowej o maksymalnej średnicy 10mm.

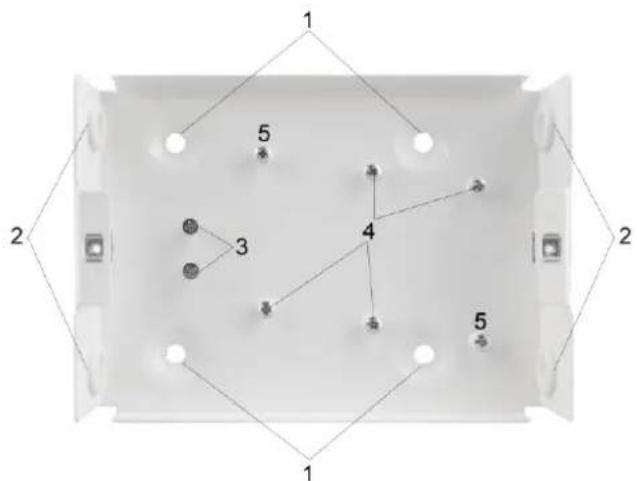

Tabela 1. Elementy obudowy.

Element nr	Opis
[1]	Otwory montażowe do zamontowania do podłoża 6mm
[2]	Przepusty kablowe.
[3]	Tulejki montażowe zespołu zacisków EVAC (LBC 1256/00)
[4]	Tulejki montażowe modułów nadzoru linii
[5]	Tulejki podpierające modułów nadzoru linii z rezerwowymi śrubami.

Rys.1. Widok obudowy modułu nadzoru linii głośnikowej.

Tabela 2. Parametry techniczne.

Średnica przewodu instalacyjnego	max. 10mm
Przekrój przewodu	max. 2,5mm ^2
Klasa szczelności	IP30
Wykonanie	Blacha DC01, grubość: 1,0mm, zabezpieczenie antykorozyjne,kolor RAL 9003 (biały)

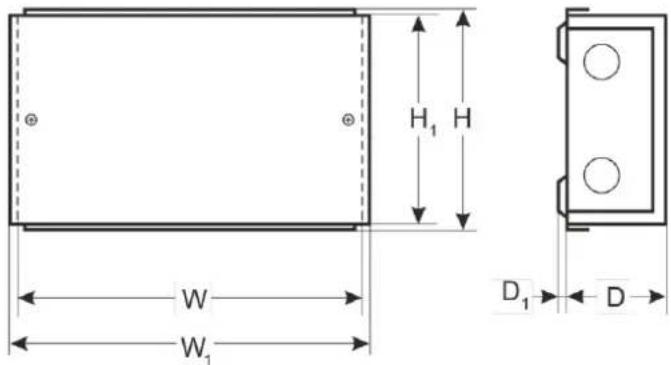

Wymiary zewnętrzne obudowy	W=150, H=112, D+D _1 =31+3 [+/- 2mm]
Wymiary zewnętrzne czołówki	W _1 =153, H _1 =108 [+/- 2mm]
Mocowanie	4 x fi 6 mm
Waga netto/brutto	0,45 / 0,5 [kg]
Zastosowanie	do wewnątrz
Zamykanie	skręcana: wkręt walcowy x 2

Obudowa powinna być montowana w pomieszczeniach zamkniętych, o normalnej wilgotności powietrza (RH=90% maks. bez kondensacji) i temperaturze z zakresu -10°C do +40°C.

Obudowa umożliwia zamontowanie następujących modułów:

• LBB 4442/00 - podrzędna płytka nadzoru (slave) – Presideo
• LBB 4441/00 - płytka nadzoru głośnika – Presideo
• LBB 4443/00 - płytka nadzoru końca linii – Presideo
- PVA-1WEOL - moduł podrzędny kończący linię – PAVIRO
• PLN 1EOL - płytki nadzoru końca linii Plena
• LBC 1256/00 - zespół zacisków EVAC
- PRA-EOL - moduł kończący linię - Praesensa

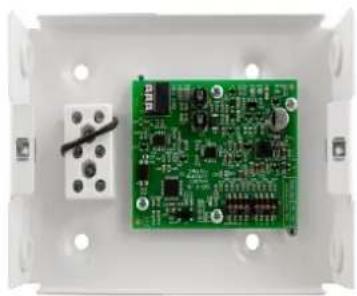

Rys.2. Przykładowy montaż modułów nadzoru linii głośnikowej.

OZNAKOWANIE WEEE

Zużytego sprzętu elektrycznego i elektronicznego nie wolno wyrzucać razem ze zwykłymi domowymi odpadami. Według dyrektywy WEEE obowiązującej w UE dla zużytego sprzętu elektrycznego i elektronicznego należy stosować oddzielne sposoby utylizacji.

GWARANCJA

Producent udziela dwuletniej gwarancji jakości na urządzenia, liczonej od daty produkcji urządzenia.
