INSTRUKCJA OBSŁUGI AWO604 PULSAR
Wydanie/Edition: 4 z dnia/from 10.03.2022
Zastępuje wydanie/Supersedes edition: 3 z dnia/from 01.03.2018
PL/EN*
1. Przeznaczenie / Destination:
Obudowa AWO604 przeznaczona jest do instalacji SSWiN, CCTV, KD, itp. wymagających współczynnika ochrony IP65. Współczynnik ochrony IP65 („6” - całkowita ochrona przed kurzem, „5” – ochrona przed strumieniem wody). Obudowa wyposażona jest w blachę montażową stalową o grubości 1 mm (ocynkowana). Na wyposażeniu obudowa posiada dawnice izolacyjne M12-2szt oraz M16-1szt.
2. Montaż / Installation:
Obudowa przeznaczona jest do montażu przez wykwalifikowanego instalatora, posiadającego odpowiednie (wymagane i konieczne dla danego kraju) zezwolenia i uprawnienia do ingerencji w instalacje 230 V AC oraz instalacje niskonapięciowe. Obudowa może być montowana na zewnątrz lub wewnątrz w temperaturze z zakresu -20°C do +70°C.
- Parametry techniczne / Technical data:
| PARAMETRY TECHNICZNE | TECHNICAL DATA | |
| Obudowa: IP | Enclosure: IP | IP 65 |
| Zastosowanie | Destination | Na zewnątrz / do wewnątrzOutdoor / indoor |
| Temperatura pracy | Operating temperature | -20°C÷70°C |

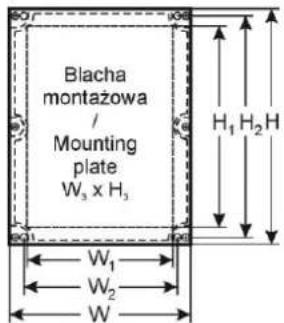

| Wymiary zewnętrzne obudowy | External dimensions of enclosure | W=184, H=263, D=96 [+/- 2mm] |
| Wymiary wewnętrzne obudowy | Internal dimensions of enclosure | W_1=157 , H_1=236 , D_1=83 [+/- 2mm] |
| Wymiary montażowe obudowy | Mounting dimensions of enclosure | W_2=153 , H_2=251 [+/- 2mm] |
| Wymiary blachy montażowej | Mounting plate dimensions | W_3=157 , H_3=235 [+/- 2mm] |
| Zamykanie | Closing | Wkręt walcowy x6 / Screwed x6 |
| Waga netto/brutto | Net/gross weight | 1,094 / 1,208 [kg] |
| Wykonanie | Material description | ABS |
| Uwagi | Notes | Posiada dławnice M12x2szt, M16 x1 sztIncludes cables conduitsM12 x 2 ps., M16 x 1pc. |

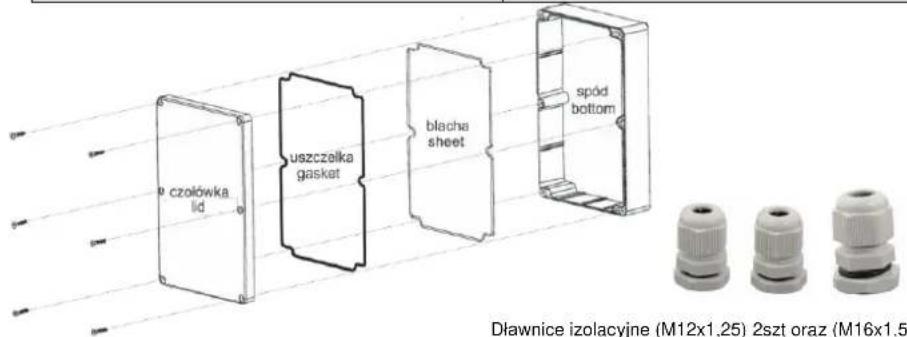

Dławnice izolacyjne (M12x1,25) 2szt oraz (M16x1,5) 1szt. Cable glands (M12x1,25) 2pc. and (M16x1,5) 1pc.
Ogólne warunki gwarancji
Ogólne warunki gwarancji dostępne na stronie www.pulsar.pl
