Typ produktu	Obudowa do systemów CCTV
Zastosowanie	Do wewnątrz, montaż pionowy
Wymiary zewnętrzne (W x S x G)	600 x 600 x (200+2,5) mm
Wymiary miejsca na rejestrator	490 x 385 x 175 mm
Waga netto / brutto	21 kg / 22,8 kg
Materiał wykonania	Blacha stalowa DC01, grubość 1,2 / 1,5 mm
Kolor	RAL7035 (szary)
Stopień ochrony (EN60529)	IP20
Temperatura pracy	-10°C do +40°C
Temperatura przechowywania	-20°C do +60°C
Wilgotność względna	20% do 90% bez kondensacji
Montaż	Pionowy, uchylne drzwi, możliwość montażu na ścianie
Wyposażenie RACK	Regulowany uchwyt 10"/19" 1U, uchwyty 19": 1U (1 szt.), 2U (2 szt.), 3U (1 szt.)
Łączna wysokość urządzeń RACK	Do 3U
Standard montażu monitora	VESA 50x50 / 75x75 / 100x100
Zamykanie	2 zamki (ten sam kod), 2 klucze do każdego
Przepusty kablowe	Góra i dół: 4 x fi50 mm (do wybicia)
Wentylacja	Otwór montażowy pod wentylator RAW1 (opcjonalnie)
Certyfikaty	CE
Gwarancja	2 lata
Dystans od podłoża	2,5 mm

Często zadawane pytania - AWO534G PULSAR

Jakie urządzenia można zamontować w obudowie AWO534G?

W obudowie można zamontować monitor (VESA 50x50/75x75/100x100), switch, rejestrator, zasilacze buforowe, patch panel, listwę zasilającą oraz wentylator RAW1. Urządzenia RACK montuje się na uchylnych drzwiach lub w spodzie obudowy.

Czy obudowa nadaje się do montażu na zewnątrz?

Nie, obudowa ma stopień ochrony IP20 i jest przeznaczona wyłącznie do użytku wewnętrznego.

Jakie są wymiary wewnętrzne na rejestrator?

Wymiary miejsca na rejestrator to 490 x 385 x 175 mm (szerokość x wysokość x głębokość).

Czy do obudowy można zamontować wentylator?

Tak, obudowa posiada otwór montażowy pod wentylator RAW1 (opcjonalne wyposażenie).

Jakie są możliwości montażu RACK?

Obudowa wyposażona jest w regulowany uchwyt RACK 10"/19" 1U oraz uchwyty RACK 19": 1U, 2U i 3U, które można montować na drzwiach lub w spodzie. Łączna wysokość urządzeń RACK może wynosić do 3U.

Czy obudowa jest zabezpieczona antykorozyjnie?

Tak, obudowa wykonana jest z blachy stalowej DC01 i posiada zabezpieczenie antykorozyjne w kolorze RAL7035 (szary).

Jaki jest zakres temperatur pracy?

Temperatura pracy wynosi od -10°C do +40°C, a temperatura przechowywania od -20°C do +60°C.

Ile waży obudowa?

Waga netto obudowy to 21 kg, a waga brutto (z opakowaniem) to 22,8 kg.

Czy w zestawie są klucze do zamków?

Tak, do każdego zamka dołączone są dwa klucze. Oba zamki mają ten sam kod.

Gdzie mogę pobrać instrukcję obsługi?

Instrukcję obsługi w formacie PDF można pobrać bezpłatnie ze strony notice-facile.com lub z oficjalnej strony producenta Pulsar (www.pulsar.pl).

INSTRUKCJA OBSŁUGI AWO534G PULSAR

Wydanie: 2 z dnia 05.12.2024

Zastępuje wydanie: 1 z dnia 29.05.2024

1. Przeznaczenie:

Ze względu na pionowy montaż obudowy i niewielką głębokość jest idealnym rozwiązaniem wszędzie tam gdzie nie można zainstalować obudów o dużej głębokości lub szaf typu RACK 19".

Obudowa AWO534G jest obudową dedykowaną do systemów CCTV. Jej uniwersalna konstrukcja sprawia, że znajdzie ona zastosowanie w prostych instalacjach CCTV jak i instalacjach bardziej złożonych i wymagających. Ze względu na pionowy montaż obudowy i niewielką głębokość jest idealnym rozwiązaniem wszędzie tam gdzie nie można zainstalować obudów o dużej głębokości lub szaf typu RACK 19".

W obudowie można zainstalować urządzenia takie jak:

• monitor - standard montażu monitora: VESA 50x50 / VESA 75x75 / VESA 100x100
- switch – standard RACK 19" / za pomocą uchwytów mocujących do podłoża
- rejestrator – standard RACK 19" / za pomocą pasów ściągających (ZPR – dodatkowe wyposażenie)
• zasilacze buforowe do zabudowy: 52VDC-PWB / 54VDC-PSB + przetwornice DCDC 12VDC
- patch panel - standard RACK 19"
- listwa zasilająca - standard 10" / 19"
- wentylator RAW1

Obudowa wyposażona jest w:

• regulowany uchwyt RACK 10" / 19" – 1U
• uchwyty RACK: 1U - 1 szt., 2U - 2 szt., 3U - 1 szt.,
• blachę montażową w drzwiach uchylnych – otworowanie pod switch'e i pasy ściągające

Uchwyty RACK 19" – 1U / 2U / 3U instalowane mogą być na uchylnych drzwiach obudowy (przód / tył) jak i w spodzie obudowy. Łączna wysokość zainstalowanych urządzeń RACK wynosi 3U.

2. Parametry techniczne:

Tabela 1. Parametry mechaniczne.

Wymiary zewnętrzne obudowy	W=600, H=600, D+D2=200+2,5 [+/-2 mm]
Wymiary miejsca na rejestrator	W1=490, H1=385, D1=175 [+/-2 mm]
Wykonanie	Blacha DC01, grubość: 1.2 mm / 1.5mmZabezpieczenie antykorozyjneKolor: RAL7035 (szara)
Zamykanie	Zamek x 2 sztuki (ten sam kod)
Zastosowanie	Do wewnątrz
Waga netto/brutto	21 / 22,8 [kg]
Uwagi	posiada dystans od podłoża – 2,5mmna wyposażeniu dwa zamki (ten sam kod), do każdego zamka dwa klucze w zestawiemozliwość montażu wentylatora RAW1
Deklaracje, gwarancja	CE, 2 lata

Tabela 2. Parametry eksploatacyjne.

Stopień ochrony EN60529	IP20
Temperatura pracy	-10°C ...+40°C
Temperatura przechowywania	-20°C ...+60°C
Wilgotność względna	20%...90%, bez kondensacji
Wibracje sinusoidalne w czasie pracy	niedopuszczalne
Udary w czasie pracy
Nasłonecznienie bezpośrednie
Wibracje i udary w czasie transportu	PN-83/T-42106

3. Elementy obudowy:

Uchwyty RACK 19"

• 1U - 1 komplet
• 2U - 2 komplety
  • 3U - 3 komplet

Odległości wewnątrz obudowy przy montażu profili RACK 19", odległość 179mm: uchylne drzwi frontowe – spód obudowy

Miejsce na monitor:

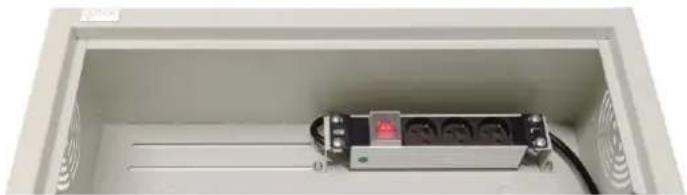

Regulowany uchwyt RACK 10" / 19"

Otworowanie pod wentylator RAW1

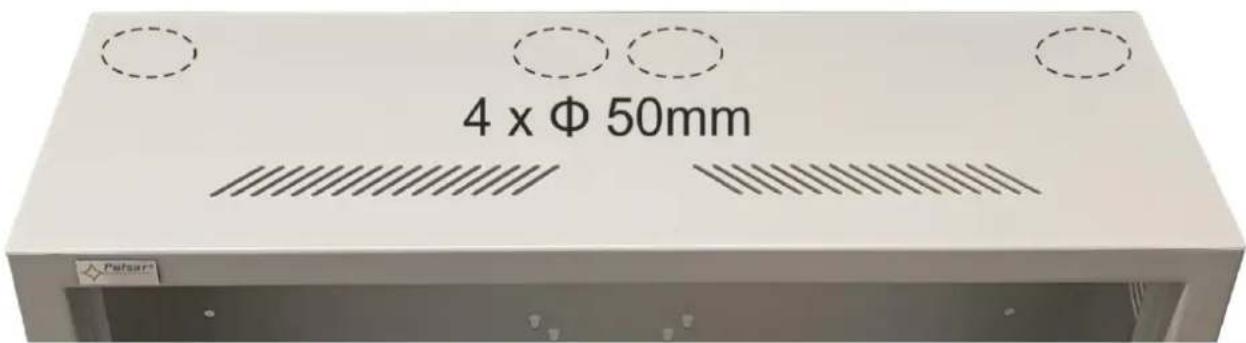

Przepusty do wybicia – góra (4 x fi50mm) + spód obudowy (4 x 50mm)

Przykładowy montaż – monitor / rejestrator / switch PoE / zasilanie buforowe switchy i rejestratora
