INSTRUKCJA OBSŁUGI AWO471 PULSAR

Obudowa metalowa na rejestrator CCTV

IP20

Wydanie: 6 z dnia 09.10.2023

1. Przeznaczenie:

Konstrukcja obudowy dostosowana do wymagań z zakresu ochrony danych osobowych (RODO), które muszą być chronione i bezpiecznie przechowywane.

Obudowa służy do zabezpieczenia rejestratora przed niepowołanym dostępem lub kradzieżą. Wykonana jest z blachy o grubości 1mm. Na wyposażeniu dwa zamki (różny kod), do każdego zamka dwa klucze w zestawie oraz tamper otwarcia obudowy.

Możliwość montażu:

• AWO471BR – uchwyt do „podwieszenia” obudowy np. pod blatem, itp.
• ARAW45 – wentylator z czujnikiem temperatury 45°C

2. Parametry techniczne:

Tabela 1. Parametry elektryczne.

Zabezpieczenie antysabotażowe	1 x mikrowyłącznik:otwarcie obudowy, 0,5 A; 50 V DC max. NC – styki normalnie zwarte
Klasa ochronności EN 62368-1	I (pierwsza)
Prąd znamionowy połączenia ochronnego	6 A max
Deklaracje, gwarancja	CE, 2 lata

Tabela 2. Parametry mechaniczne.

Wymiary zewnętrzne obudowy	W=550, H+H_3=124+14, D=572 [+/-2 mm]
Wymiary zewnętrzne czołówki	W_1=555, H_1=130 [+/-2 mm]
Wymiary miejsca na rejestrator	W_2=505, H_2=115, D_2=505 [+/-2 mm]
Wykonanie	Blacha DC01, grubość: 1.0 mmZabezpieczenie antykorozyjneKolor: RAL 9003
Zamykanie	Zamek x 2 sztuki (różny kod)
Zastosowanie	Do wewnątrz
Waga netto/brutto	7.80 / 8.80 [kg]
Uwagi	posiada dystans od podłoża – 14mmmożliwość montażu uchwytu do „podwieszenia” obudowy - AWO471BRmożliwość montażu wentylatora ARAW45

Tabela 3. Parametry eksploatacyjne.

Stopień ochrony EN60529	IP20
Temperatura pracy	-10°C ...+40°C
Temperatura przechowywania	-20°C ...+60°C
Wilgotność względna	20%...90%, bez kondensacji
Wibracje sinusoidalne w czasie pracy	niedopuszczalne
Udary w czasie pracy
Nasłonecznienie bezpośrednie
Wibracje i udary w czasie transportu	PN-83/T-42106

Rysunek 1. Wymiarowanie.

Rysunek 2. Widok obudowy.

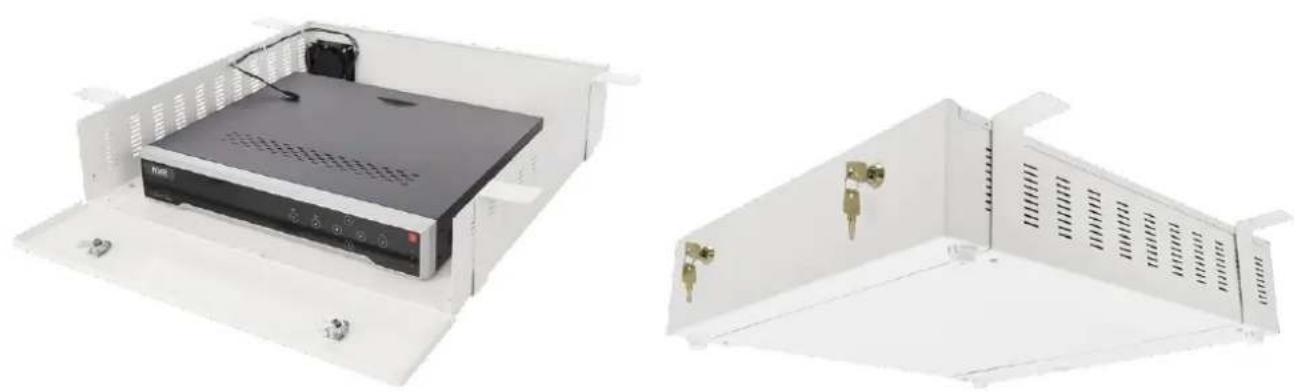

Rysunek 3. Przykładowy montaż – wentylator ARAW45 / rejestrator / uchwyt AWO471BR

Ogólne warunki gwarancji

Ogólne warunki gwarancji dostępne na stronie www.pulsar.pl
