AWO447 - Obudowa elektroniczna PULSAR - Bezpłatna instrukcja obsługi

Typ produktu	Obudowa DVR/MAŁA PLUS
Przeznaczenie	Zabezpieczenie rejestratora przed niepowołanym dostępem i kradzieżą
Materiał	Blacha stalowa DC01, grubość 1.0 mm
Kolor	RAL 9003
Wymiary zewnętrzne (szer. x wys. x gł.)	400 x (99+14) x 430 mm (±2 mm)
Wymiary wewnętrzne (miejsce na rejestrator)	355 x 90 x 360 mm (±2 mm)
Wymiary czołówki	405 x 105 mm (±2 mm)
Waga netto	4.50 kg
Waga brutto	4.85 kg
Stopień ochrony	IP20
Temperatura pracy	-10°C ... +40°C
Temperatura przechowywania	-20°C ... +60°C
Wilgotność względna	20%...90% (bez kondensacji)
Zabezpieczenie antysabotażowe	Mikrowyłącznik (NC, 0,5 A, 50 V DC)
Klasa ochronności	I (EN 62368-1)
Prąd znamionowy połączenia ochronnego	6 A max
Zamki	2 sztuki (różny kod), każdy z 2 kluczami
Certyfikaty	CE
Gwarancja	2 lata
Zastosowanie	Do wnętrz
Akcesoria opcjonalne	Uchwyt AWO445BR, wentylator ARAW45
Odstęp od podłoża	14 mm
Wibracje w czasie pracy	Niedopuszczalne

Często zadawane pytania - AWO447 PULSAR

Do czego służy obudowa AWO447?

Obudowa AWO447 marki PULSAR przeznaczona jest do zabezpieczenia rejestratora CCTV przed niepowołanym dostępem i kradzieżą. Zapewnia ochronę danych osobowych zgodnie z RODO.

Jakie są wymiary wewnętrzne obudowy?

Miejsce na rejestrator ma wymiary: szerokość 355 mm, wysokość 90 mm, głębokość 360 mm (±2 mm).

Czy obudowa jest odporna na warunki zewnętrzne?

Obudowa ma stopień ochrony IP20, co oznacza, że jest przeznaczona wyłącznie do użytku wewnętrznego. Nie jest odporna na wilgoć ani pył.

Jak zamontować obudowę AWO447?

Obudowę można montować na ścianie lub podwiesić pod blatem za pomocą opcjonalnego uchwytu AWO445BR. Posiada dystans od podłoża 14 mm.

Czy można zamontować wentylator w obudowie?

Tak, istnieje możliwość montażu wentylatora z czujnikiem temperatury ARAW45 (załączany przy 45°C).

Jakie klucze są dostarczane z obudową?

W zestawie znajdują się dwa zamki o różnych kodach, każdy z dwoma kluczami (łącznie 4 klucze).

Czy obudowa ma zabezpieczenie przed otwarciem?

Tak, obudowa wyposażona jest w mikrowyłącznik antysabotażowy (styki normalnie zwarte, 0,5 A, 50 V DC), który sygnalizuje otwarcie obudowy.

Jaka jest waga obudowy AWO447?

Waga netto wynosi 4,50 kg, a waga brutto 4,85 kg.

Gdzie znaleźć ogólne warunki gwarancji?

Ogólne warunki gwarancji dostępne są na stronie internetowej www.pulsar.pl.

Jakie są warunki pracy obudowy?

Obudowa może pracować w temperaturze od -10°C do +40°C, wilgotności względnej 20-90% bez kondensacji. Wibracje sinusoidalne w czasie pracy są niedopuszczalne.

INSTRUKCJA OBSŁUGI AWO447 PULSAR

Nazwa: OBUDOWA DVR/MAŁA PLUS

Obudowa metalowa na rejestrator CCTV

IP20

Wydanie: 6 z dnia 09.10.2023

1. Przeznaczenie:

Konstrukcja obudowy dostosowana do wymagań z zakresu ochrony danych osobowych (RODO), które muszą być chronione i bezpiecznie przechowywane.

Obudowa służy do zabezpieczenia rejestratora przed niepowołanym dostępem lub kradzieżą. Wykonana jest z blachy o grubości 1mm. Na wyposażeniu dwa zamki (różny kod), do każdego zamka dwa klucze w zestawie oraz tamper otwarcia obudowy.

Możliwość montażu:

• AWO445BR – uchwyt do „podwieszenia” obudowy np. pod blatem, itp.
• ARAW45 – wentylator z czujnikiem temperatury 45°C

2. Parametry techniczne:

Tabela 1. Parametry elektryczne.

Zabezpieczenie antysabotażowe	1 x mikrowyłącznik:otwarcie obudowy, 0,5 A; 50 V DC max. NC – styki normalnie zwarte
Klasa ochronności EN 62368-1	I (pierwsza)
Prąd znamionowy połączenia ochronnego	6 A max
Deklaracje, gwarancja	CE, 2 lata

Tabela 2. Parametry mechaniczne.

Wymiary zewnętrzne obudowy	W=400, H+H3=99+14, D=430 [+/-2 mm]
Wymiary zewnętrzne czołówki	W1=405, H1=105 [+/-2 mm]
Wymiary miejsca na rejestrator	W2=355, H2=90, D2=360 [+/-2 mm]
Wykonanie	Blacha DC01, grubość: 1.0 mmZabezpieczenie antykorozyjneKolor: RAL 9003
Zamykanie	Zamek x 2 sztuki (różny kod)
Zastosowanie	Do wewnątrz
Waga netto/brutto	4,50 / 4,85 [kg]
Uwagi	posiada dystans od podłoża – 14mmmożliwość montażu uchwytu do „podwieszenia” obudowy - AWO445BRmożliwość montażu wentylatora ARAW45

Tabela 3. Parametry eksploatacyjne.

Stopień ochrony EN60529	IP20
Temperatura pracy	-10°C ...+40°C
Temperatura przechowywania	-20°C ...+60°C
Wilgotność względna	20%...90%, bez kondensacji
Wibracje sinusoidalne w czasie pracy	niedopuszczalne
Udary w czasie pracy
Nasłonecznienie bezpośrednie
Wibracje i udary w czasie transportu	PN-83/T-42106

Rysunek 1. Wymiarowanie.

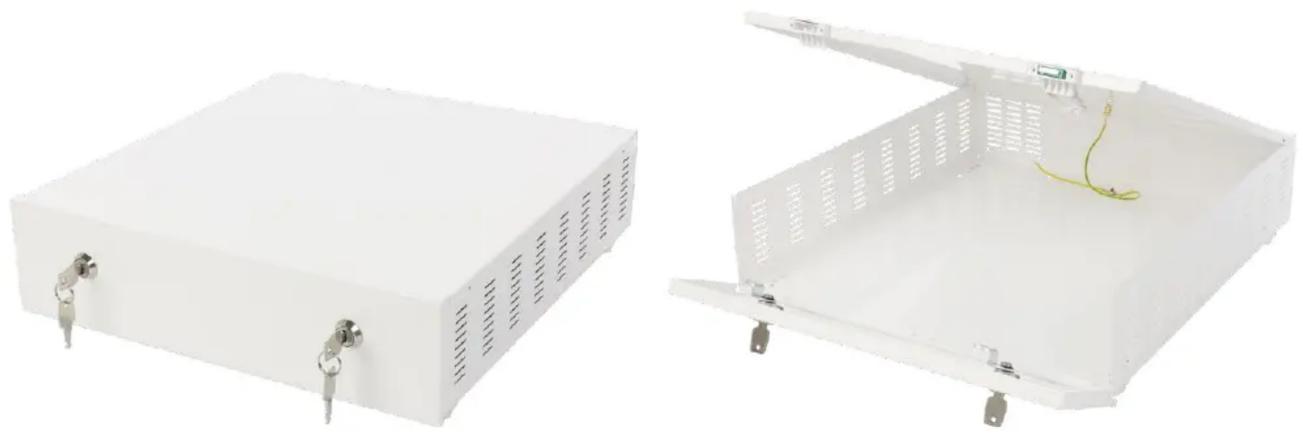

Rysunek 2. Widok obudowy.

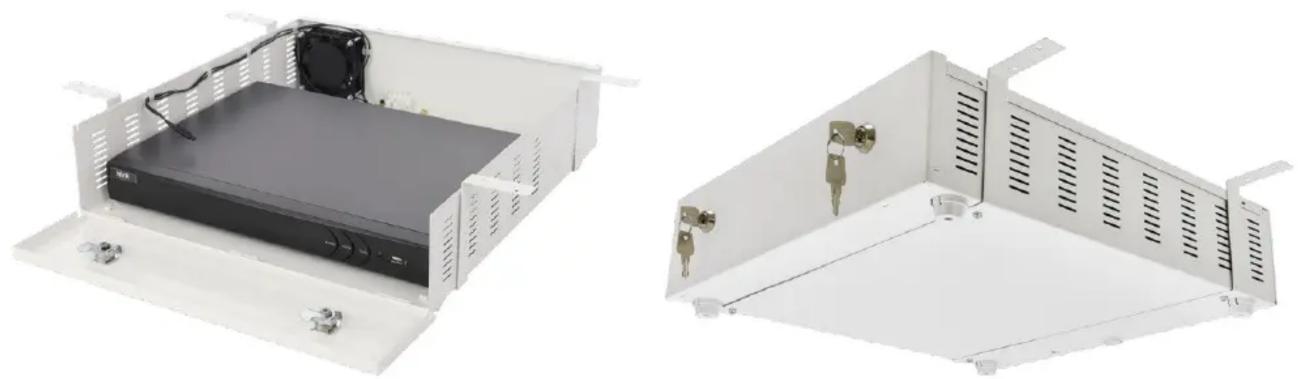

Rysunek 3. Przykładowy montaż – wentylator ARAW45 / rejestrator / uchwyt AWO445BR

Ogólne warunki gwarancji

Ogólne warunki gwarancji dostępne na stronie www.pulsar.pl
