Typ produktu	Detektor gazu
Marka	El Home
Model	GD-04A4
Zasilanie	3V DC (2 baterie alkaliczne AAA)
Rodzaj czujnika	Elektrochemiczny
Wykrywane gazy	Metan (CH₄), propan (C₃H₈), LPG, tlenek węgla (CO)
Poziom alarmu	10% LEL dla gazów palnych, 50 ppm dla CO
Montaż	Naścienny
Zakres temperatury pracy	0°C – 50°C
Wilgotność pracy	0 – 95% RH (bez kondensacji)
Żywotność czujnika	Około 5 lat
Głośność alarmu	≥ 85 dB (w odległości 1 m)
Wskaźnik LED	Czerwony (alarm), zielony (normalna praca), żółty (usterka)
Przycisk testu/ciszy	Tak
Wymiary (szer. × wys. × głęb.)	100 × 100 × 40 mm
Waga netto	150 g
Kolor obudowy	Biały
Certyfikaty	CE, RoHS
Zalecane zastosowanie	Dom, mieszkanie, biuro
Zawartość opakowania	Detektor, instrukcja, śruby montażowe, kołki, baterie
Gwarancja	2 lata

Często zadawane pytania - GD-04A4 El Home

Jak zainstalować detektor gazu El Home GD-04A4?

Detektor należy zamontować na ścianie w miejscu, gdzie może gromadzić się gaz (np. w kuchni, kotłowni). Zalecana wysokość montażu to 1,5-2 m nad podłogą dla gazów lżejszych od powietrza (metan) lub nisko nad podłogą dla gazów cięższych (LPG). Użyj dołączonych śrub i kołków. Po zamontowaniu włóż baterie i uruchom detektor.

Jakie gazy wykrywa ten detektor?

Detektor El Home GD-04A4 wykrywa gazy palne, takie jak metan (CH₄), propan (C₃H₈) oraz LPG, a także tlenek węgla (CO). Nie wykrywa dymu, pary wodnej ani innych gazów.

Jak często należy wymieniać czujnik?

Żywotność czujnika elektrochemicznego wynosi około 5 lat. Po tym czasie zaleca się wymianę całego urządzenia. Datę przydatności do użycia znajdziesz na etykiecie produktu.

Co oznacza migająca czerwona dioda?

Migająca czerwona dioda wraz z głośnym sygnałem dźwiękowym oznacza alarm – wykrycie niebezpiecznego stężenia gazu. Należy natychmiast przewietrzyć pomieszczenie, zamknąć dopływ gazu i opuścić zagrożoną strefę.

Jak wyłączyć alarm fałszywy?

Jeśli alarm został wywołany przez opary alkoholu, rozpuszczalniki lub inne lotne substancje, możesz tymczasowo wyciszyć detektor, naciskając przycisk Test/Cisza. Po kilku minutach alarm włączy się ponownie, jeśli stężenie gazu nadal jest wysokie.

Jak wykonać test detektora?

Naciśnij przycisk Test/Cisza na urządzeniu. Jeśli detektor działa prawidłowo, rozlegnie się sygnał dźwiękowy, a dioda LED zacznie migać na czerwono. Test należy przeprowadzać regularnie, np. raz w miesiącu.

Czy detektor wymaga czyszczenia?

Tak, aby zapewnić prawidłowe działanie, należy regularnie usuwać kurz i brud z obudowy detektora za pomocą miękkiej, suchej szmatki. Nie używaj środków chemicznych ani wody. Otwory wentylacyjne nie mogą być zablokowane.

Co zrobić, gdy detektor sygnalizuje usterkę?

Jeśli dioda żółta miga lub świeci, a sygnał dźwiękowy jest przerywany, oznacza to usterkę urządzenia. Sprawdź, czy baterie są naładowane i prawidłowo włożone. Jeśli problem nie ustąpi, skontaktuj się z serwisem.

Gdzie znaleźć instrukcję obsługi?

Instrukcję obsługi w formacie PDF można pobrać bezpłatnie ze strony notice-facile.com lub z oficjalnej strony producenta. W razie potrzeby można zamówić tłumaczenie instrukcji na wybrany język.

Jaka jest gwarancja na detektor El Home GD-04A4?

Producent udziela 2-letniej gwarancji na wady produkcyjne. Gwarancja nie obejmuje uszkodzeń mechanicznych, zalania ani naturalnego zużycia czujnika. Zachowaj dowód zakupu.

INSTRUKCJA OBSŁUGI GD-04A4 El Home

Dane techniczne
Rodzaje wykrywanych gazów	gaz ziemny, LPG
Żywotność sensora	5 lat
Napięcie zasilania	-230V /50Hz
Pobór mocy czujnika - czuwanie / alarm	3 W / 5 W
Temperaturowy zakres pracy	-10°C...+50°C
Dopuszczalna wilgotność względna	10% - 95%
Min. wykrywane stężenie gazu	<25% z LEL*
Głośność alarmu	>85dB/1m
Rodzaj czujnika	półprzewodnikowy
Zasięg detekcji czujnika	ok. 20-25 m2
Wymiary	112×79×32 mm
Waga netto	200g

*LEL (Lower Explosive Limit) · doina granica wybuchowości gazów

Czujnik gazu GD-04A4 służy do ciągłego monitorwania obecności gazów wybuchowych w otaczącym go powietrzu oraz wykrywania i alarmowania o przekroczeniu maksymalnego bezpiecznego stężenia takich gazów. Przeznaczony jest do instalacji w pomieszczeniach zamniętych, w których istnieje prawdopodobieństwo wycleku gazu z instalacji lub urządzeń nim zasilanych. Do prawidowego działania nie wymaga żadnych innych dodatkowych urządzeń. Jest niewielki gabarytowo, zamnięty w jednej obudowie. Do jego instalacji wystarcza одно gniaźdo sieciowe -230V/50Hz. Zastosowano w nim zawansowany technologicznie czujnik półprzewodnikowy oraz elektroniczny układ kontrolny, pozwalające na osiągnięcie wysokiego wskaźnika wykrywalności. Z chwiłą przekroczenia ustawionego fabrycznie stężenia gazu <25% z LEL*, zostaje włączona sygnalizacja alarmowa optyczna i akustyczna. Rozwiązanie takie zwiększa prawdopodobieństwo uchronienia użytkownika przed nyzykiem zatrucia lub ekspłozii wyclekającego gazu.

Gaz ziemny jest gazem bezbarwnym, o słabym zapachu i lżejszy od powietrza. W połączeniu z tlenem w powietrzu tworzy mieszanine palną i wybuchową. Największe zagrożenie występuje podczas uwchlenia ze zbiornika czy nieszczelności kuchenki gazowej - zapłon może nastąpić od urządzeń znajdujących się powyżej, np. włącznika oświetlenia.

Propan-butan finaczej LPG: w stanie gazowym, w odrożnieniu od gazu ziemnego jest cięzszy od powietrza, gromadzi się więc najpierw w dolnych partiach pomieszczeń, pozostałe zagrożenia są bardzo zbliżone.

Przykładowe wartości dolnych granic wybuchowości niektórych gazów (LEL):

Gaz	LEL
Metan	5,00%
Propan	2,10%
Butan	1,80%

Zużyte urządzenie elektryczne lub elektroniczne nie może być składowane (wyrzucone) wraz z innymi odpadami pochodzącymi z gospodarstw domowych. Any skinąć szkodhwego wpływu na środowisko naturalne i zdrowie ludzi, zużyte urządzenie należy składować w miejscach do tego przeznaczonych. W celu użyskania informacji na temat miejsca i sposoby bezpiecznego składowania zużytego produktu należy zwrócić się do organuPFWD zlokaliwych lub firmy zajmującej się recyckingkiem odpadów.

ElektroEko

Informacje na tomat punktów zbierania zużytego sprzętu elektrycznego i elektronicznego znajdują się na stronie ElektroEko Organizacji Odzysku Sprzętu Elektrycznego i Elektronicznego SA www.elektroeko.pl

2023/10

Eura-Tech Sp. z o.o., ul. Przemysłowa 35A 84-200 Wejherowo, POLAND www.elhome.eu

HOME

SAFETY SOLUTION

ZAWSZE BEZPIECZNIEJ

CZUJNIK GAZU

GD-04A4

UWAGIWSTĘPNE

Przed montażem, podłączeniem i użytkowaniem urządzenia prosimy o dokładne zapoznanie się z niniejszą instrukcją obsługi. W razie jakichkolwiek problemów ze zrozumieniem jej treści prosimy o skontaktowanie się ze sprzedawcą urządzenia.

Samodzielny montaż i uruchomienie urządzenia jest możliwe pod warunkiem używania odpowiednich narzędzi. Niemniej zalecane jest dokonywanie montażu przez wykwalifikowany personel. Producent nie odpowiada za uszkodzenia mogące wyniknąć z nieprawidłowego montażu czy eksploataci urządzenia oraz z dokonywania samodzielnych napraw i modyfikacji.

Czujnik został zaprojektowany wyłącznie do wykrywania gazu ziemnego oraz mieszaniny propanu-butanu w związku z czym nie służy do wykrywania, tlenku węgla (czadu), dymu oraz żadnych innych gazów.

Czujnik przeznaczony jest do zastosowań wewnątrz lokali, wyłącznie do użytku domowego.

Urządzenie nie jest zamiennikiem prawidłowej instalacji urządzeń spalających paliwa i ich konserwacji, w tym posiadania odpowiednich systemów wentylacji i układu wlotowego.

ŚRODKIOSTROŻNOŚCI I KONSERWACJA

• Nie dopuścić do zatkania się wlotów powietrza na obudowie urządzenia przez kurz lub śmieci.
• Nie instalować urządzenia w miejscach o dużej wilgotności, zakurzeniu lub miejscach o temperaturze poza dopuszczalnym zakresem pracy urządzenia.
• Nie malować urządzenia, podczas malowania pomieszczeń, gdzie zainstalowano czujnik, najpierw zdjąć urządzenie ze ściany, a następnie po wymalowaniu i wyschnięciu zainstalować ponownie.
• Nie instalować urządzenia przy oknach, drzwiach lub wentylatorze.
• Przynajmniej raz w tygodniu przetestować czujnik za pomocą przycisku testu znajdującego się na obudowie urządzenia.
• Nie czyścić urządzenia woda, rozpuszczalnikami i innymi chemikaliami.
• Czyścić obudowę urządzenia wyłącznie, gdy źródło zasilania jest odcięte, a do czyszczenia wykorzystać odkurzacz lub zwilżoną szmatkę, ale po jej użyciu należy odczekać do całkowitego przeschnięcia obudowy,
• Usuwać kurz z otworów wlotowych w regulamych odstępach czasu, np. raz w miesiącu.
• Nie otwierać obudowy urządzenia i dokonywać napraw we własnym zakresie.
• Urządzenie należy przechowywać w suchym i ciemnym miejscu. W czasie transportu nie należy narażać urządzenia na uszkodzenia mechaniczne (nie wolno rzucać opakowania). Niezastosowanie się do powyższych instrukcji może wpłynąć na obniżenie żywotności urządzenia.

Produkt objęty jest 24 miesięczną gwarancją liczoną od daty zakupu towaru.

Gwarancja jest ważna wyłącznie z oryginalnym dokumentem zakupy (paragon, faktura, itp.).

Szczegółowe warunki gwarancji dostępne są na stronie www.eura-tech.eu

INSTALACJA URZĄDZENIA

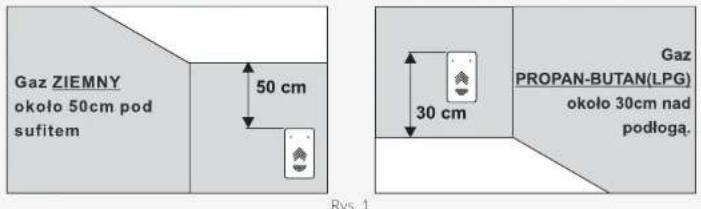

1. W wybranym miejscu na ścianie, poprzez otwór w wypustce odznaczyć miejsce na kolek montażowy. W celu najbardziej efektywnego monitorowania obecności gazu w powietrzu urządzenie należy zainstalować na wysokości:

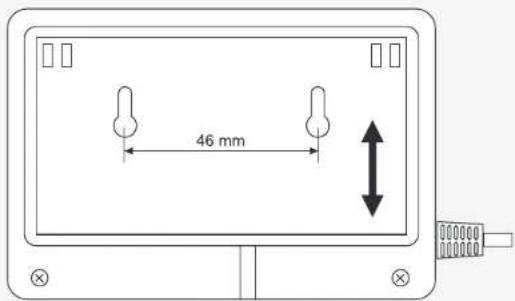

1. W zaznaczonym miejscu wywierć 2 otwory w ścianie o średnicy ∅ 5 mm i umieść w nich kolki montażowe.
2. Za pomocą 2 wkrętów o średnicy ∅ 5 mm zamocować czujnik na ścianie.

Rys. 2

Rys. 3

ZASADA DZIAŁANIA

Uwaga! Żywotność sensora wynosi 5 lat liac od pierwszego uruchomienia urządzenia.

PIERWSZE URUCHOMIENIE

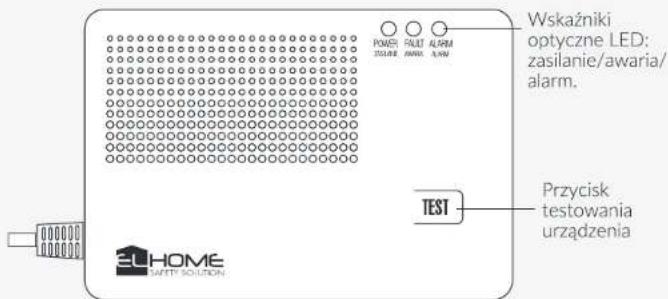

Po podłączeniu urządzenia do gniazda sieciowego (AC 230V/ 50Hz) rozpocznie się proces nagrzewania sensora. Urządzenie wyemituje pojedynczy sygnał akustyczny, a następnie przez ok: 2 minuty w odstępach 1 sek., będą błyskały wszystkie 3 diody LED (zielona - ZASILANIE, żółta - BŁĄD, czerwona - ALARM). W tym stanie urządzenie nie wykrywa gazów. Po osiągnięciu pełnej sprawności urządzenie wygasi żółtą i czerwoną diode LED i przejdzie do normalnego trybu pracy.

NORMALNY TRYB PRACY

W normalnym trybie pracy aktywność urządzenia sygnalizowana jest błyskaniem zielonej diody LED z opisem ZASILANIE, co 1 sek.

WYKRYCIE NIEBEZPIECZNEGO STEŻENIA GAZU

Po wykryciu niebezpiecznego stężenia gazu urządzenie będzie emitować zsynchronizowany interwał sygnałów - akustycznego i optycznego (błyśnięcie czerwonej diody LED z opisem ALARM). Alarm będzie trwał do czasu obniżenia stężenia niebezpiecznych gazów w powietrzu do bezpiecznego poziomu.

TESTOWANIE URZĄDZENIA

Raz w tygodniu należy testować urządzenie. W tym calu należy przycisnąć przycisk test znajdujący się na froncie. Po wciśnięciu przycisku, czujnik wyemituje zsynchronizowany interwał 6 dźwięków połączonych z rozbhyskami czerwonej diody LED z opisem ALARM. W tym czasie zielona dioda LED z opisem ZASILANIE będzie stale podświetlona. Po tym czasie urządzenie wrości do normalnego trybu pracy.

AWARIA URZĄDZENIA

W przypadku awarii urządzenie zielona dioda LED z opisem ZASILANIE oraz żółta dioda LED z opisem AWARIA będą migać z częstotliwością 1 raz na 60 sek. Miganie będzie zsynchronizowane z sygnałem akustycznym. Sygnalizacja awarii oznacza, że urządzenie nie działa poprawnie i należy je odeśtać do serwisu w celu naprawy lub wymienić na nowe.

W przypadku końca żywotności sensora urządzenie pozostawi trwale zapaloną zieloną diodę LED z opisem ZASILANIE, a żółta dioda LED z opisem AWARIA będzie migać 1 raz na 60 sek., Miganiu towarzyszy alarm akustyczny, 2 dźwięki emitowane, co 60 sek. Koniec żywotności sensora oznacza, że urządzenie należy wymienić na nowe.

UWAGA

Czujnik gazu ze względu na uwarunkowania techniczne (np. możliwość okresowych zanków napięcia w sieci, awaria urządzenia, itp.) oraz na specyfikę pomieszczeń, w których urządzenia te mogą zostać zamontowane, nie dają całkowitej pewsności wykrycia gazu, a jedynie znacznie podnoszą prawdopodobierństwo wcześniejszego wykrycia jego niebezpiecznego stęzenia. Stąd należy pamięćta, iż urządzenia te należy testować zgodnie z załączoną instrukcją obsługi oraz dokonywać okresowych przeglądów instacji wentylacyjnych i kominowych oraz urządzeń, z których może wyciokać gaz. W przypadku ingerencji w urządzenie lub jego awani isterieje ryzyko porażenia prądem elektrycznym.
