Typ produktu	Czujnik dymu
Model	SD-13B8 (JB-509)
Marka	El Home
Źródło zasilania	Wbudowana bateria litowa 3V
Żywotność baterii	10 lat
Pobór prądu w stanie czuwania	≤7 µA
Pobór prądu w stanie alarmu	20 mA
Poziom natężenia dźwięku alarmu	≥85 dB / 3 m
Zakres temperatury pracy	0 °C do 50 °C
Wymiary (średnica x wysokość)	∅45 x 42 mm
Waga netto	50 g
Rodzaj czujnika	Fotooptyczny
Sposób montażu	Sufitowy
Funkcje	Wykrywanie dymu, sygnalizacja akustyczna (85 dB) i optyczna (LED), przycisk testu/wyciszenia, sygnalizacja niskiego poziomu baterii, sygnalizacja końca życia sensora
Stopień ochrony IP	Brak (nie określono; nie zalecany na zewnątrz)
Kolor obudowy	Biały (typowy)
Materiał obudowy	Tworzywo sztuczne (typowe)
Czyszczenie	Czyścić wilgotną szmatką, po odcięciu zasilania, odczekać do wyschnięcia. Nie używać wody ani rozpuszczalników.
Wymiana baterii	Bateria wbudowana, nie można wymienić
Norma	EN 14604:2005, EN 14604:2005/AC:2008
Gwarancja	Nie określono (typowo 2 lata)
Kraj pochodzenia	Polska (producent: Eura-Tech Sp. z o.o., Wejherowo)

Często zadawane pytania - SD-13B8 El Home

Jak zainstalować czujnik dymu SD-13B8?

Oddziel podstawę mocującą, usuń magnez uruchamiający baterię, przetestuj urządzenie, a następnie przymocuj podstawę do sufitu za pomocą kołków i wkrętów. Na koniec zamocuj korpus, obracając zgodnie z ruchem wskazówek zegara.

Gdzie nie należy montować czujnika?

Nie montuj w miejscach o dużej wilgotności lub zapyleniu, w odległości mniejszej niż 1,5 m od nawiewu klimatyzatora, w szczytach dachu (min. 30 cm od szczytu), ani bliżej niż 65 cm od ściany lub 50 cm od źródeł światła.

Jak często należy testować czujnik?

Zaleca się testowanie urządzenia przynajmniej raz w miesiącu poprzez krótkie naciśnięcie przycisku Test/Wycisz. Powinien rozbrzmieć sygnał akustyczny i optyczny.

Co zrobić, gdy czujnik wydaje pojedynczy sygnał co 40 sekund?

Oznacza to niski poziom baterii (2,4 V ± 0,1 V). Bateria jest wbudowana i nie można jej wymienić – po 10 latach czujnik należy wymienić na nowy.

Co oznacza ciągły sygnał dźwiękowy co 40 sekund?

To sygnalizacja końca życia sensora lub krytycznego błędu urządzenia. Należy natychmiast wymienić czujnik na nowy.

Jak wyciszyć alarm czujnika?

W trybie alarmu naciśnij przycisk Test/Wycisz. Urządzenie wyciszy się na 9 minut. Aby dezaktywować tryb cichy wcześniej, ponownie naciśnij przycisk – po sygnale akustycznym wróci do trybu czuwania.

Czy baterię można wymienić?

Nie, bateria litowa jest wbudowana i nie można jej wymienić. Żywotność czujnika wynosi 10 lat, po czym należy wymienić całe urządzenie.

Jak czyścić czujnik dymu?

Przed czyszczeniem odłącz zasilanie. Przetrzyj obudowę wilgotną szmatką i poczekaj, aż całkowicie wyschnie. Nie używaj wody, rozpuszczalników ani innych chemikaliów.

Czy czujnik można instalować na zewnątrz?

Nie, urządzenie nie ma określonego stopnia ochrony IP i jest przeznaczone wyłącznie do montażu wewnątrz pomieszczeń.

Co zrobić ze zużytym czujnikiem?

Zużytego urządzenia nie wyrzucaj do odpadów domowych. Oddaj je do punktu zbiórki zużytego sprzętu elektrycznego i elektronicznego. Informacje znajdziesz na stronie ElektroEko (www.elektroeko.pl) lub w lokalnym urzędzie.

INSTRUKCJA OBSŁUGI SD-13B8 El Home

Ogólne zasady bezpiecznego użytkowania produktu

Przed montażem, podłączeniem i użytkowaniem urządzenia prosimy o dokładne zapoznanie się z niniejszą instrukcją obsługi. W razie jakichkolwiek problemów ze zrozumieniem jej treści prosimy o skontaktowanie się ze sprzedawcą urządzenia. Samodzielny montaż i uruchomienie urządzenia jest możliwe pod warunkiem używania odpowiednich narzędzi. Niemniej zalecane jest dokonywanie montażu urządzenia przez wykwalifikowany personel.

Producent nie odpowiada za uszkodzenia mogące wyniknąć z nieprawidłowego montażu czy eksploatacji urządzenia oraz z dokonywania samodzielnych napraw i modyfikacji.

Pamiętaj, aby:

• użytkować urządzenie zgodnie z jego przeznaczaniem, trzymać je z daleka od wilgoci i ognia,
• nie wrzucać do ognia, nie uderzać, nie miażdżyć i nie narażać urządzenia na uszkodzenia mechaniczne,
• nie czyścić urządzenia wodą ani rozpuszczalnikami i innymi chemikaliami,
• czyścić obudowę urządzenia wyłącznie, gdy źródło zasilania jest odcięte, do czyszczenia można wykorzystać zwilżoną szmatkę, ale po jej użyciu należy odczekać do całkowitego przeschnięcia obudowy,
• nie dokonywać samodzielnych modyfikacji I napraw,

Uwaga: Urządzenia posiadające współczynnik wnikania wyższy lub równy IP44 mogą być montowane na zewnątrz (np. przyciski dzwonkowe, kasety zewnętrzne wideodomofonów, kamery itp.). Informacje o współczynniku wnikania zawarte są w specyfikacji technicznejurządzenia.

WYBÓR MIEJSCA MONTAŻU

Czujnik dymu SD-13B8 należy zainstałować w pomieszczeniu, gdzie z największym prawdopodobieństwem może pojawić się potencjalne zagrożenie pożarowe. Wybierając miejsce instalacji należy również upewnić się, czy ewentualny alarm dźwiękowy będzie dobrze słyszalny z innych pomieszczeń budynku. Optymalnie urządzenie powinno być zainstałowane nasuficie.

Rys. 2

Czujnik powinien zostać zainstalowany w odległości min. 65 cmodściany

Rys. 1

Czujnik nie może być instalowany w szczycie dachu, minimalna odległość od szczytu powinna wynosić 30 cm.

Rys. 3

Czujnik należy zainstalować, w odległości min. 50 cm od źródła emitującego światło

INSTALACJA

W celu zainstalowania urządzenia należy:

1. Oddzielić podstawę mocującą (Rys. 4) od korpusu urządzenia, obracając ją w kierunku odwrotnym do ruchu wskazówek zegara.
2. Usunąć magnezuruchamiający baterie (Rys. 5),
3. Przetestować urządzenie wciskając przycisk na obudowie (Rys. 6, poz. 1) aż do momentu pojawienia się sygnałów akustycznego i optycznego, które są potwierdzeniem prawidłowej pracy urządzenia. Obecność dźwięku w głośniku oznacza poprawną pracę urządzenia.
4. Zainstalować urządzenie na suficie (zalecane miejsca montażu pokazane są na Rys. 1, 2 i 3). W tym celu należy najpierw przymocować do sufitu podstawę mocującą za pomocą kołków i wkrętów mocujących (wyposażenie zestawu). Do montażu należy wykorzystać dwa otwory w p o d s t a w i e mocującej. Następnie należy przymocować do niej korpus urządzenia, wkładając dwa charakterystyczne zaczepy znajdujące się na obwodzie podstawy (Rys. 7) do dwóch podłużnych otworów znajdujących się na korpusie urządzenia (Rys. 7), a następnie przekręcając korpus zgodnie z ruchem wskazówek zegara.

• Nie należy wymieniać żadnych komponentów w urządzeniu. W razie jakichkolwiek problemów, należy skontaktować się z serwisem sprzedawcy.
• Nie należy instalować urządzenia w miejscach o dużej wilgotności lub dużym zapyleniu.
• Urządzenie należy instalować w pomieszczeniach już wykończonych i pomalowanych.
• Urządzenie powinno być zainstalowane w odległości nie mniejszej niż 1.5 m od nadmuchu klimatyzatora.
• Sugeruje się okresowe testowanie urządzenia przynajmniej raz w miesiącu.

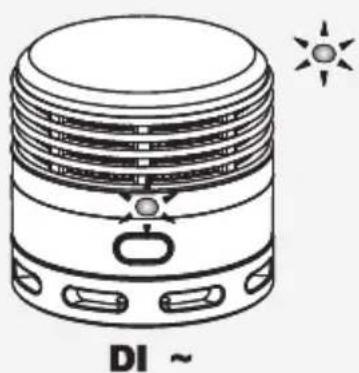

FUNKCJEURZĄDZENIA

Przy normalnym użytkowaniu urządzenia, żywotność sensora i wbudowanej, litowej baterii wynosi 10 lat.

Uwaga: Bateria nie może być wymieniana.

1. Tryb czuwania - po włączeniu urządzenie przechodzi w tryb czuwania, stan ten potwierdzany jest sygnałem optycznym pojawiającym sięw 330s. interwale.
2. Test - po naciśnieciu przycisku "Test/Wycisz" urządzenie włączy jednostajną sygnalizację akustyczną oraz aktywuje diodę LED. Po zwolnieniu przycisku "Test/ Wycisz" (Rys. 6 poz. 1) urządzenie powraca do trybu czuwania (Rys. 8)
3. Wyciszurządzenie:
   3.1. W trybie czuwania należy krótko nacisnąć przycisk "Test/Wycisz", co automatycznie aktywuje tryb cichy.
   3.2 W trybie alarmu należy nacisnąć przycisk "Test/Wycisz", co automatycznie wyciszy urządzenie.
   3.3. Po aktywacji trybu cichego, urządzenie pozostaje wyciszone przez okres 9 minut.
   3.4 Aby dezaktywować tryb cichy należy przycisnąć przycisk "Test/ Wycisz", po emisji sygnału akustycznego urządzenie powróci do trybu czuwania.

Uwaga: Jeżeli stężenie dymu czterokrotnie przekroczy dopuszczalną wartość bez względu na tryb pracy w jakim znajduje się urządzenie, czujnik aktywuje normalny alarm akustyczny i optyczny.

1. Informacja o niskim stanie mocy baterii

Jeżeli bateria urządzenia ulegnie rozładowaniu (2.4v±0.1v) czujnik będzie wydawał pojedynczy sygnał akustyczny wodstępie ok. 40 sekund.

1. Koniec życia sensora lub krytyczny błąd urządzenia

Jeśli sensor ulegnie zużyciu lub nastąpi krytyczny błąd niepozwalający na dalszą prawidłową pracę, czujnik będzie wydawał ciągły sygnał akustyczny w odstępie 40 sekund (Rys. 9).

SD-13B8

Wbudowana bateria

Wykrywanie dymu

Sygnalizacja optyczna

Sygnalizacja akustyczna

Przycisk testu

Urządzenie przeznaczone jest do monitorowania zamkniętych pomieszczeń pod kątem obecności dymu oraz alarmowania podczas wystąpienia zagrożenia pożarowego. Wyposażone jest w wysokiej jakości czujnik foto-optyczny. Montuje się je na sufitach chronionych pomieszczeń. W przypadku wykrycia zagrożenia (dymu), czujnik uruchamia natychmiast:

• alarm akustyczny - dźwięk z głośnika o natężeniu około 85 dB,
• alarm optyczny-dioda LED, umieszczona na obudowie urządzenia.

Urządzenie posiada przycisk testu do sprawdzania prawidłowości działania. Czujnik posiada również układ sprawdzający stan rozładowania baterii. Niski stan zasilania sygnalizowany jest krótkim pojedynczym sygnałem dźwiękowym, pojawiającym się wodstępach czasuok. 40 sekund.

• Sygnalizacja akustyczna i optyczna
• Specjalny przycisk testujący
• Sygnalizacja zużycia baterii

Dane techniczne

Napięcie zasilania	3V
Żywotność wbudowanej baterii	10 lat
Pobór prądu w stanie czuwania	≤7uA
Pobór prądu w stanie alarmu	20mA
Poziom natężenia dźwięku alarmu	≥85 dB/3m
Praca w temperaturze otoczenia	0 °C...-50 °C
Wymiary (średnica x wysokość)	∅45x42 mm
Waga netto	50g

Zużyte urządzenie elektryczne lub elektroniczne nie może być składowane (wyrzucone) wraz z innymi odpadami pochodzącymi z gospodarstw domowych. Aby

uniknąć szkodliwego wpływu na środowisko naturalne i zdrowie ludzi, zużyte urządzenie należy składować w miejscach do tego przeznaczonych. W celu uzyskania informacji na temat miejsca i sposobu bezpiecznego składowania zużytego produktu należy zwrócić się do organu władz lokalnych lub firmy zajmującej się recyklingiem odpadów.

Informacje na temat punktów zbierania zużytego sprzętu elektrycznego i elektronicznego znaleźć można na stronie ElektroEko

Organizacji Sprzętu Elektrycznego i Elektrycznego SA http://www.elektroeko.pl

nr rej. BDO 000015700

ElektroEko

Deklarację właściwości użytkowych zamieszczono na stronie http://www.elhome.eu

CE

0086

17

EURA-TECH Sp. z o.o.

Przemysłowa 35a, str.

84-200 Wejherowo, POLAND

Deklaracja Właściwości Użytkowych 59/2017

Czujnik dymu

SD-13B8 (JB-509)

EN14604:2005

EN 14604:2005/AC:2008

Bezpieczeństwo pożarowe

www.elhome.eu
