INSTRUKCJA OBSŁUGI IC-80H3 Eura

Przed montażem, podłączeniem i użytkowaniem urządzenia prosimy o dokładne zapoznanie się z niniejszą instrukcją obsługi. W razie jakichkolwiek problemów ze zrozumieniem jej treści prosimy o skontaktowanie się ze sprzedawcą urządzenia. Samodzielny montaż i uruchomienie urządzenia jest możliwe pod warunkiem używania odpowiednich narzędzi. Niemniej zalecane jest dokonywanie montażu urządzenia przez wykwalifikowany personel.

Producent nie odpowiada za uszkodzenia mogące wyniknąć z nieprawidłowego montażu czy eksploatacji urządzenia oraz z dokonywania samodzielnych napraw i modyfikacji.

Eura-Tech Sp. z o.o. niniejszym oświadcza, że typ urządzenia radiowego - Kamera IP Eura IC-80H3 - jest zgodny z dyrektywą 2014/53/UE.

Pełny tekst deklaracji zgodności UE jest dostępny pod następującym adresem internetowym:

www.eura-tech.eu

CE

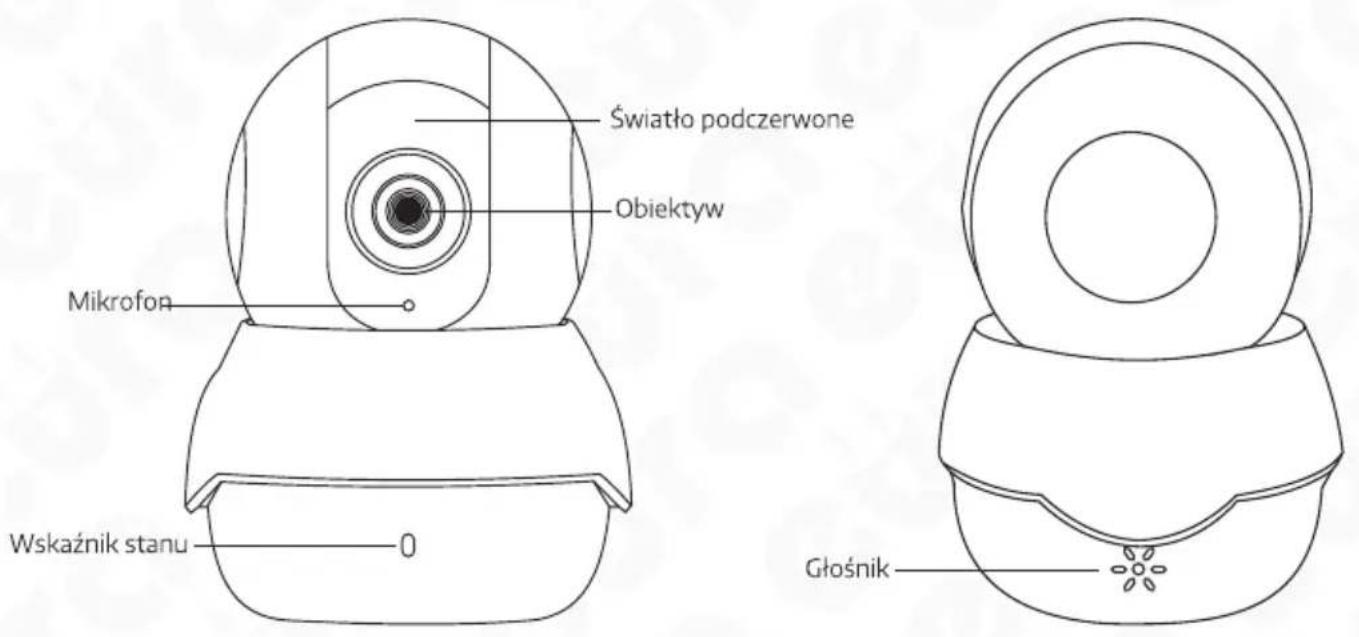

1. BUDOWA KAMERY

Nazwa Opis
Wskaźnik stanu	• Stale światło czerwone: Kamera uruchamia się.• Migające światło niebieskie: Kamera jest uruchomiona i gotowa do konfiguracji sieci Wi-Fi.• Stale światło niebieskie: Konfiguracja sieci Wi-Fi została zakończona i kamera działa prawidłowo.• Migające światło czerwone: komunikacja sieciowa nie działa prawidłowo.
Światło podczerwone	Źródło światła włączanego automatycznie w trybie nocnym. Źródło światła znajduje się za panelem antyrefleksyjnym.

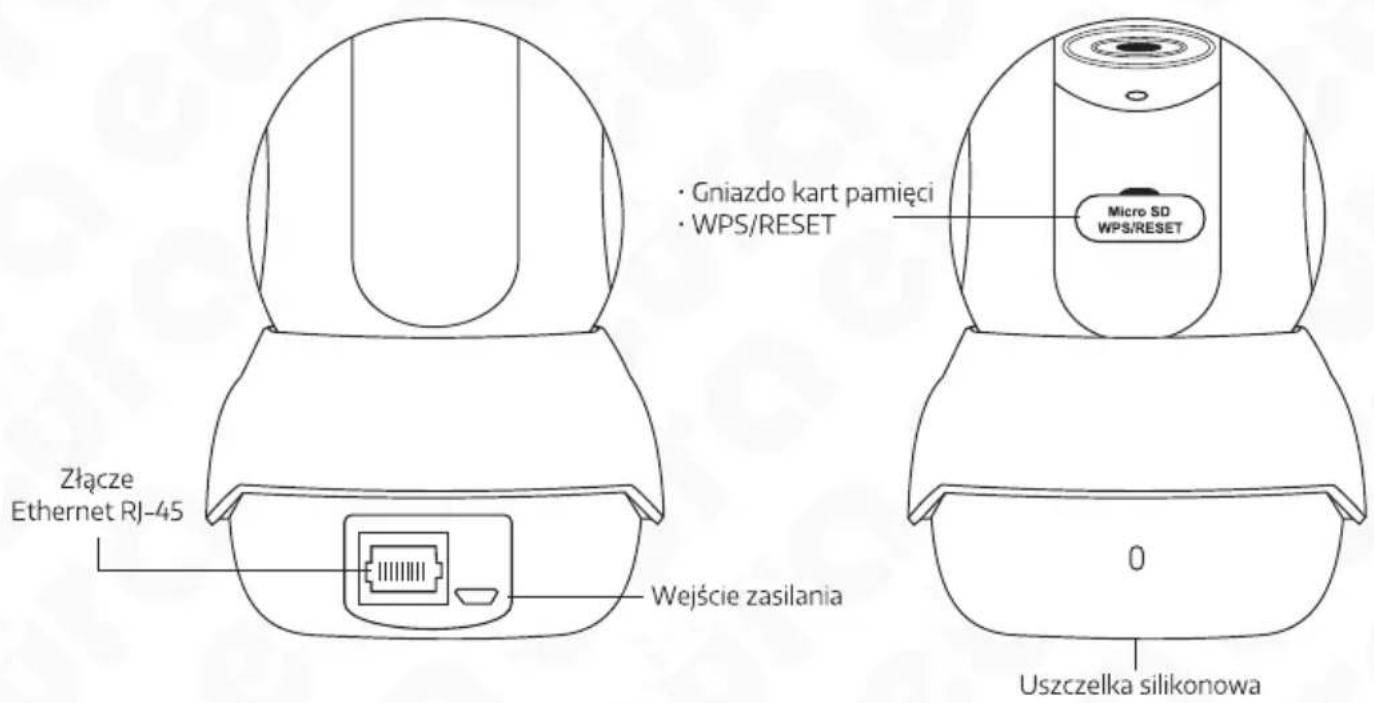

Gniazdo kart pamięci WPS/RESET Micro SD WPS/RESET Złącze Ethernet RJ-45 Wejście zasilania 0 Uszczelka silikonowa

Rys. 1. Budowa kamery

NazwaOpis
Wejście zasilania	Micro USB 5V Podłącz kabel zasilający do wejścia zasilania, aby włączyć kamerę.
Gniazdo kart pamięci	W przypadku korzystania z karty pamięci pliki wideo są na niej zapisywane.Konieczne jest zainicjalizowanie karty za pomocą aplikacji Eura Watch.
WPS/RESET	WPS: Konfiguracja połączenia Wi-Fi z wykorzystaniem funkcji WPS (Wi-Fi Protected Setup). RESET: Przytrzymaj przycisk przez 4 sekundy, gdy kamera jest uruchomiona.

2. INSTALACJA

Zainstaluj kartę pamięci (opcjonalnie).

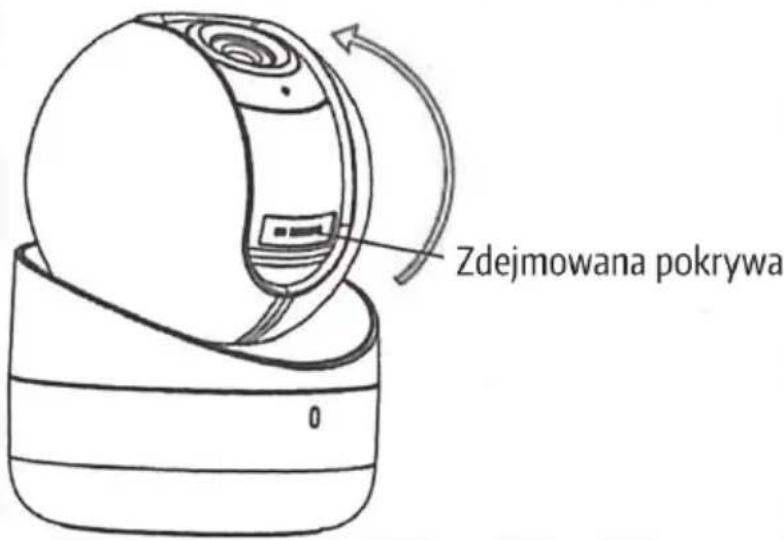

1. Ustaw kamerę w pozycji, w której zdejmowana pokrywa będzie odsłonięta.

Zdejmowana pokrywa

Rys. 2

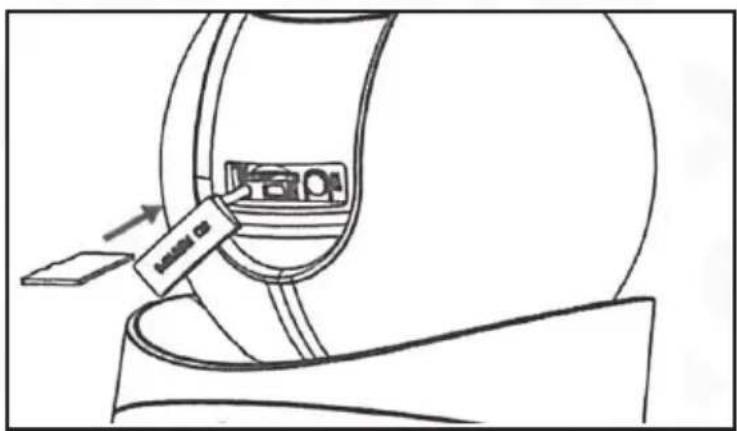

1. Otwórz pokrywę, aby odsłonić gniazdo karty pamięci, następnie włóż kartę pamięci.

S&P 50

Rys. 3

1. Załóż z powrotem zdejmowaną pokrywę.

3. INSTALACJA KAMERY

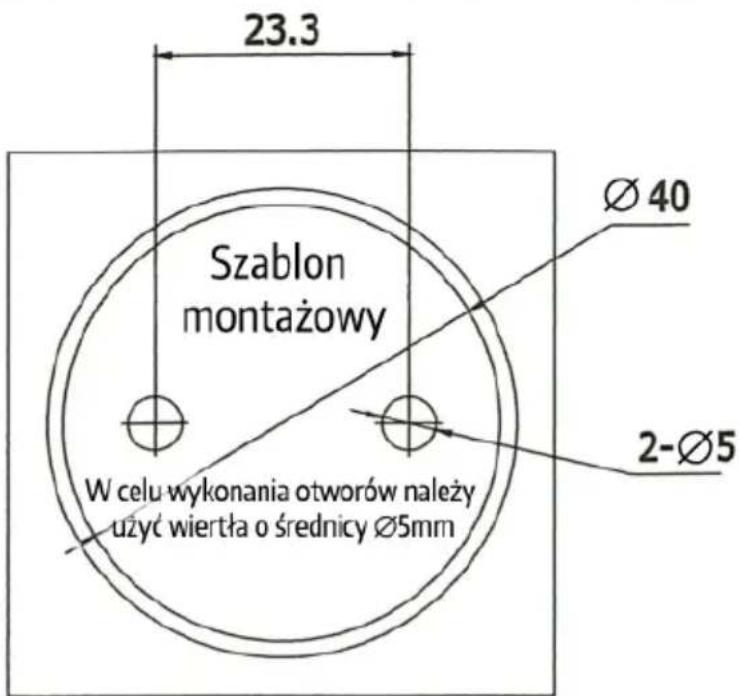

Wyjmij szablon otworów z opakowania. Umieść go na wybranej powierzchni montażowej. Jeśli używasz kołków montażowych, wywierć dwa otwory na śruby zgodnie z załączonym szablonem.

23.3 Szablon montażowy Ø 40 W celu wykonania otworów należy użyć wiertła o średnicy Ø5mm 2-Ø5

Rys. 4. Szablon montażowy

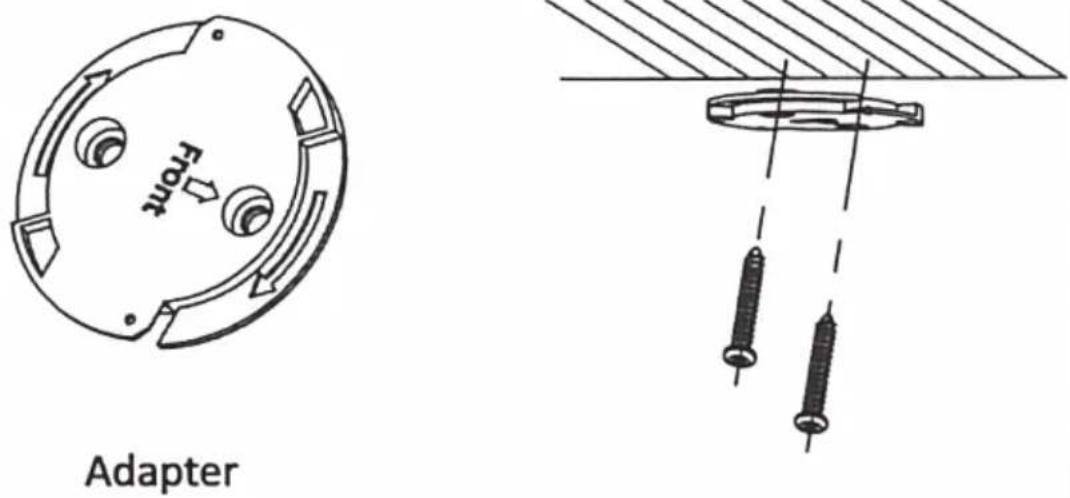

Wyjmij adapter z opakowania. Ustaw adapter zgodnie z otworami montażowymi i przymocuj go.

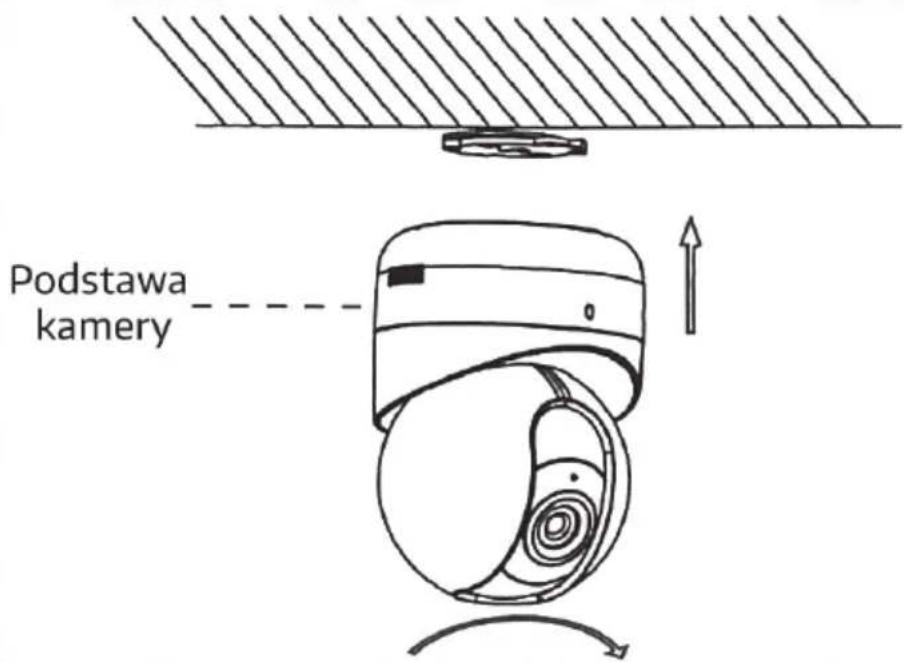

Przymocuj adapter do spodu kamery i przekręć kamerę zgodnie z ruchem wskazówek zegara, (rys. 6).

Podstawa kamery

Rys. 6

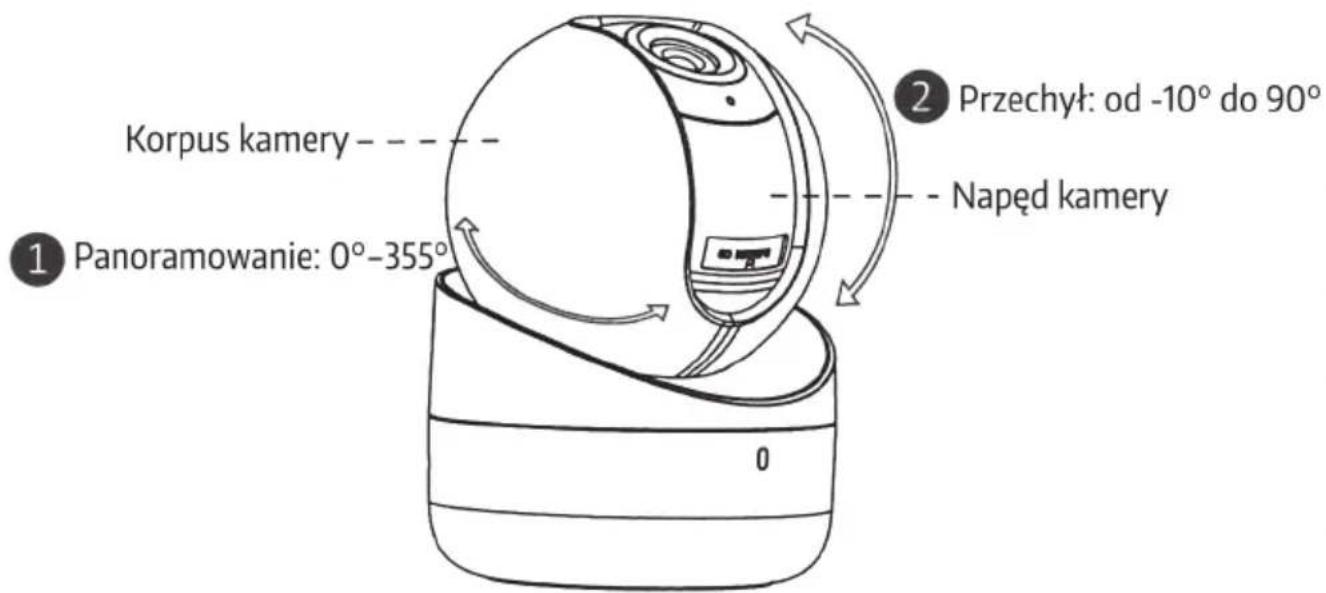

4. USTAWIANIE KATA MONITOROWANIA.

1. Obróć kamere, aby ustawić kąt panoramowania.
2. Przesuń kamerę w góre lub w dół, aby ustawić płaszczyznę przechyłu.

Korpus kamery ① Panoramowanie: 0°-355° ② Przechył: od -10° do 90° Napęd kamery

Rys. 7

5. OBSŁUGA

Krok 1

Włączanie kamery

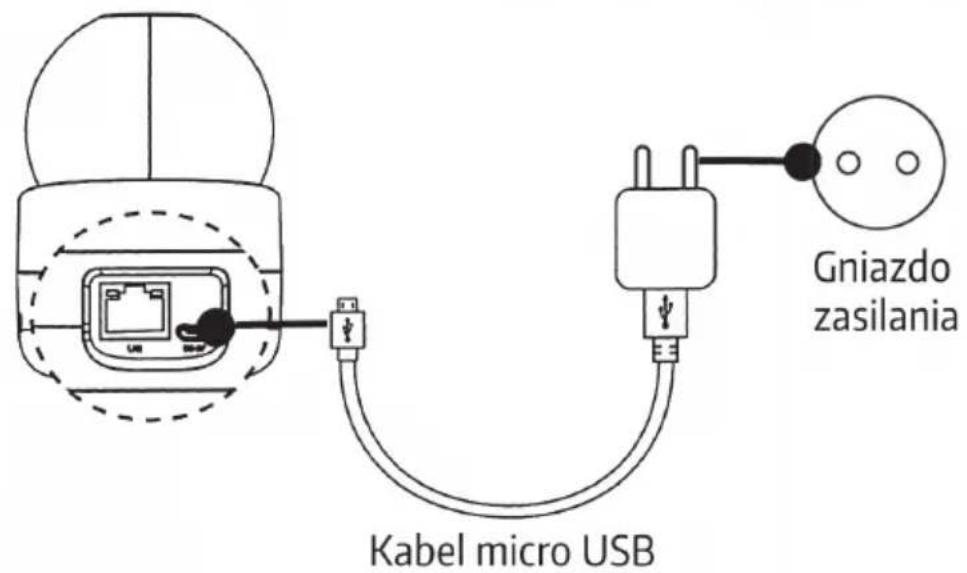

Podłącz kamerę do zasilacza za pomocą kabla micro USB, a następnie podłącz zasilacz do gniazda zasilania. Migające niebieskie światło oznacza, że kamera jest uruchomiona. Następnie możesz przejść do konfiguracji połączenia z siecią Wi-Fi.

Gniazdo zasilania Kabel micro USB

Rys. 8

Krok 2

Konfiguracja aplikacji Eura Watch

– Podłącz swoje urządzenie mobilne do sieci Wi-Fi.
– Pobierz i zainstaluj aplikację Eura Watch, wyszukując hasło „Eura Watch” w sklepie App Store lub Google Play™.

lub

– Włącz aplikację i zarejestruj się, aby utworzyć konto użytkownika Eura Watch. Używanie produktu wymaga zarejestrowania w usłudze Eura Watch oraz wyrażenia zgody na warunki świadczenia usługi, które są dostępne tutaj:

Dodawanie kamery do Twojego konta Eura Watch

- Do procesu dodawania można przystąpić dopiero wtedy, gdy dioda kontrolna zacznie migać na niebiesko.

- Podłącz Twój telefon komórkowy do sieci Wi-Fi (połączenie z siecią Wi-Fi 5 GHz nie jest obecnie obsługiwane).

– Zalogui sie na swoje konto w aplikacji Eura Watch.

– Dotknij ikony plusa w prawym górnym rogu ekranu startowego aplikacji, aby dodać kamere.

– Zeskanuj kod QR znajdujący się na spodzie kamery lub okładce skróconego podrecznika.

– Kliknji przycisk „Connect to a Network” (Połacz z siecia) w wyskakującym okienku.

– W wyskakującym okienku kliknij „Wired Connection” (połączenie przewodowe) lub „Wireless Connection” (połączenie bezprzewodowe).

- Połączenie bezprzewodowe Wprowadź hasło sieci Wi-Fi, do której podłączony jest Twój telefon komórkowy, i stuknij przycisk „Next” (Dalej), aby połączyć się z siecią (podczas konfiguracji sieci Wi-Fi kamera powinna znajdować się w odległości ok. 3 metrów od routera).

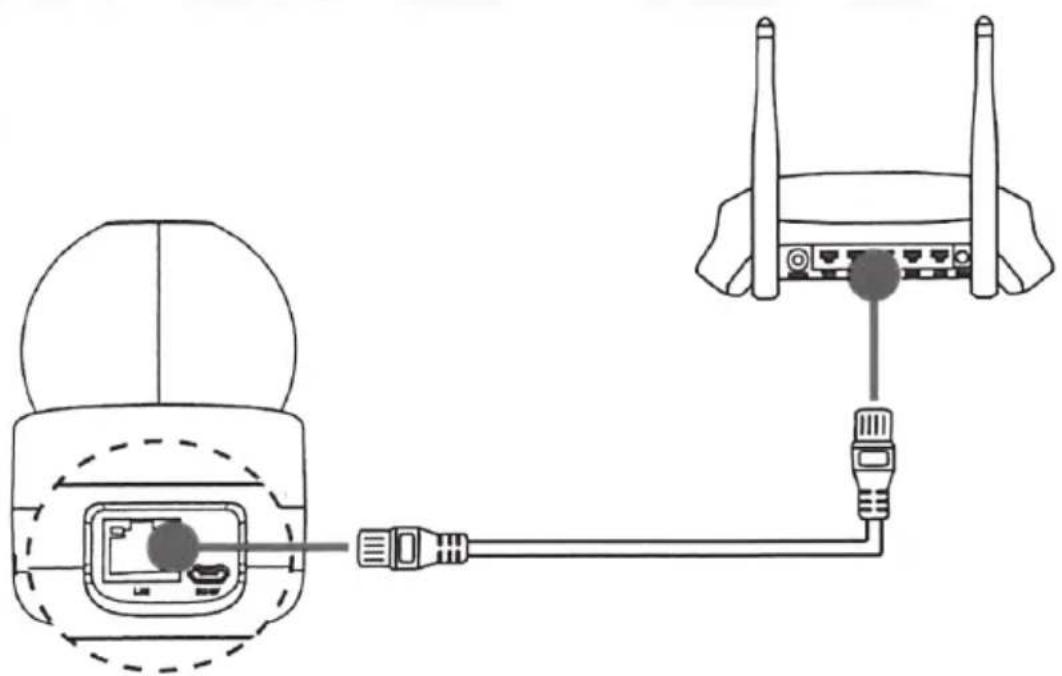

- Połączenie przewodowe Podłącz kamerę do routera za pomocą kabla sieciowego i kliknij „Connected” (podłączona) w oknie Result (Rezultat).

- Powinien to być ten sam router, z którym połączony jest Twój telefon komórkowy.

– Stuknij przycisk „Add” (Dodaj) w następnym oknie, aby zakończyć dodawanie kamery.

6. EURA WATCH

Usługa Eura Watch umożliwia korzystanie z pewnych funkcji produktu (w tym m.in. podglądu na żywo i odtwarzania zdalnego), które wymagają połączenia z internetem oraz korzystania z zaawansowanych usług telekomunikacyjnych.

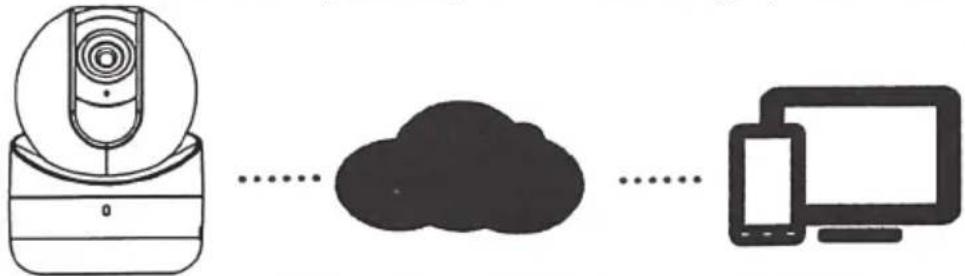

Aplikacja Eura Watch umożliwia podgląd na żywo z podłączonych urządzeń.

Nagrywanie

- Sprawdź stan karty pamięci, dotykając opcji Storage Status (Stan pamięci) w interfejsie Device Settings (Ustawienia urządzenia).

- Jeśli stan karty to „Uninitialized” (Niezainicjowana), dotknij jej stanu, aby ją zainicjalizować. Stan karty zmieni się na „Normal” (Normalny). Następnie będziesz w stanie zapisywać wszystkie nagrania wideo wyzwalane zdarzeniami, takimi jak wykrycie ruchu, rejestrowane przez kamere.

Odtwarzanie

Uruchom aplikację Eura Watch, dotknij podłączonego urządzenia, a następnie kliknij przycisk Gallery (Galeria), aby odtworzyć nagrania.

Powiadomienia o alarmach

Uruchom aplikację Eura Watch i dotknij opcji Message (Wiadomości), aby zobaczyć powiadomienia o alarmach.

1. SPECYFIKACJA TECHNICZNA

Kamera IC-80H3
Przetwornik 1 / 2.8 "CMOS ze skanowaniem progresywnym
Min. Oświetlenie 0,01 luksa (F1.2, AGC ON), 0 luksów z IR
Czas otwarcia migawki 1/3 s do 1/100 000 s
Wolna migawka Tak
Przysłona F2.0
Obiektyw 2,8 mm, poziome pole widzenia 105,8°
Mocowanie obiektywu M12
Funkcja Dzień & Noc Filtr podczerwieni z automatycznym przełącznikiem
Regulacja szumów 3D DNR
Szeroki zakres dynamiki Cyfrowy WDR
Regulacja obudowy Obrót: od 0° do 355°, Pochylenie: od -10° do 90°
Standard kompresji
Kompresja wideo Strumień główny: H.264 Strumień główny: H.264
Typ H.264 Profil podstawowy / profil główny
Szybkość transmisji wideo	32 Kbps - 8 Mbps
Kompresja audio G.711 / G.722.1 / G.726 / MP2L2 / PCM
Szybkość transmisji audio	64 Kb / s (G.711) / 16 Kb / s (G.722.1) / 16 Kb / s (G.726) / 32-160 Kb / s (MP2L2)64 Kb / s (G.711) / 16 Kb / s (G.722.1) / 16 Kb / s (G.726) / 32-160 Kb / s (MP2L2)
Obraz
Max. Rozdzielczość	1920 × 1080
Strumień główny	50 Hz: 25 klatek na sekundę (1920 × 1080, 1280 × 720)60 Hz: 30 klatek na sekundę (1920 × 1080, 1280 × 720)
Strumień pomocniczy	50 Hz: 25 kl./s (704 × 576, 352 × 288, 640 × 480, 320 × 240)60 Hz: 30 kl./s (704 × 480, 352 × 240, 640 × 480, 320 × 240)
Ustawienia obrazu	Jasność, nasycenie, ostrość, kontrast są regulowane za pomocą oprogramowania klienckiego
Przełącznik dzień / noc Obsługą	automatyczna / zaplanowana
Kompensacja podświetlenia	Wsparcie, strefa opcjonalna
Patrol	Obsługuje 1 stały region dla każdego strumienia
Audio
Filtr hałasu otoczenia	Tak
Audio I / O	Obsługuje ścieżkę dźwiękową mono
Częstotliwość próbkowania audio	Max. 16 kHz
Sieć
Pamieć sieciowa	Obsługuje karty micro SD / SDHC / SDXC, do 128 GB pamięci lokalnej
Detekcja ruchu	Tak
Alarm	Alarm sabotażu wideo, dysk twardy pełny, błąd dysku twardego, sieć odłączona, konflikt adresów IP, nielegalne logowanie
Protokoły	TCP/IP, ICMP, DHCP, DNS, DDNS, RTP, RTSP, NTP, UPnP, SMTP, IGMP, IPv6, UDP, QoS, Bonjour
Standard	ISAPI
Ogólna funkcja	Resetowanie jednym przyciskiem, zapobieganie migotaniu, bicie serca, lustro, ochrona hasłem, maska prywatności, znak wodny
Interfejs
Interfejs komunikacyjny samod	ostosowujący się port Ethernet RJ45 10M / 100M
Pamięć masowa Wbudowane gniazdo micro SD / SDHC / SDXC, do 128 GB
Interfejs audio wbudowany mikrofon/ wbudowany głośnik
Reset Tak
Wi-Fi
Standardy bezprzewodowe IEEE802.11b, 802.11g, 802.11n
Zakres częstotliwości 2,4 GHz - 2,4835 GHz
Przepustowość kanału Obsługa 20/40 MHz
Moc nadajnika WiFi <20dB
Protokół 802.11b: CCK, QPSK, BPSK, 802.11g / n: OFDM
Bezpieczeństwo 64/128-bit WEP, WPA / WPA2, WPA-PSK / WPA2-PSK, WPS
Transfer 11b: 11 Mb / s, 11 g: 54 Mb / s, 11n: do 150 Mb / s
Zasięg bezprzewodowy 50 metrów (wydajność zależna od warunków środowiskowych)
Ogólne
Warunki pracy -10°C do 40°C,	wilgotność 95% lub mniej (bez kondensacji)
Zasilacz	DC 5 V ± 10%, interfejs micro USB
Natężenie prądu	Max. 1.4A
Pobór energii	Max. 7 W.
Zasięg IR	Do 5 metrów
Materiał	Plastik
Wymiary	∅87,5 × 120,9 mm
Waga	Około. 510 g

KARTA GWARANCYJNA

nazwa wyrobu: KAMERA SIECIOWA PT

model:

IC-80H3

data sprzedaży

pieczątka punktu sprzedaży i podpis sprzedawcy

OGÓLNE WARUNKI NAPRAW GWARANCYJNYCH

1. Eura-Tech Sp. zo o. z siedzibą w Wejherowie przy ul. Przemysłowej 3SA (zwany dalej „Gwarantem”), gwarantuje sprawne działanie wskazanego w Gwarancji urządzenia (zwanego dalej „Produktem”).
2. Gwarancja jest udzielana na okres 24 miesięcy, pod warunkiem użytkowania Produktu zgodnie z warunkami techniczno-eksploatacyjnymi opisanymi w instrukcji obsługi oraz przyjętymi standardami. Gwarancja obowiązuje na terenie Rzeczpospolitej Polskiej. Na wybrane produkty np. sygnalizatory czadu czas obowiązywania gwarancji może być dłuższy, co każdorazowo określone jest już przy samym produkcie.
3. Prawa i obowiązki Gwaranta oraz Nabywcy Produktu reguluje treść postanowień ujętych w niniejszej Gwarancji, z którymi Nabywca powinien się zapoznać przed zakupem. Zakup Produktu jest równoznaczny z akceptacją warunków niniejszej Gwarancji.
4. Datą, od której obowiązuje czas trwania Gwarancji, jest data wystawienia dokumentu sprzedaży zapisana w Karcie Gwarancyjnej i dokumencie sprzedaży. Ujawnione w okresie trwania Gwarancji wady będą usunięte bezpłatnie przez Centralny Serwis Eura-Tech Sp. z o. o. (zwany dalej „Serwisem”).
5. Dokumentem potwierdzającym zawarcie powyższej umowy i tym samym uprawniającym do dochodzenia swoich praw jest prawidłowo wypełniona Karta Gwarancyjna wraz z dokumentem potwierdzającym zakup (paragon fiskalny, faktura VAT). Jakiekolwiek zmiany (zamazania, wytarcia, przekreślenia, poprawki itp.) w Karcie Gwarancyjnej powodują jej unieważnienie.
6. W przypadku Produktów nie posiadających Kart Gwarancyjnych (np. dźwonki bezprzewodowe, gongi, sygnalizatory, wykrywacze i inne), dokumentem potwierdzającym zawarcie umowy jest dokument sprzedaży (paragon fiskalny, faktura VAT).
7. Naprawa gwarancyjna nie obejmuje czynności przewidzianych w Instrukcji Obsługi, do wykonania których zobowiązany jest Nabywca we własnym zakresie i na własny koszt (np.: zainstalowanie, konfiguracja, optymalne zabezpieczenie przed działaniem warunków zewnętrznych, konserwacja, ewentualny demontaż itp.).

8. Gwarancja nie są objęte:

9. akcesoria / materiały eksploatacyjne takie jak ramki oraz śruby montażowe, przewody, karty zbliżeniowe, zasilacze wraz z kabłami zasilającymi, baterie oraz akumulatorki czy inne elementy, które są dodatkowo dołączone do Produktów - ze względu na swój charakter posiadają okres żywotności eksploatacyjnej,

10. uszkodzenia mechaniczne, elektryczne, chemiczne i termiczne lub celowe uszkodzenia Produktu i wywołane nimi wady,
11. uszkodzenia i wady wynikłe na skutek niewłaściwego lub niezgodnego z Instrukcją Obsługi użytkowania, niedbałością użytkownika, niewłaściwym przechowywaniem czy konserwacją Produktu, a także stosowanie Produktu niezgodnie z przepisami bezpieczeństwa i niezgodnie z jego przeznaczeniem,
12. uszkodzenia Produktu, który nie został prawidłowo zabezpieczony podczas transportu do Serwisu (np. brak opakowania transportowego, nie owinięcie Produktu odpowiednio w folie zabezpieczającą, unieruchomienie Produktu w opakowaniu itp.),
13. uszkodzenia Produktu, do którego Nabywca zgubił Kartę Gwarancyjną,
14. uszkodzenia powstałe w wyniku pożaru, powodzi, uderzenia pioruna (także pośredniego), czy też innych klęsk żywiołowych, nieprzewidzianych wypadków, zalania płynami, przepięciem w sieci elektrycznej, podłączenia do sieci elektrycznej w sposób niezgodny z Instrukcją Obsługi,

15. Produkty, w których dokonano przeróbek, zmian konstrukcyjnych, napraw naruszając plombę gwarancyjną lub w jakikolwiek inny sposób.

16. Gwarant zapewnia bezpłatne części zamienne oraz robocizne, zgodnie z warunkami podanymi w niniejszej Gwarancji, w okresie trwania Gwarancji, o którym mowa na ostatnich stronach Instrukcji Obsługi w rozdziale „Warunki Gwarancji”. Gwarancja obejmuje tylko i wyłącznie usterki Produktu spowodowane wadliwymi częściami lub defektami produkcyjnymi.

17. Zgłoszenie reklamacyjne będzie rozpatrywane jedynie w przypadku, gdy reklamowany Produkt zostanie dostarczony do Serwisu wraz z:

18. Kartą Gwarancyjną (za wyjątkiem urządzeń wymienionych w pkt. 6),

19. prawidłowo wypełnionym Formularzem zgłoszenia naprawy

20. dowodem zakupu zawierającym datę oraz miejsce sprzedaży.

21. Otwieranie urządzenia bez wyrażnej zgody Serwisu, dokonywanie wszelkich napraw we własnym zakresie lub w nieautoryzowanym serwisie przez osoby nieupoważnione, będzie podstawą do unieważnienia Cwarancji.

22. Uszkodzony Produkt Nabywca zobowiązany jest dostarczyć do punktu sprzedaży lub bezpośrednio do Serwisu. Jeżeli reklamacja zostanie uznana przez Serwis za uzasadnioną, po naprawione Produkt zostaje odesłany do Nabywcy na koszt Gwaranta, korzystając z usług spedycji kurierskich, z którymi Gwarant ma aktualnie nawiązaną współpracę (GLS).
23. Dostarczenie uszkodzonego Produktu jakąkolwiek spedycją na koszt Gwaranta, bez wcześniejjszego uzgodnienia z Serwisem, będzie skutkowało odmową przyjęcia paczki.
24. Ewentualne wady lub uszkodzenia Produktu ujawnione i zgłoszone w okresie trwania Gwarancji będą usunięte bezpłatnie w terminie 14 dni kalendarzowych. W uzasadnionych przypadkach termin ten może ulec przedłużeniu, wówczas Nabywca zostanie poinformowany o przybliżonym czasie naprawy. Bieg terminu naprawy rozpoczyna się pierwszego dnia roboczego następującego po dniu dostarczenia Produktu do Serwisu
25. Wadliwy Produkt lub jego części, które zostaną wymienione, stają się własnością Serwisu.

26. Przed przystąpieniem do ewentualnej naprawy, Serwis każdorazowo dokonuje oględzin i oceny stopnia uszkodzenia reklamowanego Produktu. W przypadku stwierdzenia, że Produkt:

27. jest sprawny,

28. był instalowany oraz podłączony niezgodnie z zaleceniami zawartymi w Instrukcji Obsługi,
29. uległ uszkodzeniu ewidentnie z winy Nabywcy,
30. ma zerwaną plombe,

31. spełnia warunki podane w pkt. 8,
    wówczas Serwis traktuje takie zgłoszenie reklamacyjne za nieuzasadnione i może obciążyć Nabywcę kosztami transportu oraz diagnozy urządzenia, zgodnie z obowiązującym w Serwisie Cennikiem Usług Napraw Odpłatnych.

32. Nabywcy przysługuje prawo do wymiany Produktu na inny, posiadający te same lub zbliżone parametry techniczne i eksploatacyjne, jeżeli:

33. w okresie trwania Gwarancji, Serwis dokona 3 napraw, a Produkt nadal będzie wykazywał wady uniemożliwiające używanie go zgodnie z przeznaczeniem,

34. Serwis uzna, że usunięcie wady jest niemożliwe lub w terminie określonym w pkt. 14,

35. naprawa może spowodować nadmierne koszty po stronie Serwisu.

36. W skrajnych przypadkach, po wcześniejszym skonsultowaniu się z Nabywcą, Serwis ma możliwość:

37. przedłużenia okresu naprawy Produktu, jeżeli wymagane naprawy nie mogą być wykonane z powodu nieprzewidzianych okoliczności, takich jak: trudności związane z importem urządzenia i/lub części zamiennych, przepisy prawne uniemożliwiające wykonanie naprawy itp.,
    • podjąć decyzję o zwrocie należności zgodnie i na podstawie ceny z faktury zakupowej, w przypadku, gdy nie ma możliwości wymiany Produktu na inny.

38. Gwarant jak i Serwis nie ponosi odpowiedzialności za uszkodzenia innych urządzeń w wyniku awarii Produktu.

39. Nabywca nie ma prawa do domagania się zwrotu utraconych korzyści w związku z awaria Produktu.

40. Brak odbioru naprawionego Produktu po upływie 4 tygodni od terminu naprawy określonego w pkt. 14, będzie traktowane jako bezpłatne zrzeczenie się Produktu na rzecz Serwisu. Serwis może przekazać Produkt na cele charytatywne lub wykorzystać jego części na potrzeby Serwisu.

41. W przypadku podejrzenia naruszenia przesyłki lub uszkodzenia przesyłanego Produktu w trakcie transportu, prosimy o stosowanie następującej procedury:

42. po otrzymaniu przesyłki należy każdorazowo sprawdzić stan opakowania w obecności pracownika spedycji (przesyłka powinna być zapieczętowana taśmą i/lub pieczęcią Serwisu, jeżeli tak nie jest lub jest w jakikołwiek sposób jest naruszona, oznacza to, że przesyłka była otwierana przez osoby nieuprawnione),

43. każdorazowo należy rozpakować i sprawdzić zawartość przesyłki w obecności pracownika spedycji, a w przypadku stwierdzenia uszkodzenia zawartości paczki lub jakichkolwiek braków, wspólnie sporządzić stosowny protokół.

44. Gwarancja na Produkt nie wyłącza ani nie ogranicza uprawnień kupującego wynikających z niezgodności towaru z umową.
