INSTRUKCJA OBSŁUGI GY6000 NAC

Deklaracja zgodności WE, nr 2013/148

Preducent:

NAC Sp. 20.0.

A: Krakowska 39, 05-090 Raszyn, Polska

z pełna odpowiedzialnością deklanuje, że maszyna:

Elektryczny rozdrabniacz ogrodowy

meal. GY6000

000 000 001 - 1000 000 000

zmierzony maksymalny poziom mocy akustycznej Lm wynosi 111 dB(A),

gwarantowany poziom mocy akustycznej Lwa wynosi 111 d6[A].

spemla zasadricze wymagania:

• dyrektywy mascyniewej MD 2006/42/EC (Uz. U. nr 199, pos. 1228, z półn. am.).
• cyrektywy dotyczątej kompatytilnosci EMC 2004/10B/EC (Dz. U. nr 82, poz. 556, i pozn. zrn.).
  • έρικήσηνη μητρούμενης Μετ. 2000/16/EC Σπαξείνηκ ν Ελά/2008/aa/EC
  (Dr. O. N 253, pos. 2202.2 patn. 31%)

spertis wynogarla hateçujących domi zrańmazowych.

EN 0335-1:2002-A1:2004-A2:2006-A31:2008-A12:2008-A13:2008-A419:2010

Cred: Wymarana orčina

EN 13683:2002/A2:2011 Maszyty ogradnicz - Rozdrabniące silnikowa - Bezpieczeństwa,

EN 62233:2008 Metany pumieru pol elect managret zonych elektrycznego sprzętu dla wópłu

domowego i podobnego z urządzeńiem neraszania czeweka,

c EN 55014-1/A1:2009 Kompatybirność elektromagnetyczna - Wymagańa dotyczące przyszędów

Bomstecznego uzyku, Horzegu elektrycznych powobnych urządzeń - Częse 1: LH95,

EN 30/24-27, 2008 Komponyton Cx. elektralmagnetyzins (LTK) - Wyl. Agama. Dovt. Eq.

Orionell os labugenis eikromagneturan. Norma en suhrabdy

- IN 61000-1-2/02:2009 Korczekulcevi elektrumsenborsa (IM) - Casi 3-2: Pocamy

docuszczalne - Poziomy dopuszczalne emisji harmonicznych prądu (harowy prąd zasilające)
odbiernika < 16 A).
EN 61000-3-11:2000 Kompatybilnice elastomagnictyczna (EMC) - Cięsc 3.11: Depuszczalne
Sobichy - Ugranizante zmian napiecia, wanar napiecia migeotnia seriata w publicnych
siedach Hiskiego napieśta – przysztania o próznie zamiśkowym. « ICB = 75 A podzynąże zynazioną wycunkowamy.

Deklaracja zgodność traci swołą ważność w przypadku zmiany lub modyfikacji produktu.

Dokumentarje terbniarcza značuje sie w svedzibie forme NAC sp. 2 o n.

a osoba upoważniera do jej dispensowaniem est Potr Gajos.

Gdynia, 8 listopada 2013

mierce, data podus

Zdjęcia i opisy powyższej instrukcji są własnością firmy NAC. Zgodnie z Dz. U. 94 Nr 24 poz. 83, sprost: Dz. U. 94 Nr 43 poz. 170, kopłowanie, przetwarzanie i rozpowszechnianie tych materiałów w całości lub w części bez zgody firmy NAC jest zabronione i stanowi naruszenie

Drogi Kliencie.

W przypadku problemu, jeśli nie znajdziesz jego rozwiązania w Instrukcji Obsługi,

zanim podejmiesz kroki reklamacyjne, skontaktuj się

z Centralnym Serwisem pod numerem telefonu

[phone] lub 29

GSM 513 435 881

lub emailem

[e-mail]

pozwoli to zaoszczędzić wiele Twojego cennego czasu i niepotrzebnego stresu.

GARDEN SNOW WATER

SPRZET OGRODNICZY

Instrukcja Obsługi

Elektryczny rozdrabniacz do gałęzi

Model	GY6000
Moc nominalna	2500 W
Silnik	elektyczny
Napiocie	230 V- 50 Hz
Predkość obrotowa	4050 min ^1
Maksymalna średnice gaezji	40 mm
Pojcimność zbiomika (kubla)	45 l
Klasa ochroności	II
Stopień ochronności	IP24
Gwarantowany poziomi mocy skustycznej LiWA	111 dB (A)
Waga	15 kg
Rok produkcji	2014

UWAGA! Urządzenie przeznaczone do obsługi terenów przydomowych. Używanie urządzenia do celów profesjonalnych, półprofesjonalnych lub zarobkowych powoduje unieważnienie gwarancji.

Uwaga! Przed przystąpieniem do montażu lub obsługi należy zapoznać się z niniejszą Instrukcją Obsługi.

www.nac.com.pl [e-mail]

2014 wydanie I

Instrukcja oryginalna

Spis treści

Tekst oznaczony tym znakiem jest szczególnie ważny dla zachowania bezpieczeństwa użytkowania maszyny. W przypadku niezrozamienia instrukcji, bądź jej części, należy skontaktować się ze sprzedawca wyrobu lub importerem w celu wyjaśnienia wątpliwości.

Dane Techniczne	1
Spis tręsci	2
Piktogramy i oznaczenia sterownicze	2
Tabliczka znamionowa	2
Wprowadzenie	3
Zastosowanie urządzenia	3
W razie wypadku lub awari	3
Ogólne zasady bezpieczeństwa	3
Specjalne zasady bezpieczeństwa	4
Przygotowanie do pracy	6
Montaż	6
Funkcjonowanie urządzenia	7
Ochrona przed przeciązeniem	8

Tunel podający	8
Konserwacja ostrza	9
Serwis i dbałość o urządzenie	9
Cryszczenie	10
Transport	10
Konserwacja	10
Składowanie	10
Kasneja	11
Ryzyko resztkowe	11
Oecna ryzyka resztkowego	11
Składowanie świeci i ochrona środowiska	11
Zabezpieczenie przed przeciązeniem	11
Deklaracja CE	12
Kontakt z serwiszeni	12

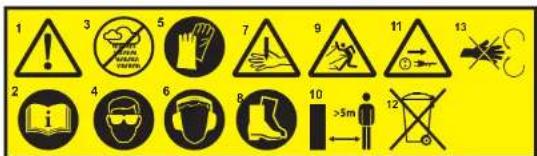

Piktogramy ostrzegawcze i oznaczenia sterownicze

Piktogramy ostrzegawcze znajdują się na obudowie urządzenia.

1 2 3 4 5 6 7 8 9 10 >5m 11 12 13

1. Uwaga! Niebezpieczeństwo.
2. Należy uważnie przeczytać instrukcje obsługi.
3. Nieużywać podczas opadów deszczu.
4. Stosować okulary ochronne.
5. Stosować rękawicę ochrunne
6. Stosować nauszniki ochronne.
7. Uwaga ! ostre elementy
8. Stosować obuwie ochronne

9. Uwaga! na odr/ucane elementy

10. Zachować bezpieczna odległość od osób postronnych.

11. Należy odłączyć od źródła zasilania podczas przerwy w pracy.
12. Zużytych urządzeń elektrycznych nie wolno usuwać wraz z normalnymi odpadami komunalnymi a jeżeli to możliwe, należy oddać do utylizacji
13. Lwaga ! wirujące elementy

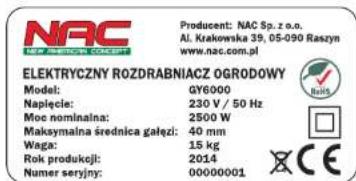

NAC LEK AMIKOWA CZC-5087 Producent: NAC Sp. z o.o. AL. Krakowska 39, 05-090 Raszyn www.nac.com.pl ELEKTRYCZNY ROZDRABNIACZ OGRODOWY Model: GY6000 Napięcie: 230 V / 50 Hz Moc nominalna: 2500 W Maksymalna średnica gałęzi: 40 mm Waga: 15 kg Rok produkcji: 2014 Numer serjny: 00000001 X C E

Tabliczka zmianowa jest umieszczona na obudowie urządzenia. Informacje zawarte w tej tabliczce są niezbędne dla ustalenia odpowiednich części zamiennych i czynności obstugowych.

KASACJA

Każde urządzenie ma określony czas technicznego życia. Po tym okresie urządzenie nie nadaje się do dalszej eksploatacji. W ów czas należy zdemontować urządzenie oddziclające części z tworzywa sztucznego od części metalowych i przekazać je do właściwych punktów skupu lub powierzyć wykonanie tej operacji punktowi serwisowemu.

RYZYKO RESZTKOWE

Pomimo tego, że producent urządzenia ponosi odpowiedzialność za jej konstrukcję eliminującą niebezpieczeństwo, pewne clementy ryzyka podczas pracy są nie do uniknięcia. Ryzyko resztkowe wynika z blędnego zachowania obsługującego urządzenie

Największe niebezpieczeństwo występuje przy wykonywaniu następujących zabronionych czynności:

użytkowania urządzenia przez dzieci
używania urządzenia do innych celów, niż opisane w instrukcji obsługi, gdy inne osoby, a w szczególności dzieci lub zwierzęta znajdują się w pobliżu
używanie urządzenia przez osoby nie zapoznane z instrukcją obsługi
używanie urządzenia bez właściwej, zabezpieczającej obsługującego odzieży i obuwia chroniącego stopy
używanie urządzenia z uszkodzonymi osłonami lub obudową, oraz bez właściwego zamontowania urządzeń zabezpieczających.

OCENA RYZYKA RESZTKOWEGO

Przy przestrzeganiu zaleceń podanych w instrukcji obsługi zagrożenie resztkowe przy użytkowaniu urządzenia może być wyeliminowane.

Istnieje ryzyko w przypadku nie dostosowania się do powyższych zaleceń.

SKŁADOWANIE ŚMIECI I OCHRONA ŚRODOWISKA

Jeżeli urządzenie nie jest Ci już potrzebne, należy je wyrzucić w sposób nie szkodzący środowisku.

Urządzenia elektryczne nie należą do odpadów domowych.

Urządzenie należy przekazać do miejsca utylizacji. Zaleca się segregację części plastikowych i metalowych urządzenia. Spytaj o to swój punkt obsługi klienta.

ZABEZPIECZENIE PRZED PRZECIAŻENIEM

Instalacja elektryczna do której podłączane jest urządzenie powinna być wyposażona w wyłącznik nadmiarowo-prądowy z nastawem zgodnym z tabliczką znamionową urządzenia. Zabezpieczy to przed przeciążeniem a w konsekwencji przed spaleniem silnika urządzenia.

CZYSZCZENIE

Przed rozpoczęciem czyszczenia rozdrabniacza należy zawsze:

1. Wyłączyć urządzenie.
2. Odłączyć urządzenie z prądu.
3. Poczekać, aż noże zatrzymają się.
4. Rozdrabniacz ogrodowy to urządzenie elektryczne. Należy zatem zawsze upewnić się, że nie dostała się do niego woda. Woda może uszkodzić przełącznik i wtyczkę oraz silnik elektryczny.
5. W celu usunięcia resztek należy używać szczoteczki ręcznej albo szmatki.
6. Rozdrabniacz ogrodowy jest praktycznie urządzeniem bezobstugowym. Wyjątek stanowią noże, które podlegają procesowi zużycia.
7. Przed każdym uruchomieniem należy sprawdzić, czy wszystkie części są właściwie dopasowane i nie noszą śladów zużycia.

TRANSPORT

Przed rozpoczęciem przenoszenia urządzenia należy zawsze odłączyć ją od gniazdka sieciowego.

KONSERWACJA

Przed rozpoczęciem wszelkich czynności konserwacyjnych należy najpierw odłączyć urządzenie z zasilania.

Otwory wentylacyjne silnika powinny być utrzymywane w czystości oraz nie powinny być zablokowane jakimikołwiek przedmiotami. Należy wykonywać tylko czynności konserwacyjne opisane w niniejszej instrukeji. Wszelkie inne czynności powinny być wykonane przez pracowników serwisu technicznego. Urządzenia nie należy w żaden sposób modyfikować. Może to narazić użytkownika na niebezpieczeństwo. W przypadku, gdy pomimo staranych procesów produkcyjnych i kontrolnych, urządzenie nie działa prawidłowo, należy przekazać ją do naprawy przez Serwis Techniczny.

SKŁADOWANIE

Urządzenie należy przechowywać w bezpiecznym miejscu.

Jeżeli urządzenie nie jest użytkowane, należy przechowywać ją czystą, na płaskiej i suchej powierzchni oraz w miejscu niedostępnym dla dzieci.

⚠ WPROWADZENIE

Aby uniknąć niewłaściwej obsługi urządzenia prosimy, aby przed pierwszym użyciem zapoznać się z podręcznikiem użytkowania. Zapoznanic się i stosowanie informacji zawartych w tej instrukcji sprawi, że urządzenie będzie użytkowane w sposób cheapestzny zarówno dla użytkownika, jak i samego urządzenia. Należy instrukcję przechowywać przez cały okres użytkowania maszyny, gdyż zawsze może zaistnicé konieczność przypomnicnia sobie informacji zawartych w instrukcji, a także należy ją przekazać wraz z urządzeniem w przypadku odsprezaży maszyny lub zmiany użytkownika.

ZASTOSOWANIE URZĄDZENIA

Rozdrabniacz ogrodowy został zaprojektowany do użytku prywatnego. Maksymalny czas pracy urządzenia nie może przekroczyć w trybie ciągłym 0,5h. Nadaje się do rozdrabniania materiałów organicznych w domu i ogrodzie (gałęzie, konary, ścinki żywopłotu, itp.). Rozdrabniacz może być używany tylko stojąc nieruchomości na podłożu. Wszelki inny sposób użytkowania nie jest dozwolony.

Urządzenie jest wyposażone w funkcję hamowania, która zatrzymuje tarczę w ciągu kilku sekund od: odlączenia urządzenia, połuzowania się śruby blokującej, odlączenia głównego kabla zasilania lub jakiekolwiek awarii przewodów. Funkcja ta została zaprojektowana, aby chronić przed jakimkolwiek kontaktem z nożem w wyniku umyślnego lub samoczynnego otwarcia się obudowy.

Rozdrabniacz ogrodowy (nie wszystkie modele) jest wyposażony w ochronę przeciążeniową. W ciągu krótkiego odcinka czasu automatycznie odcina ona urządzenie, gdy noż ulegnie zablokowaniu.

Maszyny nie należy stosować do:

- przycinania krzewów

- rozdrabniania trawy

- odkurzania lioeci

W razie wypadku lub awarii.

W razie wypadku należy natychmiast zatrzymać / wyłczyć maszynę i wezwałe pomoc (jeżeli tego wymaga sytuacja)!

W razie awarii należy zatrzymać / wyłczyć maszynę i skontaktowae się z autoryzowanym serwisem w celu usunięcia awarii.

OGÓLNE ZASADY BEZPIECZEŃSTWA

Użytkownik urządzenia musi posiadać odpowiednie środki ochronne (np. założyć urządzenie chroniące słuch i oczy).

Uwaga: Podeczas użytkowania narzędzi elektrycznych należy podejmować następujące działania chroniące przed porażeniem prądem, urazami oraz przed pożarem. Przed rozpoczęciem użytkowania narzędzia elektrycznego należy zapoznać się i przestrzycąć wszystkich poniższych instrukcji. Instrukcje należy przechowywać w bezpiecznym miejscu.

Informacje w zakresie bezpieczeństwa:

1. Użytkownik jest odpowiedzialny za osoby trzecie znajdujące się w obszarze działania urządzenia.
2. Młodzież w wieku do 16 lat oraz osoby będące pod wpływem alkoholu, narkotyków lub leków nie mogą korzystać z urządzenia.
3. Urządzenie można przekazywać (użyczać) jedynic osobom, które znają zasady jego obsługi.

Należy zawsze przekazać informacje niezbędne do obsługi urządzenia.

1. Rozdrabniacza należy używać tylko zgodnie z jego przeznaczeniem. Należy zapoznać się i postępować według informacji podanych na urządzeniu.
2. Stosować należy tylko wyposażenie i akcesoria dostarczone przez dostawcę urządzenia albo zaprojektowane specjalnie dla tego urządzenia. Wszelkie modyfikacje urządzenia są zabronione, ponieważ może to prowadzić do zwiększenia ryzyka wypadku.
3. Podeczas użytkowania urządzenia należy zawsze stosować rękawice i okulary ochronne oraz urządzenia chroniące słuch. Podezas rozdrabniania materiałów wydziela się dużo kurzu. Z tego względu należy stosować ochronę na twarz lub maskę.
4. Podczas pracy z rozdrabniaczem należy zawsze stosować właściwy ubiór. Ubranie musi być dopasowane, rękawice wytrzymałe, buty z obcasem i dobrze przyczepną podeszwa.
5. Urządzenie musi znajdować się w stabilnej pozycji, na twardym i płaskim podłożu.
6. Pracować tylko przy dobry oświetleniu. Nie narażać innych, podejmować właściwe działania w tym kierunku.
7. Chronić urządzenie przed wnikaniem płynów (np.. deszcz). Nie używać urządzenia, gdy pada deszcz.

SPECJALNE ZASADY BEZPIECZEŃSTWA

1. Przed rozpoczęciem pracy upewnić się, że rozdrabniacz działa idealnie oraz sprawdzić, czy działa zgodnie z zasadami bezpiecznego użytkowania. W szczególności dotyczy to kabla przyłączeniowego, przedłużacza, wtyczki sieciowej, przełącznika i noża.
2. Podczas włączania silnika rozdrabniacz musi być właściwie podłączony. Należy stosować sprzęt zabezpieczający. Sprzętu nie należy modyfikować.
3. Podczas serwisowania noża urządzenie musi być zawsze odlączone od prądu. Wyłączyć wtyczkę z obwodu elektrycznego, a następnie poczekać, aż noż całkowicie się zatrzyma. Występuje ryzyko obrażeń!
4. Urządzenie podłączać tylko za pomocą rezydualnego przerywacza obwodu z maksymalnym prądem wyzwalającym 30 mA.
5. Wtyczka przewodu przyłączeniowego musi posiadać ochronę przed przypadkowym wyłaniem się wody. Przewód musi być trzyżyłowy i podłączony do przewodu uziemiającego.
6. Przewody muszą być co najmniej typu H05RNF do DIN 57282 Part 817/VDE 0282 Part 817 lub muszą być to gumowe przewody giętkie o przekroju co najmniej 2,5 mm2 o długości maksymalnej do 50 m. Wtyczka i złączka muszą mieć atest na użytkowanie na wolnym powietrzu. Kabel przyłączeniowy należy utzymywać z dala od noży.
7. Podczas użytkowania urządzenia należy uważać na ciała obce. Nie należy wrzucać kamieni, szkła, żcłaza, kości, tworzyw sztucznych, etc. Może to prowadzić do uszkodzenia urządzenia i odrzutu przez tunel napełniający. Z tego samego powodu należy także usunąć wszelkie przeszkody.
8. Nigdy nic wsuwać rąk w miejsce, w którym znajdują się noże lub wyrzutnik.
9. Podczas włączania i pracy urządzenia nie należy przebywać przed wyrzutnikiem. W urządzeniu nie powinien także znajdować się jakikołwiek rozdrobniony materiał.
10. Podczas pracy urządzenia należy pilnować, aby ani twarz ani jakiekolwiek inne części cała nigdy nie znajdowały się powyżej tunelu napełniania oraz naprzeciwnko wyrzutnika. W żadnym wypadku się nacży wkładać rąk do tuncu napełniania i do wyrzutnika. Występując wysokie zagrożenie nie odniesienia obrażeń palców, twarzy i oczu.
11. Noże należy regularnie sprawdzać pod względem ich dopasowania i braku uszkodzeń.

KONSERWACJA OSTRZA

• Odłączyć urządzenie z obwodu elektrycznego i otworzyć tunel podający. Usunąć śrubę blokującą (Rysunck 7 pkt A), a następnie zdjąć tunel podający.
• Odkręcić osiem śrub zabezpieczających a następnie usunąć pokrywę dysku tnącego (Rysunek 9 pkt E).

Użyj śrubokręt do zablokowania tarczy (Rys. 8 pkt.B)

Ostrza można wyciągnąć po poluzowaniu dwóch heksagonalnych śrub z łbem gniazdowym(Rys. 8 pkt. A) znajdujących się na każdym z ostrzy.

Rys.8 A B

Aby ponownie złożyć dysk tnący należy postępować w porządku odwrotnym.

Śruby na ostrzach należy bardzo mocno zacisnąć!

SERWIS I DBALOŚĆ O URZĄDZENIE

Uwaga! Po zakończeniu pracy należy najpierw odłączyć urządzenie z prądu a następnie wyczyścić.

1. Upewnić się, że po odłączeniu rozdrabniacz ogrodowy jest całkowicie pusty. Nie rozdrobniony materiał może blokować ostrza przy ponownej próbie rozruchu.

OCHRONA PRZED PRZECIAŻENIEM

W przypadku, gdy urządzenie zablokuje się w wyniku przeładowania, automatycznie uruchomi się zabezpieczeństeczeń przeciw przeciążeniowe. To jej sytuacji silnik wyłącza się i wysykąkuje przelącznik bezpieczeństwa (Rysunek 5 pkt C). Do momentu, gdy nie usunięto przyczyny zablokowania, nie należy ponownie wciskać przełącznika. Aby usunąć blokałe należy najpierw wyciągnąć wtyczkę główna, następnie odkręcić gałkę blokującą (Rysunek 5 pkt D) i wysunąć górny tunel podający z głównej obudowy. (Rysunek 1 pkt 2),

UWAGA! Podczas pracy przy otwartym tunelu podającym należy zakładać rękawice ochronne oraz nie zbliżać się do ostrzy.

Po usunięciu blokady, należy ponownie założyć tunel podający i upewnić się, że gałka blokująca (Rysunek 7 pkt A) została wystarczającą mocno dokręcona. Wcisnąć przycisk bezpieczeństwa (Rysunek 5 pkt C) do pozycji wyjściowej (dzięki temu urządzenie zostanie przywrócone do trybu roboczego), a następnie włączyć wtyczkę, aby kontynuować pracę.

TUNEL PODAJACY

Rozdrabnianic i ściółkowanie zachodzi wówczas, gdy materiał podawany do urządzenia jest w naturalny sposób wciągany ostrzami obrotowymi. Jeżeli wymagane jest bardziej drobne ściółkowanie, należy ponownie podać materiał do urządzenia i powtórzyć tę czynność dotąd, aż zostanie osiągnięty oczekiwany rezultat.

Nie należy przepelniać maszyny, ani też podawać mokrego lub wilgotnego materiału, który mógłby zablokować przestrzeń cięcia lub tunel wyrzutowy.

Rys.6

Uwaga! Wyłączyć urządzenie i odłączyć wtyczkę z głównego gniazda zasilania. Podczas pracy przy otwartym tuncelu podającym zakładać rękawice ochronne i nie zbliżać się do noży Aby usunąć blokađe, okręcić gałkę mocującą (Rysunek 7 pkt A) a następnie wysunąć główny tunel podający z głównej obudowy (Rysunek 6). Po usunięciu przyczyny blokady, wstawić tunel podający na miejsce i mocno dokręcić gałkę blokującą. Podłączyć wtyczkę do gniazda zasilania i ponownie włączyć urządzenie w celu kontynuowania pracy.

Uwaga! Należy zwrócić szczególnie uwagę, aby nie dotykać ostrzy tnących!

1. Przed pozostawieniem urządzenia bez nadzoru należy zawsze wyłączyć silnik oraz odłączyć od obwodu elektrycznego. Wszystkie ruchome części muszą całkowiecie się zatrzymać:

- Zanim przystąpi się do usuwania wszelkich blokad albo blokady w wyrzutniku,

- Przed sprawdzeniem, czyszczeniem lub wykonaniem jakiekolwiek czynności na rozdrabniaczu.

- Przed pozostawieniem rozdrabniacza bez nadzoru.

1. Jeżeli rozdrabniacz zaczyna emitować nietypowe dźwięcki albo zbyt bardzo wibrować, należy przerwać pracę i przeprowadzić natychmiastową kontrolę. Nie wolno zapominać, że należy poczekać aż noże przestaną pracować (trwa to kilka sekund od odłączenia silnika).

2. Nie należy przeprowadzać kontroli do momentu, gdy rozdrabniacz zostanie całkowicie opróżniony. W innym przypadku mogą pojawić się problemy podczas ponownego włączania urządzenia.

3. Jeżeli silnik zatrzyma się z powodu przeciążenia albo niedostatecznego napięcia, należy go wyłączyć i pozostawić do wystygnięcia przez około 3 – 5 minut. Następnie należy włączyć przerywacz obwodu, a następnie ponownie podłączyć urządzenie.

4. Czynności konserwacyjne i czyszczenie mogą być wykonywane tylko przy wyłączonym silniku oraz gdy wtyczka została odlączona z obwodu elektrycznego.

5. Uwaga! Podczas usuwania tunelu wypełniania występuje ryzyko odniesienia ran ciętych.

6. Należy wykonywać tylko te czynności konserwacyjne, które zostały opisane w instrukeji obsługi.

7. Jeżeli w celu wykonania czynności serwisowych usunięto części lub urządzenia

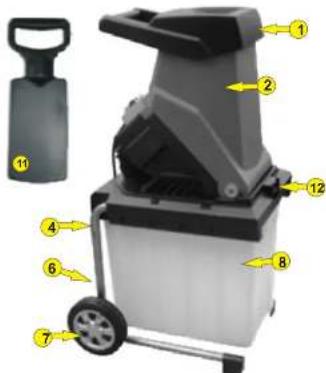

8. Tunel podający

9. Główna obudowa

10. Obudowa tylna

11. Wózek

12. Śruba (pokrętło rozwiertak)

13. Os

14. Kółko

15. Kubel

16. Włącznik wyłącznik on/off

17. Wyłącznik przeciążeniowy

18. Popychacz

19. Przycisk blokady kubla

20. Kabel zasilający

Rys.1

zabezpieczające, natychmiast po zakończeniu tych czynności części należy ponownie i w odpowiedni sposób zamontować.

1. Rozdrabniacz powinien być przechowywany w miejscu suchym, bezpiecznym i niedostępnym dla dzieci.

PRZYGOTOWANIE DO PRACY MONTAŻ

1. Ustawić główną obudowę rozdrabniacza na ziemi z uchwytem do dołu. Obrucić nogi wózka

2. Usunąć blokady śrub z osi.(jeśli występuje) a następnie usunąć wszelkie elementy, jakie zostały nasunięte na os. Teraz wsunąć os do otworów wózka, a następnie nasunąć wszystkie części jak pokazano na Rysunku 3 – na obydwu końcach osi.

Kółka należy zamontować w taki sposób, jak przedstawia to rysunck umieszczony poniżej zachowując dokładnie ta sama kolejność co na rysunku Upewnij się żeby nakrętka nie była zbyt mocno dokręcona

Montaż pojemnika

UWAGA! Przed uruchomieniem urządzenia należy zapoznać się z zasadami właściwego użytkowania przez uważne przeczylanic instrukcji użytkowania Przed uruchomieniem urządzenia należy zawsze sprawdzić, czy zostało ono właściwie zamknięte.

1. Podłączyć kabel do rozdrabniacza. Przed uruchomieniem urządzenia należy sprawdzić, czy kabel przyłączeniowy nie posiada oznak uszkodzeń. Kabel może być stosowany tylko wtedy, gdy jest w idealnym stanie. Nalczy używać wyłącznie wyjścia z uziemieniem.

2. Umieścić torebkę zbierającą/koszyk bezpośrednio pod wyrzutnikiem.

3. Podczas pracy z rozdrabniaczem ogrodowym należy zawsze stosować praktyczne ubrania. Ubranie musi być dobrze dopasowane, rękawice wytrzymałe a obuwie wyposażone w obcas i przyczepną podeszwc. Należy zawsze zakładać okulary ochronne oraz stosować urządzenia chroniacę słuch!

4. Przełączyć przycisk (Rysunek 5 pkt B) w pozycję "I". UWAGA! Podezas włączania trzeba koniecznie upcwnić się, że w rozdrabniaczu nie znajduje się rozdrobniony material.

5. Rozdrabniacz ogrodowy może być wyposażony (jeśli występuje w danym modelu) w zintegrowany przerywacz obwodu (Rysunck 5 pkt C), który wyłącza silnik podczas przeciążenia albo przy zablokowaniu się noża. Po usunięciu przyczyny przeciążenia lub zablokowania oraz po wystarczającym wychłodzeniu urządzenia, rozdrabniacz jest gotowy do ponownego podjęcia pracy. Aby ponownie aktywować funkcje ochronną, należy wcisnąć przełącznik. Dopiero wted przełącznika głównego.

6. Jeżeli silnik zatrzyma się z powodu przeciążenia albo niedostatecznego napięcia, należy go wyłączyć a następnie pozostawić do ostygnięcia (od 3 do 5 minut). Następnie należy włączyć przycisk bezpotencjałowy, i dopiero wtedy ponownie uruchomić urządzenie.

7. Aby wyłączyć, weisnąć przycisk (Rysunek 5 pkt A) w pozycję "0".

UWAGA! W urządzenia można rozdrabniać materiały organiczne, takie jak gałęzie, patyki, krzaki, lodygi kwiatów, liścic. Gałęzie maksymalnic do 40 mm średnicy można rozdrabniać pod warunkiem, że są one świeże.

UWAGA! Seinki z drzew należy rozdrabniać natychmiast, ponieważ po wyschnięciu stają się bardzo twarde. W tej sytuacji maksymalna średnica gałęzi do cięcia jest mniejsza niż deklarowana.

1. Bardzo wilgotne odpady ogrodnicze, takie jak liście warzyw, łodygi kwiatów, itp. mają tendencję do sklejania się i z tego powodu mogą blokować wyrzutnik. Taki rodzaj odpadów łatwiej jest rozdrobnic po uprzednim ich wysuszeniu (kilka dni).

UWAGA! Gdy ostrza są ostre, siła ssąca jest bardzo duża. Z tego powodu podczas rozdrabniania gałęzi, nalcży mocno je przytrzymywać tak, aby nie doprowadzić do przeciążenia silnika. Zalecamy stosować rękawice robocze i okulary ochronne.

Rys.5 D C B A
