INSTRUKCJA OBSŁUGI LSB2504 NAC

Deklaracja zgodności WE, nr 2012/71

Producent:

[Unreadable]

NAC Sp. 20.0.

Al. Krakowska 39, 05 D90 Raszyn, Polska

z pełna odpowiedzialnością dokiaruje, że maszyna:

[Unreadable]

Elektryczki LGD2501

1382504 100 90 001 - 100 100 000

HOOE: L3B2504 HUNION COOK: 100,00,001 - 100,000,000

zwierzony maksymalny poziom mocy akustyczné i... wynosi 108 dB(A).

gwarantowany poziom mocy akustycznej Lw. wynosi 108 dB(A).

spełna zasadnicze wymagania

• dyrektywy maszynowej MD 2006/4Z/EC [Uz. U. nr 199, poż. 1228, z pożin. am.],

• dysraktywy dotyczącaj kompatybilinszii EMC 2004/108/EC (Dr. U. nr 82, pos. 556, z podn. zm.),

• dyroktywy dotyczącej halasu NEE 2000/14/EC załącznik V oraz 2005/88/EC

(De. U. nr 263, pos. 2202, z počn. zm.).

• dysketywy dotyczące niebozpiecznych substancji RoHS 2002/95/EC oraz 2005/618/EC,

speinia wymagania następujących norm zharmonizowanych:

EN 60335-1:2002+A1:2004+A2:2006+A11:2004+A12:2006+A13:2008+A14:2010 Elektryczny

sprzęt do użytku domowego i podobnego Bezpieczeństwo użytkowania

- Cxsc 1: Vymagania ogolna,

EN 13683:2003+A2:2011 Maszyty agroślicze - Rozdrabniąsze silnikowa - Bezpieczeństwa,

© LN 62233:2008 Melody pomiaru polelektromagnelycznych elektrycznego sprzętu do użytku

dorioniga: PCCO/kg; a wagugama korni marazana celukota, 1955014-1:2008/12-2009 (Kapotakila)

14.3502-2008-2009: 10:30 AM, 10:30 AM, 10:30 PM, 10:30 PM

Urażden - Dupernosc na saubrzejna elektroznagcydne - Norma grupy wyrodow.

Catal. 3.2: Dalamovdavansing. Dalamovdavansing enkl hortopakvuk prst

(1) 2023, 14: 17: 18: 19: 20: 21: 22: 23: 24: 25: 26: 27: 28: 29: 30: 31: 32: 33: 34: 35: 36: 37: 38: 39: 40: 41: 42: 43: 44: 45: 46: 47: 48: 49: 50: 51: 52: 53: 54: 55: 56: 57: 58: 59: 60: 61: 62: 63: 64: 65: 66: 67: 68: 69: 70: 71: 72: 73: 74: 75: 76: 77: 78: 79: 80: 81: 82: 83: 84: 85: 86: 87: 88: 89: 90: 91: 92: 93: 94: 95: 96: 97: 98: 99: 100

(2017) 5.4.2018, 2017, 10:30-12:30

Deklaracja zgodności traci swoją ważność w przypadku zmiany lub modyfikacji produktu.

Dokumentacja techniczna znaiduje się w siedziabie firmy NAC sp. 2 o.o..

a osoba upoważniona do jej dysponowaniem jest Piotr Gajos.

Gdynia, 10 sierpnia 2012

inletse. 200

Piotr Gajos

ling. apnwishn. hinko?

Drogi Klicencic.

W przypadku problemu, jeśli nie znajdziesz jego rozwiązania w Instrukcji Obsługi,

zanim podejmiesz kroki reklamacyjne, skontaktuj się

z Centralnym Serwisem pod numerem telefonu

[phone] lub 29

GSM 513435 881

lub emailem

[e-mail]

pozwoli to zaoszczędzić wiele Twojego cennego czasu i niepotrzebnego stresu.

GARDEN SNOW WATER

SPRZET OGRODNICZY

Instrukcja Obsługi

Elektryczny rozdrabniacz do gałęzi

Model	LSB2504
Moc nominalna	2500
Napięcie	230V / 50 Hz
Prędkość bez obciążenia	4050 obr/min
Maksy malna srednica galezi	40 mm
Pojemność zbiornika	45 l
Gwarantowany poziom mocy akustycznej LWA	108 dB
Poziom ochrony elektrycznej	IPX4
Waga	20 kg
Rok produkcji	2014

UWAGA! Urządzenie przeznaczone do obsługi terenów przydomowych. Używanie urządzenia do celów profesjonalnych, półprofesjonalnych lub zarobkowych powoduje unieważnienie gwarancji.

Uwaga! Przed przystąpieniem do montażu lub obsługi należy zapoznać się z niniejszą Instrukcją Obsługi.

www.nac.com.pl [e-mail]

2014 wydanie I

Instrukcja oryginalna

Spis treści

Tekst oznaczony tym znakiem jest szczególnie ważny dla zachowania bezpieczeństwa użytkowania maszyny. W przypadku niezrozamienia instrukcji, bądź jej części, należy skontaktować się ze sprzedawca wyrobu lub importerem w celu wyjaśnienia wątpliwości.

Dane Techniczne	1
Spis tręsci	2
Piktogramy i uznaczenia sterownicze	2
Tabliczka znamionowa	2
Wprowadzenie	3
Zastosowanie urządzenia	3
Ogólne zasady bezpieczeństwa	3
Specjalne zasady bezpieczeństwa	4
Przygotowanie do pracy	6
Montaż	6
Funkcjonowanie urządzenia	7
Ochrona przed przeciążeniem	8
Tunel podający

Konserwacja ostrza....9

Serwis i dbaluść o urządzenie....10

Czyszczenie....10

Transport....10

Konserwacja....10

Składowanie....10

Kasacja....11

Ryzyko resztkowe....11

W razie wypadku lub awari....11

Ocena ryzyka resztkowego....11

Składowanie śmieci i ochrona środowiska....11

Zabezpieczenie przed przeciążeniem....11

Deklaracje CE....12

Kontakt z serwisem....12

Piktogramy ostrzegawcze i oznaczenia sterownicze Piktogramy ostrzegawcze znajdują się na obudowie urządzenia.

1 2 3 4 5 6 7 8 9 10 11 12 i >3m

1. Uwaga! Niebezpieczeństwo.
2. Należy uważnie przeczytać instrukcje obsługi.
3. Nie używać podczas opadów deszczu.
4. Stosować okulary i nauszniki ochronne.
5. Stosować rękawice ochronne
6. Stosować obuwie ochronne.
7. Uwaga! ostre elementy
   8 . Zachować hezpieczna ndległość od osób postronnych

8. Uwaga! na odrzucane elementy

9. Zużytych urządzeń elektrycznych nie wolno usuwać wraz z normalnymi odpadami komunalnymi a jeżeli to możliwe, należy oddać do utylizacji

10. Należy odlączyć od źródła zasilania podczas przerwy w pracy.
11. Uwaga ! wirujące elementy

NAC Producent: NAC Sp. z.o.a. Al. Krakowska 39, 05-090 Raszyn www.nac.com.pl ELEKTRYCZNY ROZDRABNIACZ OGRODOWY LSB2504 Napięcie: 230 V / 50 Hz Moc nominalna: 2500 W Maksymalna średnica gałęzi: 40 mm Waga: 20 kg Rok produkjl: 2014 Numer seryjny: 00000001 IPX4

Tabliczka zmianowa jest umieszczona na obudowie urządzenia. Informacje zawarte w tej tabliczce są niezbędne dla ustalenia odpowiednich części zamiennych i czynności obsługowych.

KASACJA

Każde urządzenie ma określony czas technicznego życia. Po tym okresie urządzenie nie nadaje się do dalszej eksploatacji. W ów czas należy zdemontować urządzenie oddzielając części z tworzywa sztucznego od części metalowych i przekazać je do właściwych punktów skupu lub powierzyć wykonanie tej operacji punktowi serwisowemu.

RYZYKO RESZTKOWE

Pomimo tcgo, że producent urządzenia ponosi odpowiedzialność za jej konstrukcję eliminująca niebezpieczeństwo, pewne elementy ryzyka podezas pracy są nie do uniknięcia. Ryzyko resztkowe wynika z blędnego zachowania obsługującego urządzenie Największe niebezpieczeństwo występuje przy wykonywaniu następujących zabronionych czynności: użytkowania urządzenia przez dzieci używania urządzenia do innych celów, niż opisane w instrukcji obsługi, gdy inne osoby, a w szczególności dzieci lub zwierzęta znajdują się w pobliżu używanie urządzenia przez osoby nie zapoznane z instrukcją obsługi używanie urządzenia bez właściwej, zabezpieczającej obsługującego odziczy i obuwia chroniącego stopy używanie urządzenia z uszkodzonymi osłonami lub obudową, oraz bez właściwego zamontowania urządzeń zabezpieczających.

W RAZIE WYPADKU LUBAWARII

W razie wypadku należy natychmiast zatrzymać/wyłączyć maszynę i wezwać pomoc (jeśli tego wymaga sytuacja)! W razie awarii należy zatrzymać/wyłączyć maszynę i skontaktować się z autoryzowanym serwisem w celu usunięcia awarii.

OCENA RYZYKA RESZTKOWEGO

Przy przestrzeganiu zaleceń podanych w instrukcji obsługi zagrożenie resztkowe przy użytkowaniu urządzenia może być wyeliminowane. Istnieje ryzyko w przypadku nie dostosowania się do powyższych zaleceń.

SKŁADOWANIE ŚMIECI I OCHRONA ŚRODOWISKA

Jeżeli urządzenie nie jest Ci już potrzebne, należy je wyrzucić w sposób nie szkodzący środowisku. Urządzenia elektryczne nie należą do odpadów domowych. Urządzenie należy przekazać do miejsca utylizacji. Zaleca się segregację części plastikowych i metalowych urządzenia. Spytaj o to swój punkt obsługi klienta.

SERWIS I DBAŁOŚĆ O URZĄDZENIE

Uwaga! Po zakończeniu pracy należy najpierw odłączyć urządzenie z prądu a następnie wyczyścić.

CZYSZCZENIE

Przed rozpoczęciem czyszczenia rozdrabniacza należy zawsze:

1. Wyłączyć urządzenie.

2. Odłączyć urządzenie z prądu.

3. Poczekać, aż noże zatrzymają się.

4. Rozdrabniacz ogrodowy to urządzenie elektryczne. Należy zatem zawsze upewnić się, że nie dostała się do niego woda. Woda może uszkodzić przełącznik i wtyczkę oraz silnik elektryczny.

5. W celu usunięcia resztek nalczy używać szczoteczki ręcznej albo szmatki.

6. Rozdrabniacz ogrodowy jest praktycznie urządzeniem bezosługowym. Wyjątek stanowią noże, które podlegają procesowi zużycia.

7. Przed każdym uruchomieniem należy sprawdzić, czy wszystkie części są właściwie dopasowane i nie noszą śladów zużycia.

TRANSPORT

Przed rozpoczęciem przenoszenia urządzenia należy zawsze odłączyć ją od gniazdka sieciowego.

KONSERWACJA

Przed rozpoczęciem wszelkich czynności konserwacyjnych należy najpierw odłączyć urządzenie z zasilania.

Otwory wentylacyjne silnika powinny być utrzymywane w czystości oraz nie powinny być zablokowane jakimikolwick przedmiotami. Nalczy wykonywać tylko czynności konserwacyjne opisane w niniejszej instrukcji. Wszelkie inne czynności powinny być wykonane przez pracowników serwisu technicznego. Urządzenia nie należy w żaden sposób modyfikować. Może to narazić użytkownika na niebczpiczeństwo. W przypadku, gdy pomimo staranych procesów produkcyjnych i kontrolnych, urządzenie nie działa prawidłowo, należy przekazać ją do naprawy przez Serwis Techniczny.

SKŁADOWANIE

Urządzenie należy przechowywać w bezpiecznym miejscu.

Jeżeli urządzenie nie jest użytkowane, należy przechowywać ją czystą, na płaskiej i suchej powierzchni oraz w miejscu niedostępnym dla dzieci.

⚠ WPROWADZENIE

Aby uniknąć niewłaściwej obsługi urządzenia prosimy, aby przed pierwszym użyciem zapoznać się z podręcznikiem użytkowania. Zapoznanic się i stosowanie informacji zawartych w tej instrukcji sprawi, że urządzenie będzie użytkowane w sposób bczpieczny zarówno dla użytkownika, jak i samego urządzenia. Należy instrukcję przechowywać przez cały okres użytkowania maszyny, gdyż zawsze może zaistnicje konieczność przypomnicnia sobić informacji zawartych w instrukcji, a także należy ją przekazać wraz z urządzeniem w przypadku odspredażaty maszyny lub zmiany użytkownika.

ZASTOSOWANIE URZĄDZENIA

Rozdrabniacz ogrodowy został zaprojektowany do użytku prywatnego. Maksymalny czas pracy urządzenia nie może przekroczyć w trybie ciągłym 0,5h. Nadaje się do rozdrabniania materiałów organicznych w domu i ogrodzie (gałęzie, konary, ścinki żywopłotu, itp.). Rozdrabniacz może być używany tylko stojąc nieruchomości na podłożu. Wszelki inny sposób użytkowania nie jest dozwolony.

Urządzenie jest wyposażone w funkcję hamowania, która zatrzymuje tarczę w ciągu kilku sekund od: odłączenia urządzenia, poluzowania się śruby blokującej, odłączenia głównego kabla zasilania lub jakiejkolwiek awarii przewodów. Funkcja ta została zaprojektowana, aby chronić przed jakimkolwiek kontaktem z nożem w wyniku umyślnego lub samoczynnego otwarcia się obudowy.

Rozdrabniacz ogrodowy (nie wszystkie modele) jest wyposażony w ochronę przeciążeniową. W ciągu krótkiego odcinka czasu automatycznie odcina ona urządzenie, gdy noż ulegnie zablokowaniu.

MASZYNY NIE STOSOWAĆ DO:

- przycinania krzewów

- rozdrabniania trawy

- odkurzania liści

OGÓLNE ZASADY BEZPIECZEŃSTWA

Użytkownik urządzenia musi posiadać odpowiednie środki ochronne (np. założyć urządzenie chroniące słuch i oczy).

Uwaga: Podczas użytkowania narzędzi elektrycznych należy podejmować następujące działania chroniące przed porażeniem prądem, uzazami oraz przed pożarem. Przed rozpoczęciem użytkowania narzędzia elektrycznego należy zapoznać się i przestrzegać wszystkich poniższych instrukcji. Instrukcje należy przechowywać w bźpicecznym miejscu.

Informacje w zakresie bezpieczeństwa:

1. Użytkownik jest odpowiedzialny za osoby trzecie znajdujące się w obszarze działania urządzenia.

2. Młodzież w wieku do 16 lat oraz osoby będące pod wpływem alkoholu, narkotyków lub leków nie mogą korzystać z urządzenia.

3. Urządzenie można przekazywać (użyczać) jedynie osobom, które znają zasady jego obsługi. Nalczy zawsze przekazać informacje niezbędne do obsługi urządzenia.

4. Rozdrabniacza nalczy używać tylko zgodnie z jego przeznaczeniem. Nalczy zapoznać się i

postępować według informacji podanych na urządzeniu.

1. Stosować należy tylko wyposażenie i akcesoria dostarczone przez dostawcę urządzenia albo zaprojektowane specjalnie dla tego urządzenia. Wszelkie modyfikaeje urządzenia są zabronione, ponieważ może to prowadzić do zwiększenia ryzyka wypadku.
2. Podczas użytkowania urządzenia należy zawsze stosować rękawice i okulary ochronne oraz urządzenia chroniące słuch. Podczas rozdrabniania materiałów wydziela się dużo kurzu. Z tego względu należy stosować ochronę na twarz lub maskę.
3. Podczas pracy z rozdrabniaczem należy zawsze stosować właściwy ubiór. Ubranic musi być dopasowane, rękawice wytrzymałe, buty z obcasem i dobrze przyczepną podeszwa.
4. Urządzenie musi znajdować się w stabilnej pozycji, na twardym i płaskim podłożu.
5. Pracować tylko przy dobry oświetleniu. Nie narażać innych, podejmować właściwe działania w tym kierunku.
6. Chronić urządzenie przed wnikaniem płynów (np.. deszcz). Nie używać urządzenia, gdy pada deszcz.

SPECJALNE ZASADY BEZPIECZEŃSTWA

1. Przed rozpoczęciem pracy upewnić się, że rozdrabniacz działa idealnie oraz sprawdzić, czy działa zgodnie z zasadami bezpiecznego użytkowania. W szczególności dotyczy to kabla przyłączeniowego, przedłużacza, wtyczki sieciowej, przełącznika i noża.
2. Podczas włączania silnika rozdrabniacz musi być właściwie podłączony. Należy stosować sprzęt zabezpieczający. Sprzętu nie należy modyfikować.
3. Podczas serwisowania noża urządzenie musi być zawsze odłączone od prądu. Wyłączyć wtyczkę z obwodu elektrycznego, a następnie poczekać, aż noż całkowicie się zatrzyma. Występuje ryzyko obrażeń!
4. Urządzenie podłącać tylko za pomocą rezydualnego przerywacza obwodu z maksymalnym prądem wyzwalającym 30 mA.
5. Wtyczka przewodu przyłączeniowego musi posiadać ochronę przed przypadkowym wyłaniem się wody. Przewód musi być trzyżyłowy i podłączony do przewodu uziemiającego.
6. Przewody muszą być co najmniej typu H105RNF do DIN 57282 Part 817/VDE 0282 Part 817 lub muszą być to gumowe przewody giętkie o przekroju co najmniej 2,5 mm2 o długości maksymalnej do 50 m. Wtyczka i złączka muszą mieć atest na użytkowanie na wolnym powictru. Kabel przyłączeniowy należy utrzymywać z dała od noży.
7. Podczas użytkowania urządzenia należy uważać na ciała obce. Nie należy wrzucać kamicni, szkła, żelaza, kości, tworzyw sztucznych, etc. Może to prowadzić do uszkodzenia urządzenia i odrzutu przez tunel napełniający. Z tego samego powodu należy także usunąć wszelkie przeszkody.
8. Nigdy nie wsuwać rak w miejsce, w którym znajdują się noże lub wyrzutnik.
9. Podczas włączania i pracy urządzenia nie należy przebywać przed wyrzutnikiem. W urządzeniu nie powinien także znajdować się jakikołwick rozdrobniony materiał.
10. Podczas pracy urządzenia należy pilnować, aby ani twarz ani jakiekolwiek inne części cała nigdy nie znajdowały się powyżej tunelu napełniania oraz naprzeciwko wyrzutnika. W żadnym wypadku nie należące wkładać rąk do tunelu napełniania i do wyrzutnika. Występuje wysokie zagrożenie odniesienia obrażeń palców, twarzy i oczu.
11. Noże należy regularnie sprawdzać pod względem ich dopasowania i braku uszkodzeń.

kontynuowania pracy.

Uwaga! Należy zwrócić szczególną uwagę, aby nie dotykać ostrzy tnących!

KONSERWACJA OSTRZA

- Odłączyć urządzenie z obwodu elektrycznego i otworzyć tunel podający. Usunąć śrubę blokującą (Rysunek 5 pkt D), a następnie zdjęć tunel podający.

- Odkręcić osiem śrub zabezpieczających a następnie usunąć pokrywę dysku tnącego (Rysunek 6 pkt E).

- Aby ponownie złożyć dysk tnący należy postępować w porządku odwrotnym.

Śruby na ostrzach należy bardzo mocno zacisnąć!

1. Upewnić się, że po odłączeniu rozdrabniacz ogrodowy jest całkowicie pusty. Nie rozdrobniony materiał może blokować ostrza przy ponownej próbie rozruchu.

OCHRONA PRZED PRZECIAŻENIEM

W przypadku, gdy urządzenie zablokuje się w wyniku przeładowania, automatycznie uruchomi się zabezpieczenie przeciw przeciążeniowe. W tej sytuacji silnik wyłącza się i wyskakuje przełącznik bezpieczeństwa (Rysunek 5 pkt C). Do momentu, gdy nie usunięto przyczyny zablokowania, nie należy ponownie wciskać przełącznika. Aby usunąć blokadę należy najpierw wyciągnąć wtyczkę główną, następnie odkręcić gałkę blokującą (Rysunek 5 pkt A) i wysunąć górny tunel podający z głównej obudowy. (Rysunek 4).

UWAGA! Podczas pracy przy otwartym tunelu podającym należy zakładać rękawice ochronne oraz nie zbliżać się do ostrzy.

Po usunięciu blokady, należy ponownie założyć tunel podający i upewnić się, że gałka blokująca (Rysunek 5 pkt Λ) została wystarczającło moeno dokręcona. Wecisnąć przycisk bezpieczeństwa (Rysunek 3 pkt C) do pozycji wyjściowej (dpięki temu urządzenie zostanie przywrócone do trybu roboczego), a następnie włączyć wtyczkę, aby kontynuować pracę.

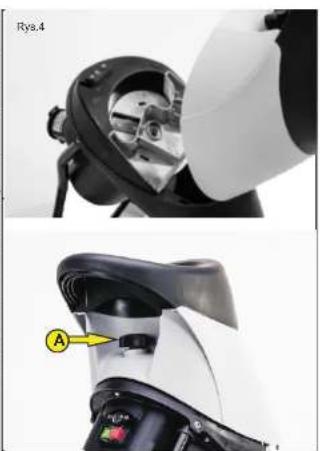

TUNEL PODAJACY

Rozdrabnianie i ściółkowanie zachodzi wówczas, gdy materiał podawany do urządzenia jest w naturalny sposób wciągany ostrzami obrotowymi. Jeżeli wymagane jest bardziej drobne ściółkowanie, należy ponownie podać materiał do urządzenia i powtórzyć tę czynność dotąd, aż zostanie osiągnięty oczekiwany rezultat. Nie należy przepelniać maszyny, ani też podawać mokrego lub wilgotnego materiału, który mógłby zablokować przestrzeń cięcia lub tunel wyrzutowy

Uwaga! Wyłączyć urządzenie i odlączyć wtyczkę z głównego gniazda zasilania. Podczas pracy przy otwartym tunelu podającym zakładać rękawice ochronne i nie zbliżać się do noży. Aby usunąć blokadę, okręcić gałkę mocującą (Rysunek 5pkt A), a następnie wysunąć główny tunel podający z głównej obudowy (Rysunek 4). Po usunięciu przyczyny blokady, wstawić tunel podający na miejsce i mocno dokręcić gałkę blokująca. Podłączyć wtyczkę do gniazda zasilania i ponownie włączyć urządzenie w celu

1. Przed pozostawieniem urządzenia bez nadzoru należy zawsze wyłączyć silnik oraz odłączyć od obwodu elektrycznego. Wszystkie ruchome części muszą całkowiecie się zatrzymać:
2. Zanim przystąpi się do usuwania wszelkich blokad albo blokady w wyrzutniku,
3. Przed sprawdzeniem, czyszczeniem lub wykonaniem jakiekolwiek czynności na rozdrabniaczu.
4. Przed pozostawieniem rozdrabniacza bez nadzoru.
5. Jeżeli rozdrabniacz zaczyna emitować nietypowe dźwięki albo zbyt bardzo wibrować, należy przerwać pracę i przeprowadzić natychmiastową kontrolę. Nie wolno zapominać, że należy poczekać aż noże przestaną pracować (trwa to kilka sekund od odłączenia silnika).
6. Nie należy przeprowadzać kontroli do momentu, gdy rozdrabniacz zostanie całkowicie opróżniony. W innym przypadku mogą pojawić się problemy podczas ponownego włączania urządzenia.
7. Jeżeli silnik zatrzyma się z powodu przeciążenia albo niedostatecznego napięcia, należy go wyłączyć i pozostawić do wystygnięcia przez około 3 – 5 minut. Następnie należy włączyć przerywacz obwodu, a następnie ponownie podłączyć urządzenie.
8. Czynności konserwacyjne i czyszczenie mogą być wykonywane tylko przy wyłączonym silniku oraz gdy wtyczka została odłączona z obwodu elektrycznego.
9. Uwaga! Podczas usuwania tunclu wypełniania występuje ryzyko odniesienia ran ciętych.
10. Należy wykonywać tylko te czynności konserwacyjne, które zostały opisane w instrukcji obsługi.
11. Jeżeli w celu wykonania czynności serwisowych usunięto części lub urządzenia

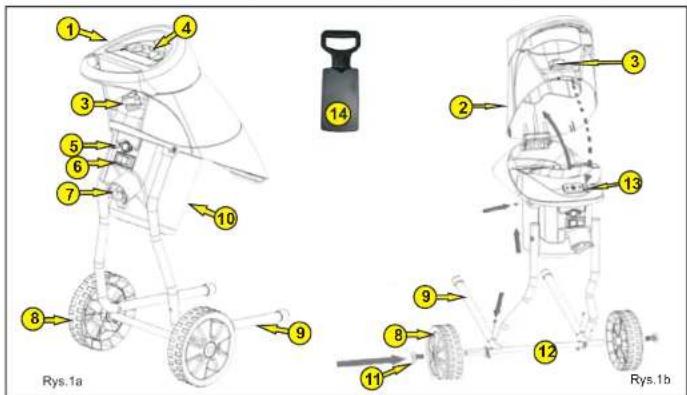

Rys.1a Rys.1b

1. Ostona 8. Koła
2. Obudowa
3. Gałka blokująca (śruba)
4. Tunel podający
5. Przycisk restart /przeciążeniowy
6. Wyłącznik włącznik no / off

7. Wtyczka

8. Podwozie

9. Obudowa silnika

10. Zatyczka (montażowa)
11. Oś kół
12. Wyłącznik zabezpieczający
13. Popychacz

zabezpieczające, natychmiast po zakończeniu tych czynności części należy ponownie i w odpowiedni sposób zamontować.

1. Rozdrabniacz powinien być przechowywany w miejscu suchym, bezpiecznym i niedostępnym dla dzieci.

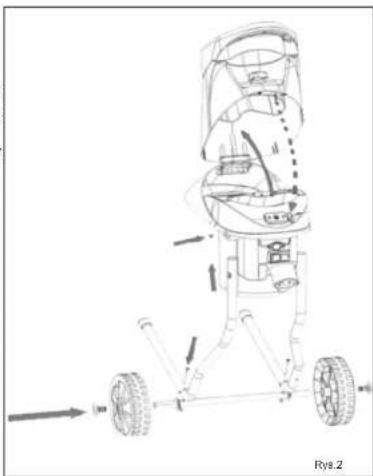

PRZYGOTOWANIE DO PRACY MONTAŻ

1. Ustawić główną obudowę rozdrabniacza na ziemi z uchwytem do góry. Wsunąć zakończenia wózka do otworów (Rysunek 2). Wózek należy wsunąć do otworów w taki sposób, aby podstawa znajdowała się poniżej tunelu wyrzutowego. UWAGA! Należy zwrócić uwagę, żeby nie włożyć odwrolną stronę!

2. Przymocować przy użyciu dwóch śrub

1. Usunąć blokady śrub z osi, a następnie usunąć wszelkie elementy, jakie zostały nasunięte na oś. Teraz wsunąć oś do otworów wózka, a następnie nasunąć wszystkie części jak pokazano na – na obydwu końcach osi.

Kółka nalczy zamontować a taki sposób, aby wystająca piasta znajdowała się po stronic wewnętrznej i płaską stronę na zewnątrz (Rysunek 2). Mocno dokręcić śruby blokujące, a następnie wsunąć osłony kółek.

FUNKCJONOWANIE URZĄDZENIA

UWAGA! Przed uruchomieniem urządzenia należy zapoznać się z zasadami właściwego użytkowania przez uważne przeczytanic instrukcji użytkowania Przed uruchomieniem urządzenia należy zawsze sprawdzić, czy zostało ono właściwie zamknięte.

1. Podłączyć kabel do rozdrabniacza. Przed uruchomieniem urządzenia należy sprawdzić, czy kabel przyłączeniowy nie posiada oznak uszkodzeń. Kabel

może być stosowany tylko wtedy, gdy jest w idealnym stanie Należy używać wyłącznie wyjścia z uziemieniem.

1. Umieścić torebkę zbierającą/koszyk bezpośrednio pod wyrzutnikiem.

2. Podczas pracy z rozdrabniaczem ogrodowym należy zawsze stosować praktyczne ubrania. Ubranie musi być dobrze dopasowane, rękawice wytrzymałe a obuwie wyposażone w obcas i przyczepną podęszwcą. Należy zawsze zakładać okulary ochronne oraz stosować urządzenia chroniące słuch!

3. Przełączyć przycisk (Rysunek 5 pkt B) w pozycję "I".

UWAGA! Podczas włączania trzeba koniecznie upewnić się, że w rozdrabniaczu nie znajduje się rozdrobniony material.

A C B Rye 3

1. Rozdrabniacz ogrodowy może być wyposażony (jeśli występuje w danym modelu) w zintegrowany przerywacz obwodu (Rysunek 5 pkt C), który wyłącza silnik podczas przeciązenia albo przy zablokowaniu się noża. Po usunięciu przyczyny przeciązenia lub zablokowania oraz po wystarczającym wychłodzeniu urządzenia, rozdrabniacz jest gotowy do ponownego podjęcia pracy. Aby ponownie aktywować funkcje ochronną, należy wcisnąć przełącznik. Dopiero wtedy włączyć urządzenie za pomocą przełącznika głównego.

2. Jeżeli silnik zatrzyma się z powodu przeciążenia albo niedostatecznego napięcia, należy go wyłączyć a następnie pozostawić do ostygnięcia (od 3 do 5 minut). Następnie należy włączyć przycisk bezpotencjałowy, i dopiero wtedy ponownie uruchomić urządzenie.

3. Aby wyłączyć, wcisnąć przycisk (Rysunek 5 pkt A) w pozycję "0".

UWAGA! W urządzenia można rozdrabniać materiały organiczne, takie jak gałęzie, patyki, krzaki, łodygi kwiatów, liście. Gałęzie do około 25 mm średnicy można rozdrabniać pod warunkiem, że sa one świeże.

UWAGA! Šcinki z drzew należy rozdrabniać natychmiast, ponieważ po wyschnięciu stają się bardzo twarde. W tej sytuacji maksymalna średnica gałęzi do cięcia jest mniejsza niż deklarowana.

1. Bardzo wilgotne odpady ogrodnicze, takie jak liście warzyw, łodygi kwiatów, itp. mają tendencję do sklejania się i z tego powodu mogą blokować wyrzutnik. Taki rodzaj odpadów łatwiej jest rozdrobnić po uprzednim ich wysuszeniu (kilka dni).

UWAGA! Gdy ostrza są ostrc, siła ssąca jest bardzo duża. Z tego powodu podczas rozdrabniania gałęzi, należy mocno je przytrzymywać tak, aby nie doprowadzić do przeciążenia silnika. Zalecamy stosować rękawice robocze i okulary ochronne.
