INSTRUKCJA OBSŁUGI LSG2506 NAC

Deklaracja zgodności WE, nr 2012/68

Producent:

[Unreadable]

NAC Sp. 19.0.

adves: Al. Krakowska 39, 05-090 Kasym, Polska

z pełną odpowiedzialnością deklaruje, ze maszyna:

Elektryczny rozdrabniacz ogrodowy

model: LSG2506

after 200,000,001 - 100,00,000

zmierzony maksymalny poziom mocy akustycznej LWA wynosi 90 dB(A).

gwarantowany poziom mocy akustycznej Lek wynosi 90 dB(A),

spelnia zasadnicze wymogania:

- dyrektywy moczynowo[ MD 2006/42/EC (Jz. U. nr 199, poz. 1228, z pozn. zm.),

- dyrektywy dotyczącej kompatybiności EMC 2004/108/EC (Dz. U. nr 82, poz. 356, z późn. zm.).

- dyraktywy dotyczącej halasu NEE 2000/14/EC załącznik V oraz 2005/88/EC

Dz. U. nr 253, poz. 2202, z požn. zm.],

terektyw dopyczącej jednostkiectowych substancy RoHS 2002/95/EC,

spełnia wymiśgania nastęguających norm ośrupszansanych

N 13683:2003+A2:2011 Maszyny ogrodzinze - Raudestrinace ze silikovze - Ruporizweistan,

N 55014-1:2006 + A1:2009 Kompatyśląnić elektramagnętyczna - Wymagania dotyczące

In trypoplasie porzostrujego arjali, naropilzi elektrycznych - palaceycharzybien

Cres 1: Hmja,

Wymagasta metycesce przygaków podawodnega (dyls), nocytoch elektryach i podonych

required - laparatus: no zebučeris elektricsjahrjane - norma grupy wymnina,

N 60335-1:2002+A1:2004+A2:2006+A11:2008+A12:2005+A13:2008+A14:2010 First-time

proj do acylku domnawego i podolnego - bezpieczeństwo acylkarności

Cresc 1: Wymagania og/lns

N 62233:2008 Melody pomano pol elektromagnelycanych elektrycznego sprzętu do ozytku

tomawego i podobnego z uwzgliednienkom naradania celówieka,

N 61000-3-2:2006+A1:2009+A2:2009 Kumpalbircsck eekromagnelycas [EMC]

Część 3.2: Podłomy dopużeczalne - Podłomy dopużeczalne emitel harmonicznych prędku

zazowy pręć zasilający odbiernika lub = 16 A),

N 61000-3-11:2000 Komstebingel electromagnoszana (EPC)

Cesé 3-11: Dopusacalne paclony - Ceraniome arian naceae, wahari nepieca i meporis

wata w publicnych słodach risikło zapieda. Urzadańia o pradie zamiącowlym < Lip -

5 A podlegające przyłączeniu warunkowemu.

Dekiaracja zgodności traci zwoja ważność w przypadku zmiany lub madyfikacji produktu.

Dokumentacja karboiczna zrajduvio się w słodzibie firmy NAC sp. 2 o.o.

a osoba upoważniona do jej dysanowaniem est Fiotr Gaios.

(1) 本次股东大会的召集和召开程序

Piotr Gajos imag. norewisko, jurtujo

Zdjęcia i opisy powyższej instrukcji są własnością firmy NAC. Zgodnic z Dz. U. 94 Nr 24 poz. 83, sprost: Dz. U. 94 Nr 43 poz. 170, kopiowanic, przetwarzanie i rozpowszechnianie tych materiałów w całości lub w części bez zgody firmy NAC jest zabronione i stanowi naruszenie praw autorskich.

Drogi Kliencie.

W przypadku problemu, jeśli nie znajdziesz jego rozwiązania w Instrukcji Obsługi,

zanim podejmiesz kroki reklamacyjne, skontaktuj się

z Centralnym Serwisem pod numerem telefonu

801 044 450

lub emailem

[e-mail]

pozwoli to zaoszczędzić wiele Twojego cennego czasu i niepotrzebnego stresu.

NEW AMERICAN CONCEPT

SPRZET OGRODNICZY

Instrukcja Obsługi

Elektryczny rozdrabniacz ogrodowy

Model	LSG2506
Moc nominalna	2500 W
Napięcie	230 V / 50Hz
Maksymalna średnica gałęzi	40 mm
Klasa ochronności	1
Stopień ochronności	IPX4
Gwarantowany poziom mocy akustycznej LWA	96 dB (A)
Waga	24,5 kg
Rok produkcji	2014

UWAGA! Urządzenie przeznaczone do obsługi terenów przydomowych. Używanie urządzenia do celów profesjonalnych, półprofesjonalnych lub zarubkowych powoduje unieważnienie gwarancji.

Uwaga! Przed przystąpieniem do montażu lub obsługi należy zapoznać się z niniejszą Instrukcją Obsługi.

www.nac.com.pl [e-mail]

2014 wydanie II

Instrukcja oryginalna

Tekst oznaczony tym znakiem jest szczególnie ważny dla zachowania bezpieczeństwa użytkowania maszyny. W przypadku niezrozumienia instrukcji, bądź jej części, należy skontaktować się ze sprzedawca wyrobu lub producentem w celu wyjaśnienia wątpliwości.

Spis treści

Dane Techniczne	1
Spis treści	2
Piktogramy i oznaczenia stecrownicze	2
Tabliczka znamionowa	2
Wprowadzenie	3
Zastosowanie urządzenia	3
W razie wypadku lub awari	3
Ogólnc zasady bezpieczeństwa	3
Specjalne zasady cheapestzerstwa	4
Przygotowanie do pracy	6
Montaż	6

Funkcjonowanie urządzenia	7
Rozdrabnianie	9
Ochrona przed przeciązemiem	10
Konserwacja ostrza	10
Serwis i dołość o urządzenie	11
Czyszczenie	11
Transport	11
Konserwacja i składowanie	11
Kasacja i ochrona środowiska	11
Ryzyko reszitkowe	11
Deklaracje CF.	12

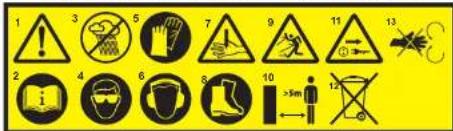

Piktogramy ostrzegawcze znajdują się na obudowie urządzenia. Piktogramy ostrzegawcze i oznaczenia sterownicze.

1 3 5 7 9 11 13 2 4 6 8 10 >5m 12

1. Uwaga! Niebezpieczeństwo. 10. Zachować bezpieczna odległość od osób
2. Należy uważnie przeczytać instrukcje obsługi. postronny
3. Nie używać podczas opadów deszczu.
4. Stosować okulary ochronne.
5. Stosować rekawice ochronne
6. Stosować nauszniki ochronne.
7. Uwapa Lostre elementy
8. Stosować obuwie ochronne.

9. Uwagu! na odrzucane elementy

10. Należy odłączyć od źródła zasilania podczas przerwy w pracy.

11. Zużytych urządzeń elektrycznych nie wolno usuwać wraz z normalnymi odpadami

komunalnymi a jeżeli to możliwe, należy oddać do utylizacji

1. Uwaga ! wirujace elementy

NAC Producent: NAC Sp. r.o.c. Al. Krskowska 29, 05-090 Raszyn www.nac.com ELEKTRYCZNY ROZDRABNIACZ OGRODOWY LSG2506 Napiecie: 230 V / 50 Hz Moc nominalna: 2500 W Maksymalna średnica gałęzi: 40 mm Waga: 24,5 kg Rok produkcji: 2014 Numer serjyny: 00000001 IPX4 C E P M

Tabliczka zmianowa jest umieszczona na obudowie urządzenia. Informacje zawarte w tej tabliczce są niezbędne dla ustalenia odpowiednich części zamiennych i czynności obsługowych.

SERWIS I DBAŁOŚĆ O URZĄDZENIE CZYSZCZENIE

Przed rozpoczęciem czyszczenia rozdrabniacza należy zawsze: 1. Wyłączyć urządzenie.

1. Odłączyć urządzenie z prądu.
2. Poczekać, aż ostrze zatrzyma się.
3. Rozdrabniacz ogrodowy to urządzenie elektryczne. Należy zatem zawsze upewnić się, że nie dostała się do niego woda. Woda może uszkodzić przełącznik i wtyczkę oraz silnik elektryczny.
4. W celu usunięcia resztek nalczy używać szezoteczki ręcznej albo szmatki.
5. Rozdrabniacz ogrodowy jest praktycznie urządzeniem bezosługowym. Wyjątek stanowi ostrze, które podlega procesowi zużycia.
6. Przed każdym uruchomieniem należy sprawdzić, czy wszystkie części są właściwie dopasowane i nie noszą śladów zużycia.

TRANSPORT

Przed rozpoczęciem przenoszenia urządzenia należy zawsze bezwzględnie odłączyć je od gniazdka sieciowego.

KONSERWACJA I SKŁADOWANIE

Przed rozpoczęciem wszelkich czynności konserwacyjnych należy najpierw odłączyć urządzenie z zasilania. Elementy mechanizmu skrawającego na czas składowania powinny być zabezpieczone substancją olejową.

Otwory wentylacyjne silnika powinny być utrzymywane w czystości oraz nie powinny być zablokowane jakimkolwiek przedmiotami. Należy wykonywać tylko czynności konserwacyjne opisane w niniejszej instrukcji. Wszelkie inne czynności powinny być wykonane przez pracowników serwisu technicznego. Urządzenia nie nalcży w żaden sposób modyfikować. Może to narazić użytkownika na niebezpieczeństwo. W przypadku, gdy pomimo staranych procesów produkcyjnych i kontrolnych, urządzenie nie działa prawidłowo, należy przekazać je do naprawy przez Autoryzowany Serwis NAC.

Urządzenie należy przechowywać w bezpiecznym miejscu.

Jeżeli urządzenie nie jest użytkowane, należy przechowywać je czyste, na płaskiej i suchej powierzchni oraz w miejscu niedostępnym dla dzieci.

KASACJA I OCHRONA SRODOWISKA

Każde urządzenie ma określony czas technicznego życia. Po tym okresie urządzenie nie nadaje się do dalszej eksploatacji. Wówczas należy zdemontować urządzenie oddzielające części z tworzywa sztucznego od części metalowych i przekazać je do właściwych punktów skupu lub powicryć wykonanie tej operacji punkłowi serwisowemu. Urządzenia elektryczne nie należą do odpadów domowych.

RYZYKO RESZTKOWE

Pomimo tego, że producent urządzenia ponosi odpowiedzialność za jej konstrukcję eliminującą niebezpieczeństwo, pewne elementy ryzyka podczas pracy są nie do uniknięcia. Ryzyko resztkowe wynika z blędnego zachowania obsługującego urządzenie

Największe niebezpieczeństwo występuje przy wykonywaniu następujących zabronionych czynności:

użytkowania urządzenia przez dzieci

używania urządzenia do innych celów, niż opisane w instrukcji obsługi, gdy inne osoby, a w szczególności dzieci lub zwierzęta znajdują się w pobliżu.

OCHRONA PRZED PRZECIAŻENIEM

W przypadku, gdy urządzenie zablokuje się w wyniku przeładowania, automatycznie uruchomi się zabezpieczenie przeciążcniowe (Strona 8, pkt. 7). W tej sytuacji silnik wyłącza się i wyskakuje przełącznik bezpieczeństwa (Strona 8, rys. 6). Do momentu, gdy nie usumięto przyczyny zablokowania, nie należy ponownie wciskać przełącznika. Aby usunąć blokadę należy najpierw wyciągnąć wtyzkę główną, następnie zbadać przyczynę uruchomicnia się zabezpieczenia, nickiedy konicezne jest nawet odwracanie urządzenia jak na (Strona 7, rys.4).

KONSERWACJA OSTRZA

Konstrukcja rozdrabniacza jest tak zbudowana aby wymagała jak najmniej zabiegów

konserwacyjnych ze strony użytkownika. Ostrze wykonane zostało ze stali wysokogatunkowej, jednak jego żywotność też jest ograniczona. Czas zużycia ostrza zależy od

stopnia eksploatacji i rodzaju materiałów rozdrabnianych. Producent zaleca częstą kontrolę jakości ostrza i elementu dociskowego.

W tym celu należy odkręcić 6 śrub mocujących pokrywę techniczną

(Strona 5, pkt. 7). Następnic należy odkręcić 4 śruby ampulowe

mocujące osłone ostrza tnącego i będąca jednocześnie

łożyskiem dla wału silnika, na którym osadzone jest ostrze rozdrabniacza. Po wyjęciu elementu

klinującego ostrze należy zdjąć ostrze z wału silnika.

1. Ostrze rozdrabniacza

2. Element dociskowy

3. Klin ostrza

4. Regulacja elementu dociskowego

UWAGA! Ze względu skomplikowany kształt

ostrza regeneracji ostrza powinny dokonywać specjalistyczne zakłady ślusarskie.

Producent zaleca wyminę ostrza i elementu dociskowego na oryginalne raz na 2 lata. Pozwoli to uniknąć przykrych niespodzianck wynikających ze zużycia w trakcie eksploatacji rozdrabniacza.

Przy skręcaniu obudowy ostrza należy zachować

precyzję składania i dobrze dopasować wszystkie elementy.

UWAGA! Niepoprawnie złożony rozdrabniacz po ostrzeniu może być przyczyną poważnej awarii urządzenia oraz urazów użytkownika.

Firma NAC ostrzenie zaleca wykonywać w Autoryzowanych Serwisach.

Aby uniknąć niewłaściwej obsługi urządzenia prosimy, aby przed pierwszym użyciem zapoznać się z podręcznikiem użytkowania. Zapoznanic się i stosowanie informacji zawartych w tej instrukcji sprawi, że urządzenie będzie użytkowane w sposób bpaceczny zarówno dla użytkownika, otoczenia jak i samego urządzenia. Instrukcję należy przechowywać przez cały okres użytkowania maszyny, gdyż zawsze może zaistnić konicezność przypomnienia sobic informacji zawartych w instrukcji, a także należy ją przekazać wraz z urządzeniem w przypadku odspzedaży maszyny lub zmiany użytkownika.

ZASTOSOWANIE URZĄDZENIA

Rozdrabniacz ogrodowy został zaprojektowany do użytku prywatnego. Maksymalny czas pracy urządzenia nie może przekroczyć w trybie ciągłym 0,5 h. Nadaje się do rozdrabniania materiałów organicznych do średnicy 40 mm w domu i ogrodzie (gałęzie, konary, ścinki żywopłotu, itp.). Rozdrabniacz może być używany tylko stojąc nieruchomo na podłożu. Wszelki inny sposób użytkowania nie jest dozwolony.

Urządzenie jest wyposażone w funkcję hamowania, która zatrzymuje ostrze w ciągu kilku sekund od: wyłączenia urządzenia, odłączenia głównego kabla zasilania lub jakiejkolwiek awarii przewodów. Funkcja ta została zaprojektowana, aby chronić przed jakimkolwiek kontaktem z ostrzem.

Rozdrabniacz ogrodowy (nie wszystkie modele) jest wyposażony w ochronę przeciążeniową. W ciągu krótkiego odcinka czasu automatycznie wyłącza ona urządzenie, gdy ostrze ulegnie zablokowaniu.

MASZYNY NIE NALEŻY STOSOWAĆ DO :

• przycinania krzewów
• rozdrabniania trawy
• odkurzania liści

W RAZIE WYPADKU LUB AWARII

W razie wypadku należy natychmiast zatrzymać/wyłączyć maszynę i wezwać pomoc (jeśli tego wymaga sytuacja)!

W razie awarii należy zatrzymać/wyłączyć maszynę i skontaktować się z autoryzowanym serwisem w celu usunięcia awarii.

OGÓLNE ZASADY BEZPIECZEŃSTWA

Użytkownik urządzenia musi posiadać odpowiednie środki ochronne (np. założyć sprzęt urządzenie chroniący słuch, oczy i nogi).

Uwaga: Podczas użytkowania narzędzi elektrycznych należy podejmować następujące działania chroniące przed porażeniem prądem, urazami oraz przed pożarem. Przed rozpoczęciem użytkowania narzędzia elektrycznego należy zapoznać się i przestrzegać wszystkich poniższych instrukcji. Instrukcje należy przechowywać w cheapestznym miejscu.

Informacje w zakresie bezpieczeństwa:

1. Użytkownik jest odpowiedzialny za osoby trzecie znajdujące się w obszarze działania urządzenia.

2. Młodzież w wieku do 16 lat oraz osoby będące pod wpływem alkoholu, narkotyków lub leków nie mogą korzystać z urządzenia.

3. Urządzenie można przekazywać (użyczać) jedynie osobom, które znają zasady jego obsługi. Należy zawsze przekazać informacje niezbędne do obsługi urządzenia.

4. Rozdrabniacza należy używać tylko zgodnie z jego przeznaczeniem. Należy zapoznać się i postępować według informacji podanych w instrukcji oraz na urządzeniu.

5. Stosować należy tylko wyposażenie i akcesoria dostarczone przez producenta urządzenia albo zaprojektowane specjalnic dla tego urządzenia. Wszelkie modyfikacje urządzenia są zabronione, ponieważ może to prowadzić do zwiększenia ryzyka wypadku.

6. Podczas użytkowania urządzenia należy zawsze stosować rękawice i okulary ochronne oraz osłony chroniące słuch i nogi.

7. Podczas pracy z rozdrabniaczem należy zawsze stosować właściwy ubiór. Ubranie musi być dopasowane, rękawice wytrzymałe, buty z obcasem i dobrze przyczepną podeszwa.

8. Urządzenie musi znajdować się w stabilnej pozycji, na twardym i płaskim podłożu.

9. Pracować tylko przy dobry oświetleniu. Nie narażać innych, podejmować właściwe działania w tym kierunku.

10. Chronić urządzenie przed wnikaniem płynów (np. deszcz). Nie używać rozdrabniacza podczas opadów atmosferycznych.

SPECJALNE ZASADY BEZPIECZEŃSTWA

1. Przed rozpoczęciem pracy upewnić się, że rozdrabniacz działa idealnie oraz sprawdzić, czy działa zgodnie z zasadami bezpiecznego użytkowania. W szczególności dotyczy to kabla przyłączeniowego, przedłużacza, wtyczki sieciowej, przełącznika i ostrza.

2. Podczas włączania silnika rozdrabniacz musi być właściwie podłączony. Należy stosować sprzęt zabezpieczający. Sprzętu nie należy modyfikować.

3. Podczas serwisowania noża urządzenie musi być zawsze odłączone od prądu. Wyłączyć wtyczkę z obwodu elektrycznego, a następnie poczekać, aż noż całkowicie się zatrzyma. Występuje ryzyko obrażeń!

4. Urządzenie podłącać tylko do sicci zabezpieczonej za pomocą nadmiarowo-prądowego przerywacza obwodu z maksymalnym prądem wyzwalającym 30 mA.

5. Wtyczka przewodu przyłączeniowego musi posiadać ochronę przed przypadkowym wyłaniem się wody. Przewód musi być trzyżyłowy i podłączony do przewodu uziemiającego.

6. Przewody muszą być co najmniej typu II05RNF do DIN 57282 Part 817/VDE 0282 Part 817 lub muszą być to gumowe przewody giętkie o przekroju co najmniej 2,5 mn² o długości maksymalnej do 25 m. Wtyczka i złączka muszą mieć atest na użytkowanie na wolnym powietrzu. Kabel przyłączeniowy należy utrzymywać w dużej odległości od ostrzy.

7. Podczas użytkowania urządzenia należy uważać na ciała obce. Nie należy wrzucać kamieni, szkła, żelaza, kości, tworzyw sztucznych, itp. Może to prowadzić do uszkodzenia urządzenia i odrzutu przez tunel napełniający. Z tego samego powodu należy także usunąć wszelkie przeszkody z materiałów rozdrabnianych (gwoźdic, druty, itp).

8. Nigdy nie wsuwać rąk w miejsce, w którym znajduje się ostrze lub wyrzutnik.

9. Podczas włączania i pracy urządzenia nie należy przebywać przed wyrzutnikiem. W

10. Tcn model rozdrabniacza wyposażony jest w funkcję zmiany kierunku obrotów. Funkcja ta jest szczególnie przy zakeszczeniu się materiału w ostrzu urządzenia. Aby zmienić kierunek obrotów należy przełączyć przycisk (Rys.7) na pozycje 5 i nacisnąć punctznik główny. Funkcja ta działa tylko wtedy gdy włącznik jest przytrzymywany palcem.

11. Upewnić się, że po odłączeniu rozdrabniacz ogrodowy jest całkowicie pusty. Pozostawiony materiał może blokować ostrza przy ponownej próbie rozruchu.

ROZDRABNIANIE

UWAGA! W urządzenia można rozdrabniać materiały organiczne, takie jak gałęzie, patyki, krzaki, lodygi kwiatów, liście. Gałęzie do około 40 mm średnicy można rozdrabniać pod warunkiem, że są one świeże.

UWAGA! Ścinki z drzew należy rozdrabniać natychmiast, ponieważ po wyschnięciu stają się bardzo twarde. W tej sytuacji maksymalna średnica gałęzi do cięcia jest mniejsza niż deklarowana.

Bardzo wilgotne odpady ogrodnicze, takie jak liście warzyw, łodygi kwiatów, itp. mają tendencję do sklejania się i z tego powodu mogą blokować wyrzutnik. Taki rodzaj odpadów łatwiej jest rozdrobnić po uprzednim ich wysuszeniu (kilka dni).

Rozdrabnianie i ściółkowanie zachodzi wówczas, gdy materiał podawany do urządzenia jest w naturalny sposób wciagany ostrzami obrotowymi. Jeżeli wymagane jest bardziej drobne ściółkowanie, należy ponownie podać materiał do urządzenia i powtórzyć tę czynność dotąd, aż zostanie osiągnięty oczekiwany rezultat. Ze względu na konstrukcję urządzenia grubość rozdrobnionego materiału jest ograniczona.

Nie należy przepelniać maszyny, ani też podawać mokrego lub wilgotnego materiału, który mógłby zablokować przestrzeń cięcia lub tunel wyrzutowy. Elementy przeznaczone do rozdrabniania powinny być odpowiednio przygotowane. Grubsze elementy należy podzielić na proste odcinki.

Urządzenie posiada regulację docisku rozdrabnianego materiału do ostrza (Strona 7, pkt. 4 lub strona 10, rys.8 ), która w miarę zużywania się elementu tnącego powinna być regulowana. Raz dobrze ustawiana regulacja działa przez bardzo długi okres czasu (do momentu zużycia się ostrza).Także pierwszą regulację prosimy dokonać bardzo dokładnie przy wyłączonym urządzeniu.

UWAGA! Podczas regulacji docisku zabrania się dociskania elementu dociskowego do ostrza (elementy te nie podlegają ochronie gwarancyjnej pod względem zużycia mechanicznego). Prawidłowy luz jaki powinien być pomiędzy ostrzem a elementem dociskającym to 2-4 mm. W tym celu należy regulacją kręcić zgodnic ze wskazówkami ruchów zegara do momentu, aż będzie odczuwalny opór, następnie należy o około 43 obrotu pokrętła odkręcić w kierunku przeciwnym. Dokładniejszec regulację można wykonywać według indywidualnych potrzeb, alc zgodnie z powyższymi wytycznymi.

UWAGA! Żle wykonana regulacja będzie przyczyną częstego włączania się zabezpieczenia oraz bardzo szybkiego zużywania się elementów rozdrabniacza.

1. Podłączyć kabel do rozdrabniacza. Przed uruchomieniem urządzenia należy sprawdzić, czy kabel przyłączeniowy nie posiada oznak uszkodzeń. Kabel może być stosowany tylko wtedy, gdy jest w idealnym stanie. Należy używać wyłącznie wyjścia z uziemieniem.

2. Umieścić torcbkę zbierającą/koszyk bezpośrednio pod wyrzutnikiem.

3. Podczas pracy z rozdrabniaczem ogrodowym należy zawsze stosować praktyczne ubrania. Ubranie musi być dobrze dopasowane, rękawice wytrzymałe a obuwie wyposażone w obcas i przyczepną podeszwę. Należy zawsze zakładać okulary ochronne oraz stosować urządzenia chroniące słuch!

UWAGA! Przed włączeniem trzeba koniecznie upewnić się, że w rozdrabniaczu nie znajduje się rozdrobniony pozostawiony materiał lub inne ciała obce.

1. Przelaczyć przycisk 1 na pozycję 2 (Rys. 5). Jest to wybór kierunku obrotów i świadomy krok w celu uruchomienia urządzenia.

2. Włączenie urządzenia następuje po naciśnięciu przycisku nr. 3 Nalczy jednak pamiętać, iż praca może nastąpić tylko przy pełnych obrotach urządzenia.

UWAGA! Pod groźba utraty gwarancji nie należy wciskać przełącznika nr. 3 jeśli przycisk nr. 1 jest w pozycji neutralnej (po środku - nie wybrany kierunek obrotów). Niewłaściwe uruchamianie urządzenia może doprowadzić do zadziałania zabezpieczenia (punkt 7).

1. Zatrzymanie urządzenia następuje po naciśnięciu przycisku nr. 4.

2. Rozdrabniacz ogrodowy może być wyposażony (jeśli występuje w danym modelu) w zintegrowany przerywacz obwodu (Rys.6), który wyłącza silnik podczas przeciążenia albo

przy zablokowaniu się ostrza. Po usunięciu przyczyny przeciążenia lub zablokowania oraz po wystarczającym wychłodzeniu urządzenia, rozdrabniacz jest gotowy do ponownego podjęcia pracy. Aby ponownic aktywować funkcje ochronną, należy wcisnąć przełącznik. Dopiero wtedy włączyć urządzenie za pomocą przełącznika głównego.

UWAGA! Jeżeli silnik zatrzyma się z powodu przeciążenia albo nicdostatecznego napięcia, należy go wyłączyć a następnie pozostawić do ostygnięcia (od 3 do 5 minut). Następnie należy włączyć przycisk zabezpieczający i dopiero wtedy ponownie uruchomić urządzenie. W przypadku kilkukrotnego zadziałania zabezpieczenia w krótkich odstepach czasowych wskazane jest natychmiast przerwać pracę i zbadać przyczynę tego zjawiska.

Rys.5 Rys.5 4 3 1 2

Rys.6

Rys.7 5

urządzeniu nie powinien także znajdować się jakikolwiek rozdrobniony materiał.

1. Podczas pracy urządzenia należy pilnować, aby ani twarz ani jakiekolwick inne części cała nigdy nie znajdowały się powyżej tunelu napełniania oraz naprzeciwko wyrzutnika. W żadnym wypadku nie należy wkładać rąk do tunelu napełniania i do wyrzutnika. Występuje wysokie zagrożenia odniesienia obrażeń palców, twarzy i oczu.

2. Ostrze należy regularnie sprawdzać pod względem jego dopasowania i braku uszkodzeń.

3. Przed pozostawieniem urządzenia bez nadzoru należy zawsze wyłączyć silnik oraz odłączyć od obwodu elektrycznego. Wszystkie ruchome części muszą całkowiecie się zatrzymać:

• Zanim przystąpi się do usuwania wszelkich blokad albo blokady w wyrzutniku,

- Przed sprawdzeniem, czyszczeniem lub wykonaniem jakiejkolwiek czynności na rozdrabniaczu.

- Przed pozostawieniem rozdrabniacza bez nadzoru.

1. Jeżeli rozdrabniacz zaczyna emitować nietypowe dźwięki albo bardzo wibrować, należy przerwać pracę i przeprowadzić natychmiastową kontrolę. Nie wolno zapominać, że należy poczekać aż ostrze przestanie pracować (trwa to kilka sekund od odlączenia silnika).

2. Nie należy przeprowadzać kontroli do momentu, gdy rozdrabniacz zostanie całkowicie opróżniony. W innym przypadku mogą pojawić się problemy podczas ponownego włączania urządzenia.

3. Jeżeli silnik zatrzyma się z powodu przeciążenia albo niedostatecznego napięcia, należy go wyłączyć i pozostawić do wystygnięcia przez około 3-5 minut. Następnie należy włączyć przecrywacz obwodu, a następnie ponownie podłączyć urządzenie.

4. Czynności konserwacyjne i czyszczenie mogą być wykonywane tylko przy wyłączonym

5. Uchwyt

6. Tunel podający

7. Główna obudowa

8. Regulacja ostrza

9. Tunel wyrzutowy

10. Panel sterowniczy

11. Pokrywa techniczna

12. Element podstawy

silniku oraz gdy wtyczka została odłączona z obwodu elektrycznego.

1. Uwaga! Podczas oczyszczania tunelu występuje ryzyko odniesienia ran ciętych.
2. Należy wykonywać tylko te czynności konserwacyjne, które zostały opisane w instrukeji obsługi.
3. Jeżeli w celu wykonania czynności serwisowych usunięto części lub urządzenia zabezpieczające, natychmiast po zakończeniu tych czynności części należy ponownie i w odpowiedni sposób zamontować.
4. Rozdrabniacz powinien być przechowywany w miejscu suchym, bezpiecznym i nicdostępnym dla dzieci.

PRZYGOTOWANIE DO PRACY

MONTAZ

Urządzenie jest dostarczone przez producenta w opakowaniu kartonowym w stanie częściowo rozmontowanym. Po zapoznaniu się dokładnie z instrukcją obsługi oraz rysunkami montażowymi, złożenie i nie powinno sprawiać zbytnich trudności. Wszystkie potrzebne clementy do montażu znajdują się w opakowaniu.

1. Główna obudowa
2. Element podstawy
3. Oś z elementami
4. Koła
5. Śruby i nakrętki montażowe
6. Zatyczki

Rys. 1 2 3 4 5 6

Ustawić obudowę rozdrabniacza w pozycji (Rys.2). Odkręcić 2 nakrętki(pkt.1) wraz z kształtowymi podkładkami(pkt.2) i usunąć plastikowy element(pkt3).

Następnie na śruby należy założyć właściwy element podstawy (Rys.1,pkt.2) oraz zdjęte wcześniej podkładki kształtowe i całość lekko dokręcić nakrętkami.

Rvs.2

Kolejny etap to montaż osi jezdnej wraz z kolem. Przez otwór w elemencie podstawy przekładamy oś i w kolejności pokazanej na (Rys.3) zakładamy poszczególne części.

Rys.3

Po założeniu i przykręceniu koła, czynności wcześniej opisane należy powtórzyć dla drugiego elementu podstawy (Rys.1, pkt.2).

UWAGA!

Po prawidłowym złożeniu wszystkich elementów podstawy należy mocno dokręcić wszystkie śruby i nakrętki łączące (z wyjątkiem tych mocujących koło), a następnie wsunąć osłony kółek (dcklc) (Rys.3)
