INSTRUKCJA OBSŁUGI KC621S-F NAC

Deklaracja zgodności WE, nr 2012/72 rev.1

Producent

NAC Sp. 2 a.o.

adres

Al. Krakowska 39, 05-090 Raszyn, Polska

z pełną odpowiedzialnością deklaruje, że maszyna:

nomen: Odśnieżarka spallnowa

model: KC0215-F

rok precatalyst: 2012

number system: 000001-020000

zmierzony maksymalny poziom mocy akustycznej L. wyncsi 59 dB(A).

gwarantowany poziom mocy akustycznej L

wa Wynasi 99 dB[A],

spelnie zasadnicze wymagania:

• cyrektywy maszynowa] MD 2006/42/EC (Dz. U. nr 199, por. 1228, z późn. zm.),

• cyraktywy dotyczącej kompatyolins od EMC 2004/108/EC (Dz. U. nr 82, pos. 556, z półn. zm.).

• cyrektywy dotyczącej halasu NEE 2000/14/EC załącznik V

[Dr. U. nr 263, par. 2202, pólén. m]

siednia wymakania nastęgujących norm zharmonizowanych

EN 55012:2007 Propody samochradań, todzie i urządzenia napiązanie silicami spalenia wewnętrnego - charakterystyki zaburzeń radiolelektrycznych - Dopuszczalne poziony i metandy pomierów w odriesiemu do ochrony odbiomników radiowych, z wyłątzeniem stalutowianych w tych pojazdachy/łodziach/urządzeniach lub w pojazdachy/ lodzłach/urządzeniach znajdujących się w pobliżu.

- EN 61000-6-1:2007 Kompatybilność elektromagnetyczna (EMC) - Częst 6-1: Normy ogólne

- Odporność w środowelskich mieszkalnych, handlowych i leśku uprzemysłownionych,

oraz spełnia wymiagania:

Deklaracja zgodności traci swoją ważności w przypadku zmiany lub modyfikacji produktu.

Dokumuntaria techniczna speciuin ria u viuizibin firmei NAC sp. z p. n.

a osoba upoważnioną do jej dysponowaniem jest Piotr Gajos.

Gdynia, 31 sieronia 2012

invice, data

andai

tovie, nažaška, žusicka

Zdjęcia i opisy powyższej instrukcji są własnością firmy NAC. Zgodnie z Dz. U. 94 Nr 24 poz. 83, sprost: Dz. U. 94 Nr 43 poz. 170, kopiowanie, przetwarzanie i rozpowszechnianie tych materiałów w całości lub w części bez zgody firmy NAC jest zabronione i stanowi naruszenie praw autorskich.

Drogi Kliencie.

W przypadku problemu, jeśli nie znajdziesz jego rozwiązania w Instrukcji Obsługł.

zanim podejmiesz kroki reklamacyjne, skontaktuj się

z Centralnym Serwisem pod numerem telefonu

[phone]

[phone]

lub emailem

[e-mail]

pozwoli to zaoszczędzić wiele Twojego cennego czasu i niepotrzebnego stresu.

NEW AMERICAN CONCEPT

SPRZET OGRODNICZY

Instrukcja Obsługi

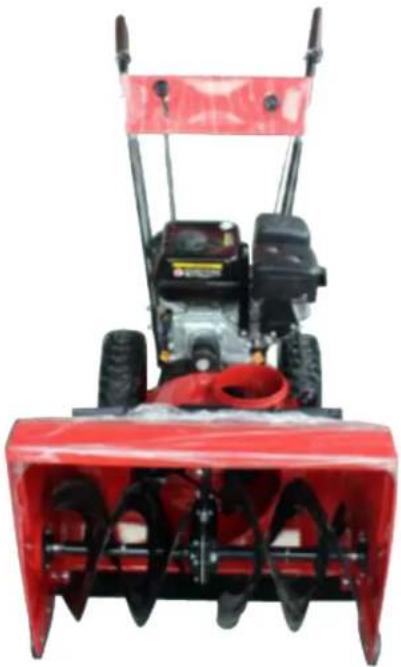

Odśnieżarka spalinowa z napędem

Model	KC621S-F
Typ silnika	Czterosuwowy gómozaworowy
Pojemność skokowa silnika	196 cm3
Maksymalna moc silnika	6,5 KM
Paliwo	Bezyna bezolowlowa
Pojemność zbtornika paliwa	3,6 L
Pojemność miski olejowej	0,6 L
Prędkość obrotowa	3800 obr/min
Maksymalna szerokość robocza	53cm
Maksymalna wysokość robocza	51 cm
Maksymalna odległość wyrzutu	15 m
Biegi przódtył	5/2
Gwarantowany poztom mocy akustycznej LWA	100 dB (A)
Waga	68 kg
Rok	2012

UWAGA! Urządzenie przeznaczone jest do obsługi terenów przydomowych. Używanie urządzenia do cclów profesjonalnych lub zarobkowych powoduje unieważnienic gwarancji.

Uwaga! Przed przystąpieniem do montażu lub obsługi należy zapoznać się z niniejszą Instrukcją Obsługi.

Centrala

Al. Krakowska 39, 05-090 Raszyn tel. [phone], fax [phone] www.nac.com.pl [e-mail]

Serwis - Magazyny Strobów 2E, 96-100 Skierniewice tel. [phone], fax [phone] www.nac.com.pl [e-mail]

2012 wydanie I

Instrukcja oryginalna

Tekst oznaczony tym znakiem jest szczególnie ważny dla zachowania bezpieczeństwa użytkowania maszyny. W przypadku nie/rozumienia instrukcji, bądź jej części, należy skontaktować się ze sprzedawca wyrobu lub importerem w celu wyjaśnienia wątpliwości.

Spis treści Rozruch silnika .... str. 9

Dane techniczne. . . . . . . . . . . . . . . str.1 Sterowanie odśnieżarką . . . . . . . . . . . . . . str. 11

Spis tresci. str.2 Odsnieżanie. str.12

Znaczenie symboli graficznych .... str. 2 Czyszczenie .... str. 12

Informacje dla użytkowników ..... str. 3 Sruby zrywalne i zabczpieczenia..... str. 12

Obowiązki użytkownika. str. 3 Sworzeń blokady kół. str. 12

Ochrona środowiska. str. 3 Obsluga i regulacja. str. 12

Bezpieczeństwo użytkowania odśnieżarki str. 3 Przechowywanie i konserwacja . . . . . str. 13

Przed rozpoczęciem użytkowania .... str. 4 Transport.... str. 14

Zasady bezpiecznego użytkowania . . . str. 4 Demontaż i kasacja . . . str. 14 Obsługa i przechowywanic . . . str. 5 Ryzyko resztkowe . . . str. 14

Montaż. .... .. str. 6 Occna ryzyka resztkowego .... .. str. 14

Regulacja wysokości płóz ..... str. 8 Tabela przecgładów ..... str. 15

Przygotowanie silnika ..... str. 9 Problemy i ich rozwiązywanie ..... str. 15

Piktogramy ostrzegawcze i oznaczenia sterownicze

1 2 3 4 5 6 7 8

UWAGA UWAGA WIRUJACE ELEMENTY ZACHOWAG SZCZEGOLNA OSTROZNOSC PROD. OZYSOCZEN EM OGEN ETAWI HAŁŻY WIRUJACE SLAWK

1. Uwaga! Niebezpieczeństwo.

2. Uwaga na odrzucane przedmioty.

3. Przeczytać instrukcję obsługi przed użytkowaniem

4. Uwaga: Odrzucane przedmioty. Zachować

dystans od osób postronnych.

1. Zachować hezpieczną odległość osób

postronnych.

1. Uwaga: Trzymać ręce i stopy z dala wirujących

elementów.

1. Należy stosować okularu i nauszniki ochronne.

2. Uwaga: Odlaczyć fajkę od świecy przed

konserwacja i naprawa.

1. Zachowaj bezpieczną odległość od źródeł ognia.

Powyjsze piktogramy mogą być umieszczone na maszynie. Znajomość ich znaczenia pozwoli uniknąć błędów w sterowaniu maszyny, a także uniknąć zagrożeń. Są one jak również? ta instrukcja obsługi - integralną częścią maszyny. W przypadku uszkodzenia, zabrudzenia czy utraty czytelności można dokupić je u importera i ponownie umieścić na maszynie.

NAC Sp. r.e.c. AL. Krakowska 39, 05-090 Raszyn ODŚNIEŻARKA SPALINOWA MODEL: KC621S-F MAKSYMALNA MOC SILNIKA: 6,5 KM SZEROKOŚĆ ROBOCZA: 53 cm WAGA: 68 kg ROK PRODUKCJI: 2012 S/N: www.nac.com.pl CE

Tabliczka znamiancowa umieszczona jest na obudrowie urządzenia informacje zawarte w tej tabliczone są niezbędne dla ustalenia odpowiednich części zamiennych i czynności abżagowych

Tabela przeglądów

Użytkownik jest odpowiedzialny za przeglady zawarte w tabeli.

Uwaga! W silnikach górnó zaworowych, po każdym sezonie należy sprawdzić luzy zaworowe, które powinny wynosić: zawór wydechowy - 0,15 mm; zawór ssący 0,1 mm. Jeżeli wartości zmierzone odbiegają od podanych powyżej, należy przeprowadzić regulację. Regulację tę należy zlecić przeszkolonemu pracownikowi punktu serwisowego

	Przedkażdymużyciem	Pierwsze 2godziny	Co 5godzin	Co 25godzin	Przedkażdymsezonem	Przedodstawieniemdoprzechowania
Kontrola poziom u oleju w silniku	V		V		V
Wymiana oleju w silniku		V		V	V
Kontrola i dokręcenie wszystkichśrub i nakrętek	V				V
Kontrola świecy zapłonowej				V	V
Kontrola paliwa	V
Spuszczenie paliwa						V
Kontrola i regulacja linek		V		V	V
Smarowanie łańuchów napędówizębatek				V	V

Uwaga! Okresowy przegląd, przeprowadzony przez autoryzowany punkt serwisowy raz w roku, zapewni dobry stan techniczny odkurzacza w następnym sczonie.

Typowe problemy i ich rozwiązywanie

Problem	Możetwa przyzona	Rozwizszenio
Silnik uruchania się ztrudnością	Wadłwa świcea zapłonowa	Wymienić świcea zapłonow
	Wocą lub brud w systemo paliwowym	Opróżnić gaznik ze pomoca ąruby złewu palwa i uzuponić świcea mioszanka
Silnik pracuje nierowno zaporzami lub nie na mocy	Zapachany przowód paliwowy lub gaznik lub niewświatę otyna	Wyczyść przowód paliwowy, sprawdzić podawania palwa, dolać świzeja otyna
	Wocą lub brud w systeme paliwowym	Opróżnić gaznik ze pomoca ąruby złewu palwa i uzuponić otyna
Silnik gaśnie	Silnik pracuje związonym sssaniem	Wyjacz issanie
	Zalany gaznik olejem po przechyleniu odsniczarki na bok	Oczysić gaznik z oleju
Silnik cyni	Tumik zalany olejem po przechyleniu odnieczarki na bok	Wypalić olej na pracującym silniku
Nacmierno wibracje	Poluzowane mocowanie podzespolów, uszkodzony napęd	Nałychmiast zakrymac silnik i adjąć fajkę świlecy zapłonowej. Dokrećić wszystkie snubyl i dokonać innych właściwych napraw. Jeśli wibracja nie znika powierzyć naprawę autoryzwaniem u punktowi sorwisowomu.
Nie działa napęd kol	Pas napędowy poluzowany lub uszkodzony	Wymienić pas napędowy kol
	Nowiaśowe ustawionie linki sterowania napędom kol	Dokonać odpowiedniej regulacji
	Zużyte lub uszkodzone kein cieme	Wymienić kiloło cieme
	Zervane zawleczki zabezpieczalicc	Wymienić zawleczki
Odénieszka nie wyrzuca śniegu	Pas napędowy wimika poluzowany lub uszkodzony	Wymienić pas napędowy wimika
	Nieprawaldowe ostarwienie linki kontoli wynika	Ustawili linkę kontoliwimika
	Zapachany komin wyblowy	Nałychmiast zakrymac silnik i wyjąć kluczyk zapłonu. Wyczyść ostąte wyblu śniegu, komin wyłotowy i obudzową wimika.
	Obcy przedmiotaci zabsłokował wimik	Zatrzymac silnik nałychmiast i wyjąć kluczyk zapłonu. Usunąć przyczne zalickowania wimika.
	Zervane śruby zabezpieczające wimik	Wymienić śruby

Dopuszczalny czas nieprzerwanej pracy nie powinien przekraczać 3 godzin.

w gaźniku i przewodach paliwowych benzynę.

Wymianę oleju przeprowadzać wyłącznie gdy silnik jest nagrzany.

Po wykręceniu świecy zapłonowej wpuść przez otwór świecy kilka mililitrów czystego oleju silnikowego. Następnie należy przykryć otwór szmałką i pociągnąć linkę rozrusznika dwa-trzy razy. Następnie wkręć świecę zapłonową i podłączyć fajkę świecy.

Dokładnie wyczyścić odśnieżarkę.

Nasmarować prowadnice wyrzutnika śniegu i ślimak sterowania wyrzutem.

Upewnić się, czy wszystkie śruby nakrętki i wkręty są dokręcone. Sprawdzić wszystkie części ruchome pod względem uszkodzeń, pęknięć i zużycia. Jeśli jest to koniczne, należy wymicnić wadłwe części. Nie polakircowane powierzchnic odśnicżarki, takie jak wylot śniegu, wirnik i napęd kół, należy pokryć środkiem antykorozyjnym.

Jeśli jest to możliwe, najlepiej przechowywać odśnieżarkę w osobnym, dobrze wentylowanym pomieszczeniu.

Jeśli maszyna będzie przechowywana na dworze, należy coś pod nią podłożyć, żeby żadna jej część nie dotykała gruntu.

Nalczy przykryć odśnicżarkę materiałem, który nie zatrzymuje wilgoci.

Uwaga! Przegląd, przeprowadzony przez autoryzowany punkt serwisowy raz w roku, zapewną dobry stan techniczny odśnieżarki przy odśnieżaniu w następnym sezonie.

Transport

Nie wymaga żadnych zabiegów przed transportem. Nie należy jedynie przechylac odśnieżarki na boki, gdyż może to doprowadzić do wylania się oleju silnikowego - poza układ smarowania.

Demontaż i kasacja

Każde urządzenie ma określony czas technicznego życia. Po tym okresie urządzenie nie nadaje się do dalszej eksploatacji. W okr czas należy zdemontować urządzenie oddzielając części z tworzywa sztucznego od części metalowych i przekazać je do właściwych punktów skupu lub powicryży wykonanic tcj operacji punktowi serwisowemu.

Ryzyko resztkowe

Pomimo tego, że producent odśnieżarki ponosi odpowiedzialność za jej konstrukcję eliminująca niebezpieczeństwo, pewne elementy ryzyka podczas pracy są nie do uniknięcia. Ryzyko resztkowe wynika z blędnego zachowania obshugującego urządzenie

Największe niebezpieczństwo występuje przy wykonywaniu następujących zabronionych czynności: użytkowania odśnicżarki przez dzieci

używania odśnicżarki do innych celów, niż opisane w instrukejki obsługi odśnicżanie, gdy inne osoby, a w szczególności dzieci lub zwierzęta znajdują się w pobliżu

używanie odśnieżarki przez osoby nie zapoznane z instrukcją obsługi

używanie odśnieżarki bez właściwej, zabezpieczającej obsługującego odzieży i obuwia chroniącego stopy

używanie odśnieżarki z uszkodzonymi osłonami lub obudową, oraz bez właściwie zamontowanych urządzeń zabezpieczających np..wyrzutnika śniegu.

Ocena ryzyka resztkowego

Przy przestrzeganiu zaleceń podanych w instrukcji obsługi zagrożenie resztkowe przy użytkowaniu odśnieżarki może być wyeliminowane

Istnicje ryzyko w przypadku nic dostosowania się do powyższych zaleceń.

W celu zdemontowania odśnicżarki, przed jej kasacją, najlepiej zgłosić się do autoryzowancego punktu serwisowego, gdzie demontaż zostanie przeprowadzony przez fachowców.

Po oddzieleniu części metalowych od plastikowych należy przekazać te części do składnie zajmujących się skupem w/w materiałów.

Zaleca się pozostawienie oryginalnego opakowania w celu ulatwienia transportu w okresie trwania gwarancji.

⚠ Informacje dla użytkowników

Niniejsza instrukcja obsługi sporządzona jest dla osób, posiadających podstawową wiedzę o urządzeniach mechanicznych. Dlatego kolejne punkty procedur mogą być opisane niebyt szczegółowo. W przypadku niezrozumienia tekstu instrukcji należy skontaktować się z pracownikiem serwisu lub ze sprzedawcą celem wyjaśnienia wątpliwości. Maszyna będzie pracowała bez zastrzeżeń i z dużą skutecznością, jeśli operator pozna budowę maszyny i zrozumie, na jakich zasadach ona działa. Przed rozpoczęciem użytkowania odsnieżarki należy zapoznać się z niniejszą instrukcją obsługi oraz z zasadami bezpieczeństwa oraz porównać rysunki ze swoją odsnieżarką, żeby zapoznać się z lokalizacją różnych mechanizmów sterowania i regulacji. Trzeba zachować instrukcji obsługi, będzie potrzebna w przyszłości.

UWAGA! Nicktórc części oprzętu odśnieżarki mogą być niczamontowane fabrycznic. Do obowiązków właściciela należy wykonanic wszystkich zalceń ninicjszej instrukcji obsługi przy montażu. Przed rozpoczęciem użytkowania właściciel musi}szecgółowo sprawdzić maszynę zgodnic z opiscm zawartym w instrukcji lub udać się do autoryzowanego scrwisu w celu dokonania odpłatnego przecgłądu przygotowującego sprzęt do pracy (patrz karta gwarancyjna).

Obowiązki użytkownika

Dokładnie zapoznać się ze wszystkimi zaleceniami, dotyczącymi bezpieczeństwa i zawsze postępować zgodnie z nimi.

Stosować wszystkie zalecenia, dotyczące montażu i przygotowania do użytkowania.

Dokładnie obejrzeć maszynę.

Nie należy użytkować odśnieżarki bez właściwych osłon, pokryw i innych ochronnych środków bezpieczeństwa.

Dokonywać prawidłowej regulacji maszyny.

Nalczy stosować wyłącznie oryginalne części zamicnne, a obsługę powierzyć autoryzowanemu punktowi serwisowemu.

Dokonywać wszystkich przeglądów okresowych.

Ochrona środowiska

Nie można napełniać zbiornika paliwa do samego końca.

Nalczy oprożniać zbiornik przed przechowywaniem posezonowym.

Używać wyłącznie benzyny bczołowiowej 95.

Dokonywać regularnic obsługi filtra powietrza (jeśli występuje w danym modclu).

Regularnie wymieniać olej

Ustawiać prawidłowo obroty silnika.

Utrzymywać maszynę w dobrym stanie technicznym.

We właściwy sposób pozbywać się zużytcgo oleju silnikowego.

⚠ Bezpieczeństwo użytkowania odśnieżarki

UWAGA! Zasady bezpieczeństwa wymagają obecności operatora przy pracującej odśnieżarce, aby zmniejszyć ryzyko zranienia. Odśnieżarka jest wyposażona w system kontroli obecności operatora. Nie należy próbować pozbyć się go przy jakichkolwiek okolicznościach.

Z uwagi na wysoki hałas, w czasie pracy operator musi używać nauszników ochronnych.

Przygotowanie operatora

Przeczytać staranie niniejszą instrukcje obsługi. Należy szczegółowo zapoznać się z zasadami działania wszystkich układów sterowania pracy i ruchu odśnieżarki, a także 7 zasadami właściwego użytkowania. Należy nauczyć się zatrzymywać odśnieżarkę.

Nic pozwalać dzieciom użytkować odśnicżarki. Nic wolno użytkować odśnicżarki również osobom dorosłym bez specjalnego przygotowania.

Nic pozwalać osobom postronnym, a szczególnie malym dzieciom i zwierzętom przebywać w pobliżu miejsca pracy.

Zachować ostrożność, żeby uniknąć pośliżnięć i upadków, szczególnie przy poruszaniu się do tyłu.

Przed rozpoczęciem użytkowania

Nie należy przystępować do odśnieżania, jeśli miejsce pracy nie jest odpowiednio przygotowane, nie są usunięte wycieraczki, sanki, deski, przewody i inne przedmiot, które mogą zostać przejechane przez odśnieżarkę, a następnie ją uszkodzić.

Przed uruchomieniem silnika wszystkie sprzęgła powinny być wyłączone.

Operator przy użytkowaniu sprzętu powinien być ubrany w odpowiedni zimowy strój roboczy i obuwie z przeciwsłizgowymi podeszwami.

Paliwo jest łatwopalne a jego opary są wybuchowe, zachować ostrożność przy tankowaniu. Paliwo nalczy przecchowywać w pojemniku na benzynę (kanistrze).

Nigdy nic można odkręcać korka wlewu paliwa i nic wlewać paliwa do zbiornika przy pracującym lub gorącym silniku.

Tankować należy na zewnątrz nigdy wewnątrz pomieszczenia, zachowując szczególna ostrożność. Dokładnic zakręcać korek zbiornika paliwa . Wycierać nawet najmniejsze ilości rozłancego paliwa. Nie można przechowywać paliwa i odśnicżarki w zaliwcm w zbiorniku wcwnątrz budynku, gdzie opary benzyny mogą się zetknąć z otwartym ogniem lub iskrami.

Przed każdym użytkowaniem należy sprawdzać stan przewodów paliwowych. Pod wpływem ciepla silnika lub słońca paliwo powiększa swoją objętość.

Należy korzystać tylko z przedłużaczy i sprzętu elektrycznego, zalecanych przez producenta dla wszystkich modeli z elektrycznym rozruchem.

Dostosować prawidłowo poziom wirnika względem gruntu przy odśnieżaniu powierzchni, pokrytych żwirem lub drobnymi kamykami.

Nigdy nie próbować przeprowadzać jakichkolwiek regulacji, kiedy silnik pracuje (oprócz szczególnych przypadków, opisanych w niniejszej instrukcji obsługi).

Zawsze nalczy zakładać okulary lub ostonę ochronną na twarz podczas pracy lub przy przeprowadzaniu regulacji i napraw, żeby ochronić oczy przed przedmiotami, które mogą być odrzucone przez wirnik odśnieżarki.

Zasady bezpiecznego użytkowania

Nie wolno użytkować maszyny, jeśli bierzemy leki, które powodują senność lub wpływają w inny sposób na zdolność operatora do bezpiecznej obsługi sprzętu.

Nie używać odśnieżarki, jeśli nie czujesz się zdolnym do pracy, np. jesteś osłabiony.

Nic można trzymać rąk i nóg zbyt blisko obracających się części lub pod nimi. Za każdym razem należy wyczyść otwór wylotowy odśnieżarki.

Zachować szczególną ostrożność przy pracach na powierzchniach pokrytych żwirem lub podczas przeprowadzania po nich odśnieżarki oraz na ścieżkach i podjazdach. Bądź w stanie gotowości ze względu na ukryte niebezpieczeństwo.

Po uderzeniu w jakiekołwiek przedmioty, należy zatrzymać silnik i odłączyć przewód świecy zapłonowej, żeby zapobice przypadkowemu uruchomieniu. Należy dokładnie obejrzeć odśnieżarkę w miejscu uszkodzenia i dopiero po usunięciu usterek można ponownie uruchomić silnik i konłynuować pracę.

Jeśli odśnieżarka zacznie intensywynie wibrować, należy zatrzymać silnik spulinowy i natychmiast sprawdzić przyczynyne. Najczęściej wibracje są ostrzeżenicm przed poważniejszymi uszkodzeniami. Należy zatrzymać silnik za każdym razem, kiedy odchodzimy od maszyny, kiedy ją czyściny powierzchnie wirnika lub otówylotowy, kiedy przeprowadzamy jakiekolwiek naprawy, regulacje czy przegłady.

Przy czyszczeniu, naprawach, przeglądach należy upewnić się, że wirnik i wszystkie ruchome części zatrzymała się. Żęby zapobiec przypadkowemu uruchomicien, należy odlączyć przewód świecy zapionowej i umicścić go w położeniu, w którym byłoby nicmożliwe zctzkniecie ze świecą zapionową. Nalęży stosować wszystkie możliwe środki ostrożności, jeśli zostawiamy odśniczarkę bez opicki. Odlączyć wirnik, zatrzymać silnik i wyjąć kluczyk zapłonu.

Nie wolno zostawiać pracującego silnika wewnątrz pomieszczenia, oprócz przypadków uruchomienia silnika dla wprowadzenia odśnieżarki do środka pomieszczenia oraz wyprowadzenia na zewnątrz. Drzwi wejściowe powinny być wtedy otwarte; spaliny są bardzo niebezpieczne dla

Po każdym użytkowaniu

Sprawdzić po każdym użytkowaniu, czy nie są poluzowane lub uszkodzone jakiekolwiek części.

Dokręć wszystkie połuzowane śruby i nakrętki.

Sprawdź i oczyść wirnik.

Sprawdzić czy śruby zabezpieczające nie są ścięte.

Sprawdź, czy manetki sterujące właściwie funkcjonują.

Zużyte lub uszkodzone części należy natychmiast wymienić.

Wszystkie ustawicnia w Rozdziale Obsługa i regulacja powinny być sprawdzane co najmniej raz na sczon.

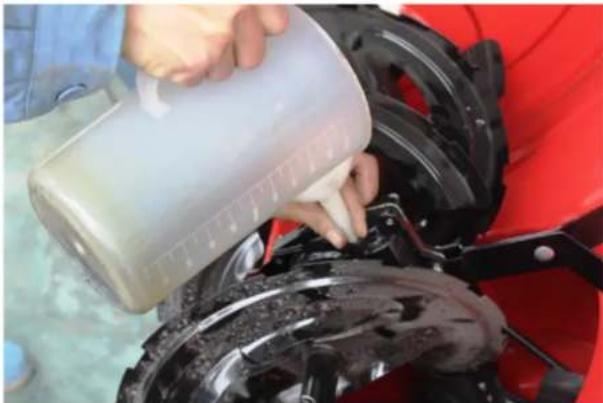

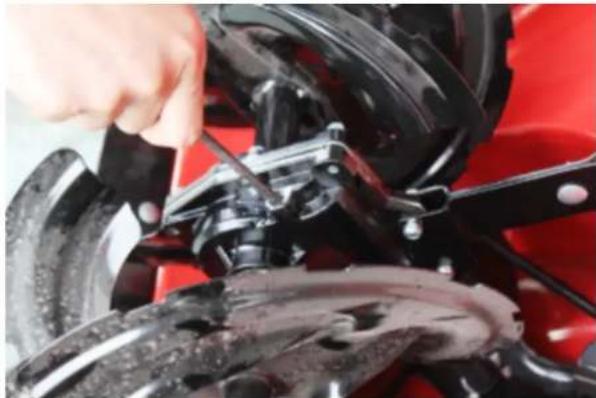

Wymiana oleju

Pierwszy olcj nalcży wymienić po 2 h użytkowania, a następnie po każdych 25 h lub co najmniej raz w sczonie. Wymianę nalcży przeprowadzać gdy silnik jest gorący.

Zaraz po zatrzymaniu silnika olej jest gorący. Przed opróżnieniem oleju, należy chwilę poczekać aż silnik trochę ostygnic.

Odkręć korek wlewu oleju i wyjmij bagnet pomiarowy. Olej opróżnia się przez otwór wylewowy porzez przechylenie do specjalnego pojemnika.

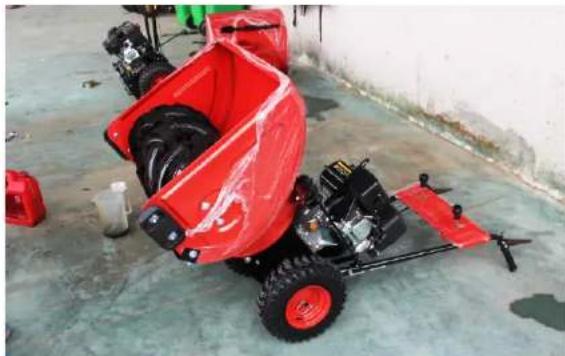

Zakręć spust oleju i wlej 0,6 L zalecanego oleju, patrz dział Przygotowanie silnika.

Max Min

Uwaga! Odśnieżarka wyposażona jest w czujnik oleju. , który nie pozwoli uruchomić odśnieżarki z nieprawidłowym poziomem oleju.

Zalecane oleje w okresie zimowym : SAE 10W,SAE 5W-30 , SAE 0W-30 Zalecane oleje w okresie letnim : SAE30

Obsługa świecy zapłonowej

Swiece zapłonowa należy wymieniać (na identyczna lub jej odpowiednik)na początku każdego sczontu lub po 100 godzinach użytkowania. Oryginalna świeca zapłonowa to NHSP F7RTC, TORCH F7RTC Jest możliwość zastosowania zamiennika CHAMPION - RN4C, DENSO W22ESR-U Przerwa między elektrodami należy ustawić na 0,7-0,8 mm za pomocą szczelinomierza listkowego. Wrazie jakichkolwiek problemów podczas wymiany lub doboru odpowiedniej świccy Skontaktuj się z CentrumSerwisowem NAC

Regulacja linek sterowania wirnika i napedu kół

Podczas użytkowania odśnieżarki linki mogą rozciągnąć się lub kurczyć. Należy je wtedy sprawdzić i właściwie wyregulować. Linki te nie mogą być zbyt luźne.

Rys. 10

1 - Nakrętka kontrująca

2 - Sciągacz (śruba rzymska)

3 - Linka

Pas napędowy kół

Pas napędowy kół ma stałe napreżecnie i nie wymaga regulacji. Jeśli pas zaczyna ślizgać się, należy go wymienić na nowy lub sprawdzić rolkę napinacza czy działa prawidłowo.

Wymiana pasów napędowych.

Pasy napędowe są specjalnej konstrukcji i muszą być wymienione na identyczne oryginalne pasy, dostępne w najbliższym autoryzowanym punkcie serwisowym

Przechowywanie i konserwacja odśnieżarki

Ostrzeżenie! Nigdy nie należy opróżniać zbiornika paliwa wewnątrz budynku, blisko źródeł ognia lub żaru. Opary benzyny mogą wybuchnąć i spowodować pożar.

Opróżniać zbiornik paliwa lub zamknij zawór paliwa, a następnie uruchomic silnik i pozwolić mu wypalić pozostałą

odśnieżarki.

Osłone wylotu śniegu należy ustawić tak, żeby śnieg był wyrzucany z wiatrem.

Dla normalnego użytkowania należy ustawić płózy tak, żeby listwa dolna przykręcona od spodu wirmika znajdowala się ok.3 mm powyżej płóz. Ustawienia płóz należy korygować z uwagi na nierówności odśnieżanego podłoża.

Maszyna nie powinna odrzucać kamieni i żwiru. Przy odśnieżaniu terenu, posypanego żwirem, kamykami itd. należy ploży ustawić 2,5 - 6,0 mm poniżej dolnej części obudowy wimika (listwy dolnej).

Pozwól silnikowi popracować kilka minut po skończeniu odśnieżania, żeby zapobiec nagromadzeniu lodu na powierzchni wirmika.

Po każdym użytkowaniu odśnicżarkę należy wyczyścić.

Nalczy usunąć lód, śnieg i brud z całej maszyny. Sól i inne chemiczne środki nalczy zmyć wodą i wytrzce do sucha.

Czyszczenie obudowy wirnika

OSTRZEZENIE! Zawsze przy czyszczeniu obudowy wirnika należy postępować zgodnie z poniższymi zaleceniami.

Zatrzymaj odśnieżarkę

Wyłącz silnik

Odlącz fajkę świecy zapłonowej

Do czyszczenia gardzieli wyrzutnika śniegu i wirmika użyj narzędzia stanowiącego wyposażenie odśnieżarki (Rys.1 Pkt.21) bądź np. drewnianego kija.

Sruby zrywalne i zabezpieczenia odśnieżarki

Sruby odśnieżające są zamocowane do wału wirnika odśnieżającego specjalnymi ścinanymi śrubami bezpiecznikowymi (Rys. 1, Pkt. 16). Śruby bezpiecznikowe zostają ścięte w przypadku zablokowania się przedmiotu w obudowie wirnika odśnieżającego, chroniąc w ten sposób maszynę przed uszkodzeniem.

Również napęd posiada zabezpieczenia w postaci zawleczek zrywalnych.. Elementy te są bezpiecznikami i nie podlegają gwarancji. W przypadku ich zerwania natychmiast należy wymienić je na oryginalne pod grozbą utraty gwarancji. Nie należy stosować twardszych śrub, gdyż wówczas zabezpieczenie nie zadziała, co może doprowadzić do uszkodzenia odśnieżarki. Elementy te nie gwarantują pełnej ochrony przed uszkodzeniami, a jedynie są jednym ze środków zapobiegawczych.

Zalccamy ścisłe stosowanie się do instrukcji obsługi i rozważną pracę odśniczarką.

Użycie sworznia blokady kół (jeżeli występuje)

Uwaga! Nic nalczy zdcjmować lewcgo koła odśnieżarki. Jeśli zajdzie taka konicczność, nalczy zrobić to bardzo ostrożnie gdyż istnieje ryzyko przesunięcia się osi pędnej odśnieżarki a tym samym spowoduje wysunięcie klinów wewnątrz urządzenia unieruchamiając naped odśnieżarki.

Prawe koło jest zamocowane za pomocą sworznia zatrzaskowego - zawleczki (Rys. 1.a). Maszyna jest wysyłana ze sworzniem zatrzaskowym wsuniętym w otwór w kole w położeniu zablokowanym - bliżej silnika.

W celu zapewnienia łatwego manewrowania w warunkach niewielkiego zaśnieżenia bądź transportu przełożyć sworzeń zatrzaskowy w położenie odblokowane - poza osią koła.

Odłączyć sworzeń zatrzaskowy od położenia zablokowancego koła. Wsunąć sworzeń zatrzaskowy tylko przez otwór niezablokowanej osi - poza osią koła.

Urządzenie posiada teraz napęd na jedno koło.

Obsluga

Przed uruchomicniem zapoznaj się z obshugą odśnieżarki, żeby utrzymać maszynę w dobrym stanie technicznym.

OSTRZEZENIE! Przed obsługą, naprawami, ustawicniami i regulacją (oprócz gaźnika) należy odłączyć fajkę świccy zapłonowej.

Ogólne zalecenia.

Gwarancją nie są objęte uszkodzenia i usterki, które powstały w rezultacie nadużyć lub niedhalstwa operatora. Żeby uzyskać całkowity zakres gwarancji, operator powinien obsługiwać odśnieżarkę w sposób, opisany w niniejszej Instrukcji obsługi.

Dla prawidłowej pracy odśnieżarki niektóre regulacje powinny być przeprowadzane okresowo.

zdrowia (zawierają tlenek węgla, bezzapachowy i trujący gaz).

Nie można usuwać śniegu, poruszając się w poprzek pochylej powierzchni. Należy zachować szczególną ostrożność przy zmianach kierunku ruchu na pochyłościach. Nie próbować odśnieżać na zbyt stromych powierzchniach.

Nie należy użytkować odśnieżarki bez właściwych osłon, pokryw i innych ochronnych środków bezpieczeństwa. Nigdy nie odśnieżać zbyt blisko elementów budowli ze szkła, samochodów, klatek schodowych, śmietników i innych obiektów bez ustawienia właściwego kąta wyrzutu śniegu. Nie dopuszczać dzieci i zwierząt blisko miejsca pracy.

Nie można przekraczać możliwości maszyny, próbując usuwać śnieg zbyt szybko.

Nic można odśnicząć śliskich powierzchni ze zbyt wysokimi prędkościami, przecznaczonymi do transportu. Kiedy poruszamy się do tvłu, nalczy patrzeć w stronę ruchu odśnicżarki i zachować szczególna ostrożność.

Nigdy nie można kierować otworu wylotowego na osoby, znajdujące się w pobliżu oraz nie można pozwolić nikomu przebywać przed odśnicżarką.

Należy odlącać wirnik przy transporcie odśnieżarki lub kiedy jej nie używamy.

Nigdy nie należy pracować w warunkach ograniczonej widoczności i braku oświetlenia. Upewnić się, że twardo stoimy na ziemi, trzymając mocno oburącz uchwyty, poruszać się wolnym pewnym krokiem, nie biegnąc.

Nie można przeceniać swoich sił. Cały czas należy przyjmować pewną stabilną pozycję, zachowując równowage.

Zachować ostrożność przy odśnieżaniu pochyłych powierzchni. Maksymalny pochyl pracującej odśnieżarki wynosi 15 stopni. Większe pochylenie doprowadzi do uszkodzenia silnika z winy użytkownika.

Odśnieżarka służy do usuwania śniegu na chodnikach, alejkach, podjazdach i innych powierzchniach poziomych.

Nie należy próbować odśnieżać na pochyłych powierzchniach oraz na powierzchniach, znajdujących się powyżej poziomu gruntu, takich jak dachy domów, dachy garaży, ganków i innych podobnych konstrukcjach.

Obsługa i przechowywanie

Od czasu do czasu należy sprawdzać, czy wszystkie śruby i nakrętki są dokręcone, żeby mieć pewność, że stan techniczny odśnieżarki pozwala na bezpieczne jej użytkowanie.

Zawsze należy stosować zalecenia niniejszej instrukeji obsługi dotyczące szczegółów przechowywania odśnieżarki przez dłuższy czas.

Silnik powinien popracować kilka minut po skończeniu odśniczania, żeby zapobice nagromadzeniu lodu na powierzchni wirnika.

Nie można przechowywać odśnieżarki z paliwem w zbiorniku wewnątrz budynku, gdzie są źródła ciepła i ognia, takie jak gorąca woda, grzejniki, suszarki do ubrań i temu podobne. Należy pozwolić silnikowi ostygnąć przed zaprowadzeniem sprzętu do pomieszczenia.

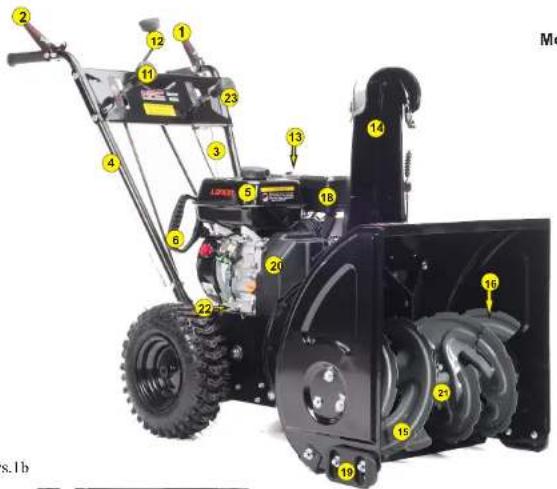

2 12 1 11 23 3 13 14 5 18 6 20 22 19 16 21 16 s.1b

Rys.1

1 - Dźwignia załączania napędu 14 - Rynna wyrzutnika śniegu
2 - Dźwignia załączania wirnika 15 - Wirmik
3 - Linka załączania napędu z regulacją 16 - Śruby zabezpieczające, zrywalne
4 - Linka załączenia wirnika z regulacją 17 - Zawleczki zabezpieczające, zrywalne
5 - Zbiornik paliwa Pb95
6 - Uchwyt linki rozrusznika
7 - Włącznik/Wyłącznik ON/OFF
8 - Czujnik poziomu olcju
9 - Wlew oleju silnikowego
10 - Spust oleju silnikowego
11 - Dźwignia zmiany biegów
12 - Dźwignia regulacji wyrzutu śnicgu
13 - Filtr powietrza (jeżeli występuję)
18 - Tłumik
19 - Ploza regulacji wysokości pracy
20 - Pokrywa pasów klinowych
21 - Przekładnia kątowa
22 - Korck spustowy oleju

23 - Dźwignia regulacji odległości wyrzutu śniegu

Sterowanie odśnicżarką

1 - Dźwignia zmiany biegów
2 - Dźwignia załączania wirnika
3 - Dźwignia załączania napędu
4 - Dźwignia regulacji wyrzulnika śniegu
5 - Dzwignia regulacji odległości wyrzutu

Sterowanie pracą odśnicżarki polega na:

wyborze prawidłowego bicgu (prędkości jazdy), dokonuje się go dźwignia 1

uruchomieniu pracy wirnika poprzez wciśnięcie dźwigni 2

uruchomieniu napędu jazdy poprzez wciśnięcie dźwigni 3

kierowanie wyrzutnikiem 4

Uwaga! Odśniczać należy tylko na maksymalnych obrotach silnika (symbol zajęca).

Uwaga! Zatrzymanie wirmika bądź zatrzymanie odśnieżarki następuje po zwolnieniu odpowiedniej dźwigni

Poruszanie się do przodu i do tyłu

Żcby zmicnić szybkość poruszania się, nalczy najpierw zwolnić dźwignię napędu jazdy, a następnie dźwignią

zmiany biegów (dźwignia znajduje się pomiędzy rękojeściami i jest zakończona gałką Rys.11,pkt 1) ustawić żądaną prędkość i weisnąć manetkę jazdy.

Szybkość poruszania się nalczy dostosować do rodzaju śnicgu.

Wybierz stosowną szybkość, ustawiając dźwignie biegów (Rys. 11Pkt. 1) w odpowiednią pozycje.

Bieg 1 - mokry, twardy, zleżały lub głęboki śnieg

Bieg 2 - ciężko/średnie warunki

Bieg 3 - w średnich warunkach

Bieg 4 -suchy, Ickki o niewielkiej głębokości, dojazdowy

Bieg 5 - TYLKO dojazdowy

Uwaga! Zły dobór prędkości do panujących warunków odśnieżania może doprowadzić do mechanicznego uszkodzenia elementów odśnieżarki lub zerwania śrub zabezpieczających.

Żcby poruszać się do przodu, należy nacisnąć manetkę napędu jazdy trzymając mocno oburącz uchwyty sterownicze, odśnieżarka zacznie poruszać się do przodu. Sterowanie polega na naciśnięciu manetki i trzymaniu jej podczas jazdy, zwolniemiu dla zatrzymania. Nie wolno dodatkowo pchać odśnieżarki. Żcby poruszać się do tyły, należy zwolnić manetkę napędu jazdy.

Dźwignie zmiany biegów ustawić na pierwszym lub drugim biegu cołania R1 lub R2.

Weisnąć manctkę napędu jazdy.

Uwaga! Nie wolno zmieniać biegów podczas jazdy.

Odśnieżanie

Wirnik zaczyna obracać się po naciśnięciu dźwigni uruchamiania wirnika.

Aby zatrzymać odśnieżanie, należy zwolnić dźwignię kontroli wirnika.

Ostrzeżenie! Przy odśnicżaniu istnicje niebezpieczeństwo wyrzucania przedmiotów, co może doprowadzić do poważnych obrażeń i zranienia operatora. Żcby uchronić oczy, nalczy zawsze przy odśnicżaniu zakładać okulary lub maskę ochronną. Zalccane standardowe okulary ochronne lub ekran ochronny.

Rady, dotyczące odśnieżania

Silnik jest zaprojektowany tak, żeby mieć największą moc przy maksymalnym włączeniu manetki gazu. Przy mokrym, zamarzniętym i sprasowanym śniegu należy zmniejszyć prędkość ruchu. Jeśli koła ślizgają się należy zmniejszyć prędkość ruchu lub założyć łańcuchy.

Najlepiej odśnieżać, kiedy śnieg jest świeży, bezpośrednio po opadach lub w ich trakcie.

Żeby dokładnie usuwać śnieg, należy kolejnym przejściem objać resztki śniegu pozostałe po poprzednim przejściu

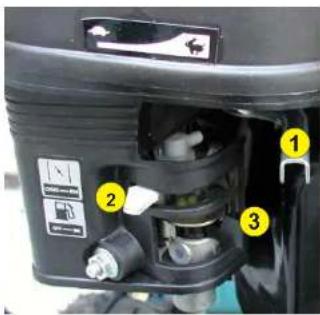

(Choke - ssanie włączone / Run - ssanie wyłączone)

3 - Zawór paliwa

(OFF - zamknięty / ON - otwarty)

otworzyć zawór paliwa

włączyć urządzenie rozruchowe (ssanie) - przesunąć dźwignię 2 do pozycji Choke

w wersjach gdzie występuje dodatkowa pompka ssania należy pamiętać, iż zabronione jest naciskanie pompki przy dodatnich temperaturach

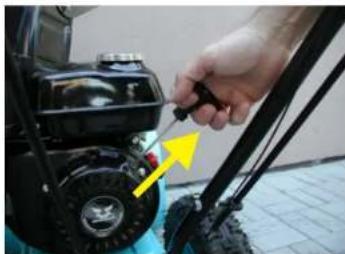

uchwycić rękojeść rozrusznika, naprężyć, a następnie pociągnąć energicznie linkę rozrusznika

Uwaga! Nie wyciągaj linki do końca. Przytrzymać linkę delikatnie naciągnięta przy jej zwijaniu się, jeśli silnik nie uruchamia się po 5 lub 6 pociągnięciach trzeba sprawdzić czy świeca nie jest zalana paliwem, ewentualnie zapoznać się z rozdziałem „Typowe problemy i ich rozwiązanie”

kiedy silnik uruchomi się, ustawić ssanic w pozycji 1/2

kiedy silnik zacznie pracować równo, trzeba wyłączyć ssanic.

Uwaga! Przy temperaturze poniżej -18" pozwól silnikowi rozgrzać się przez kilka minut zanim rozpoczniesz odśnieżanie.

Uwaga! Odśnieżać należy na maksymalnych obrotach silnika.

Uruchamianie gorącego silnika

Jeśli silnik niedawno pracował i jest jeszcze ciepły, nie należy włączać ssania. Jeśli silnik nie uruchamia się, należy postępować tak, jak przy uruchomieniu zimnego silnika.

Zatrzymywanie silnika

Żeby zatrzymać silnik, należy zwolnić manetkę gazu i przekręcić włącznik zapłonu w pozycję OFF

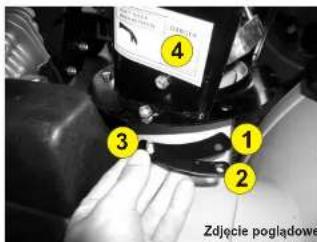

Montaż wyrzutnika śniegu

Wyrzutnik śniegu należy założyć na otwór wylotowy z odśnieżarki. Do przykręcenia wyrzutnika potrzebne będą 3 blaszane podkładki (1) i 3 podkładki dystansowe (2) oraz 6 śrub z nakrętkami.

Montaż należy przeprowadzić zgodnie z rysunkiem poniżej.

Po przykręceniu pary podkładek operację tę trzeba powtórzyć dla dwóch pozostałych par na kołnierzu wyrzutnika śniegu.

4 3 1 2 Zdjęcie poglądowe

Rys. 2

1 - Podkładka dystansowa

2 - Podkładka mocująca

3 - Šruba, podkładka, nakrętka

4 - Wyrzutnik

Montaż uchwytu

Śruby i nakładki potrzebne do zamocowanie rękijeści są wkręcone w korpus odśnieżarki. Należy je wykręcić, umieścić rękijeść we właściwym miejscu tak, aby otwory rękijeści i korpusu się zgrały.

Śruby i nakładki wkręcić dokładnie w te same otwory z których zostały wykręcone, ale poprzez rękojeści. Należy je mocno dokręcić.

W ten sposób zamocowaliśmy rękojeść odśnicżarki.

Pomiędzy uchwyty górne należy włożyć dźwignię zmiany biegów. W tym celu należy:

nasadzić na dźwignię listwę tak, aby cyfry oznaczające biegi były widoczne z pozycji operatora.

przykręcić oba końca listwy do rękojeści

przykręcić dźwignię zmiany biegów za pomocą 2 śrub do elementu wystającego z obudowy poniżej silnika.

Montaż mechanizmu obrotowego wyrzutnika

Rys. 4 1 - Wyrzutnik śniegu 2 - Korba

W celu obrotu wyrzutnika z pozycji operatora, należy zamontować korbę zakończoną drucianym slimakiem.

Uwaga! Ślimak nalczy przed montażem posmarować dowolnym smarcm zmniejszającym tarcic.

W otwór przy kominku wyrzutowym należy włożyć końcówkę korby i zabezpieczyć ją spinką przed wysuwaniem.

Rys. 5 1 - Dźwignia regulacji wyrzutu śniegu - korba

Śrubę podtrzymująca korbę wkręcamy w rękojeść.

Korba powinna się znajdować w zasięgu lewej ręki operatora.

Kontrola ciśnienia w oponach

Ciśnienie powietrza w oponach powinno mieścić się w zakresie 1-1,4 bara (14,5 - 20 PSI)

Regulacja wysokości płóz

Po obu stronach osłony wimika, od zewnętrznej strony znajdują się ploży regulujące wysokość pracy odśnieżarki. W zależności od potrzeb (rodzaju podłoża) można tak dostosować wysokość odśnieżarki, by bez przeszkód odśnieżać nawet alejki wysypane żwirem, a maszyna nie odrzucała kamieni i żwiru.

Przygotowanie silnika

Co należy zrobić przed uruchomieniem silnika.

Przed obsługą lub pierwszym uruchomieniem silnika należy zapoznać się z budową odśnieżarki, zasadami działania i sterowania.

Upewnić się, że wszystkie śruby i nakrętki są prawidłowo dokręcone.

Upewnić się, czy plozy są właściwie ustawione, jak opisano w rozdziale „Regulacja wysokości płóz”.

Uwaga! Zbiorniki paliwa i oleju są puste

Mogą znajdować się w nich śladowe ilości cieczy pozostałe po kontroli technicznej w fabryce.

OSTRZEŻENIE! Zawsze nalczy korzystać ze specjalnego bczpiceznego pojemnika na bcnzynę (kanistra). Przy tankowaniu nie wolno palić papierosów. Nie wolno również tankować w pomieszczeniach. Przed tankowaniem trzeba zatrzymać silnik i pozwolić silnikowi ostygnąć przez kilka minut.

Należy stosować zawsze benzynę bezolowiuwa Pb95 wolną od zanieczyszczeń, przefiltrowaną przez drobne sito paliwowe. Dbać o to, aby benzyna była przechowywana nie dłużej niż miesiąc w szczelnym i czystym kanistrze. Stosować olcj do silników czterosuwowych SAE 5W30 lub 10W30. Są to jedyne olcje zalecane przez produccenta silników do odśnićzarek. Jednorazowe napelnicnie miski olcjejowej wymaga użycia ok. 0,62 L oleju. Połecamy olej marki NAC i TECPART SNOW

Uruchamianie zimnego silnika

Uwaga! Nowy silnik nie jest zalany olejem. Przed uruchomieniem silnika należy do miski olejowej włać około 0,62 L oleju silnikowego wg podanej wezecniej specyfikacji. Nalczy sprawdzić miarką w korku wlcwu oleju, czy poziom oleju jest maksymalny. Odśnieżarka wyposażona jest w czujnik oleju. (Rys.1a Pkt. 8), który nie pozwoli uruchomić odśnieżarki z nieprawidłowym poziomem oleju.

Rozruch silnika

Przed uruchomicniem silnika nalczy upewnić się, że zapoznałoś się ze wszystkimi zaleceniami zawartymi na stronach instrukcji obsługi.

Uwaga! Nic wolno uruchamiać silnika w pomicszeczniu lub w zamkniętj niewcentylowancj przestrzni, ponieważ spaliny zawierają tlenek węgla bezzapachowy i śmiertelny gaz. Temperatura tłumika i powierzchni dookoła niego może sięgać 165 °C.

Aby uruchomić silnik należy:

sprawdzić poziom oleju

napelnić zbiornik paliwa benzyną bezołowiiową

upewnić się, czy napęd kół i napęd wirmika są wyłączone

czy na świecę zapłonową nałożona jest tzw. fajka

sprawdzić czystość filtra powietrza (jeśli występuje).

W zimie nie ma potrzeby stosowania filtrów-brak kurzu

włączyć zapłon (rys. poniżej)

Rys. 6
ON - włączony
OFF - wyłączony

przesunąć manetkę gazu w położenie maksymalnych obrotów silnika

Uwaga! W nowej odsnieżarce manetka gazu przesuwa się z dużym oporem. Na zdjęciu poniżej manetka gazu znajduje się w położeniu maksymalnych obrotów silnika (symbol Zająca). Przesunięcie manetki w lewo powoduje zmniejszenie obrotów, aż do obrotów minimalnych (symbol Żółwia).

Deklaracja zgodności WE, nr 2012/72 rev.1

Producent:

MACSP. NAC Sp. 2 0.0.

gures

Al. Krakowska 39, 05-050 Raszyn, Polska

z pełna odpowiedzialnością deklaruje, że maszyna:

nazwa: Odśnieżarka spalinowa

KC621S-F

ral product: 2012

zmierzony maksymalny poziom mocy akustycznej L wynosi 99 dB(A),

Gwarantowany poziom mocy akustycznej L wynosi 39 dB(A),

spelnis zasadnicze wymagania:

• dyrektywy maszynowej MD 2006/42/EC (Dz. U. nr 199, poz. 1228, z półn. zm.),

• dyrektywy dotyczącej kompatybilności EMC 2004/108/EC (Dz. U. nr 82, poz. 556, z późn. zm.).

- dyrektywy dotyczącej Hałasu NEE 2000/14/EC załącznik V

[02. U. nr 263, por. 2202, z pán. 2m.],

spelnia wymagania następujących norm zharmonizowanych:

o EN SS012:2007 Pojazdy samochodowe, lodzie 1urządzenia napedzane silnikami spalania

wewnętrnogo - Charakterystyki zaburzeń radioelektrycznych - Dopuszczalne poziłamy

Imetody pomarów w odniesienu do ochrony odbiomików radiowych, z wyłączeniem

zaristaowananych w tych pojazadoryklozinach, urzązeniach lub w pojazodach, lodziacry

urzajazetach majądučych się w banki

EN 61000-8-1:2007 komplarylmase electroamagnetoxyema (EMC) - L362 E-1: Norriny engine

- Odpornosc w środowiskach mieszakanych, handlowych lekso uprzejysłowonych,

oraz speciola wymagania:

Deklaracja zgodności traci swoją ważność w przypadku zmiany lub modyfikacji produktu:

Dokumentacja techniczna znajduje się w sieczibie firmy NAC sp. 2 o.o.

a osoba upoważniona do jej dysponowaniem jest Piotr Gajos.

表决结果：同意

Gdynia, 31 sierpnia 2012

minisce, nata podula

Amie, nappalava, funkcie

Zdjęcia i opisy powyższej instrukcji są własnością firmy NAC. Zgodnic z Dz. U. 94 Nr 24 poz. 83, sprost: Dz. U. 94 Nr 43 poz. 170, kopiowanie, przetwarzanie i rozpowszechnianie tych materiałów w całości lub w części bez zgody firmy NAC jest zabronione i stanowi naruszenie praw autorskich.

Drogi Kliencie.

W przypadku problemu, jeśli nie znajdziesz jego rozwiązania w Instrukcji Obsługi, zanim podejmiesz kroki reklamacyjne, skontaktuj się

z Centralnym Serwisem pod numerem telefonu

[phone]

[phone]

lub emailem

[e-mail]

pozwoli to zaoszczędzić wiele Twojego cennego czasu i niepotrzebnego stresu.

NEW AMERICAN CONCEPT

SPRZET OGRODNICZY

Załącznik do instrukcji odśnieżarki spalinowej KC621S-F

Model	KC521S-F
Typ silnika	Czterosuwowy gomożaworowy
Pojemność skokowa silnika	196 cm3
Maksymalna moc silnika	6,5 KM
Paliwo	Bezyna bezolowia
Pojemność zbiomika paliwa	3,8 L
Pojemność miski olejowej	0,6 L
Prędkość obrotowa	3600 obrin
Maksymalna szerokość robocza	53cm
Maksymalna wysokość robocza	51 cm
Maksymalna odlegiość wyrzutu	15 m
Biegi przódźtyt	5/2
Gwarantowany poziom mocy akustycznej LWA	99 dB (A)
Waga	68 kg
Rok	2012

UWAGA! Urządzenie przeznaczone do obsługi terenów przydomowych. Używanie urządzenia do celów profesjonalnych, półprofesjonalnych lub zarobkowych powoduje unieważnienie gwarancji.

Uwaga! Przed przystąpieniem do montażu lub obsługi należy zapoznać się z niniejszą Instrukcją Obsługi.

Centrala

Al. Krakowska 39, 05-090 Raszyn

tel. [phone], fax [phone]

www.nac.com.pl

[e-mail]

Serwis - Magazyny

Strobów 2E, 96-100 Skierniewice

tel. [phone], fax [phone]

www.nac.com.pl [e-mail]

2012 wydanie I

Tekst oznaczony tym znakiem jest szczególnie ważny dla zachowania bezpieczeństwa użytkowania maszyny. W przypadku niezrozumienia instrukcji, bądź jej części, należy skontaktować się ze sprzedawcą wyrobu lub importerem w celu wyjaśnienia wąplliwości.

Spis tręści Rozruch silnika .... str. 9

Dane techniczne....str.1 Sterowanie odśnieżarką....str.11

Spis tresci. str.2 Odsnieżanie. str.12

7naczenie symboli graficznych .... str. 2 Czyszczenie .... str. 12

Informacje dla użytkowników ..... str. 3 Sruby zrywalne i zabezpieczenia..... str. 12

Obowiązki użytkownika .... str. 3 Sworzeń blokady kół.... str. 12

Ochrona środowiska. . . . . . . . . str. 3 Obsługa i regulacja. . . . . . . . . . str. 12

Bezpieczeństwo użytkowania odśnicżarki str. 3 Przechowywanie i konserwacja ..... str. 13

Przed rozpoczęciem użytkowania .... str. 4 Transport.... str. 14

Zasady bezpiecznego użytkowania . . . str. 4 Dcmontaż i kasacja . . . . . . . . . . str. 14

Obshuga i przechowywanie ..... str. 5 Ryzyko resztkowe ..... str. 14

Montaż. . . . . . . . . . . . . . str. 6 Ocena ryzyka resztkowego . . . . . . str. 14

Regulacja wysokości płóz...... str. 8 Tabela przeglądów...... str. 15

Przygotowanie silnika ..... str. 9 Problemy i ich rozwiązywanie ..... str. 15

Piktogramy ostrzegawcze i oznaczenia sterownicze

1 2 3 4 5 6 7 8 UWAGA UWAGA WIRUJACE ELEMENTY ZACHOWAC SUCZUKHA NA OŚI TRADNOSĆ POTRÓ ZCHOCZENIEZ OB SZEKARBI NAŁETY WIAŻCIA BUNK

1. Uwaga! Niebezpieczeństwo.
2. Uwaga na odrzucane przedmioty.
3. Przeczytać instrukcję obsługi przed użytkowaniem
4. Uwaga: Odrzucane przedmioty. Zachować
   dystans ud osób postronnych.

5. Zachować bezpieczną odległość osób

6. Uwaga: Trzymać ręce i stopy z dala wirujących elementów.

7. Należy stosować okularu i nauszniki ochronne.
8. Uwaga: Odlaczyć fajkę od świecy przed
   konserwacja i naprawą.
9. Zachowaj bezpieczną odległość od źródeł ognia.

Powyższe piktogramy mogą być umieszczone na maszynie. Znajomość ich znaczenia pozwoli uniknąć błędów w sterowaniu maszyną, a także uniknąć zagrożeń. Są one jak również ta instrukcja obsługi - integralną częścią maszyny. W przypadku uszkodzenia, zabrudzenia czy utraty czytelności można dokupić je u importera i ponownie umieścić na maszynie.

NAC Sp. 2.0.0. Al. Krakowska 39, 05-090 Raszyn ODŚNIEŻARKA SPALINOWA MODEL: KC621S-F MAKSYMALNA MOC SILNIKA: 6,5 KM SZEROKOŚĆ ROBOCZA: 53 cm WAGA: 68 kg ROK PRODUKCJI: 2012 S/N: www.nac.com.pl CE

Tabliczka zumierowki umieszeczone jest na obudowe urządzenia Informacje zawarte w tej tablicece są niezbalne dla ustukenia odpowiednościach copsi zamierowych i czymnaścii obstugowych

Napełnianie i wymiana oleju w silniku i przekładni kątowej w odśnieżarce KC621S-F

Uwaga! Przed pierwszym uruchomieniem (nowej) odśnieżarki konieczne jest dolanie oleju do istniejacego smaru który jest w przekładni kątowej co ma na celu lepsze smarowanie przekładni i wydłużenie jej żywotności

1. Przed pierwszym uruchomieniem napełnij silnik olejem Zalecane oleje w okresie zimowym : SAE 10W,SAE 5W-30 , SAE 0W-30


1. Przechyl odsnieżarke jak pokazuje zdjęcie co ułatwi dostęp do korka, który umożliwiai dolanie oleju do przekładni kątowej

1. Tak jak pokazuje zdjęcie kluczem nasadowym wykręć korek


1. Do istniejącego smaru w przekładni kątowej dolej od 30-50 ml oleju Uwaga ! olej którym uzupełniamy przekładnie to olej silnikowy stosowany w odśnieżarkach

Częsta kontrola i dolanie oleju do przekładni kątowej wydłuży żywotność przekładni, to bardzo ważny krok aby zachować życie i czas pracy przekładni ślimakowej a zarazem całej maszyny
