KCM624-F - Charrue rotative NAC - Bezpłatna instrukcja obsługi

Typ produktu	Motokultywator / glebogryzarka
Model	KCM624-F
Marka	NAC
Silnik	4-suwowy benzynowy
Pojemność silnika	196 cm³
Moc silnika	4,8 kW (6,5 KM)
Pojemność zbiornika paliwa	3,6 l
Szerokość robocza	60 cm
Głębokość robocza	15-25 cm (regulowana)
Liczba noży	24 sztuki (4 zestawy po 6)
Prędkość obrotowa noży	180 obr./min
Skrzynia biegów	Przekładnia zębata, 2 biegi do przodu + 1 wsteczny
Rozruch	Ręczny (linka rozrusznika)
Koła transportowe	Tak, 2 koła
Regulacja kierownicy	Pionowa i pozioma
Wymiary (dł. × szer. × wys.)	140 × 70 × 100 cm
Masa netto	48 kg
Poziom hałasu	94 dB (A)
Poziom wibracji	6,5 m/s²
Zabezpieczenia	Osłona noży, wyłącznik awaryjny, dźwignia sprzęgła
Konserwacja	Regularna wymiana oleju, czyszczenie filtra powietrza, smarowanie przekładni
Części zamienne	Dostępne u autoryzowanych dealerów NAC
Gwarancja	2 lata

Często zadawane pytania - KCM624-F NAC

Jaki olej silnikowy stosować w motokultywatorze NAC KCM624-F?

Zaleca się stosowanie oleju 10W-30 lub 10W-40 o klasie jakościowej SJ lub wyższej. Pojemność oleju to około 0,6 l.

Jak często wymieniać olej w silniku?

Pierwszą wymianę oleju należy przeprowadzić po 5 godzinach pracy, a kolejne co 25 godzin pracy lub co sezon.

Jaka benzyna jest odpowiednia do tego modelu?

Należy używać benzyny bezołowiowej 95 (E10). Nie używać benzyny z dużą zawartością etanolu.

Jak ustawić głębokość uprawy?

Głębokość reguluje się za pomocą śruby regulacyjnej znajdującej się przy zaczepie osłony noży. Aby zwiększyć głębokość, należy odkręcić śrubę i przesunąć osłonę w dół.

Co zrobić, gdy motokultywator nie odpala?

Sprawdź poziom paliwa, świecę zapłonową (czy jest sucha i czysta), filtr powietrza (czy nie jest zatkany) oraz bezpiecznik (jeśli występuje). Upewnij się, że dźwignia ssania jest ustawiona prawidłowo.

Czy można używać motokultywatora na twardej glebie?

Tak, ale zaleca się wstępne spulchnienie gleby lub kilkukrotne przejście. Unikaj zbyt głębokiego ustawienia na twardej glebie, aby nie przeciążyć silnika.

Jak czyścić noże po pracy?

Po użyciu usuń resztki roślin i ziemi z noży za pomocą szpachelki lub szczotki. Noże można myć wodą, ale pamiętaj o osuszeniu i nasmarowaniu olejem, aby zapobiec korozji.

Gdzie znaleźć numery seryjne urządzenia?

Numer seryjny silnika znajduje się na bloku silnika, a numer seryjny maszyny na ramie w pobliżu zaczepu. Są one potrzebne do zamówienia części zamiennych.

Jak przechowywać motokultywator zimą?

Przed zimą spuść paliwo ze zbiornika i gaźnika, wymień olej, oczyść maszynę, nasmaruj ruchyome elementy i przechowuj w suchym, zadaszonym miejscu.

Czy można regulować prędkość obrotową noży?

Nie, prędkość obrotowa noży jest stała i wynosi 180 obr./min. Możesz regulować prędkość roboczą poprzez zmianę biegu w skrzyni biegów.

INSTRUKCJA OBSŁUGI KCM624-F NAC

Deklaracja zgodności WE, nr 2013/119

Producent:

NAC Sp. zo.o.

adres: Al. Krakowska 39, 05-090 Raszyn, Polska

z pełną odpowiedzialnością deklanuje, że maszyna:

odzinieżarka spalinowa

model: KCM624-R

number sensing: 000 000 001 - 100 000 000

zmierzony maksymalny poziom mocy akustycznej L- wynosi 105 dBIAJ.

gwarantowany poziom mocy akustycznej L_MS wynosi 106 dB(A),

spelnia casadnicze wymagania:

- dyrystwy maszynowej MD 2006/42/EC [Dz. U. nr 199, poz. 1228, z pólne. 200].

- dyresbywy dotyczące, kompatybilność EMC 2004/108/EC (Dz. U. nr 92, poz. 556, z pożn. zm.),

- dyrostywy dotyczącej Halasu NEE 2000/14/EC walacznik V era: 2005/88/EC

[02. U. nr 263, por. 2202, 7 p###, 219].

spełnia wymagania następujących norm zharmonizowanych:

- EN 55012:2007+A1:2009 Pojazdy samochadowe, iodzie i urządzenia napędzane silnikami

spalaria wewnętrznego - Charakterystył zaburzeń radioelektrycznych - Dopuszczalne poziamy

Imody pomiarów w odrisionu do ochrony odbiarników radiowych, z wyłączeniem

- EN 61000 © 1:2007 kompatyclinosc elektrón/signetryca (EMCI) - Częsze 6-1: Normy ogólna

- Bupornosc, w sociaiskań: miesznym, hancuów)—lesko oprzechnyśkowódym,

oraz spełna wymagania:

Daklaracja zgodności traci swoją ważność w przypadku zmłany lub modyfikacji produktu.

Dokumentacja techniczna znauduło cloth wiedzialbie firmu NAC sp. 1 o.o.

a osoba upowatnioną do jej dyspencowaniem jest Plotr Gajos.

Gdynis, 12 lips 2013

meissce, with podpis long, nozelsce.

Piotr Gajos

Zdjęcia i opisy powyższej instrukcji są własnością firmy NAC. Zgodnie z Dz. U. 94 Nr 24 poz. 83, sprost: Dz. U. 94 Nr 43 poz. 170, kopiowanie, przetwarzanie i rozpowszechnianie tych materiałów w całości lub w części bez zgody firmy NAC jest zabronione i stanowi naruszenie praw autorskich.

Drogi Kliencie. W przypadku problemu, jeśli nie znajdziesz jego rozwiązania w Instrukcji Obsługi, zanim podejmiesz kroki reklamacyjne, skontaktuj się z Centralnym Serwisem pod numerem telefonu

801 044 450

lub emailem

[e-mail]

pozwoli to zaoszczędzić wiele Twojego cennego czasu i niepotrzebnego stresu.

Niniejsza instrukcja odsnieżarek nie wskazuje cech nabyłego przez Państwa urządzenia w zakresie, w jakim nie mają one bezpośrednio na sposób korzystania z niego, którego dotyczy instrukcja, a tym samym szczególowe dane techniczne wskazane w instrukcji mogą ulec zmianie za co firma NAC nie ponosi odpowiedzialności.

NEW AMERICAN CONCEPT

SPRZET OGRODNICZY

Instrukcja Obsługi

Odśnieżarka spalinowa z napędem

Model	KCM824-F
Typs/strike	ZS168FB, ZONOGSHENCzintywska gomuzawurowy
Pacemność stędkowa strika	100 cm3
Maksymatra mini strika	9,5 KM
Patwa	Beryna zpieczekcena
Pacemność zvolrada patwa	3.8 L
Pacemność mput exjocyj	0,6 L
Podkowa ultersnja	3800 umm
Maksymatra szorpiotki robożca	01 cm
Maksymatra wyscenedo roboża	51 cm
Maksymatra odlegneć wyzulu	11 m
Uwaj prodnytól	4 l
Środanierowany poziom mocy akstyzyczné LWA	KG 52 (A)
Właga	54 kg
Nok prodnytól	20 Kg

Uwaga! Nowy silnik nie jest zalany olejem

LWAGA! Urządzenie przez naczone jest do obsługi terenów przydomowych. Używanie urządzenia do celów profesjonalnych lub zarubkowych powoduje unieważnienie gwarancji.

Uwaga! Przed przystąpieniem do montażu lub obsługi należy zapoznać się z niniejszą Instrukcją Obsługi.

www.nac.com.pl [e-mail]

2014 wydanie I

Instrukcja oryginalna

Tekst oznaczony tym znakiem jest szczególnie ważny dla zachowania bezpieczeństwa użytkowania maszyny. W przypadku niezrozumienia instrukcji, bądź jej części, należy skontaktować się ze sprzedawcą wyrobu lub importerem w celu wyjaśnienia wątpliwości.

Spis treści

Dane techniczne ...... str.1

Spis tręści ...... str.2

Znaczenie symboli graficznych ..... str. 2

Informacje dla użytkowników ..... str. 3

Obowiązki użytkownika....str.3

Ochrona środowiska. . . . . . . . . . str. 3

Bezpieczeństwo użytkowania odśnieżarki str. 3

W razie wypadku lub awarii . . . . . . str. 3

Przed rozpoczęciem użytkowania . . . . str. 4

Zasady bezpiecznego użytkowania . . . str. 4

Obstuga i przechowywanie . . . . . . str. 5

Moniaz. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Uwaga Kontrola oleju w przekładmi.

Kątowcji....st.7

Regulacja wysokosi ploz ..... str. 8 Przywotwnie silnika

Trzygotowanie siinka ..... 3H,

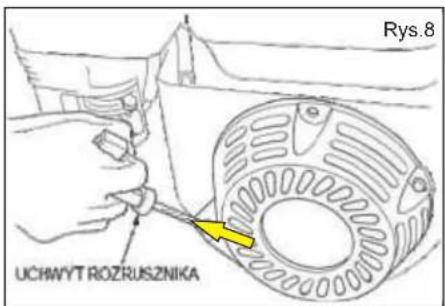

Rozruch silnika . . . . . . . . . . . . str. 9

Sterowanie odśniczarką . . . . . . . str. 11

Odśnicżanie. str. 12

Czyszczenie....str.12

Śruby zrywalne i zabezpieczenia. . . . . str. 12

Sworzeń blokady kół. ..... str. 12

Obsluga i regulacja. . . . . . . . . . . str. 12

Przechowywanie i konserwacja ..... str. 13

Transport. . . . . . . . . . . . . . . . . . str. 14

Demontaż i kasacja . . . . . . . . . . str. 14

Ryzyko resztkowe . . . . . . . . . . . str. 14

Occna ryzyka resztkowego . . . . . . str. 14

Tabela przeglądów. . . . . . . . . . . . str. 15

Problemy i ich rozwiązywanie . . . . . str. 15

Deklaracje....str.16

Kontakt z serwisem....str. 16

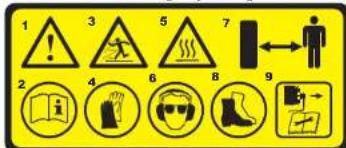

Piktogramy ostrzegawcze i oznaczenia sterownicze

1 2 3 4 5 6 7 8 9

1. Uwaga! Niebezpieczeństwo.
   2 Przeczytać instrukcję obsługi przed użytkowaniem.
2. Uwaga na odrzucane przedmioty.
3. Zawsze używaj rękawicę ochronne.

4. Uwaga nagrzewające się elementy.

5. Używaj ochronniki słuchu i rękawice ochronne

6. Zachować cystans od osób postronnych
7. Używaj odpowiednie obuwie robocze.
8. Uwaga: Odłączyć fajkę od świecy przed
   konserwacja i naprawą.

Powyższe piktogramy mogą być umieszczone na maszynie. Znajomość ich znaczenia pozwoli uniknąć błędów w sterowaniu maszyną, a także uniknać zagrożeń. Są once jak również ta instrukcja obsługi - integralną częścią maszyny. W przypadku uszkodzenia, zabrudzenia czy utraty czytelności można dokupić je u importera i ponownie umieścić na maszynie.

NAC Producent: NAC Sp. z. n.a. Al. Krzewska 39, 05-090 Ranzy ODŚNIEŻARKA SPALINOWA MODEL: KGM624-F MAKSTMALNA MOC SILNKA: 196 cm³/4,5 KM MAKSTMALNE OSROTY SILNKA: 3600 cts./min. SZEROKOĆA ROCOBZA: 61 cm WAGA: 64 kg ROK PRODUKTIC: 2014 S/N: www.nac.com.pl CE GS

Tabliczka znamionowa umieszczona jest na obudowie urządzenia

Informacje zawarte w tej tabliczce są niezbędne dla ustalenia odpowiednich części

zamicennych i czynności obstługowych

Po oddzieleniu części metalowych od plastikowych należy przekazać te części do składnie zajmujących się skupem w/w materiałów.

Zaleca się pozostawienie oryginalnego opakowania w celu ułatwienia transportu w okresie Irwania gwarancji.

Tabela przeglądów

Użytkownik jest odpowiedzialny za przeglady zawarte w tabeli.

Uwaga! W silnikach górno zaworowych, po każdym sezionie należy sprawdzić luzy zaworowe, które powinny wynosić: zawór wydcchowy - 0,15 mm; zawór ssący 0,1 mm. Jeżeli wartości zmicrzone odbiegają od podanych powyżej, należy przeprowadzić regulację. Regulację tę należy zlecić przeszkolonemu pracownikowi punktu serwisowego

	Przed pierwszym unuchomieniem (nowej)	Przed każdym uzyciem	Pierwaze 2 godziny	Co 5 godzin	Co 10 godzin	Co 25 godzin	Przed każdym szconem	Przed odstawieniem do przechowania
Kontrola pozionu oleju w silniku		V		V			V
Kontrola pozionu oleju w przekładni kątowcji	V				V		V
Wymiana oleju w silniku			V			V	V
Kontrola i dokręconie wszystkich śrub i nakrętok		V					V
Kontrola świczny zapłonowej						V	V
Kontrola palitwa		V
Spuszczanie palitwa								V
Kontrola i regulacja liniek			V			V	V
Smarcowanie lanuchów napeżdów i zybątek						V	V

Uwaga! Okresowy przecgład, przeprowadzony przez autoryzowany punkt serwisowy raz w roku, zapewnii dobry stan techniczny odkurzacza w naslepnym sezonie.

Typowe problemy i ich rozwiązywanie

Problem	Mołstwa przyczyne	Rozwapenie
Silnik uruchania się ztrudnością	Wodлина świosca zapionowa	Wymienie świoce zapionową
	Woda lub brud w systemie palierowym	Opróżnie gaznik za pomona struby deryu paliwa i uszepelić svieja niezania
Silnik pracuja niordzone z przewami lub nie na pracy	Zauchany prażewód palierowyk lub gaznik lub nieś właże otylna	Wyczysłoć prażewód palierowcy, sprawość podstawenie paliwa, dalesc swośczej atyliny
	Woda lub brud w systemie palierowym	Opróżnie gaznik za pomona struby deryu paliwa i uszepelić sviejne
Silnik gaśnie	Silnik pracuje z—Iszczonymi re siAMI	Wyacze syanie
	Zależy gaznik olejem po przachyleniu odśniezańki na bok	Oczyść gaznik z oleja
Silnik dymi	Tumik zatany alejem po przechyleniu odśniezańki na bok.	Wypaliz droj na pracueraqym silniku
Nadmioma vibracja	Poluzowane murozowanie prodazspolów, uszkudzony napęd	Natychmiasią zatrzymaat silnik i zbjąć fajke świtecy zapionowej. Dokręcie wszystkie struby i dokonań innych właściowych napraw. Jeśli vibracja nie znika powierzyc doprawe actoryzowanemu punktovii s zawiażowemu.
Nie dazila napęd sól	Pas nepędowy poluzowany lub uszkodzony	Wymienie pas nepędowy kół
	Niewłaśczenie ustawione linki storowania napędem kol	Dokonać odpowiedniej regulacji
	Zużaty lub uszkodzone koło ciema	Wymienie kośko ciema
	Zerwane zawleżSKI zabezpieczajce	Wymienie zawleżski
Odcianiczania ma wystarcą smogu	Pas nepędowywnimike poluzowany lub uszkodzony	Wymienie pas nepędowywnimike
	Noprawiedowo ustawenion linki kontrol wimika	Liczowie linke kontrol wimika
	Zauchany komin wyklowy	Natychmiasią zatrzymać silnik i objęć kluczyk zapionu. Wyzycłać osłore wykolu śnegu, komin wyklowy i obudowę wimika.
	Obcy przedmiot zablokowat wimik	Zatrzymać silnik natychmiasią i objęć kluczyk zapionu. Ustatność przyczyne zablokowanie wimika.
	Zerwane struby zabezpieczejce wimik	Wymienie struby

Dopuszczalny czas nieprzerwanej pracy nic powinien przekraczać 3 godzin.

Pas napędowy kół ma stałe napreżecnie i nic wymaga regulacji. Jeśli pas zaczyna ślizgać się, nalczy go wymienić na nowy lub sprawdzić rolkę napinacza czy działa prawidłowo.

Wymiana pasów napędowych.

Pasy napędowe są specjalnej konstrukcji i muszą być wymienione na identyczne oryginalne pasy, dostępne w najbliższym autoryzowanym punkcie serwisowym

Przecchowywanie i konserwacja odśnicżarki

Ostrzeżenie! Nigdy nie należy opróżniać zbiornika paliwa wcewnątrz budynku, blisko źródeł ognia lub żaru. Opary benzyny mogą wybuchnąć i spowodować pożar.

Opróżniać zbiornik paliwa lub zamknij zawór paliwa, a następnie uruchomić silnik i pozwolić mu wypalić pozostałą w gaźniku i przewodach paliwowych benzynę.

Wymianę oleju przeprowadzać wyłącznie gdy silnik jest nagrzany.

Po wykręceniu świecy zapłonowej wpuść przez otwór świecy kilka mililitrów czystego oleju silnikowego. Następnie należy przykryć otwór szmatką i pociągnąć linkę rozrusznika dwa-trzy razy. Następnie wkręć świecę zapłonową i podłączyć fajkę świecy.

Dokładnie wyczyścić odśnieżarkę.

Nasmarować prowadnice wyrzutnika śniegu i ślimak sterowania wyrzutem.

Upewnić się, czy wszystkie śruby nakrętki i wkręty są dokręcone. Sprawdzać wszystkie części ruchome pod względem uszkodzeń, pęknieć i zużycia. Jeśli jest to konicezne, należy wymienić wadliwe części.

Nie połakicrowane powierzchnic odśnieżarki, takie jak wylot śniegu, wirnik i napęd kół, należy pokryć środkiem antykorozyjnym.

Jeśli jest to możliwe, najlepiej przechowywać odśnicżarkę w osobnym, dobrze wentylowanym

pomieszczeniu.

Jeśli maszyna będzie przechowywana na dworze, należy coś pod nią podłożyć, żeby żadna jej część nie dotykała gruntu.

Należy przykryć odśnieżarkę materiałem, który nie zatrzymuje wilgoci.

Uwaga! Przegląd, przeprowadzony przez autoryzowany punkt serwisowy raz w roku, zapewni dobry stan techniczny odśnieżarki przy odśnieżaniu w następnym sezonie.

Transport

Nie wymaga żadnych zabiegów przed transportem. Nie należy jedynie przechyląć odśnieżarki na boki, gdyż może to doprowadzić do wylania się oleju silnikowego - poza układ smarowania.

Demontaż i kasacja

Każde urządzenie ma określony czas technicznego życia. Po tym okresie urządzenie nie nadaje się do dalszej eksploatacji. W ów czas należy zdemontować urządzenie oddzielając części z tworzywa szlucznego od części metalowych i przekazać je do właściwych punktów skupu lub powierzyć wykonanie tej operacji punktowi serwisowemu.

Ryzyko resztkowe

Pomimo tego, że producent odśnieżarki ponosi odpowiedzialność za jej konstrukcję eliminująca niebezpieczeństwo, pewne elementy ryzyka podczas pracy są nie do uniknięcia. Ryzyko resztkowe wynika z błędnego zachowania obsługującego urządzenie

Największe niebezpieczeństwo występuje przy wykonywaniu następujących zabronionych czynności: użytkowania odśnieżarki przez dzieci

używania odśnieżarki do innych celów, niż opisane w instrukcji obsługi odśnieżanie, gdy inne osoby, a w szczególności dzieci lub zwierzęta znajdują się w pobliżu

używanie odśnieżarki przez osoby nie zapoznane z instrukcją obsługi

używanie odśnieżarki bez właściwej, zabezpieczającej obsługującego odzieży i obuwia chroniącego stopy

używanie odśnieżarki z uszkodzonymi osłonami lub obudową, oraz bez właściwie zamontowanych urządzeń zabezpieczających np..wyrzutnika śniegu.

Ocena ryzyka resztkowego

Przy przestrzeganiu zaleceń podanych w instrukcji obsługi zagrożenie resztkowe przy użytkowaniu odśnieżarki może być wyeliminowane

Istnieje ryzyko w przypadku nie dostosowania się do powyższych zaleceń.

W celu zdemontowania odśnieżarki, przed jej kasacją, najlepiej zgłosić się do autoryzowancego punktu serwisowego, gdzie demontaż zostanie przeprowadzony przez fachowców.

⚠ Informacje dla użytkowników

Niniejsza instrukcja obsługi sporządzona jest dla osób, posiadających podstawową wiedzę o urządzeniach mechanicznych. Dlatego kolejne punkty procedur mogą być opisane niezył szczegółowo. W przypadku niezrozumienia tekstu instrukcji należy skontaktować się z pracownikiem serwisu lub ze przedawcą celem wyjaśnicta wątpliwości. Maszyna będzie pracowała bez zastrzeżeń i z dużą skutecznością, jeśli operator pozna budowę maszyny i zrozumic, na jakich zasadach ona działa. Przed rozpoczęciem użytkowania odsnicżarki należy zapoznać się z ninicjszą instrukcją obsługi oraz z zasadami bezpieczeństwa oraz porównać rysunki ze swoją odśnieżarką, żeby zapoznać się z lokalizacją różnych mechanizimów sterowania i regulacji. Trzeba zachować instrukcję obsługi, będzie potrzebna w przyszłości.

UWAGA! Nicktórc części osprzętu odśnieczarki mogą być niezamontowane fabrycznic. Do obowiązków właściciela należy wykonanie wszystkich zaleceń niniejszej instrucji obsługi przy montażu. Przed rozpoczęciem użytkowania właściciel musi szczegółowo sprawdzić maszynę zgodnie z opisem zawartym w instrukcji lub udać się do autoryżowanego serwisu w celu dokonania odpłatnego przeglądu przygotowującego sprzęt do pracy (patrz karta gwarancyjna).

Obowiązki użytkownika

Dokładnie zapoznać się ze wszystkimi zaleceniami, dotyczącymi bezpieczeństwa i zawsze postępować zgodnie z nimi.

Stosować wszystkie zalecenia, dotyczące montażu i przygotowania do użytkowania.

Dokładnie obejrzeć maszynę.

Nie należy użytkować odśniczarki bez właściwych osłon, pokryw i innych ochronnych środków

bezpieczeństwa.

Dokonywać prawidłowej regulacji maszyny.

Należy stosować wyłącznie oryginalne części zamienne, a obsługę powierzyć autoryzowancmu punktowi serwisowemu.

Dokonywać wszystkich przeglądów okresowych.

Ochrona środowiska

Nie można napełniać zbiornika paliwa do samego końca.

Należy opróżniać zbiornik przed przechowywaniem posezonowym.

Używać wyłącznie benzyny bezołowiowej 95.

Dokonywać regularnie obsługi filtra powietrza (jeśli występuje w danym modelu).

Regularnie wymienia ólej

Ustawiać prawidłowo obroty silnika.

Utrzymywać maszynę w dobrym stanie technicznym.

We właściwy sposób pozbywać się zużytego oleju silnikowego.

Bezpieczeństwo użytkowania odśnieżarki

UWAGA! Zasady bezpieczeństwa wymagają obecności operatora przy pracującej odśnieżarce, aby zmniejszyć ryzyko zranienia. Odśnieżarka jest wyposażona w system kontroli obecności operatora. Nie należy próbować pozbyć się go przy jakichkolwick okolicznościach.

Z uwagi na wysoki hałas, w czasic pracy operator musi używać nauszników ochronnych.

Maszyny nie należy stosować do:

- przerzucania piachu

- przerzucania trocin

- pasz i koncentratów

W razie wypadku lub awarii

W razie wypadku należy natychmiast zatrzymać/wyłączyć maszynę i wezwać pomoc jeśli tego wymaga sytuacja.

W razie awarii należy zatrzymać/wyłączyć maszynę i skontaktować się z autoryzowanym serwisem w celu usunięcia awarii

Przygotowanie operatora

Przeczytać staranic ninicjszą instrukcje obsługi. Nalcży szezczgółowo zapoznać się z zasadami działania wszystkich układów sterowania pracy i ruchu odśnieżarki, a także z zasadami właściwego użytkowania. Nalcży nauczyć się zatrzymywać odśnieżarkę.

Nie pozwalać dzieciom użytkować odśnieżarki. Nie wolno użytkować odśnieżarki również osobom dorosłym bez specjalnego przygotowania.

Nie pozwalać osobom postronnym, a szczególnie małym dzieciom i zwierzętom przebywać w pobliżu miejsca pracy.

Zachować ostrożność, żeby uniknąć pośliźnięć i upadków,}szczególnic przy poruszaniu się do tyłu. ⚠️ Przed rozpoczęciem użytkowania

Nie nalczy przystępować do odśniczania, jeśli miejsce pracy nie jest odpowiednio przygotowanc, nie są usunięte wycieraczki, sanki, deski, przewody i inne przedmiot, które mogą zostać przejechane przez odśnicżarkę, a następnie ją uszkodzić.

Przed uruchomicniem silnika wszystkie sprzęgła powinny być wyłączone.

Operator przy użytkowaniu sprzętu powinien być ubrany w odpowiedni zimowy strój roboczy i obuwie z przeciślizgowymi podeszwami.

Paliwo jest łatwopalne a jego opary są wybuchowe, zachować ostrożność przy tankowaniu.

Paliwo należy przechowywać w pojemniku na benzynę (kanistrze).

Nigdy nie można odkręcać korka wlewu paliwa i nie wlewać paliwa do zbiornika przy pracującym lub gorącym silniku.

Tankować należy na zewnątrz nigdy wewnątrz pomieszczenia, zachowując szczególną ostrożność.

Dokładnie zakręcać korek zbiornika paliwa. Wycierać nawet najmniejsze ilości rozlanego paliwa.

Nie można przechowywać paliwa i odśnieżarki z paliwem w zbiorniku wewnątrz budynku, gdzie opary benzyny mogą się zetknąć z otwartym ogniem lub iskrami.

Przed każdym użytkowaniem należy sprawdzać stan przewodów paliwowych. Pod wpływem ciepła silnika lub słońca paliwo powiększa swoją objętość.

Należy korzystać tylko z przedłużaczy i sprzętu elektrycznego, zaleccanych przez producenta dla wszystkich modeli z elektrycznym rozruchem.

Dostosować prawidłowo poziom wirnika względem gruntu przy odśnieżaniu powierzchni, pokrytych żwirem lub drobnymi kamykami.

Nigdy nie próbować przeprowadzać jakichkolwiek regulacji, kiedy silnik pracuje (oprócz

szczególnych przypadków, opisanych w niniejszej instrukcji obsługi).

Zawsze należy zakładać okulary lub osłonę ochronną na twarz podczas pracy lub przy przeprowadzaniu regulacji i napraw, żeby ochronić oczy przed przedmiotami, które mogą być odrzucone przez wirmik odnieżurki.

⚠️ Zasady bezpiecznego użytkowania

Nic wolno użytkować maszyny, jeśli bierzemy leki, które powodują scenność lub wpływają w inny sposób na zdolność operatora do bcezpiecznej obsługi sprzętu.

Nic używać odśniczarki, jeśli nie czujesz się zdolnym do pracy, np. jesteś osłabiony.

Nie można trzymać rąk i nóg zbyt blisko obracających się części lub pod nimi. Za każdym razem należy wyczyść otwór wylotowy odśnieżarki.

Zachować szczególną ostrożność przy pracach na powierzchniach pokrytych żwirem lub podczas przeprowadzania po nich odśnicżarki oraz na ścieżkach i podjazdach. Bądź w stanie gotowości ze względu na ukryte niebczpieczeństwo.

Po uderzeniu w jakiekolwiek przedmioty, należy zatrzymać silnik i odłączyć przewód świecy zapłonowej, żeby zapobiec przypadkowemu uruchomieniu. Należy dokładnie obejrzejć odśnieżarkę w miejscu uszkodzenia i dopiero po usunięciu usterek można ponownie uruchomić silnik i kontynuować pracę.

Jeśli odśnieżarka zacznie intensywnie wibrować, należy zatrzymać silnik spalinowy i natychmiast sprawdzić przyczyną. Najczęściej wibracje są ostrzeżeniem przed poważniejszymi uszkodzeniami. Należy zatrzymać silnik za każdym razem, kiedy odchodzimy od maszyny, kiedy ją czyścimy powierzchnie wirnika lub otwór wylotowy, kiedy przeprowadzamy jakickółwick naprawy, regulację czregłady.

Przy czyszczeniu, naprawach, przegladach należy upewnić się, że wirnik i wszystkie ruchome części zatrzymały się. Żczy zapobice przypadkowemu uruchomicieniu, należy odlączyć przewód świcey zapłonowcji umieścić go w położeniu, w którym byłoby niemożliwe zetknięcie ze świceą zapłonową. Należy stosować wszystkie możliwe środki odrożności, jeśli zostawiamy odśnieżarkę bez opieki. Odlączyć wirnik, zatrzymać silnik i wyjąć kluczyk zapłonu.

OSTRZEŻENIE! Przed obsługą, naprawami, ustawieniami i regulacją (oprócz gaźnika) należy odlączyć fajkę świecy zapłonowej.

Ogólne zalecenia.

Gwarancją nie są objęte uszkodzenia i usterki, które powstały w rezultacie nadużyć lub niedbalstwa operatora. Żczy uzyskać całkowity zakres gwarancji, operator powinien obsługiwać odśnicżarkę w sposób, opisany w ninicjszej Instrukcji obsługi.

Dla prawidłowej pracy odśnieżarki niektóre regulacje powinny być przeprowadzane okresowo.

Po każdym użytkowaniu

Sprawdzić po każdym użytkowaniu, czy nie są poluzowane lub uszkodzone jakickolwick części.

Dokręć wszystkie poluzowane śruby i nakrętki.

Sprawdź i oczyść wirnik.

Sprawdzić czy śruby zabezpieczające nie są ścięte.

Sprawdź, czy manetki sterujące właściwie funkcjonuja.

Zużyte lub uszkodzone części należy natychmiast wymienić.

Wszystkie ustawienia w Rozdziale Obsługa i regulacja powinny być sprawdzane co najmniej raz na sezon.

Wymiana olcju

Pierwszy olej należy wymienić po 2 h użytkowania, a następnie po każdych 25 h lub co najmniej raz w sczonic. Wymianę nalczy przeprowadzać gdy silnik jest gorący.

Zaraz po zatrzymaniu silnika olej jest gorący. Przed

opróżnieniem oleju, należy chwilę poczekać aż silnik trochę osłygnie.

Odkręć korek wlewu oleju i wyjmij bagnet pomiarowy. Olej opróżnia się przez otwór wylewowy porzez wylewowy

porzezprzechylenie do specjalnego pojemnika.

Zakręć spust oleju i wlej 0,6 L. zalecanego oleju, patrz dział Przygotowanie silnika.

Uwaga! Odśnieżarka wyposażona jest w czujnik oleju., który nie pozwoli uruchomić odśnieżarki z nieprawidłowym poziomem oleju.

Zalecane oleje w okresie zimowym : SAE 10W,SAE 5W-30 , SAE 0W-30 Zalecane oleje w okresie letnim : SAE30

Obsługa świecy zapłonowej

Świece zapłonową należy wymieniać (na identyczną lub jej odpowiednik) na początku każdego sezonu lub po 100 godzinach użytkowania. Orygimalna świeca zapłonowa to NHSP F7RTC, TORCH F7RTC. Jest możliwość zastosowania zamiennika CHAMPION - RN4C, DFN50 W22ESR-U Przerwa między elektrodami należy ustawie na 0,7-0,8 mm za pomocą szczelinomierza listkowego. Wrazie jakichkolwiek problemów podczas wymiany lub doboru odpowiedniej świecy Skontaktuj się z Centrum/Serwisowem NAC

Regulacja linck sterowania wirnika i napędu kół

Podczas użytkowania odśnieżarki linki mogą rozciągnąć się lub kureżyć. Należy je wtedy sprawdzić i właściwie wyregułować. Linki te nie mogą być zbyt luźne.

Rys. 10

1 - Nakrętka kontrująca
2 - Ściągacz (śruba rzymska)
3 - Linka

MAX MINI

Pas napędowy kół

lub maskę ochronną. Zalecane standardowe okulary ochronne lub ekran ochronny.

Rady, dotyczące odśnieżania

Silnik jest zaprojektowany tak, żeby mieć największą moc przy maksymalnym włączeniu manetki gazu.

Przy mokrym, zamarzniętym i sprasowanym śniegu należy należy zmniejszyć prędkość ruchu. Jeśli koła ślizgają się należy zmniejszyć prędkość ruchu lub założyć łańcuchy.

Najlepiej odśniczać, kiedy śnieg jest świeży, bezpośrednio po opadach lub w ich trakcie.

Żeby dokładnie usuwać śnieg, należy kolejnym przejściem objąć resztki śniegu pozostałe po poprzednim przejściu odśnieżarki.

Oślone wylotu śniegu należy ustawić tak, żeby śnieg był wyrzucany z wiatrem.

Dla normalnego użytkowania należy ustawić ploży tak, żeby listwa dolna przykręcona od spodu wirnika znajdowała się ok.3 mm powyżej płóz. Ustawienia płóz należy korygować z uwagi na nierówności odśnieżanego podłoża.

Maszyna nie powinna odrzućać kamieni i żwiru. Przy odśnieżaniu terenu, posypanego żwirem, kamykami itd. należy ploży ustawić 2,5-6,0 mm poniżej dolnej części obudowy wirmika (listwy dolnej). Pozwól silnikowi popracować kilka minut po skończeniu odśnieżania, żeby zapobiec nagromadzeniu lodu na powierzchni wirnika.

Po każdym użytkowaniu odśnieżarkę należy wyczyścić.

Należy usunąć lód, śnieg i brud z całej maszyny. Sól i inne chemiczne środki należy zmyć wodą i wytrzeć do sucha.

Czyszczenie obudowy wirnika

OSTRZEŻENIE! Zawsze przy czyszczeniu obudowy wirnika nalczy postępować zgodnie z

poniższymi zaleceniami.

Zatrzymaj odśnicżarkę

Wyłącz silnik

Odlącz fajkę świecy zapłonowej

Do czyszczenia gardzieli wyrzutnika śniegu i wirnika użyj narzędzia stanowiącego wyposażenie odśnieżarki (Rys.1 Pkt.21) bądź np. drewnianego kija.

Śruby zrywalne i zabezpieczenia odśnicżarki

Sruby odsnieżające są zamocowane do wału wirmika odsnieżającego specjalnymi ścinanymi śrubami bezpiecznikowymi (Rys. 1, Pkt. 16). Śruby bezpiecznikowe zostają ścięte w przypadku zablokowania się przedmiotu w obudowie wirnika odsnieżającego, chroniąc w ten sposób maszynę przed uszkodzeniem. Również napęd posiada zabezpieczenia w postaci zawleczek zrywalnych.. Elementy te są

bezpieczeństznikami i nie podlegają gwarancjił W przypadku ich zerwania natychmiast naleczy wymicnić je na oryginalne pod grożbą utraty gwaranej. Nie nalczy stosować twardszych śrub, gdyż wówczas zabezpieczenie nie zadziała, co może doprowadzić do uszkodzenia ośnieżarki. Elcenty te nie gwarantują pełnej ochrony przed uszkodzeniąmi, a jedynie są jednym ze środków zapobiegawczych. Zalecamy ścisłe stosowanie się do instrukcji obsługi i Iranzważną pracę odśnieżarką.

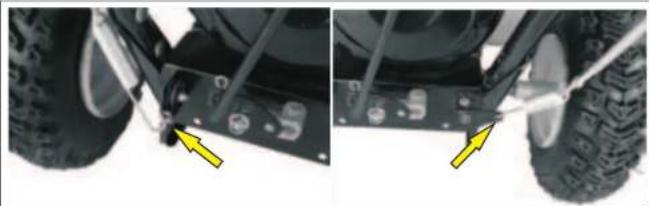

Użycie sworznia blokady kół (jeżeli występuje)

Uwaga! Nie należy zdejmować lewego koła odśnieżarki. Jeśli zajdzie taka konieczność, należy zrobić to bardzo ostrożnie gdyż istnicje ryzyko przesunięcia się osi pędnej odśnieżarki a tym samym spowoduje wysunięcie klinów wcenątrz urządzenia unicruchamiając napęd odśnieżarki.

Prawe koło jest zamocowane za pomocą sworznia zatrzaskowego - zawleczki (Rys. 1.a). Maszyna jest wysyłana ze sworzniem zatrzaskowym wsuniętym w otwór w kole w położeniu zablokowanym - bliżej silnika.

W celu zapewnienia łatwego manewrowania w warunkach niewielkiego zaśnieżenia bądź transportu przełożyć sworzeń zatrzaskowy w położenie odblokowane - poza osią koła.

Odłączyć sworzeń zatrzaskowy od położenia zablokowanego koła. Wsunąć sworzeń zatrzaskowy tylko przez otwór niezablokowanej osi - poza osią koła.

Urządzenie posiada teraz napęd na jedno koło.

Obsluga

Przed uruchomieniem zapoznaj się z obsługą odśnieżarki, żeby uttrzymać maszynę w dobrym stanie technicznym.

Nie wolno zostawiać pracującego silnika wewnątrz pomieszczenia, oprócz przypadków uruchomienia silnika dla wprowadzenia odśnieżarki do środka pomieszczenia oraz wyprowadzenia na zewnątrz. Drzwi wejściowe powinny być wtedy otwarte; spaliny są bardzo niebezpieczne dla zdrowia (zawierają tlenek węgla, bezzapachowy i trujący gaz).

Nic można usuwać śniegu, poruszając się w poprzek pochylej powierzchni. Nalcży zachować szczególną ostrożność przy zmianach kierunku ruchu na pochyłościach. Nie próbować odśniczać na zbyt stromych powierzchniach.

Nie należy użytkować odśnieżarki bez właściwych osłon, pokryw i innych ochronnych środków bezpieczeństwa. Nigdy nie odśnieżać zbyt blisko elementów budowli ze szkła, samochodów, klatek schodowych, śmietników i innych obiektów bez ustawienia właściwego kąta wyrzutu śnicgu. Nie dopuszczać dzieci i zwierząt blisko miejsca pracy.

Nie można przekraczać możliwości maszyny, próbując usuwać śnieg zbyt szybko.

Nie można odśnieżać śliskich powierzchni ze zbyt wysokimi prędkościami, przeznaczonymi do transportu.

Kiedy poruszamy się do tyłu, należy patrzeć w stronę ruchu odśnieżarki i zachować szczególną ostrożność. Nigdy nie można kierować otworu wylotowego na osoby, znajdujące się w pobliżu oraz nie można pozwolić nikomu przebywać przed odśnicżarką.

Należy odłącać wirnik przy transporcie odśnieżarki lub kiedy jej nie używamy.

Nigdy nie należy pracować w warunkach ograniczonej widoczności i braku oświetlenia. Upewnić się, że twardo stoimy na ziemi, trzymając mocno oburącz uchwyty, poruszać się wolnym pewnym krokiem, nie biegnąc.

Nie można przeceniać swoich sił. Cały czas należy przyjmować pewną stabilną pozycję, zachowując równowagę.

Zachować ostrożność przy odśnicżaniu pochyłych powierzchni. Maksymalny pochyl pracującej odśnicżarki wynosi 15 stopni. Większe pochylenie doprowadzi do uszkodzenia silnika z winy użytkownika.

Odśnieżarka służy do usuwania śniegu na chodnikach, alejkach, podjazdach i innych powierzchniach poziomych.

Nie należy próbować odśnieżać na pochyłych powierzchniach oraz na powierzchniach, znajdujących się powyżej poziomu gruntu, takich jak dachy domów, dachy garaży, ganków i innych podobnych konstrukcjach.

Obsługa i przechowywanie

Od czasu do czasu należy sprawdzać, czy wszystkie śruby i nakrętki są dokręcone, żeby mieć pewność, że stan techniczny odśnieżarki pozwala na bezpieczne jej użytkowanie.

Zawsze należy stosować zalecenia niniejszej instrukcji obsługi dotyczące szczegółów przechowywania odśnieżarki przez dłuższy czas.

Silnik powinien popracować kilka minut po skończeniu odśniczania, żeby zapobice nagromadzeniu lodu na powierzchni wirnika.

Nic można przecchowywać odśnieżarki z paliwem w zbiorniku wcewnątrz budynku, gdzie są źródła ciepła i ognia, takie jak gorąca woda, grzejniki, suszarki do ubrań i temu podobne. Należy pozwolić silnikowi ostygnąć przed zaprowadzeniem sprzętu do pomieszczenia.

Montaż

Luzivonia S.p.A.U Tursuk Bryochu Wiaścna Zapłomu Lizavit Rottusznka Wiaścna Zapłomu Flii Rytowie Fa Kozrzejnik Zapiony Pleska Zamiana Ssama

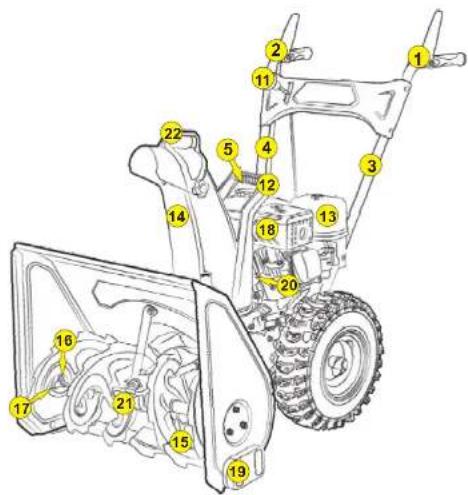

1 - Dźwignia załączania napędu
2 - Dźwignia załączania wirnika
3 - Linka załączania napędu z. regulacją
4 - Linka załączenia wirnika z regulacja
5 - Zbiornik paliwa Pb95
6 - Uchwyt linki rozrusznika
7 - Włącznik/Wyłącznik ON/OFF
8 - Czujnik poziomu oleju
9 - Wlew oleju silnikowego
10 - Spust oleju silnikowego
11 - Dźwignia zmiany biegów

12 - Uchwyt regulacji wyrzutu śnicgu
13 - Filtr powietrza (jeżeli występuję)
14 - Rynna wyrzut nikniegu
15 - Wirnik
16 - Śruby zabczpieczające, zrywalne
17- Zawleczki zabezpieczające, zrywalne
18 - Thumik
19 - Płoza regulacji wysokości pracy
20 - Pokrywa pasów klinowych
21 - Przekładnia katowa
22 - Rączka regulacji odległości wyrzutu

Uwaga! Przy temperaturze poniżej -18° pozwół silnikowi rozgrzać się przez kilka minut zanim rozpoczniesz odśnieżanie.

Uwaga! Odśnieżać należy na maksymalnych obrotach silnika.

Uruchamianie gorącego silnika

Jeśli silnik niedawno pracował i jest jeszcze ciepły, nie należy włączać ssania. Jeśli silnik nie uruchamia się, należy postępować tak, jak przy uruchomicniu zimnego silnika.

Zatrzymywanie silnika

Żeby zatrzymać silnik, należy zwolnić manetkę gazu i przekręcić włącznik zaplonu w pozycję OFF (stop)

Sterowanie odśnieżarką

Rys. 9
1 - Dźwignia zmiany biegów
2 - Dźwignia załączania wirnika
3 - Dźwignia załączania napędu

Sterowanie pracą odśnieżarki polega na:

wyborze prawidłowego biegu (prędkości jazdy), dokonuje się go dźwignia 1

uruchomieniu pracy wirnika poprzez wciśnięcie dźwigni 2

uruchomicniu napędu jazdy poprzez wciśnięcie dźwigni 3

Uwaga! Odśnieżać należy tylko na maksymalnych obrotach silnika (symbol zajęca).

Uwaga! Zatrzymanie wirnika bądź zatrzymanie odśnieżarki następuje po zwolnieniu odpowiedniej dźwigni

Poruszanie się do przodu i do tyłu

Zeby zmienić szybkość poruszania się, należy najpierw zwolnić dźwignię napędu jazdy, a następnie dźwignią zmiany biegów (dźwignia znajduje się pomiędzy rękojeściami i jest zakończona gałką Rys. 11, pkt 1) ustawić żądaną prędkość i wcisnąć manetkę jazdy.

Szybkość poruszania się należy dostosować do rodzaju śniegu.

Wybierz stosowną szybkość, ustawiając dźwignie biegów (Rys. 11Pkt. 1) w odpowiednią pozycje.

Bieg 1 -mokry, twardy, zleżaly lub głęboki śnieg

Bieg 2 - ciężko/średnie warunki

Bieg 3 - w średnich warunkach suchy, lekki o niewielkiej głębokości, dojazdowy

Bicg 4 - TYLKO dojazdowy

Uwaga! Zły dobór prędkości do panujących warunków odśnieżania może doprowadzić do mechanicznego uszkodzenia elementów odśnieżarki lub zerwania śrub zabezpieczających.

Żeby poruszać się do przodu, należy nacisnąć manetkę napędu jazdy trzymając mocno oburącz uchwyły sterownicze, odśnieżarka zacznie poruszać się do przodu. Sterowanie polega na naciśnięciu manetki i trzymaniu jej podczas jazdy, zwolnieniu dla zatrzymaniaNie wolno dodatkowo pchać odśnieżarki

Żeby poruszać się do tyły, należy zwolnić manetkę napędu jazdy.

Dźwignie zmiany biegów ustawić na biegu cofania R1

Weisnąć manetkę napędu jazdy.

Uwaga! Nie wolno zmieniać biegów podczas jazdy.

Odśnieżanie

Wirnik zaczyna obracać się po naciśnięciu dźwigni uruchamiania wirnika.

Aby zatrzymać odśnicżanie, należy zwolnić dźwignię kontroli wirnika.

Ostrzeżenie! Przy odśnicżaniu istniec niebezpieczeństwo wyrzucania przedmiotów, co może doprowadzić do poważnych obrażeń i zranicnia operatora. Żeby uchronić oczy, należy zawsze przy odśnicżaniu zakładać okulary

1 - Manetka gazu z wyłącznikiem (stop) dotyczy silnika B&S 2 - Dźwignia ssania

(Choke - ssanie włączone / Run - ssanie wyłączone)

3 - Zawór paliwa

(OFF - zamknięty / ON - otwarty

otworzyć zawór paliwa

włączyć urządzenie rozruchowe (ssanie) - przesunąć dźwignię 2 do pozycji Choke

w wersjach gdzie występuje dodatkowa pompka ssania nalczy pamiętać. iż zabronione jest naciskanie pompki przy dodatnich temperaturach

uchwycieć rękojeść rozrusznika, naprężyć, a następnie pociągnąć energicznie linkęrozrusznika.

Rys.7 1 2 3

Rys.8 UCHWYT ROZRUSZNIKA

Uwaga! Nie wyciągą linki do końca. Przytrzymać linkę deikatnie naciągnięćą przy jej zwijaniu się, jeśli silnik nie uruchamia się po 5 lub 6 pociągnięciach trzeba sprawdzić czy świeca nie jest zalana paliwem, ewentualnie zupoznać się zrozdziałem „Typowe problemy i ich rozwiązanie” kiedy silnik uruchomi się, ustawić sssanie w pozycji 1/2 kiedy silnik zacznie pracować równo, trzeba wyłączyć sssanie.

Montaż wyrzutnika śniegu

Wyrzutnik śniegu należy założyć na otwór wylotowy z odśnieżarki. Do przykręcenia wyrzutnika potrzebne

3 śrub z nakrętkami.

Montaż należy przeprowadzić zgodnie z rysunkiem poniżej.

Rys.3 1 -Uchwyt 2 -Kolo

Śruby i nakładki potrzebne do zamocowanie rękojeści są wkręcone w korpus odśnieżarki. Należy je wykręcić, umieścić rękojeść we właściwym miejscu tak, aby otwory rękojeści i korpusu się zgrały.

Śruby i nakładki wkręcić dokładnie w te same otwory z których zostały wykręcone, ale poprzez rękojeści.

Należy je mocno dokręcić.

W ten sposób zamocowaliśmy rękojeść odśnicżarki.

Pomiędzy uchwyty górne należy włożyć dźwignię zmiany biegów. W tym celu należy:

nasadzić na dźwignię listwę tak, aby cyfry oznaczające biegi były widoczne z pozycji operatora.

przykręcić oba KOńce listwy do rękojeści

przykręcić dźwignię zmiany biegów za pomocą 2 śrub do elementu wystającego z obudowy poniżej silnika.

Uwaga I Przed pierwszym uruchomieniem (nowej) odśnieżarki konieczne jest dolanie oleju do istniejącego smaru

który jest w przekładni kątowej co ma na celu lepsze smarowanie przekładni i wydłużenie jej żywotności

1. Przecchyl odsnicżarke jak pokazuje zdjęcie co ułatwii dostęp do korka, który umożliwia li dolanie oleju do przekładni kątowej

2. Tak jak pokazuje zdjęcie kluczem nasadowym wykręć korek

3. Do istniejącego smaru w przekładni kątowej dolej od 30-50 ml oleju ga! olej którym uzupełniamy przekładnie lej silnikowy stosowany w odśnieżarkach

Częsta kontrola i dolanie oleju do przekładni kątowej wydłuży żywotność przekładni, to bardzo ważny krok aby zachować życie i czas pracy przekładni śilmakowej a zarazem całej maszyny

Rączka mechanizmu obrotowego wyrzutnika

Rvs.4
1 - Wyrzutnik śniegu
2- Raczka do sterowania kata wyrzutu śniegu
3-Rączka do sterowania odległością wyrzutu śniegu
Montaż należy przeprowadzić zgodnie z rysunkiem poniżej.

Montaż linek uruchamiania napędu kół i wirnika odśnież arki

Kontrola ciśnienia w oponach
Ciśnienie powietrza w oponach powinno mieścić się w zakresie 1-1,4 bara (14,5 - 20 PSI)

Regulacja wysokości plóz

Po obu stronach osłony wirnika, od zewnętrznej strony znajdują się ploży regulujące wysokość pracy odśnieżarki. W zależności od potrzeb

(rodzaju podłoża) można tak dostosować wysokość odśnieżarki.

by bez przeszkód odśnieżać nawet alejki wysypane żwirem, a maszyna nie odrzucała kamieni i żwiru

Przygotowanie silnika

Co należy zrobić przed uruchomieniem silnika.

Przed obsługą lub pierwszym uruchomieniem silnika należy zapoznać się z budową odśnieżarki, zasadami działania i sterowania.

Upcwnić się, że wszystkie śruby i nakrętki są prawidłowo dokręconc.

Upcwnić się, czy plozy są właściwie ustawionc, jak opisano w rozdziale „Regulacja wysokości płóz”.

Uwaga! Zbiorniki paliwa i oleju są puste

Mogą znajdować się w nich składowe ilości cieczy pozostałe po kontroli technicznej w fabryce.

OSTRZEŻENIE! Zawsze należy korzystać ze specjalnego bezpiecznego pojemnika na benzynę (kanistra). Przy tankowaniu nie wolno palić papierosów. Nie wolno również tankować w pomieszczeniach. Przed tankowaniem trzeba zatrzymać silnik i pozwolić silnikowi ostygnąć przez kilka minut.

Należy stosować zawsze benzyny bezelowiową Pb95 wolną od zanieczyszczeń, przefiltrorowaną przez drobne sito paliwowe. Dbać o to, aby benzyna była przechowywana nie dłużej niż miesiąc w szczelnym i czystym kanistrze. Stosować olej do silników czterosuwowych SAE 5W30 lub 10W30. Są to jedyne oleje zalecane przez producenta silników do odśnieżarek. Jednorazowe napelnienie miski olejowej wymaga użycia ok. 0,62 L oleju. Polecamy olej marki NAC i TECPART SNOW

Uruchamianie zimnego silnika

Uwaga! Nowy silnik nie jest zalany olejem. Przed uruchomieniem silnika należy do miski olejowej włać około 0,62 L. oleju silnikowego wg podanej wcześniej specyfikacji. Należy sprawdzić miarką w korku wlewu oleju, czy poziom olejn jest maksymalny. Odśnicżarka wyposażona jest w czujnik oleju., który nie pozwoli uruchomić odśnicżarki z nieprawidłowym poziomem oleju.

Rozruch silnika

Przed uruchomieniem silnika należy upewnić się, że zapoznałeś się ze wszystkimi zaleceniami zawartymi na stronach instrukcji obsługi.

Uwaga! Nie wolno uruchamiać silnika w pomieszczeniu lub w zamknięlej niewentylowanej przestrzeni, ponieważ spaliny zawierają tlenek węgla bezzapachowy i śmiertelny gaz. Temperatura tłumika i powierzchni dookoła niego może sięgać 165° C.

Aby uruchomić silnik należy:

sprawdzić poziom oleju

napcłnić zbiornik paliwa benzyną bezołowiiowa

upewnić się, czy napęd kół i napęd wirnika są wyłączone

czy na świecie zapłonową nałożona jest tzw. fajka

sprawdzić czystość filtra powietrza (jeśli występuje).

W zimie nie ma potrzeby stosowania filtrów-brak kurzu

Rys.6
ON- włączony
OFF- wyłączony

włączyć zapłon (rys. poniżej)

przesunąć manetkę gazu w położenie maksymalnych obrotów silnika

Uwaga! W nowej odśnicżarcc manetka gazu przesuwa się z dużym oporem. Na zdjęciu poniżej manetka gazu znajduje się w położeniu maksymalnych obrotów silnika (symbol Zająca). Przesunięcic manetki w lewo powoduje zmniejszenie obrotów, aż do obrotów minimalnych (symbol Żółwia).
