INSTRUKCJA OBSŁUGI VDA-99A3 Eura

Przed montażem, podłączeniem i użytkowaniem urządzenia prosimy o dokładne zapoznanie się z niniejszą instrukcją obsługi. W razie jakichkolwiek problemów ze zrozumieniem jej treści prosimy o skontaktowanie się ze sprzedawcą urządzenia. Samodzielny montaż i uruchomienie urządzenia jest możliwe pod warunkiem używania odpowiednich narzędzi. Niemniej zalecane jest dokonywanie montażu urządzenia przez wykwalifikowany personel.

Producent nie odpowiada za uszkodzenia mogące wyniknąć z nieprawidłowego montażu czy eksploatacji urządzenia oraz z dokonywania samodzielnych napraw i modyfikacji.

Informacja dla posiadaczy 4 żyłowych wideodomofonów Eura:

IP Box współpracuje wyłącznie z monitorami i kasetami z serii Eura Connect. Zanim zdecydujesz się na zakup urządzenia prosimy o sprawdzenie kompatybilności, którą można sprawdzić odczytując numer seryjny z tabliczki znamionowej, znajdującej się na tylnym panelu monitora/ kasety zewnętrznej. IP Box wspiera wszystkie urządzenia, na których numer seryjny rozpoczna się od 17≤.

Eura-Tech Sp. z o.o. niniejszym oświadcza, że typ urządzenia radiowego - IP Box (Bramka IP) Eura VDA-99A3 - jest zgodny z dyrektywą 2014/53/UE.

Pełny tekst deklaracji zgodności UE jest dostępny pod następującym adresem internetowym:

www.eura-tech.eu

CE

1. CHARAKTERYSTYKA MODUŁU

Dzięki aplikacji mobilnej Eura Connect bramka IP (IP BOX) VDA-99A3 umożliwia na- wiązanie zdalnego połącznia pomiędzy 4 żyłowym, analogowym wideodomofonem, a urządzeniem mobilnym. Zastosowana została tutaj technologia kompresji wideo H.264, która ma zapewnić wysoką jakość obrazu oraz płynny przesył w czasie rzeczy- wistym. Wykorzystano tutaj standardowy protokół sieciowy TCP / IP, dzięki niemu możliwa jest zdalna konfiguracja, restart oraz aktualizacja oprogramowania urządze- nia. Możliwe jest odebranie połączenia w dowolnym miejscu i czasie na ziemi, bądź monitorowanie wejścia na posesje przez smartfon lub tablet.

2. BUDOWA MODUŁU

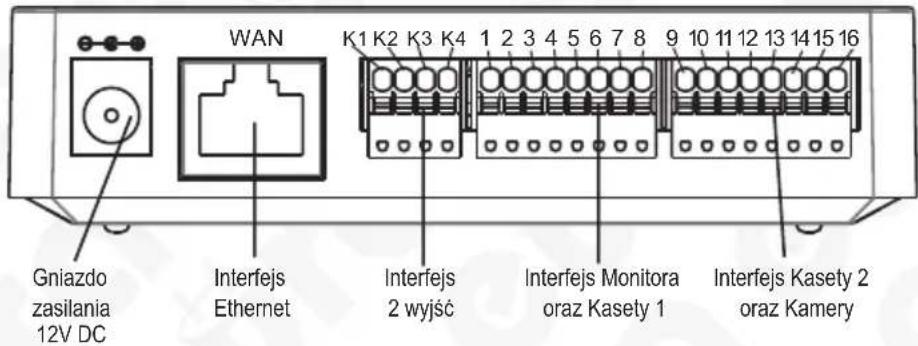

Gniazdo zasilania 12V DC WAN Interfejs Ethernet K1 K2 K3 K4 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 Interfejs 2 wyjśc Interfejs Monitora oraz Kasety 1 Interfejs Kasety 2 oraz Kamery

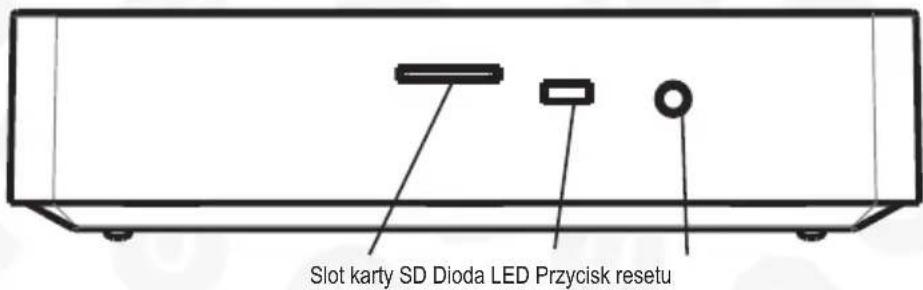

Slot karty SD Dioda LED Przycisk resetu

Rys. 1. Budowa modułu VDA-99A3

3. INSTALACJA MODUŁU

1. Przed montażem należy sprawdzić czy moduł VDA-99A3 znajduje się w zasięgu sieci WiFi w której ma pracować. W przypadku zastosowania połączenia przewodowego należy pamiętać, aby dodatkowo do modułu doprowadzić przewód internetowy.

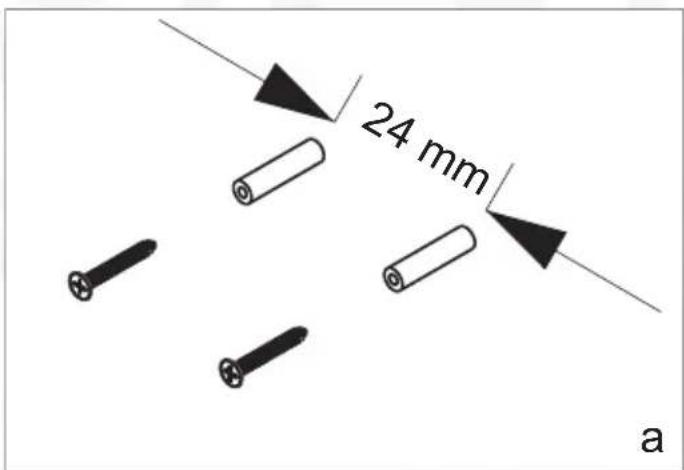

24 mm a

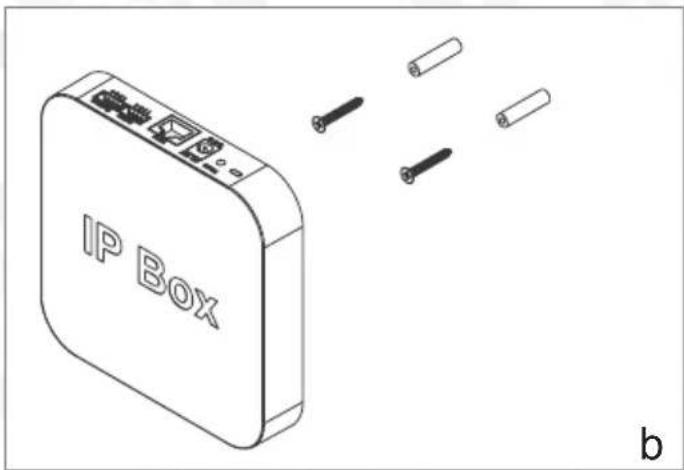

Rys. 2. Instalacja modułu VDA-99A3

1. Do zacisków połączeniowych znajdujących się na froncie modułu (rys. 2b) podłączamy poszczególne żyły przewodu wg schematu (rys. 3)

2. Do gniazda zasilania podłączamy wtyk zasilacza będącego na wyposażeniu zestawu.

3. Na tylnej części obudowy modułu znajdują się 2 otwory służące do zawieszenia urządzenia. Należy delikatnie powiesić moduł, tak aby 2 wycięcia w tylnej części modułu znalazły się na zainstalowanych wcześniej śrubach.

4. Podłączyć zasilacz do sieci \~230V/50Hz

UWAGA:

Nie należy dokonywać żadnych podłączeń ani przełączeń przewodów jeżeli urządzenie jest podłączone do zasilania. Nie przestrzeganie powyższego zalecenia może doprowadzić do uszkodzenia urządzenia! Przed dokonywaniem montażu, czy demontażu urządzenia należy uprzednio odłączyć zasilanie!

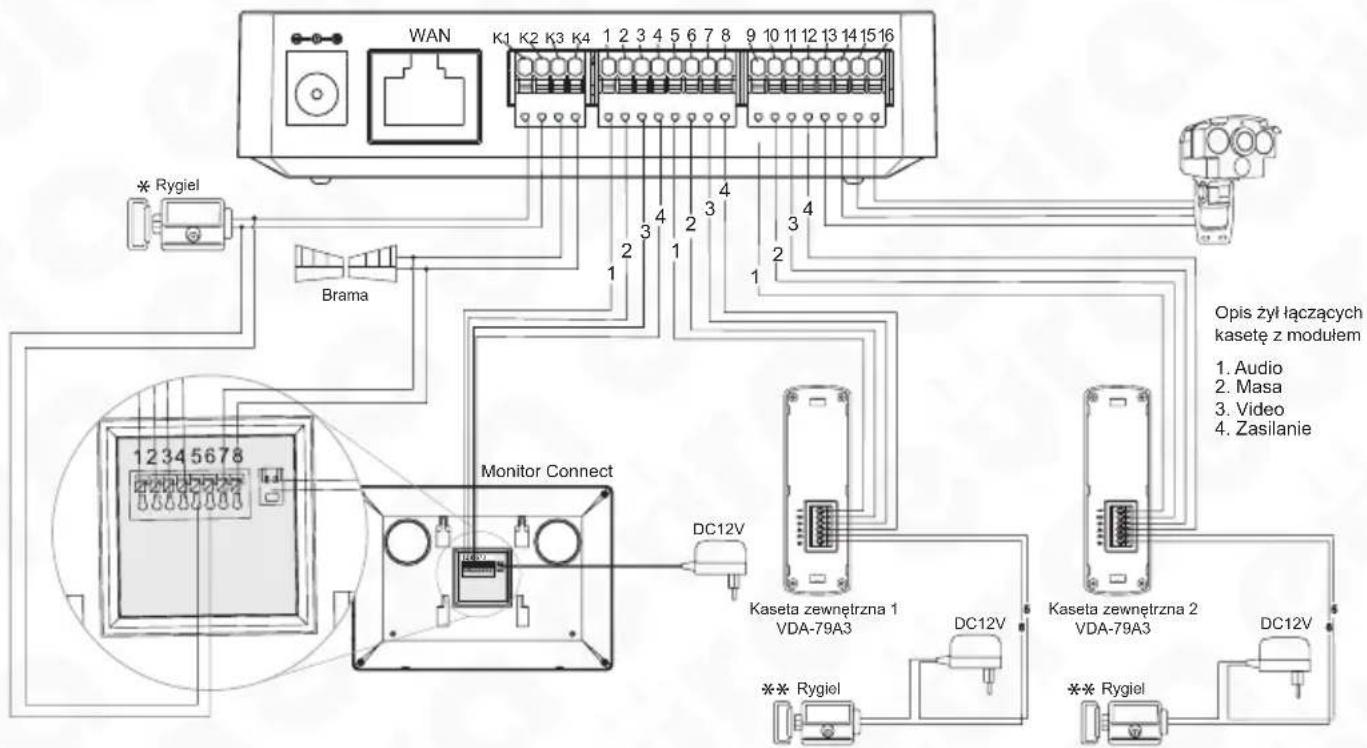

1. SCHEMAT POŁĄCZEŃ MODUŁU VDA-99A3 Z INNYMI KOMPONENTAMI Schemat połączeń systemu, w skład którego wchodzą: kasety zewnętrzne, monitor, rygle elektromagnetyczne, automat bramy wjazdowej lub garażowej i zasilacze pokazano na rys. 3.

WAN K1 K2 K3 K4 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 Rygiel Brama Monitor Connect DC12V Kaseta zewnętrzna 1 VDA-79A3 Opis żył łączących kasetę z modułem 1. Audio 2. Masa 3. Video 4. Zasilanie ** Rygiel DC12V Kaseta zewnętrzna 2 VDA-79A3 ** Rygiel DC12V

Rys. 3. Schemat połączeń modułu VDA-99A3 z innymi komponentami

* wyjście wykorzystywane wyłącznie przy zastosowaniu jednej kasety bez wbudowanej obsługi rygla elektromagnetycznego
** warunkiem obsługi 2 wejść jest zastosowanie kaset zew. wyposażonych w wyjście 12V DC/ 350mA lub wyjście N.O. max 24V/ 1A

UWAGA:

1. Sterowanie bramą wjazdową realizowane jest za pomocą przekaźnika, którego styki N.O. (normalnie otwarte) wyprowadzone są na zaciski 7 i 8 monitora oraz na styki 3 i 4 modułu VDA-99A3.
2. Wszelkie przewody energetyczne i telekomunikacyjne, będące w bezpośrednim kontakcie z przewodami łączącymi kasetę zewnętrzną z monitorem mogą wpłynąć niekorzystnie na działanie całego zestawu.
3. W celu poprawnego działania modułu VDA-99A3 oraz korzystania z pełnej funkcjonalności urządzenia, należy zainstalować moduł w zasięgu sieci WiFi lub doprowadzić do modułu przewód internetowy Ethernet podłączony do sieci internetowej.

UWAGA:

Połączenie z ryglem elektromagnetycznym powinno zostać przeprowadzone przewodem 2 x 0.75mm, podobnie w przypadku połączenia z opcjonalnym automatem bramy wjazdowej. Optymalnym rozwiązaniem będzie użycie 4-żyłowego przewodu łączącego monitor z modułem VDA-99A3 oraz z kasetami zewnętrznymi. Jeżeli użytkownik posiada inne przewody połączeniowe niż zalecane to dopuszcza się ich zastosowanie, niemniej należy dokonać próbnego podłączenia zestawu celem sprawdzenia poprawności jego działania.

	Odległość między urządzeniami Rodzaj przewodu
Kaseta zewnętrzna - - moduł VDA-99A3 - monitor	0 - 40 - 60m 4x0.5mm	2
	0 - 75 - 100m 4x0.75mm	2

W celu zainstalowania należy pobrać aplikację z Goole Play (dla użytkowników Android) lub AppStore (dla użytkowników iOS).

5.2. DODAWANIE URZĄDZENIA DO WSPÓLNEJ SIECI INTERNETOWEJ

W celu dodania urządzeń do sieci internetowej należy kolejno:

1. podłączyć zasilanie modułu oraz w przypadku chęci podłączenia Internetu przewodowo podłączyć przewód ethernetowy do gniazda WAN urządzenia,
2. połączyć smartfon z bezprzewodową siecią Wifl (2,4 GHz), w której ma pracować IP Box z tą sama siecią w której znajduje się moduł VDA-99A3,
3. uruchomić aplikację eura CONNECT

5.3. PAROWANIE URZĄDZENIA Z POZYCJI APLIKACJI

Moduł podłączony kablem ethernetowym zasygnalizuje gotowość do pracy niebieską diodą LED. W przypadku chęci dodania urządzenia bezprzewodowo (za pomoca WiFi), dioda na urządzeniu powinna być w stanie parowania tj. migać na czerwono.

W celu dodania urządzenia należy postępować zgodnie z poniższą instrukcją:

1. Uruchamiamy aplikacje wotniarnawtrodawania urządzeń,
2. klikamy w ikonkę + (dodawanie urządzeń za pomocą kodu QR, służy nam do dodania wcześniej sparowanych urządzeń),
3. z listy dostępnych urządzeń należy wybrać ikonkę z IP BOX i postępować wg wytycznych w aplikacji.

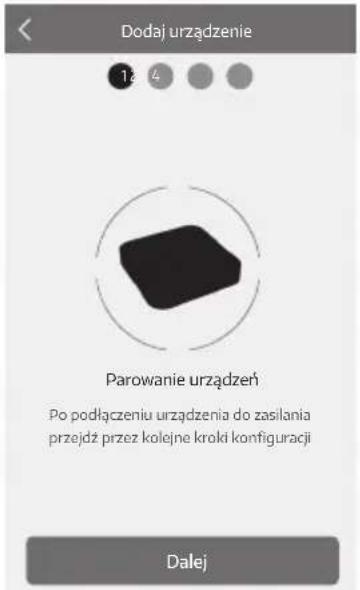

3.1. na pierwszym ekranie dodawania urządzenia, należy wcisnąć „Dalej”,

Dodaj urządzenie 1 4 Parowanie urządzeń Po podłączeniu urządzenia do zasilania przejdź przez kolejne kroki konfiguracji Dalej

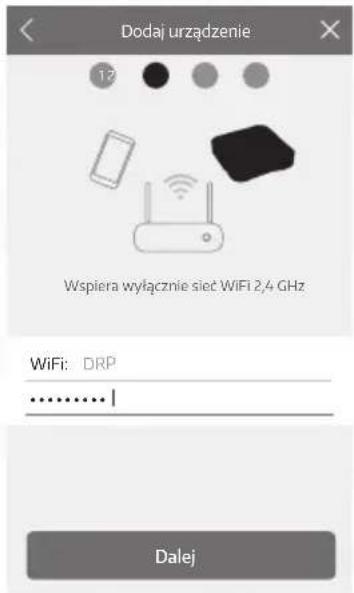

3.2 na drugim ekranie należy wybrać sieć WiFi do której podłączony jest moduł VDA-99A3, a następnie wpisać haśło sieci i kliknąć „Dalej”,

Dodaj urządzenie 12 Wspiera wyłącznie sieć WiFi 2,4 GHz WiFi: DRP ......| Dalej

3.3 na trzecim ekranie należy wybrać opcję „Szybka konfiguracja”,

Dodaj urządzenie 1 2 3 4 Szybka konfiguracja Utrzymaj urządznie w zasięgu sieci Wifi > Połączenie LAN Dodaj urządzenie online >

3.4 na czwartym ekranie wyświetli się lista dostępnych urządzeń, należy wybrać urządzenie, a następnie kliknąć „Dodaj”,

Dodaj urządzenie 1 2 3 4 B17WIFI-37111A 37YFWJR3BSZF4CE5111A Wyszukiwanie urządzeń Dodaj

3.5 Moduł VDA-99A3 został sparowany z naszym smartfonem i jest dostępny na stro-nie głównej Aplikacji.

Eura Connect Eura Connect online Uraśrodonta Zdarzenia Wiedomości Ustawienia

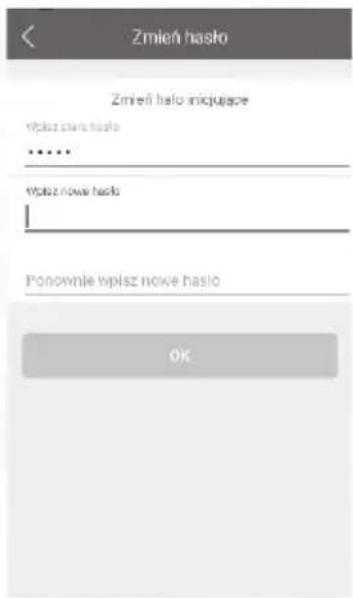

3.6 Ostatnim krokiem jest kliknięcie ikonki urządzenia i zmiana fabrycznego hasła (admin).

Zmień hasło Zmień halo iniquiące wpisz nowe hasło ... wpisz nowe hasło Ponownie wpisz nowe hasło OK

5.4. RESETOWANIE MODUŁU VDA-99A3

W przypadku problemów związanych z parowaniem urządzenia, sygnalizowanym czerwonym podświele-niem diody LED znajdującej się na przednim panelu urządzenia ze smartfonem, zalecane jest zresetowanie urządzenia.

Przed wykonaniem resetu upewnij się:

• czy moduł jest w zasiegu sieci WiFi lub czy jest prawidłowo podłączony drożnym przewodem ethernetowym do naszej sieci Internetowej,
• czy smartfon połączony jest z siecią Wifi 2,4 GHz do której wpięty jest przewodem Ethernet nasz moduł VDA-99A3, a także czy wpisywane hasło sieci WiFi jest poprawne

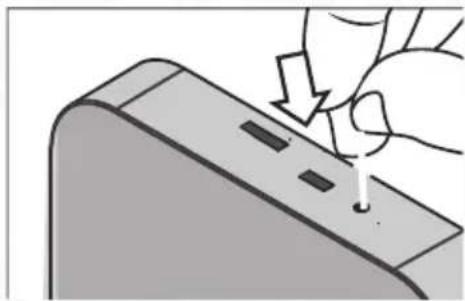

W celu wykonania resetu wciskamy na ok. 5 sekund przycisk reset znajdujący sie na froncie urządzenia. Kontrolka zmieni kolor na czerwony i zacznie migać naprzemiennie z kolorem niebieskim, po czym nastąpi chwilowe wyłączenie podświetlenia diody. Po okresie ok. 10 sekund urządzenie, przejdzie w tryb parowania. Stan ten sygnalizowany jest miganiem czerwonej diody. Następnie należy ponownie dodać urządzenie do aplikacji mobilnej (punkt 5.3). Poprawne dodanie urządzenia do sieci internetowej przy wykorzystaniu aplikacji mobilnej zostanie zasygnalizowane przez moduł IP BOX niebieskim ciągłym podświetleniem diody LED.

Z pozycji aplikacji Eura Connect zawsze istnieje możliwość skorzystania z centrum pomocy. W tym celu naciskamy naciskając, a następnie ② Znajdziemy tam wyjaśnione poszczególne opcje aplikacji, wraz z opisami wszystkich piktogramów.

Uwaga: Wywołanie aplikacji na smartfonie jest PIORYTETOWE. Odebranie rozmowy w monitorze nie rozłącza wywołania w aplikacji. Przy podłączonych 2 kasetach do modułu IP-BOX, możliwe jest wykonanie podglądu z pozycji monitora tylko kasety nr 1.

CZYSZCZENIE I KONSERWACJA POSZCZEGÓLNYCH ELEMENTÓW ZESTAWU

W wypadku zabrudzenia urządzenia należy je czyścić wyłącznie miękką, lekko wilgotną szmatką z dodatkiem niewielkiej ilości środków myjących przeznaczonych do mycia elementów z tworzyw sztucznych.

UWAGA: Używanie środków myjących opartych na bazie rozpuszczalników, benzyn itp. oraz środków zawierających substancje ścierne jest niedopuszczalne!

6. SPECYFIKACJA TECHNICZNA

Napięcie zasilania 12 V DC
Własny zasilacz Tak
Minimalna ilość przewodów łączących 4
Ilość obsługiwanych wejść (kaset) 2
Pobór mocy - czuwanie / praca 3,5W / 7W
Ilość obsługiwanych wyjść 2
Rodzaje wyjść Wyjście 1: 12V DC 350mA, Wyjście 2: N.O. 1A/24VDC Max
Czas aktywacji wyjść Wyjście 1: 3s, Wyjście 2: 1s
Interfejs komunikacji przewodowej Ethernet 10/100 Mb/s RJ-45
Interfejs komunikacji bezprzewodowej	IEEE 802.11 b/g/n
Częstotliwość nadajnika WiFi	2,4 GHz
Moc nadajnika WiFi	2 dBi
Obsługa za pomocą aplikacji(Android/iOS)	Tak
Materiał obudowy	Tworzywo sztuczne
Temperaturowy zakres pracy	-20°C ~ +50°C
Waga netto	135 g
Wymiary monitora (W x SZ x G)	26x105x105 mm
