INSTRUKCJA OBSŁUGI Smart-D Cyfral

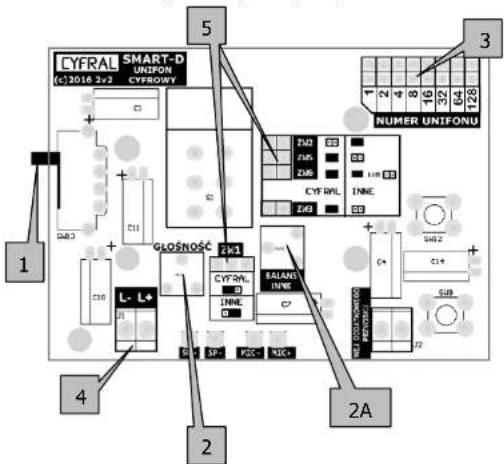

Po demontażu pokrywy holdera unifonu przewody instalacyjne linii i masy przychodzące z centrali należy po przełożeniu ich przez otwor obudowy podłączyć do zacisków oznaczonych odpowiednio L+ i L- zgodnie z rysunkiem poniżej. Na rysunku tym pokazane zostało też rozmleszczenie ważniejszych elementów regulacyjnych i funkcyjnych.

1. trójstopniowy przełącznik głośności dzwonienia

2. potencjometr regulacji głośności rozmowy w słuchawce unifonu
   2A. Dla systemów innych niż Cyfral CC-2000, regulacja balansu, minimalizacja szkodliwych sprzężeń akustycznych.

3. pole adresowe - zwory do ustawienia unikalnego numeru unifonu w systemie

4. zaciski przyłączeniowe linii L+i L-

5. ZW1, ZW2, ZW3, ZW5, ZW6 – zwory służące do ustawienia systemu w jakim będzie pracował unifon

-6-

ADRESOWANIE UNIFONU CYFROWEGO.

W systemie magistrali dwuprzewodowej, w którym unifony dołączane mogą być w dowolnym miejscu magistrali, oczywście z zachowaniem odpowiedniej biegunowości, każdy unifon musi mieć swój unikalny adres. Adres ten jest określany ustawleniem zwór w polu adresowym.

W polu tym znajduj się osiem zworek, każda z nich ma przypisaną wartość : 1, 2, 4, 8, 16, 32, 64 i 128.

Numery unifonów w systemie zawierają się w przedziale od 1 do 255. Każdy z tych numerów można ustawić poprzez zsumowanie podanych powyżej wartości.

Założenie zworki na kołki przy danej wartości powoduje dodanie jej do ustawianego numeru.

Przykłady:

Numer unifonu 5:

Zakładamy zworki o wartościach: 1 i 4

1 + 4 => 5

Numer unifonu 153:

Zakładamy zworki: 1, 8, 16, 128:

1 + 8 + 16 + 128 = > 153

Numer unifonu 96:

Zakładamy zworki: 32, 64:

32 + 64 =>96

OPCJONALNY PRZYCISK WIELOFUNKCYJNY

UWAGA – przycisk nie jest montowany seryjnie, wersja z dodatkowym przyciskiem do zamówienia u producenta.

Przycisk wielofunkcyjny służy do podłączenia dodatkowych urządzeń (wyłączniki światła, sterowanie bramą, itp.) Jest on niezależny od systemu domofonowego i jest zwykłym przyciskiem zwiernym.

Maksymalne obciążenie: 200mA 12V AC/DC

W przypadku kłopotów z montażem, lub niewłaściwą pracą aparatu prosimy o telefoniczny kontakt z działem serwisu firmy 426399870.

Zakaz umieszczania zużytego sprzętu łącznie z innymi odpadami

CYFRAL®

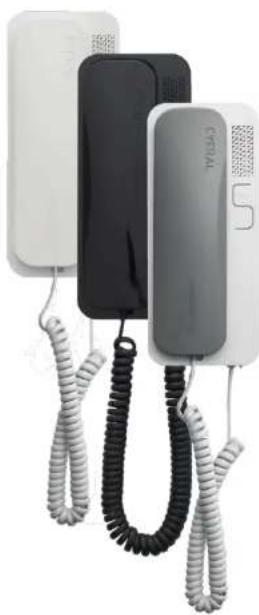

APARAT DOMOFONOWY SMART-D CE

do systemu CYFRAL CC-2000 oraz innych systemów cyfrowych

CYFRAL Chabelska i Wspólnicy S.J.

ul. Konstantynowska 62/70

95 - 100 ZGIERZ

tel. [phone]

fax [phone]

e-mail: [e-mail] internet: www.cyfral.pl

CYFRAL®

CYFRAL Chabelska i Wspólnicy Sp.1.

ul. Konstantynowska 62/70 95-100 Zgiarcz k/todzi

DEKLARACJA ZGODNOŚCI

Nr 28/2015

Nazwa Producenta: CYFRAL Chabelska i Wspólnicy Sp.J.

Adres Producenta: ul. Konstantynowska 62/70 ; 95-100 Zgierz

deklaruje, że wyrób o nazwie:

Unifon cyfrowy typu SMART-D

spełnia następujące wymagania przepisów polskich oraz dyrektyw UB:

1. Wymagania ochrony w zakresie kompatybilność elektromagnetycznej (Ustawa o kompatybilność elektromagnetycznej z 13.04.2007; Dz. U. nr 82, poz. 556) zawarte w Dyrektywie 2004/108/WE

oraz zastosoweno następujące domy zhannonieowane:

PN-EN 61000-6-1:2008 PN-EN 61000-6-3:2008

1. Wymaganie ochrony w zakresie sprzętu elektrycznego (Roap. Ministra Gospodarki z 21.08.2007, Dz. U. Nr 155, poz. 1069) zawarta w Dyrektywie 2006/95/WE

craz zastosoweno następujące normy zhamonzkowane:

PN-EN 60065:2004 PN-EN 60065:2004/A1:2005

I w następstwie nosi oznakowanie CE.

Zgierz, dnia 06.02.2015 Miejsce i data

Uzkań Katarzyna Chabeńska – Wspólnik Nazwało i stanowisko osoby upoważnionej

N.P: 725-18-43-745; REGON: 473075282; Sqd Rejonowy dla toda Śrądmietcio KRS: 0020131210 tel. [phone]; fax: [phone]; [e-mail]; www.cytral.pl

Szanowni Państwo!

Jest nam niezmiernie miło, że zdecydowaliście się Państw na zakup aparatu domofonowego typu SMART-D. Wierzymy, że dobra jakość i funkcjonalność naszego produktu spełni Państwa oczekiwania.

UWAGA:

Aparat jest dostępny w dwóch wersjach :

do systemów cyfrowych CC-2000 firmy CYFRAL oraz systemów cyfrowych innych producentów
- wyłącznie do systemów cyfrowych CC-2000 firmy CYFRAL z możliwością współpracy równoległej do trzech aparatów na jednym numerze abonenta

Wersja aparatu oznaczona jest na pudełku i na płytce elektroniki unifonu.

ELEMENTY FUNKCYJNE APARATU

Na poniższym rysunku przedstawiono rozmieszczenie podstawowych elementów funkcyjnych aparatu.

1. przycisk otwierania zaczepu elektromagnetycznego
2. przełącznik regulacji sygnału wywołania, którego poziom głośności można ustawić w pozycji:
   ■ HIGH - głośno
   ■ LOW - cicho
   ■ OFF – wyłączony
3. OPCJONALNY przycisk wielofunkcyjny - sterowanie pracą innych urządzeń (uruchomienie sterowania bramy, oświetlenia, dodatkowy dzwonek, itp.)

DEMONTAŻ APARATU.

Przed montażem i konfiguracją holder unifonu (podstawa) musi zostać otworzony.

Aparat domofonowy SMART-D charakteryzuje się łatwym demontażem holdera aparatu, którego dwie części pokrywy połączone są ze sobą jednym wkrętem umieszczonym pod głośnikiem słuchawki. Aby zdemontować pokrywę należy odkręcić wkrętakiem wkręt oraz następnie złapać za brzeg pokrywy holdera w górnej jej części i podągnąć do slebie. Następnie należy powtórzyć operację łapiąc za brzeg pokrywy w dolnej jej części.

PRZYGOTOWANIE APARATU DO PRACY

Aparat fabrycznie ustawiony jest do współpracy z systemem firmy CYFRAL.

Aparat domofonowy SMART-D przystosowany jest do współpracy z cyfrowym systemem domofonowym CC-2000, ale może także współpracować w systemach cyfrowych innych producentów. Dlatego też przed podłączeniem należy skonfigurować poprzez ustawienie odpowiednich zworek, w jakim systemie będzie pracował unifon.

Ustawienie zworek opisane jest na płytce unifonu.

W niektórych systemach zwora ZW6 musi zostać zdjęta, należy to ustalić po zamontowaniu unifonu w systemie.

UWAGA: unifon nie współpracuje z systemami Urmet.
