INSTRUKCJA OBSŁUGI SMART Cyfral

1. Złącze do podłączenia linii unifonu przychodzącej z centrali
2. Potencjometr regulacji efektu antylokalnego - fabrycznie ustawiany na minimum szkodliwych sprzężeń akustycznych pomiędzy mikrofonem i głośnikiem słuchawki unifonu,

UWAGA: regulacja efektu lokalnego nie powinna być przeprowadzana bez wyrażnej potrzeby.

1. złącze dwunóżkowe - jumper - zwarcie zworą przekształca unifon z wersji bez podsluchu na wersję z podsluchem, szczególnie przydatną w instalacjach w domkach jednorodzinnych, gdzie podsluch wejścia, jak również pełna aktywność unifonu po zdjęciu słuchawki z uchwytu, bez konieczności wcześniejszego jego wywołania, może być pożadana.

2. przycisk otwierania zamka

3. trójpozycyjny przełącznik głośności dzwonka:

4. wysokl poziom dzwonka
5. średni poziom dzwonka

6. dzwonek wyłączony

7. regulacja czułości mikrofonu

- zwora założona – wysoka czułość - zwora zdjęta – czułość obniżona

Fabrycznie aparat ustawiony jest na wysoką czułość mikrofonu – w przypadku zbyt wysokiego poziomu dźwięku w panelu zewnętrznym zworę należy zdjąć.

1. Potencjometr regulacji głośności rozmowy w słuchawce. W razie potrzeby należy ustawić według własnych preferencji.

UWAGA: przy maksymalnym wzmocnieniu mogą występować sprzęenia akustyczne.

-6-

PRZYCISK WIELOFUNKCYJNY

Przycisk wielofunkcyjny służy do podłączenia dodatkowych urządzeń (wyłączniki światła, sterowanie bramą, itp.) Jest on niezależny od systemu domofonowego i jest zwykłym przyciskiem zwiernym. Maksymalne obciążenie: 200mA 12V AC/DC Zaciski przycisku wielofunkcyjnego oznaczone są na rysunku numerem 8.

W przypadku kłopotów z montażem, lub niewłaściwą pracą aparatu prosimy o telefoniczny kontakt z działem serwisu firmy 426399870.

Zakaz umieszczania zużytego sprzętu łącznie innymi odpadami

CYFRAL®

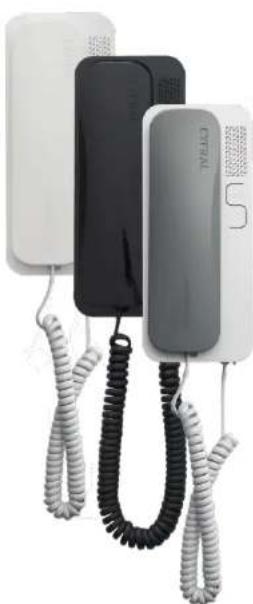

APARAT DOMOFONOWY SMARTCE

CYFRAL Chabelska i Wspólnicy S.J.

ul. Konstantynowska 62/70

95 - 100 ZGIERZ

tel. [phone]

fax [phone]

e-mail: [e-mail] internet:www.cyfral.pl

CYFRAL®

CYFRAI Chabelska i Wapólnicy Sp. J.

Dr. Konstantynowika 62/70 33-109 Zelertz k/10451

2017年1月1日

DEKLARACJA ZGODNOŚCI

Nr 29/2015

Nazwa Producenta: CYFRAL Chabelska I Wspólnicy Sp.J.

Adres Producenta: ul. Konstantynowska 62/70 : 95-100 Zgierz

deklaruje, że wyrób o nazwie:

Unifon analogowy typu SMART

spelnia następujące wymagania przepisów polstich oraz dyrektyw UE:

1. Wymaganie ochrony w zakresie kompetybinoloć elektromagnetycznej (Listowe o kompetybinoloć elektromagnetycznej z 13.04.2007r, Oz. 11. nr 82, poz. 556) sowarte w Dyrektywie 2004/108/WE

oraz zadałosowano nesbepujące konty zhańtionizowane:

PN-EN 61000-6-1:2008 PN-EN 61000-5-3:2008

1. Wyneganie ochrony w zakresie spreżu elektrycznego (Rosp. Ministra Gospodarki z 21.06.2007, Dz. U. Nr 155, poz. 1(89) zawarte w Dyroktywie 2006/95/WE

i w następetwie nosł oznakowanie CE.

Zgierz, dnia 06.02.2015 Wielace Lola

Katarzyna Chabelska – Wspólnik Nazwiatu i stanowietki ochy apowstskoi

HIP: 725-58-43-745; REGION: 473075282; Sad Rejonown din todi Sroaminierte. KRS: 000313210 tel. [phone]; fax: [phone]; [e-mail]; www.cyfreal.pl

-3-

Szanowni Państwo!

Jest nam niezmiernie miło, że zdecydowaliście się Państwo na zakup aparatu domofonowego typu SMART. Wierzymy, że dobra jakość i funkcjonalność naszego produktu spełni Państwa oczekiwania.

UWAGA:

Aparat zapewnia prawidłowe działanie w systemach analogowych CYFRAL opartych na centralach typu TD-3, TD4, TD-6oraz systemach cyfrowo-analogowych CC1000 i CC1500

DEMONTAŽ APARATU.

Przed montażem i konfiguracją holder unifonu (podstawa) musi zostać otworzony.

Aparat domofonowy SMART charakteryzuje się latwym demontażem holdera aparatu, którego dwie części pokrywy połączone są ze sobą jednym wkrętem umieszczonym pod głośnikiem słuchawki. Aby zdemontować pokrywę należy odkręcić wkrętakiem wkręt oraz następnie złapać za brzeg pokrywy holdera w górnej jej części I pociągnąć do sleble. Następnie należy powtórzycć operację łapiąc za brzeg pokrywy w dolnej jej części.

-4-

MONTAŻ UNIFONU.

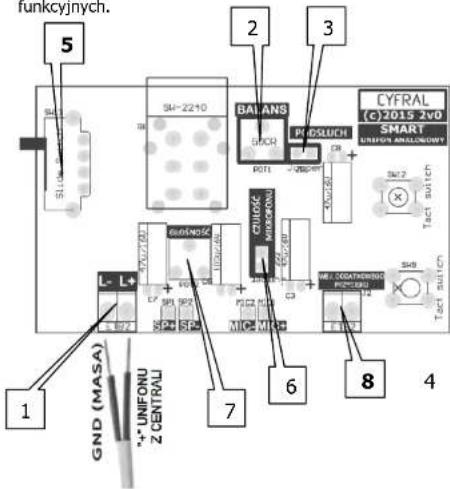

Po demontażu pokrywy holdera unifonu przewody instalacyjne „+” UNIFONU i GND przychodzące z centrali należy po przełożeniu ich przez otwór obudowy podłączyć do zacisków oznaczonych odpowiednio L+ i L- zgodnie z następnym rysunkiem na którym pokazane zostało też rozmieszczenie ważniejszych elementów regulacyjnych I
