INSTRUKCJA OBSŁUGI Smart 5P Cyfral

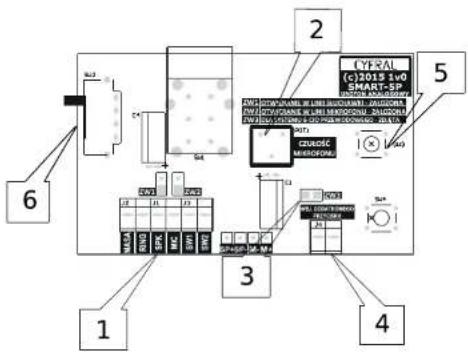

- Złącze do podłączenia linii unifonu przychodzącej z centrali
- Potencjometr regulacji czułości mikrofonu w unifonie
- Zworki konfiguracyjne systemu.
- Złącze dodatkowego przycisku.
- Przycisk otwierania zamka
- Trójpozycyjny przełącznik głośności dzwonka:
- wysoki poziom dzwonka
- średni poziom dzwonka
- dzwonek wyłączony
ELEMENTY REGULACYJNE UNIFONU
Przycisk wielofunkcyjny
Przycisk wielofunkcyjny służy do podłączenia dodatkowych urządzeń (wyłączniki światła, sterowanie bramą, itp.) Jest on niezależny od systemu domofonowego I jest zwykłym przyciskiem zwiernym. Maksymalne obclążenie: 200mA 12V AC/DC
W przypadku kłopotów z montażem, lub niewłaściwą pracą aparatu prosimy o telefoniczny kontakt z działem serwisu firmy 426399870.
CYFRAL®
CYFRAŁ Chobelska I Współnicy Sp.1.
ul. Konstantynowska 62/70 95-100 Zgierz k/todzi
DEKLARACJA ZGODNOŚCI Nr 30/2015
Nazwa Producenta: CYFRAL Chabelska i Wspólnicy Sp.J.
Adres Producenta: ul. Konstantynowska 82/70 ; 95-100 Zgierz
deklaruje, że wyrób o nazwie:
Unifon analogowy typu SMART-5P
spełnia następujące wymagania przepisów polskich oraz dyrektyw UE:
- Wymagania ochrony w zakresie kompatybilności elektromagnetycznej (Ustawa o kompatybilność oletromagnetycznej z 13.04.2007r, Oz. U. n° 82, poz. 555) zewarte w Dyrektywie 2004/108/WE
oraz zastosowano następujące normy zhermonizowane:
PN-EN 61000-6-1:2008
PN-EN 61000-6-3:2008
- Wymązania ochrony w zakresie sprętu elektrycznego (Rozp. Ministra Gospodarki z 21.08.2007, Dz. U, Nr 155, poz. 1089) zawarta w Dyrektywie 2006/95/WII
orsz zastosowano następujące normy zharmonizowane:
PN-EN 60065:2004
PN-EN 60065:2004/A1:2006
i w następstwie nosi oznakowanie CE.
Zgierz, dnia 13.04.2015
Majser Isolate
Katarzyna Chabelska – Wispólnik
Razwisko | stanowiska osoby upowaśtrionej
NIP: 725-18-43-745; REGON: 473075282; Sód Rejonsowy dla toda Šródniaścia KAS: 0000191210 tel. 042 639-98-70; 639-98-71; 639-98-72; fax: 042 639-98-77; info@cvtral.pl; www.cvtral.pl
Szanowni Państwo!
Jest nam niezmiernie miło, że zdecydowaliście się Państwo na zakup aparatu domofonowego typu SMART 5P. Wierzymy, że dobra jakość i funkcjonalność naszego produktu spełni Państwa oczekiwania.
UWAGA:
Aparat zapewnia prawidłowe działanie w systemach analogowych WIELOŻYŁOWYCH.
MONTAŻ APARATU.
Przed montażem i konfiguracją holder unifonu (podstawa) musi zostać otworzony.
Aparat domofonowy SMART 5P charakteryzuje się łatwym demontażem podstawy aparatu, którego dwie części pokrywy połączone są ze sobą jednym wkrętem umieszczonym pod głośnikiem słuchawki. Aby zdemontować pokrywę należy odkręcić wkrętakiem wkręt oraz następnie złapać za brzeg pokrywy holdera w górnej jej części i pociągnąć do sleble. Następnie należy powtórzyć operację łąpić za brzeg pokrywy w dolnej jej części. Podczas wymłany unifonu na nowy model możemy sugerować się podłączeniem przewodów do starego urządzenia. Jeśli wcześniej nie było podłączonego unifonu zaleca się wezwanie instalatora systemów domofonowych

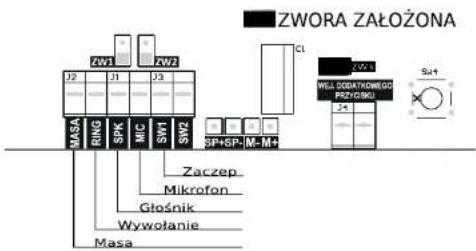

MONTAŻ UNIFONU Z INSTALACJA 4 ŻYŁOWA Z OTWIERANIEM W LINI MIKROFONU.
Po demontażu podstawy aparatu przewody instalacyjne przychodzące z centrall należy po przełożeniu ich przez obudowy podłączyć do zacisków zgodnie z poniższym schematem (rys.1), (rys.2), (rys.3), (rys4)
rys.1

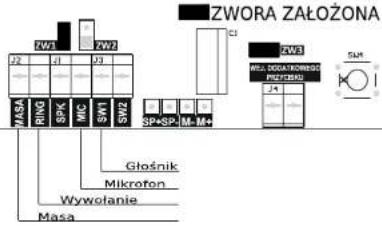

MONTAŻ UNIFONU Z INSTALACJA 4 ŻYŁOWĄ Z OTWIERANIEM W LINI GŁOŚNIKA.
Unifon ma fabrycznie zamontowany kondensator potrzebny do pracy w takim układzie
rys.2

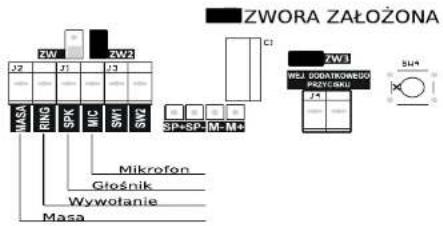

MONTAŻ UNIFONU Z INSTALACJA 5 ŻYŁOWA
rys.3
