INSTRUKCJA OBSŁUGI Z8 Night Xblitz

Instrukcja obsługi w języku polskim - PL

dziękujemy za wybranie kamery samochodowej Xblitz Z8 NIGHT. Zakupione przez Ciebie urządzenie jest wideorejestratorem samochodowym, służącym do rejestrowania trasy pojazdu.

Przed rozpoczęciem korzystania z urządzenia, prosimy o zapoznanie się z poniższą instrukcją.

PRZED UŻYCIEM

1. Zaleca się używanie markowych kart pamięci micro SD (pojemności od 8 do 32GB) klasy 10.
2. Przed umieszczeniem karty pamięci w rejestratorze, należy sformatować ją do systemu plików FAT32 na komputerze, a następnie w rejestratorze.
3. Kartę pamięci należy wkładać do urządzenia wyłącznie, gdy urządzenie jest wyłączone. Umieszczanie karty pamięci we włączonym rejestratorze może uszkodzić zarówno kartę jak i urządzenie. To samo tyczy się wyjmowania karty pamięci.
4. Kamera posiada wbudowane kondensatory, nie może działać bez zewnętrznego zasilania.
5. Gdy karta pamięci zostanie zapełniona, najstarsze, niezabezpieczone nagrania zostaną nadpisane przez nowe pliki wideo.
6. Należy korzystać z funkcji urządzenia zgodnie z ich przeznaczeniem. Nie uruchamiaj funkcji wykrywania ruchu oraz trybu parkingowego w czasie jazdy – mogą one powodować samoczynne włączanie i wyłączanie się urządzenia w sytuacjach takich, jak postój na skrzyżowaniu.
7. Zaleca się ustawienie czułości funkcji G-SENSOR na najmniejszy z dostępnych poziomów, by urządzenie nie zabezpieczało niepotrzebnych nagrań np. z jazdy po wyboistych drogach. Zabezpieczone nagrania nie zostaną nadpisane, gdy karta pamięci zostanie zapełniona.
8. Urządzenie posiada mikrofon pojemnościowy, który nagrywa wszelkie odgłosy otoczenia. Dźwięki mogą nakładać się na siebie nawzajem, powodując zniekształcenia.

01. ZAWARTOŚĆ ZESTAWU

1. Kamera samochodowa Xblitz Z8 NIGHT
2. Ładowarka samochodowa
3. Magnetyczny uchwyt mocujący
4. Czytnik kart pamięci microSD
5. Instrukcja obsługi

02. MONTAŻ KAMERY

INSTRUKCJA MONTAŻU KAMERY

PL

1. Wybierz miejsce montażu kamery. Upewnij się, że nic nie zasłania widoku dla obiektywu wideorejestratora.
2. Wyczyść wybrane miejsce montażu kamery.
3. Przyklej uchwyt kamery do szyby w wybranym miejscu.

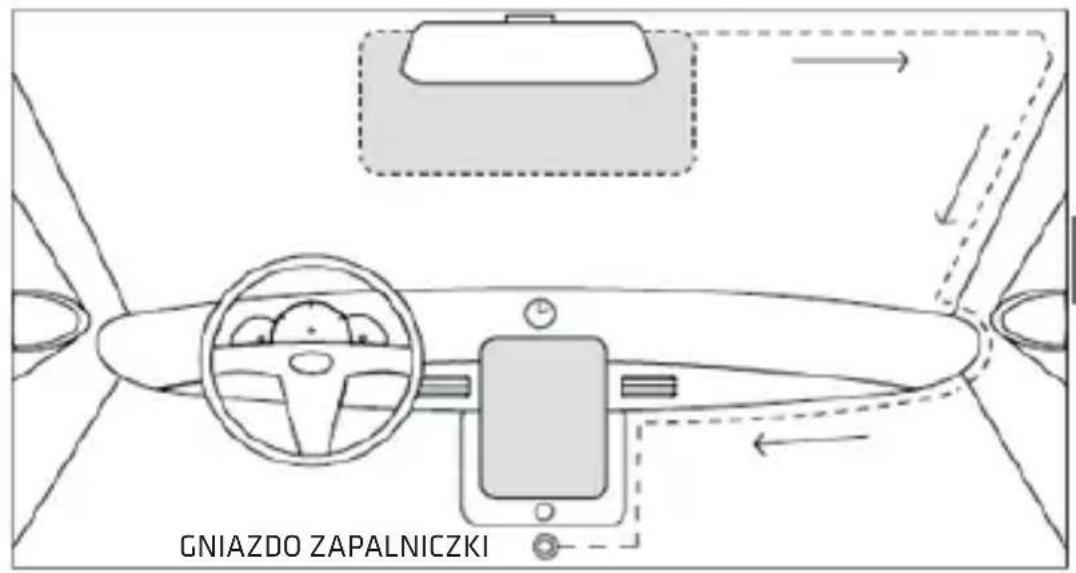

4. Poprowadź kabel zasilający zgodnie z powyższym diagramem.
5. Umieść wtyczkę mini USB przewodu zasilającego w porcie umieszczonym na uchwycie magnetycznym.
6. Umieść zasilacz przewodu zasilającego w gnieździe zapalniczki pojazdu.
7. Włóż kartę pamięci do gniazda w wideorejestratorze. Upewnij się, że urządzenie jest wyłączone.
8. Zamontuj kamerę w uchwycie.

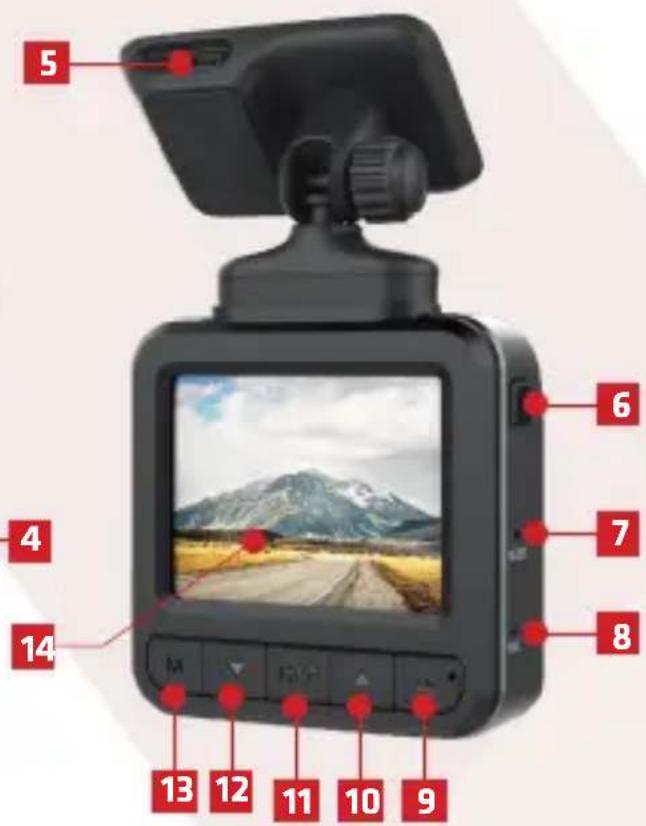

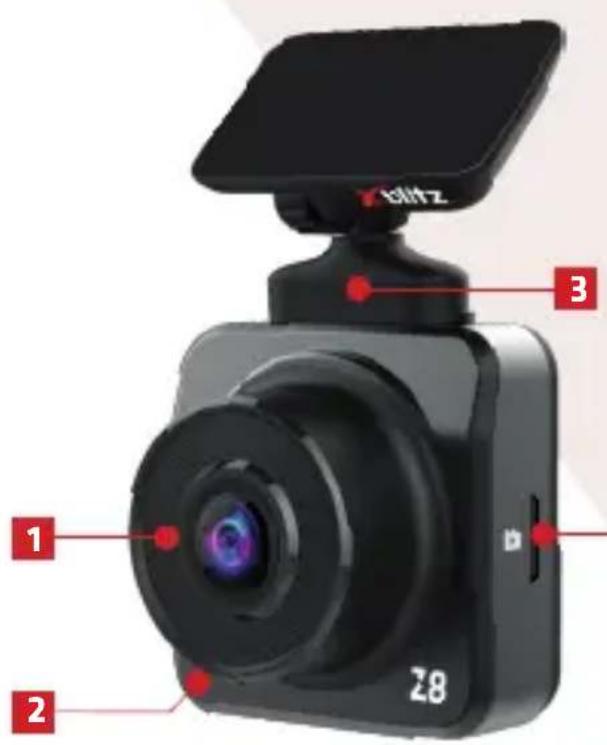

03. OPIS PRODUKTU

1. Obiektyw
2. Głośnik
3. Miejsce montażu uchwytu
4. Slot na kartę pamięci micro SD
5. Port USB
6. Przycisk POWER
7. Przycisk RESET
8. Mikrofon
9. Przycisk „!"
10. Przycisk W GÓRĘ
11. Przycisk REC
12. Przycisk W DÓŁ
13. Przycisk MODE
14. Wyświetlacz

04. ROZPOCZĘCIE PRACY Z URZĄDZENIEM

1. Zamontuj kamerę w uchwycie i podłącz ją do zasilania (zgodnie z instrukcjami w dziale MONTAŻ KAMERY).
2. Umieść kartę pamięci micro SD w odpowiednim porcie kamery. Upewnij się, że karta jest sformatowana do systemu plików FAT32.

UWAGA: Kartę pamięci należy umieszczać w urządzeniu tylko, gdy jest ono wyłączone. To samo tyczy się wyjmowania karty.

1. Ustaw w menu:

a. Datę i godzine.
b. Nagrywanie w pętli (czas nagrań). Jeśli funkcja nagrywania w pętli jest wyłączona, pliki nie będą nadpisywane przez nowe nagrania.
c. Ustaw najwyższą z dostępnych rozdzielczość.

d. Ustaw czułość funkcji G-SENSOR na najniższą możliwą wartość, by kamera nie zabezpieczała nagrań np. gdy jeździsz po nierównych drogach.

e. Włącz tryb HDR.

1. Upewnij się, że funkcje wykrywanie ruchu oraz tryb parkingowy są wyłączone. Jeśli opcje te pozostaną włączone podczas jazdy pojazdem, będą one miały negatywny wpływ na nagrania. Tryby te powinny być włączone wyłącznie, gdy zostawiasz pojazd zaparkowany.
2. Kamera automatycznie rozpocznie nagrywanie po uruchomieniu pojazdu, pod warunkiem, że gniazdo zapalniczki Twojego samochodu nie zapewnia stałego zasilania.
3. Czerwona dioda LED obok przycisku MENU sygnalizuje, że urządzenie jest podłączone do zasilania.

05. OPIS KLAWISZY

1. POWER

Krótkie naciśnięcie przycisku włącza/wyłącza wyświetlacz rejestratora. Przytrzymanie przycisku przez 3 sekundy włącza/wyłącza urządzenie.

2. MODE

Krótkie naciśnięcie przycisku przełącza urządzenie między trybami wideo/foto/odtwarzania plików.

Przytrzymanie przycisku otwiera menu urządzenia.

Naciśnięcie przycisku w menu urządzenia przełącza urządzenie między menu obecnego trybu a menu ustawień urządzenia.

Naciśnięcie przycisku w czasie zmian ustawień urządzenia/trybu cofa użytkownia z powrotem do menu.

3. W DÓŁ

W trybie wideo, naciśnięcie przycisku włącza/wyłącza nagrywanie dźwięku. W trybie wideo, przytrzymanie przycisku włącza/wyłącza tryb parkingowy. W trybie przeglądania plików, naciśnięcie przycisku przełącza między plikami

zapisanymi na karcie pamięci.

W czasie odtwarzania pliku wideo, naciśnięcie przycisku przewija nagranie do przodu.

W menu, naciśnięcie przycisku zmienia obecnie wybraną pozycję.

4. REC

W trybie wideo, naciśnięcie przycisku rozpoczyna/przerywa nagrywanie wideo.

W trybie foto, naciśnięcie przycisku sprawia, że rejestrator wykonuje zdjęcie.

W trybie przeglądania plików, naciśnięcie przycisku rozpoczyna/przerywa odtwarzanie nagrań wideo.

W menu, naciśnięcie przycisku zatwierdza wybór podświetłonej opcji.

5. W GÓRĘ

W trybie przeglądania plików, naciśnięcie przycisku przełącza między plikami zapisanymi na karcie pamięci.

W menu, naciśnięcie przycisku zmienia obecnie wybraną pozycję.

W czasie odtwarzania pliku wideo, naciśnięcie przycisku przewija nagranie do tyłu.

6. !

Wciśnięcie go podczas nagrywania wideo zabezpiecza aktualne nagranie przed nadpisaniem.

7. RESET

Wciśnięcie przycisku resetuje urządzenie i przywraca je do ustawień fabrycznych.

06. MENU

A. TRYB WIDEO:

1. Rozdzielczość nagrywania

Zmienia rozdzielczość plików wideo nagrywanych przez kamerę. Im wyższa rozdzielczość, tym lepsza jakość nagrań i większy rozmiar plików zapisanych na karcie pamięci.

2. Nagrywanie w pętli

Pozwala ustawić długość nagrań plików wideo. Jeśli funkcja ta jest wyłączona, nowe nagrania nie będą nadpisywać starych gdy karta pamięci zostanie zapełniona.

3. Nagrywanie poklatkowe

Włącza tryb nagrywania poklatkowego oraz pozwala ustawić długość odstępu między kolejnymi klatkami nagrania wideo. Włączenie tego tej opcji wyłączy nagrywanie „płynne” w kamerze

4. HDR

Funkcja ta pozwala urządzeniu na dynamiczną zmianę wartości niedoświetlonych i prześwietlonych obszarów, dzięki czemu niedoświetlone elementy są czytelniejsze na nagraniach.

5. Ekspozycja

Pozwala na dostosowanie ilości światła, które dociera do sensora kamery w trybie wideo.

6. Wykrywanie ruchu

Pozwala włączyć/wyłączyć tryb wykrywania ruchu. Gdy tryb ten jest włączony, kamera automatycznie rozpoczyna nagrywanie pliku wideo, gdy wykryje poruszący się przed obiektywem przedmiot (np. osobę zbliżającą się do samochodu). Nagrania te są chronione przed nadpisaniem przez urządzenie.

7. Dźwięk

Pozwala włączyć/wyłączyć nagrywanie dźwięku przez kamerę.

8. Znacznik daty

Pozwala włączyć/wyłączyć wyświetlanie się daty i godziny, w których wykonane zostało nagranie wideo.

PL

9. G-SENSOR

Czułość sensora grawitacyjnego. Funkcja ta sprawia, że kamera automatycznie wykonuje nagranie wideo po wykryciu wstrząsu (wywołanego np. stłuczką) i chroni je przed nadpisaniem.

10. Tryb parkingowy

Pozwala włączyć/wyłączyć tryb parkingowy. Funkcja ta sprawia, że kamera automatycznie uruchamia się i wykonuje krótkie nagranie wideo po wykryciu wstrząsu (wywołanego np. stłuczką na parkingu). Nagrania wykonane w tym trybie są zabezpieczone przed nadpisaniem.

11. Rejestracja

Pozwala włączyć/wyłączyć wyświetlanie się numeru tablic rejestracyjnych Twojego samochodu na wykonanych nagraniach wideo. Numery rejestracyjne można wpisać do urządzenia ręcznie po włączeniu tej funkcji.

B. TRYB FOTO:

1. Samowyzwalacz

Pozwala na ustawienie czasu, który mija między naciśnięciem przycisku REC a wykonaniem zdjęcia przez urządzenie.

2. Rozdzielczość

Pozwala na zmianę rozdzielczości zdjęć wykonywanych przez wideorejestrator.

3. Zdjęcia seryjne

Włączenie tej funkcji sprawia, że kamera wykona trzy zdjęcia zamiast jednego po naciśnięciu przycisku REC.

4. Jakość

Pozwala zmienić jakość zdjęć wykonywanych przez wideorejestrator. Zdjęcia wyższej jakości są czytelniejsze, ale zajmują również więcej miejsca na karcie pamięci.

5. Ostrość

Pozwala zmienić ostrość wykonywanych przez wideorejestrator zdjęć. Zdjęcia o niższej ostrości są rozmazane i zajmują mniej miejsca na karcie pamięci.

6. Balans bieli

Pozwala dostosować czułość sensora urządzenia do panujących warunków oświetleniowych.

7. Kolor

Pozwala na zmianę palety barw wykonywanych przez urządzenie zdjęć. Dostępne opcje: Kolor, Czarno-białe oraz Sepia.

8. ISO

Pozwala na dostosowanie czułości sensora wideorejestratora na światło.

9. Ekspozycja

Pozwala na dostosowanie ilości światła, które dociera do sensora kamery w trybie foto.

10. Anty-wstrząs

Pozwala włączyć/wyłączyć cyfrową stabilizację obrazu, która chroni wykonane zdjęcia przed rozmazaniem wywołanym trzęsieniem się wideorejestratora.

11. Znacznik daty

Pozwala włączyć/wyłączyć wyświetlanie się daty i godziny, w których wykonane zostało zdjęcie.

C. TRYB ODTWARZANIA PLIKÓW:

1. Usuń

Pozwala usunąć wybrany obecnie plik lub wszystkie pliki zapisane na karcie pamięci urządzenia.

2. Ochrona

Pozwala włączyć/wyłączyć ochone przed nadpisaniem/usunięciem dla obecnie wybranego pliku lub dla wszystkich plików zapisanych na karcie pamięci urządzenia.

3. Pokaz slajdów

Pozwala włączyć pokaz zdjęć zapisanych na karcie pamięci urządzenia. Użytkownik może wybrać jak długo wyświetlane jest każde ze zdjęć.

D. USTAWIENIA URZĄDZENIA

1. Wygaszacz ekranu

Pozwala określić okres braku aktywności, po którym wyświetlacz urządzenia automatycznie się wyłączyć.

2. Automatyczne wyłączenie

Pozwala określić okres braku aktywności, po którym urządzenie automatycznie się wyłączyć.

3. Częstotliwość

Pozwala zmienić częstotliwość, w której nagrywane i odtwarzane są filmy wideo. Wybór między 50Hz a 60Hz.

4. Dźwięk klawiszy

Pozwala włączyć/wyłączyć wydawanie dźwięków przez urządzenie przy naciskaniu przycisków.

5. Język

Pozwala zmienić język menu urządzenia.

6. Data/czas

Pozwala ustawić obecną datę i godzinę w pamięci urządzenia. Dane te będą wyświetlane na nagraniach i zdjęciach, jeśli włączona zostanie funkcja ZNACZNIK DATY w trybie wideo/foto.

7. Format

Wykonuje format karty pamięci umieszczonej w urządzeniu.

UWAGA: Formatowanie usunie wszystkie dane i pliki zapisane na karcie pamięci.

8. Ustawienia domyślne

Przywraca wideorejestrator do ustawień fabrycznych.

9. Wersja

Wyświetla zainstalowaną na urządzeniu wersję oprogramowania.

PL

07. EKRAN I IKONY

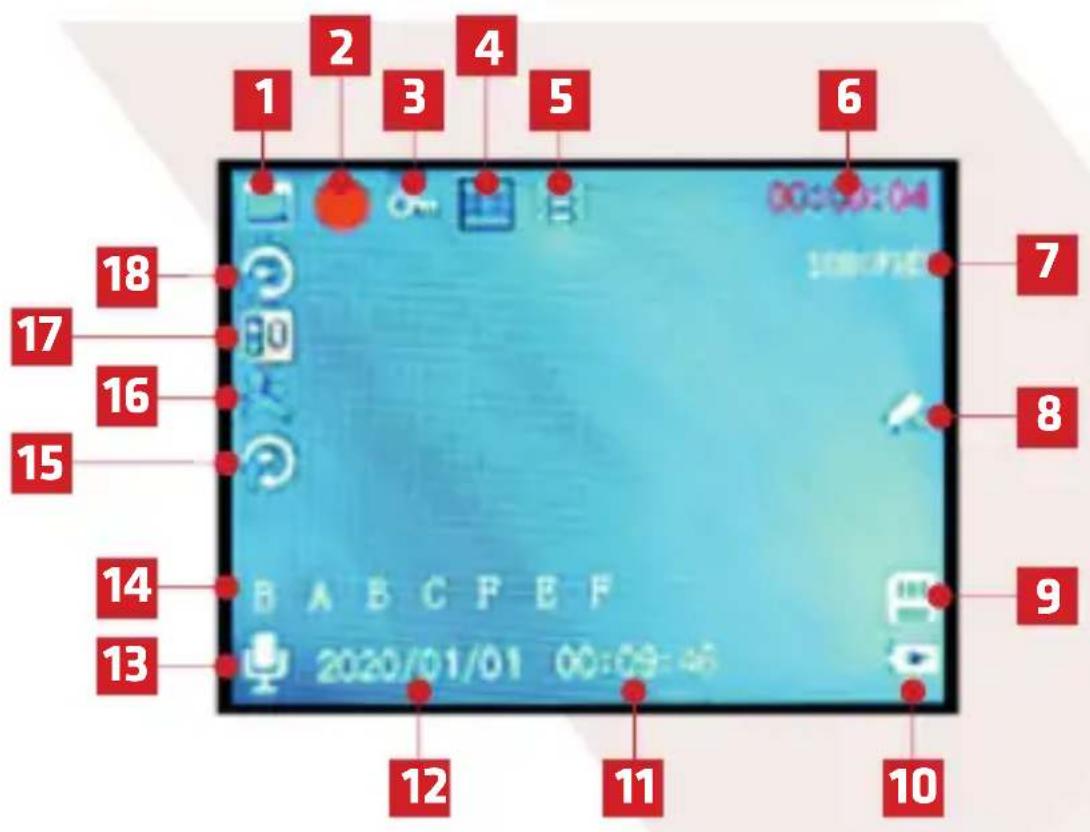

A. TRYB WIDEO:

1. Tryb pracy kamery

2. Włączone nagrywanie wideo

3. Nagranie zabezpieczone przed nadpisaniem

4. Włączony tryb HDR

5. Czułość funkcji G-SENSOR

6. Długość nagrania. Jeśli kamera nie nagrywa, w tym miejscu jest wyświetlona długość nagrań, które mogą się jeszcze zmieścić na karcie pamięci.

7. Rozdzielczość nagrywania

8. Tryb parkingowy

9. Urządzenie wykrywa włożoną kartę pamięci

10. Urządzenie jest podłączone do ładowania

11. Godzina

12. Data

13. Nagrywanie dźwięku

14. Numery rejestracyjne pojazdu

15. Nagrywanie poklatkowe

16. Tryb wykrywania ruchu

17. Wartość ekspozycji w trybie wideo

18. Długość nagrań w trybie nagrywania w pętli

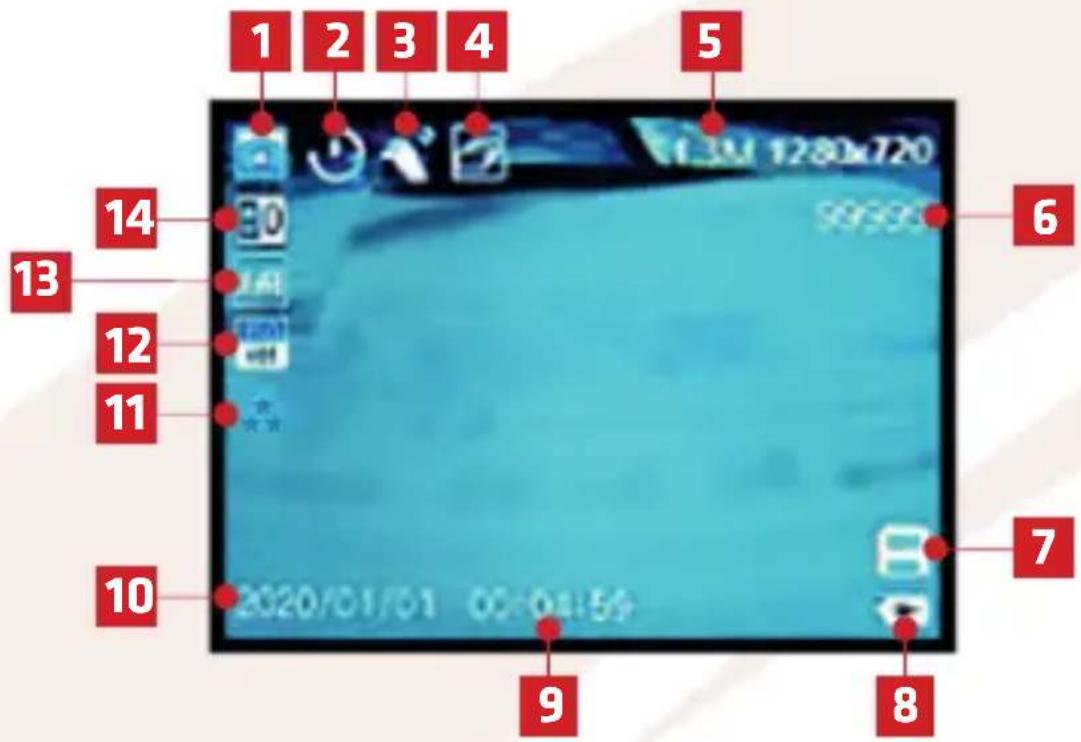

B. TRYB FOTO:

1. Tryb pracy kamery
2. Włączony samowyzwalacz i ilość sekund między naciśnięciem przycisku REC a wykonaniem zdjęcia
3. Funkcja anty-wstrząs
4. Funkcja wykonywania zdjęć seryjnych
5. Rozdzielczość zdjęć
6. Ilość zdjęć, które może pomieścić karta pamięci
7. Urządzenie wykrywa włożoną kartę pamięci
8. Urządzenie jest podłączone do ładowania
9. Godzina
10. Data.
11. Jakość zdjęć
12. Wartość ISO zdjęć
13. Balans bieli
14. Wartość ekspozycji w trybie foto

PL

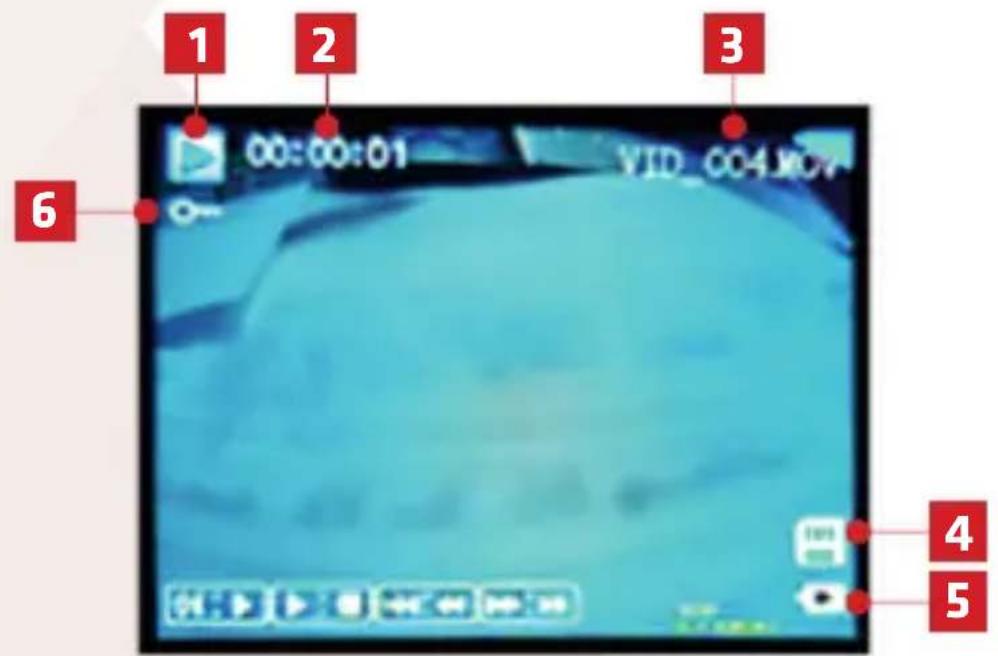

C. TRYB ODTWARZANIA PLIKÓW:

1. Rodzaj pliku (nagranie/zdjęcie)
2. Długość nagrania
3. Nazwa pliku

4. Urządzenie wykrywa włożoną kartę pamięci

5. Urządzenie jest podłączone do ładowania

6. Obecnie wybrany plik jest chroniony przed nadpisaniem lub usunięciem

13

08. FAQ

1. Urządzenie nie włącza się lub wyłącza się automatycznie.

Powodem może być stałe zasilanie w gnieździe zapalniczki Twojego samochodu.

1. Urządzenie resetuje się w czasie jazdy.

Sprawdź, czy kamera jest poprawnie podłączona do źródła zasilania. Sprawdź, czy przewody zasilania lub gniazdo zapalniczki nie są uszkodzone.

1. Urządzenie nie nagrywa filmów o określonej długości lub losowo rozpoczyna nagrywanie.

Sprawdź, czy funkcje wykrywania ruchu oraz trybu parkingowego są wyłączone w trakcie jazdy.

1. Urządzenie pokazuje komunikat „karta pamięci pełna”.

Sprawdź funkcję G-SENSOR i ustaw jej czułość na minimum, aby kamera nie chroniła niepotrzebnych plików przed nadpisaniem.

1. Urządzenie pokazuje komunikat „Proszę użyć karty wysokiej prędkości”.

Upewnij się, że korzystasz z markowej karty pamięci o klasie prędkości 10.

1. Urządzenie nagrywa szumy lub zniekształcony, niewyraźny dźwięk.

Urządzenie jest wyposażone w czuły mikrofon pojemnościowy, który nagrywa wszelkie odgłosy otoczenia. Głośna klimatyzacja lub nawiew powietrza przedniej szyby mogą nałożyć się na nagrane dźwięki i je zniekształcić.

09. ŚRODKI OSTROŻNOŚCI

1. Nie dokonuj samodzielnego demontażu ani modyfikacji urządzenia. W razie awarii, skontaktuj się z punktem serwisowym.
2. Używaj wyłącznie oryginalnych akcesoriów.
3. Korzystaj wyłącznie z oryginalnej ładowarki, która została dołączona w zestawie. Używanie innego zasilacza może mieć negatywny wpływ na działanie wideorejestratora.
4. Urządzenia nie można wykorzystywać w sposób niezgodny z prawem, które obowiązuje w danym kraju lub regionie.
5. Urządzenie może pracować w zakresie temperatury od 0 do 35°C i być przechowywane w temperaturze od 5 do 45°C. Dopuszczalna wilgotność powietrza to zakres 5-90% (bez kondensacji).
6. Nie upuszczaj urządzenia na ziemię ani nie narażaj go na inne uszkodzenia fizyczne.
7. Dbaj o czystość urządzenia, szczególnie obiektywu. Nie używaj detergentów ani środków chemicznych do czyszczenia wideorejestratora.
8. Czyść urządzenie wyłącznie wtedy, gdy jest odłączone od zasilania.
9. Trzymaj urządzenie z dala od zasięgu dzieci.
10. Nie wystawiaj urządzenia na działanie bardzo wysokich temperatur lub ognia.

10. SPECYFIKACJA

Procesor: JI5601

Rozdzielczość nagrywania: Max. 1920x1080

Sensor: 2Mpx

Pamięć: Karty micro SD do 32 GB klasy 10

USB: Mini USB

Mikrofon/Głośnik: Wbudowane

Kondensatory: Wbudowane

Wymiary (bez uchwytu): 40x60x57 mm

Waga (bez uchwytu): 60 g

PL

UWAGA: Kamera nie posiada trybu pamięci masowej. Aby odtworzyć pliki na komputerze należy wyjąć kartę pamięci z kamery i podłączyć za pomocą czytnika do komputera.

UWAGA: Używaj wyłącznie ładowarek o prądzie ładowania do 5V/1A. Nie podłączaj urządzenia bezpośrednio do gniazdka zasilania 220/230V. Niestosowanie się do tych zaleceń może uszkodzić kamerę lub, w skrajnych przypadkach, doprowadzić do jej zapłonu.

11. KARTA GWARANCYJNA/ REKLAMACJE

Produkt objęty jest 24-miesięczną gwarancją. Warunki gwarancji dostępne na stronie https://xblitz.pl/gwarancja/

Reklamacje należy zgłaszać za pomocą formularza znajdującego się pod adresem: http://reklamacje.kgktrade.pl/

Dane kontaktowe oraz adres serwisu można znaleźć na stronie internetowej: www.xblitz.pl

Specyfikacja techniczna i zawartość zestawu może ulec zmianie bez powiadomienia, przepraszamy za wszelkie niedogodności.

Umieszczony symbol przekreślonego kosza na śmieci informuje, że nieprzydatnych urządzeń elektrycznych czy elektronicznych, ich akcesoriów (takich jak: zasilacze przewody) lub podzespołów (na przykład baterie, jeśli dołączono) nie można wyrzucać razem z odpadami gospodarczymi. Właściwe działania w wypadku konieczności utylizacji urządzeń czy podzespołów (na przykład baterii) lub ich recyklingu polega na oddaniu urządzenia do punktu zbiórki, w którym zostanie ono bezpłatnie przyjęte. Utylizacja podlega wersji przekształconej dyrektywy WEEE (2012/19/UE) oraz dyrektywie w sprawie baterii i akumulatorów (2006/66/WE). Właściwa utylizacja urządzenia zapobiega degradacji środowiska naturalnego. Informacje o punktach zbiórki urządzeń wydają właściwe władze lokalne. Nieprawidłowa utylizacja odpadów zagrożona jest karami przewidzianymi prawem obowiązującym na danym terenie.
