INSTRUKCJA OBSŁUGI iMETEO X1 TECHNISAT

Stacja pogodowa z funkcją pomiaru temperatury, ciśnienia i trendu pogody, wyposażona w zewnętrzny czujnik pomiarowy.

TechniSat

Uwagi dotyczące recyklingu

Twoje nowe urządzenie było chronione przez opakowanie w drodze do Ciebie. Wszystkie użyte materiały są przyjazne dla środowiska i nadają się do recyklingu. Prosimy o pomoc w utylizacji opakowań w sposób przyjazny dla środowiska. Aby uzyskać informacje na temat aktualnych metod usuwania odpadów, należy skontaktować się ze sprzedawcą lub lokalnym zakładem utylizacji odpadów.

To urządzenie zostało zaprojektowane i wykonane z materiałów oraz komponentów wysokiej jakości, które nadają się do po nownego wykorzystania. Symbol przekreślonego kołowego kontenera na odpady oznacza, że produkt podlega selektywnej zbiórce zgodnie z Dyrektywą Parlamentu Europejskiego i Rady 2012/19/UE oraz zgodnie z Dyrektywą Parlamentu Europejskiego i Rady 2006/66/WE i informuje, że sprzęt elektryczny i elektroniczny oraz baterie i akumulatory po okresie użytkowania, nie mogą być wyrzucone wraz z innymi odpadami pochodzącymi z gospodarstwa domowego. Użytkownik ma obowiązek oddać go do podmiotu prowadzącego zbieranie zużytego sprzętu elektrycznego i elektronicznego oraz baterii i akumulatorów tworzącego system zbierania takich odpadów w tym do odpowiedniego sklepu, lokalnego punktu zbiórki lub jednostki gminnej. Zużyty sprzęt może mieć szkodliwy wpływ na środowisko i zdrowie ludzi z uwagi na potencjalną zawartość niebezpiecznych substancji, mieszanin oraz części składowych. Gospodarstwo domowe spełnia ważną rolę w przyczynianiu się do ponownego użycia i odzysku, w tym recyklingu, zużytego sprzętu. Na tym etapie kształtuje się postawy, które wpływają na zachowanie wspólnego dobra jakim jest czyste środowisko naturalne. Gospodarstwa domowe są także jednym z większych użytkowników drobnego sprzętu i racjonalne gospodarowanie nim wpływa na odzyskiwanie surowców wtórnych.

W przypadku niewłaściwej utylizacji tego produktu mogą zostać nałożone kary zgodnie z ustawodawstwem krajowym.

1. Wprowadzenie Bezpieczeństwo

Przeczytaj uważnie wszystkie instrukcje bezpieczeństwa i zachowaj je na przyszłość. Należy zawsze stosować się do wszystkich ostrzeżeń i wskazówek zawartych w niniejszej instrukcji obsługi oraz znajdujących się w tyle urządzenia.

Należy zachować ostrożność podczas korzystania z zasilacza sieciowego!

- Zasilacz może być podłączony wyłącznie do sieci zasilającej 100-240 V\~, 50/60 Hz. Nigdy nie próbować używać urządzenia do pracy pod innym napięciem.

- Przewód zasilający nie może być podłączony do momentu prawidłowego zakończenia instalacji.

- Jeśli przewód zasilający urządzenia jest uszkodzony lub jeżeli urządzenie jest uszkodzone w inny sposób, nie wolno go uruchamiać.

- Podczas odłączania zasilacza od gniazdka nie wolno ciągnąć za kabel.

- Aby uniknąć ryzyka pożaru i porażenia prądem elektrycznym, nie należy wystawiać urządzenia i zasilacza na działanie deszczu ani wilgoci.

- Nie należy używać urządzenia w pobliżu wanien, basenów i wody.

- Na urządzeniu nie wolno umieszczać pojemników z płynami, takich jak wazony kwiatowe. Mogą one spaść, a wyciekająca ciecz może spowodować poważne uszkodzenia lub ryzyko porażenia prądem elektrycznym.

- Nie otwierać obudowy. W przeciwnym razie istnieje ryzyko porażenia prądem elektrycznym.

• Nigdy nie próbuj samodzielnie naprawiać uszkodzonego urządzenia. Należy zawsze kontaktować się z jednym z naszych centrów obsługi klienta.
• Nie otwierać urządzenia w żadnych okolicznościach - może to zrobić tylko specjalista.
• Ciała obce, np. igły, monety itp. nie mogą wpadać do wnętrza urządzenia.
• Urządzenie nie jest zabawką. Dzieci nie rozpoznają zagrożeń związanych z użytkowaniem urządzeń elektrycznych. Trzymaj urządzenie w miejscu niedostępnym dla dzieci i zwierząt.
• Nie zgniataj, nie rzucaj ani nie potrząsaj urządzenia.
• W pobliżu stacji i czujników nie należy używać żadnych źródeł ciepła, które mogą je rownież nagrzewać.
• Proszę nie korzystać z urządzenia jeśli spadło do wody.
• Do czyszczenia proszę używać tylko suchej ściereczki.

Uwaga:

- Proszę na własną rękę nie zdejmować obudowy.

- Nie należy smarować / natłuszczać urządzenia.

- Nie należy umieszczać urządzenia na innych urządzeniach elektrycznych.

- Produkt jest przeznaczony do użytku w pomieszczeniach.

- Stacja oraz czujnik zasilana jest poprzez zasilacz DC 5V lub bateriami LR 06 AA. Baterie (brak w zestawie) proszę trzymać z dala od źródeł ciepła i otwartego ognia.

- Niebezpieczeństwo uduszenia się! Opakowania i ich części nie należy pozostawiać dzieciom. Ryzyko uduszenia się z powodu folii i innych materiałów opakowaniowych.

2. Specjalne funkcje urządzenia

• Zegar sterowany radiowo sygnałem DCF
• Format czasu 12 lub 24 godzinny
• Kalendarz do roku 2099
• Wyświetlanie dni tygodnia w 7 językach: angielskim, niemieckim, włoskim, francuskim, hiszpańskim, holenderskim i duńskim.
• Funkcja alarmu i drzemki
• Wskaźnik niskiego poziomu baterii
• Wskaźnik poziomu komfortu
• Wilgotność względna: zakres wskazywanego pomiaru wewnątrz i na zewnątrz: 20%RH \~ 95%RH

Temperatura:

• zakres wskazywanego pomiaru temperatury wewnętrzej: 0°C (32°F) \~ 50°C (122°F)
• zakres wskazywanego pomiaru temperatury zewnętrznej:
  -20°C (-4°F) \~ 60°C (140°F)
• wybór jednostki temperatury °C lub °F

- Temperatura, wilgotność i poziom komfortu wyświetlane na głównym ekranie stacji

- Alarm oblodzeniowy

- Pamięć maksymalnej / minimalnej wartości temperatury i wilgotności

Bezprzewodowy czujnik zewnętrzny:

• możliwość montażu na ścianie lub postawienia na biurku
• częstotliwość i moc transmisji: 433.92MHz RF, +10 dBm
• zakres transmisji w otwartej przestrzeni: do 60 metrów

- Prognoza pogody i barometr (trend)

Zasilanie:

• Stacja pogodowa:
  Zasilacz 5V DC (0,6A) lub *baterie: 2 x LR06 AA
• Czujnik zewnętrzny (klasa wodoodporności IPX3):
  *Baterie: 2 x LR06 AA

* Baterie nie znajdują się w zestawie.

1. Widok urządzenia

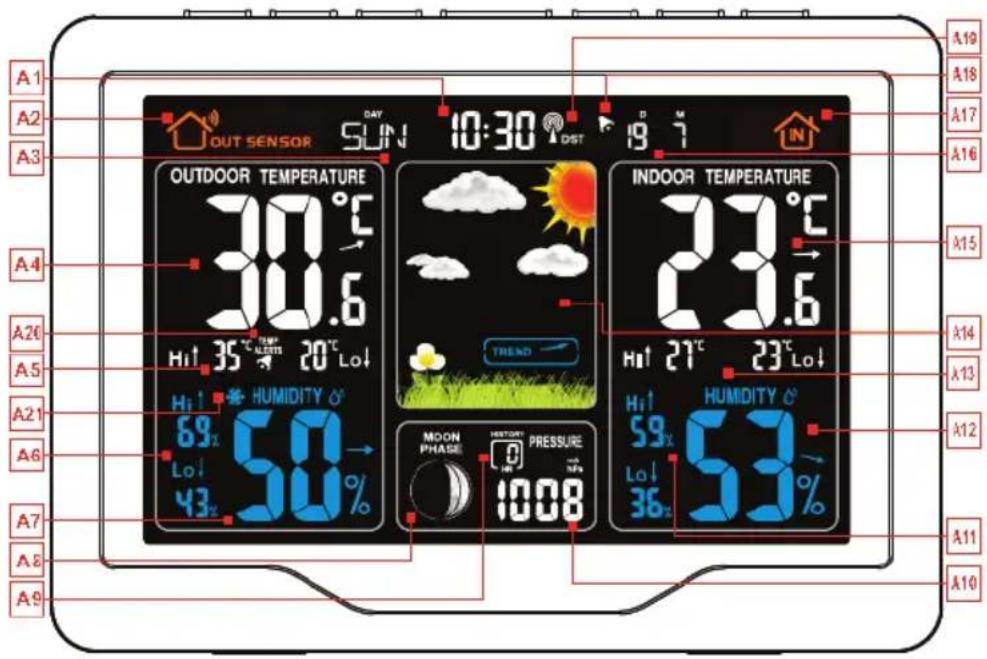

Stacja bazowa

A1: Czas

A2: Ikona wskazań na zewnątrz

A3: Tydzień

A4: Temperatura na zewnątrz

A5: Maksymalna/minimalna temperatura na zewnątrz

A6: Maksymalna/minimalna wilgotność na zewnątrz

A7: Wilgotność na zewnątrz

A8: Faza księżyca

A9: Ciśnienie atmosferyczne po 12 godzinach pracy

A10: Aktualne ciśnienie atmosferyczne

A11: Maksymalna/minimalna wilgotność wewnątrz

A12: Wilgotność wewnątrz

A13: Maksymalna/minimalna temperatura wewnątrz

A14: Prognoza pogody

A15: Temperatura wewnątrz

A16: Kalendarz

A17: Ikona wskazań wewnątrz

A18: Ikona alarmu

A19: Ikona DCF

A20: Alert temperaturowy

A21: Alarm oblodzeniowy

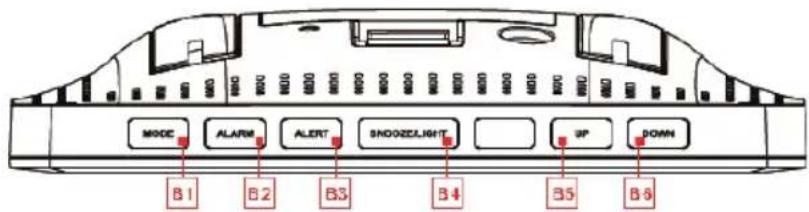

B1: Przycisk MODE

B2: Przycisk ALARM

B3: Przycisk ALERT

B4: Przycisk SNOOZE/LIGHT

B5: Przycisk UP

B6: Przycisk DOWN

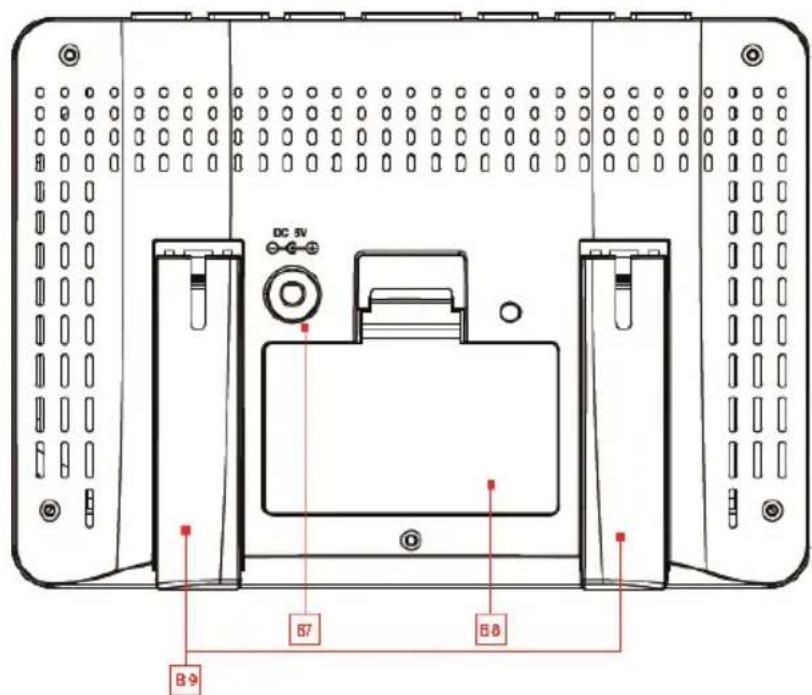

B7: Złącze zasilania

B8: Pokrywa baterii

B9: Nóżki

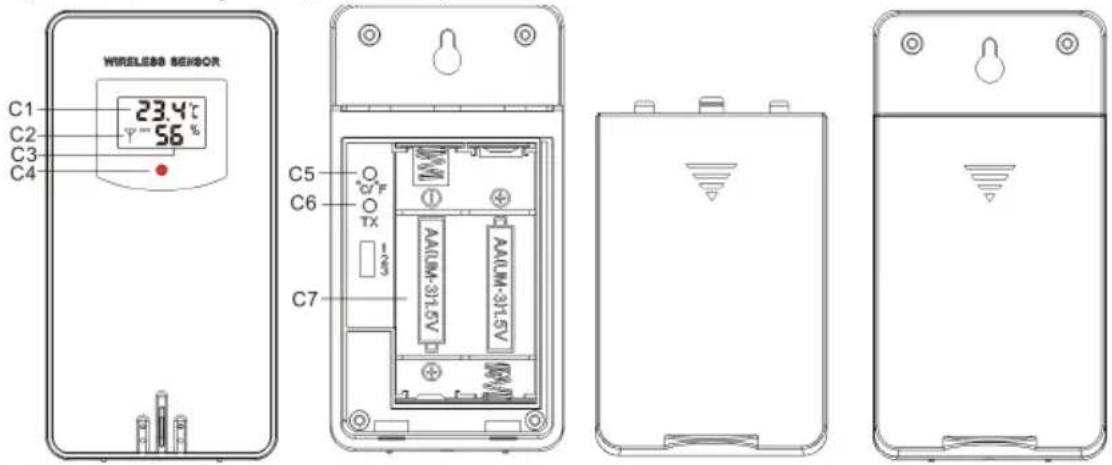

Czujnik zewnętrzny (IPX3)

C1: Temperatura zewnętrzna

C2: Ikona RF

C3: Wilgotność zewnętrzna

C4: Dioda LED informująca o transmisji

C5: Wyboru jednostki °C /°F

C6: Ręczna transmisja z nadajnikiem (TX)

C7: Komora baterii

4. Pierwsza konfiguracja urządzenia

a. Pierwsze włączenie stacji pogodowej

- Otwórz pokrywę baterii z tyłu stacji pogodowej

- Włóż dwie baterie AA przestrzegając oznaczeń biegunowości [symbole “+” i “ -“], zamknij pokrywę baterii lub podłącz zasilacz 5V DC do złącza zasilania (B7).

- Po włożeniu baterii (lub podłączeniu zasilacza), segmenty wyświetlacza podświetłą się, urządzenie wyemituje sygnał dźwiękowy i wyświetli aktualne wskazania temperatury i wilgotności wewnątrz.

- Stacja pogodowa rozpocznie synchronizację z czujnikiem ze- wnętrznym. Proces ten potrwa maksymalnie 3 minuty i będzie sygnalizowany za pomocą migającego symbolu anteny na ekranie wskazań z czujnika zewnętrznego.

- Następnie, otwórz pokrywę baterii w czujniku zewnętrznym, włóż dwie baterie AA przestrzegając oznaczeń biegunowości [ znaki “+” i “−”], zamknij komorę baterii (C7).

- Po połączeniu z czujnikiem zewnętrznymi, stacja przejdzie w tryb pobierania ustawień czasu przesyłanych drogą radiową.

b. Odbiór sygnału radiowego DCF

- Urządzenie rozpocznie automatyczne pobieranie sygnału DCF po 7 minutach od uruchomienia lub po wymianie baterii. Ikona masztu radiowego będzie migać (A19).

- Każdego dnia w godzinach 1:00 / 2:00 / 3:00 w nocy urządzenie automatycznie synchronizuje ustawienia czasu zgodnie z odebranym sygnałem DCF, korygując w ten sposób wszelkie odchylenia od prawidłowego wskazania czasu. Jeśli próby synchronizacji nie powiodą się (symbol masztu antenowego zniknie z wyświetlacza), urządzenie podejmuje kolejne próby o pełnych godzinach. Procedura synchronizacji jest wówczas powtarzana do 5 razy.

- Aby ręcznie uruchomić synchronizację z czasem DCF, naciśnij i przytrzymaj przez 3 sekundy przycisk UP (B5). Jeśli urządzenie nie uzyska w ciągu 7 minut sygnału radiowego, wyszukiwanie zakończy się (zniknie ikona masztu radiowego) i ponownie rozpocznie o pełnej godzinie.

- Aby przerwać wyszukiwanie sygnału radiowego DCF naciśnij raz przycisk UP (B5).

Informacje dodatkowe

- Migający symbol masztu radiowego wskazuje, że rozpoczęło się wyszukiwanie sygnału DCF (A19).

- Stale wyświetlana ikona masztu radiowego wskazuje, że sygnał DCF został odebrany pomyślnie.

- Zaleca się aby produkt został umieszczony conajmniej 2,5 metra od wszelkich źródeł potencjalnych zakłóceń takich jak telewizory, monitory komputerowe lub zasilacze.

- Odbiór sygnału jest słabszy w pomieszczeniach z betonowymi ścianami (np. w piwnicach) oraz w biurach. W takim przypadku należy stację umieścić w pobliżu okna.

- W trakcie odbioru sygnału DCF aktywny jest tylko i wyłącznie przycisk UP (B5), pozostałe przyciski są nieaktywne. Jeżeli chcesz skorzystać z innych funkcji, naciśnij przyciskUP (B5) aby przerwać

odbiór sygnału radiowego DCF.

c. Ręczne ustawienie czasu i daty

- Naciśnij i przytrzymaj przez 2 sekundy przycisk MODE (B1) aby wejść w tryb ustawień, na wyświetlaczu zacznie migać symbol 12/24Hr, użyj przycisków UP(B5) i DOWN (B6) aby ustawić tryb 12 lub 24 godziny.

- Naciśnij przycisk MODE (B1) aby potwierdzić ustawienie, na wyświetlaczu zacznie migać symbol temperatury. Użyj przycisków UP(B5) i DOWN (B6) aby ustawić jednostkę wyświetlania temperatury (°C lub °F).

- Naciśnij przycisk MODE (B1) aby potwierdzić ustawienie, na wyświetlaczu zacznie migać symbol mb/hPa. Użyj przycisków JP(B5) i DOWN (B6) aby ustawić jednostkę wyświetlania ciśnienia (mb/hPa lub inHg lub mmHg).

- Naciśnij przycisk MODE (B1) aby potwierdzić ustawienie, na wyświetlaczu zacznie migać symbol strefy czasowej. Użyj przycisków UP(B5) i DOWN (B6) aby ustawić prawidłowo strefę czasową (-12 to +12).

- Naciśnij przycisk MODE (B1) aby potwierdzić ustawienie, na wyświetlaczu zaczną migać cyfry godziny. Użyj przycisków UP(B5) i DOWN (B6) aby ustawić prawidłowo godzinę.

- Naciśnij przycisk MODE (B1) aby potwierdzić ustawienie, na wyświetlaczu zaczną migać cyfry minut. Użyj przycisków UP(B5) i DOWN (B6) aby ustawić prawidłowo minuty.

- Naciśnij przycisk MODE (B1) aby potwierdzić ustawienie, na wyświetlaczu zacznie migać Miesiąc i Dzień. Użyj przycisków UP(B5) i DOWN (B6) aby ustawić kolejność wyświetlania Miesiąc/Dzień lub Dzień/Miesiąc.

- Naciśnij przycisk MODE (B1) aby potwierdzić ustawienie, na wyświetlaczu zaczną migać cyfry roku. Użyj przyciskówUP(B5) i DOWN (B6) aby ustawić prawidłowy rok.

- Naciśnij przycisk MODE (B1) aby potwierdzić ustawienie, na wyświetlaczu zaczną migać cyfry miesiąca. Użyj przycisków UP(B5) i DOWN (B6) aby ustawić prawidłowy miesiąc.

- Naciśnij przycisk MODE (B1) aby potwierdzić ustawienie, na wy-

świetlaczu zaczną migać cyfry dnia. Użyj przyciskówUP(B5) i DOWN (B6) aby ustawić prawidłowy dzień.

- Naciśnij przycisk MODE (B1) aby potwierdzić ustawienie, na wyświetlaczu zacznie migać wybór języka dni tygodnia. Użyj przycisków UP(B5) i DOWN (B6) aby ustawić język dni tygodnia.

- Naciśnij przycisk MODE (B1) aby potwierdzić ustawienie i zakończyć konfigurację, urządzenie wróci do normalnego trybu wyświetlania.

Informacje dodatkowe

- Jeżeli w ciągu 20 sekund nie dokonano żadnych ustawień, urządzenie automatycznie wróci do normalnego trybu wyświetlania.

- W trakcie dokonywania wyboru dłuższe przytrzymanie przycisku UP(B5) i DOWN (B6) spowoduje szybszą zmianę parametrów.

5. Ustawianie alarmów

- Naciśnij krótko przycisk ALARM (B2) na wyświetlaczu wyświetli się czas alarmu, wciśnij ponownie przycisk ALARM (B2) stacja powróci do wyświetlania aktualnej godziny.

- Naciśnij i przytrzymaj przez 3 sekundy przycisk ALARM (B2), na wyświetlaczu zaczną migać cyfry godziny alarmu. Użyj przycisków UP(B5) i DOWN (B6) aby ustawić godzinę alarmu.

- Naciśnij przyciskALARM (B2) aby potwierdzić ustawienie, na wyświetlaczu zaczną migać cyfry minut alarmu. Użyj przycisków UP(B5) i DOWN (B6) aby ustawić minuty alarmu.

- Naciśnij przycisk ALARM (B2) aby potwierdzić ustawienia i wyjść z trybu ustawień.

Wyłączanie alarmu

- W trakcie trwania alarmu naciśnij dowolny przycisk z wyjątkiem SNOOZE/LIGHT (B4) aby wyłączyć alarm.

Nie ma potrzeby ponownej aktywacji alarmu, automatycznie uruchomi się o tej samej porze następnego dnia.

Informacje dodatkowe

- Jeżeli w ciągu 20 sekund nie dokonano żadnych ustawień, urzą-

dzenie automatycznie wróci do normalnego trybu wyświetlania. - Jeżeli alarm nie zostanie wyłączony dowolnym przyciskiem, sygnał alarmu wyłączy się automatycznie po upływie 2 minut. W takim przypadku alarm zostanie też powtórzony automatycznie po 24 godzinach.

- W trakcie trwania alarmu (czas: 2 minut) sygnał dźwiękowy 4 krotnie zmienia swoją głośność.

Funkcja drzemki

- Podczas trwania alarmu proszę wcisnąć przyciskSNOOZE/LIGHT (B4). Alarm zostanie wznowiony po 5 minutach.

6. Transmisja danych RF

- Stacja pogodowa automatycznie rozpocznie odbiór danych o temperaturze i wilgotności, z czujnika zewnętrznego, po włożeniu

baterii lub po podłączeniu zasilacza 5V DC.

- Czujnik zewnętrzny automatycznie przesyła dane o temperaturze i wilgotności do stacji pogodowej po włożeniu baterii.

- Stacja może być połączona w jednym czasie z jednym czujnikiem.

- Jeśli stacja pogodowa nie odbiera danych z czujnika zewnętrznego (na wyświetlaczu pojawi się ikona “- -.-”).

- Jeżeli stacja meteorologiczna nie odbierze transmisji z czujnika zdalnego, należy nacisnąć i przytrzymać przycisk DOWN (B6) przez 3 sekundy, aby odebrać transmisję ręcznie. Stacja rozpoczę-nie wyszukiwanie sygnału z czujnika zewnętrznego (ikona RF za-cznie migać).

Informacje dodatkowe

Jeżeli wskazanie temperatury jest poniżej zakresu, wyświetlony zostanie symbol LL.L. Jeśli wskazanie temperatury przekroczy zakres, wyświetli się symbol HH.H.

7. Alarm oblodzeniowy

Symbol alarmu oblodzeniowego pojawia się i miga gdy temperatura na zewnątrz wynosi od -1°C do + 3°C lub od +30.2°F do + 37.4°F.

8. Alarm temperaturowy

- Wciśnij przycisk ALERT (B3), aby aktywować lub dezaktywować zdalny alarm temperatury. Gdy zdalny alarm temperatury jest aktywowany, wyświetlana jest ikona alarmu temperatury.

- Gdy wartość temperatury czujnika zewnętrznego przekroczy ustawiony zakres temperatur, uruchomi się alarm, stacja meteo-rologiczna będzie co minutę nieprzerwanie alarmować 5 razy.

9. Funkcja prognozy pogody

- Stacja meteorologiczna oblicza prognozę pogody na najbliższe 12 godzin na podstawie trendu ciśnienia barometrycznego.

Oczywiście prognoza ta nie może się równać z prognozą profes- jonalnych usług pogodowych wspieranych przez satelity i kom- putery o wysokiej wydajności, ale jedynie dostarcza przybliżonych informacji na temat aktualnego rozwoju sytuacji.

Przy stosowaniu się do prognozy pogody, należy brać pod uwagę zarówno prognozy z lokalnych stacji meteorologicznych, jak i z niniejszego urządzenia. Jeśli między prognozami występują rozbieżności, należy kierować się wskazaniami prognozy z lokalnej stacji meteorologicznej.

10. Zmiana zakresu alarmu temperaturowego

- W celu zmiany zakresu alarmu temperaturowego proszę wcisnąć i przytrzymać dłużej przycisk ALERT (B3). Zaczyna pulsować Hi.

- Przy pomocy przycisków UP(B5) oraz DOWN (B6) proszę wprowadzić wartość Hi (górny zakres).

- Następnie przy pomocy przycisku ALERT (B3) proszę zatwier- dzić wprowadzoną wartość. Zaczyna pulsować Lo.

- Przy pomocy przycisków UP(B5) oraz DOWN (B6) proszę wprowadzić wartość Lo (dolny zakres).

- Zmiany należy zatwierdzić przyciskiem ALERT (B3).

11. Trend ciśnienia

Stacja pozwala na wyświetlenie trendu ciśnienia

- Widoczne są poniższe wskazania:

ciśnienie wzrasta

ciśnienie się nie zmienia

ciśnienie się obniża

12. Podświetlenie ekranu

- Jeśli produkt jest zasilany bateriami, dotknij pola SNOOZE/LIGHT (B4). Podświetlenie wzbudzi się na 15 sekund. - Gdy stacja zasilana jest przez zasilacz 5V DC podświetlenie za- wsze będzie włączone. Naciśnij przycisk SNOOZE/LIGHT (B4), aby wyregulować intensywność podświetlenia.

13. Dane kontaktowe

Zgłoszenia serwisowe TechniSat

tel.: [phone]

e-mail: [e-mail]

Biuro Obsługi Klienta

tel.: [phone]

e-mail: [e-mail]

TechniSat Digital Sp. z o.o. niniejszym oświadcza, że stacja meteorologiczna IMETEO X1 jest zgodna z dyrektywą 2014/53/WE oraz RoHS. Pełny tekst deklaracji zgodności UE jest dostępny pod następującym adresem internetowym : https://www.technisat.pl

14. Producent

TechniSat Digital Sp. z o.o. ul. Poznańska 2, Siemianice 55-120 Oborniki Śląskie

1. Specyfikacja zasilacza

Wejście: AC 100-240V, 50/60Hz

Wyjście: DC 5V, 0.6A (moc 3W)

Zużycie energii w stanie bez obciążenia: 0,083W

Średnia sprawność podczas pracy: 76,04%

Producent zasilacza: HUA XU ELECTRONICS
